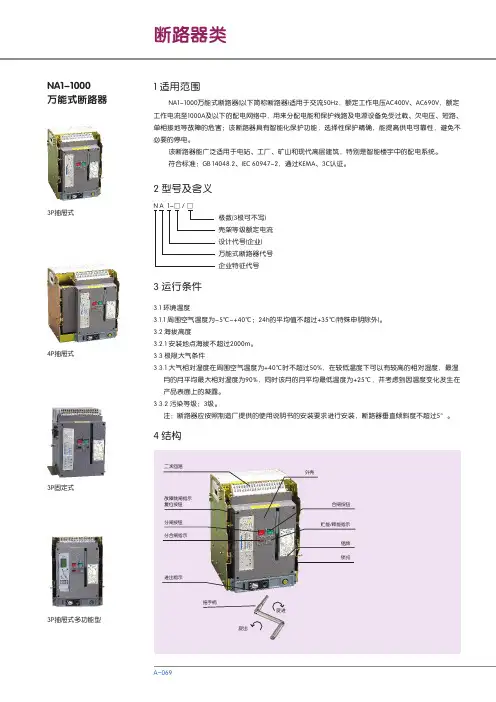

万能式断路器介绍

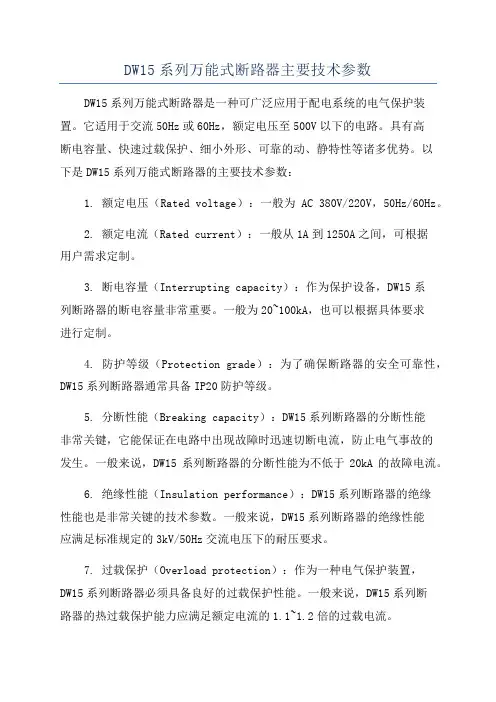

DW15系列万能式断路器主要技术参数DW15系列万能式断路器是一种可广泛应用于配电系统的电气保护装置。

它适用于交流50Hz或60Hz，额定电压至500V以下的电路。

具有高断电容量、快速过载保护、细小外形、可靠的动、静特性等诸多优势。

以下是DW15系列万能式断路器的主要技术参数：1. 额定电压（Rated voltage）：一般为AC 380V/220V，50Hz/60Hz。

2. 额定电流（Rated current）：一般从1A到1250A之间，可根据用户需求定制。

3. 断电容量（Interrupting capacity）：作为保护设备，DW15系列断路器的断电容量非常重要。

一般为20~100kA，也可以根据具体要求进行定制。

4. 防护等级（Protection grade）：为了确保断路器的安全可靠性，DW15系列断路器通常具备IP20防护等级。

5. 分断性能（Breaking capacity）：DW15系列断路器的分断性能非常关键，它能保证在电路中出现故障时迅速切断电流，防止电气事故的发生。

一般来说，DW15系列断路器的分断性能为不低于20kA的故障电流。

6. 绝缘性能（Insulation performance）：DW15系列断路器的绝缘性能也是非常关键的技术参数。

一般来说，DW15系列断路器的绝缘性能应满足标准规定的3kV/50Hz交流电压下的耐压要求。

7. 过载保护（Overload protection）：作为一种电气保护装置，DW15系列断路器必须具备良好的过载保护性能。

一般来说，DW15系列断路器的热过载保护能力应满足额定电流的1.1~1.2倍的过载电流。

8. 动、静特性（Dynamic and static characteristics）：DW15系列断路器的动、静特性也是很重要的技术参数。

一般来说，DW15系列断路器的动、静特性应满足操作要求的精确性、可靠性和稳定性。

万能式低压断路器万能式低压断路器，又称框架式自动开关。

由于其保护方案和操作方式较多，装设地点也较灵活，故名为“万能式”或“框架式”。

DWI0型万能式低压断路器是一种曾广泛采用的产品，目前生产现场应用较多。

现在推广应用的万能式断路器有 DW15.DW5XDW16等型及引进的 ME、AH等型，此外还生产有智能型万能式断路器如 DW45、DW48 等型。

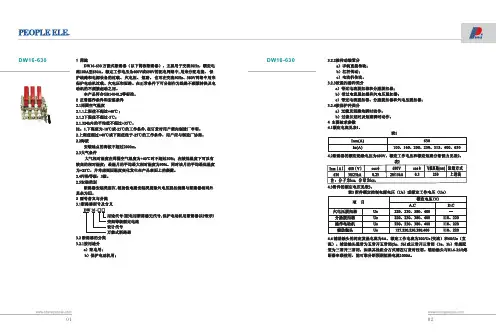

其中DW16 型保留了 DW10型结构简单、使用维修方便和价廉的优点，但保护性能大有改善，是取代 DW10 的新产品。

各 8-4 是目前正大量采用的 DWI5 型万胞式析路器外形。

该系列析路器适用于额定电流至4000A、额定工作电压至1140V(壳架等级额定电流630A 及以下)或380V(壳架等级额定电流 1000A 及以下)的配电网络中,用来分配电能和作供电线路及电源设备的过载，欠电压，短路保护之用。

壳架等级额定电流 630A 及以下的断路器也能在 380V网络中供作电动机的过载、欠电压和短路保护。

断路器在正常条件下可作为线路的不频繁转换之用。

壳架等级额定电流630A及以下的断路器在正常条件下也可作为电动机的不频繁起动之用。

DW15C 低压抽屉式断路器是由 DW15 改装而来，由新路器本体和抽展室组成,可装在低压抽展式配电屏中使用。

智能型万能式断路器，目前已初步得到应用，前景良好。

其脱扣器采用数码显示和按钮整定方式，能适用要求较高的工业应用场合。

智能脱扣功能如下:1.整定功能用户可在规定范围内整定所需要的电流整定值和延时时间。

2.显示功能显示运行电流(即电流表功能),业示各运行线电压(即电压表功能)。

整定时示整定状态和电流、时间值:试验时显示试验状态及电流、时间值;故障发生时显示故障状态，并在分断电路后将锁存的故障信息(动作电流、时间、状态)加以显示。

3.自诊断功能当计算机发生故障时，能立即显示出错“E”符号或输出报警信号，也可依用户需要分断断路器。

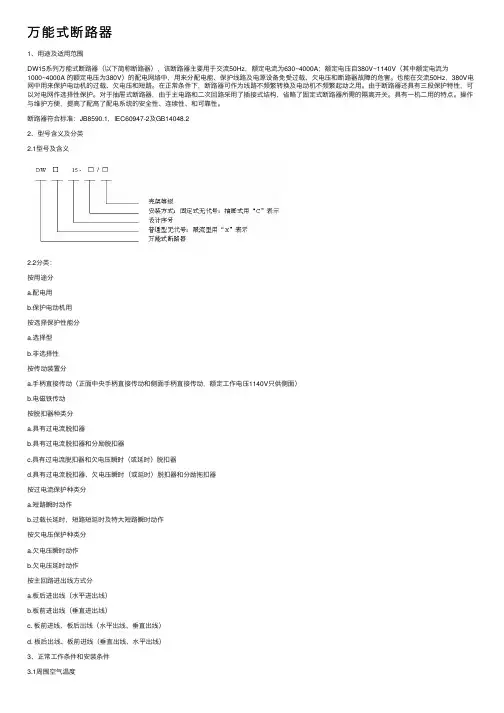

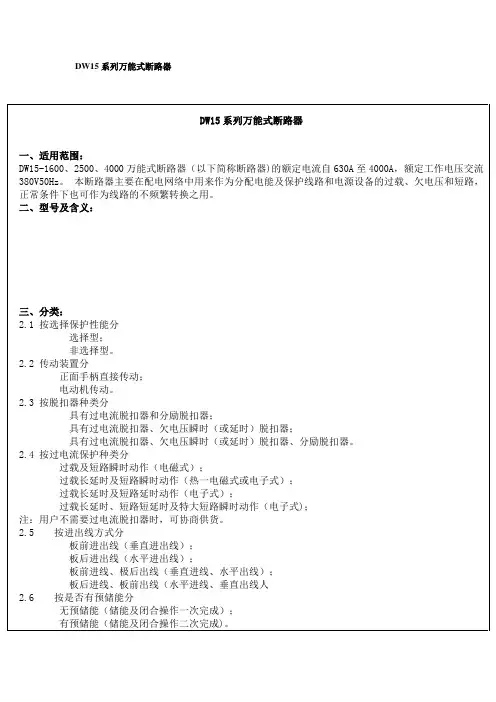

万能式断路器1、⽤途及适⽤范围DW15系列万能式断路器（以下简称断路器），该断路器主要⽤于交流50Hz，额定电流为630~4000A；额定电压⾃380V~1140V（其中额定电流为1000~4000A 的额定电压为380V）的配电⽹络中，⽤来分配电能、保护线路及电源设备免受过载、⽋电压和断路器故障的危害。

也能在交流50Hz，380V电⽹中⽤来保护电动机的过载、⽋电压和短路。

在正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之⽤。

由于断路器还具有三段保护特性，可以对电⽹作选择性保护。

对于抽屉式断路器，由于主电路和⼆次回路采⽤了插接式结构，省略了固定式断路器所需的隔离开关。

具有⼀机⼆⽤的特点。

操作与维护⽅便，提⾼了配⾼了配电系统的安全性、连续性、和可靠性。

断路器符合标准：JB8590.1，IEC60947-2及GB14048.22、型号含义及分类2.1型号及含义2.2分类：按⽤途分a.配电⽤b.保护电动机⽤按选择保护性能分a.选择型b.⾮选择性按传动装置分a.⼿柄直接传动（正⾯中央⼿柄直接传动和侧⾯⼿柄直接传动，额定⼯作电压1140V只供侧⾯）b.电磁铁传动按脱扣器种类分a.具有过电流脱扣器b.具有过电流脱扣器和分励脱扣器c.具有过电流脱扣器和⽋电压瞬时（或延时）脱扣器d.具有过电流脱扣器、⽋电压瞬时（或延时）脱扣器和分励拖扣器按过电流保护种类分a.短路瞬时动作b.过载长延时，短路短延时及特⼤短路瞬时动作按⽋电压保护种类分a.⽋电压瞬时动作b.⽋电压延时动作按主回路进出线⽅式分a.板后进出线（⽔平进出线）b.板前进出线（垂直进出线）c. 板前进线、板后出线（⽔平出线、垂直出线）d. 板后出线、板前进线（垂直出线、⽔平出线）3、正常⼯作条件和安装条件3.1周围空⽓温度周围空⽓问题最⾼不超过+40℃周围空⽓温度24h的平均值不超过+35℃周围空⽓温度下限值不低于-5℃3.2安装地点海拔不超过2000m3.3⼤⽓条件⼤⽓相对湿度在周围空⽓温度+40℃时不超过50%；在较低温度下可以有较⾼的相对湿度；最湿⽉的⽉平均最⼤相对温度为90%。

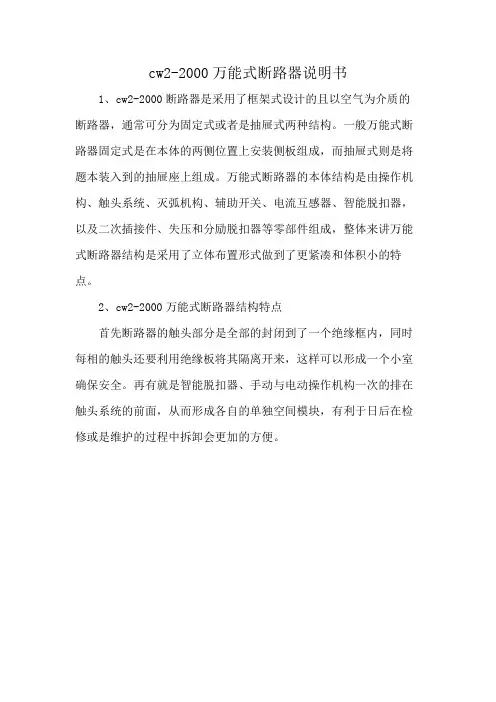

cw2-2000万能式断路器说明书
1、cw2-2000断路器是采用了框架式设计的且以空气为介质的断路器，通常可分为固定式或者是抽屉式两种结构。

一般万能式断路器固定式是在本体的两侧位置上安装侧板组成，而抽屉式则是将题本装入到的抽屉座上组成。

万能式断路器的本体结构是由操作机构、触头系统、灭弧机构、辅助开关、电流互感器、智能脱扣器，以及二次插接件、失压和分励脱扣器等零部件组成，整体来讲万能式断路器结构是采用了立体布置形式做到了更紧凑和体积小的特点。

2、cw2-2000万能式断路器结构特点
首先断路器的触头部分是全部的封闭到了一个绝缘框内，同时每相的触头还要利用绝缘板将其隔离开来，这样可以形成一个小室确保安全。

再有就是智能脱扣器、手动与电动操作机构一次的排在触头系统的前面，从而形成各自的单独空间模块，有利于日后在检修或是维护的过程中拆卸会更加的方便。

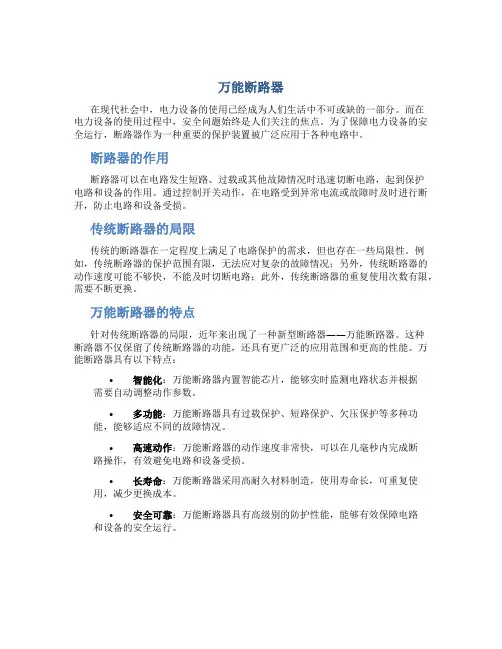

万能断路器在现代社会中，电力设备的使用已经成为人们生活中不可或缺的一部分。

而在电力设备的使用过程中，安全问题始终是人们关注的焦点。

为了保障电力设备的安全运行，断路器作为一种重要的保护装置被广泛应用于各种电路中。

断路器的作用断路器可以在电路发生短路、过载或其他故障情况时迅速切断电路，起到保护电路和设备的作用。

通过控制开关动作，在电路受到异常电流或故障时及时进行断开，防止电路和设备受损。

传统断路器的局限传统的断路器在一定程度上满足了电路保护的需求，但也存在一些局限性。

例如，传统断路器的保护范围有限，无法应对复杂的故障情况；另外，传统断路器的动作速度可能不够快，不能及时切断电路；此外，传统断路器的重复使用次数有限，需要不断更换。

万能断路器的特点针对传统断路器的局限，近年来出现了一种新型断路器——万能断路器。

这种断路器不仅保留了传统断路器的功能，还具有更广泛的应用范围和更高的性能。

万能断路器具有以下特点：•智能化：万能断路器内置智能芯片，能够实时监测电路状态并根据需要自动调整动作参数。

•多功能：万能断路器具有过载保护、短路保护、欠压保护等多种功能，能够适应不同的故障情况。

•高速动作：万能断路器的动作速度非常快，可以在几毫秒内完成断路操作，有效避免电路和设备受损。

•长寿命：万能断路器采用高耐久材料制造，使用寿命长，可重复使用，减少更换成本。

•安全可靠：万能断路器具有高级别的防护性能，能够有效保障电路和设备的安全运行。

应用领域万能断路器已经在工业控制、建筑电气、家用电器等多个领域得到广泛应用。

例如，在自动化生产线中，万能断路器可以及时切断电路，保障设备和员工的安全；在建筑电气中，万能断路器可以有效保护建筑设备和人员的安全。

结语万能断路器作为一种新型电气保护装置，具有智能化、多功能、高速动作、长寿命、安全可靠等特点，为电路保护提供了更为全面和有效的解决方案。

在未来的发展中，万能断路器将继续发挥重要作用，为电力设备的安全运行提供有力支持。

万能式自动空气断路器又称自动空气开关，在正常运行时，作为接通和断开主电路的开关电器；在不正常运行时，可用来对主电路进行过载、短路和欠压保护，自动断开电路。

所以，万能式自动空气断路器既是一种开关电器，又是一种保护电器。

船用万能式自动空气断路器，主要是用作船舶发电机的主开关。

它既可作为发电机的主电路通断用，又可作为发电机的继电保护装置用。

所以，它是船舶电站中一个十分重要的电器。

国内外制造的船舶用发电机主开关的形式很多，结构不尽相同，但其基本原理大同小异。

目前，我国生产的船用万能式自动空气断路器主要有ＤＷ９４、ＤＷ９５、ＤＷ９８和引进产品ＡＨ型等几种。

自动空气断路器从结构上看，一般由触头系统、灭弧室、操作机构、自由脱扣机构等组成。

触头系统一般由二到三组触头组成。

在闭合时通过的额定电流是由主触头承担的，为避免主触头在接通和断开电路时被大电流产生的电弧灼伤，还设有弧触头。

有些大容量开关还设有一组预接触头（副触头），它们的动作顺序是：在合闸时，先接通弧触头，然后接通预接触头，最后才是主触头；在分闸时，先断开主触头，然后是预接触头，最后才是弧触头，电弧均产生在弧触头上，因此，触头系统的设计，应保证有足够的电动稳定性，具有电动力补偿，即短路电流所产生的电动力不是减弱而是加强触头的压力。

灭弧装置灭弧装置是由铁质栅片和绝缘材料构成的灭弧罩组成的。

其作用是使电弧迅速熄灭，以保护触头不被电弧灼伤或熔焊，提高开关的使用寿命和工作的可靠性。

脱扣器脱扣器是自动空气开关的感受元件，当电路发生故障时，脱扣器接到信号后动作，经过自由脱扣机构使自动开关分闸。

过电流脱扣器：当过电流故障发生时，过电流线圈对应电磁铁吸力加大，使杠杆机构动作，自由脱扣机构脱扣。

一般要求开关动作的时间和过载电流成反比关系。

失压脱扣器和分励脱扣器：当欠压故障发生时，失压线圈对应电磁铁失电，吸力减小，使杠杆机构动作，自由脱扣机构脱扣。

失压脱扣器要保证在电压降到额定电压值的40％或以下时必须动作，自动开关断开。

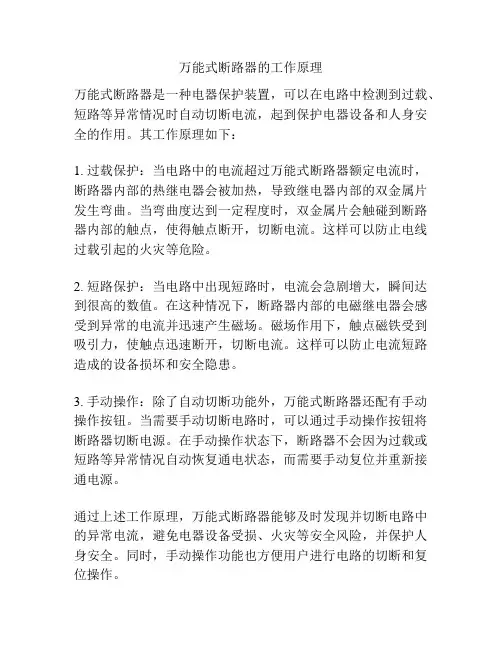

万能式断路器的工作原理
万能式断路器是一种电器保护装置，可以在电路中检测到过载、短路等异常情况时自动切断电流，起到保护电器设备和人身安全的作用。

其工作原理如下：
1. 过载保护：当电路中的电流超过万能式断路器额定电流时，断路器内部的热继电器会被加热，导致继电器内部的双金属片发生弯曲。

当弯曲度达到一定程度时，双金属片会触碰到断路器内部的触点，使得触点断开，切断电流。

这样可以防止电线过载引起的火灾等危险。

2. 短路保护：当电路中出现短路时，电流会急剧增大，瞬间达到很高的数值。

在这种情况下，断路器内部的电磁继电器会感受到异常的电流并迅速产生磁场。

磁场作用下，触点磁铁受到吸引力，使触点迅速断开，切断电流。

这样可以防止电流短路造成的设备损坏和安全隐患。

3. 手动操作：除了自动切断功能外，万能式断路器还配有手动操作按钮。

当需要手动切断电路时，可以通过手动操作按钮将断路器切断电源。

在手动操作状态下，断路器不会因为过载或短路等异常情况自动恢复通电状态，而需要手动复位并重新接通电源。

通过上述工作原理，万能式断路器能够及时发现并切断电路中的异常电流，避免电器设备受损、火灾等安全风险，并保护人身安全。

同时，手动操作功能也方便用户进行电路的切断和复位操作。

万能断路器结构及原理
万能断路器是一种用于保护电路免受过载和短路损坏的电器设备。

它的结构和
原理如下：
1. 结构：
万能断路器通常由以下几个部分组成：
- 外壳：通常由绝缘材料制成，用于保护内部电路免受外界环境的影响。

- 断路器开关：用于手动控制断路器的开关状态，通常有两个位置：开和关。

- 过载保护装置：用于检测电路中的过载电流，并在超过设定值时触发断开电
路的动作。

- 短路保护装置：用于检测电路中的短路电流，并在发生短路时迅速断开电路。

- 触发装置：用于控制断路器的动作，通常是电磁式或热式触发器。

2. 原理：
万能断路器的工作原理基于电流的热效应和电磁效应。

当电路中的电流超过设
定的过载电流值时，过载保护装置会感应到电流的变化，触发断路器开关的动作，将电路切断。

当电路中发生短路时，短路保护装置会感应到电流的突然增大，触发断路器开关的动作，迅速切断电路。

在电磁式触发器中，过载保护装置和短路保护装置通常由电磁线圈组成。

当电
流超过设定值时，电磁线圈产生磁场，吸引断路器开关，使其打开。

在热式触发器中，过载保护装置和短路保护装置通常由热敏元件组成。

当电流超过设定值时，热敏元件受热膨胀，触发断路器开关的动作。

总之，万能断路器通过检测电路中的过载和短路情况，并根据设定的保护值触
发断路器开关的动作，从而切断电路，保护电器设备和电路免受损坏。

CW1系列智能型万能式断路器操作说明一、产品概述CW1系列智能型万能式断路器是一种集过载、短路、欠压、漏电等多种保护功能于一体的智能型断路器。

本产品适用于交流50Hz/60Hz、额定电压230V/400V及以下的住宅、商业和工业用电系统中，用于保护线路和电器设备的安全运行。

二、外观及结构1.外观：断路器外部采用可翻盖式智能面板，具有良好的触感和视觉效果。

2.结构：断路器由断路保护模块、漏电保护模块和触摸面板模块组成，具有模块化设计，易于维修和更换。

三、安装和接线1.安装：断路器应安装在干燥、通风的环境中，并远离易燃、易爆和化学腐蚀性物质。

断路器应垂直安装在电器柜内，确保正常运行。

2.接线：断路器的输入和输出线缆根据标注的接线孔进行连接。

接线时应确保断路器的工作电流不超过额定电流，并遵循正确的接线顺序。

四、操作功能1.开关操作：按下面板上的开关按钮，可以打开或关闭断路器。

2.过载保护：当线路或电器设备超过额定电流时，断路器会触发过载保护功能，自动切断电路，以保护设备安全运行。

3.短路保护：当发生短路故障时，断路器会立即切断电路，以防止故障扩大。

4.欠压保护：当电源输入电压低于额定值时，断路器会触发欠压保护功能，自动切断电路，以防止设备损坏。

5.漏电保护：当线路或电器设备发生漏电时，断路器会检测到漏电信号并触发漏电保护功能，自动切断电路，以防止电击事故。

五、报警功能1.过载报警：当发生过载保护时，断路器会发出声音和闪烁报警灯，提醒用户进行处理。

2.漏电报警：当发生漏电保护时，断路器会发出声音和闪烁报警灯，提醒用户进行处理。

3.欠压报警：当发生欠压保护时，断路器会发出声音和闪烁报警灯，提醒用户进行处理。

六、注意事项1.使用前请仔细阅读本操作说明书，并按照要求正确使用断路器，以确保安全运行。

2.定期检查断路器的操作状态，如有异常情况应及时处理。

3.请勿私自拆卸断路器，以免影响产品的性能和安全性。

七、维护保养1.每6个月对断路器进行清洁，切断电源并使用湿布擦拭外壳。

万能断路器结构及原理教学提纲引言：万能断路器（Universal Circuit Breaker）是一种常见的电气设备，用于保护电路免受过载和短路等故障的影响。

它的结构和原理对于电气工程师和学生来说是非常重要的基础知识。

本文将介绍万能断路器的结构和原理，并提供一个教学提纲，帮助读者更好地理解和学习。

一、断路器的基本结构1.1 断路器外壳万能断路器通常由一个外壳组成，用于保护内部电路和零部件。

外壳通常由绝缘材料制成，以防止电击和其他危险。

1.2 断路器触头断路器触头是连接电路的关键部分，它们负责传递电流。

触头通常由铜或铜合金制成，因为铜具有良好的导电性能。

1.3 断路器触发机构断路器触发机构用于控制断路器的开关操作。

触发机构通常由电磁铁、弹簧和机械连接件组成，通过触发机构可以实现断路器的快速开关。

二、断路器的工作原理2.1 过载保护当电路中的电流超过了断路器额定电流时，过载保护机构会触发断路器的开关操作，使电路断开。

这样可以防止电路过载，避免电线和电气设备受到损坏。

2.2 短路保护当电路中发生短路故障时，短路保护机构会迅速检测到异常电流，并触发断路器的开关操作。

这会切断电路，防止电流过大导致火灾等危险。

2.3 手动操作除了自动触发机构外，万能断路器还配备了手动操作装置。

通过手动操作装置，用户可以手动打开或关闭断路器，以便进行维护和检修工作。

三、断路器的选择和安装3.1 额定电流和额定电压在选择断路器时，需要考虑电路的额定电流和额定电压。

断路器的额定电流应与电路的负载匹配，额定电压应与电路的工作电压一致。

3.2 安装环境和使用条件断路器的安装环境和使用条件也需要考虑。

例如，断路器应安装在通风良好的地方，避免高温和潮湿环境。

此外，断路器还应符合相关的安全标准和规定。

3.3 过载和短路保护设置根据实际需要，断路器的过载和短路保护参数可以进行调整。

这需要根据电路的负载情况和故障类型进行合理设置，以确保断路器的正常工作和保护功能。

万能断路器结构及原理一、引言万能断路器是一种用于保护电路免受过载和短路等异常情况影响的电器设备。

本文将详细介绍万能断路器的结构和工作原理。

二、结构万能断路器主要由以下几个部分组成：1. 外壳：外壳通常由耐火材料制成，用于保护内部电路和零部件免受外界环境的影响，并防止电器触摸时发生电击事故。

2. 接线端子：用于将电路与外部电源和负载连接。

3. 断路器机构：断路器机构是万能断路器的核心部件，它包括触发机构、断路器开关和电磁释放器。

触发机构用于感知电路中的异常情况，并触发断路器开关的动作。

断路器开关用于打开或关闭电路，以保护电路免受过载和短路等异常情况的影响。

电磁释放器用于检测电路中的电流变化，并在异常情况下迅速切断电路。

4. 电流传感器：电流传感器用于检测电路中的电流大小，并将其信号传递给触发机构，以触发断路器开关的动作。

5. 电弧灭火器：电弧灭火器用于在断路器开关切断电路时，迅速灭除由电弧产生的火焰和热量，以防止火灾事故的发生。

三、工作原理万能断路器的工作原理可以分为以下几个步骤：1. 电流检测：电流传感器检测电路中的电流大小，并将其信号传递给触发机构。

2. 异常检测：触发机构根据电流传感器的信号，检测电路中是否存在过载、短路等异常情况。

3. 触发动作：当触发机构检测到异常情况时，它会触发断路器开关的动作。

4. 断路保护：断路器开关切断电路，以保护电路免受过载和短路等异常情况的影响。

5. 电弧灭除：在断路器开关切断电路的同时，电弧灭火器迅速灭除由电弧产生的火焰和热量，防止火灾事故的发生。

6. 复位功能：万能断路器通常具有复位功能，一旦异常情况解除，断路器可以恢复正常工作状态。

四、应用领域万能断路器广泛应用于各种电路保护场景，包括住宅、商业建筑、工业设备等。

它可以有效保护电路免受过载和短路等异常情况的影响，提高电器设备的安全性和可靠性。

五、总结万能断路器是一种用于保护电路免受过载和短路等异常情况影响的电器设备。
