正泰 DW17D 系列万能式断路器使用说明

A4.8 辅助开关辅助开关的接通与分断能力(见表8)，其机械寿命为20000次，电寿命为10000次。

6A 6A50205-105-1060-200120注：表中Ie=Pe/Ue。

DW17D-19003900固定电动快速默认配置时用户能使用2常开2常闭，订做可达到用户能使用5常开5常闭。

~DW17D-19003900固定电动预储能默认配置时用户能使用2常开3常闭，订做可达到用户能使用5常开4常闭。

~DW17D-1900电动抽屉式默认配置时用户能使用3常开2常闭，订做可达到用户能使用还是3常开2常闭。

DW17D-2900及以上电动抽屉式默认配置时用户能使用3常开3常闭，订做可达到用户能使用还是4常开4常闭。

DW17D-1900电动预储能抽屉式默认配置时用户能使用2常开1常闭，订做可达到用户能使用还是2常开1常闭。

DW17D-2900及以上电动预储能抽屉式默认配置时用户能使用2常开3常闭，订做可达到用户能使用最高达3常开3常闭。

300VA 60W220-380V 110-220V1.11.11.1×101.1×10.7300交流直流表8其它55.1 种类和规格任选一种只能选其中二种或选用√√√√√√电压脱扣器安装与接线延时动作(1.5±0.5)s 脱扣器分励脱扣器垂直联结水平联结垂直联结固定式抽屉式35√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√表9√√√5.2 安装使用和维护5.2.1 安装前先以1000V兆欧表检查断路器绝缘电阻，在周围介质温度20℃±5℃和相对湿度为50%70%时应不小于10MΩ，否则应进行处理，待绝缘~ 电阻达到要求后方可使用。

5.2.2 安装前应检查断路器的规格是否符合要求。

5.2.3 检查断路器在闭合和断开过程中，其可动部分与灭弧室的零件应无卡住和碰擦现象。

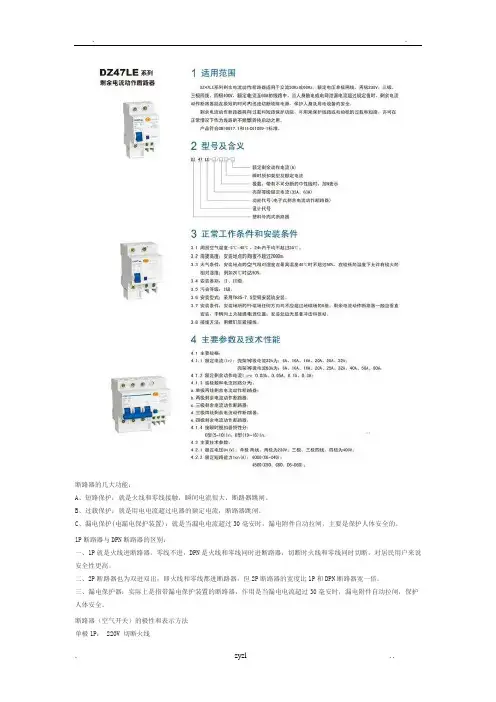

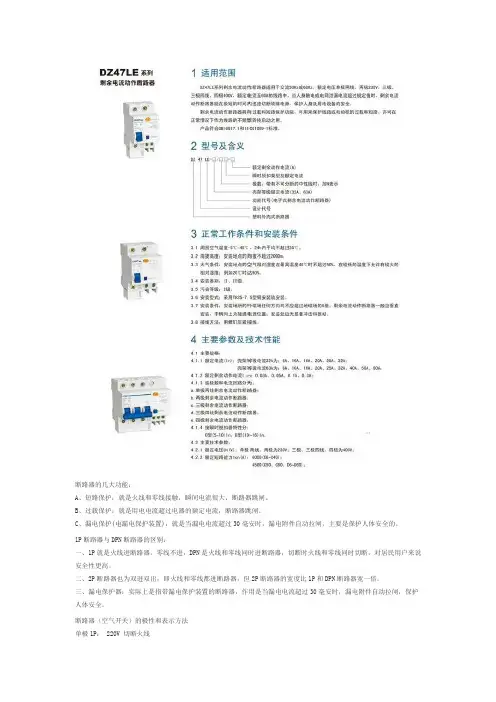

断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法单极1P：220V切断火线双极2P：220V火线与零线同时切断双极1P+N：220V相线+中性线同时切断3P:380V三相线全部切断三级4P：380V三相火线一相零线全部切断。

四级家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法单极1P： 220V 切断火线双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法单极1P： 220V 切断火线双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

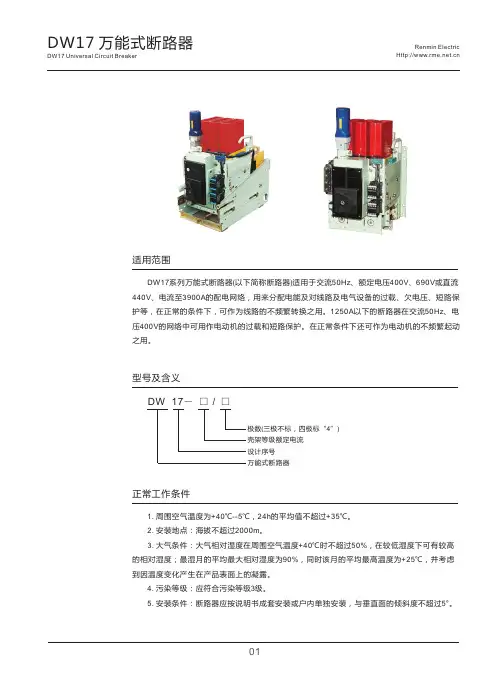

适用范围 DW17系列万能式断路器(以下简称断路器)适用于交流50Hz 、额定电压400V 、690V 或直流440V 、电流至3900A 的配电网络，用来分配电能及对线路及电气设备的过载、欠电压、短路保护等，在正常的条件下，可作为线路的不频繁转换之用。

1250A 以下的断路器在交流50Hz 、电压400V 的网络中可用作电动机的过载和短路保护。

在正常条件下还可作为电动机的不频繁起动之用。

型号及含义正常工作条件1. 周围空气温度为+40℃--5℃，24h 的平均值不超过+35℃。

2. 安装地点：海拔不超过2000m 。

3. 大气条件：大气相对湿度在周围空气温度+40℃时不超过50%，在较低湿度下可有较高的相对湿度；最湿月的平均最大相对湿度为90%，同时该月的平均最高温度为+25℃，并考虑到因温度变化产生在产品表面上的凝露。

4. 污染等级：应符合污染等级3级。

5. 安装条件：断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5°。

DW 17－□ / □极数(三极不标，四极标“4”)壳架等级额定电流设计序号万能式断路器主要技术参数1.断路器的主要性能见表一。

表一2. 断路器过电流脱扣器的整定电流调节范围见表二。

注：1.“▲”为默认配置，“√”为可选配置。

2. 过载长延时动作电流的范围为整定值的±10%。

3. 短路脱扣器的动作电流的范围为整定值的+20%。

3. 采用钟表式延时机构(ZZ)其延时范围为0-500ms(连续可调)，误差为±40ms 。

注：断路器通断能力按IEC60947-2国际标准及O －－CO 要求，当电源上进线或下进线及短路延时保护(延时为=300ms)时，通断能力相同。

3min3.断路器的过电流保护特性见表三。

表三注：三相断路器在二相负载时，序号2动作电流允许提高10%，单相负载时允许提高20%。

4. 分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁和操作电动机的性能见表四。

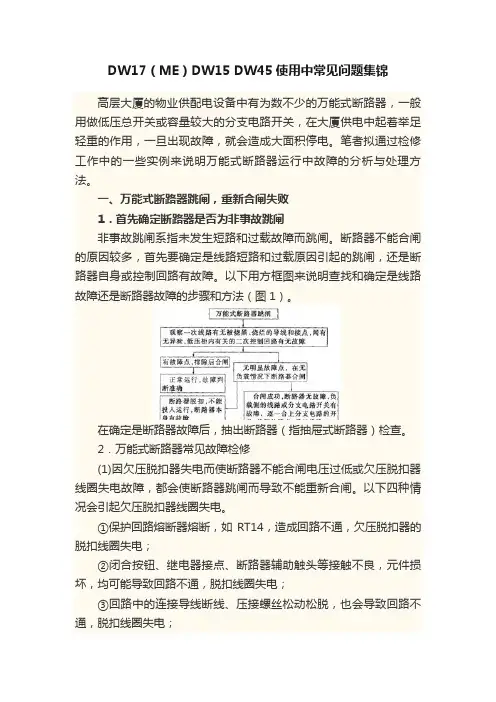

DW17（ME）DW15 DW45使用中常见问题集锦高层大厦的物业供配电设备中有为数不少的万能式断路器，一般用做低压总开关或容量较大的分支电路开关，在大厦供电中起着举足轻重的作用，一旦出现故障，就会造成大面积停电。

笔者拟通过检修工作中的一些实例来说明万能式断路器运行中故障的分析与处理方法。

一、万能式断路器跳闸，重新合闸失败1．首先确定断路器是否为非事故跳闸非事故跳闸系指未发生短路和过载故障而跳闸。

断路器不能合闸的原因较多，首先要确定是线路短路和过载原因引起的跳闸，还是断路器自身或控制回路有故障。

以下用方框图来说明查找和确定是线路故障还是断路器故障的步骤和方法（图1）。

在确定是断路器故障后，抽出断路器（指抽屉式断路器）检查。

2．万能式断路器常见故障检修(1)因欠压脱扣器失电而使断路器不能合闸电压过低或欠压脱扣器线圈失电故障，都会使断路器跳闸而导致不能重新合闸。

以下四种情况会引起欠压脱扣器线圈失电。

①保护回路熔断器熔断，如RT14，造成回路不通，欠压脱扣器的脱扣线圈失电；②闭合按钮、继电器接点、断路器辅助触头等接触不良，元件损坏，均可能导致回路不通，脱扣线圈失电；③回路中的连接导线断线、压接螺丝松动松脱，也会导致回路不通，脱扣线圈失电；④由于欠压脱扣器的线圈长期处于通电工作状态，环境污染和衔铁吸合不灵活或铁芯和衔铁之间空气隙过大，都容易使电流过大而导致脱扣线圈发热而烧毁，失去脱扣线圈的功能。

上述故障通过观察和简单的检查测试就可做出正确判断，所以一旦发现故障点就应及时排除，如接点松脱要紧固，元件损坏和线圈烧毁即需更换。

(2)机械系统故障，造成断路器不能合闸断路器操作机构经多次跳闸和合闸后，机构严重磨损，可能会出现以下故障。

①电动机传动机构磨损，如ME开关的蜗轮、蜗杆受损，就不能驱动断路器的操作机构再扣、合闸。

蜗轮、蜗杆更换较复杂，需要专业人员维修。

②自由脱扣机构磨损，使断路器再扣困难，脱扣容易，有时勉强扣住，一遇振动，则自行脱扣；有时再扣后，一合闸就滑扣。

断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法单极1P： 220V 切断火线双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

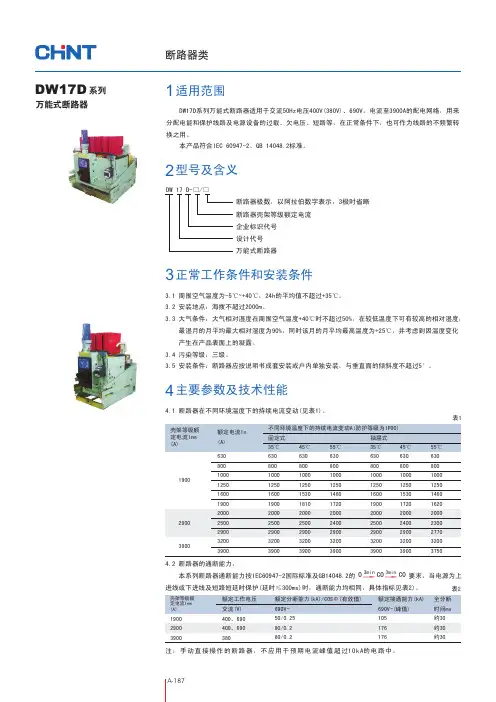

正泰，智慧能源解决方案提供商1 适用范围DW17D 系列万能式断路器DW17D系列万能式断路器适用于交流电压400V(380V)、690V(660V)、50Hz、额定工作电流至3900A的配电网络，用来分配电能和保护线路及电源设备免受过载、欠电压、短路等危害，在正常条件下，也可作为线路的不频繁转换之用。

符合标准：GB /T 14048.2、IEC 60947-2。

4.1 断路器在不同环境温度下的持续电流变动(见表1)。

DW 17 D-□/□断路器极数，以阿拉伯数字表示，3极时省略 断路器壳架等级额定电流 企业标识代号 设计代号 万能式断路器2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能4.2 断路器的通断能力：本系列断路器通断能力按GB14048.2要求，当电源为上进线或下进线及短路短延时保护(延时≤300ms)时，通断能力均相同，具体指标(见表2)。

注：手动直接操作的断路器，不应用于预期电流峰值超过10kA的电路中。

短路短延时时间大于300ms时，其通断能力数据协商确定。

3.1 周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃。

3.2 安装地点：海拨不超过2000m。

3.3 大气条件：大气相对湿度在周围空气温度+40℃时不超过50%，在较低温度下可有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化产生在产品表面上的凝露。

3.4 污染等级：三级。

3.5 安装条件：断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5°。

表14.4 分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动机的性能(见表4)。

注：三相断路器在二相负载时序号2动作电流允许提高10%，单相负载允许提高20%。

4.5 过电流脱扣器的保护特性。

4.5.1 过载脱扣器的长延时动作特性(见表5)。

4.5.2 短路脱扣器的动作电流的误差为整定值的±20%。
