答案
万能式断路器跳闸，重新合闸失败
1．首先确定断路器是否为非事故跳闸
非事故跳闸系指未发生短路和过载故障而跳闸。断路器不能合闸的原因较多，首先要确定是线路短路和过载原因引起的跳闸，还是断路器自身或控制回路有故障。以下用方框图来说明查找和确定是线路故障还是断路器故障的步骤和方法（图1）。
在确定是断路器故障后，抽出断路器（指抽屉式断路器）检查。

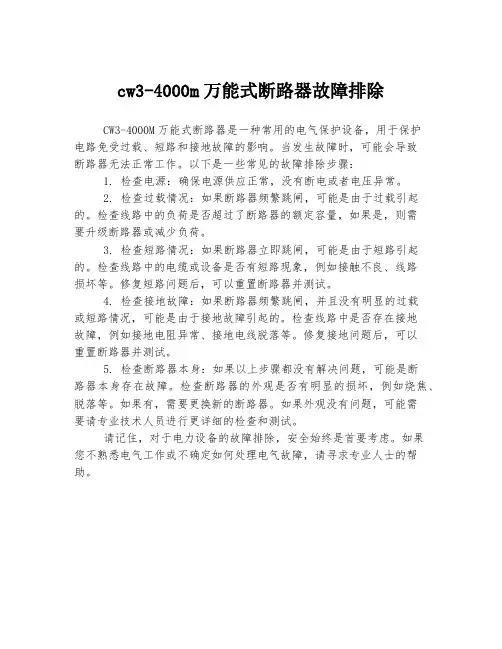

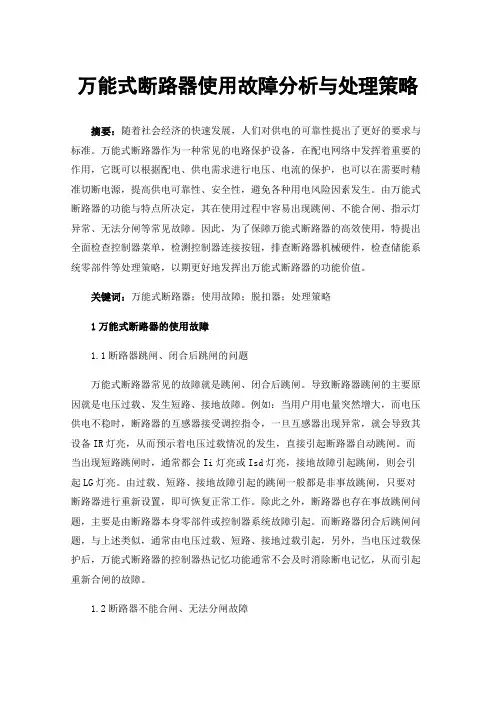

2．万能式断路器常见故障检修
(1)因欠压脱扣器失电而使断路器不能合闸电压过低或欠压脱扣器线圈失电故障，都会使断路器跳闸而导致不能重新合闸。以下四种情况会引起欠压脱扣器线圈失电。
①保护回路熔断器熔断，如RT14，造成回路不通，欠压脱扣器的脱扣线圈失电；
②闭合按钮、继电器接点、断路器辅助触头等接触不良，元件损坏，均可能导致回路不通，脱扣线圈失电；
图1 判断是线路故障还是断路器故障的步骤和方法
③回路中的连接导线断线、压接螺丝松动松脱，也会导致回路不通，脱扣线圈失电；
④由于欠压脱扣器的线圈长期处于通电工作状态，环境污染和衔铁吸合不灵活或铁芯和衔铁之间空气隙过大，都容易使电流过大而导致脱扣线圈发热而烧毁，失去脱扣线圈的功能。
上述故障通过观察和简单的检查测试就可做出正确判断，所以一旦发现故障点就应及时排除，如接点松脱要紧固，元件损坏和线圈烧毁即需更换。
(2)机械系统故障，造成断路器不能合闸
断路器操作机构经多次跳闸和合闸后，机构严重磨损，可能会出现以下故障。
①电动机传动机构磨损，如ME开关的蜗轮、蜗杆受损，就不能驱动断路器的操作机构再扣、合闸。蜗轮、蜗杆更换较复杂，需要专业人员维修。
②自由脱扣机构磨损，使断路器再扣困难，脱扣容易，有时勉强扣住，一遇振动，则自行脱扣；有时再扣后，一合闸就滑扣。这时应旋转调节螺钉，调整脱扣半轴与跳扣的相对位置，使其接触面积在2.5mm2左右，必要时更换相应的零部件。
③操作机构储能弹簧故障。操作机构的开断储能弹簧在多次拉伸后松弛或失去弹性，闭合力变小，合闸时，断路器的四连杆机构无法推到死点位置，机构不能自保持在合闸位置，因此，断路器也不能正常闭合。必须更换储能弹簧。
④操作机构不灵活，有卡滞现象。由于该类断路器不是全封闭式，若不慎将螺丝、螺母等异物遗落在操作机构中，使断路器操作有卡滞现象，会影响合闸；另外，转动和滑动部分缺少润滑油脂，操作机构的开断储能弹簧稍有变形，断路器也会合不上闸。因此有上述故障时，除检查操作机构中有无异物外，还要对转动和滑动部位注入润滑油脂。
三相五线的配电箱，接设备零线主断路器就跳闸，把零线取下就可以正常使用，这是什么原因怎么解决啊
具体情况需具体分析
如果主断路器带接地或漏电保护，有两种可能：1，零线和地线接反了；2，零线后端有重复接地。
如果断路器未带接地或漏电保护，很可能所接设备绝缘损坏了，一连接零线导致短路保护动作

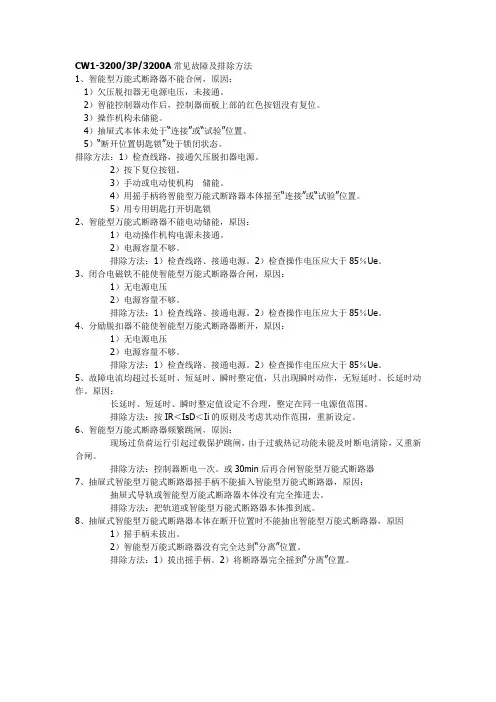

CW1系列智能型万能式断路器操作说明 一. 贮能操作 1.手动贮能 1.1贮能时将贮能手柄上下反复扳动适当次数（约 6?7次），当手感觉不到反力时 就完成了贮能 1.2贮能完毕后，“贮能、释能”指示器在“贮能”位置。 2.电动贮能 控制回路通电后，电动贮能即自动运行（控制电路已接成自动预贮能形式时） 二. 分合闸操作 1.手动分合闸操作 1.1合闸 合闸”指示器由“ ”转换到“ ”，“贮能、释能”指示器由“贮能”状态转换到 “释能”状态。 1.2分闸 当断路器处于闭合状态时， 推压红色“ ”按钮，断路器即分闸，“分闸、合闸” I 0 指示器由“ ”转换到“ ”。 2.电动分合闸操作 当断路器处于贮能、断幵状态时，推压黑色 按钮，断路器合闸，“分闸、
2.1合闸 当断路器处于贮能、断幵状态时，将额定电压施加于合闸电磁铁上能使断路器 合闸。 2.2分闸 当断路器处于闭合状态时，将额定电压施加于分励脱扣器便能将断路器分闸。 三.抽屉式断路器操作 1.断路器本体插入操作 1.1拉出抽出导轨1.2将断路器本体放置在导轨上，注意断路器两凸出支架座应卡入导轨凹入处 图1断路器面板 1.3将断路器本体向内推入，直至不能推动为止。
1.4抽出手柄，并将手柄六角完全插入抽屉座手柄内。 1.5顺时针转动手柄，直至为止指示器转至“连接”位置，并能听见抽屉座两侧有 “咔嚓”两声，拉出手柄并放入原位。 2.断路器本体抽出操作 2.1首先将断路器本体从“连接”位置移动至“分离”位置（将手柄向逆时针方向摇动）。 2.2将手柄拔出后，拉出断路器本体，注意拉出断路器本体时，由于重心前移，要注意防止断路器倾倒及跌落。 2.3 将断路器本体从抽屉内取出，然后将抽出导轨推回原处
前排左一：控制器 前排中：储能机构，上部—绿色为欠压脱扣器，蓝色为合闸线圈（合闸电磁铁），赭石色为分励脱扣器 前排右：电动机，上部——绿色部件为与欠压脱扣器联合使用的：欠压延时控制器。 后排断路器本体（导电机构，灭弧室，进出线排），上部浅灰色部分为二次接线端子。 框架断路器分为这样几个大的版块： 1、触头导电部件 由于承载电流多数在630A以上，最高可至6300A，出于支承，绝缘，以及预期短路电流较大，电弧能量强等方面因素的影响，触头导电部分，被密封在一个腔体内。外壳材料由专用的DMC材料压制而成。各相导电触头上，分别装设有专用的速饱和互感器。将该相的电流信号，传递至控制器。 2、储能操作机构 利用一系列复杂的机械机构，拉伸一根大直径弹簧储能，利用脱扣机构，将主弹簧自拉伸位置解锁释放，进而执行合闸或者分闸的操作。 主弹簧，及相连接整合在一起的这些连杆，弹簧，称为储能机构。 主弹簧的拉伸，一方面可以通过一个手柄，可以人力完成。 更多地，通过一个电机和相连的减速齿轮机构，依靠电机为主拉簧储能。
电操，储能电机，MOE，叫法有点混乱。 三(四)极触头，均分别与储能机构相连接。 储能机构 操作机构，是机械产品。基于所学专业原因，觉得这部分比之控制器更重要，所以多看了好多。 【四两拨千斤是什么？看看这些较弱的塑料件就知道了。】 【下面这些红字，是说，红字所代表的附件与储能机构在此连接】 【千斤：主拉簧】 【最后：操作机构正面标准照】 3、关于控制器 （1）取_信号
电流： A相互感器，B相互感器，C相互感器，N相互感器，变压器中心点接地互感器； 返回：电流值集合IA/IB/IC/IN/Ig/IΔn 电压： A相电压,B相电压，C相电压 返回：电压值集合Uab Uac Ubc 频率： 返回：f （2）数据预处理 这部分用来根据电压电流信号，计算出功率，功率因数，有功功率，无功功率 运算出三相电流不平衡度，公式保密。 这部分还用来统计谐波，【该计算统计，为程序员娱乐行为】 计算_参数 P ,Q,SCOSΦ 有功电能，无功电能，视在电能 谐波，频率 三相不平衡度，过压百分比，欠压百分比，过频百分比，欠频百分比

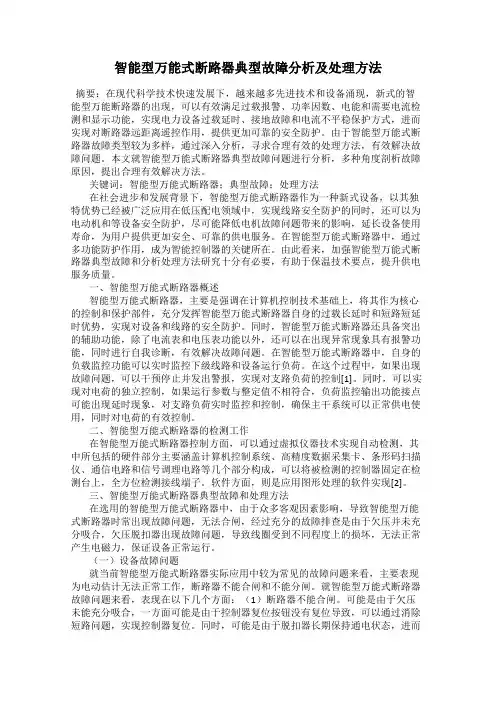

智能型万能式断路器使用说明书 1．概述 1.1适用范围 HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。 1.2型导及其舍义 1 3正常的使用，安装和运输条件 1.3.1正常使用条件 a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃， 注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。 b)安装地点的海拔不超过2000m， c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如 20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。 1.3.2正常安装条件 a)安装位置应垂直、各方向的倾斜度不超过5℃； b)污染等缎：3级 c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为 Ⅲ级。 1 3 3正常贮存和运输条件 a)温度下限不低于-25℃，上限小超过十55℃， b)相对湿度(25℃时)不超过95%， c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。 2．技术特征 21分类 2.1.1按安装方式分：固定式、抽屉式。 2 1 2按操作方式分：电动操作、手动操作。 2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。 2 1 4智能型控制器分娄： a) Perfection-L(简称L)型（经济型，光柱显示）， h) Perfection-M（简称M）型（普通型，LED数码显示）， c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

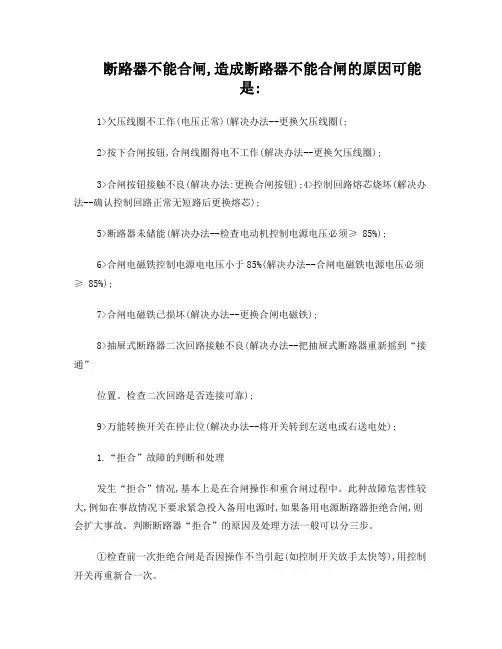

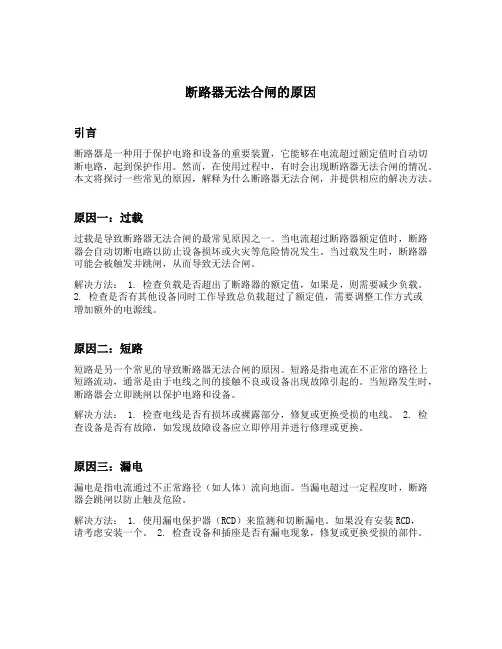

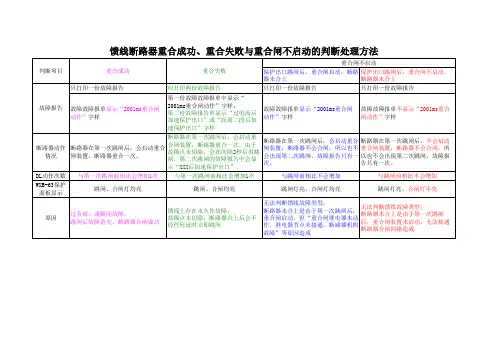

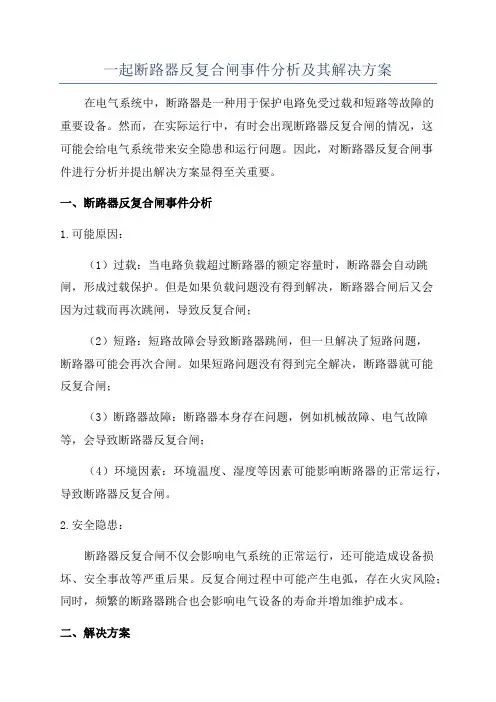

断路器不能合闸,造成断路器不能合闸的原因可能是： 1>欠压线圈不工作（电压正常）(解决办法--更换欠压线圈(； 2>按下合闸按钮，合闸线圈得电不工作(解决办法--更换欠压线圈)； 3>合闸按钮接触不良(解决办法：更换合闸按钮)；4>控制回路熔芯烧坏(解决办法--确认控制回路正常无短路后更换熔芯)； 5>断路器未储能(解决办法--检查电动机控制电源电压必须≥ 85%)； 6>合闸电磁铁控制电源电电压小于85%(解决办法--合闸电磁铁电源电压必须≥ 85%)； 7>合闸电磁铁已损坏(解决办法--更换合闸电磁铁)； 8>抽屉式断路器二次回路接触不良(解决办法--把抽屉式断路器重新摇到“接通” 位置。检查二次回路是否连接可靠)； 9>万能转换开关在停止位(解决办法--将开关转到左送电或右送电处)； 1.“拒合”故障的判断和处理 发生“拒合”情况，基本上是在合闸操作和重合闸过程中。此种故障危害性较大，例如在事故情况下要求紧急投入备用电源时，如果备用电源断路器拒绝合闸，则会扩大事故。判断断路器“拒合”的原因及处理方法一般可以分三步。 ①检查前一次拒绝合闸是否因操作不当引起（如控制开关放手太快等），用控制开关再重新合一次。 ②若合闸仍不成功，检查电气回路各部位情况，以确定电气回路是否有故障。检查项目是：合闸控制电源是否正常；合闸控制回路熔断器和合闸回路熔断器是否良好；合闸接触器的触点是否正常；将控制开关扳至“合闸时”位置，看合闸铁芯动作是否正常。
