摆线针轮减速机型号表示及其详细性能介绍

摆线针轮减速机型号比较表减速机尺度型号对照JB/T2982-94 X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12JB/T2982-94 B09 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19JB/T2982-81 B15 B18 B22 B27 B33 B39 B45 B55 B65化工部尺度 B120 B150 B180 B220 B270 B330 B390 B450 B550 B650摆线针轮减速机型号中各字母的含义摆线针轮减速机型号详细说明:例如:XWEDA5.5-5-29中各字母及数字所表示的内容如下: X表示摆线针轮减速机类型,X表示X系列,B表示B系列; W表示摆线针轮减速机安装形式,W表示卧式安装,L表示立式安装,D表示倒装、C表示侧装、Y 表示仰装; E表示摆线针轮减速机级数,没有表示一级减速、E表示二级减速、S表示三级减速; D表示摆线针轮减速机输入端联接形式,D表示电动机直联型、没有表示双轴型、J表示电动机接盘型配电动机、M表示摩擦盘无级变速型、G表示液力耦合器联接型、K 表示电动机接盘不带电动机; A表示摆线针轮减速机输入联接规格,A表示YA系列增安型电动机、B表示YB系列防爆型电动机、Y表示Y系列普通型电动机、C表示YEJ 系列内制动型电动机、H表示YCT系列电磁调速型电动机、K表示YD系列多速型电动机、I表示IEC系列电动机、N表示NEMA系列电动机、Q 表示YZ系列起重电动机、P 行星摩擦式无极变速机、T表示摩擦盘式无极变速机、U表示直流电动机、S表示伺服电机、Z表示ZD型转子制动电机、V表示变频调速电机、J表示步进电机 5.5表示摆线针轮减速机输入功率(根据需要和减速机选) 5表示摆线针轮减速机机型号,X系列摆线针轮减速机单级传动型号有:X0、X1、X2、X3、X4、X5、X6、X7、X8、X9、X10、X11、X12;双级型号有:X10、X20、X22、X32、X42、X43、X53、X63、X64、X74、X84、X85、X95、X106、X117、X128B系列摆线针轮减速机单级传动型号有:B0、B1、B2、B3、B4、B5、B6、B7、B8;双级型号:B20、B31、B41、B52、B53、B63、B74、B8529表示摆线针轮减速机传动比,一级传动比有:9、11、17、23、25、29、35、43、47、59、71、87;双级传动比有:99、121、187、289、319、385、473、493、595、649、731、841、1003、1225、1505、1899、2065、2537、3045、3481、5133。

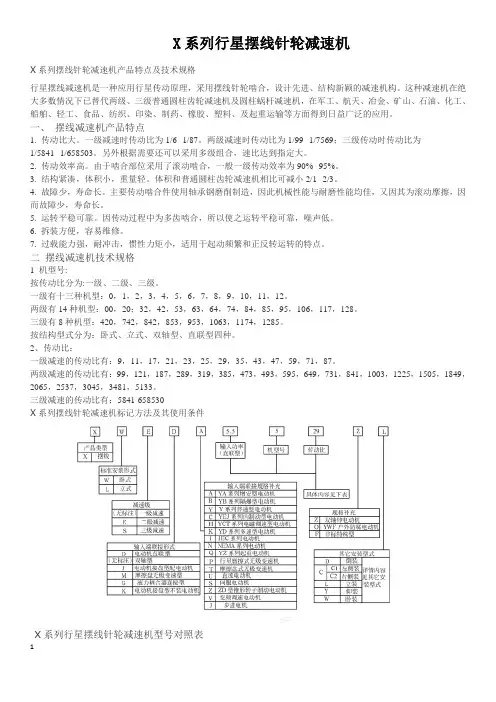

X系列行星摆线针轮减速机X系列摆线针轮减速机产品特点及技术规格行星摆线减速机是一种应用行星传动原理，采用摆线针轮啮合，设计先进、结构新颖的减速机构。

这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机，在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。

一、摆线减速机产品特点1. 传动比大。

一级减速时传动比为1/6--1/87。

两级减速时传动比为1/99--1/7569；三级传动时传动比为1/5841--1/658503。

另外根据需要还可以采用多级组合，速比达到指定大。

2. 传动效率高。

由于啮合部位采用了滚动啮合，一般一级传动效率为90%--95%。

3. 结构紧凑，体积小，重量轻。

体积和普通圆柱齿轮减速机相比可减小2/1--2/3。

4. 故障少，寿命长。

主要传动啮合件使用轴承钢磨削制造，因此机械性能与耐磨性能均佳，又因其为滚动摩擦，因而故障少，寿命长。

5. 运转平稳可靠。

因传动过程中为多齿啮合，所以使之运转平稳可靠，噪声低。

6. 拆装方便，容易维修。

7. 过载能力强，耐冲击，惯性力矩小，适用于起动频繁和正反转运转的特点。

二摆线减速机技术规格1 机型号:按传动比分为:一级、二级、三级。

一级有十三种机型：0，1，2，3，4，5，6，7，8，9，10，11，12。

两级有14种机型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。

三级有8种机型：420，742，842，853，953，1063，1174，1285。

按结构型式分为：卧式、立式、双轴型、直联型四种。

2、传动比：一级减速的传动比有：9，11，17，21，23，25，29，35，43，47，59，71，87。

两级减速的传动比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。

减速机型号标⽰说明减速机型号说明1、H、B系列⼤功率减速机HB系列标准⼯业齿轮箱特点:1. H、B⼤功率齿轮减速机采⽤通⽤设计⽅案，可按客户需求变型为⾏业专⽤的齿轮箱。

2.实现平⾏轴、直交轴、⽴式、卧式通⽤箱体，零部件种类减少，规格型号增加。

3.采⽤吸⾳箱体结构、较⼤的箱体表⾯积和⼤风扇、圆柱齿轮和螺旋锥齿轮均采⽤先进的磨齿⼯艺，使整机的温升、噪声降低、运转的可靠性得到提⾼，传递功率增⼤。

4.输⼊⽅式：电机联接法兰、轴输⼊。

5.输出⽅式：带平键的实⼼轴、带平键的空⼼轴、胀紧盘联结的空⼼轴、花键联结的空⼼轴、花键联结的实⼼轴和法兰联结的实⼼轴。

6.安装⽅式：卧式、⽴式、摆动底座式、扭⼒臂式。

7.H、B系列产品有3～26型规格，减速传动级数有1～4级，速⽐1.25～450;和我⼚R、K、S系列组合得到更⼤的速⽐。

技术参数:1.速⽐范围 1.25-4502.扭矩范围 2.6-900kN3.功率范围 4-5000kWH、B系列产品结构图及产品实例：2、列摆线针轮减速机标记⽅法及其使⽤条件1、标记⽅法如下：=2、使⽤条件A、适⽤于连续⼯作制，允许正、反向运转。

B、输出轴及输⼊轴轴伸上的键按GB/T1096普通平键型式及尺⼨。

C、卧式双轴型减速器输出轴应处于⽔平位置⼯作，必须倾斜使⽤时请与制造⼚联系。

D、⽴式减速器输出轴应垂直向下使⽤，3、K系列螺旋锥齿轮减速机节省空间，可靠耐⽤，承受过载能⼒⾼，功率可达200KW，能耗低，性能优越，减速效率⾼达95%以上，振动⼩，噪⾳低，刚性铸铁箱体，齿轮表⾯经⾼频热处理，经过精密加⼯，构成了斜齿轮，伞齿轮技术参数：功率：0.12KW～200KW转矩：10N·m～58500N·m输出转速：0.08～263r/min结构形式：K-轴伸式、底脚安装； KA-轴装式联接KF-轴伸式、法兰安装；KAF-轴装式、法兰安装KS-表⽰轴输⼊型号如下：K37 K47 K57 K67 K77 K87 K97 K107 K127 K157 K167 K187 KA37 KA47 KA57 KA67 KA77 KA87 KA97 KA107 KA127 KA157 KA167 KA187 KF37 KF47 KF57 KF67 KF77 KF87 KF97 KF107 KF127 KF157 KAF37 KAF47 KAF57 KAF67 KAF77 KAF87 KAF97 KAF107 KAF127 KAF157 KAZ37 KAZ47 KAZ57 KAZ67 KAZ77 KAZ87 KAZ97 KAZ107 KAZ127 KAZ157 KAT37 KAT47 KAT57 KAT67 KAT77 KAT87 KAT97 KAT107 KAT127 KAT157形式代号：4、S系列斜齿轮-蜗杆减速机介绍：A、体积⼩、重量轻、结构紧凑、承载能⼒强B、运转平稳、振动⼩、低噪声、低温升C、积⽊式结构、组合⽅便、通⽤性强。

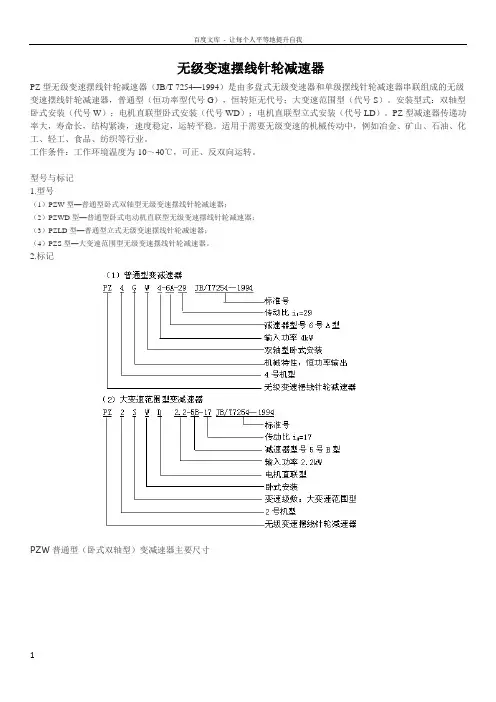

无级变速摆线针轮减速器PZ型无级变速摆线针轮减速器（JB/T 7254—1994）是由多盘式无级变速器和单级摆线针轮减速器串联组成的无级变速摆线针轮减速器，普通型（恒功率型代号G），恒转矩无代号；大变速范围型（代号S）。

安装型式：双轴型卧式安装（代号W）；电机直联型卧式安装（代号WD）；电机直联型立式安装（代号LD）。

PZ型减速器传递功率大，寿命长，结构紧凑，速度稳定，运转平稳。

适用于需要无级变速的机械传动中，例如冶金、矿山、石油、化工、轻工、食品、纺织等行业。

工作条件：工作环境温度为-10～40℃，可正、反双向运转。

型号与标记1.型号（1）PZW型—普通型卧式双轴型无级变速摆线针轮减速器；（2）PZWD型—普通型卧式电动机直联型无级变速摆线针轮减速器；（3）PZLD型—普通型立式无级变速摆线针轮减速器；（4）PZS型—大变速范围型无级变速摆线针轮减速器。

2.标记PZW普通型（卧式双轴型）变减速器主要尺寸PZW型（卧式双轴型）变减速器主要尺寸/mm规格代号减速器型号 F E G n d D b h l D1b1h1l1J H M N R C L1 A型1165 85 86 4 1125 8 3516 5 30 150 240 113 190 18 1003682 25 8 34 368 B型 2 30 8 35 3732 A型3 250 100 1514 16 35 10 5520 6 40 168285 150 290 20 140 4354 290 145 169 4 16 45 14 74 295 195 330 22 150 483 B型3 240 110 1254 13 35 10 56 265 160 280 15 120 4364 280 150 144 4 13 45 14 71 285 200 320 20 140 4893 A型5 370 150 206 4 16 55 16 9125 8 50 235352 260 420 25 160 6646 380 275 125 4 22 65 18 89 392 335 430 30 200 706 B型5 340 200 158 4 17 55 16 80 352 250 390 25 160 6496 340 320 155 4 22 70 20 102 392 380 400 25 200 7134 A型6 380 275 125 4 22 65 18 8928 8 50 295426 335 430 30 200 7587 420 320 145 4 22 80 22 109 446 380 470 30 220 796 B型 6 340 320 155 4 22 70 20 102 426 380 400 25 200 7655 A型7 420 320 145 4 22 80 22 10935 10 55 208492 380 470 30 220 9548 480 380 155 4 22 90 25 120 522 440 530 35 250 1012 B型8 420 380 159 4 22 90 24 120 512 440 470 32 240 9946 A型9 560 480 186 4 26 100 28 14148 14 90 285628 560 620 40 290 112410 630 500 230 4 30 110 28 150 663 600 690 45 325 1159 B型9 500 440 200 4 26 100 28 140 618 520 560 35 280 1100注：机型号大于10的减速器与变速器一般不采用直联型式，二者间推荐采用联轴器联接。

摆线针轮减速机简介（一）用途：摆线减速机采用摆线针齿啮合，行星式传动原理。

这种减速机可以广泛的应用于其重运输、矿山、冶金、石油化工、食品、制药、纺织印染等各种传动机械中的减速机构。

（二）使用条件：1、该减速机允许使用在连续工作制的场合，同时允许正、反两个方向运转。

2、输入轴的转速额定转数为1500转/分，在功率大于18.5千瓦时采用1000转/分。

3、BWE.BWED.XWE.XWED型摆线减速机的工作位置均为水平位置。

在倾斜使用时最大倾斜角一般小于15°。

在超过15°时应采用其他措施保证润滑充足和防止漏油。

4、该减速机的输出轴不能受较大的轴向力和径向力，在有较大轴向力和径向力时须采取其他措施。

（三）润滑：1、BWE.BWED.XWE.XWED摆线减速机在正常情况下采用油池润滑，油面高度保持在视油窗的中部即可，在工作条件恶劣，环境温度处于高温时可采用循环润滑。

2、摆线减速机润滑建议采用E90#极压齿轮油，在高低温情况下工作时也可应重新考虑润滑油。

3、BLE.BLED.XLE.XLED摆线减速机要严防油泵断油。

4、加油时可旋开机座上部的通气帽即可加油。

放油时旋开机座下部的放油塞，即可放出污油。

该减速机出厂时内部无润滑油。

5、第一次加油运转100小时应更换新油，（并将内部污油冲干净）以后再连续工作，每半年更换一次（8小时工作制），如果工作条件恶劣可适当缩短换油时间，实践证明减速机的经常清洗和换油（如3-6个月）对于延长减速机的使用寿命有着重要作用。

在使用过程中应经常补充润滑油。

6、本厂新发出的减速机已加润滑油脂，每六个月更换一次。

油脂采用二硫化铝-2#或2L-2#锂基润滑油脂。

（四）安装：1、在摆线减速机的输出轴上加装联轴器、皮带轮、链轮等联结件时不允许采用直接捶击方法，因该减速机的输出轴结构不能承受轴向的捶击力，可用轴端螺孔旋入螺钉压入联结件。

2、输出轴及输入轴的轴径选用GB1568-79配合。

摆线针轮减速机型号1. 引言摆线针轮减速机是一种常见的机械传动装置，它具有结构紧凑、传动平稳、效率高等优点，被广泛应用于各类机械设备中。

本文将介绍几种常见的摆线针轮减速机型号，包括其特点、应用领域和技术参数等信息。

2. 型号一：XG系列摆线针轮减速机XG系列摆线针轮减速机是一种用于高精度传动的型号，具有以下特点：•结构紧凑，安装方便；•传动效率高，噪音低；•齿轮经过热处理，具有较高的硬度和强度；•适用于各种工业机械设备，如自动化生产线、机床等。

技术参数如下：型号额定输入功率（kW）输出转速范围（rpm）输出扭矩范围（Nm）XG-500.25-0.751800-360020-50XG-1000.5-21500-300050-100XG-2001-51200-2400100-2003. 型号二：ZB系列摆线针轮减速机ZB系列摆线针轮减速机是一种用于中低速传动的型号，具有以下特点：•结构简单，重量轻；•传动平稳，可靠性高；•齿轮采用优质材料，寿命长；•适用于医疗器械、精密仪器等领域。

技术参数如下：型号额定输入功率（kW）输出转速范围（rpm）输出扭矩范围（Nm）ZB-300.1-0.25600-120010-30ZB-600.2-0.5500-100020-60ZB-1200.4-1400-80040-1204. 型号三：WG系列摆线针轮减速机WG系列摆线针轮减速机是一种用于重载传动的型号，具有以下特点：•结构坚固，承载能力高；•传动效率高，寿命长；•齿轮采用特殊设计，运行稳定；•适用于挖掘机、起重机等重型机械设备。

技术参数如下：型号额定输入功率（kW）输出转速范围（rpm）输出扭矩范围（Nm）WG-50020-50300-600500-1000WG-100050-100200-4001000-2000WG-2000100-200150-3002000-40005. 应用领域摆线针轮减速机的应用领域广泛，主要包括以下几个方面：•工业自动化生产线；•机床及数控设备；•医疗器械和精密仪器；•重型机械设备。

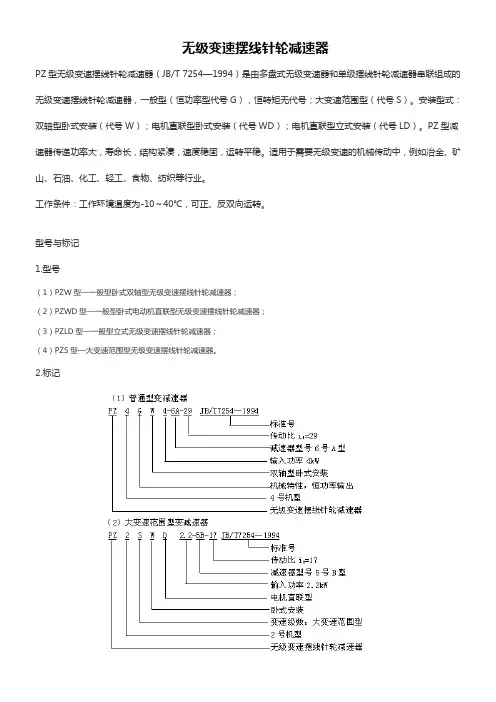

无级变速摆线针轮减速器PZ型无级变速摆线针轮减速器（JB/T 7254—1994）是由多盘式无级变速器和单级摆线针轮减速器串联组成的无级变速摆线针轮减速器，一般型（恒功率型代号G），恒转矩无代号；大变速范围型（代号S）。

安装型式：双轴型卧式安装（代号W）；电机直联型卧式安装（代号WD）；电机直联型立式安装（代号LD）。

PZ型减速器传递功率大，寿命长，结构紧凑，速度稳固，运转平稳。

适用于需要无级变速的机械传动中，例如冶金、矿山、石油、化工、轻工、食物、纺织等行业。

工作条件：工作环境温度为-10～40℃，可正、反双向运转。

型号与标记1.型号（1）PZW型—一般型卧式双轴型无级变速摆线针轮减速器；（2）PZWD型—一般型卧式电动机直联型无级变速摆线针轮减速器；（3）PZLD型—一般型立式无级变速摆线针轮减速器；（4）PZS型—大变速范围型无级变速摆线针轮减速器。

2.标记PZW一般型（卧式双轴型）变减速器要紧尺寸PZW型（卧式双轴型）变减速器要紧尺寸/mm规格代号减速器型号 F E G n d D b h l D1b1h1l1J H M N R C L1 A型1165 85 86 4 1125 8 3516 5 30 150 240 113 190 18 1003682 25 8 34 368 B型 2 30 8 35 3732 A型3 250 100 1514 16 35 10 5520 6 40 168285 150 290 20 140 4354 290 145 169 4 16 45 14 74 295 195 330 22 150 483 B型3 240 110 1254 13 35 10 56 265 160 280 15 120 4364 280 150 144 4 13 45 14 71 285 200 320 20 140 4893 A型5 370 150 206 4 16 55 16 9125 8 50 235352 260 420 25 160 6646 380 275 125 4 22 65 18 89 392 335 430 30 200 706 B型5 340 200 158 4 17 55 16 80 352 250 390 25 160 6496 340 320 155 4 22 70 20 102 392 380 400 25 200 7134 A型6 380 275 125 4 22 65 18 8928 8 50 295426 335 430 30 200 7587 420 320 145 4 22 80 22 109 446 380 470 30 220 796 B型 6 340 320 155 4 22 70 20 102 426 380 400 25 200 7655 A型7 420 320 145 4 22 80 22 10935 10 55 208492 380 470 30 220 9548 480 380 155 4 22 90 25 120 522 440 530 35 250 1012 B型8 420 380 159 4 22 90 24 120 512 440 470 32 240 9946 A型9 560 480 186 4 26 100 28 14148 14 90 285628 560 620 40 290 112410 630 500 230 4 30 110 28 150 663 600 690 45 325 1159 B型9 500 440 200 4 26 100 28 140 618 520 560 35 280 1100注：机型号大于10的减速器与变速器一样不采纳直联型式，二者间推荐采纳联轴器联接。

摆线针轮减速机型号参数
摆线针轮减速机是一种常用的传动装置，用于将高速旋转的输入轴
的转速降低，并传递给输出轴，实现不同轴的转速匹配。

其型号参
数可以包括以下几个方面：
1. 额定输入转速：指减速机能够长期运行的最高输入转速，一般以
转/分钟（rpm）为单位。

2. 额定输出转速：指减速机输出轴的转速，一般以转/分钟（rpm）为单位。

3. 额定输出扭矩：指减速机输出轴可以承受的最大扭矩，一般以牛
顿米（Nm）为单位。

4. 齿轮传动比：指减速机输入轴和输出轴的转速比值，一般为一个
整数。

5. 效率：指减速机的传动效率，即输出轴扭矩与输入轴扭矩之比，
一般以百分比表示。

6. 外形尺寸：指减速机的外形尺寸，包括长度、宽度和高度等尺寸。

7. 重量：指减速机的重量，单位一般为千克（kg）。

8. 使用环境要求：包括工作温度范围、防护等级等。

以上仅为摆线针轮减速机常见的型号参数，具体的参数还需根据实际使用需求进行选择。

不同厂家生产的摆线针轮减速机型号参数可能有所不同，需要根据具体的产品型号进行查询。

Z系列行星摆线减速机型号说明及标记示例（JB/T2982-1994）摆线针轮减速器（JB/T2982—1994）是应用行星传动原理，采用摆线针轮啮合，行星轮齿廓为变幅外摆线的内侧等距曲线，中心轮齿廓为圆形。

具有传动比大、传动效率高、结构紧凑、体积小、质量轻、故障少、寿命长、运转可靠平稳、噪声低、拆装方便、容易维修、过载能力强、耐冲击、惯性力矩小等特点。

可应用于冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、起重、运输等行业。

工作条件：输入轴转速1500；工作环境温度-15～40℃；可正、反双向运转。

型号与标记1.型号（1）ZW型—一级双轴型卧式摆线针轮减速器；（2）ZWD型—一级直联型卧式摆线针轮减速器；（3）ZL型—一级双轴型立式摆线针轮减速器；（4）ZLD型—一级直联型立式摆线针轮减速器；（5）ZWE型—二级双轴型卧式摆线针轮减速器；（6）ZWED型—二级直联型卧式摆线针轮减速器；（7）ZLE型—二级双轴型立式摆线针轮减速器；（8）ZLED型—二级直联型立式摆线针轮减速器；（9）ZWS型—三级双轴型卧式摆线针轮减速器；（10）ZWSD型—三级直联型卧式摆线针轮减速器；（11）ZLS型—三级双轴型立式摆线针轮减速器；（12）ZLSD型—三级直联型立式摆线针轮减速器。

2.标记（1）直联型卧式（2）双轴型立式Z系列行星摆线针轮减速机外形及安装尺寸（一）（JB-T2982-1994）造纸洗浆机用减速机造纸洗浆机用减速机6 460 102 60 155 320 380 350 430 200 340 400 25 4-22 70 20 76 35 10 38.5 3598 570 120 70 159 380 440 440 513 240 420 470 32 4-22 90 24 97 45 14 49 4309 700 140 80 200 440 520 520 605 280 500 560 35 4-26 100 28 108 50 16 55 5286 462 92 60 5 22 100 8-15 400 360 320 70 20 76 35 10 38.5 3498 578 108 70 5 30 115 12-18 490 450 400 90 24 97 45 14 49 3159 700 130 80 8 35 139 12-22 580 520 460 100 28 108 50 16 55 389Z系列行星摆线针轮减速机外形及安装尺寸（二）（JB-T2982-1994）详细介绍：减速器ZLS 、ZLSD 型减速器主要尺寸 /mmZ 系列行星摆线针轮减速机中心圆直径、传动比和输入功率（JB-T2982-1994）详细介绍：一级减速器的针齿中心圆直径d p注：1.二级减速器的针齿中心圆直径由两个一级减速器的针齿中心圆直径确定。

摆线针轮减速机型号规格摆线针轮减速机是一种常用的机械传动装置，具有结构紧凑、传动效率高、稳定性好等特点，在工程机械、汽车制造、船舶工业等领域广泛应用。

本文将介绍摆线针轮减速机的型号规格。

一、减速比摆线针轮减速机的减速比是指输入轴转一圈，输出轴转的圈数。

减速比决定了减速机的减速效果，它与节瓦结构、摆线针轮数量、传动比等因素相关。

不同型号的摆线针轮减速机减速比也不尽相同，根据应用需求选择合适的减速比非常关键。

二、输入转速和总传动比摆线针轮减速机的输入转速指的是输入轴的旋转速度。

总传动比是指输入轴转一圈，输出轴转的圈数。

这两个参数是决定减速机输出轴转速的重要因素。

根据输入转速和总传动比可以计算出减速机的输出转速，确保其满足应用要求。

三、额定输出转矩和额定输出功率额定输出转矩是指减速机可以持续输出的最大转矩，通常以Nm （牛顿·米）为单位。

额定输出功率是指减速机可以持续输出的最大功率，通常以KW（千瓦）为单位。

选择摆线针轮减速机型号时，需要根据需求确定所需的额定输出转矩和额定输出功率，以确保减速机可以正常运行。

四、安装形式和重量摆线针轮减速机的安装形式通常包括法兰安装、轴安装和平台安装。

法兰安装适用于输出轴需要连接其他设备的情况；轴安装适用于需要直接连接输出轴的情况；平台安装适用于减速机需要独立支撑的情况。

此外，摆线针轮减速机的重量也是一个需要考虑的因素，特别是在安装和运输过程中。

五、工作温度和防护等级摆线针轮减速机的工作温度是指减速机可以正常运行的温度范围。

一般来说，减速机的工作温度应该避免超过其额定温度范围，以确保其工作正常。

此外，摆线针轮减速机还应具备一定的防护等级，以防止灰尘、水分、腐蚀等外界物质对其造成损害。

六、噪声和振动摆线针轮减速机在工作过程中会产生噪声和振动，对于一些对噪声和振动敏感的应用场合，需选择低噪声、低振动的摆线针轮减速机型号。

通过优化设计和采用合适的材料，减速机可以降低噪声和振动的产生，提高工作环境的舒适度。

摆线针轮减速机型号表摆线针轮减速机是一种常见的传动装置，广泛应用于各种机械设备中。

在工业领域，摆线针轮减速机被广泛应用于机床、起重设备、输送设备等各种工程机械中。

它的主要作用是减速并传递动力，使得机械设备能够以适当的速度和扭矩运转。

摆线针轮减速机的工作原理是利用摆线针轮传动的原理实现减速。

它由一个摆线针轮和一个针轮组成，通过它们的齿轮啮合来传递动力。

摆线针轮减速机具有结构简单、传动效率高、扭矩传递稳定等特点，因此被广泛应用。

在选择摆线针轮减速机型号时，我们需要根据具体的使用要求和设备参数来进行评估。

下面是一个摆线针轮减速机型号表，供大家参考：型号额定扭矩(N.m) 额定输出转速(r/min) 额定功率(kW) 传动比重量(kg)--------------------------------------------------------XYZ-100 1000 1500 1.5 10:1 35XYZ-200 2000 1200 2.2 15:1 45XYZ-300 3000 1000 3.0 20:1 55--------------------------------------------------------在选择摆线针轮减速机型号时，我们首先需要确定所需的额定扭矩和额定输出转速。

额定扭矩是指摆线针轮减速机能够传递的最大扭矩，而额定输出转速是指摆线针轮减速机输出轴的旋转速度。

根据设备的工作要求和负荷条件，我们可以选择合适的型号。

另外，我们还需要考虑摆线针轮减速机的额定功率和传动比。

额定功率是指摆线针轮减速机能够传递的最大功率，传动比是指摆线针轮减速机输入轴和输出轴的转速比。

根据设备的功率需求和工作条件，我们可以选择适当的型号。

除了上述参数外，摆线针轮减速机的重量也是一个需要考虑的因素。

较大的型号通常具有更高的承载能力，但也会增加设备的重量。

在选择型号时，我们需要综合考虑设备的空间限制和承载能力要求。

引言概述本文将介绍XB摆线针轮减速机样本大全（二）。

XB摆线针轮减速机是一种常用的工业传动设备，具有结构紧凑、传动效率高等特点。

本文将通过5个大点来详细阐述XB摆线针轮减速机的样本和特点。

正文内容一、样本介绍2.样本分类：根据不同的型号规格和应用场景，XB摆线针轮减速机样本分为多个类别，如低速型、高速型、高精度型等。

二、低速型摆线针轮减速机样本1.特点概述：低速型摆线针轮减速机适用于低速高扭矩传动，具有结构简单、传动平稳等特点。

2.型号规格：介绍不同型号的低速型摆线针轮减速机的设计参数，如减速比、额定扭矩等。

3.应用场景：详细介绍低速型摆线针轮减速机在机械设备中的应用场景，如印刷机械、包装机械等。

三、高速型摆线针轮减速机样本1.特点概述：高速型摆线针轮减速机适用于高速传动，具有传动效率高、工作平稳等特点。

2.型号规格：介绍不同型号的高速型摆线针轮减速机的设计参数，如减速比、额定转速等。

3.应用场景：详细介绍高速型摆线针轮减速机在机械设备中的应用场景，如机床、风机等。

四、高精度型摆线针轮减速机样本1.特点概述：高精度型摆线针轮减速机适用于对传动精度要求较高的场景，具有传动精度高、噪音低等特点。

2.型号规格：介绍不同型号的高精度型摆线针轮减速机的设计参数，如减速比、额定精度等。

3.应用场景：详细介绍高精度型摆线针轮减速机在精密仪器、等领域的应用场景。

五、其他型号摆线针轮减速机样本1.特点概述：介绍其他型号的摆线针轮减速机的特点和应用范围。

2.型号规格：详细介绍其他型号的摆线针轮减速机的设计参数和性能指标。

3.应用场景：其他型号摆线针轮减速机在不同行业中的应用案例。

总结本文详细介绍了XB摆线针轮减速机样本大全（二），通过对不同类型的摆线针轮减速机进行分类，我们可以更好地了解各种型号的优缺点和应用场景。

在工业传动设备的选择时，可以根据实际需求选择适合的摆线针轮减速机型号，以提高传动效率和工作稳定性。

•摆线针轮减速机系列型号对照表及表示法一、摆线针轮减速机结构型号表示法：1、B系列摆线针轮减速机BW脚板式卧装双轴型BL法兰式立装双轴型BWY脚板式卧装专用电动机直联型BLY法兰式立装专用电动机直联型BWD脚板式卧装普通电动机直联型BLD法兰式立装普通电动机直联型BWED双级脚板式卧装普通电动机直联型BLED双级法兰式立装专用电动机直联型等系列摆线针轮减速机2、X系列摆线针轮减速机XW脚板式卧装双轴型XL法兰式立装双轴型XWY脚板式卧装专用电动机直联型XLY法兰式立装专用电动机直联型XWD脚板式卧装普通电动机直联型XLD法兰式立装普通电动机直联型XWED双级脚板式卧装普通电动机直联型XLED双级法兰式立装普通电动机直联型等系列摆线针轮减速机二、摆线针轮减速机的型号及种类：B系列单级机型有：0 1 2 3 4 5 6 7 8 9 120 150 180 220 270 330 390 450 550650 12 15 18 22 27 33 39 45 55 65X系列单级机型有：X2 X3 X4 X5 X6 X7 X8 X9 X10 X11其减速比有：7 9 11 13 15 17 19 21 23 25 27 29 35 39 43 47 59 71 87 双级机型有：10 20 21 30 31 41 42 53 63 74 84 85 95 106 1512 1812 2212 2215 2715 2718 3318 3322 3922 4527 5533其减速比有：121 187 289 385 473 595 731 841 1003 1225 1505 1849 20652537 3481 5133 7569常州市武英减速机械有限公司友情供稿。

详细内容如下:一、X系列摆线针轮减速机型号XW0、XWD0、XW1、XWD1、X2、XWD2、XW3、XWD3、XW4、XWD4、XW5、XWD5、XW6、XWD6、XW7、XWD7、XW8、XWD8、XW9、XWD9、XW10、XWD10、XW11、XWD11、XW12、XWD12XL0、XLD0、XL、XLD1、XL2、XLD2、XL3、XLD3、XL4、XLD4、XL5、XLD5、XL6、XLD6、XL7、XLD7、XL8、XLD8、XL9、XLD9、XL10、XLD10、XL11、XLD11、XL12、XLD12、XWE00、XWED00、XWE20、XWED20、XWE32、XWED32、XWE42、XWED42、XWE53二、B系列（化工部标准）行星摆线针轮减速机型号BW0、、BWD0、BW1、BWD1、BW2、BWD2、BW3、BWD3、BW4、BWD4、BW5、BWD5、BW6、BWD6、BW7、BWD7、BW8、BWD8、BW9、BWD9、BL0、BLD0、BL1、BLD1、BL2、BLD2、BL3、BLD3、BL4、BLD4、BL5、BLD5、BL6、BLD6、BL7、BLD7、BL8、BLD8、BL9、BLD9、BWE20、BWED20、BWE30、BWED30、BWE31、BWED31、BWE41、BWED41、BWE42、BWED42、BWE52、BWED52、BWE53、BWED53、BWE63、BWED63、BWE74、BWED74、BWE85、BWED85、BWE95三、B系列（上海变速机械厂标准）摆线针轮减速机型号BW12、BWD12、BW15、BWD15、BW18、BWD18、BW22、BWD22、BW27、BWD27、BW33、BWD33、BW39、WD39、BW45、BWD45、BW55、BWD55、BL12、BLD12、BL15、BLD15、BL18、BLD18、BL22、BLD22、BL27、BLD27、BL33、BLD33、BL39、LD39、BL45、BLD45、BL55、BLD55、BWE1512、BWED1512、BWE1812、BWED1812、BWE2212、BWED2212、BWE2215、BWED2215、BWE2715、BWED2715、BWE2718、BWED2718、BWE3318、BWED3318四、JB/T5561-1991摆线针轮减速机型号SB120、SB150、SB180、SB220、SB270、SB330、SB390、SB450五、B系列（一机部标准）摆线针轮减速机型号BW12、BWD12、BW15、BWD15、BW18、BWD18、BW22、BWD22、BW27、BWD27、BW33、BWD33、BW39、BWD39、BW45、BWD45、BW55、BWD55、BW65、BWD65、BL12、BLD12、BL15、BLD15、BL18、BLD18、BL22、BLD22、BL27、BLD27、BL33、BLD33、BL39、BLD39、BL45、BLD45、BL55、BLD55、BL65、BLD65、BWE1812、BWED1812、BWE2215、BWED2215、BWE2715、BWED2715、BWE3322、BWED3322、BWE3922、BWED3922、BWE4527、BWED5527六、JXJ系列行星摆线针轮减速机型号XJ0、JXJ0、XJ1、JXJ1、XJ2、JXJ2、XJ3、JXJ3、XJ4、JXJ4、XJ5、JXJ5、XJ6、JXJ6、XJL0、JXJL0、XJL1、JXJL1、XJL2、JXJL2、XJL3、JXJL3、XJL4、JXJL4、XJL5、JXJL5、XJL6、JXJL6、XJE10、JXJE10、XJE20、JXJE20、XJE31、JXJE31、XJE41、JXJE41、XJE42、JXJE42、XJE52、JXJE52、XJE53、JXJE53、XJE63、JXJE63、XJLE10、JXJLE10、XJLE20、JXJLE20、XJLE31、JXJLE31、XJLE41、JXJLE41、XJLE42七、QW系列轻型摆线针轮减速机型号:QW8301、QW8302、QW8303、QW8304、QW8305、QW8301、QW8302、QW8303、QW8304、QW8305、QW8331、QW8342、QW8353、QW8331、QW8342、QW8353八、ADC系列行星摆线针轮减速机型号:ANHM-9085～9125、AHHM-9135～9165、AHHM-9175～9195、AHHM-9205～9225、AHHM-9235～9265 、ANHM-9095～9115TB、AHHM-9135～9185TA 、AHHM-9165TC～9195TB、AHHM-9205TA～9225TB、AHHM-9235～9255TB、AHHM-9265TA～9275TA、ANVM-9085～9125TB、ADVM-9135～9155TB、ADVM-9165～9195、ADVM-9205～9225九、台湾传仕600系列摆线针轮减速机型号(THM607、THM608、THM609、THM610、THM611）(THM612、THHM613、THHM614、THHM615、THHM616）(THHM617、THHM618、THHM619、THHHM620、THHM621）(THHM622、THHM623、THHM624、THHM625、THHM626）(THM607/07、THM608/07、THM609/08、THM610/08、THM611/08、THM611/09) (THHM613/08、THHM613/09、THHM613/10、THHM614/08、THHM614/09、THHM614/10) 十、800系列摆线针轮减速机型号THM-806、THM-807、THM-808、THM-809、THM-810、THM-811、THM-812、THM-813、THM-814、THM-815、THM-816、THM-817、THM-818、THM-819、THM-820、THM-821、THM-822、THM-823、THM-824、THM-825、THM-826、TVM-806、TVM-807、TVM-808、TVM-809、TVM-810、TVM-811、TVM-812、TVM-813十一、8000系列单级卧式摆线针轮减速机型号：XW8075、XW8085、XW8095、XW8105、XW8115、XW8125、XW8130、XW8135、XW8145、XW8155、XW8160、XW8165、XW8170、XW8175、XW8180、XW8185、XW8190、XW8195、XW8205、XW8215、XW8225、XW8235、XW8245、XW8255、XW8265、XW8270、XW8275 8000十二、新型9000系列摆线针轮减速机型号:9075、9085、9095、9105、9115、9125、9130、9135、9145、9155、9160、9165、9170、9175、9180、9185、9190、9195、9205 9215、9225、9235、9245、9255、9265、9270、9275 9075A、9085A、9095A、9105A、9115A、9115B、9130A、9130B、9130C、9135A、9135B、9135C、9145A 9145B、9145C、9160A、9160B、9160C、9165A、9165B、9165C、9170A、9170B、9170C、9175A、9175B 9175C、9180A、9180B、9185A。

目录1 加热炉设计条件及基本参数 41.1. 加热炉基本参数 41.1.1. 加热炉形式、数量 41.1.2. 燃料及其发热量 41.1.3. 钢坯加热温度 41.1.4. 加热加热质量要求 41.1.5. 加热炉单耗 41.1.6. 加热能力 41.1.7. 装出炉方式 41.1.8. 冷却方式 41.1.9. 加热炉控制水平 41.2. 公用设施条件 42 加热炉工艺过程简述、平面布置及土建8 2.1. 工艺过程简述82.2. 加热炉区域平面布置102.3. 加热炉区土建103 加热炉设备及设施123.1. 炉型结构123.2. 加热炉的主要结构尺寸123.3. 炉体钢结构123.3.1. 炉底钢结构123.3.2. 侧墙钢结构123.3.3. 端墙钢结构123.3.4. 炉顶钢结构133.3.5. 平台、走廊、楼梯、栏杆133.4. 加热炉砌体结构133.4.1. 加热炉不同部位耐火材料选用结构13 3.4.2. 选用耐火材料的主要性能：143.5. 支撑梁及垫块163.6. 水封槽及刮渣机构173.7. 炉门及观察孔173.7.1. 装料门173.7.2. 出料门173.7.3. 检修门183.7.4. 排渣管183.8. 加热炉燃烧系统183.8.1. 供热能力配置及烧嘴型式183.8.2. 蓄热体193.8.3. 换向系统203.8.4. 助燃空气系统203.8.5. 天然气系统213.8.6. 排烟系统223.8.7. 氮气吹扫及放散系统223.8.8. 压缩空气系统233.8.9. 点火烘炉系统233.9. 水冷系统234 加热炉汽化冷却系统244.1. 循环系统特性与组成244.1.1. 特点244.1.2. 系统参数244.1.3. 系统组成254.2. 主要设备274.3. 设备布置294.4. 热力管道294.5. 汽化冷却系统检测、控制项目295 加热炉区机械设备315.1. 装料悬臂辊道315.2. 出料悬臂辊道315.3. 缓冲挡板325.4. 装料推钢机325.5. 炉底步进机械335.6. 液压系统365.7. 干油集中润滑系统416 加热炉一级自动化系统426.1. 概述426.2. 自动化控制系统的结构设计426.3. 加热炉仪表控制系统436.3.1. 炉温控制436.3.2. 煤气总管压力控制456.3.3. 空气总管压力控制456.3.4. 炉膛压力的调节466.3.5. 蓄热换向控制466.3.6. 水封槽液位测量476.3.7. 仪控安全保护系统设计476.3.8. 设备故障处理对策486.3.9. 报警等级一览表486.3.10. 仪表检测与控制项目496.4. 汽化冷却控制系统506.4.1. 主要检测项目506.4.2. 汽化冷却仪表控制系统功能50 6.4.3. 汽化冷却电气控制系统526.5. 加热炉区传动及供电526.5.1. 电气设备的适用规范526.5.2. 技术条件526.5.3. 低压供电系统536.5.4. 操作设备546.5.5. 低压配电系统的保护556.5.6. 防雷接地与工作接地556.5.7. 炉区检修电源556.5.8. 主要设备选择556.6. 加热炉电气基础自动化556.6.1. 装料部分566.6.2. 炉内运动部分566.6.3. 出料部分576.6.4. 加热炉其它电气控制586.6.5. 一座加热炉本体现场传感器表586.7. 操作站画面设置586.7.1. 流程图监控功能586.7.2. 实时趋势监视功能606.7.3. 参数操作、调整功能606.7.4. 报警管理功能606.7.5. 历史数据管理功能606.7.6. 报表功能616.7.7. 操作等级功能617 节能、环保、安全措施627.1. 节能措施627.2. 环保措施627.3. 安全措施637.4. 防护安全措施638 加热炉技术性能表651 加热炉设计条件及基本参数1.1. 加热炉基本参数1.1.1. 加热炉形式、数量一座步进梁式、空气单蓄热式连续加热炉。

摆线针轮减速机型号表示及其详细性能介绍行星摆线针轮减速机全数传动装置可分为三部份：输入部份、减速部份、输出部份。

在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。

当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而取得减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而取得较低的输出转速。

■摆线针轮减速机特点〇高速比和高效率单级传动，就能够达到1：87的减速比，效率在90％以上，若是采纳多级传动，减速比更大。

〇结构紧凑体积小由于采纳了行星传动原理，输入轴输出轴在同一轴心线上，使其机型取得尽可能小的尺寸。

〇运转平稳噪声低摆线针齿啮合齿数较多，重叠系数大和具有机件平稳的机理，使振动和嗓声限制在最小程度。

〇利用靠得住、寿命长因要紧零件采纳高碳铬钢材料，经淬火处置（HRC58～62）取得高强度，而且，部份传动接触采纳了转动摩擦，因此经久耐用寿命长。

〇设计合理，维修方便，容易分解安装，最少零件个数和简单的润滑，使摆线针轮减速机深采纳户的信任。

三、型号型行星摆线针轮减速机是上海摆线减速机厂技术人员严格依照国际传动机械协会标ISO/AMS-P38-1998和最新的国家机械工业部标准JB/T 6957-1993进行设计制造的高效传动产品。

该类型产品采纳国际先进的传动机械模型优化设计而成。

采纳摆线针齿啮合、行星式传动原理。

能够普遍的应用于石油、环保、化工、水泥、输送、纺织、制药、食物、印刷、起重、矿山、冶金、建筑、发电等行业，做为驱动或减速装置。

8000系列行星摆线针轮减速机8000系列摆线针轮减速机产品特点行星摆线减速机是一种应用行星传动原理，采用摆线针轮啮合，设计先进、结构新颖的减速机构。

这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机，在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。

产品特点1.传动比大。

一级减速时传动比为1/6--1/87。

两级减速时传动比为1/99--1/7569；三级传动时传动比为1/5841--1/658503。

另外根据需要还可以采用多级组合，速比达到指定大。

2.传动效率高。

由于啮合部位采用了滚动啮合，一般一级传动效率为90%--95%。

3.结构紧凑，体积小，重量轻。

体积和普通圆柱齿轮减速机相比可减小2/1--2/3。

4.故障少，寿命长。

主要传动啮合件使用轴承钢磨削制造，因此机械性能与耐磨性能均佳，又因其为滚动摩擦，因而故障少，寿命长。

5.运转平稳可靠。

因传动过程中为多齿啮合，所以使之运转平稳可靠，噪声低。

6.拆装方便，容易维修。

7.过载能力强，耐冲击，惯性力矩小，适用于起动频繁和正反转运转的特点。

8000系列摆线针轮减速机标记方法及其使用条件(2)使用条件1)适用于连续工作制,允许正、反向运转。

2）输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。

3）卧式双轴型减速器输出轴应处于水平位置工作，必须倾斜使用时请与制造厂联系。

4）立式减速器输出轴应垂直向下使用，8155以下机型号为油脂润滑，可以水平使用。

5）润滑方式下表。

6)润滑油使用环境温度为-10~50°C，若超出温度范围，请与制造厂联系。

8000系列XW、XWD型摆线针轮减速机外形及安装尺寸系列机座号外形尺寸安装尺寸输出轴尺寸输入轴尺寸H M N DC A L I C G R E F V n-d D e b h s t D1 e1 b1h1t18000系列8075A 138 84 144 110 125 178 80 41 10 60 120 35 4- 9 14 25 5 16 ─11 12 25 4 13.5 9.58085A 138 84 144 110 131 184 80 47 10 60 120 35 4- 9 18 30 6 20.5 ─14.5 12 25 4 13.5 9.5 8095A 207 130 180 150 190 243 100 60 12 90 150 40 4-11 28 35 8 31 ─24 12 25 4 13.5 9.5 8105A 207 135 180 150 204 257 100 60 12 90 150 40 4-11 28 35 8 31 ─24 12 25 4 13.5 9.5 8115A 257 155 230 204 240 293 120 82 15 115 190 55 4-14 38 55 10 41 ─33 12 25 4 13.5 9.5 8115B 257 155 230 204 252 312 120 82 15 115 190 55 4-14 38 55 10 41 ─33 15 25 5 17 12 8130A300 195 330 230 294 347 150 100 22 145 290 65 4-18 50 70 14 53.5 M10 44.5 12 25 4 13.5 9.5 8135B8130A300 195 330 230 303 369 150 100 22 145 290 65 4-18 50 70 14 53.5 M10×18 44.5 15 25 5 17 12 8135B8130A300 195 330 230 317 369 150 100 22 145 290 65 4-18 50 70 14 53.5 M10×18 44.5 15 25 5 17 9.5 8135B8145A 300 195 330 230 314 367 150 120 22 145 290 65 4-18 50 90 14 53.5 M10×18 44.5 12 25 4 13.5 9.5 8145B 300 195 330 230 323 383 150 120 22 145 290 65 4-18 50 90 14 53.5 M10×18 44.5 15 25 5 17 12 8145C 300 195 330 230 337 389 150 120 22 145 290 65 4-18 50 90 14 53.5 M10×18 44.5 15 25 5 17 128160A356 238 410 300 373 433 160 139 25 150 370 75 4-18 60 90 18 64 M10×18 53 15 25 5 17 12 8165A8160B356 238 410 300 384 439 160 139 25 150 370 75 4-18 60 90 18 64 M10×18 53 15 25 5 17 12 8165B8160C356 238 410 300 389 462 160 139 25 150 370 75 4-18 60 90 18 64 M10×18 53 18 35 6 20.5 14.5 8165C8170A425 335 430 340 418 478 200 125 30 275 380 80 4-22 70 90 20 74.5 M12×24 62.5 15 25 5 17 12 8175A8170B425 335 430 340 432 484 200 125 30 275 380 80 4-22 70 90 20 74.5 M12×24 62.5 15 25 5 17 12 8175B8170C425 335 430 340 436 509 200 125 30 275 380 80 4-22 70 90 20 74.5 M12×24 62.5 18 35 6 20.5 14.5 8175C8180A460 380 470 370 474 526 220 145 30 320 420 85 4-22 80 110 22 85 M12×24 71 15 25 5 17 12 8185A8180B460, , 380 470 370 496 577 220 145 30 320 420 85 4-22 80 110 22 85 M12×24 71 22 40 6 24.5 18.5 8185B8190A529 440 530 430 556 629 250 170 35 380 480 90 4-26 95 135 25 100 M20×34 86 18 35 6 24.5 14.5 8195A8190B529 440 530 430 572 653 250 170 35 380 480 90 4-26 95 135 25 100 M20×34 86 22 40 6 24.5 18.5 8195B8205A 530 440 530 448 597 670 250 215 35 360 440 100 4-26 100 165 28 106 M20×34 90 18 35 6 20.5 14.58205B 530 440 530 448 624 705 250 215 35 360 440 100 4-26 110 165 28 106 M20×34 90 22 40 6 24.5 18.58215A 575 475 580 485 650 731 265 210 40 395 480 110 4-26 110 165 28 116 M20×34 100 22 40 6 24.5 18.58215B 575 475 580 485 675 780 265 210 40 395 480 110 4-26 110 165 28 116 M20×34 100 30 45 8 33 268225A 610 520 620 526 692 773 280 230 40 420 540 115 4-33 120 165 32 127 M20×34 109 22 40 6 24.5 18.58225B 610 520 620 526 735 860 280 230 40 420 540 115 4-33 120 165 32 127 M20×34 109 35 55 10 38 308235A 667 560 670 562 778 883 300 260 45 460 580 120 4-33 130 200 32 137 M24×41 119 30 45 8 33 268235B 667 560 670 562 800 938 300 260 45 460 580 120 4-33 130 200 32 137 M24×41 119 40 65 12 43 358245A 729 580 720 614 816 921 335 263 45 480 630 128 4-39 140 200 36 148 M24×41 128 30 45 8 33 268245B 729 580 720 614 837 975 335 263 45 480 630 128 4-39 140 200 36 148 M24×41 128 40 65 12 43 358255A 815 630 780 670 956 1081 375 320 50 520 670 140 4-39 160 240 40 169 M30×49 147 35 55 10 38 308255B 815 630 780 670 978 1133 375 320 50 520 670 140 4-39 160 240 40 169 M30×49 147 45 70 14 48.5 39.58265A 874 700 880 736 1088 1243 400 390 55 590 770 160 4-45 170 300 40 179 M30×49 157 45 70 14 48.5 39.58270A1163 1040 1160 950 1351 1504 540 485 60 420×2 1050 200 6-45 180 330 45 190 M42×52 165 45 70 14 48.5 39.5 8275A8000系列XL、XLD型摆线针轮减速机外形及安装尺寸系列机座号外形尺寸安装尺寸输出轴尺寸输入轴尺寸D2L1CF D3D4P E M n-d D e b h s t D1e1b1h1t18000 系列8075 120 145 55 102 80 3 8 34 6- 9 14 25 5 16 ─11 12 25 4 13.5 9.5 8085 160 151 56 134 110 3 9 42 4- 11 18 30 6 20.5 ─14.5 12 25 4 13.5 9.5 8095 160 202 94 134 110 3 9 48 4- 11 28 35 8 31 ─24 15 25 5 17 12 8105 160 208 108 134 110 3 9 48 4- 11 28 35 8 31 ─24 15 25 5 17 12 8115 210 259 123 180 140 4 13 69 6- 11 38 55 10 41 ─33 18 35 6 20.5 14.5 8125 210 259 123 180 140 4 13 69 6- 11 38 55 10 41 ─33 18 35 6 20.5 14.5 8130 260 321 164 230 200 4 15 76 6- 11 50 61 14 53.5 M10 44.5 22 40 6 24.5 18.5 8135 260 321 164 230 200 4 15 76 6- 11 50 61 14 53.5 M10 44.5 22 40 6 24.5 18.58145 260 341 164 230 200 4 15 96 6- 11 50 81 14 53.5 M10 44.5 22 40 6 24.5 18.5 8155 260 341 164 230 200 4 15 96 6- 11 50 81 14 53.5 M10 44.5 22 40 6 24.5 18.5 8160 340 413 219 310 270 4 20 89 6- 11 60 80 18 64 M10 53 30 45 8 33 26 8165 340 413 219 310 270 4 20 89 6- 11 60 80 18 64 M10 53 30 45 8 33 26 8170 400 477 258 360 316 5 22 94 8- 14 70 84 20 74.5 M12 62.5 35 55 10 38 30 8175 400 477 258 360 316 5 22 94 8- 14 70 84 20 74.5 M12 62.5 35 55 10 38 30 8180 430 527 279 390 345 5 22 110 8- 18 80 100 22 85 M12 71 40 65 12 43 35 8185 430 527 279 390 345 5 22 110 8- 18 80 100 22 85 M12 71 40 65 12 43 35 8190 490 617 320 450 400 6 30 145 12- 18 95 125 25 100 M20 86 45 70 14 48.5 39.5 8195 490 617 320 450 400 6 30 145 12- 18 95 125 25 100 M20 86 45 70 14 48.5 39.5 8205 455 678 298 405 355 5 30 204 8- 22 100 165 28 106 M20 90 45 82 14 48.5 39.5 8215 490 708 323 440 390 7 35 203 8- 24 110 165 28 116 M20 100 50 82 14 53.5 44.5 8225 535 752 356 475 415 10 35 210 8- 27 120 165 32 127 M20 104 55 82 16 59 49 8235 570 839 378 510 450 10 40 250 8- 27 130 200 32 137 M24 119 60 105 18 64 53 8245 635 877 407 560 485 10 40 250 8- 33 140 200 36 148 M24 128 65 105 18 69 58 8255 685 1040 480 610 535 10 45 295 8- 33 160 240 40 169 M30 147 80 130 22 85 71 8265 750 1150 532 750 570 10 50 360 8- 39 170 300 40 179 M30 170 80 130 22 85 71 8270 1160 1462 796 1160 900 10 60 355 8- 39 180 320 45 190 M30 180 90 150 25 95 81 8275 1160 1462 796 1160 900 10 60 355 8- 39 180 320 45 190 M30 180 90 150 25 95 818000系列XWE、XWED型摆线针轮减速机外形及安装尺寸系列机座号外形尺寸安装尺寸输出轴尺寸输入轴尺寸H M N DC A L I C G R E F V n-d D e b h s t D1 e1b1h1t18000系列8075A 138 84 144 110 125 178 80 41 10 60 120 35 4- 9 14 25 5 16 ─11 12 25 4 13.5 9.5 8085A 138 84 144 110 131 184 80 47 10 60 120 35 4- 9 18 30 6 20.5 ─14.5 12 25 4 13.5 9.5 8095A 207 130 180 150 190 243 100 60 12 90 150 40 4-11 28 35 8 31 ─24 12 25 4 13.5 9.5 8105A 207 135 180 150 204 257 100 60 12 90 150 40 4-11 28 35 8 31 ─24 12 25 4 13.5 9.5 8115A 257 155 230 204 240 293 120 82 15 115 190 55 4-14 38 55 10 41 ─33 12 25 4 13.5 9.5一级直联型（XWD、XLD型）承载能力（配1500r/min电机）一级双轴型（XW、XL型）承载能力[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]11 / 11。

WB系列微型摆线针轮减速机
特点
WB系列减速机具有传动比大、效率高、体积小、质量轻、经久耐用、使用可靠、寿命长，可在任何角度任何方向安装使用等特点。

适用用于食品机械、印刷机械、纺织机械、橡塑机械、制药机械、陶瓷机械及各种工业生产流水线的减速装置与传动装置。

微型减速机型号、减速比及其表示方法
a、单级减速比机型有WB65型、WB85型、WB100型、WB120型、WB150型。

其减速比分别有9、11、17、23、
29、35、43、59、71、87。

b、双级减速比机型有WBE1065型、WBE1285型、WBE1510型。

其减速比分别有：121、187、289、385、473、595、731、989、1225、1849。

WB一级微型减速机型号规格选型参数
●表示电机可全容量使用○表示电机小于设计功率表示电机大于设计功率▲表示单相电阴启动电机★表示单相电容机※表示单相电动机。

● 表示电机可全容易使用○表示电机小于设计功率△表示电机大于设计功率▲表示单相电阻启动电机★表示单相容启动电机※表示单相电容运转电动机。

WB、WBD型卧式单级微型摆线减速机外型及安装尺寸
WBL 、WBLD 型立式单级微型摆线针轮减速机外型及安装尺寸
注：L2视电机尺寸决定
WBE 、WBED 型立式单级微型摆线针轮减速机外型及安装尺寸
WBLE、WBLED型立式双级微型摆线针轮减速机外型及安装尺寸
WB系列微型摆线针轮减速机常用电机及电机外形尺寸
WB系列微型摆线针轮减速机许用扭矩。
