让你⼀⽬了然的液压原理图!
液压系统主要分为传动系统和控制系统。
液压传动系统的主要功⽤是传递动⼒和运动,输送液压油,液压油进⼊油缸的腔内,控制油缸活塞杆伸出或缩回来执⾏各种动作。
如图⽰,油缸右边部分带活塞杆为有杆腔,另外⼀边为⽆杆腔。
当液压油进⼊⽆杆腔,活塞杆被推出;当液压油进⼊有杆腔,活塞杆被退回。
上图为最简单的⼀套液压系统(或称液压泵站),油泵电机等组成动⼒源把油输送到油缸中,⽽电磁阀起到换向的功能,使得油缸活塞杆伸出,或者缩回。
各部件作⽤
油缸:执⾏元件
电磁换向阀:液路系统中⽤来实现液路的通断或液流⽅向的改变。
节流阀:通过改变节流截⾯或节流长度以控制流体流量
压⼒管路过滤器:清除或阻挡杂质,防⽌元件磨损或卡死
溢流阀:定压溢流、稳压、系统卸荷和安全保护作⽤
油泵:将原动机的机械能转换成液压能
电机:动⼒源
3种常见液压阀动画
单向阀
液动换向阀
⼿动换向阀
三位五通换向阀
三位四通换向阀
⼆位⼆通换向阀
溢流阀
减压阀
顺序阀
节流阀
调速阀
机械⼿伸缩伺服机构
插装阀。
油压缓冲器原理
油压缓冲器是一种常见的液压元件,用于减缓和平稳控制机械运动的速度和力量。
它的主要原理是利用液体的不可压缩性和流动性来实现缓冲效果。
油压缓冲器由缸体、活塞、密封件、油口和油孔等组成。
工作时,油压缓冲器通过活塞将液体封入缸体内,当机械件受到冲击力时,液体在缸体内压力迅速上升,活塞开始移动。
同时,通过油口和油孔,缓冲器内的液体开始流动,从而实现减缓和平稳控制运动的效果。
油压缓冲器的原理可以通过以下几个方面来解释。
首先,液体的不可压缩性使得液体在受到外力时能够承受较大的压力,从而吸收和缓冲冲击力。
其次,液体的流动性使得液体能够在缓冲器内流动,从而实现平稳控制运动的效果。
此外,通过控制油口和油孔的大小和位置,可以进一步调节液体的流动速度和压力,从而实现更精确的缓冲效果。
油压缓冲器在工程领域有着广泛的应用。
例如,在工业机械设备中,油压缓冲器可以用于减缓和平稳控制机械运动的速度和力量,从而保护机械设备和提高工作效率。
在汽车制造业中,油压缓冲器可以用于减少车辆行驶过程中的颠簸和震动,提高驾乘的舒适性和安全性。
在建筑工程中,油压缓冲器可以用于控制大型机械设备的运动,
避免因运动过快而产生的意外情况。
油压缓冲器是一种利用液体的不可压缩性和流动性来实现缓冲效果的液压元件。
它通过控制液体的流动速度和压力,减缓和平稳控制机械运动的速度和力量。
油压缓冲器在工程领域有着广泛的应用,可以提高机械设备的工作效率和运行安全性。

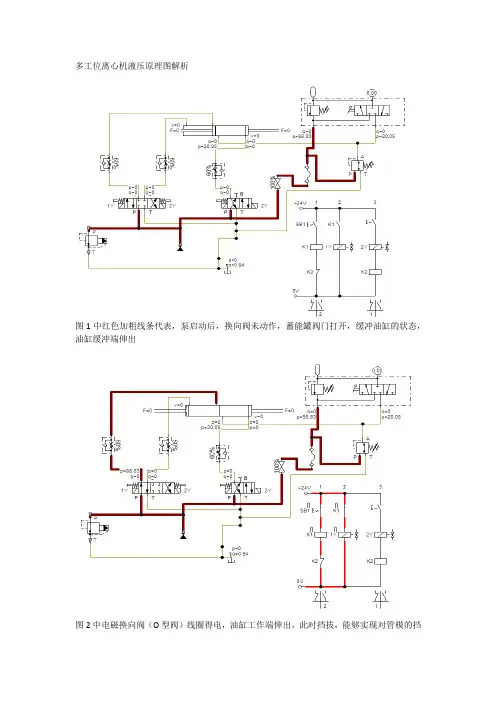

多工位离心机液压原理图解析
图1中红色加粗线条代表,泵启动后,换向阀未动作,蓄能罐阀门打开,缓冲油缸的状态,油缸缓冲端伸出
图2中电磁换向阀(O型阀)线圈得电,油缸工作端伸出,此时挡拔,能够实现对管模的挡
位作用。
图3中,电磁换向阀(o型阀)另一端得电,同时两位四通换向阀线圈得电,此时,缓冲油缸工作端和缓冲端,全部收回,管模从挡拔出,放出。
图4中,和图3中,不一样点,在于蓄能罐压力高于油缸收回推力,所以油缸缓冲端不能收回P100>P98.83,所以正常工作时蓄能罐的压力不能设定太高。
图5中,将电此换向阀O型阀,更换为Y型阀,当阀芯处于中位,也就是电磁阀不得电时,油缸工作端,活塞杆出现自动回收状态,
O型阀有自锁作用,能够实现任意位置的停止;
Y型阀,油缸处于浮动状态,需要实现任意位置的停止,必须和单向阀配套使用
(换向阀+液控单向阀+节流阀)。

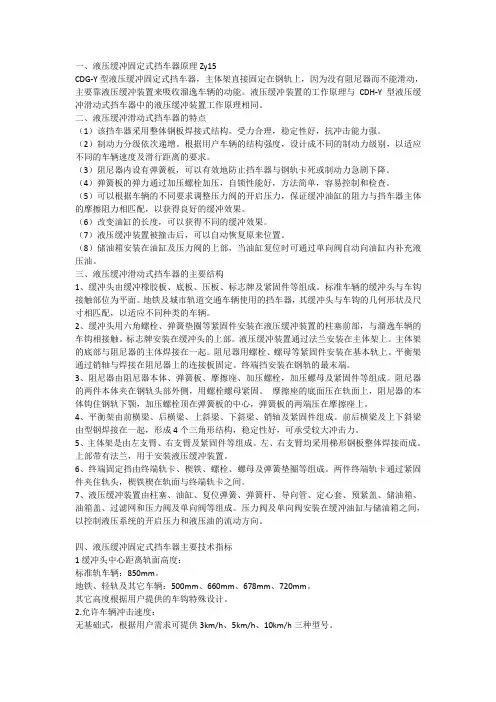

一、液压缓冲固定式挡车器原理Zy15CDG-Y型液压缓冲固定式挡车器,主体架直接固定在钢轨上,因为没有阻尼器而不能滑动,主要靠液压缓冲装置来吸收溜逸车辆的动能。
液压缓冲装置的工作原理与CDH-Y型液压缓冲滑动式挡车器中的液压缓冲装置工作原理相同。
二、液压缓冲滑动式挡车器的特点(1)该挡车器采用整体钢板焊接式结构。
受力合理,稳定性好,抗冲击能力强。
(2)制动力分级依次递增。
根据用户车辆的结构强度,设计成不同的制动力级别,以适应不同的车辆速度及滑行距离的要求。
(3)阻尼器内设有弹簧板,可以有效地防止挡车器与钢轨卡死或制动力急剧下降。
(4)弹簧板的弹力通过加压螺栓加压,自锁性能好,方法简单,容易控制和检查。
(5)可以根据车辆的不同要求调整压力阀的开启压力,保证缓冲油缸的阻力与挡车器主体的摩擦阻力相匹配,以获得良好的缓冲效果。
(6)改变油缸的长度,可以获得不同的缓冲效果。
(7)液压缓冲装置被撞击后,可以自动恢复原来位置。
(8)储油箱安装在油缸及压力阀的上部,当油缸复位时可通过单向阀自动向油缸内补充液压油。
三、液压缓冲滑动式挡车器的主要结构1、缓冲头由缓冲橡胶板、底板、压板、标志牌及紧固件等组成。
标准车辆的缓冲头与车钩接触部位为平面。
地铁及城市轨道交通车辆使用的挡车器,其缓冲头与车钩的几何形状及尺寸相匹配,以适应不同种类的车辆。
2、缓冲头用六角螺栓、弹簧垫圈等紧固件安装在液压缓冲装置的柱塞前部,与溜逸车辆的车钩相接触。
标志牌安装在缓冲头的上部。
液压缓冲装置通过法兰安装在主体架上。
主体架的底部与阻尼器的主体焊接在一起。
阻尼器用螺栓、螺母等紧固件安装在基本轨上。
平衡架通过销轴与焊接在阻尼器上的连接板固定。
终端挡安装在钢轨的最末端。
3、阻尼器由阻尼器本体、弹簧板、摩擦座、加压螺栓,加压螺母及紧固件等组成。
阻尼器的两件本体夹在钢轨头部外侧,用螺栓螺母紧固。
摩擦座的底面压在轨面上,阻尼器的本体钩住钢轨下颚,加压螺栓顶在弹簧板的中心,弹簧板的两端压在摩擦座上。
浅析液压缸的缓冲装置液压缸带动工作部件运动,当达到行程终点时,由于运动件的惯性作用,会产生液压冲击以及使活塞与端盖之间产生机械撞击。
加速各部件的损坏。
为防止这种现象的发生,通常当活塞运动速度大于0.2m/s 时,需采取缓冲措施,即在液压缸末端设置缓冲装置。
缓冲装置结构形式虽然多种多样,但原理是一样的,都是利用对油液的节流措施产生背压来降低运动部件的速度。
液压缸中使用的缓冲装置,常见的有环状间隙式、可调式以及外加缓冲回路等。
图1所示是环状间隙式缓冲装置。
它由活塞上的圆柱形凸台和缸盖上的凹腔组成。
当活塞运动近端盖时,凸台进入凹腔中,将封闭在活塞与端盖间的油液从环状间隙&中挤出。
这样活塞就受到一个很大的阻力,运动速度就减慢下来,这就是缓冲。
这种形式的缓冲只适用于运动惯性不大、运动速度不高的场合。
环状间隙的凸台也可以制成圆锥形的。
图2所示是一种可调式的缓冲装置。
液压缸同样具有由缓冲头和缓冲室所形成的油腔,且在端盖上设有针形节流阀和单向阀。
当活塞移近终端时,活塞缓冲头进入缓冲室,油液须经针形节流阀的油口流出,借助节流阀的节流作用,达到缓冲目的。
单向阀的作用在于保证活塞返回时油液能进入缓冲室,使活塞能按正常速度启动并避免推力不足现象。
这种缓冲装置可按负载情况调整节流阀的开口、改变吸收能量的大小。
图3(a)所示为采用溢流阀的液压缸端部缓冲装置。
图3(b)为采用溢流阀的缓冲回路。
在这两种缓冲装置中,是在液压缸两侧的油路上设制灵敏的小型直动式溢流阀(安全阀),当缓冲柱塞1进入柱塞孔2内(图3a)或换向阀处于中位(图3b)时,液压缸回油腔的油液要开启相应的溢流阀方能回油,借此消除活塞在行程中停止或换向时出现的液压冲击。
液压缸的缓冲装置的形式还有弹簧式、行程开关式等等。
每种形式都有各自的优缺点。
在实际应用中,采取何种缓冲形式要根据液压缸的使用工况、使用要求来确定。
参考书目(1)《液压传动》江苏省《液压传动》编写组编,江苏科学技术出版社,1986年(2)《液压传动与控制》林国重、盛东初主编,北京工业学院出版社,1985年(3)《液压传动系统》官忠范主编,机械工业出版社,1981年目录内容提要写作提纲正文一、资产减值准备的理论概述 (4)(一)固定资产减值准备的概念 (4)(二)固定资产减值准备的方法 (5)(三)计提资产减值准备的意义 (5)二、固定资产减值准备应用中存在的问题分析 (5)(一)固定资产减值准备的计提模式不固定 (5)(二)公允价值的获取 (6)(三)固定资产未来现金流量现值的计量 (7)(四)利用固定资产减值准备进行利润操纵 (8)三、解决固定资产减值准备应用中存在的问题的对策 (10)(一)确定积累时间统一计提模式 (10)(二)统一的度量标准 (11)(三)提高固定资产可收回金额确定方式的操作性 (11)(四)加强对固定资产减值准备计提的认识 (12)(五)完善会计监督体系 (12)参考文献 (15)内容提要在六大会计要素中,资产是最重要的会计要素之一,与资产相关的会计信息是财务报表使用者关注的重要信息。
直观动图帮你区分7种液压缸工作原理和内部结构你的不幸福 2018-03-12 07:24:21什么是液压缸液压缸是将液压能转变为机械能的、做直线往复运动(或摆动运动)的液压执行元件。
它结构简单、工作可靠。
用它来实现往复运动时,可免去减速装置,并且没有传动间隙,运动平稳,因此在各种机械的液压系统中得到广泛应用。
液压缸的结构液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成;为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏,在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置,在前端盖外侧,还装有防尘装置;为防止活塞快速退回到行程终端时撞击缸盖,液压缸端部还设置缓冲装置;有时还需设置排气装置。
缸体组件缸体组件与活塞组件形成的密封容腔承受油压作用,因此,缸体组件要有足够的强度,较高的表面精度可靠的密封性。
1)法兰式连接,结构简单,加工方便,连接可靠,但是要求缸筒端部有足够的壁厚,用以安装螺栓或旋入螺钉,它是常用的一种连接形式。
2)半环式连接,分为外半环连接和内半环连接两种连接形式,半环连接工艺性好,连接可靠,结构紧凑,但削弱了缸筒强度。
半环连接应用十分普遍,常用于无缝钢管缸筒与端盖的连接中。
3)螺纹式连接,有外螺纹连接和内螺纹连接两种,其特点是体积小,重量轻,结构紧凑,但缸筒端部结构复杂,这种连接形式一般用于要求外形尺寸小、重量轻的场合。
4)拉杆式连接,结构简单,工艺性好,通用性强,但端盖的体积和重量较大,拉杆受力后会拉伸变长,影响效果。
只适用于长度不大的中、低压液压缸。
5)焊接式连接,强度高,制造简单,但焊接时易引起缸筒变形。
液压缸工作原理液压传动原理:以油液作为工作介质,通过密封容积的变化来传递运动,通过油液内部的压力来传递动力。
1)动力部分:将原动机的机械能转换为油液的压力能(液压能)。
例如:液压泵。
2)执行部分:将液压泵输入的油液压力能转换为带动工作机构的机械能。
液压缓冲器原理
液压缓冲器是一种利用液体流体力学原理实现动能缓冲的装置。
其原理是通过将流体压力转化为阻尼力,从而减轻或消除机械系统的震动和冲击。
液压缓冲器包括缸体、活塞、密封装置和流通管道等组成部分。
当机械系统中产生冲击或震动时,活塞会随之移动。
此时,流体从一个压力室通过缓冲孔流出,同时另一个压力室则流入液体,形成液体流动。
流体的流动过程中会经过一系列的缓冲结构,如缓冲孔、密封圈、泄露通道等。
当活塞移动速度较快时,在流体通过缓冲孔的过程中,因为缓冲孔的狭窄和摩擦阻力的存在,在液体流动过程中会产生阻尼力,从而将动能转化为热能并吸收部分冲击力和震动能量。
这样,液压缓冲器能够有效地减缓或消除机械系统的冲击和震动。
液压缓冲器的工作原理基于流体的不可压缩性和流动阻力特性。
通过控制缓冲孔的大小、长度和数量等参数,可以调节液压缓冲器的缓冲效果。
此外,液压缓冲器还可以通过调整流体的黏度、密度和压力等参数,来适应不同工况下的缓冲需求。
液压缓冲器广泛应用于重型机械、起重设备、汽车制动系统等领域,可以提高机械系统的工作稳定性和可靠性,减少机械部件的磨损和损坏,延长机械设备的使用寿命,提高工作效率和安全性。

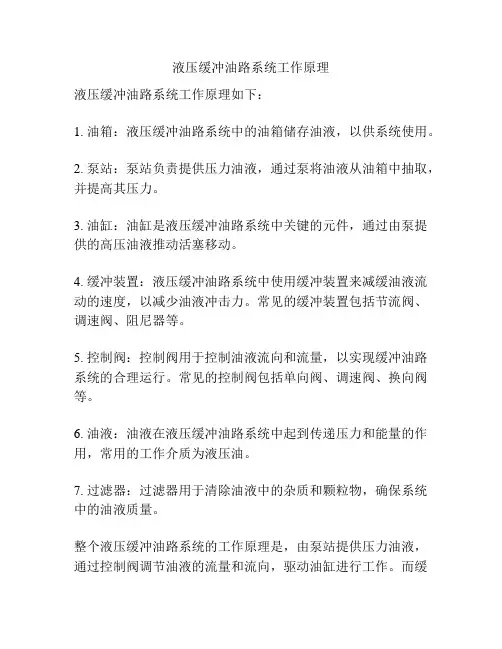

液压缓冲油路系统工作原理
液压缓冲油路系统工作原理如下:
1. 油箱:液压缓冲油路系统中的油箱储存油液,以供系统使用。
2. 泵站:泵站负责提供压力油液,通过泵将油液从油箱中抽取,并提高其压力。
3. 油缸:油缸是液压缓冲油路系统中关键的元件,通过由泵提供的高压油液推动活塞移动。
4. 缓冲装置:液压缓冲油路系统中使用缓冲装置来减缓油液流动的速度,以减少油液冲击力。
常见的缓冲装置包括节流阀、调速阀、阻尼器等。
5. 控制阀:控制阀用于控制油液流向和流量,以实现缓冲油路系统的合理运行。
常见的控制阀包括单向阀、调速阀、换向阀等。
6. 油液:油液在液压缓冲油路系统中起到传递压力和能量的作用,常用的工作介质为液压油。
7. 过滤器:过滤器用于清除油液中的杂质和颗粒物,确保系统中的油液质量。
整个液压缓冲油路系统的工作原理是,由泵站提供压力油液,通过控制阀调节油液的流量和流向,驱动油缸进行工作。
而缓
冲装置在油液流动过程中起到减缓速度和冲击力的作用,保护系统的稳定性和安全性。
过滤器则确保油液的清洁和质量,防止杂质对系统的影响。
这样,液压缓冲油路系统可以实现灵活、高效地控制和调节运动的缓冲效果。
电梯用液压缓冲器的缓冲原理与结构探究摘要:在电梯运行中,缓冲器是最后的安全保障设施,若是电梯降至底层然而没有及时停运,则轿厢会继续行驶,进而与底坑发生撞击,引发电梯事故,如果将缓冲器安装于底坑中,则可以有效提高轿厢制停安全性,不会对人员造成伤害,因此缓冲器被国家标准强制要求为电梯必备的安装装置之一。
在日常运行中,相关人员应该充分重视缓冲器性能情况,积极进行检修与养护,以充分提高电梯运行安全性。
对此,本文阐述了液压缓冲器概述,介绍了液压缓冲器结构,并介绍液压缓冲器维修与养护策略,希望能够为相关企业与人员提供参考。
关键词:液压缓冲器;缓冲原理;结构探究引言:对于电梯用液压缓冲器而言,其主要被安装在电梯井道底坑中,设置在轿厢和对重的正下方。
当电梯轿厢或对重因故障撞底时,油压缓冲器利用液体流动的阻尼作用缓冲轿厢或对重的冲击,安全平稳地把轿厢和对重制停,避免剧烈冲击,防止灾难性事故发生,保护乘客和设备安全。
当前,要求缓冲器结构简单,体积小、重量轻,缓冲过程平稳连贯,具有良好的缓冲性能[1]。
1.电梯用液压缓冲器的缓冲原理1.1基本原理轿厢对缓冲器产生撞击作用时,柱塞下行,会对缸体液压油进行压缩,借助节流环将液压油喷进柱塞腔。
此过程中,由于活动截面积骤减,产生涡流,促使液体中质点互相摩擦与拉击,促使对重与轿厢速度变缓,最终停止。
缓冲器借助液体活动阻力作用,对对重与轿厢产生缓冲效果,在对重、轿厢与缓冲器分开时,基于复位弹簧作用,柱塞向上复位,液压油再次回到油缸中,恢复到正常状况。
由于液压缓冲器主要通过消耗能量形式达到缓冲目的,所以没有回弹效果。
另外,由于变量作用,柱塞下压过程中,节流环截面积不断减小,促使缓冲力和缓冲减速度基本处于稳定状态,所以液压缓冲器平稳性良好。
1.2节流原理基于相同制停条件,缓冲器的缓冲作用时间较短,储能器可以将大部分动能转化为油液内能,并对其进行存储,其余动能借助节流作用进行热能转换,散发到空气中。
油压缓冲器讲义一.油压缓冲器工作原理二.油压缓冲器的应用场合及作用应用于数控机床、自动化设备、铁路车辆、起重机、气缸、传送带、包装设备、医疗设备、机器人、铸造设备、注塑机、中空机等。
作用:消除震动和碰撞破坏等冲击,减少噪音,加速机械动作频率,延长机械寿命。
三.目前生产油压缓冲器的企业美国ACE中国工厂、德国ITT中国工厂、台湾希捷克中国工厂、台湾亚德克、日本KYB中国工厂以及分布在广东、浙江、江苏、山东的很多工厂。
四.目前选用的密封品牌美系、日系、韩系、台系企业基本采用以阪上及NOK密封为基础的技术,德系主要用B+S、Parker,但从走访企业情况来看,绝大部分企业在用阪上密封或仿阪上密封,这些企业无论是用国产密封还是用进口密封,基本都知道阪上密封在油研缓冲器行业的应用。
另外在日本,100%的缓冲器企业都选用阪上密封,如SMC/KYB/CKD/小金井KOGANEI。
五.目前各企业选用密封材料及对比分析NBR材料:以阪上及国产品牌为主PU材料:以NOK、Parker为主阪上推荐用NBR材料原因如下:1.PU材料的低温性能不好;2.刚装配或做实验时,会感觉PU密封比NBR密封的密封效果好,但长期使用后,PU材料会产生很大的变形,导致漏油;3.由于油压缓冲器体积小,PU材料密封的装配性不如NBR 。
六.目前使用不同品牌密封的寿命对比(以使用占多数的NBR材料为例)使用国产或台湾产NBR密封,缓冲器寿命10万次—80万次使用阪上NMY系列密封,缓冲器寿命300万次—500万次使用阪上NYH单道杆封,缓冲器寿命500万次—800万次使用阪上RDH防尘+NYH杆封,缓冲器寿命1000万次以上。
液压缓冲原理
液压缓冲是一种通过液体的压缩和流动来消耗能量、减少冲击力的原理。
其工作原理是利用封闭的液压缓冲装置,在被缓冲物体的运动过程中,液体在装置内的压力和流动产生耗散作用,从而实现能量的转化和吸收。
液压缓冲装置通常由缓冲罐、液压缓冲器和阀门组成。
当被缓冲物体开始运动时,其动能会被液压缓冲器吸收,液体开始通过缓冲器内的阀门进行流动。
在流动过程中,液体的流速逐渐增大,通过缓冲器的阻力也逐渐增大,从而减缓了被缓冲物体的运动速度。
同时,液体流动时产生的剪切力能将一部分动能转化为热能,从而降低了冲击力的大小。
在液压缓冲装置中,阀门的设计和设置起着关键的作用。
通过调整阀门的开度和阻力来控制液体的流速和流量,以实现对冲击力的减缓和控制。
液压缓冲可以广泛应用于各种机械设备的减震、缓冲和平稳运动控制中,如汽车悬挂系统、工业生产线的输送系统等。
其原理简单可靠,并具有较好的耐用性和可调性,因此在工程领域得到了广泛的应用。
液压缓冲器原理
液压缓冲器是一种常见的液压元件,它在工程机械、冶金设备、起重设备等领
域得到广泛应用。
液压缓冲器的原理是利用流体的压力和流动来实现能量的转换和传递,从而实现对机械运动的缓冲和控制。
本文将介绍液压缓冲器的原理及其工作过程。
液压缓冲器主要由缸体、活塞、缓冲介质和阀组成。
当机械运动发生冲击或者
速度突变时,液压缓冲器可以通过缓冲介质和阀的作用,将动能转化为热能,从而实现对机械运动的缓冲和控制。
液压缓冲器的工作过程可以分为四个阶段,填充阶段、压缩阶段、过渡阶段和
回油阶段。
在填充阶段,当机械运动发生冲击或速度突变时,缓冲介质会被迫挤压,压缩阶段开始。
在压缩阶段,缓冲介质逐渐被压缩,形成一定的阻尼力,从而实现对机械运动的缓冲。
过渡阶段是缓冲介质压缩到一定程度后,阻尼力达到最大值的阶段。
在回油阶段,缓冲介质开始回油,恢复到初始状态,为下一次冲击做准备。
液压缓冲器的原理是利用缓冲介质的压缩和回油来实现对机械运动的缓冲和控制。
在工程实践中,液压缓冲器可以有效地减小机械运动的冲击力,延长机械的使用寿命,提高工作效率。
因此,液压缓冲器在工程机械、冶金设备、起重设备等领域得到广泛应用。
总之,液压缓冲器是一种利用流体的压力和流动来实现能量转换和传递的液压
元件,它通过缓冲介质和阀的作用,将机械运动的动能转化为热能,从而实现对机械运动的缓冲和控制。
液压缓冲器的原理和工作过程对于工程实践具有重要的意义,它可以有效地减小机械运动的冲击力,延长机械的使用寿命,提高工作效率。
希望本文的介绍能够帮助大家更好地理解液压缓冲器的原理和工作过程,为工程实践提供参考。
液压缓冲器依靠液压阻尼对作用在其上的物体进行缓冲减速至停止,起到一定程度的保护作用,其作用是在工作过程中防止硬性碰撞导致机构损坏的安全缓冲装置。
其工作原理:
1、当液压缓冲器受到碰撞压力时,动能经塞头和加速弹簧转给活塞,使其向右运动。
原来缓冲器工作腔内装有一个复位弹簧、顶杆以及油液
2、活塞的运动挤压工作腔内的油液,使其复位弹簧压缩,同时使油液从活塞与顶杆之间的环形间隙挤压出来,进入贮油腔。
在活塞开始运动时,由于与顶杆之间的环形间隙较大,油液容易被挤出;在活塞继续运动时中,这一环形间隙变得越来越小,即活塞阻力不断增大,到顶杆的圆柱形阶段后,环形间隙为零,阻力也稳定于最大值
3、缓冲器被压缩的过程是通过活塞挤压油液做功的过程。
这一过程消耗了大量动能,起到缓冲作用。
当工作完毕,活塞被复位弹簧推至原始位置,完成一个工作循环。
