阅读液压原理图的方法

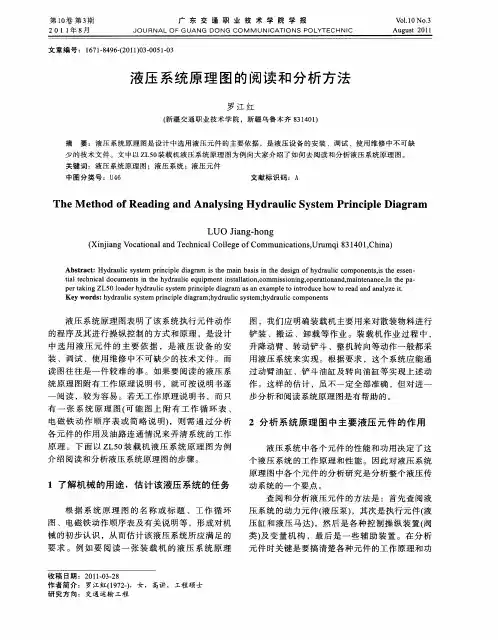

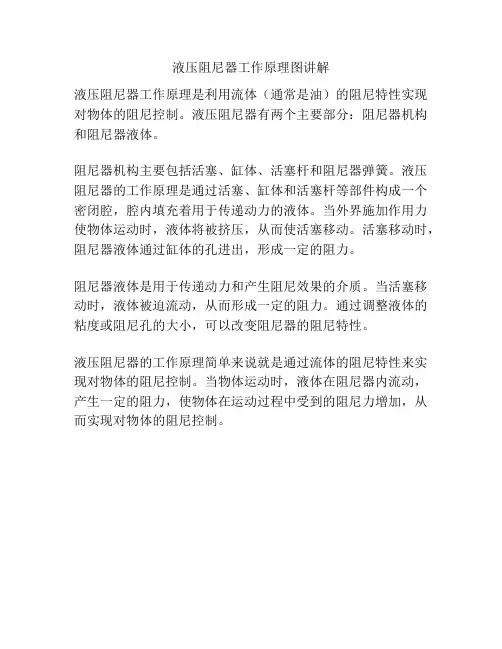

液压阻尼器工作原理图讲解
液压阻尼器工作原理是利用流体（通常是油）的阻尼特性实现对物体的阻尼控制。

液压阻尼器有两个主要部分：阻尼器机构和阻尼器液体。

阻尼器机构主要包括活塞、缸体、活塞杆和阻尼器弹簧。

液压阻尼器的工作原理是通过活塞、缸体和活塞杆等部件构成一个密闭腔，腔内填充着用于传递动力的液体。

当外界施加作用力使物体运动时，液体将被挤压，从而使活塞移动。

活塞移动时，阻尼器液体通过缸体的孔进出，形成一定的阻力。

阻尼器液体是用于传递动力和产生阻尼效果的介质。

当活塞移动时，液体被迫流动，从而形成一定的阻力。

通过调整液体的粘度或阻尼孔的大小，可以改变阻尼器的阻尼特性。

液压阻尼器的工作原理简单来说就是通过流体的阻尼特性来实现对物体的阻尼控制。

当物体运动时，液体在阻尼器内流动，产生一定的阻力，使物体在运动过程中受到的阻尼力增加，从而实现对物体的阻尼控制。

液压回路图及工作原理液压回路图示意图：```-------------------------------------| 油箱 |-------------------------------------||∨-------------------------------------| 油泵 |-------------------------------------||∨-------------------------------------| 油压阀 |-------------------------------------| || |∨∨-------------------------------------| 油缸（执行元件） |-------------------------------------```液压回路的工作原理：液压回路是通过液体（通常是液压油）在管道系统中传递压力和力量，从而实现对执行元件的控制。

它基于施加压力和使用液压油传递力量的原理。

液压回路由油泵、油压阀和油缸（执行元件）等组成。

工作过程如下：1. 液压回路的起始点是油箱，其中储存着液压油。

2. 油泵将液压油从油箱中吸入，然后通过压力产生装置向外压送。

3. 液压油通过管道进入油压阀，油压阀根据需要调整液压油的压力大小。

4. 调整后的液压油进入油缸（执行元件）中，推动或拉动相关机械件。

5. 液压油在执行元件中产生的力量将被转化为工作所需的力。

液压回路的工作原理是利用静水压力的性质，将液体作为传递压力和力量的介质。

液压油在管路中传递的压力通过油泵和压力阀等控制元件进行调节，从而控制执行元件的运动。

液压回路具有稳定的压力输出、较大的力量输出、动作平稳和可靠性高等优点，因此在许多工程领域广泛应用。

液压原理图怎么看
要理解液压原理图，不需要标题，只需要注意以下几点即可：
1. 图中的箭头表示液压油的流动方向。

箭头指向的部分表示液压油的流入方向，箭头从的部分表示液压油的流出方向。

通过箭头可以确定液压元件之间的液压连接关系。

2. 图中的线段表示液压管道或管线。

线段之间的连续表示液压元件之间的直接连接，线段之间的交叉表示液压元件之间通过管道连接。

3. 图中的形状表示液压元件，如液压缸、液压阀等。

根据形状可以确定液压元件的种类和功能。

4. 图中的符号表示液压元件的状态和特征。

常见的符号有开关符号、表示液压元件的运动方向的箭头符号等。

根据符号可以了解液压元件的工作状态和行为。

在观看液压原理图时，不需要出现相同的文字，只要根据上述几点注意事项进行观察和理解即可。

快速读识挖掘机的液压原理图孙定华摘要:为了提高现场维修技术人员读识挖掘机液压原理图的速度,提出了一套比较适用的读识方法。

采取模块式读识、子系统读识、单一回路读识等方法能够较快的读懂挖掘机的液压原理图,大大加快了维修人员的维修速度和质量。

关键词:读识;液压原理图;模块式;挖掘机;系统;回路1、引言挖掘机的液压系统相对来讲比较复杂,客观上给现场故障诊断和维修带来了一定的困难,这就要求现场技术人员要有深厚的液压理论功底和丰富的实践经验,才能快速、准确地判断出故障类型、位置、原因,并及时采取相应的维修措施。

但是,目前现场技术人员的液压原理的分析水平急需提高,经笔者的调研发现:问题的瓶颈是大部分技术人员看到挖掘机的液压原理图就不知道从何处下手,或者是看一会就头晕,再看就没了信心了,最后只能凭经验处理,如果不行就没办法了。

大大降低了现场维修快速性和准确性,给企业造成了无可挽回的损失。

因此,笔者通过多年的探索和教学实践,总结出一套快速读识挖掘机的液压原理图的方法。

该方法的总体原则是:化繁为简、先主后支、锁定目标、顺藤摸瓜、各个击破。

2、模块式读识法根据“化繁为简、各个击破”的原则,首先,按照液压系统的组成把挖掘机的液压系统分成:动力模块、执行模块、控制模块、辅助模块等。

这样我们就把复杂的图纸人为的分成了几个貌似独立的块,复杂程度一下就降到1/4。

其次,有针对性的对各个模块进行读识。

例如:读识动力模块时,我们不能仅仅局限于几个液压泵的符号,而应该把它的流量调节系统归到模块里一并读识。

读识时,不但要对各个泵的构造和原理掌握,而且要读懂各个泵在不同工况时它的工作原理。

最后,当我们将各个模块的工作原理全部读懂以后,我们再回到整体的液压原理图上时,就一定不会感到头晕了。

3、子系统读识法根据“先主后支、顺藤摸瓜”的原则,首先,将挖掘机的液压系统分成先导系统和工作系统,其中,工作系统又可分成几个子系统:行走系统、回转系统、大臂系统、小臂系统、铲斗系统等。

液压系统原理图分析技巧作者：李松晶//丛大成//姜洪洲出版社：化学工业出版社内容简介本书可以手把手地教会你：如何分析液压系统原理图如何将一个油路连接关系复杂、分支众多的液压系统原理图逐步分解、整理和简化如何以便于阅读的方式绘制液压系统原理图全书通过精心挑选出来的六个具有代表性的液压系统实例(包含多种基本回路并涵盖液压传动及控制系统的各种应用领域)，采取模块化的编排形式，详细地介绍了液压系统原理图的分析技巧及步骤，包括了解系统，初步分析、整理和简化原理图，划分子系统，子系统分析等内容。

通过阅读此书，可以使你更好地掌握和运用液压这门神奇的技术。

本书适合液压技术初学者以及对液压系统原理图不太熟悉的业内读者使用，也可作为液压技术的培训用书以及广大液压技术爱好者的自学读物。

本书目录模块一阅读液压系统原理图的方法及步骤在液压技术的学习、交流及使用过程中，都离不开液压系统的原理图，因此能够正确而迅速的阅读液压系统原理图，无论对于液压设备的设计、分析及研究，还是液压装置的使用、维护及调整都是十分重要的。

采取正确的阅读方法以及必要的阅读步骤是正确而迅速阅读液压系统原理图的关键，而计算机和网络等先进技术的使用和配合，为液压系统原理图的阅读提供了更有利的保障。

本章着重介绍阅读液压系统原理图的基本方法及步骤，在后续章节中，结合本章的基本阅读方法及步骤，对几个典型的液压系统原理图进行具体的分析和研究。

概述液压系统原理图是使用连线把液压元件的图形符号连接起来的一张简图，用来描述液压系统的组成及工作原理。

要做到正确而又迅速的阅读液压系统原理图，首先要很好地掌握液压技术的基本知识，熟悉各种液压元件（特别是各种液压阀和各种变量机构）的工作原理、功能和特性；熟悉各种液压系统各种基本回路的组成、工作原理及基本性质；熟悉液压系统的各种控制方式；由于液压系统原理图是由液压元件的图形符号组成的，因此还要熟悉液压元件的标准图形符号。

其次要在实际工作中联系实际，多读多练，通过各种典型的液压系统，了解不同场合下各种液压系统的组成及工作特点，以此为基础阅读新的液压系统原理图。

液压压力机工作原理图讲解
液压压力机是一种利用液体（一般是油）的压力来实现加工、成型等工作的机械装置。

其工作原理主要包括以下几个部分：
1. 液压系统：液压压力机主要由液压油箱、液压泵、液压马达、液压缸等组成。

液压泵通过机械传动或电动驱动将空气泵入液压油箱内，形成一定压力的液压油。

2. 液压缸：液压缸是液压压力机的核心部件，它由活塞、活塞杆、油缸和密封装置等组成。

液压油经过液压泵的供油作用，进入液压缸内的油缸，推动活塞运动。

3. 压力传递：当液压油进入液压缸后，活塞受到压力作用而向外运动，通过活塞杆将力量传递给被压物体，使其发生变形或形成加工完成的产品。

4. 电控系统：液压压力机通常配备电控系统，通过控制液压泵的启停和方向控制阀的开关，可以实现对液压系统的控制。

电控系统还可以根据工艺要求设定压力、时间等参数，以确保加工过程的质量和稳定性。

5. 安全保护装置：液压压力机还配备了一系列的安全装置，如压力传感器、温度传感器、液位报警器等，以监测液压系统的运行状态和防止意外事故的发生。

通过液压系统的工作原理，液压压力机可以实现大功率、高精
度和连续稳定的加工过程。

它广泛应用于各种金属成型加工、塑料制品加工、橡胶制品加工等行业。

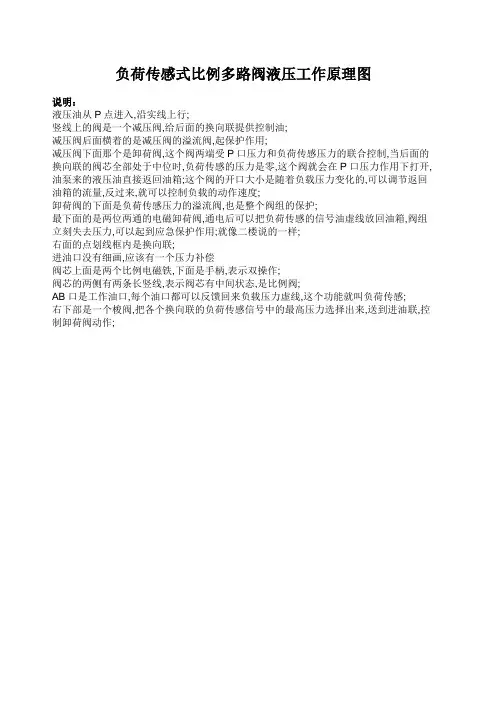

负荷传感式比例多路阀液压工作原理图
说明：
液压油从P点进入,沿实线上行;
竖线上的阀是一个减压阀,给后面的换向联提供控制油;
减压阀后面横着的是减压阀的溢流阀,起保护作用;
减压阀下面那个是卸荷阀,这个阀两端受P口压力和负荷传感压力的联合控制,当后面的换向联的阀芯全部处于中位时,负荷传感的压力是零,这个阀就会在P口压力作用下打开,油泵来的液压油直接返回油箱;这个阀的开口大小是随着负载压力变化的,可以调节返回油箱的流量,反过来,就可以控制负载的动作速度;
卸荷阀的下面是负荷传感压力的溢流阀,也是整个阀组的保护;
最下面的是两位两通的电磁卸荷阀,通电后可以把负荷传感的信号油虚线放回油箱,阀组立刻失去压力,可以起到应急保护作用;就像二楼说的一样;
右面的点划线框内是换向联;
进油口没有细画,应该有一个压力补偿
阀芯上面是两个比例电磁铁,下面是手柄,表示双操作;
阀芯的两侧有两条长竖线,表示阀芯有中间状态,是比例阀;
AB口是工作油口,每个油口都可以反馈回来负载压力虚线,这个功能就叫负荷传感;
右下部是一个梭阀,把各个换向联的负荷传感信号中的最高压力选择出来,送到进油联,控制卸荷阀动作;。

液压系统图识读(1)识读液压系统图的技巧正确、迅速地分析和阅读液压系统图，对于液压设备的设计、分析、研究、使用、维修、调整和故障排除等都具有重要的指导作用。

①必须掌握液压元件的结构、工作原理、特点和各种基本回路的应用；了解液压系统的控制方式、职能符号及其相关标准。

②结合液压设备及其液压原理图，多读多练，逐渐掌握各种典型液压系统的特点．对于今后阅读新的液压系统，可起到以点代面、触类旁通和熟能生巧的作用。

③阅读液压系统图的具体方法有传动链法、电磁铁工作循环表法和等效油路图法等。

(2)识读液压系统图的步骤①全面了解设备的功能、工作循环和对液压系统提出的各种要求，有助于识读者能够有针对性地进行阅读。

②仔细研究液压系统中所有液压元件及它们之问的联系，弄清各个液压元件的类刑、原理、性能和功用。

要特别注意用半结构图表示的专用元件的工作原理；要读懂各种控制装置及变量机构。

③仔细分析并写出各执行元件的动作循环和相应的油液所经过的路线。

为便于阅读，最好先将液压系统中的各条油路分别进行编号，然后按执行元件划分读图单元，每个读图单元先看动作循环，再看控制回路、主油路。

要特别注意系统从一种工作状态转换到另一种工作状态时，是由哪些元件发出的信号，又是使哪些控制元件动作并实现的。

(3)液压系统图的分析在读懂液压系统原理图的基础上，还必须进一步对该系统进行分析，这样才能评价液压系统的优缺点，使设计的液压系统性能不断完善。

液压系统图的分析可考虑以下几个方面：①液压基本回路的确定是否符合主机的动作要求；②各主油路之问、主油路与控制油路之问有无矛盾和干涉现象；③液压元件的代用、变换和合并是否合理、可行；④液压系统的特点、性能的改进方向。

东莞巨丰液压制造有限公司。

怎样看液压系统图形符号日期：2012-4-19 来源：液压油缸_油缸_液压油缸价格_液压系统_油缸厂家_怎样看液压系统图形符号(1)液压系统图形符号的构成要素构成液压图形符号的要素有点、线、圆、半圆、三角形、正方形、长方形、囊形※点表示管路的连接点，表示两条管路或阀板内部流道是彼此相通的※实线表示主油路管路；※虚线表示控制油管路；※点划线所框的内部表示若干个阀装于一个集成块体上，或者表示组合阀，或者表示一些阀都装在泵上控制该台泵。

大圆加一个实心小三角形表示液压泵或液压马达（二者三角形方向相反），中圆表示测量仪表，小圆用来构成单向阀与旋转接头、机械铰链或滚轮的要素，半圆为限定旋转角度的液压马达或摆动液压缸的构成要素。

※正方形是构成控制阀和辅助元件的要素，例如阀体、滤油器的体壳等。

※长方形表示液压缸与阀等的体壳、缸的活塞以及某种控制方式等的组成要素。

※半矩形表示油箱，囊形表示蓄能器及压力油箱等。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------(2)液压图形的功能要素符号表示功能要素的图形符号有三角形、直与斜的箭头、弧线箭头等。

实心三角形表示传压方向，并且表示所使用的工作介质为液体。

泵、马达、液动阀及电液阀都有这种功能要素的实心三角形。

箭头表示液流流过的通路和方向，液压泵、液压马达、弹簧、比例电磁铁等上面加的箭头表示它们是可进行调节的。

液压图的工作原理及答案
液压图工作原理：
液压图是液压系统工作状态的图解表示，通过用图形和符号表示液压元件和管道之间的相互关系和作用原理，直观地表达了液压系统的工作过程。

液压图的主要原理包括以下几个方面：
1. 能量转换原理：液压图中通过液压泵将机械能转换为液压能，液压缸将液压能转换为机械能。

2. 压力传递原理：液压图中，通过液压管道和液压阀将压力传递到各个液压元件中。

3. 控制原理：通过控制液压阀的开关状态来改变液压系统的工作状态，实现所需的运动或控制要求。

4. 速度控制原理：通过液控阀、节流阀等元件来调节液压缸的速度，实现速度控制。

5. 方向控制原理：通过控制液压阀的工作状态来改变液压缸的工作方向。

液压图没有明确的答案，而是根据具体的液压系统和工作需求去设计和绘制的。

液压图的答案包括最优的元件布置、管道连接方式和阀门的状态等，以实现液压系统的高效和可靠工作。

不同的系统和工况下，液压图的答案可能会有所不同。

液压平衡阀原理图讲解液压平衡阀是一种常见的液压控制元件，它在液压系统中起着非常重要的作用。

通过对液压平衡阀的原理图进行讲解，我们可以更好地理解其工作原理和结构特点。

首先，我们来看一下液压平衡阀的原理图。

液压平衡阀通常由阀体、阀芯、弹簧、调节螺母等部件组成。

在液压系统中，液压平衡阀的主要作用是调节液压系统的压力，以保持系统的稳定工作状态。

当液压系统中的压力超过设定值时，液压平衡阀会打开，释放多余的液压油，从而降低系统的压力；当系统的压力低于设定值时，液压平衡阀会关闭，阻止液压油的流动，从而提高系统的压力。

液压平衡阀的原理图中，阀芯是控制液压油流动的关键部件。

当液压系统的压力发生变化时，阀芯会受到压力的作用，从而改变阀口的开启程度，调节液压油的流量。

弹簧则起着辅助调节的作用，当液压系统的压力达到设定值时，弹簧会对阀芯施加一定的压力，使其保持在合适的位置，保持系统的稳定工作状态。

调节螺母则可以用来调节液压平衡阀的工作参数，如开启压力、关闭压力等。

通过液压平衡阀的原理图讲解，我们可以清晰地了解液压平衡阀的工作原理和结构特点。

液压平衡阀在液压系统中起着非常重要的作用，它能够有效地调节系统的压力，保持系统的稳定工作状态。

在实际应用中，我们需要根据具体的液压系统要求，选择合适的液压平衡阀，并正确安装和调试，以确保系统的正常运行。

总之，液压平衡阀是液压系统中的重要控制元件，通过对其原理图的讲解，我们可以更好地理解其工作原理和结构特点。

在实际应用中，我们需要充分了解液压平衡阀的性能参数，正确选择和使用液压平衡阀，以确保液压系统的正常运行。

希望本文对液压平衡阀的原理图有所帮助，谢谢阅读！。

液压系统原理图1. 引言液压系统是一种利用流体力学原理传递能量的工程系统。

它由液压泵、执行元件、控制阀和连接管路等组成。

液压系统广泛应用于工程、农业、航空航天、军事和汽车等领域。

本文将介绍液压系统的原理图及其工作原理。

2. 液压系统原理图液压系统的原理图通常使用符号表示液压元件，以方便工程师进行设计和分析。

2.1 液压泵液压泵是液压系统中的动力源，通过提供压力来推动液体在系统中流动。

液压泵通常标识为一个圆圈，其中有一个箭头指向系统中的流动方向。

2.2 液压执行元件液压执行元件是液压系统中的负载部分，它们根据输入的液压力来产生机械运动。

常见的液压执行元件有液压缸和液压马达。

液压缸通常标识为一个长方形，液压马达标识为一个圆圈。

2.3 液压控制阀液压控制阀用于控制液体在液压系统中的流动方向、压力和流量。

常见的液压控制阀包括单向阀、换向阀和压力阀等。

单向阀通常标识为一个箭头，指示了液体的流动方向。

换向阀标识为一个方框，用于改变液体的流动方向。

压力阀则标识为一个带有箭头的方框，用于控制液体的压力。

2.4 连接管路连接管路用于连接液压泵、液压执行元件和液压控制阀等液压元件。

它们通常标识为直线或弯曲的线段，可以使用不同的符号表示不同类型的管路。

3. 液压系统工作原理液压系统工作原理基于压力传递和流体力学原理。

当液压泵启动时，它会产生一定的压力，将液体推送到液压执行元件中。

通过液压控制阀的调节，液体可以在系统中产生不同的流动方向、压力和流量。

液压执行元件根据液压力的作用，产生机械运动。

液压系统具有很多优点，如高效、精准、可靠等。

它常用于需要大力输出、精确控制和平稳运动的场合。

例如，液压系统广泛应用于工程机械中，如挖掘机、起重机和压力机等。

此外，液压系统还用于制动系统、航空起落架和飞机操纵系统等领域。

4. 总结本文介绍了液压系统的原理图及其工作原理。

液压系统是一种利用流体力学原理传递能量的工程系统，它由液压泵、执行元件、控制阀和连接管路等组成。
