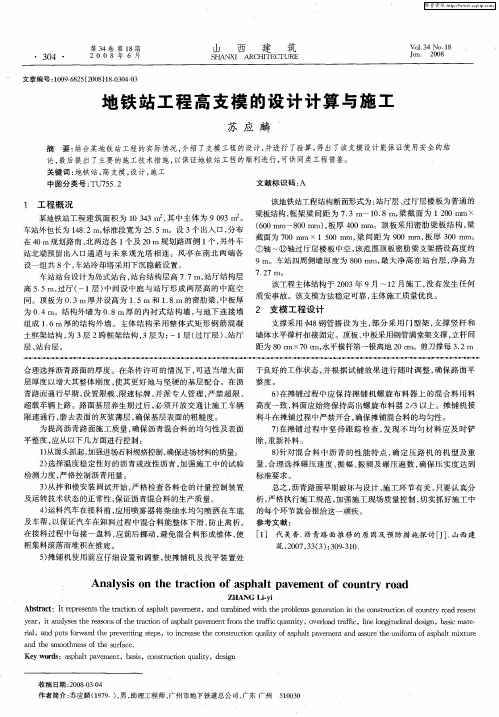

高支模的设计与计算

高支模方案工程量计算一、引言随着建筑工程的发展和进步，高支模在现代建筑中得到了越来越广泛的应用。

高支模作为现代建筑工程中的重要工程量，其计算工作显得尤为重要。

本文将就高支模方案工程量的计算进行详细介绍。

二、高支模方案工程量计算的概念高支模方案工程量计算是指根据建筑设计方案和施工实际需求，计算高支模工程所需要的材料、人工、费用等各种量。

高支模方案工程量计算是建筑工程施工管理中的重要环节，其准确性直接影响到工程质量和工程成本。

高支模方案工程量计算的内容一般包括：1. 高支模板材料的数量和用量；2. 钢筋和混凝土的用量；3. 高支模施工所需的人工和机械；4. 高支模施工所需的费用预算。

高支模方案工程量计算的准确性对于工程的顺利施工和质量保证至关重要，因此要求对建筑工程的相关技术、规范和标准有深入的了解。

三、高支模方案工程量计算的核心内容1. 高支模板材料的数量和用量的计算高支模板是高支模施工的主要材料，其数量和用量的计算是高支模方案工程量计算的重要内容。

在进行高支模板材料的数量和用量计算时，需要考虑到以下因素：1）高支模板的类型和规格；2）模板的使用周期和数量；3）模板的堆放和运输；4）模板的耗损率和损耗量。

在进行高支模板材料的数量和用量计算时，需要根据建筑设计方案和施工实际情况进行综合考虑，以确保高支模板材料的数量和用量能够满足施工的需要。

2. 钢筋和混凝土的用量的计算高支模施工中，钢筋和混凝土是其它重要材料，其用量的计算也是高支模方案工程量计算的重要内容。

在进行钢筋和混凝土用量的计算时，需要考虑到以下因素：1）钢筋和混凝土的规格和数量；2）混凝土的浇筑方式和强度等级；3）钢筋和混凝土的装配和安装；4）钢筋和混凝土的运输和堆放。

在进行钢筋和混凝土用量的计算时，需要根据高支模工程的具体要求和设计方案进行综合考虑，以确保钢筋和混凝土的用量满足高支模施工的需要。

3. 高支模施工所需的人工和机械的计算高支模施工所需的人工和机械是高支模方案工程量计算的重要内容。

四川2020定额高支模计算一、引言高支模是建筑施工中常用的一种模板系统，它具有承载能力强、施工效率高等优点，因此在四川的建筑工程中得到广泛应用。

本文将对四川2020年定额高支模计算方法进行详细介绍。

二、高支模计算公式高支模计算是根据建筑结构的要求和施工现场的具体情况来确定的。

在四川2020年定额中，高支模计算公式如下：支撑面积 = （支撑板长度 + 支撑板宽度）× 支撑板数量支撑板数量 = （施工区域长度 + 支撑板间距）/ 支撑板长度三、计算步骤1. 确定支撑板的尺寸：根据构造图纸和设计要求，确定支撑板的长度和宽度。

2. 计算支撑板数量：根据施工区域的长度和支撑板的间距，使用公式计算出支撑板的数量。

3. 计算支撑面积：将支撑板的长度、宽度和数量代入公式，计算出支撑面积。

四、实例分析以某建筑工程为例，施工区域的长度为10米，支撑板的长度为2米，宽度为0.5米，支撑板的间距为0.1米。

1. 确定支撑板的尺寸：支撑板的长度为2米，宽度为0.5米。

2. 计算支撑板数量：支撑板的间距为0.1米，施工区域的长度为10米。

根据公式计算得到支撑板的数量为：支撑板数量 = （10 + 0.1）/ 2 = 5.05块（取整数值）3. 计算支撑面积：将支撑板的长度、宽度和数量代入公式，计算得到支撑面积为：支撑面积 = （2 + 0.5）× 5 = 12.5平方米五、注意事项1. 在进行高支模计算时，需要根据实际情况调整支撑板的尺寸和间距，以确保施工安全和结构稳定。

2. 支撑板的材料选择应符合相关建筑规范和要求，具有足够的承载能力和稳定性。

3. 在进行高支模施工时，需要严格按照设计要求和施工方案进行操作，确保施工质量和安全。

4. 高支模施工过程中应及时检查和维护支撑板的状态，发现损坏或变形应及时更换或修复。

六、结论四川2020年定额高支模计算是根据支撑板的尺寸、数量和支撑面积来确定的。

通过合理计算和施工操作，可以保证高支模施工的质量和安全。

一、前言高支模工程在建筑施工中是一项常见的施工技术，其安全性与稳定性对施工质量和人员安全至关重要。

为确保高支模工程的安全施工，必须对高支模专项方案进行详细的计算分析。

以下是对高支模专项方案的计算分析。

二、计算依据1. 工程建设标准规范：《危险性较大的分部分项工程安全管理规定》、《建筑工程施工质量验收统一标准》、《混凝土结构工程施工质量验收规范》等。

2. 工程设计图纸：包括模板、支撑体系、钢筋等设计图纸。

3. 材料性能参数：包括模板、支撑材料、钢筋等材料的力学性能参数。

4. 施工方案：包括高支模工程的具体施工步骤、施工方法、施工工艺等。

三、计算内容1. 模板支撑体系稳定性计算（1）支撑体系整体稳定性：根据《危险性较大的分部分项工程安全管理规定》，计算支撑体系整体稳定性系数，确保支撑体系在施工过程中不会发生整体失稳。

（2）支撑体系局部稳定性：计算支撑体系在荷载作用下的局部稳定性，确保支撑体系在施工过程中不会发生局部失稳。

2. 模板及支撑体系承载能力计算（1）模板承载能力：根据模板材料性能参数和施工荷载，计算模板的承载能力，确保模板在施工过程中不会发生破坏。

（2）支撑体系承载能力：根据支撑材料性能参数和施工荷载，计算支撑体系的承载能力，确保支撑体系在施工过程中不会发生破坏。

3. 模板及支撑体系刚度计算（1）模板刚度：根据模板材料性能参数和施工荷载，计算模板的刚度，确保模板在施工过程中不会发生变形。

（2）支撑体系刚度：根据支撑材料性能参数和施工荷载，计算支撑体系的刚度，确保支撑体系在施工过程中不会发生变形。

4. 模板及支撑体系安全系数计算根据《危险性较大的分部分项工程安全管理规定》，计算模板及支撑体系的安全系数，确保施工过程中的安全。

四、计算结果分析根据计算结果，对高支模专项方案进行如下分析：1. 支撑体系整体稳定性系数满足要求，局部稳定性系数满足要求。

2. 模板及支撑体系承载能力满足施工荷载要求。

3. 模板及支撑体系刚度满足施工要求。

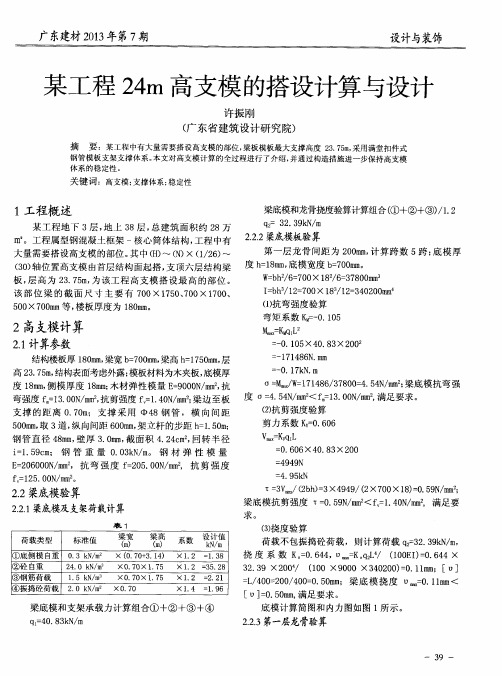

一、工程概况本项目为XX市XX区XX大厦，地上XX层，地下XX层，总建筑面积约XX万平方米。

本工程涉及高支模施工的区域主要为地上XX层至XX层的主体结构施工，包括梁、板、柱等构件的模板支撑体系。

二、计算依据1. 《建筑工程施工质量验收统一标准》（GB50300-2013）2. 《混凝土结构工程施工质量验收规范》（GB50204-2011）3. 《建筑施工模板安全技术规范》（JGJ162-2008）4. 《建筑结构荷载规范》（GB50009-2012）5. 《扣件式钢管脚手架安全技术规范》（JGJ130-2011）三、模板支撑体系设计1. 材料选型：- 模板：16mm厚红色模板，弹性模量E=4200N/mm²，抗弯强度[f]=12N/mm²。

- 次龙骨：50mm×100mm木枋，抗剪强度设计值1.3N/mm²，抗弯强度设计值13N/mm²，弹性模量为8415N/mm²。

- 主龙骨：48mm×3.5mm普通钢管，抗弯强度205.0N/mm²。

- 扣件：拧紧力矩达40～65N·m，单扣件抗滑承载力可取8.0～6.4kN。

2. 支撑体系布置：- 梁下支撑体系采用扣件式钢管支撑体系，梁底支撑采用顶托。

- 楼板满堂支撑支撑体系采用扣件式钢管架。

3. 荷载计算：- 梁自重：根据设计图纸，梁自重约为1.2kN/m²。

- 混凝土浇筑荷载：根据设计图纸，混凝土浇筑荷载约为2.0kN/m²。

- 施工荷载：根据现场实际情况，施工荷载约为1.0kN/m²。

- 风荷载：根据当地气象资料，风荷载约为0.6kN/m²。

四、计算结果1. 梁下支撑体系：- 计算荷载：Q = 1.2 + 2.0 + 1.0 + 0.6 = 4.8kN/m²- 承载力：根据材料强度和设计规范，梁下支撑体系可承受荷载为5.0kN/m²，满足要求。

（一）、参数信息1、立杆参数：立杆的纵距b=0.9m立杆的横距1=0.6m立杆的步距h=1.20m伸出长度：0.2m2、荷载参数：砼板厚：1100mm①砼自重选用25KN／m3②模板自重采用0.3 KN／m2③施工均布荷载选用 2.5 KN／m2④振捣砼荷载 2 KN／m2（水平模板）4 KN／m2（垂直模板）⑤钢筋自重 1.26 KN／m3（每立方钢筋砼钢筋自重）3、地基参数地基承载力标准值取170 KN／m2基础底面面积取50mm×50mm4、木方参数：木方的宽度100mm木方的高度50mm木方的弹性模量为E=7650N／mm2木方自重0.3KN／m2木方的顺纹抗剪强度取f t=1.87N／mm2木方的抗弯强度取f w=17.9N／mm2木方的截面惯性矩I：I=bh3/12=1003×50／12=4.17×106mm4木方的截面抵抗矩W：W= bh2/6=1002×50／6=8.33×104mm35、面板参数：面板厚为18mm面板的顺纹抗剪强度取f t=1.87N／mm2面板的抗弯强度取f w=37N／mm2面板的弹性模量为E=9898N／mm2面板的截面惯性矩I：I=bh3/12=1220×183／12=5.93×105mm4面板的截面抵抗矩wW= bh2/6=1220×182／6=6.6×104mm36、其他参数：搭设高度取8.7m伸出长度取0.30m钢管规格：Φ48mm×3.0mm钢管立杆净截面面积（cm2）：A＝424mm2，钢管截面抵抗矩WW＝3.14×（484-424）÷32÷48=4491mm3，钢管截面惯性矩I：I＝3.14×（484-424）÷64=1.08×105mm4，钢管的弹性模量E＝2.1×105N/mm2，钢管的抗弯强度取ff＝215 N/mm2钢管抗剪强度取f t=120N／mm2（二）、模板面板计算按三跨连续梁计算，其计算简图如下所示：荷载计算：恒荷载设计值：g=0.42+31.86+1.51=33.79KN／m2活荷载设计值：q=3+4.8=7.8 KN／m2荷载总设计值：g+q=33.79+7.8=41.59KN／m2内力计算：按三等跨连续梁计算内力(为简化起见，凡超过三跨的模板均按三跨连续计算)，本结构为受弯结构，需要验算其抗弯强度、抗剪强度和刚度，根据荷载组合要求。

转换层支托梁（高支模）模板及支撑系统设计计算与施工方案高层建筑转换层是承托上部各层荷载，并将其转移到不同轴位的下层支承结构体系的一种中间结构。

华景新城六期二、三区结构转换层位于商住楼第五层。

该转换层层高为5.25米。

支托梁截面有b×h=1600×2200、1400×2000、1000×1500、800×1500等多种，跨度4000至13200mm，楼板厚度220mm。

大梁模板采用马尾松木模，模板底板25厚直边板；底模横楞木b×h=80×80@200，纵楞木b×h=100×120@600；侧模侧板为胶合板18厚，竖楞木b×h=80×80@400，纵向加劲杆2φ48（3.5）双钢管@500。

支撑系统由门架式脚手架及单管钢支柱等组成。

现以最大截面b×h=1600×2200支托梁模板支撑（支承层）系统进行设计计算。

一、荷载计算1、模板自重（按每延米计算）（1）底模（25厚松木）1.6×0.025×1.0×5=0.2KN/m；（2）横楞木0.08×0.08×1.6×6×5=0.31KN/m；（3）侧板2.0×0.018×2×5=0.36KN/m；（4）竖楞木2.0×0.08×0.08×6×5=0.38KN/m；（5）纵楞木0.1×0.12×1.0×5×5=0.3KN/m；（6）纵向双钢管重8×2×0.0536=0.858KN/m；模板合计：0.2+0.31+0.36+0.38+0.3+0.858=2.4KN/m，乘以分项系数得：模板设计荷载：2.4×1.2=2.88KN/m；2、混凝土自重乘以分项系数得：砼设计荷载1.6×2.2×24×1.2=101.38KN/m；3、钢筋自重荷载乘以分项系数得：设计荷载1.6×2.2×1.55×1.2=6.55KN/m 1.55为每m3砼含钢量4、施工人员及设备荷载乘以分系数得：设计荷载1.6×1.5×1.4=3.36KN/m 1.5为每m2施工荷载5、振捣砼时产生的荷载乘以分项系数得：设计荷载1.6×2×1.4=4.48KN/m 2为每m2水平荷载6、新浇筑砼对模板侧面的压力F1=0.22γc·to·β1·β2·V0.5F2=γcH式中：F——新浇筑砼对模板的最大侧压力（KN/m2）；γc——砼的重力密度（KN/m3）to——新浇砼的初凝时间（h），采用to=200/（T+15）计算（T为砼的温度0C）；V——砼的浇筑速度（m/h）；H——砼侧压力计算位置处至新浇筑砼顶面的总高度（m）；β1——外加剂影响修正系数；β2——砼坍落度影响修正系数；F1与F2两者取其最小值。

高支模方案的设计计算规则支模及模板系统的选择1) 、扣件式钢管脚手架采用的钢材应符合Q235-A 级钢的规定，每根钢管的最大质量不应大于25kg,宜采 用①48 X 3.5钢管。

所选用的钢管规格及截面特性见下表:钢管规格及截面特性钢材的强度设计值与弹性模量(N/mm 2)2) 、门式脚手架采用的钢材应符合 Q235-A 级钢的规定。

工程中一般采用门架型号为MF1217及承托架BF617。

其主要几何尺寸、扣件规格、配件规格及钢管截面几何特性见下表。

1、支模系统选用的材料、规格及截面特性MF1219、常用的门架的规格及重量门架钢管截面几何特性1) 、胶合板规格2）、木枋规格：3) 、木枋的力学性能：广东地区一般使用松木，下面式马尾松的力学性能马尾松的力学性能2、模板系统选用的材料、规格及截面特性厚度(mm )12, 15， 18高支模的计算及验算1、支撑系统的设计1）、扣件式脚手架支模系统的设计根据支模的高度、荷载、使用面积进行设计。

包括：支撑钢管的选型、排距、搭设层数、纵横水平拉杆及剪刀撑的设置，构造要求应符合规范JGJ130-2001第6.8条的规定。

计算步骤:a、计算单元单根立杆的计算面积：S=L1 X L2b、荷载计算b.1 一个柱距范围内脚手架自重产生的轴向力N GK1N G1K=g l X Hg1：为一个柱距范围内每米脚手架自重产生的轴向力标准值H:脚手架的支撑高度g i包括立柱、纵横向水平杆、连接它们的扣件重。

可参考下表数据b.2模板自重标准值:根据实际设计进行计算。

一般对于肋形楼板模板，自重标准值可参考下表:楼板模板自重标准值g2（KN/mm2）b.3新浇混凝土自重标准值：g3q2 一般取25KN/mm3。

b.4钢筋自重标准值：g4钢筋设计标准值应根据设计图纸确定。

对于一般梁板结构每立方米钢筋混凝土的钢筋自重标准值可采用以下数值梁截面面积t:楼板的厚度mmb.5单根立管承受的恒荷载工N G K= N G1K+(g2+g3+g4)X Sb.6施工人员及施工设备荷载q iq1 一般取：1.0KN/m2 b.7振捣混凝土时产生的荷载q2q2 一般取：2.0KN/m2 b.8单根立管承受的活荷载2 N QK= (q什q2)X SC、模板支架立杆的轴向力设计值不考虑风荷载时：N=1.22 N GK+1.42N QK d立杆的稳定性计算计算公式：N/（①A）三f即：N三①A f①：轴心受压构件的稳定系数：根据长细比查JGJ130-2001附录C入：长细比，入=10 / iI o :计算长度l0= h+2a a:模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度i:回转半径A :立杆的截面积f：钢材的抗压强度设计值附表：根据以上公式及参数，分别计算步距为2仆、1.8m、1.6m、1.4m、1.2m、1.0m的立杆稳定承载力。
