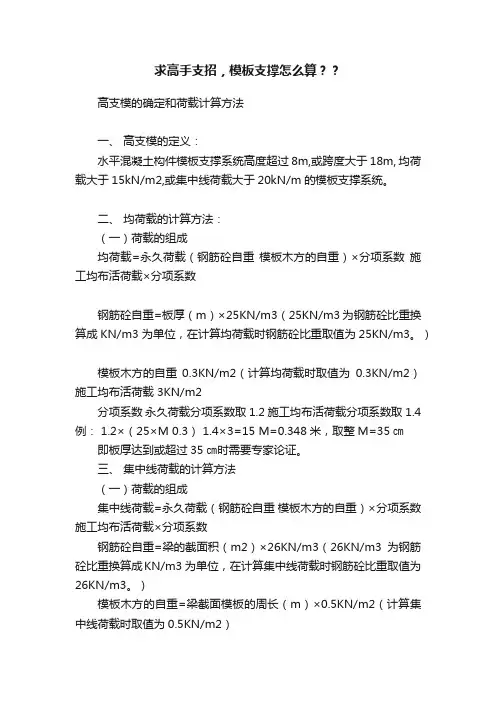

高支模的确定和荷载计算方法
一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。
二、均荷载的计算方法：
（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数
钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3 为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。）
模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2）
施工均布活荷载3KN/m2
分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4
例： 1.2×（25×M+0.3）+1.4×3=15
M=0.348米，取整M=35㎝
即板厚达到或超过35㎝时需要专家论证。
三、集中线荷载的计算方法
（一）荷载的组成
集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活
荷载×分项系数
钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成
KN/m3 为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值
为0.5KN/m2）
施工均布活荷载=梁宽m×3KN/m2
分项系数永久荷载分项系数取1.2
施工均布活荷载分项系数取1.4
四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。
五、根据以上的计算方法进行反推，梁截面积大于或等于0.52m2时，应验算其集中线荷载是否超过高支模范围，以确定是否需要专家论证。
注：以上计算方法的依据为JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》
第一章工程概况 第一节工程简况 金碧海岸工程位于佛山市南海区里水镇草场村东侧，由佛山市南海新中建房地产发展有限公司兴建。本工程1～4号楼总建筑面积5万多平方米，其中4栋塔楼为住宅楼，高31层，联体地下室1层为车库。结构为钢筋砼框架结构体系，抗震设防烈度7级。 第二节高支模部位和方案选择 一、高支模部位 本工程楼顶阁楼模板支撑体系属高支模体系。阁楼的梁板体系呈不规则的形状，其中外围的装饰线梁约为梯形状，下底宽约550mm，上底宽约1000mm，梁高700mm，其余梁为规则梁，型号尺寸有200×300、200×400、200×450、200×500、200×600、200×1000、350×1700等，梁最大跨度约为5～6m，板厚基本为100～120mm。按截面尺寸最大和荷载最重的具有代表性的梁板进行计算。 梁板支撑高度按实际情况，分4.8m和6.8m两种梁板门式钢管脚手架支撑体系和中空11.1m 的屋面板扣件式钢管脚手架支撑体系进行计算。 二、方案选择 1、高支模采用门式钢管脚手架、扣件式钢管脚手架支撑体系和木模板体系。 2、为防止高支模发生整体或局部失稳，必须严格按照《建筑施工门式钢管脚手架安全技术规范》和《扣件式钢管脚手架安全技术规范》安装脚手架。 第三节方案说明 一、本方案主要针对本工程高支模体系进行计算、编制施工方法和安全措施。 二、本计算书针对本工程具体情况，按施工层、施工段分类计算。施工时，应注意要符合各类型条件并严格按照本专项方案执行。 三、高支模施工时，除参照本专项方案执行外，还应参考有关施工及验收规范并遵守其相关规定。 第二章高支模支撑体系设计 第一节模板体系及材料选用 1、模板支撑体系：采用门式钢管脚手架支撑体系、扣件式钢管脚手架支撑体系。 2、模板体系：采用木模板体系，即木枋、木胶合板系列。 3、脚手架：MF1219门式钢管脚手架、Φ48×3.5优质标准钢管脚手架及其配件，钢材品种为Q235，厂家必须为知名生产厂家，产品为全国免检产品。 4、楼板及梁模板：18mm厚木胶合夹板。 5、木枋：80×80mm、100×100mm 广东松枋。 6、水平加固杆、扫地杆：壁厚3.5mmΦ48标准钢管。 第二节设计数据 一、梁板模板方案：梁底木枋选用两层，上层间距为300mm，下层间距为1200mm，门架间距纵向900mm，横向为1200-600mm。 二、中空模板方案：钢管满堂红脚手架，间距 1.1×1.1m，顶梁板底木枋选用两层，上层间距为300mm，下层间距为1100mm。中空脚手架的搭设根据施工分层的需要，同时兼作为施工外脚手架和铺设梁板模板作为施工操作面用途。在标高109.1m处铺设梁板模板进行封
高支模专项施工方案 施工单位: 编制时间:2013-10
目录 一、工程概况 (3) 二、编制依据 (3) 三、施工工艺 (4) 四．模板工程质量及进度控制 (6) 4．1轴线偏位的预防措施 (6) 4．2垂直偏差的预防措施 (6) 4．3标高不正确的预防措施 (7) 4．4柱、梁模板胀模的预防措施 (7) 4．5梁模下垂、失稳倒塌的预防措施 (7) 4．6漏浆的预防措施 (7) 4．7拆模时出现缺陷的预防措施 (8) 4．8模板支撑系统质量保证措施与控制程序 (8) 、搭设劳务人员的选用及劳动力计划、施工进度（见附表） (10) 5．混凝土浇捣方法 (11) 6．高支模满堂架搭拆施工安全技术措施 (11) 7．高支模文明施工措施与管理 (13) 8．高支模监测 (13) 9．安全应急救援预案 (14) 六、材料管理 (24) 七、验收管理 (25) 八、使用管理 (25) 九、拆除管理 (26)
一、工程概况 工程名称： 地址： 结构类型：框架 计划工期： 施工面积：5970平方米 B-C轴交1-9轴梁宽250mm，梁高750mm，为无板梁，C-D轴交5-9轴为有板（350mm 空心楼盖空心230mm）梁宽250mm，梁高800mm模板面板采用普通胶合板。 内龙骨布置2道，内龙骨采用方木50mm×100mm ，外龙骨间距500mm，外龙骨采用Φ48×双钢管 对拉螺栓布置3道，竖向间距100+350+300mm,断面跨度方向的间距300mm。 木方垂直梁截面支设方式，梁底增加1根承重立杆，承重杆间距顺梁方向有板梁为850mm,无板梁为900mm. 梁底采用2根50mm×100mm的木方，顶托内托梁材料选择木方: 100×100mm。 梁两侧立杆间距(mm)，立杆上端伸出至模板支撑点的长度(mm)。 板底采用托梁支撑形式，木方间距250mm，木方尺寸：50mm×50mm，顶托内托梁材料选择木方: 100×100mm。 脚手架搭设高度，步距，有板排距，纵向间距，无板梁排距，纵向间距.。 二、编制依据 1、钢管扣件式模板垂直支撑系统安全技术规程（DJ/TJ08-16-2011） 2、建质（2009）254号（建设工程高大模板支撑系统施工安全监督管理条例） 3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001） 4、《建筑施工模板安全技术规范》(JGJ162-2008) 5、《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006）
梁模板扣件钢管高支撑架计算书 高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。 支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》。 1、模板支架搭设高度为7.7米， 基本尺寸为：梁截面 B×D=200mm×0.6mm，梁支撑立杆的横距(跨度方向) l=0.9米，立杆的步距 h=1.5米， 梁底增加1道承重立杆。 图1 梁模板支撑架立面简图 采用的钢管类型为48×3.0。 一、模板面板计算 面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照多跨连续梁计算。 作用荷载包括梁与模板自重荷载，施工活荷载等。
1.荷载的计算： (1)钢筋混凝土梁自重(kN/m)： q1 = 25.000×0.6×0.250=6.250kN/m (2)模板的自重线荷载(kN/m)： q2 = 0.350×0.250×(2×0.6+0.200)/0.200=0.613kN/m (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)： 经计算得到，活荷载标准值 P1 = (1.000+2.000)×0.200×0.250=0.15kN 均布荷载 q = 1.2×6.250+1.2×0.613=8.305kN/m 集中荷载 P = 1.4×0.15=0.21kN 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 25.00×1.80×1.80/6 = 13.5cm 3； I = 25.00×1.80×1.80×1.80/12 = 12.15cm 4； 计算简图 弯矩图(kN.m) 剪力图(kN) A 0.030
板模板(扣件钢管高架)计算书 41工程；属于结构;地上0层;地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：0天；施工单位：。 本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。 高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》 （JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。 因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。 一、参数信息: 1.模板支架参数 横向间距或排距(m):1.20；纵距(m):1.50；步距(m):1.50； 立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):10.75； 采用的钢管(mm):Φ48×3.5 ；板底支撑连接方式:方木支撑； 扣件连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80； 2.荷载参数 模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000； 施工均布荷载标准值(kN/m2):2.500； 4.材料参数 面板采用胶合面板，厚度为18mm；板底支撑采用方木； 面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13； 木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000； 木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；
120mm厚板模板支架高18.35m 计算书
目录 一、编制依据 (1) 二、工程参数 (1) 三、模板面板验算 (3) 四、次楞木验算 (5) 五、主楞验算 (7) 六、可调托撑承载力验算 (9) 七、风荷载计算 (10) 八、立杆稳定性验算 (12) 九、支撑结构地基承载力验算 (13) 十、架体抗倾覆验算 (14)
一、编制依据 1、工程施工图纸及现场概况 2、《建筑施工脚手架安全技术统一标准》GB51210-2016 3、《建筑施工临时支撑结构技术规》JGJ300-2013 4、《混凝土结构工程施工规》GB50666-2011 5、《建筑施工扣件式钢管脚手架安全技术规》JGJ130-2011 6、《建筑施工模板安全技术规》JGJ162-2008 7、《建筑结构荷载规》GB50009-2012 8、《混凝土结构设计规》GB50010-2010 9、《钢结构设计规》GB50017-2003 10、《冷弯薄壁型钢结构技术规》GB50018-2002 11、《木结构设计规》GB50005-2003 12、《混凝土模板用胶合板》GB/T17656-2008 13、《危险性较大的分部分项工程安全管理办法》建质[2009]87号 14、《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254 号 二、工程参数
100 1500 18350 1500×10 1500 200 900 三、模板面板验算 面板采用木胶合板，厚度为12mm ，取主楞间距0.9m的面板作为计算宽度。 面板的截面抵抗矩W= 900×12×12/6=21600mm3； 截面惯性矩I= 900×12×12×12/12=129600mm4； （一）强度验算 1、面板按三跨连续梁计算，其计算跨度取支承面板的次楞间距，L=0.3m。Array 2、荷载计算
高支模专项施工案 施工单位: 编制时间:2013-10
目录 一、工程概况 (3) 二、、编制依据及设计计算 1、编制依据 (3) 2、设计计算 (3) 三、施工工艺 (4) 四、模板工程质量控制 (5) 五、登高防坠落措施 (17) 六、材料管理 (22) 七、验收管理 (22) 八、使用管理 (22) 九、拆除管理 (23) 计算书：大梁侧模板计算 (23) 计算书：梁模板支架计算 (29) 计算书：满堂模板支架计算 (36) 计算书：中小断面柱模板计算 (44)
一、工程概况 工程名称： 地址： 结构类型：框架 计划工期： 施工面积：5970平米 B-C轴交1-9轴梁宽250mm，梁高750mm，为无板梁，C-D轴交5-9轴为有板（350mm空心楼盖空心230mm）梁宽250mm，梁高800mm模板面板采用普通胶合板。 龙骨布置2道，龙骨采用木50mm×100mm ，外龙骨间距500mm，外龙骨采用Φ48×3.0双钢管 对拉螺栓布置3道，竖向间距100+350+300mm,断面跨度向的间距300mm。 木垂直梁截面支设式，梁底增加1根承重立杆，承重杆间距顺梁向有板梁为850mm,无板梁为900mm. 梁底采用2根50mm×100mm的木，顶托托梁材料选择木: 100×100mm。 梁两侧立杆间距0.8(mm)，立杆上端伸出至模板支撑点的长度0.0(mm)。 板底采用托梁支撑形式，木间距250mm，木尺寸：50mm×50mm，顶托托梁材料选择木: 100×100mm。 脚手架搭设高度9.00m，步距1.80m，有板排距0.85m，纵向间距0.85m，无板梁排距0.9m，纵向间距0.9m.。 二、编制依据 1、钢管扣件式模板垂直支撑系统安全技术规程（DJ/TJ08-16-2011） 2、建质（2009）254号（建设工程高大模板支撑系统施工安全监督管理条例） 3、《建筑施工扣件式钢管脚手架安全技术规》（JGJ130-2001） 4、《建筑施工模板安全技术规》(JGJ162-2008) 5、《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006） 6、《建筑结构荷载规》（GB50009-2001） 7、《直缝电焊钢管》（GB/T13793、《低压流体输送甲焊接钢管》（GB/T3092）、《碳素结构钢》（GB/T700） 8、《钢管脚手架扣件》（GB/5831-2006） 9、《钢结构设计规》（GBJ17-88） 10、《混凝土结构工程施工质量验收规》（GB50204-2002）、《钢结构工程施工质量验收规》（GB50205-2001） 2、设计计算见附页
高支模的确定和荷载计算方法一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3 为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。）模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载3KN/m2 分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4 例： 1.2×（25M+0.3）+1.4×3=15 M=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3 为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2 分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4 例1：梁高700，梁宽700 1.2×[0.7×0.7×26+（0.7+0.7+0.7）×0.5]+0.7×3×1.4=19.488<20 例2：梁高1000，梁宽500 1.2×[0.5×1.0×26+（1.0+1.0+0.5）×0.5]+0.5×3×1.4=19.2<20 例3：梁高900，梁宽600 1.2×[0.6×0.9×26+（0.9+0.9+0.6）×0.5]+0.6×3×1.4=20.808>20，需论证四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。五、根据以上的计算方法进行反推，梁截面积大于或等于0.48m2时，应验算其集中线荷载是否超过高支模范围，以确定是否需要专家论证。注：以上计算方法的依据为JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》
高支模专项施工方案 目录 一工程概况 ............................................ ２二模板支撑设计......................................... ２三梁模板与支撑架计算................................... ３ 1 上部框架梁模板基本参数............................... ３ 2 梁底模板木楞计算..................................... ４ 3 梁模板侧模计算....................................... ５ 4 立杆稳定性验算：..................................... ６ 5 钢管扣件验算: ........................................ ６四楼板模板钢管扣件支架计算............................. ６ 1 荷重计算：........................................... ７ 2 楼板底模验算（按五等跨连续计算） ..................... ７ 3 木楞验算(按两等跨连续梁验算) ......................... ８ 4 钢管支撑的稳定性验算：............................... ８ 5 钢管扣件验算: ........................................ ８五模板安装质量要求..................................... ８ 1 模板制作............................................. ９ 2 梁、板模安装......................................... ９
高支模的确定和荷载计算方法 一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。 二、均荷载的计算方法： （一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数 钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3 为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。） 模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2） 施工均布活荷载3KN/m2 分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4 例： 1.2×（25×M+0.3）+1.4×3=15 M=0.348米，取整M=35㎝ 即板厚达到或超过35㎝时需要专家论证。 三、集中线荷载的计算方法 （一）荷载的组成 集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活 荷载×分项系数 钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成 KN/m3 为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值 为0.5KN/m2） 施工均布活荷载=梁宽m×3KN/m2 分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4 四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。 五、根据以上的计算方法进行反推，梁截面积大于或等于0.52m2时，应验算其集中线荷载是否超过高支模范围，以确定是否需要专家论证。 注：以上计算方法的依据为JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》
恒大首府二期 版次：A 恒大影城高支模 安全专项施工方案编制：审核：审批： xx 建设集团有限公司 年月 目录 1.工程概述 (1) 2.编制依据 (3) 2.1.法律依据 (3)
2.2.规范标准 (3) 3.模板施工方案的选定 (4) 3.1.材料选用 (4) 3.2.支模架的设计 (5) 3.3.模板支架构造要求 (7) 3.4.框架梁支模设计 (8) 3.5.板支模设计 (8) 4.施工计划 (9) 4.1.施工进度计划 (9) 4.2.材料及设备计划 (9) 4.3.劳动力计划 (10) 5.高大模板施工 (10) 5.1.施工准备 (10) 5.2.高大模板支撑架施工 (11) 5.3.模板施工 (16) 5.4.混凝土浇筑 (16) 5.5.模板拆除要求 (17) 6.质量保证措施 (19) 6.1.质量保证的组织措施 (19) 6.2.进场材料质量保证措施 (20) 6.3.支撑架质量控制措施 (20) 6.4.模板施工质量管理措施 (21) 7.安全施工保证措施 (23) 8.模板施工应急救援预案 (25) 8.1.应急救援组织机构及职责 (25) 8.2.具体事故应急处理方法 (26) 9.梁(600×150、0 15.4M 净高)高支模架计算书 (28) 9.1. 模板面板的计算 (28) 9.2.支撑木方的计算 (29) 9.3.梁底小横杆的计算 (30) 9.4.立杆的稳定性计算 (32) 9.5.扣件抗滑移的计算 (33) 9.6.基础承载力计算 (33) 10.梁(600×1500侧) 模计算书 (34)
1.工程概述 湖北恒大影城位于随州滨湖东路西侧，滨湖北路(未建)南侧，转盘附近。本工程地上3 层，建筑面积16769.85 ㎡；地下室1 层，建筑面积7849.14 ㎡。参建各单位概况: 本工程结构设计为现浇钢筋混凝土框架结构，其中三楼电影院大堂、1#、 3#、4#、 5#、6#厅标高为10.12 ～20.5 ，支撑高度为10.38m，板厚120mm，支模面积约1666 ㎡，框架梁尺寸较大的有*WKL6(3) 500x1500 及L6(1) 500x1300 。 影城三楼2#厅为IMAX巨幕影厅，轴线范围9-12/A-D 轴，标高为10.12 ～25.5m，楼层支撑高度为15.38m，板厚180mm，支模面积642 ㎡，框架梁尺寸较大的有*WKL8(1) 600x1500及*WKL12(1) 500x1500 及WKL13(1) 450x1500。 高支模剖面示意图如下： 根据建设部建质[2009]87 号及建质<2009>254 号文的规定：搭设高度8m及以
明光市中医院二期工程高度大于5米模板 专 项 施 工 方 案 榆林成信建工集团有限公司
2017年4月16日
第一节编制依据---------------------------------------------------3第二节工程概况 ------------------------------------------------ 3第三节方案选择 ------------------------------------------------ 4第四节材料选择 ------------------------------------------------ 5第五节模板安装 ------------------------------------------------ 5第六节模板拆除 ------------------------------------------------ 6第七节模板技术措施------------------------------------------ 7第八节安全、文明施工措施------------------------------ 11第九节脚手架计算书---------------------------------------- 12梁板模板(扣件钢管架)------------------------------------- 12
模板专项施工方案 第一节编制依据 《建筑结构荷载规范》（GB50009-2012）中国建筑工业出版社； 《混凝土结构设计规范》（GB50010-2015）中国建筑工业出版社； 《建筑施工计算手册》江正荣著中国建筑工业出版社； 《建筑施工手册》第四版中国建筑工业出版社； 另外参照本工程施工图纸及施工组织设计编制本施工方案。 第二节工程概况 一、工程概况： 工程名称：明光市中医院内科综合病房楼、康复楼及二期配套工程 建设单位：明光市中医院 设计单位：安徽省建筑设计研究院有限责任公司 勘察单位：马鞍山汇华岩土工程技术有限公司滁州分公司 施工单位：榆林成信建工集团有限公司 监理单位：广东建设工程监理有限公司 建设地点：滁州市明光市市区 结构形式：11/12层框架、剪力墙结构 建筑面积：47468.47m2 安全目标：安全生产、杜绝重大安全事故发生，创建安全文明标准化示范工地。 工期要求：731天 施工条件：“三通一平”已完成，图纸完整。 各单体工程详细情况如下表：
模板工程（含高支模）施工方案 一、工程概况 工程名称：江南景苑 建设单位：湖南天泽房地产开发有限公司 设计单位：湖南金鼎建筑设计研究院 地勘单位：核工业衡阳第二地质工程勘察院 项目规模：本工程由2栋26层住宅以及1栋6层住宅组成，总建筑面积约31280.1m2。 工程特点：地下一层层高 3.9m—5.7m，最大梁400×1000，最大跨8.4m。地上一层为门面层高4.5m最大梁300×600最大跨7.8m。地上二层为转换层层高6m最大梁800×1200㎜，最大跨7.8m 根据规范地下室和转换层为高大支模体系。 二、编制依据 1） 2）《混凝土结构工程施工及验收规范》GB50204-2002 3）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001） 4）《建筑施工安全检查标准》（JGJ59-99） 5）《建筑施工高处作业安全技术规范》 三、材料选用 支模架的材料采用φ48×3.5mm钢管，（直角、旋转、接头）扣件，木楞50×100mm×2000㎜，模板采用2440×1220×18mm夹板，采用φ14对拉螺杆。 四、支设方案 1、模板及支撑体系： 针对本工程特点以及结合我公司在深圳地区的施工经验，在本工程中将采用由木模板、木方、钢管、对拉螺栓、“3”型卡扣等组成的模板及支撑加固体系。在模板工程施工中主要抓住以下几方面：
1.1投入适量的新九夹板做模板，全部采用50×100mm的木方，对墙柱梁板的模板支撑、螺栓间距等要经过计算确定。 1.2利用我们的成熟经验，改进支模工艺，保证梁柱接头的混凝土质量，消除混凝土质量通病。 1.3针对结构工程施工中的重要部位，对模板及支撑必须进行详细计算，对结构转换层的模板及支撑单独计算，以确保支设牢靠、不出意外。 1.4后浇带处的梁板模板及支撑不得随意拆除以免出现裂缝，必须在后浇带混凝土浇筑完成后达到一定强度后方可拆除。 1.5内脚手架采用采用满堂红扣件式钢管脚手架，钢管架必须严格按施工计算书搭设。标准层内架立杆可采用标准可调顶撑，其可调范围为 2.6m～4.8m，满足施工要求。 2、结构各部位配模方案： 钢筋混凝土墙体如地下室外墙、水池水箱、化粪池等有防渗要求的，采用Φ14圆钢制作的止水对拉螺栓，如图：
惠风同庆花园（二期）T1、T2、G11~G13#楼、幼儿园及地下室工程 高 支 模 专 项 方 案 编制人： 审核人： 审批人： 编制单位:南通十建集团有限公司 编制日期: 2013年9月7日
高支模施工方案 一、编制依据 1.1《建筑结构荷载规范》GB50009-2001 1.2《混凝土结构设计规范》GB50010-2002 1.3《建筑施工计算手册》江正荣著 1.4《建筑施工手册》第四版 1.5《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 1.6《混凝土结构工程施工技术标准》 ZJQ08-SGJB 204-2005 1.7《建筑施工脚手架实用手册》杜荣军著 1.8《建筑施工模板安全技术规范》JGJ162-2008 1.9施工图及施工现场实际情况。 二、工程概况 惠风同庆花园T1、T2、G11～G13#楼、幼儿园及地下室工程位于武汉市藏龙岛科技园梁山头村，本工程T1、T2#楼为28层剪力墙结构，G11、G12#楼为18层框架剪力墙结构，G13#楼为11层框架剪力墙结构，幼儿园为3层框架结构，该工程总建筑面积71791.87㎡，地下室建筑面积为14124.99㎡。主楼内地下室层高5.6米。 三、方案构思及确定 (一)模板支撑形式的选择 由于支模高度较高，且混凝土浇筑采用泵送施工，考虑脉冲水平推力和输送混凝土速度快所引起过载及侧压力，若采用门式钢管脚手架的话，因其为标准构件，受其自身宽度和每组长度的约束，对平面布置有一定限制，很难满足施工要求。而扣件式钢管脚手架则具有平面布置灵活、架设效率高、可形成纵横通道等特点，为了确保模板系统有足够强度、刚度和稳定性，模板支撑系统采用Φ48×3.5扣件式钢管满堂红脚手架。 (二) 工程的重点及难点 该工程结构高支模施工可说是工程的重点及难点，目前高支模施工方案较为
高支模专项施工方案内附计算书
高支模专项施工方案 目录 一工程概况.................................................................................... ２二模板支撑设计 ............................................................................ ２三梁模板与支撑架计算................................................................. ３ 1 上部框架梁模板基本参数 .......................................................... ３ 2 梁底模板木楞计算 ...................................................................... ４ 3 梁模板侧模计算 .......................................................................... ５ 4 立杆稳定性验算： ...................................................................... ６ 5 钢管扣件验算: ............................................................................. ６四楼板模板钢管扣件支架计算 ..................................................... ６ 1 荷重计算：.................................................................................. ７ 2 楼板底模验算（按五等跨连续计算） ....................................... ７ 3 木楞验算(按两等跨连续梁验算) ................................................ ８ 4 钢管支撑的稳定性验算： .......................................................... ８ 5 钢管扣件验算: ............................................................................. ８五模板安装质量要求 .................................................................... ８1 模板制作...................................................................................... ９

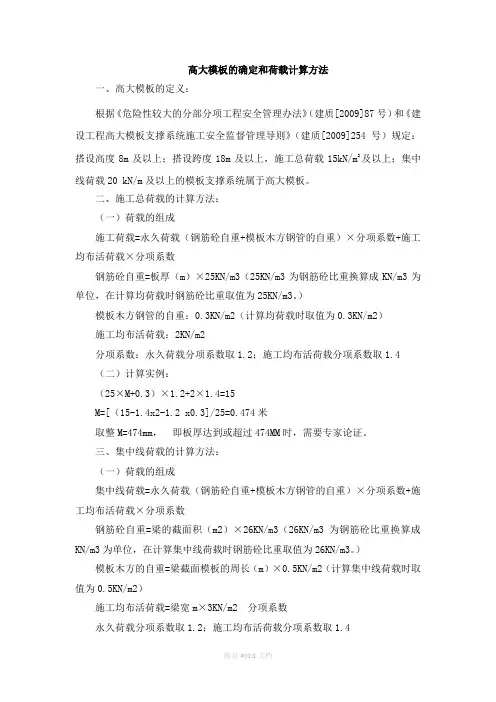

高支模定义和荷载计算方法 一、高支模的定义 住建部“ 2009】87号文”：关于印发《危险性较大的分 部 分 项工程安全管理办法》的通知，附件二第定： 混凝土模 板支撑工程搭8m 及以上；搭18m 及以上； 施工总荷载（均荷载）15KN/㎡及以上；集中线荷载20KN/m 及以上。 二、均荷载的计算方法： 均荷载=永久荷载（钢筋砼自重+模板木方自重）×分项系数+施 工均布活荷载×分项系数 钢筋砼自重=板厚(m)×25KN/m3（25KN/m3为钢筋砼比重换算成 K N /m 3为单位，在计 算均荷载时钢筋砼比 为25KN/m3） 模板木方自重=0.3K N /㎡（计算均荷载为0.3KN/ ㎡） 施工均布活荷载=0.3KN/㎡ 分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数 取1.4 例：假设板厚为M 则：1.2×（25×M+0.3）+1.4×3=15 计M=0.348≈0.35m 即板厚大于或等于35c m 时需。 三、集中线荷载的计算方法 集中线荷载=永久荷载（钢筋砼自重+模板木方自重）×分项系 数+施工均布活荷载×分项系数 钢筋砼自重=梁截面面积（㎡）×26KN/m3（26KN/m3为钢筋砼比 重KN/m3为单位，在计算集中线荷载时钢筋砼比重取值 为26KN/m3） 模板木方自重=梁截面模板的周长（m ）×0.5KN/㎡（计算集中 线荷载为0.5KN/㎡）
