2 金属结构及启闭机安装工程

金属结构设备及安装工程施工方案一、概述本标段主要包括各类闸门的制作及闸门启闭机的安装。

制作项目包括各门叶、行走支承及止水、锁定装置、门槽埋件及其防腐等。

安装项目包括各类闸（阀）门、门槽、启闭机设备及其基础埋件等。

二、施工布置1、闸门制作与加工车间布置根据本标金属结构制作工程量和我公司的生产条件，拟定本工程闸门、门槽埋件等制作在我公司的生产基地的水工机械厂完成。

闸门制造完成后，采用15t载重汽车运至工地安装现场或临时存放场。

2、工地库房及堆放场布置（1）在业主指定的施工营地场地修建临时库房，用于本工程的闸阀、材料及电气设备及安装施工设备的存放和保管。

（2）在业主指定的场地修建闸门、启闭机等金属结构件露天堆放场，面积为100m2，并设置防雨措施。

三、闸门制作本工程闸门及门槽埋件拟定在本公司的水工机械厂制作。

制作完成后，采用15t载重汽车运至工地安装现场或工地临时存放场。

1、埋件制作门槽埋件主要包括：主轨、反轨、侧轨、底槛、门楣。

（1）下料1）下料前编制各部件的下料工艺卡。

2）各种隔板及筋板，采用样板放样划线，用半自动切割机下料。

3）气割下料前清除切割边缘50mm范围内的锈斑、油污等，气割后清除熔渣和飞溅物；机械剪切的加工面应保证平整；焊缝坡口加工完成后用角向磨光机打磨并涂刷坡口漆。

各部件下料完成后，须经专职质检员检查，合格后打上标记方可进行下一道工序，并作好检测记录。

（2）埋件组装1）埋件的组装在工作平台上进行。

2）将面板平铺于平台上，在埋件面板上划出梁、筋板等构件的组对尺寸线，按照尺寸线进行组装。

3）组对完成后，用拉线方法进行平面度、扭曲度检查。

4）焊接完成后对工件进行矫正，然后由质检员再次进行各项尺寸、平面度、扭曲度检查。

单件检查合格后，进行整体组装，调节整体各项尺寸、分节接头间隙、整体平面度和扭曲度。

5）主轨检查合格后，划出装配尺寸线组装轨道方钢、不锈钢止水座板。

6）轨道方钢、不锈钢止水座板的平面度要求较高，装配的不锈钢板在厚度上适当加大3～5mm，焊接完成后对不锈钢面进行机加工，以保证不锈钢面的平面度。

金属结构安装工程施工方案一、工程内容老闸工作闸门、埋件及启闭机安装调试；老闸检修门埋件及电动葫芦安装调试；扩建闸工作闸门、埋件及启闭机安装调试；扩建闸检修闸门、埋件及电动葫芦安装调试；门槽插筋。

二、资源配备计划1.主要施工机械配备劳动力计划三、主要施工方法1闸门埋件安装埋件安装工艺流程：底槛和门槽凿毛、清理一底槛、主反轨测量控制点设置一埋件检查一底槛安装一底槛二期碎浇筑一脚手架搭设一主反轨拼接f主、反轨埋件吊装一主、反轨调整加固一门槽二期碎浇筑一门槽清理复查一涂装一脚手架拆除清理1.1底槛和门槽凿毛、清理利用浇筑闸墩时架设的脚手架将底槛和门槽二期砂浇筑部位凿毛并清理干净，凿毛后将插筋调直。

1.2底槛、主反轨测量控制点设置按照门槽埋件安装图和土建安装图相互校对主要尺寸控制点高程，并确定门槽安装基准控制点。

校对无误后做为门槽安装的依据。

采用经纬仪、水准仪等检测器具对门槽中心线、孔口中心线进行测定，选择高程、中心位置，把安装所需的全部尺寸放样定位备用。

1.3埋件检查检查埋件的外形尺寸、形位公差是否达到图纸、规范的技术要求,检查运输、搬运过程中是否碰撞扭曲，做好检查记录，以备安装。

1.4底槛安装底槛安装前，将搭焊筋、连接板底槛腹板、肋板焊接，再与一期碎的预埋插筋按设计要求焊接，焊接后，根据底槛的腹板、肋板的位置相应调整搭焊筋的位置。

安装前，按设计要求将待拼接的底槛焊接部位打坡口。

底槛用人工抬运就位。

底槛焊接后人工进行精确调整底槛安装位置。

底槛的位置调整准确后，用钢筋与底槛肋板和一期预埋插筋焊牢。

1.5底槛二期碎浇筑底槛安装就位后，开始浇筑底槛二期碎。

碎浇筑时，注意振捣棒不要碰到底槛及其它埋件，底槛下的碎从腹板处向两边浇筑，并用钢筋插捣使碎密实。

碎浇筑后，在底槛部位的上方搭设防护设施。

1.6脚手架搭设底槛碎浇筑后，开始架设门槽二期碎浇筑用的脚手架，架设脚手架时注意保护底槛不被破坏。

1.7主反轨拼接拼接场地设在上游铺盖上。

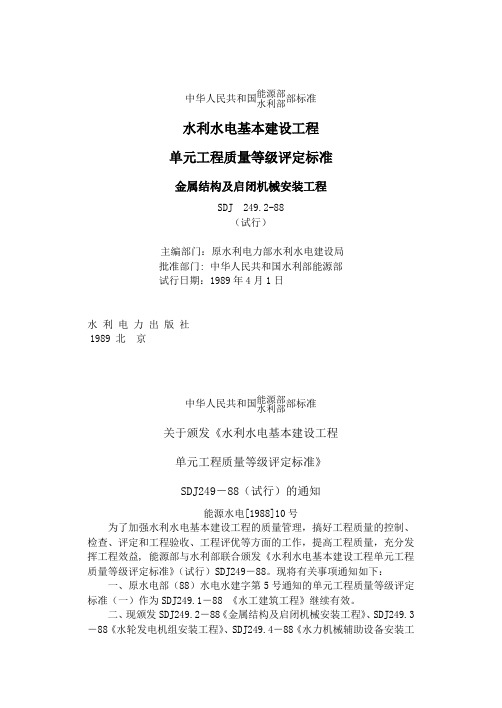

中华人民共和国能源部部标准水利部水利水电基本建设工程单元工程质量等级评定标准金属结构及启闭机械安装工程SDJ 249.2-88（试行）主编部门：原水利电力部水利水电建设局批准部门: 中华人民共和国水利部能源部试行日期：1989年4月1日水利电力出版社1989 北京部标准中华人民共和国能源部水利部关于颁发《水利水电基本建设工程单元工程质量等级评定标准》SDJ249－88（试行）的通知能源水电[1988]10号为了加强水利水电基本建设工程的质量管理，搞好工程质量的控制、检查、评定和工程验收、工程评优等方面的工作，提高工程质量，充分发挥工程效益, 能源部与水利部联合颁发《水利水电基本建设工程单元工程质量等级评定标准》（试行）SDJ249－88。

现将有关事项通知如下：一、原水电部（88）水电水建字第5号通知的单元工程质量等级评定标准（一）作为SDJ249.1－88 《水工建筑工程》继续有效。

二、现颁发SDJ249.2－88《金属结构及启闭机械安装工程》、SDJ249.3－88《水轮发电机组安装工程》、SDJ249.4－88《水力机械辅助设备安装工程》、SDJ249.5-88《发电电气设备安装工程》、SDJ249.6－88 《升压变电电气设备安装工程》等。

本标准自1989年4月1日起试行。

各单位在试行本标准过程中，如发现问题，请将意见函告能源部水电开发司或水利部建设开发司。

1988年12月10日目录说明第一章压力钢管安装工程第二章平面闸门埋件安装工程第三章平面闸门门体安装工程第四章弧形闸门埋件安装工程第五章弧形闸门门体安装工程第六章人字闸门埋件安装工程第七章人字闸门门体安装工程第八章活动式拦污栅安装工程第九章启闭机械轨道安装工程第十章桥式启闭机（或起重机）安装工程第十一章门式启闭机安装工程第十二章固定卷扬式后闭机安装工程第十三章螺杆式启闭机安装工程第十四章油压启闭机安装工程附录1 压力钢管制作工程附录2 质量等级评定表说明一、为了加强水利水电基本建设工程质量管理，统一质量检验评定方法，搞好工程质量的评比工作，特制订本标准。

5.2 金属结构及启闭机安装工程解析随着人们生活和工作需求的不断增长，建筑物的高度和规模也在不断地创新和突破。

建筑的门窗系统也相应得到了进一步的完善和升级，金属结构的运用越来越广泛，而启闭机具有高效、节能、环保、稳定、可靠等特点，被广泛采用，作为安装过程的配套用品。

本篇文档将要从以下几个方面来分析金属结构及启闭机的安装工程。

1. 金属结构的安装建筑物的金属结构是由联结起来的一组金属构件组成的。

安装时，应严格按照设计图纸和施工技术要求进行，保证建筑物的质量和安全。

具体操作步骤如下：1.1. 准备工作准备工作包括开展安全验收、准备好安装材料和工具，清除现场障碍等。

1.2. 接收验收金属结构的接收验收包括数量和尺寸验收，质量验收和材料检验。

验收合格后，方可进行安装。

1.3. 安装位置标定根据设计要求和试安装情况，将部件的位置和位移进行标定，保证各部件的正确位置和修正偏差。

1.4. 拉面出轴拉面出轴是确保梁柱在同一平面的关键工序。

拔紧各面剪切板连接螺栓，使梁柱处于同一平面上的位移不大于规定值。

1.5. 安装和固定横梁、竖柱、支架有效的连接方式必须保证其对于传递水平荷载和垂直荷载的能力。

安装过程中应注意检查工艺与要求是否符合，是否压坏或局部变形等问题。

1.6. 连接件安装连接件安装主要是将构件正确连接，包括角钢连接、螺栓连接、焊接连接等方式。

安装过程中加强连接点的刚性，保证连接强度。

1.7. 收尾工作收尾工作主要是调整结构各部位之间的距离和角度，修正结构中的任何形变及尺寸误差，保证其满足规定的技术要求。

并对安装质量进行评估。

2. 启闭机的安装启闭机是门窗系统的重要组成部分，负责开启和关闭门窗。

启闭机安装过程应该操作规范，注意安全。

2.1. 准备工作准备工作包括开展安全验收、准备好安装材料和工具，清除现场障碍等。

2.2. 定位安装位置应对文档中每个设备的位置进行认真分析，根据设计图纸上要求的位置，确认设备的安装位置的准确度，然后进入下一步。

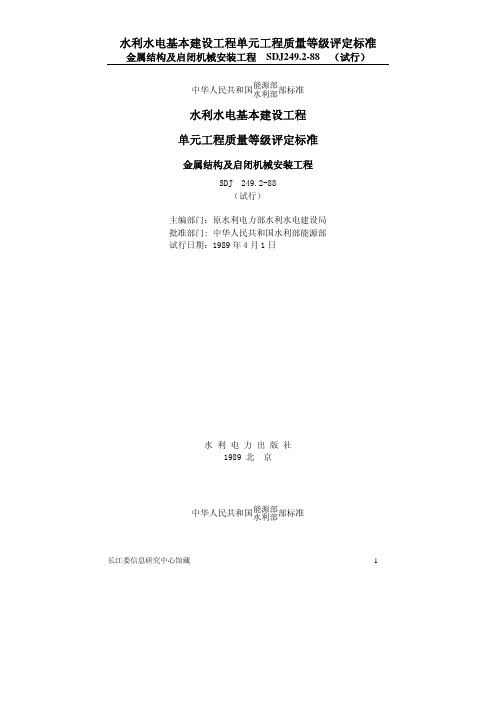

金属结构及启闭机械安装工程 SDJ249.2-88 （试行）长江委信息研究中心馆藏1中华人民共和国能源部水利部部标准水利水电基本建设工程单元工程质量等级评定标准金属结构及启闭机械安装工程SDJ 249.2-88（试行）主编部门：原水利电力部水利水电建设局批准部门: 中华人民共和国水利部能源部试行日期：1989年4月1日水 利 电 力 出 版 社1989 北 京中华人民共和国能源部水利部部标准关于颁发《水利水电基本建设工程单元工程质量等级评定标准》SDJ249－88（试行）的通知能源水电[1988]10号为了加强水利水电基本建设工程的质量管理，搞好工程质量的控制、检查、评定和工程验收、工程评优等方面的工作，提高工程质量，充分发挥工程效益, 能源部与水利部联合颁发《水利水电基本建设工程单元工程质量等级评定标准》（试行）SDJ249－88。

现将有关事项通知如下：一、原水电部（88）水电水建字第5号通知的单元工程质量等级评定标准（一）作为SDJ249.1－88 《水工建筑工程》继续有效。

二、现颁发SDJ249.2－88《金属结构及启闭机械安装工程》、SDJ249.3－88《水轮发电机组安装工程》、SDJ249.4－88《水力机械辅助设备安装工程》、SDJ249.5-88《发电电气设备安装工程》、SDJ249.6－88 《升压变电电气设备安装工程》等。

本标准自1989年4月1日起试行。

各单位在试行本标准过程中，如发现问题，请将意见函告能源部水电开发司或水利部建设开发司。

1988年12月10日 长江委信息研究中心馆藏 2金属结构及启闭机械安装工程 SDJ249.2-88 （试行）目 录说明第一章 压力钢管安装工程第二章 平面闸门埋件安装工程第三章 平面闸门门体安装工程第四章 弧形闸门埋件安装工程第五章 弧形闸门门体安装工程第六章 人字闸门埋件安装工程第七章 人字闸门门体安装工程第八章 活动式拦污栅安装工程第九章 启闭机械轨道安装工程第十章 桥式启闭机（或起重机）安装工程第十一章 门式启闭机安装工程第十二章 固定卷扬式后闭机安装工程第十三章 螺杆式启闭机安装工程第十四章 油压启闭机安装工程附录1 压力钢管制作工程附录2 质量等级评定表长江委信息研究中心馆藏 3说 明一、为了加强水利水电基本建设工程质量管理，统一质量检验评定方法，搞好工程质量的评比工作，特制订本标准。

金属结构及机电设备安装方法1.1启闭机安装检查发运到现场的启闭机型号是否符合要求，各种配件如钢丝绳、中间轴、油杯、地脚螺栓等规格、型号、数量是否与发货清单相符，有无缺件和差错。

检查启闭机在运输过程中是否受到损伤及破坏，如出现损伤与破坏及时采取补救措施，防止不合格品在工程中使用。

确定启闭机安装位置：①根据工作桥上放出的启闭机安装控制线结合安装布置图和闸门吊点距,确定启闭机安装中心线。

②门槽中心线与吊点横向中心线之间的距离E可从闸门主滚轮中心线与吊耳中心的位置求得。

③检查启闭机地脚螺栓孔或地脚螺栓预埋的位置是否正确，如误差过大，影响安装则应及时处理。

④根据图二所示, 确定的安装位置用汽车吊逐台将启闭机就位，注意主、副机编号是否一致。

⑤调整主、副机位置，根据吊点中心线找正其纵、横中心线偏差不应超过±3mm。

⑥用水准仪测量主、副机控制面高差其偏差不应超过±5mm、水平偏差不应大于0.5/1000。

⑦浇筑二期砼，待达到强度后拧紧地脚螺栓、螺母。

如采用埋设板、则焊接地脚螺栓，拧紧螺母。

⑧安装中间轴。

调整、检查：①检查开式齿轮啮合情况，制动轮跳动情况。

用塞尺检查齿轮侧间隙、空载宜略小于保证间隙，以确保在正常运行时得到保证间隙，用百分表检测制动轮跳动，不得大于100um。

目测齿面接触斑点，齿高不小于40%，齿长不小于50%。

如出现超差情况一般多为机座四角没有垫平、垫实，进行调整达到规范。

②将检查、记录各安装数据，报请监理工程师检验认可。

启闭机安装完成后，我部将会同监理人进行以下项目的试验：配电设备的试验要求按DL/T5019—94第5.3.1条的规定执行。

1.2铸铁闸门安装本工程闸门重量和尺寸不大，结合施工现场条件，拟采用整体吊装安装。

安装前，清理门槽孔口安全围栏及盖板，门槽内杂物，清理出门叶及附件的堆放场地。

闸门运至工地后，用8T汽车吊将闸门卸至闸墩前堤坡侧，之后利用启闭平台启吊孔处设置的5T手拉葫芦进行吊装安装，尔后进行闸门调试及启闭试验。

金属结构及启闭机设备安装方案金属结构制安和启闭机设备安装，由专业队伍施工，埋设件制作在厂内进行，现场安装。

1、闸门及埋件制作1.1.制作流程：根据设计要求编制工艺卡→放样下料→矫调刨边→零部件埋件制作→检验矫调→门叶焊接安装→厂内试装→出厂检验→分块装运。

1.2.门体拼装：1.2.1.闸门制造按制造详图和《制造安装及验收规范》闸门制造的规定执行，由专业厂家制作安装。

1.2.2.闸门钢滑道组装时，以止水座面为基准面进行调整，所有滑道在同一平面内，其各项允许偏差按规定执行。

1.2.3.门叶上的止水螺孔与止水压板的水封螺孔在加工石配钻。

1.2.4.闸门在加工厂组装（包括滑道、侧轮、反轮、节间连接装置、充水阀等部件）检查。

组装后的闸门的各项尺寸偏差和接头错位，均应符合施工图纸和上述规范的规定。

1.3.检验：1.3.1.闸门及埋件制作精度、测量工具精度、工人的上岗合格证等，应符合《水利水电工程钢闸门制造安装及验收规范》，实行三级检验制。

同时还应严格控制端柱弯曲误差、门叶对角扭曲误差、端柱厚度误差、主轮外径误差、轮轴位置误差等各种误差的累积。

以免影响水封橡皮的安装精度。

2、闸门和埋件的安装2.1.闸门制造与安装流程2.2.做好安装前的准备工作及安装要求2.2.1.备齐设计详图和技术文件：2.2.2.经建设单位批准的安装技术措施(详细论述、安装准备、安装程序和方法、设备选用、劳动组合、安装进度、安全要点、质量验收标准等)。

2.2.3.测基准点放样图，一般设在埋件附近一期砼面上，基准点数量以能控制和度量埋件空间位置为准。

2.2.4.材料和器具：（1）电焊条和防腐材料其规格和性能应完全符合施工详图和规范的要求，如有变更必须先以建设单位批准。

（2）安装机具配备电焊机1-2台，手提砂轮机2台，气割工具一套，千斤顶（1-3T）4台，手拉葫芦4-6台，超声波探测仪一台，500℃恒温箱一台。

2.2.5.基准点和测量工具：基准点和测量工具的精度应符合《水利水电工程钢闸门制造安装及验收规范》。

金属结构及启闭机设备制造和安装1. 引言金属结构及启闭机设备制造和安装是现代工程领域中重要的技术之一。

在建筑、桥梁、基础设施等工程项目中，金属结构承担着支撑和连接的重要作用，而启闭机设备则用于实现各种机械运动。

本文将介绍金属结构及启闭机设备的相关内容，包括制造工艺、材料选择、制造过程和安装方法等。

2. 金属结构制造金属结构制造是指通过切割、焊接、冷弯等工艺将金属材料制造成具有一定形状和功能的构件或结构。

金属结构制造的关键是工艺的选择和操作的准确性。

2.1 制造工艺金属结构制造的工艺包括切割、焊接、冷弯等。

切割工艺主要有火焰切割、氧气切割、等离子切割等，通过熔化或氧化金属材料，将金属材料切割成所需形状。

焊接工艺包括电弧焊、气体保护焊、激光焊等，通过热源将金属材料熔化并连接在一起。

冷弯工艺则是通过机械力使金属板材弯曲成所需形状。

2.2 材料选择金属结构的制造材料通常为钢材，如低碳钢、高碳钢、不锈钢等。

材料的选择要根据金属结构的用途和要求来确定，包括强度、耐腐蚀性、耐磨性等。

2.3 制造过程金属结构的制造过程包括工艺准备、材料准备、工艺操作和质量控制等环节。

在工艺准备中，需要确定制造工艺和选择合适的设备。

在材料准备中，需要选择合适的金属材料，并进行切割、焊接等预处理。

在工艺操作中，需要根据设计要求进行切割、焊接、冷弯等操作。

质量控制则是通过检测和测试确保制造资料的合格。

3. 启闭机设备制造和安装启闭机设备是指用于控制和实现机械运动的装置，广泛应用于大型设备、工厂生产线等领域。

启闭机设备的制造和安装需要高精度的加工和调试。

3.1 制造工艺启闭机设备的制造工艺包括加工、装配和调试。

加工工艺主要包括铣削、钻孔、螺纹加工等，通过机械力和刀具将原材料加工成所需形状。

装配工艺则是将加工好的零部件组装在一起，并进行测试和调整。

调试工艺则是通过精确的控制和调整，确保启闭机设备的正常运行。

3.2 材料选择启闭机设备的制造材料根据具体需求来选择。

金属结构及设备的安装施工方案1、金属结构及设备的安装本工程金属结构安装工程主要为启闭机安装。

1.1启闭机安装：1、一般要求(1) 启闭机安装前应具备的资料：1) 设备总图、部件总图、重要的零件图等施工安装图纸及安装技术说明书；2) 设备出厂合格证和技术说明书；3) 制造验收资料和质量证书；4) 安装用控制点位置图。

(2) 安装使用的基准线，应能控制门槽的总尺寸、埋件各部位构件的安装尺寸和安装精确度。

为设置安装基准线用的基准点应牢固、可靠、便于使用，并应保留到安装验收合格后方能拆除。

(3) 安装检测必须选用满足精度要求，并经国家批准的计量检定机构检定合格的仪器设备。

(4) 承包人在安装工作中使用的所有材料，应有产品质量证明书，并应符合施工图纸和国家有关现行标准的要求。

2、设备起吊和运输（1）起吊和运输措施起吊和运输前根据设备总成及零部件的不同情况和要求，制定详细的起吊和运输方案，其内容包括采用的起重和运输设备、大件起吊和运输方法以及防止吊运过程中构件变形和设备损坏的保护措施。

3、安装前的检查和清理（1）安装前的检查在各项设备安装前，应按施工图纸规定的内容，全面检查安装部位的情况、设备构件以及零部件的完整性和完好性。

对重要构件和部件应通过预拼装进行检查。

1）埋件埋设部位新、老混凝土结合面是否已进行凿毛处理并冲洗干净；凿除的位置和尺寸是否符合施工图纸要求。

2）按施工图纸逐项检查各安装设备的完整性。

3）逐项检查设备的构件、零部件的损坏和变形情况。

4）对上述检查中发现的缺件、构件损坏和变形等情况，承包人应书面报送监理人，并负责按施工图纸要求进行修复和补齐处理。

（2）清理设备安装前，承包人应对发包人提供的设备，按施工图纸和制造厂技术说明书的要求，进行必要的清理和保养。

4、螺栓连接(1) 所采购的螺栓连接应具有质量证明书或试验报告。

(2) 螺栓、螺母和垫圈应分类存放，妥善保管，防止锈蚀和损伤。

(3) 钢构件连接用普通螺栓的最终合适紧度为螺栓拧断力矩的5 0％～60％，并应使所有螺栓拧紧力矩保持均匀。

2F313050 水利水电工程机电设备及金属结构安装工程2F313051 了解水利水电工程机电设备分类及安装要求一、水利水电工程机电设备的种类水利水电工程中机电设备主要有各种水闸和船闸的启闭机、水泵及其动力设备、水轮发电机组及接力器等。

二、机电设备安装的基本要求这里我们主要介绍水闸的启闭机、水泵及水轮机的安装。

（一）闸门启闭机安装的基本要求1 ．基本工序组成在建筑物上安装起重机（即启闭机），基本工序组成为：向安装地点运送机械零部件；机械的组装和校正；检查整机；调试并交付运行。

机械安装前应验收基础，同时要检查安装机架部位混凝土表面的高程，地脚螺栓孔和电路、绳索孔的位置，链式机械平衡重块竖井的位置和大小。

标示有基础的设计位置和实际位置的检测图应记录在基础验收报告中。

2 ．固定式启闭机安装的基本要求( l ）启闭机机座下的混凝土层浇筑厚度不应小于50mm。

( 2 ）机架下面承受荷载的部位必须敷设安装垫板。

垫板调整好后，相互焊牢并焊到机架上。

机架下面的安装垫板数量没有限制，但机架和电动机、制动器、减速器、轴承以及其他零部件之间的衬垫的数量在一个部位不能多于两个。

( 3 ）地脚螺栓的端部应露出螺母的2 一5 个螺扣。

( 4 ）地脚螺栓和机架经有关机构对其安装和校正检验合格后，方可进行二期混凝土浇筑。

机械及其构件（减速器、轴承座等）的检验应在其零件不进灰尘和不受水分侵扰的条件下进行。

( 5 ）在悬挂驱动闸门的钢丝绳、链条、连杆之前，启闭机利用电动机在空载行程下磨合，每个回转方向不少于60 min ，并要观察减速器、轴承和制动器的工作。

( 6 ）启闭机的运行机构连接到闸门上后，提升闸门，调整吊链长度或者调整闸门拉杆的固定位置。

位于门槽中的闸门不应在水平方向移动。

( 7 ）安装完的启闭机，在试验前要检查启闭机在混凝土上或其他基础上的安装与固定的质量，以及启闭机械润滑、终点行程开关和制动器的调整情况。

对启闭机做计算荷载和运行荷载试验。
