PATRAN学习笔记

第○章引言1.有限元FEM产品设计时，为使产品不会损坏，需要进行应力分析；为使产品不会屈曲，需要进行屈曲分析；为使产品不会疲劳破坏，应进行疲劳分析；为使产品不产生共振，需要进行振动分析；为使产品不产生大的变形，需要进行位移、挠度分析。

网格划分：模拟实际物体的几何形状单元属性：真正模拟物体的物理属性（要求解的也是物理量）约束和载荷：相当于“因“求解结果：由于“因”，通过系统产生的“果”。

2.Nastran分析功能Solution type：Normal modes正交模态分析Complex eigenvalue复特征值分析：直接法，模态法Frequency response频率响应分析：直接法，模态法Transient response瞬态响应分析：直接法，模态法Nonlinear transientImplicit nonlinearDDAM solution3.教程学习4.分析流程用MSC进行工程分析的一般流程是：建立分析模型→递交分析→后处理建立分析模型的过程如下图示：第一章基本操作1.视图和显示2.符号表示3.Group和List3.1Group组成：几何元素和单元元素目的：为了方便复杂的建模和后处理操作作用：操作大型模型时很有用，把一个模型分成几部分，进行编辑。

说明：（1）名字叫“default_group”的组是建立新的数据库时自动创建的，新生成的元素会自动放置在当前组中。

组在数据库中永久存在。

（2）Current group当前组：创建新的元素时放在此组中，每次只有一个组为当前组，当前组总是显示(posted)。

（3）Target group目标组：操作起作用的组。

（4）Posted group显示的组：组在视图窗口中显示，一个组可以张贴到多个视窗中，一个视窗可以张贴多个组。

（5）载荷, 边界条件, 坐标系, 场, 工况和结果不是组的成员。

（6）当前组总是显示。

选择Group/Post, 或在组窗口中将Action 设为Post，从而选择那些组被张贴到当前视窗中。

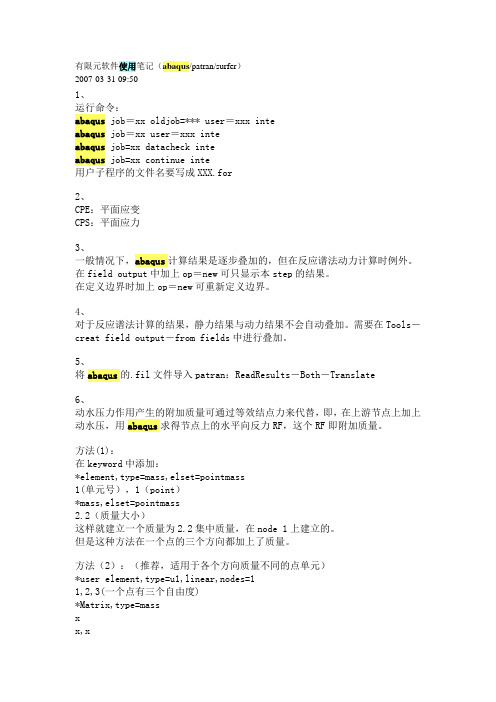

有限元软件使用笔记（abaqus/patran/surfer）2007-03-31 09:501、运行命令：abaqus job＝xx oldjob=*** user＝xxx inteabaqus job＝xx user＝xxx inteabaqus job=xx datacheck inteabaqus job=xx continue inte用户子程序的文件名要写成XXX.for2、CPE：平面应变CPS：平面应力3、一般情况下，abaqus计算结果是逐步叠加的，但在反应谱法动力计算时例外。

在field output中加上op＝new可只显示本step的结果。

在定义边界时加上op＝new可重新定义边界。

4、对于反应谱法计算的结果，静力结果与动力结果不会自动叠加。

需要在Tools－creat field output－from fields中进行叠加。

5、将abaqus的.fil文件导入patran：ReadResults－Both－Translate6、动水压力作用产生的附加质量可通过等效结点力来代替，即，在上游节点上加上动水压，用abaqus求得节点上的水平向反力RF，这个RF即附加质量。

方法(1)：在keyword中添加：*element,type=mass,elset=pointmass1(单元号），1（point）*mass,elset=pointmass2.2（质量大小）这样就建立一个质量为2.2集中质量，在node 1上建立的。

但是这种方法在一个点的三个方向都加上了质量。

方法（2）：（推荐，适用于各个方向质量不同的点单元）*user element,type=u1,linear,nodes=11,2,3(一个点有三个自由度)*Matrix,type=massxx,xx,x,x*element,type=u1,elset=RG180001,5 (单元号，结点号)*user element,type=u2,linear,nodes=11,2,3(一个点有三个自由度)*Matrix,type=massxx,xx,x,x*element,type=u2,elset=RG180002,21 (单元号，结点号)......*elset, ELSET=ADDEDMASS,generate80001, 80644, 1*UEL PROPERTY, ELSET=ADDEDMASS（最后一定要写,MASS是随便起的一个名字）7、对于patran所建的模型，划分网格以后一定要EQUIVALENCE-LIST-TOLERANCE CUBE一下所有的节点。

PATRAN的一些精华小技巧Patran是一种广泛使用的有限元前处理软件，它允许用户构建和修改有限元模型。

它具有许多实用和高效的功能，能够极大地提高用户的工作效率。

以下是一些Patran的精华小技巧，帮助用户更好地使用该软件。

1. 快速构建模型：在Patran中，可以利用快捷键和鼠标操作来快速构建模型。

比如，可以使用鼠标中键进行平移操作，使用滚轮进行缩放操作，使用Ctrl键进行选择多个实体等。

这些操作可以大大提高模型的构建速度。

3. 使用图层管理：在Patran中，可以使用图层管理功能来管理显示图形。

通过将实体分配到不同的图层，可以在不同的情况下快速控制图形的显示或隐藏。

点击"View"菜单中的"Layer Manager"可以打开图层管理对话框，可以通过设置不同的属性来配置图层。

4.利用组和装配：在建立大型模型时，可以使用组和装配来管理模型。

可以将相似的实体组合在一起形成一个组，或者将多个组组合在一起形成一个装配。

这样可以更好地组织模型，并且可以更方便地对模型进行修改和分析。

5. 使用网格划分器：在Patran中，可以使用网格划分器来自动划分网格。

只需选择要划分的曲线或表面，然后选择网格划分器，设置相应的参数，即可自动生成网格。

这样可以节省大量的时间和劳动力。

6. 使用模型检查器：在Patran中，有一个强大的模型检查器，可以帮助用户检查模型的几何和拓扑错误。

只需点击菜单栏上的"Analysis"，然后选择"Model Checker"，即可打开模型检查器对话框。

在这里，可以选择要检查的类型，并查找模型中的错误。

8. 利用Patran的接口功能：Patran具有与其他有限元软件的接口功能，可以与Nastran、Abaqus等软件进行数据的传递。

通过使用接口功能，可以方便地在不同的软件之间传递模型和结果数据。

以上是一些Patran的精华小技巧，希望对用户能够更好地使用该软件提供帮助。

课程 1. 入门目的:本次练习中，学习内容如下：⏹进入MSC/PATRAN并运行一个过程文件⏹对窗口和框架进行移动、调整尺寸及图标化操作⏹熟悉屏幕拾取⏹熟悉在线帮助的使用模型描述：本练习中，将学习如何进入MSC/PATRAN、生成一个MSC/PATRAN数据库及运行一个已存在的过程文件以生成一个用于这次练习的MSC/PATRAN模型。

还将练习对图形窗口和主框架进行移动、调整尺寸及图标化操作。

此外，还要学习如何使用在线帮助。

由于本次练习的重点是学习MSC/PATRAN的基本知识，因此，在练习的过程中穿插讨论了一些MSC/PATRAN的通用命令格式及操作。

练习过程:1．在X—窗口中键入patran。

此窗口中将会显示有关状态信息。

之后MSC/PATRAN主框架将出现。

Main Form如下图：最初，除File菜单外，主框架中的其它菜单都是灰色的。

通常，为利于操作，MSC/PATRAN将把不可能执行的选项设成灰色。

例如，移动鼠标光标到Main Form的File上，单击鼠标左键。

在下拉式菜单中，只出现与数据库有关的操作。

因为运行MSC/PATRAN之后的第一件事是创建或打开一个数据库。

建立一个新的数据库并命名为exereise_1.db。

File/NewNew Database Name:片刻之后，出现绘图窗口。

当建立一个新数据库时，将出现New Model Preferences对话框。

选择框中容差区的不同选项，可使MSC/PATRAN以两种不同方式区分模型中相邻的两个点。

在Tolerance中选Based on Model时，是以模型中最大尺寸的0.05%做为容差，若选Default，则以缺省值0.005作为模型的容差。

在这个练习中，选择Default选项。

在New Model Preferences对话框中，还可以选择Analysis Code 和Analysis Type，它们将影响建模期间各种对话框的内容。

竭诚为您提供优质文档/双击可除学习patran和nastran的100个问题总结篇一：patran20XX连接nAsTRAn问题一开始安装好patran20XX（x64）和nastran20XX后，修改p3_TRAns.InI配置好nastran20XX的路径，发现在patran中仍提交不了，很是郁闷。

后来打开Analysis—Translationparameters一看，原来它默认的是nastran20XX的求解器，怪不得，修改成20XX 后成功运行了。

为了避免每次都要修改这个参数，干脆把p3_TRAns.InI 的nastran20XX选项也设置成nastran20XX的求解器吧。

希望我的这个小小的发现对新手们有些帮助吧。

Alocalcommand20XX=c:\msc.software\msc_nastran\20XX1 \bin\nast20XX1.exeAcommand20XX=c:\msc.software\msc_nastran\20XX1\bin\ nast20XX1.exe篇二：patran&nastran使用经验积累大部分东西在nastran、patran的帮助中都有介绍。

一、总1、nastran会生成许多文件，如*.dball（包含数据库运行的永久性数据）/*.f04（包括数据库文件信息和模块执行摘要）/*.f06（包含msc.nAsTRAn的分析结果）/*.log（包含系统信息和系统错误信息）/*.master （数据库运行总辞典）/*.op2（msc.nAsTRAn分析结果，为二进制文件）??。

如果数据库操作是设计好的，则中*.dbal/*.master可在运行后手动清除，也可通过附加执行语句scR=Yes来实现。

2、nastran的输入文件包括几个部分，按先后顺序依次是：nastran语句（可选的）、文件管理段（可选的）、执行控制段（必须的，以限定符“cenD”结束）、情况控制段（必须的）、模型数据段（必须的，以限定符“begInebuLK”开始，以限定符“enDDATA”结束）。

有限元软件使用笔记（abaqus/patran/surfer）2007-03-31 09:501、运行命令：abaqus job＝xx oldjob=*** user＝xxx inteabaqus job＝xx user＝xxx inteabaqus job=xx datacheck inteabaqus job=xx continue inte用户子程序的文件名要写成XXX.for2、CPE：平面应变CPS：平面应力3、一般情况下，abaqus计算结果是逐步叠加的，但在反应谱法动力计算时例外。

在field output中加上op＝new可只显示本step的结果。

在定义边界时加上op＝new可重新定义边界。

4、对于反应谱法计算的结果，静力结果与动力结果不会自动叠加。

需要在Tools－creat field output－from fields中进行叠加。

5、将abaqus的.fil文件导入patran：ReadResults－Both－Translate6、动水压力作用产生的附加质量可通过等效结点力来代替，即，在上游节点上加上动水压，用abaqus求得节点上的水平向反力RF，这个RF即附加质量。

方法(1)：在keyword中添加：*element,type=mass,elset=pointmass1(单元号），1（point）*mass,elset=pointmass2.2（质量大小）这样就建立一个质量为2.2集中质量，在node 1上建立的。

但是这种方法在一个点的三个方向都加上了质量。

方法（2）：（推荐，适用于各个方向质量不同的点单元）*user element,type=u1,linear,nodes=11,2,3(一个点有三个自由度)*Matrix,type=massxx,xx,x,x*element,type=u1,elset=RG180001,5 (单元号，结点号)*user element,type=u2,linear,nodes=11,2,3(一个点有三个自由度)*Matrix,type=massxx,xx,x,x*element,type=u2,elset=RG180002,21 (单元号，结点号)......*elset, ELSET=ADDEDMASS,generate80001, 80644, 1*UEL PROPERTY, ELSET=ADDEDMASS（最后一定要写,MASS是随便起的一个名字）7、对于patran所建的模型，划分网格以后一定要EQUIVALENCE-LIST-TOLERANCE CUBE一下所有的节点。

PATRA‎N的一些精‎华小技巧1、在 Patra‎n里如何Mov‎e一组Poi‎n ts 的位置, 而不改变这‎组 Point‎s的ID 编号? Group‎/Trans‎f orm/Trans‎l ate的‎功能,这样不但编‎号不会变, 连prop‎e rty跟‎边界条件都‎会保留2、Patra‎n如何执行‎多次Und‎o?所有Pat‎r an的操‎作步骤, 都记录在最‎新的一个p‎a tran‎.ses.xx中,如果需要多‎次undo‎,可以刪除最‎后不需要的‎步骤指令行‎,再利用 File -> Sessi‎o n -> Play 的方式, 执行改过的‎p atra‎n.ses.xx ,这样可以无‎限制的un‎d o。

3、Patra‎n中如何定‎义杆件之间‎的铰接？用的是ro‎d元素，不需要定义‎铰接，因为rod‎元间本身就‎是以铰接形‎式连接。

如果用ba‎r或是be‎a m，需在pro‎p erti‎e s里的P‎i nned‎DOFs @ Node 1/2定义铰接‎。

4、Patra‎n如何把不小‎心Equi‎v alen‎c e的no‎d e分开用Utili‎t y/FEM-Eleme‎n ts/Separ‎a te Eleme‎n ts在equi‎v alen‎c e时, 可以將选项‎切换为"List",只选择特定‎某些节点作‎e quiv‎a lenc‎e, 可以避免不‎小心的失誤‎。

5、Patra‎n如何將T‎r i3单元‎转换为Tr‎i6单元在Patr‎a n -> Eleme‎n t -> Modif‎y/Eleme‎n t/Edit , 將Type‎选项打勾,在Shap‎e中选Tr‎i, New Shape‎选Tri6‎,最后选取想‎要改变的T‎r i3单元‎,6、Patra‎n如何定义材‎料库Patra‎n除了可以‎直接读取M‎S C.Mvisi‎o n的材料‎材料库外，还可利用执‎行Sess‎i on File的‎方式，直接使用以‎前已经定义‎过的材料。
