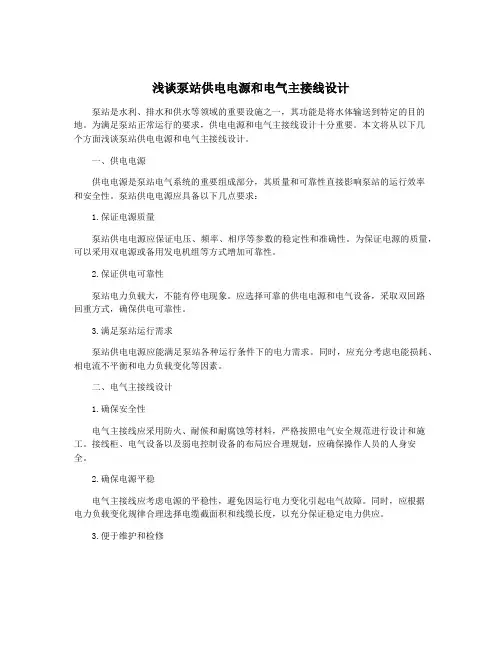

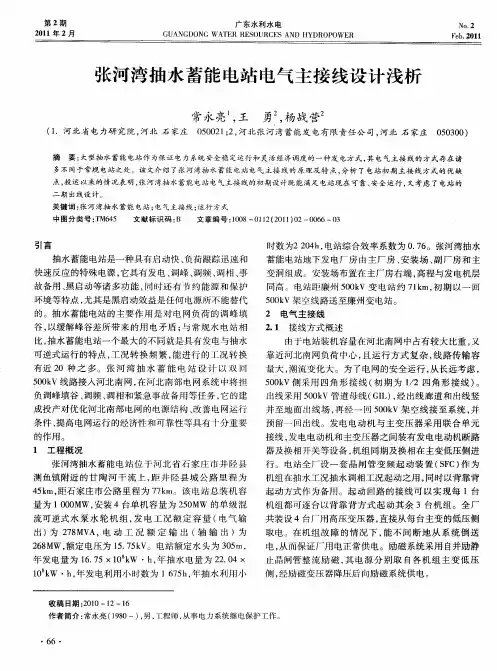

浅谈泵站供电电源和电气主接线设计泵站是水利、排水和供水等领域的重要设施之一，其功能是将水体输送到特定的目的地。
为满足泵站正常运行的要求，供电电源和电气主接线设计十分重要。
本文将从以下几个方面浅谈泵站供电电源和电气主接线设计。
一、供电电源供电电源是泵站电气系统的重要组成部分，其质量和可靠性直接影响泵站的运行效率和安全性。
泵站供电电源应具备以下几点要求：1.保证电源质量泵站供电电源应保证电压、频率、相序等参数的稳定性和准确性。
为保证电源的质量，可以采用双电源或备用发电机组等方式增加可靠性。
2.保证供电可靠性泵站电力负载大，不能有停电现象。
应选择可靠的供电电源和电气设备，采取双回路回重方式，确保供电可靠性。
3.满足泵站运行需求泵站供电电源应能满足泵站各种运行条件下的电力需求。
同时，应充分考虑电能损耗、相电流不平衡和电力负载变化等因素。
二、电气主接线设计1.确保安全性电气主接线应采用防火、耐候和耐腐蚀等材料，严格按照电气安全规范进行设计和施工。
接线柜、电气设备以及弱电控制设备的布局应合理规划，应确保操作人员的人身安全。
2.确保电源平稳电气主接线应考虑电源的平稳性，避免因运行电力变化引起电气故障。
同时，应根据电力负载变化规律合理选择电缆截面积和线缆长度，以充分保证稳定电力供应。
3.便于维护和检修电气主接线应考虑维护和检修的需求，保证电气设备的正常运行。
接线的布局应简洁明了，故障排除和维护清洁、快速、安全；考虑到维护及检修的安全性，应有足够的通道和配电设备。
4.降低能耗泵站电气系统的运行能耗占地面积大、设备数量多。
为了降低运行成本，电气主接线应精细化设计，根据泵站运行负荷实时调节电力负载，同时采用高效节能的电气设备，提高电气系统的效率。
综上所述，供电电源和电气主接线设计是保证泵站安全、高效运行的重要基础。
泵站的运行人员应定期检查电气设备，并制定合理的预防性维护计划，确保电气系统处于良好状态，满足泵站正常运行需要。
Power Technology︱270︱2017年5期浅谈220kV 变电站电气一次主接线设计薛 亭国网福州供电公司，福建 福州 350009摘要：随着社会的发展，国家对电力的发展越来越重视。
变电站是一个城市的重要组成部分，对城市的电负荷有重要影响，对220kV 变电站电气一次主接线设计，让我们了解到主接线的重要性及其主接线的一些方法，使我们对电气一次主接线设计有了一定的认识。
关键词：一次主接线设计；220kV 变电站中图分类号：TM63 文献标识码：B 文章编号：1006-8465（2017）05-0270-01变电站在电厂和用户之间是充当媒介的作用，起着变换和分配电能的作用，在变电站中的各种电器设备，按照不同的技术要求连接起来发挥作用。
电气一次主接线是由高压电器通过连接线，各个电气设备在其中发挥着自身的作用，发展成一个传输高压和强电流的装置。
下面我们来谈谈一次主接线设计。
1 主接线设计原则及要求 主接线是变电站的重要组成部分，在电力系统中发挥着不可磨灭的作用。
主接线的设计，关系着全所电气设备的选择、对配电装置的要求，继电保护及保护装置的稳定性等有着重要的作用，在电力设计主接线的设计是十分重要的，关乎着电力系统的安全可靠性，主接线的设计应该以国家的政策和方针为指标，全面考虑主接线设计的影响因素，确保变电站运行的安全可靠性，对我们生活的便利性。
电气主接线设计的基本原则是以设计任务书为指导原则，以国家的政策等为指导方针，结合设计主观和客观因素的影响即确保供电安全可靠的前提下，结合当地经济政治等因素，是主接线设计达到使用方便和维修方便的目的。
主接线设计原则及要求，使我们对变电站的了解更加深入。
2 主接线基本接线方式 主接线的基本接线方式，主要是以我们生活中常见的接线方式为主，以电源和出线的为主，电能的分配和汇集，常常以主接线为中间媒介，充当分配的角色，对我们了解主机线和记录关于主接线的一些知识提供了基础，下面我们介绍几种常用的主接线方式。
电气主接线设计论文全面解析电力系统的关键设计要点电力系统是现代社会中不可或缺的基础设施之一，而电气主接线则是电力系统中至关重要的一环。
本论文将对电气主接线设计的关键要点进行全面解析，旨在提供相关领域的专业知识和实践经验，以指导电力系统设计者更好地进行电气主接线设计。
第一部分：引言电气主接线设计在电力系统中具有重要的地位和作用。
作为电力系统中连接输电线路和负荷设备的关键部分，合理的电气主接线设计不仅能够保证电力系统的安全稳定运行，还能提高电力系统的效率和可靠性。
第二部分：电气主接线设计的基本原则1. 安全原则：电气主接线设计必须优先考虑人身和设备安全，确保电气设备的正常运行，减少潜在的安全隐患。
2. 可靠性原则：电气主接线设计应考虑电力系统的可靠供电，通过合理的设计，降低线路故障和停电的风险。
3. 经济性原则：电气主接线设计应考虑运行成本和设备投资成本之间的平衡，确保电力系统的运行经济合理，提高资源利用效率。
第三部分：电气主接线设计的关键要点1. 接线方式的选择：a. 单电源接线：适用于一台发电机供电的场景，线路简洁明了，成本较低。
b. 双电源接线：适用于备用电源冗余的场景，通过断路器实现切换，提高电力系统的可靠性。
c. 多电源接线：适用于多台发电机同时供电的场景，可根据负荷需求和电源状态进行灵活切换。
2. 线路选型：a. 导线选择：根据电流负载和传输距离选择适当的导线截面积，避免过载和能量损失。
b. 绝缘材料选择：根据环境条件和负荷特点选择适当的绝缘材料，确保电气设备的绝缘性能。
3. 过载和短路保护：a. 过载保护：通过合理计算和选择熔断器或断路器来保护电气设备避免过载损坏。
b. 短路保护：通过选择合适的熔断器或断路器，实现对短路故障的及时切除和保护。
4. 接地设计：a. 设备接地：通过合理的设备接地设计，实现电气设备的安全运行和人身安全保护，减少电气事故的发生。
b. 系统接地：通过系统接地设计，实现电气系统的运行稳定和防止电气干扰。
电气主接线主要设计原则1.安全性原则：电气主接线的设计应以确保人员和设备的安全为首要原则。
在设计中要考虑到电流、电压等参数，并采取相应的保护措施，如使用足够大的导线截面以减小电阻、安装过流保护器和漏电保护器等。
2.可靠性原则：电气主接线的设计应确保电气设备的正常运行。
要选择质量可靠的电气元件和连接器，避免接线松动、接触不良等问题，并进行必要的防护措施，如防水、防尘等。
3.实用性原则：电气主接线的设计应便于操作和维护。
要合理布置接线盒、开关箱等设备，使其易于接线和检修。
同时要做好标识和记录工作，方便后续的操作和维护人员了解电路的结构和参数。
4.灵活性原则：电气主接线的设计应具有一定的灵活性，方便后续的扩展和改造。
要留出一定的余量，以适应后期动力负荷的增加和设备布局的变化。
同时要考虑到不同回路之间的相互影响，合理安排电缆线的敷设和引出。
5.经济性原则：电气主接线的设计应尽量节约材料和成本。
要根据具体的项目需求，选择适当的导线和电缆规格，避免浪费。
在布线上要尽量减少开挖和穿墙的次数，减少工程量。
6.规范性原则：电气主接线的设计应符合相关的标准和规范要求。
要熟悉国家和行业的相关标准，如《电气安装工程施工质量验收规范》、《电气工程施工及验收规范》等，确保设计符合法律法规和行业标准。
7.整体性原则：电气主接线的设计应与整个电气系统相协调。
要与其他配电设备、电气设备、控制系统等进行协调，确保电气主接线的设计与其他部分的配套工作能够有效衔接，以提高整个电气系统的运行效率和安全性。
综上所述，电气主接线的设计原则涉及到安全性、可靠性、实用性、灵活性、经济性、规范性和整体性等方面的要求。
在实际设计过程中，应根据具体情况综合考虑各种因素，以确保电气主接线的安全、可靠、高效运行。
浅述电气主接线基本要求和基本形式摘要：电气主接线主要是指在发电厂变电所的电力系统中，为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路、电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等，它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。
关键词：电气主接线一、对主接线的基本要求发电厂和变电站的电气主接线是由电气设备及其连接线所组成的，用以汇总和分配电能的电路。
它包括向系统和用户供电的主接线和供给发电厂、变电站本身用电的厂（所）用电接线。
主接线的连接方式，对供电可靠性、运行灵活性、检修方便性以及经济合理性等起着决定性的作用。
圊此，曲：拟定发电厂、变电站电气主接线时，有以下具体要求。
1.供电可靠性供电可靠性要根据筮电厂和变电站在系统中的地位与作用、发电厂和变电站的近期和远景发展规模、出线回路数多少和负荷重要性以及大系统的稳定性等因素全面考虑，特别是一些新建的大型区域主力电厂和一些超高压枢纽变电站。
其容量都很大，在系统中占有非常重萼的地位，无论什么原因造成发电厂停机或变电站失压，都将给国民经济造成难以估计的损失。
所以在主接线设计时，要根据系统及用户的要求，保证与之相适应的供电可靠性。
提高可靠性的措施很多，如将母线分段，设置备用母线、备用变压器或备用线路等。
适当地增加断路器数目也可提高可靠性。
提高可靠性的还有另一些措施，如采用自动重合闸装置，备用电源自动投入装置，变电站按周波下降自动减负荷装量和水轮机组按周波下降自动启动装置等。
2.良好的电能质量电压和频率是电能质量的基本指标，而电气接线图的制定，对两个指标有着极其重要的影响。
有螳接线可能按某种方式运行时，不能保证电能质量；又有一些接线可能在某一元件故障时，迫使一个或几个其他元件一同退出运行，或使回路阻抗增大，或使电厂一部分容量被封锁，从而使其电力系统频率或某一部分的电压下降，甚至发生不稳定的现象。

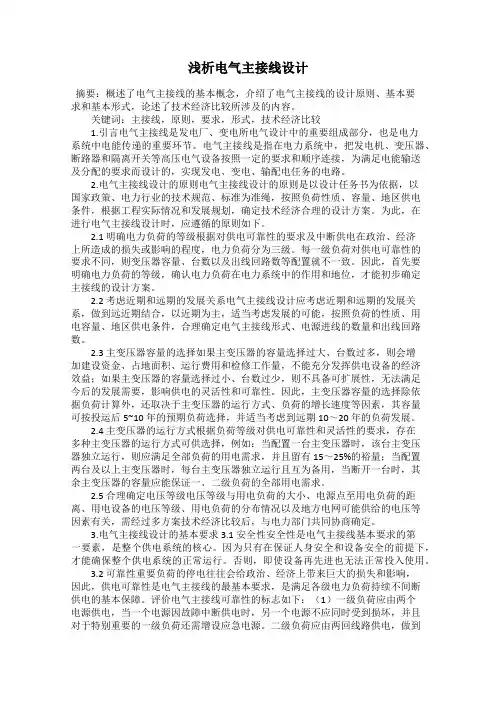

浅析电气主接线设计摘要：概述了电气主接线的基本概念，介绍了电气主接线的设计原则、基本要求和基本形式，论述了技术经济比较所涉及的内容。
关键词：主接线，原则，要求，形式，技术经济比较1.引言电气主接线是发电厂、变电所电气设计中的重要组成部分，也是电力系统中电能传递的重要环节。
电气主接线是指在电力系统中，把发电机、变压器、断路器和隔离开关等高压电气设备按照一定的要求和顺序连接，为满足电能输送及分配的要求而设计的，实现发电、变电、输配电任务的电路。
2.电气主接线设计的原则电气主接线设计的原则是以设计任务书为依据，以国家政策、电力行业的技术规范、标准为准绳，按照负荷性质、容量、地区供电条件，根据工程实际情况和发展规划，确定技术经济合理的设计方案。
为此，在进行电气主接线设计时，应遵循的原则如下。
2.1 明确电力负荷的等级根据对供电可靠性的要求及中断供电在政治、经济上所造成的损失或影响的程度，电力负荷分为三级。
每一级负荷对供电可靠性的要求不同，则变压器容量、台数以及出线回路数等配置就不一致。
因此，首先要明确电力负荷的等级，确认电力负荷在电力系统中的作用和地位，才能初步确定主接线的设计方案。
2.2 考虑近期和远期的发展关系电气主接线设计应考虑近期和远期的发展关系，做到远近期结合，以近期为主，适当考虑发展的可能，按照负荷的性质、用电容量、地区供电条件，合理确定电气主接线形式、电源进线的数量和出线回路数。
2.3 主变压器容量的选择如果主变压器的容量选择过大、台数过多，则会增加建设资金、占地面积、运行费用和检修工作量，不能充分发挥供电设备的经济效益；如果主变压器的容量选择过小、台数过少，则不具备可扩展性，无法满足今后的发展需要，影响供电的灵活性和可靠性。
因此，主变压器容量的选择除依据负荷计算外，还取决于主变压器的运行方式、负荷的增长速度等因素，其容量可按投运后5~10 年的预期负荷选择，并适当考虑到远期10～20 年的负荷发展。
电气主接线及设计1. 引言电气主接线是电气系统中至关重要的一环，它负责将电源与各个电气设备之间进行连接，使电能得以传输和利用。
在电气系统设计过程中，主接线的设计合理与否直接影响到电气设备的正常运行和系统的安全性。
本文将详细介绍电气主接线的概念、设计原则以及关键步骤，以帮助读者了解和掌握电气主接线的基本知识。
2. 电气主接线的概念电气主接线是指通过电线或电缆将电源与各个电气设备之间进行连接的系统。
主接线通常由主干线、支干线和分支线组成。
其中，主干线负责将主电源与电气设备连接起来，支干线则负责将主干线连接到各个分支设备上。
电气主接线的设计主要考虑功率传输、电压降低、电气设备的组织布局以及系统的可靠性等因素。
3. 电气主接线的设计原则3.1 安全性原则电气主接线的设计首先要求保证系统的安全性。
这包括合理设置过载保护装置、漏电保护装置以及接地保护装置等，以防止电气设备的损坏和人身安全事故的发生。
此外，还应考虑电气设备的绝缘性能，避免因绝缘破损导致电气故障。
3.2 系统可靠性原则电气主接线的设计需要保证系统的可靠性，尽量减少电线和电缆的故障概率。
这包括选择合适的导线截面积、减少线路阻抗、合理布置线路等措施，以提高系统的可靠性和稳定性。
3.3 经济性原则电气主接线的设计需要综合考虑经济因素。
在满足系统需要的前提下，应尽量选择价格合理的电线和电缆，并通过合理布线节省材料和人工成本。
同时，应合理利用现有线路资源，尽量减少线路的开挖和占用，降低工程投资。
4. 电气主接线设计的关键步骤4.1 确定电气设备布置在进行电气主接线设计之前，首先需要根据实际情况确定电气设备的布置。
这包括了解主要电气设备的功率和数量、设备之间的相对位置以及设备的工作方式等。
4.2 计算负荷和电流在了解了电气设备布置后，需要计算每个电气设备的负荷和电流。
负荷和电流的计算是电气主接线设计的基础，它们直接决定了后续选线和设备的选择。
4.3 选择导线和电缆根据负荷和电流的计算结果，需要选择合适的导线和电缆。
电气主接线设计(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--摘要电气主接线(main electrical connection scheme)按牵引变电所和铁路变、配电所（或发电所）接受（输送）电能和分溜配电能的要求，表征其主要电气设备相互之间连接关系的总电路。
通常以单线图表示。
电气主接线中表示的主要电气设备有电力变压器、发电机、断路器、隔离开关、电压互感器、电流互感器、避雷器、母线、接地装置以及p带旁路母线接线、桥型接线和双T接线（或T形）分支接线等。
电气主接线包括从电源进线侧到各级负荷电压侧的全部一次接线，有时还包括各类变、配电所（或发电所）的自用电部分、后者常称作自用电接线。
电气主接线反应了牵引变电所和铁路变、配电所（发电所）的基本结构和功能。
关键词：电气主接线；方式；原则；展望与未来第一部分，电气主接线电气主接线是变电站电气部分的主体，是电力系统中电能传递通道的重要组成部分之一；其连接方式的确定对电力系统整体以及变电站本身的供电可靠性、运行灵活性、检修方便与否和经济合理性起着决定性作用，同时也对变电站电气设备的选择、配电装置的配置、继电保护和控制方式的拟定有着很大的影响。
因此，正确处理好各方面的关系，全面分析相关影响因素，综合评价各项技术，合理确定主接线方案是十分重要的。
本论文研究的电气主接线，主要针对高压配电网中110kv变电站高压电气主接线的设计。
随着城市电网和农村电网的三年改造结束，目前220kv及以上电压级的骨干网架已基本形成，110kv 变电站的地位大多数已变成了中间变电站和终端变电站，直接与用户相关联，是实现电能传递的关键环节，首先从探讨变电站电气主接线方式的分析原则入手，对常用110kv中间变电站主接线方式进行分析：单母接线方式、内桥加跨条接线方式以及四角形接线方式。
并且进行综合比较、评价，最后讨论了110kv变电站电气主接线方式的现状与展望。
电气主接线的设计与设备选择概述电气主接线是电力系统中最关键的一部分，它连接各种电气设备，起到传输电能的作用。
合理的设计与设备选择可以提高系统的可靠性、安全性和效率。
本文将介绍电气主接线的设计原则和常用设备的选择。
设计原则1. 安全性安全是电气主接线设计的首要考虑因素。
主接线系统应满足以下安全要求：•承载能力：主接线系统的电流容量应满足电气设备的需求，避免过载导致火灾或设备损坏。
•绝缘：主接线系统应具备足够的绝缘能力，以减少触电风险。
•短路保护：主接线系统应配备合适的短路保护装置，能够及时切断故障电流，防止短路事故。
2. 可靠性主接线系统应具备良好的可靠性，以保证电力供应的连续性。
以下因素需要考虑：•设备选择：选择具有高可靠性的设备，如合格的电缆、开关和断路器等。
•设备维护：定期检查和维护电气设备，及时发现故障并修复。
•多重回路：在主接线系统中设置多个回路，以便当一个回路出现故障时，其他回路仍能正常工作。
3. 适用性主接线系统的设计应根据实际使用情况进行合理选择，满足电气负荷的需求。
以下因素需要考虑：•电流容量：主接线系统的电流容量应根据电气负荷的大小来确定，避免过载或电压降低过大的问题。
•环境适应性：主接线系统应能够适应环境的温度、湿度和腐蚀等特点，确保长期稳定运行。
设备选择1. 电缆电缆是主接线系统中常用的电气设备之一，它用于连接变电站、配电装置和负载设备。
选择合适的电缆需要考虑以下因素：•电流容量：根据负荷电流确定电缆的截面积，确保电缆的承载能力满足要求。
•绝缘材料：选择具有良好绝缘性能的电缆材料，如PVC、XLPE等。
•引线方式：根据实际情况选择单芯、多芯、屏蔽或非屏蔽等引线方式。
2. 开关开关是主接线系统中起到控制和保护作用的重要设备。
选择合适的开关需要考虑以下因素：•电流容量：根据电气负荷的大小确定开关的额定电流，确保开关能够安全可靠地进行导通和断开操作。
•动作特性：根据实际应用需求选择合适的开关动作特性，如常开、常闭、防爆等。
浅谈泵站供电电源和电气主接线设计泵站是水利工程中重要的组成部分，在防治水旱灾害和保护水资源中发挥着重要的作用。
随着泵站运行可靠性的提高，对泵站的供电电源和电气主接线提出了新的要求。
文中对泵站供电电源的选择和电气主接线进行了分析，总结了大、中、小型泵站的电源和电气主接线方案的设计，为设计人员提供参考。
标签：泵站；供电电源；电气主接线0 引言水利工程是一项基础性民生工程，关系着广大人民的生命财产安全，在国民经济中起着重要的作用。
水利工程包含的种类较多，覆盖的范围较广，泵站是水利工程中的一个重要环节，有着举足轻重的作用，广袤无垠的大地上建设有各种不同规模和不同功能的泵站，不同的功能的泵站有着不同的作用，为经济建设做出了重大的贡献。
1 泵站对供电电源和电气主接线的要求泵站主要功能为供水和排水，具体的设置地点与设计流量需要根据总体规划来确定。
根据不同的设计流量，泵站可分为大型、中型和小型泵站，不同规模泵站的装机容量随配套的电动机功率变化而不同，泵站的装机容量从几千瓦到十几万千瓦不等。
随着经济水平的飞速增长，人民生活水平的提高，泵站运行的安全性要求也越来越高，从而对供电提出了更高的要求。
无论泵站规模的大小，装机容量的多少，都对泵站的供电有着可靠性的要求，只是要求的程度不同。
供电的可靠性是泵站的第一要求，在满足可靠性的前提下，应兼顾灵活性、经济性。
2 泵站的供电电源和电气主接线设计设计是一门涉及技术、经济、国家方针政策等诸多因素的综合性应用技术，关系到工程建设的投资、工期、质量、进度等经济社会效益，是整个工程的关键因数。
设计在满足工程设计任务时应遵守下列原则：贯彻国家方针政策，遵循国家发布的相关规范，整体考虑工程的全局和局部，充分的利用资源。
在上述原则的基础上，泵站的供电电源和电气主接线设计主要从下列几个方面展开：2.1 供电电源负荷计算是泵站电气设计的基础，泵站中的主要负荷为水泵机组负荷、辅机等生产性负荷、以及办公和生活负荷。
电气主接线设计范文1.设备布置和连线：根据设备的功率、功能和使用要求，合理布置设备的位置和连线方式。
通常，电气主接线设计应该使得电源线、负载线和设备线的路径尽量短且直线，减小电流的阻抗和电压降，提高电气设备的工作效率。
2.电源分配和控制：根据各个设备的功率需求，合理配置电源的分配和控制。
通常，大功率设备应该独立分配电源，并配备过流保护、短路保护和漏电保护装置，以确保电气设备的安全运行。
3.接地保护：针对电气设备的接地问题，进行接地保护的设计。
电气主接线设计应该确保设备的接地均匀稳定，防止电气设备因接地不良而产生的电气故障和人身伤害。
4.过电压保护：根据电气设备的需求和电网的情况，合理配置过电压保护装置。
过电压保护装置可以有效地保护设备免受电网过电压的影响，提高设备的使用寿命和运行可靠性。
5.线路标识：在电气主接线设计中，应该对电源线、负载线和设备线进行明确的标识和标志。
线路标识可以方便使用者对电气设备进行操作和维护，提高设备的使用效率和安全性。
以上是电气主接线设计的一般要求和原则。
在实际设计中，还需要根据具体的项目需求和规范要求进行具体的设计和计算。
对于电气主接线设计，还有一些常见问题需要注意和解决。
例如，对于大功率设备的供电线路，应该注意线路的配电能力和插座的使用要求，以确保设备的电源供应稳定可靠；另外，对于设备的接线端子，应该注意接线的可靠性和稳定性，防止接线松动和短路等问题；此外，对于设备的连线布置，应该避免电源线、负载线和设备线的相互干扰和交叉布线，以防止电磁干扰和电气故障的发生。
综上所述，电气主接线设计是电气系统中非常重要的一环，它直接影响电气设备的安全运行和正常工作。
在进行电气主接线设计时，应该充分考虑设备布置和连线、电源分配和控制、接地保护、过电压保护和线路标识等因素，合理设计和连接电气设备的主接线，以确保电气设备的工作效率和安全性。
电气主接线设计4.1 电气主接线的设计原则及其重要性电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流，高电压的网络，它要求用规定的设备文字和图形符号，并按工作顺序排列，详细地表示电气设备或成套装置全部基本组成和连接关系，代表该变电站电气部分的主体结构，是电力系统结构网络的重要组成部分。
它的设计的合理性直接影响电力系统运行的可靠性，灵活性及对电器的选择、配电装置、继电保护、自动控制装置和控制方式的拟定都有决定性的关系。
因此，我们要重视电气主接线的设计。
4.1.1电气主接线设计电气主接线设计的基本原则是以设计任务书为依据，以国家的经济建设方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下、兼顾运行、维护方便，尽可能的节省投资，就近取材，力争设备元件和设计的先进性与可靠性，坚持可靠、先进、适用、经济、美观的原则。
电气主接线设计应满足的基本要求：根据《35～110kV变电所设计规范》具体条例如下：第3.2.1条：变电所的主接线应根据变电所所在电网中的地位、出线回路数、设备特点及负荷性质等条件确定，并应满足供电可靠、运行灵活、操作检修方便、节约投资和便于扩建等要求。
第3.2.3条：35～110kV线路为两回及以下时，宜采用桥形线路变压器组或线路分支接线。
超过两回时，宜采用扩大桥形单母线或分段单母线的接线，35～63kV线路为8回及以上时，亦可采用双母线接线，110kV线路为6回及以上时，宜采用双母线接线。
第3.2.4条：在采用单母线、分段单母线或双母线的35～110kV主接线中，当不允许停电检修断路器时，可以设置旁路设施。
当有旁路母线时，首先宜采用分段断路器或母联断路器兼做旁路断路器的接线，当110kV线路为6回及以上，35～63kV线路为8回及以上时，可装设专用的旁路断路器，主变压器35～110kV回路中的断路器，有条件时，亦可接入旁路SF断路器的主接线不宜设旁路设施。
110kV变电站的电气主接线设计要点分析110kV变电站的电气主接线设计是变电站的重要组成部分，它承担着输电线路与变电设备之间的接触、传输和分配电能的功能。
正确的电气主接线设计能够保证变电站的正常运行，提高变电站的可靠性和安全性。
本文将从以下几个方面对110kV变电站的电气主接线设计要点进行分析。
110kV变电站的电气主接线设计应遵循国家和行业技术标准，如《变电站设计规范》、《电网接线与电气设备基础》等。
这些标准规定了变电站的电气主接线的基本要求和设计原则，如电压等级的选择、线路的布置和接地方式等，在设计过程中应严格遵守，确保设计的合规性和可靠性。
110kV变电站的电气主接线设计要考虑变电站的功能需求和设备的排布情况。
根据变电站的功能需求，如变电站的主要功能是输电或配电，需要设计相应的电气主接线来满足输电或配电的要求。
要根据设备的排布情况，合理选择电缆通道、电缆桥架或管道等，确保电气主接线的顺畅和安全。
110kV变电站的电气主接线设计要考虑运维的便捷性和可靠性。
电气主接线设计应合理布置设备间的连接和布线，使其易于操作和维护。
每个设备室应设置足够的操作空间，确保设备的通风和检修。
要合理选择电缆的截面和长度，降低线路的电阻和电压降，提高电力传输的效率和可靠性。
第四，110kV变电站的电气主接线设计要考虑系统的可扩展性和可靠性。
变电站通常是电力系统的中心节点，需要为未来的系统扩展和升级留出足够的余量，如预留足够的空间和电缆通道来安装新的设备。
还要考虑电气主接线的可靠性，合理设置备用线路和设备，确保在故障或维护期间仍能正常供电。
110kV变电站的电气主接线设计要进行全面的可靠性分析和仿真验证。
在设计过程中，应使用电气设计软件进行仿真和分析，评估电气主接线的可靠性和故障容限。
还要进行系统的可靠性分析和故障树分析，识别并处理潜在的故障点，提高电气主接线的可靠性和安全性。
新视角电气主接线设计论文揭秘行业的最新趋势和技术【正文】随着科技的不断发展和人们对电气设备需求的增加，电气主接线设计在各个行业中扮演着重要角色。
本论文旨在揭示电气主接线设计领域的最新趋势和技术，为相关行业提供新的视角和思路。
一、电气主接线设计的背景和意义电气主接线设计是指根据电气设备的特点和工作需求，合理规划和布置设备之间的主要供电和回路连接线路。
它不仅保证了电气系统的正常运行，还确保了电力的安全供应和设备的高效运转。
在现代工业和民用领域中，电气主接线设计的合理性和科学性对于避免事故发生，提高生产效率，降低能耗都具有重要意义。
二、电气主接线设计的最新趋势1. 智能化设计：随着人工智能和物联网技术的发展，电气主接线设计也趋向于智能化。
通过利用传感器、监控系统和自动化控制等技术手段，实现对电气设备和线路的远程监测、控制与管理，提高设备的可靠性和生命周期运营成本的降低。
2. 绿色化设计：环保和可持续发展成为社会关注的焦点，在电气主接线设计中也得到了体现。
通过采用高效节能设备、优化供电负荷和线路布置，减少电能的损耗和浪费，实现对能源的合理利用和环境的保护。
3. 多源能源接入：随着可再生能源的广泛应用，电气主接线设计也需要考虑多源能源接入的问题。
如光伏发电和风力发电等可再生能源的接入，需要与传统电网相连接，实现集中供电和分布式供电的混合模式，为用户提供更加灵活和可靠的供电解决方案。
三、电气主接线设计的最新技术1. 线缆选择优化：选择合适的电缆和导线是电气主接线设计中的核心问题。
新一代的电缆材料和导线技术可以提供更小的损耗和更高的传输效率，同时考虑到电流负载和环境因素，使线缆选择更加智能和优化。
2. 电气火灾监测和安全保护：电气火灾是电力系统中严重的安全隐患，新的电气主接线设计技术可通过使用可燃气体监测、烟雾探测和温度检测等装置，实时监测设备运行状态，及时报警并采取措施，降低火灾的风险和损失。
3. 电气设备智能维护和故障诊断：利用先进的传感器、故障预测算法和数据分析技术，可以实现对电气设备运行状态的实时监测和远程维护。
手把手教你电气主接线设计论文从零基础到高级技术手把手教你电气主接线设计电气主接线设计是电气工程中非常重要和关键的环节，它关系到电气设备的正常运行和使用安全。
本文将从零基础开始，逐步介绍电气主接线设计的基本概念、设计步骤和高级技术，帮助读者全面了解电气主接线设计的过程。
一、电气主接线设计基本概念电气主接线设计是指根据电气设备的布置和工作原理，规划和确定电气设备之间的电气连接方式和线缆布线，确保电气系统的稳定性、安全性和可靠性。
在电气主接线设计中，需要考虑以下几个基本概念：1.1 电气设备布置：根据工程需求和安全要求，确定电气设备的安装位置和相互之间的距离，确保电气设备之间的连接和维护便利。
1.2 电气连接方式：根据电气设备的工作原理和功能需求，确定合适的电气连接方式，例如并联连接、串联连接、星型连接等。
1.3 线缆布线：选择合适的线缆类型和规格，根据电气设备的功率和电流要求，设计线缆的布线路径，确保电气线缆能够承受预期的电流负荷和温度。
二、电气主接线设计步骤2.1 确定电气设备布置：根据工程需求和安全要求，确定各电气设备的布置位置和相互之间的距离。
2.2 确定电气连接方式：根据电气设备的工作原理和功能需求，确定合适的电气连接方式，例如并联连接、串联连接、星型连接等。
2.3 选择合适的线缆类型和规格：根据电气设备的功率和电流要求，选择合适的线缆类型和规格，确保线缆能够承受预期的电流负荷和温度。
2.4 设计线缆的布线路径：根据电气设备的布置和连接方式，设计线缆的布线路径，确保线缆的长度合理，减少功率损耗和干扰。
2.5 进行电气主接线图绘制：根据以上设计步骤，进行电气主接线图的绘制，清晰地展示电气设备之间的连接关系和线缆布线路径。
三、电气主接线设计的高级技术3.1 自动化设计软件：使用电气主接线设计的自动化软件可以提高设计效率和准确性。
这些软件可以根据输入的电气参数和要求，自动生成电气主接线图和布线路径，减少人为错误和重复设计。
浅析电气主接线设计发表时间：2014-12-15T09:44:30.280Z 来源：《科学与技术》2014年第10期下供稿作者：苏楠[导读] 明确电力负荷的等级根据对供电可靠性的要求及中断供电在政治、经济上所造成的损失或影响的程度，电力负荷分为三级。
贵阳铝镁设计研究院有限公司苏楠摘要：概述了电气主接线的基本概念，介绍了电气主接线的设计原则、基本要求和基本形式，论述了技术经济比较所涉及的内容。
关键词：主接线，原则，要求，形式，技术经济比较1.引言电气主接线是发电厂、变电所电气设计中的重要组成部分，也是电力系统中电能传递的重要环节。
电气主接线是指在电力系统中，把发电机、变压器、断路器和隔离开关等高压电气设备按照一定的要求和顺序连接，为满足电能输送及分配的要求而设计的，实现发电、变电、输配电任务的电路。
2.电气主接线设计的原则电气主接线设计的原则是以设计任务书为依据，以国家政策、电力行业的技术规范、标准为准绳，按照负荷性质、容量、地区供电条件，根据工程实际情况和发展规划，确定技术经济合理的设计方案。
为此，在进行电气主接线设计时，应遵循的原则如下。
2.1 明确电力负荷的等级根据对供电可靠性的要求及中断供电在政治、经济上所造成的损失或影响的程度，电力负荷分为三级。
每一级负荷对供电可靠性的要求不同，则变压器容量、台数以及出线回路数等配置就不一致。
因此，首先要明确电力负荷的等级，确认电力负荷在电力系统中的作用和地位，才能初步确定主接线的设计方案。
2.2 考虑近期和远期的发展关系电气主接线设计应考虑近期和远期的发展关系，做到远近期结合，以近期为主，适当考虑发展的可能，按照负荷的性质、用电容量、地区供电条件，合理确定电气主接线形式、电源进线的数量和出线回路数。
2.3 主变压器容量的选择如果主变压器的容量选择过大、台数过多，则会增加建设资金、占地面积、运行费用和检修工作量，不能充分发挥供电设备的经济效益；如果主变压器的容量选择过小、台数过少，则不具备可扩展性，无法满足今后的发展需要，影响供电的灵活性和可靠性。
因此，主变压器容量的选择除依据负荷计算外，还取决于主变压器的运行方式、负荷的增长速度等因素，其容量可按投运后5~10 年的预期负荷选择，并适当考虑到远期10～20 年的负荷发展。
2.4 主变压器的运行方式根据负荷等级对供电可靠性和灵活性的要求，存在多种主变压器的运行方式可供选择，例如：当配置一台主变压器时，该台主变压器独立运行，则应满足全部负荷的用电需求，并且留有15～25%的裕量；当配置两台及以上主变压器时，每台主变压器独立运行且互为备用，当断开一台时，其余主变压器的容量应能保证一、二级负荷的全部用电需求。
2.5 合理确定电压等级电压等级与用电负荷的大小、电源点至用电负荷的距离、用电设备的电压等级、用电负荷的分布情况以及地方电网可能供给的电压等因素有关，需经过多方案技术经济比较后，与电力部门共同协商确定。
3.电气主接线设计的基本要求3.1 安全性安全性是电气主接线基本要求的第一要素，是整个供电系统的核心。
因为只有在保证人身安全和设备安全的前提下，才能确保整个供电系统的正常运行。
否则，即使设备再先进也无法正常投入使用。
3.2 可靠性重要负荷的停电往往会给政治、经济上带来巨大的损失和影响，因此，供电可靠性是电气主接线的最基本要求，是满足各级电力负荷持续不间断供电的基本保障。
评价电气主接线可靠性的标志如下：（1）一级负荷应由两个电源供电，当一个电源因故障中断供电时，另一个电源不应同时受到损坏，并且对于特别重要的一级负荷还需增设应急电源。
二级负荷应由两回线路供电，做到当发生故障时，不致中断供电或中断后能够迅速恢复。
（2）母线或断路器故障、母线或隔离开关检修时，应尽量减少停电的回路数和停电时间，并保证对重要负荷的供电。
（3）优先选用经过长期实践考验的电气主接线形式，并选择使用可靠性高，性能先进的电气设备。
3.3 灵活性电气主接线系统无论是在正常运行中、发生事故时、需要检修时还是其他运行方式下，都应能灵活地投入和切除某些机组、变压器或线路，满足调度运行的要求，不影响电力系统的正常运行，不中断向用户的供电，达到分配电源和负荷的目的。
3.4 可扩展性根据发展的需要，在进行扩建时，可在预留的空间内进行设备的布置，并且在不影响连续供电或允许停电时间较短的情况下，对于投入的新机组、变压器或线路能够安全快速地与原有系统进行连接组网，满足扩建要求。
3.5 经济性电气主接线系统应在保证运行操作的方便以及满足技术条件的要求下，做到经济合理。
一般从以下三个方面考虑：（1）节省投资电气主接线的一次系统应力求简单，尽可能简化二次回路的继电保护系统，以此节省一次和二次设备的投资，并且采取限制短路电流的措施，以便选择分断能力较小的电气设备和截面较小的导体。
（2）节约用地同一电压等级下，选择不同的电气主接线方案，其占地面积有很大差别，应在保证技术要求和防火要求的前提下，充分利用地形地质紧凑合理的对主接线进行布置，并且应尽量不占或少占耕地。
（3）减少电能损耗首先，根据用电负荷的大小、等级和发展需要，合理选择变压器容量和台数，以实现其经济运行；其次，尽量缩短输电线路，减少线路损耗；最后，通过技术手段提高用电系统的功率因数，加强对电气设备、线路的维护和管理，降低电能损耗。
4.电气主接线的基本形式电气主接线的基本形式分为有汇流母线和无汇流母线两种，其中有汇流母线通常包括单母线接线、单母线分段接线、双母线接线、单母线分段带旁路母线接线、一台半断路器接线等形式；无汇流母线通常包括桥型接线、多边形接线、线路变压器组接线等形式。
下面就几种常用的主接线形式分析如下。
4.1 单母线接线图1-单母线接线单母线接线如图1 所示，各电源回路和出线回路都连接于同一组汇流母线上，正常运行时，只有一路电源合闸送电，各出线回路根据运行要求进行合闸和分闸操作。
这种接线形式的优点是接线简单清晰、配置设备少、经济性好、操作方便，母线便于向两侧延伸，有利于扩建和采用成套配电装置。
缺点是供电可靠性差不灵活，当出线回路的断路器进行检修时，该回路需要停电。
当汇流母线或进线隔离开关故障或检修时，整个配电装置均需停电。
因此，单母线接线只适用于出线回路不多、容量小且对供电可靠性要求不高的场所。
4.2 单母线分段接线单母线分段接线如图2 所示，是在单母线接线的基础上，用断路器将汇流母线分成两段或两段以上的接线形式。
正常运行时可提供两种运行方式供用户选择，分别为：（1）当断路器QF1 和QF2 闭合时，母线联络断路器QF 断开，两段汇流母线分裂运行；（2）当断路器QF1 或QF2 闭合时，母线联络断路器QF 闭合，两段汇流母线并列运行。
针对上述两种运行方式，重要负荷可从不同母线段上分别引出回路向其供电，保证重要负荷的不间断供电。
这种接线形式具备单母线接线的优点，并弥补了供电可靠性差的不足，在一定程度上提高了供电的可靠性和灵活性，是目前中间变电所最常用的主接线形式。
4.3 双母线接线双母线接线如图3 所示，每个回路均通过一台断路器和两组隔离开关分别与两组汇流母线连接，并且两组汇流母线又通过母线联络断路器QF 相连。
正常运行时可提供三种运行方式供用户选择，分别为：（1）母联备自投方式，两组汇流母线分裂运行互为备用，母线联络断路器QF 断开；（2）进线备自投方式，一组汇流母线工作，另一组汇流母线处于热备用状态，母线联络断路器QF 闭合；（3）两组汇流母线同时工作并列运行，母线联络断路器QF 闭合。
双母线接线形式的优点是：（1）供电可靠。
通过对隔离开关的倒换操作，可以做到轮流检修一组汇流母线而不中断供电；一组汇流母线故障检修，各回路可切换到另一组汇流母线上，快速恢复供电；检修任一回路的隔离开关，只中断该回路供电。
（2）调度灵活。
电源回路和出线回路能够任意分配到两组汇流母线上，满足供电系统的各种调度运行的要求。
（3）扩建方便。
向汇流母线的左右任何一个方向扩建，均不影响两组汇流母线的负荷分配，也不会影响原有回路的供电。
缺点是：（1）隔离开关数量多，配电装置结构复杂，增加了投资和用地面积。
（2）电源回路或出线回路进行倒换汇流母线时，都要对隔离开关进行操作，较容易发生误动作，需在隔离开关与断路器之间配置连锁装置。
故与单母线分段接线相比，虽然投资多、接线复杂，但它的供电可靠性更高、调度更灵活。
因此，双母线接线主要应用于大、中型发电厂和变电所。
4.4 线路——变压器组接线线路——变压器组接线如图4 所示，电源进线回路和出线回路均通过线路进行连接，并且电源进线侧通过装设隔离开关QS、跌落式熔断器FU 或断路器QF 对变压器进行保护。
这种接线形式的优点是线路最简单、操作方便，使用设备少、占地小；缺点是供电可靠性差不灵活，任一设备故障或检修，均导致整个配电装置停电。
因此，线路——变压器组接线多用于二、三级负荷的线路终端的变电所。
5.电气主接线设计的技术经济比较电气主接线设计方案的技术比较应从以下几个方面考虑：（1）供电系统的安全性和可靠性；（2）调度运行管理的灵活性；（3）整个配电系统的占地情况；（4）是否具备施工的条件、是否满足建设进度的要求；（5）可扩展性等方面。
通过技术比较，将技术上欠合理的方案淘汰，然后再对余下较合理的方案进行经济比较，最终确定出最优方案。
经济比较的项目包括基建投资（电气、土建等专业投资）和年运行费用两项，其比较结果存在两种情况：（1）当只剩余两种较合理方案进行比较时，常出现一种方案的基建投资少、年运行费用多，而另一种方案的基建投资多、年运行费用少的情况，不便于直接进行比较，这时可采用计算折回年限的方法进行判断，当折回年限的计算值小于基准值（一般取3~5 年）时，应采用基建投资多的方案，当折回年限的计算值大于基准值时，应采用基建投资少的方案。
（2）当存在多种方案进行比较时，可根据折回年限的基准值来计算各种方案的计算费用，计算费用最小的方案，即为最经济方案，应被采用。
6.结束语由于电力系统自身的多样性和复杂性等特点，决定了我们不能教条的选择电气主接线方案，应根据设计任务书的要求，具体问题具体分析，深入研究各类电气主接线的优缺点，结合现场实际情况选择合理的、具有自身特色的电气主接线方案。
参考文献：[1]电力工程电气设计手册电气一次部分[M]. 北京：中国电力出版社，1989，12[2]钢铁企业电力设计手册[M].北京：冶金工业出版社，1996，1[3]工业与民用配电设计手册[M].第三版北京：中国电力出版社，2005，10。
