水泵智能保护控制器

水泵智能控制器的原理是
水泵智能控制器的原理是通过传感器和控制器的联动，实时监测和控制水泵的工作状态和运行参数，从而实现智能化的控制和管理。

具体原理如下：
1. 传感器检测功能：智能控制器通过安装在水泵和水源处的传感器，实时监测水泵的压力、液位、温度等参数，以及水源的流量和水质情况。

2. 数据采集与处理：传感器采集到的参数数据通过控制器进行数据处理和分析，形成实时的工作状态和运行参数。

3. 控制策略制定：根据预设的控制策略和设备的工作要求，智能控制器对水泵的启停、转速调节、运行模式等进行控制。

4. 控制信号输出：智能控制器将控制信号输出给水泵的驱动设备（如变频器），实现对水泵工作状态的调控。

5. 远程监控与管理：智能控制器还可以接入互联网，通过远程监测和管理软件实现对水泵的远程控制、运行状态的远程查看、报警通知等功能。

通过这样的原理，水泵智能控制器能够实现对水泵的智能化控制和管理，提高水泵的工作效率和可靠性，节约能源和维护成本，并能及时发现并预防一些故障和
异常情况，提高水泵的安全性和使用寿命。

KQ1000 A/B型智能控制器使用说明南京科蓝水务工程设备有限公司2014年一、产品概述KQ1000型智能控制器（简称控制器）主要针对潜水泵的使用工况的特殊性，结合潜水泵内部安装的检测元件（油水探头、浮子开关、热敏开关以及PT100），对潜水泵进行综合保护。

主要原理将泵内的检测元件作为取样信号，经控制器对取样信号进行过滤放大，输入到控制器中单片机系统，并和其程序中设定的参数进行比较计算，根据运算结果发出指令，控制执行元件及通过面板LED灯指示运行状态。

二、工作条件控制器在下列条件下正常工作：1、安装地点的海拔高度≤2000米。

2、环境温度<+40℃。

3、环境无爆炸危险的介质，无足以腐蚀金属和破坏绝缘的潮湿气体及尘埃，月平均最大湿度≤90%（25℃时）。

4、垂直安装斜度≤5度。

5、控制器工作电源为AC220V±10％三、操作面板说明控制器盘面设有四个操作按键，四个LED信号灯以及四位数码管显示屏1、四个操作按键：“菜单（AT）”键，“设置（SET）”键，“向上（△）”键，“向下(▽)”键；2、四个LED指示灯R1—油室内油水探头（下探头）报警或PT100报警温度，故障时(闪烁)；R2—电机上端盖探头（上探头）报警或PT100停机温度，故障时(常亮)；K3—电机绕组热敏开关或PTC热敏电阻（超热），故障时(常亮)；K4—电机接线腔渗漏（浮子或油水探头）或PTC热敏电阻，故障时（常亮）；3、故障声报警内含一报警蜂鸣器，在正常状态与报警时不蜂鸣，在故障时蜂鸣，蜂鸣时长由E01值决定，0：关闭蜂鸣器； 1～9998；蜂鸣器时长（秒） 9999：一直蜂鸣。

在报警蜂鸣中，按“设置”键能消除报警蜂鸣。

4、四位数码管显示屏：开机显示 8.8.8.8 R1 R2 K3 K4全亮，2秒后显示 1FFM /Load FF 表示程序功能位（10～99）；M表示机型（A：A型机；b: B型机）当A型机时，显示“1. XXX ~ 4. XXX”,不按按键60秒后轮换显示。

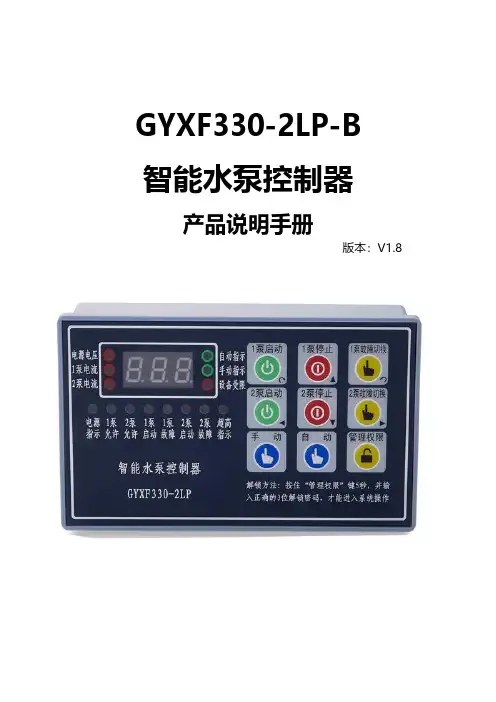

GYXF330-2LP-B 智能水泵控制器产品说明手册版本：V1.8警告！本装置只能由电气专业人士才允许安装，所有的电气安装和维修工作都必须由专业的工程师进行。

对于因不遵守本手册的说明所引起的故障，厂家将不承担相关责任。

警告！微电脑智能水泵控制器是不可以在现场进行维修的机器。

不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。

警告！不要试图进行本手册中没有涉及的任何测量，器件的更换或其他维修工作，否则将可能导致保修失效，危及正常运行，延长设备停机时间和增加费用等后果。

感谢您选用本产品，本设备属精密电子仪器，为确保您的人身、设备以及财产的安全，在使用本设备前，请您务必阅读本手册，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。

注意！欲获取详细的技术信息，请与当地供应商或当地微电脑智能水泵控制器代理处联系。

目录一、系统简介----------------------------------------------------------------------------------31、概述-----------------------------------------------------------------------------------------32、产品特点-----------------------------------------------------------------------------------33、面板操作-----------------------------------------------------------------------------------34、外形尺寸-----------------------------------------------------------------------------------3二、接线端子说明---------------------------------------------------------------------------4三、系统参数描述---------------------------------------------------------------------------51、参数默认值对照表------------------------------------------------------------------------52、管理权限密码设置------------------------------------------------------------------------53、参数进入方法-----------------------------------------------------------------------------64、参数设置方法-----------------------------------------------------------------------------65、完整参数描述-----------------------------------------------------------------------------6四、有限责任--------------------------------------------------------------------------------- 9五、一次线路应用例------------------------------------------------------------------------10一、系统简介1、概述GYXF330-2LP-B型智能水泵控制器，是应市场需求推出的一款高性能设计的一款产品，主要用于排污泵、稳压泵、给水泵等控制。

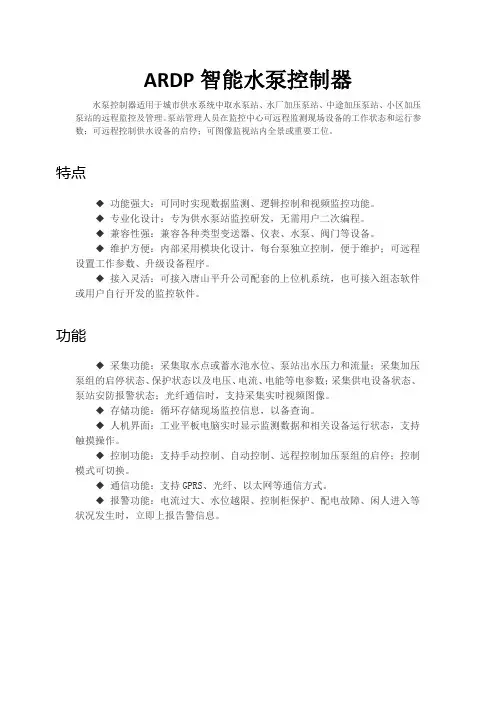

ARDP智能水泵控制器
水泵控制器适用于城市供水系统中取水泵站、水厂加压泵站、中途加压泵站、小区加压泵站的远程监控及管理。

泵站管理人员在监控中心可远程监测现场设备的工作状态和运行参数；可远程控制供水设备的启停；可图像监视站内全景或重要工位。

特点
◆ 功能强大：可同时实现数据监测、逻辑控制和视频监控功能。

◆ 专业化设计：专为供水泵站监控研发，无需用户二次编程。

◆ 兼容性强：兼容各种类型变送器、仪表、水泵、阀门等设备。

◆ 维护方便：内部采用模块化设计，每台泵独立控制，便于维护；可远程
设置工作参数、升级设备程序。

◆ 接入灵活：可接入唐山平升公司配套的上位机系统，也可接入组态软件
或用户自行开发的监控软件。

功能
◆ 采集功能：采集取水点或蓄水池水位、泵站出水压力和流量；采集加压
泵组的启停状态、保护状态以及电压、电流、电能等电参数；采集供电设备状态、泵站安防报警状态；光纤通信时，支持采集实时视频图像。

◆ 存储功能：循环存储现场监控信息，以备查询。

◆ 人机界面：工业平板电脑实时显示监测数据和相关设备运行状态，支持
触摸操作。

◆ 控制功能：支持手动控制、自动控制、远程控制加压泵组的启停；控制
模式可切换。

◆ 通信功能：支持GPRS、光纤、以太网等通信方式。

◆ 报警功能：电流过大、水位越限、控制柜保护、配电故障、闲人进入等
状况发生时，立即上报告警信息。

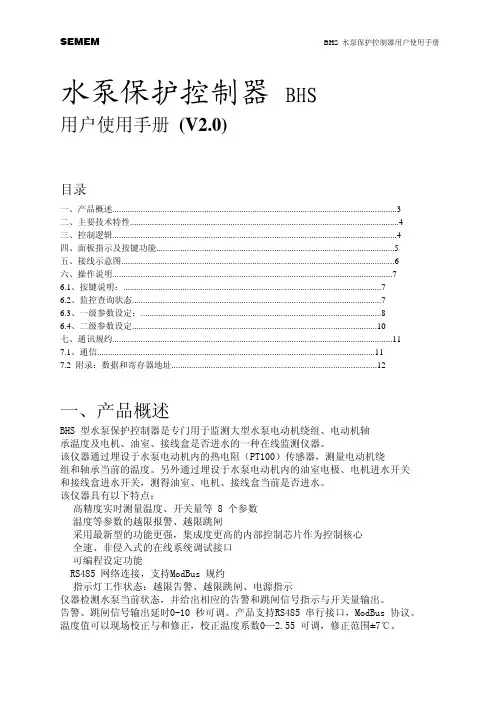

水泵保护控制器 BHS用户使用手册 (V2.0)目录一、产品概述 (3)二、主要技术特性 (4)三、控制逻辑 (4)四、面板指示及按键功能 (5)五、接线示意图 (6)六、操作说明 (7)6.1、按键说明： (7)6.2、监控查询状态 (7)6.3、一级参数设定： (8)6.4、二级参数设定 (10)七、通讯规约 (11)7.1、通信 (11)7.2 附录：数据和寄存器地址 (12)一、产品概述BHS 型水泵保护控制器是专门用于监测大型水泵电动机绕组、电动机轴承温度及电机、油室、接线盒是否进水的一种在线监测仪器。

该仪器通过埋设于水泵电动机内的热电阻（PT100）传感器，测量电动机绕组和轴承当前的温度。

另外通过埋设于水泵电动机内的油室电极、电机进水开关 和接线盒进水开关，测得油室、电机、接线盒当前是否进水。

该仪器具有以下特点：高精度实时测量温度、开关量等 8 个参数温度等参数的越限报警、越限跳闸采用最新型的功能更强，集成度更高的内部控制芯片作为控制核心全速、非侵入式的在线系统调试接口可编程设定功能RS485 网络连接，支持ModBus 规约指示灯工作状态：越限告警、越限跳闸、电源指示仪器检测水泵当前状态，并给出相应的告警和跳闸信号指示与开关量输出。

告警、跳闸信号输出延时0-10 秒可调。

产品支持RS485 串行接口，ModBus 协议。

温度值可以现场校正与和修正，校正温度系数0—2.55 可调，修正范围±7℃。

仪器采用标准的ModBus 通讯规约，被广泛作为系统集成的标准。

可与多个国际著名品牌的可编程顺序控制器（PLC）或第三方具有ModBus 兼容的监控系统 之间进行信息和数据的有效传递。

仪器具有故障保持功能，泵累计运行时间统计和故障记录和调阅功能。

BHS 产品为保障潜水泵安全可靠运行，防止潜水泵损坏引发机毁停产事故提供了一个十分有效的监测手段。

二、主要技术特性测量范围： 0℃～200℃测量精度： ±1℃使用环境: 温度：-20℃～60℃ 湿度：≤95%RH存贮环境： 温度：-30℃～90℃ 湿度：≤95%RH工作电源： AC220V外形尺寸： 120×120×80（mm）开 孔： 112×112(mm)嵌入式安装输出接点： AC220V/5A（告警输出一常开或一常闭，跳闸输出一常开或一常闭）通讯接口： RS485 串行接口，ModBus 协议，通讯波特率9600三、控制逻辑1、当前温度值小于 0 时，液晶屏对应显示“<0℃”。

水泵智能控制器什么是水泵智能控制器？水泵智能控制器是一种电子设备，它可以自动控制水泵的运行和停止，从而有效地控制水的供应量和节约电力。

利用传感器和微型计算机技术，水泵智能控制器可以根据水泵所处的环境和实际用水情况进行智能控制，最大程度地提高水泵的效率和安全性。

水泵智能控制器的功能特点1. 自动控制运行和停止水泵智能控制器通过控制起停电磁阀和电机的开启和关闭，实现水泵的智能控制运行和停止。

当水压降低或者水位下降时，水泵智能控制器会自动启动水泵，当水压和水位恢复正常时，则会自动停止水泵，从而有效地控制用水量和节约电力。

2. 智能监测和保护水泵智能控制器可以对水泵的工作状态进行智能监测和保护。

例如，当水泵出现过载、短路、过电流等异常情况时，智能控制器会自动停止水泵工作，保障水泵的安全运行。

同时，智能控制器还可以通过智能传感器监测水泵的出、入水口、水压、水位等参数，及时发现问题并进行处理。

3. 安全和可靠水泵智能控制器可以实现水泵智能运行和智能保护，从而提高水泵的安全性和可靠性。

在非人工控制的情况下，水泵智能控制器可以启动、停止水泵，并保证水泵运行的安全和稳定性。

4. 易于安装和操作水泵智能控制器具有简单易用的特点，在安装和操作过程中不需要过多的专业知识。

智能控制器一般都可以通过简单的按钮或者显示屏进行操作和设置，使得用户可以轻松地实现水泵的智能控制和管理。

水泵智能控制器的应用领域水泵智能控制器在工业和民用领域中都得到了广泛的应用。

在工业生产领域，智能控制器可以实现对工业水泵的智能控制和管理，提高生产效率和安全性；在民用领域中，智能控制器则可以用于家庭自来水系统、消防系统、农业灌溉系统等方面，有效地实现对用水的控制和管理。

总之，水泵智能控制器作为一种智能化的水泵控制设备，在今后的应用中将会发挥越来越重要的作用，为水资源的节约和保护做出更大的贡献。

智能水泵控制器 使用说明书● 安装使用产品前，请阅读使用说明书并妥善保管；● 控制器必须由熟悉低压电器技术的专业人员进行安装；● 进行安装、接线、拆卸、维护时必须断开电源；● 严禁通电状态下直接用手触摸带电元器件；● 控制器通电前必须进行可靠接地。

● 若使用发电机作控制器电源时，待发电机电源稳定后，才可给控制器通电！<一控二>智能控制器说明书水泵一 产品简介应用范围：适用于两台水泵（一控二）直接启动型的不锈钢/铸铁深井潜水泵、离心泵、管道泵等的自动控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能，更方便深井潜水泵、管道泵的施工安装及节省费用。

特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象，泵故障自动切换功能更使供水系统的可靠性得到保障。

本机型通过连接与其配套的远程同步显示控制器，可实现远程监控，远程同步显示控制器可实时显示电压、电流等工况，并实现所有控制功能。

主要特征：手动、自动工作时具有缺相、错相、超温、堵转、三相不平衡、过流、干转、过压、欠压的保护；可以实现液位、压力、浮球的自动控制，通过连接与其配套的远程同步显示控制器，可实现远程监控(RS485)，远程同步显示控制器上可实时显示电压、电流等工况，并实现所有控制功能<选配功能>。

技术参数：额定输出功率: 参见机器功率铭牌额定工作电压:参见机器功率铭牌过流动作时间: 5秒-5分钟（反时限特性—电流越大时间越短）干转故障恢复时间: 30分钟（手动），自动状态下1秒后切换至另一台泵过流故障恢复时间: 5分钟（手动），自动状态下1秒后切换至另一台泵欠压/过压/三相不平衡恢复时间：2分钟（手动），自动状态下1秒后切换至另一台泵欠压动作电压: 标称电压80% 过压/欠压动作时间: < 5 秒过压动作电压: 标称电压115% 堵转动作时间: < 0.1秒缺相动作时间: <2秒 短路动作时间: < 0.1秒干转保护动作时间: 6秒 双泵自动轮换: 1：1轮换次数液位传输距离: ≤1000米 防护等级:IP54网络传输距离：1200米（采用双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN one pair 20 AWG）液晶屏显示图注意：若遇雷雨天气，请务必关闭控制器输入电源注：高配机型具备：错相/三相不平衡/超温功能及故障干接点输出端口注：单相机型：无错相/缺相/三相不平衡功能强腐蚀性气体或液体机械冲击淋雨极端的冷和热。

220V380V一控一一控二智能水泵控制器使用说明书安装使用产品前，请阅读使用说明书并妥善保管；控制器必须有熟悉低压电器技术人员进行安装；进行安装、接线、拆卸、维护时必须断开电源；控制器通电前必须进行可靠接地；若使用发电机做控制器电源时，待发电机电源稳定后才可给控制器通电。

参数表参数功能范围值默认值单位备注P01控制器485地址0-1001控制器ID号P03空转检测00-606秒1、当等于0时，空转检测无效；2、手动模式下检测无效；3、当雾灯与0时，自动模式下到达检测时间空转故障。

P04 P05 P06 P07P080-2540-99%0-2540-2540-250%3070%1010150%空转故障自动恢复时间；额定电流的百分比；手动运行时，按校验键进行校验，（自动记忆电流值）；也可进入参数自行修改；手动运行时，按校验键进行校验，（自动记忆电流值）；也可进入参数自行修改；过载电流值 额定电流的百分比；空转恢复空转流值1泵额定电流2泵额定电流过载分%AA%一、产品介绍应用范围：适用于铸铁深井潜水泵，离心泵、管道泵等自动控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能，方便深井潜水泵、管道泵的施工安装及节省费用。

特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象，水泵故障自动切换功能使供水系统的可靠性得到保障。

主要特征：手动、自动工作时具有缺相、堵转、过载、空转、过压、过温的保护；可实现液位、压力、浮球的自动控制。

888888过压12V℃分秒小时KWAV%过载缺相欠压未校准三相不平衡A B C过温反转空转堵转12自动手动1泵2泵溢出下水箱[井]污水池手动模式的停止状态下 长按《校准键》3秒进入菜单，按 《手/自动键》下调菜单，按《1泵运行》-《1泵停止》 数据增减，再按《校准键》保存退出；P09 P100-2540-500%5340%过载、堵转 故障恢复时间；堵转电流值 额定电流的百分比 (0取消堵转报警)；堵转值过载-堵转秒%液晶屏显示图P11P12 P13P14 P15 P160-2540-2500-10-25110-51510-5153305430101240欠压故障值；过压故障值；欠压-过压故障恢复时间；缺相检测功能 等于0时关闭缺相功能，等于1时开启缺相功能(手动模式下只对缺相，过载，过压欠压堵转，进行保护 （液位信号， 空转 不进行保护）；防止一台泵长时间不使用，会生锈，在双泵模式下，进行轮泵运行的时间；等于0时不进行巡检；堵转欠压值过压值巡检时间欠压-过压缺相/三相不平衡次VV分时自动运行模式下，堵转报警后每个泵自动恢复次次数后自动运行（0：是不自动恢复；251是无限次数)参数表参数功能范围值默认值单位备注P17P18P19P20 P21P22 P29 P32 P23 P24 P25 P26 UER P31 P30P330-2500-10-20-30-3-301401-5001-5000-10-655353212011.3155等于0时，不上锁 等于1时上锁，只能自动运行；(自动模式下长按自动/手动 3秒 切换到手动)0：1泵2泵 1：1泵 2：2泵（当选择1或2的时候，P19默认只能=0）0：单泵：1：1泵主2泵备 2:1泵备2泵主 3;自动轮换；自动模块下，开机后，界面倒计时设定时间后，再自动运行；当温度大于设定值时，系统停止工作，当温度低于该值故障消除；0：保留；1：显示母线电压；2：显示温度；3：母线电压和温度间隔2秒轮流显示改为1，按校准，恢复出厂值当电流超过设定值，延迟时间后过载保护；当电流超过设定值，延迟时间后过载保护；按下《1泵停止》键不松手，再按下【手/自动】键，进入1泵故障查询页面，《按1泵停止》键翻页显示下条记录，同时按下《1泵停止》 和【手/自动】键 退出按下《2泵停止》键不松手，再按下《自动/手动》键，进入2泵故障查询页面，《按2泵停止》键翻页显示下条记录，同时按下《2泵停止》 和《自动/手动》 退出按下《1泵停止》键不松手，再按下《校准》键，进入1泵运行累计时间页面，《按1泵停止》 退出查询按下《2泵停止》键不松手，再按下《校准》键，进入2泵运行累计时间页面，《按2泵停止》退出查询工作泵选择工作模式开机延迟保留保留系统超温报警值主屏区显示试运行时间恢复出厂设置软件版本过载确认时间堵转确认时间定时模式1泵故障查询2泵故障查询1泵运行时间2泵运行时间手/自动锁秒时秒秒℃定时模式：泵工作在间歇模式，按照运行时长和暂停时长交替工作，该模式下，多功能端子无效，其它警报系统照常运行。

普兰克单相水泵智能控制器使用说明普兰克单相水泵智能控制器是一种用于控制水泵运行的设备，它能够实现对水泵的智能化管理和控制。

本文将为您详细介绍普兰克单相水泵智能控制器的使用方法和注意事项，以帮助您更好地使用和维护该设备。

一、功能特点普兰克单相水泵智能控制器具有以下功能特点：1. 自动控制：该控制器能够根据设定的参数和条件，自动控制水泵的启停和运行状态。

2. 智能保护：控制器具备多种保护功能，如过载保护、短路保护、缺水保护等，能够有效保护水泵的安全运行。

3. 自动检测：控制器能够自动检测水泵的运行状态，如电流、电压、水位等，并实时显示在控制面板上。

4. 远程控制：控制器支持远程控制和监控，通过手机App或电脑软件，可以随时随地对水泵进行控制和监测。

二、使用方法1. 安装：首先将普兰克单相水泵智能控制器正确安装在水泵上，确保连接稳固可靠，并按照说明书的要求正确接线。

2. 参数设置：按下控制器面板上的设置键，进入参数设置界面，根据实际需求设置各项参数，如启停压力、报警值、启停时间等。

3. 启动水泵：在设置好参数后，按下控制器面板上的启动键，控制器将自动启动水泵，并根据设定的参数进行智能控制。

4. 监测运行状态：通过控制器面板上的显示屏，可以实时监测水泵的运行状态，如电流、电压、水位等，以及控制器的工作状态。

5. 远程控制：如果需要远程控制水泵，可以通过手机App或电脑软件，登录账号并连接到普兰克单相水泵智能控制器，实现对水泵的远程控制和监测。

三、注意事项1. 在安装和使用过程中，请务必按照说明书的要求进行操作，确保安全可靠。

2. 在设置参数时，应根据实际情况和需求进行合理设置，避免过高或过低的参数设置。

3. 在使用过程中，如发现异常情况，如报警、电流过大等，请立即停止使用，并检查故障原因，如无法解决，请联系售后服务人员进行处理。

4. 在远程控制水泵时，请确保手机或电脑处于网络畅通的状态，并保护好登录账号和密码，避免泄露和被他人恶意操作。
