【CN209943064U】一种智能水泵控制系统【专利】

专利名称：水泵智能控制系统专利类型：实用新型专利
发明人：李友良,刘辉,高杰
申请号：CN200920104193.X 申请日：20090821
公开号：CN201461357U
公开日：
20100512
专利内容由知识产权出版社提供
摘要：一种水泵智能控制系统，其结构中包括智能终端，控制装置，数据采集装置，水泵和变频器，其关键在于数据采集装置采集水泵工作过程中产生的运行变量，并送至控制装置，控制装置将运行变量处理后送至智能终端；变频器将输入水泵的功率传送至控制装置，控制装置将水泵的当前消耗功率与输入功率比较后，将比较结果传送至变频器形成闭环控制。

通过采用上述技术，可以自动找出最高效率时变频器输出频率值，将水泵控制在此频率上，大大节约了电能，提高了水泵的自动化控制水平。

申请人：石家庄强大机电设备制造有限公司
地址：050035 河北省石家庄市天山大街239号
国籍：CN
代理机构：石家庄国为知识产权事务所
代理人：米文智
更多信息请下载全文后查看。

(10)申请公布号(43)申请公布日 (21)申请号 201510589290.2(22)申请日 2015.09.16F04B 49/00(2006.01)(71)申请人重庆泽青巨科技发展有限公司地址402283 重庆市先锋镇石鱼村第七组(72)发明人常小燕(54)发明名称一种水泵控制系统(57)摘要本发明涉及供水控制领域，公开了一种水泵控制系统，主控制器(1)、温度传感器(2)、视频传感器(3)、水质监测器(4)，其中，所述主控制器分别和温度传感器、视频传感器、水质监测器通过缆线联通。

本发明有效实现对供水系统和水质进行控制监管。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书2页 附图1页CN 105201801 A 2015.12.30C N 105201801A1.一种水泵控制系统，其特征在于，包括：主控制器(1)、温度传感器(2)、视频传感器(3)、水质监测器(4)，其中，所述主控制器分别和温度传感器、视频传感器、水质监测器通过缆线联通。

2.根据权利要求1所述的水泵控制系统，其特征在于，所述主控制器内设有ARM9嵌入式处理器。

一种水泵控制系统技术领域[0001] 本发明涉及供水控制领域，尤其涉及一种水泵控制系统。

背景技术[0002] 现今生活中，人们居住的楼层多为高层，这些高层楼房大部分采用恒压原理为高层楼房供水。

[0003] 但上述供水方式不能对小区供水系统实时控制，特别在用水高峰期需要对供水系统需要实时查看巡视，查看时需要人员到泵房去记录，对楼层的物业管理带来诸多不便。

发明内容[0004] 本发明提供一种水泵控制系统，解决现有技术中供水方式不能对小区供水系统实时控制的技术问题。

[0005] 本发明的目的是通过以下技术方案实现的：[0006] 一种水泵控制系统，包括：主控制器1、温度传感器2、视频传感器3、水质监测器4，其中，所述主控制器分别和温度传感器、视频传感器、水质监测器通过缆线联通[0007] 本发明采用的技术方案，其有益效果在于：[0008] 可根据需要通过各检测设备及通信模块采集各个泵房水泵数据，对收集后得到的数据建模分析，得出水泵损耗趋向并采取对应手段，对相应水泵养护，如需更换，对其部件设备进行提前调整更换，避免故障隐患的发生；有效实现对供水系统和水质进行控制监管。

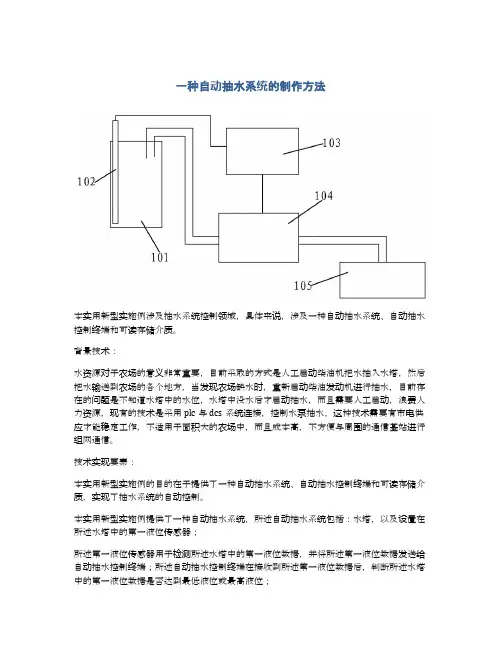

一种自动抽水系统的制作方法本实用新型实施例涉及抽水系统控制领域，具体来说，涉及一种自动抽水系统、自动抽水控制终端和可读存储介质。

背景技术：水资源对于农场的意义非常重要，目前采取的方式是人工启动柴油机把水抽入水塔，然后把水输送到农场的各个地方，当发现农场缺水时，重新启动柴油发动机进行抽水，目前存在的问题是不知道水塔中的水位，水塔中没水后才启动抽水，而且需要人工启动，浪费人力资源，现有的技术是采用plc与dcs系统连接，控制水泵抽水，这种技术需要有市电供应才能稳定工作，不适用于面积大的农场中，而且成本高，不方便与周围的通信基站进行组网通信。

技术实现要素：本实用新型实施例的目的在于提供了一种自动抽水系统、自动抽水控制终端和可读存储介质，实现了抽水系统的自动控制。

本实用新型实施例提供了一种自动抽水系统，所述自动抽水系统包括：水塔，以及设置在所述水塔中的第一液位传感器；所述第一液位传感器用于检测所述水塔中的第一液位数据，并将所述第一液位数据发送给自动抽水控制终端；所述自动抽水控制终端在接收到所述第一液位数据后，判断所述水塔中的第一液位数据是否达到最低液位或最高液位；当所述自动抽水控制终端判断所述水塔中的第一液位数据小于等于最低液位时，控制设置在所述水塔和水井之间的抽水设备启动，将水井中的水抽入到所述水塔中，直至所述自动抽水控制终端判断所述水塔中的第一液位数据大于等于最高液位时，控制关闭所述抽水设备，所述水塔的最低液位高度小于所述水井的液位高度。

可选的，所述抽水设备包括：自带油箱的柴油机和储油箱；所述柴油机的自带油箱内设置有第二液位传感器；第二液位传感器用于检测所述自带油箱内的第二液位数据，并将所述第二液位数据发送给所述自动抽水控制终端；所述自动抽水控制终端在接收到所述第二液位数据后，判断所述自带油箱的第二液位数据是否达到最低液位或最高液位；当所述自动抽水控制终端判断所述自带油箱的第二液位数据小于等于最低液位时，打开所述储油箱和所述自带油箱之间的控制阀，使得所述储油箱内的燃料流入到所述自带油箱内，直至所述自动抽水控制终端判断所述自带油箱的第二液位数据大于等于最高液位时，控制关闭所述控制阀，所述储油箱的高度高于所述自带油箱。

专利名称：一种智能远程自动控制的抽水系统
专利类型：实用新型专利
发明人：杨伟,杨家凯,杨寿源,刘晶晶,罗翔,吕燕,韦超,林恩彬,李春丽,张航,杜直珊,郭浩钰,徐正佼,张灿,管贵华申请号：CN202121176195.7
申请日：20210528
公开号：CN215729335U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型是一种智能远程自动控制的抽水系统，该智能远程自动控制的抽水系统包括控制电路和抽水电路；所述控制电路由24V独立电源DC、定时继电器DSJ、中间继电器ZJ、中间继电器ZJ0和压力继电器YLJ构成，控制电路通过压力继电器YLJ与受水侧水箱浮球阀连接，通过中间继电器ZJ与抽水电路连接；所述抽水电路由380V50hz交流电源AC、电源空开K、抽水电机M、交流接触器C和中间继电器ZJ构成，抽水电机M设于抽水侧，其通过管道与受水侧水箱连接，受水侧水箱内设有受水侧水箱浮球阀。

本实用新型能够实现自动抽水，减少内冷却水在喷淋塔中循环的量，从而减少了热量损失提高了阀厅换流站的运行可靠性和稳定性。

申请人：云南电网有限责任公司楚雄供电局
地址：675000 云南省楚雄彝族自治州开发区永安路388号
国籍：CN
代理机构：昆明正原专利商标代理有限公司
更多信息请下载全文后查看。

专利名称：水泵自动控制器专利类型：实用新型专利
发明人：刘德林
申请号：CN201320430639.4申请日：20130711
公开号：CN203453076U
公开日：
20140226
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种水泵自动控制器，它包括定时器7和液位开关1，定时器由壳体和壳体内的控制电路组成，定时器连接水泵10；液位开关包括水塔液位开关和水井液位开关，安装在水塔9和水井11上，通过导线与定时器相连，由浮子5的受力变化开启或关闭微动开关来控制定时器电路，实现水泵的启动或停机。

本实用新型的有益效果是：结构简单，制作成本低，安装方便，可靠性强，控制范围大，使用寿命长，尤其是适用于家用水泵。

由于采用了定时器，可以单独控制水泵定时停机，也可接单个、两个或三个液位开关组合使用，实现水泵的自动抽水、水满停机、水井缺水停机，使用起来灵活简单，易于推广。

申请人：刘德林
地址：410300 湖南省长沙市浏阳市人民东路129号
国籍：CN
更多信息请下载全文后查看。

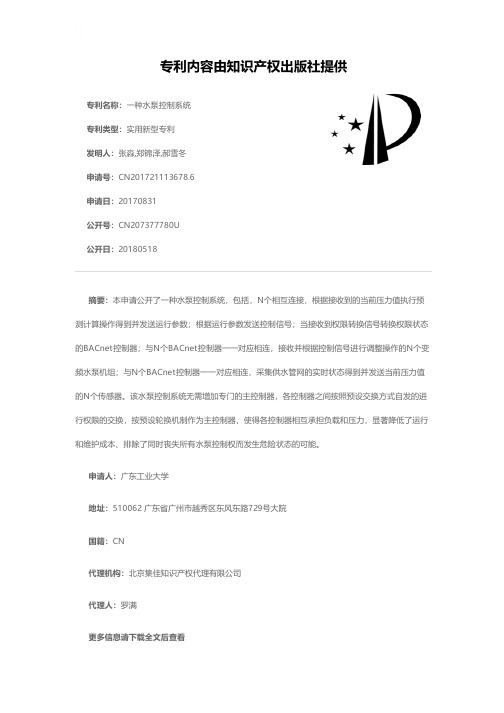

专利名称：一种水泵控制系统专利类型：实用新型专利
发明人：张淼,郑锦泽,郝雪冬申请号：CN201721113678.6申请日：20170831
公开号：CN207377780U
公开日：
20180518
专利内容由知识产权出版社提供
摘要：本申请公开了一种水泵控制系统，包括，N个相互连接，根据接收到的当前压力值执行预测计算操作得到并发送运行参数；根据运行参数发送控制信号；当接收到权限转换信号转换权限状态的BACnet控制器；与N个BACnet控制器一一对应相连，接收并根据控制信号进行调整操作的N个变频水泵机组；与N个BACnet控制器一一对应相连，采集供水管网的实时状态得到并发送当前压力值的N个传感器。

该水泵控制系统无需增加专门的主控制器，各控制器之间按照预设交换方式自发的进行权限的交换，按预设轮换机制作为主控制器，使得各控制器相互承担负载和压力，显著降低了运行和维护成本、排除了同时丧失所有水泵控制权而发生危险状态的可能。

申请人：广东工业大学
地址：510062 广东省广州市越秀区东风东路729号大院
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：罗满
更多信息请下载全文后查看。

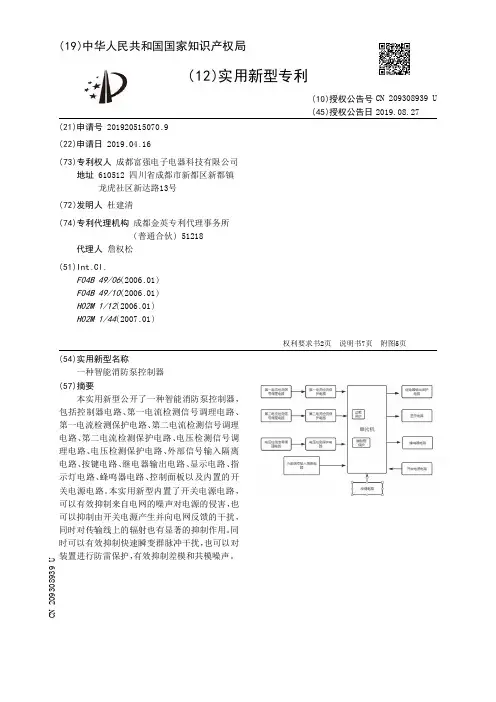

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920515070.9(22)申请日 2019.04.16(73)专利权人 成都富强电子电器科技有限公司地址 610512 四川省成都市新都区新都镇龙虎社区新达路13号(72)发明人 杜建清　(74)专利代理机构 成都金英专利代理事务所(普通合伙) 51218代理人 詹权松(51)Int.Cl.F04B 49/06(2006.01)F04B 49/10(2006.01)H02M 1/12(2006.01)H02M 1/44(2007.01)(54)实用新型名称一种智能消防泵控制器(57)摘要本实用新型公开了一种智能消防泵控制器，包括控制器电路、第一电流检测信号调理电路、第一电流检测保护电路、第二电流检测信号调理电路、第二电流检测保护电路、电压检测信号调理电路、电压检测保护电路、外部信号输入隔离电路、按键电路、继电器输出电路、显示电路、指示灯电路、蜂鸣器电路、控制面板以及内置的开关电源电路。

本实用新型内置了开关电源电路，可以有效抑制来自电网的噪声对电源的侵害，也可以抑制由开关电源产生并向电网反馈的干扰，同时对传输线上的辐射也有显著的抑制作用。

同时可以有效抑制快速瞬变群脉冲干扰，也可以对装置进行防雷保护，有效抑制差模和共模噪声。

权利要求书2页 说明书7页 附图5页CN 209308939 U 2019.08.27C N 209308939U权　利　要　求　书1/2页CN 209308939 U1.一种智能消防泵控制器，包括机壳和机芯电路，所述机芯电路包括控制器电路、第一电流检测信号调理电路、第一电流检测保护电路、第二电流检测信号调理电路、第二电流检测保护电路、电压检测信号调理电路、电压检测保护电路、外部信号输入隔离电路、按键电路、继电器输出电路、显示电路、指示灯电路、蜂鸣器电路及控制面板；所述第一电流检测信号调理电路及第二电流检测信号调理电路的输入端用于连接电流互感器，所述第一电流检测信号调理电路的输出端经过所述第一电流检测保护电路连接所述控制器电路的第一信号输入端口，所述第二电流检测信号调理电路的输出端经过所述第二电流检测保护电路连接所述控制器电路的第一信号输入端口；所述电压检测信号调理电路的输入端用于连接三相交流电压的输入端，所述电压检测信号调理电路的输出端经过所述电压检测保护电路连接所述控制器电路的第二信号输入端口；所述外部信号经过所述外部信号输入隔离电路连接所述控制器电路的第三信号输入端口；所述控制面板上设置有按键，所述控制面板上的按键经过所述按键电路连接所述控制器电路的第四信号输入端口；所述控制器的第一信号输出端口连接所述继电器输出电路，所述继电器输出电路包括第一继电器控制电路、第二继电器控制电路、第三继电器控制电路、第四继电器控制电路、第五继电器控制电路及第六继电器控制电路，所述第一继电器控制电路用于控制主电机主继电器状态信号输出，所述第二继电器控制电路用于控制备用电机三角形状态信号输出，所述第三继电器控制电路用于控制主电机三角形工作状态信号输出，所述第四继电器控制电路用于控制备用电机主继电器工作状态信号输出，所述第五继电器控制电路用于控制主电机星形状态信号输出，所述第六继电器控制电路用于控制备用电机三角形状态信号输出；所述继电器输出电路的输出端连接所述控制器电路的第五信号输入端口；所述控制器的第二信号输出端口连接所述显示电路；所述控制器的第三信号输出端口连接所述蜂鸣器电路；其特征在于，所述机芯电路还包括内置的开关电源电路；所述开关电源电路包括：脉冲群中高频滤波电路、防雷电路、EMC差模滤波电路和EMC输出共模滤波电路，所述脉冲群中高频滤波电路输入端接入三相电压，所述脉冲群中高频滤波电路输出端连接防雷电路输入端，所述防雷电路输出端连接EMC差模滤波电路输入端，所述EMC差模滤波电路输出端连接EMC输出共模滤波电路，所述EMC输出共模滤波电路输出端连接单片机电源引脚。

专利名称：一种智能控制供水系统专利类型：发明专利
发明人：班福忱,郭芷彤,张晶
申请号：CN201711392927.4
申请日：20171221
公开号：CN108062064A
公开日：
20180522
专利内容由知识产权出版社提供
摘要：本发明公开了一种智能控制供水系统，包括数据测量单元、水泵检测单元、水质检测单元、预警单元、中央处理器和无线通信模块；数据测量单元用于实时测量水井中的液位、压力和流量，水泵检测单元用于实时检测水泵中轴承的温度和电流，水质检测单元用于实时监测井水的浑浊度、含氯量和细菌含量，该系统通过数据测量单元、水泵检测单元、水质检测单元等多个单元来实现供水系统的监控和预警，并与其它相关系统进行交互，获取供水系统预警所需要的液位、压力、浑浊度、余氯信息等，实现对供水系统工作的决策进行支撑。

申请人：沈阳建筑大学
地址：110168 辽宁省沈阳市浑南新区浑南东路9号
国籍：CN
代理机构：西安铭泽知识产权代理事务所(普通合伙)
代理人：韩晓娟
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201711458753.7(22)申请日 2017.12.28(71)申请人 芜湖环球汽车配件有限公司地址 241060 安徽省芜湖市鸠江区清水工业园(72)发明人 张天松　(51)Int.Cl.F04B 49/06(2006.01)F04B 49/10(2006.01)F04B 49/20(2006.01)(54)发明名称一种水泵智能流量控制方法(57)摘要本发明公开了一种水泵智能流量控制方法，包括如下步骤：在水泵泵体的内壁上设置流速计，以测量水泵泵体内当前的水流流量；在水泵的电机上设置变频器来调整电机的转速；水泵进入待机状态并检测是否有水；将用户设定的流量与水泵的最大流量做比较；如果用户设定的流量小于等于水泵的最大流量、并且大于等于水泵的最小流量，则将用户设定的流量与当前的水流流量做比较。

本发明无需大幅度改动水泵，使用方便，能够根据不同需求手动调节水泵的液体流速，节能经济；同时通过检测是否有水实现缺水保护功能，避免水泵由于无水运转导致的烧机、密封损坏等现象。

权利要求书1页 说明书3页CN 108150396 A 2018.06.12C N 108150396A1.一种水泵智能流量控制方法，其特征在于：包括如下步骤：（1）在水泵泵体的内壁上设置流速计，以测量水泵泵体内当前的水流流量；（2）在水泵的电机上设置变频器来调整电机的转速；（3）水泵进入待机状态，待机指示灯亮，并发送待机反馈信号到控制器；（4）水泵运转 8-20 秒后，运行指示灯闪烁，然后检测所述水泵内是否有水；（5）如检测出所述水泵内没有水，则所述水泵停机，停机指示灯闪烁，并将无水反馈信 号发送给所述控制器；如果检测出所述水泵内有水，则运行指示灯常亮并发送运行反馈信 号给所述控制器；（6）继续检测水泵内水压是否达到预设最大值，如果超过所述预设最大值，则所述水泵停机，停机指示灯常亮，并发送停机反馈信号到所述控制器，如果水泵内水压低于所述预设 最大值，则所述水泵正常运行；（7）将用户设定的流量与水泵的最大流量做比较，如果用户设定的流量大于水泵的最大流量，则通过变频器将水泵电机的转速调整到最大，同时，提示用户其所设定的流量大于水泵的最大流量、当前已经调整到最大功率；（8）将用户设定的流量与水泵的最小流量做比较，如果用户设定的流量小于水泵的最小流量，则通过变频器将水泵电机的转速调整到最小，同时，提示用户其所设定的流量小于水泵的最大流量、当前已经调整到最小功率；（9）如果用户设定的流量小于等于水泵的最大流量、并且大于等于水泵的最小流量，则将用户设定的流量与当前的水流流量做比较；（10）如果用户设定的流量大于当前的水流流量，则按照预设的步长提高水泵电 机的转速，直至当前的水流流量等于用户设定的流量；如果用户设定的流量小于当前的水流流量，则按照预设的步长降低水泵电 机的转速，直至当前的水流流量等于用户设定的流量。
