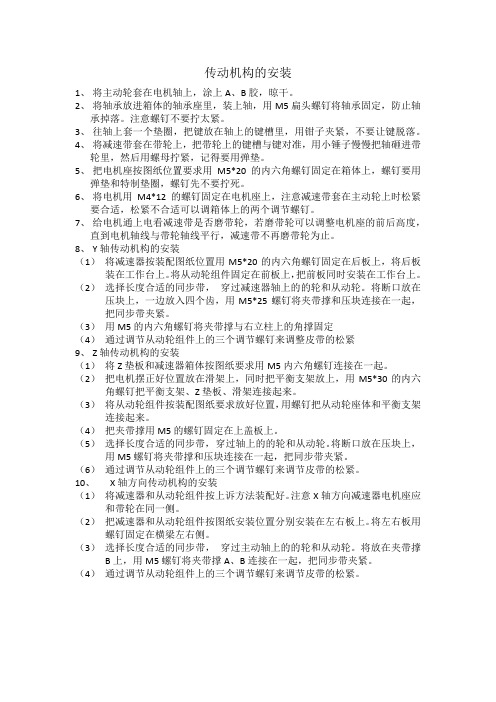

传动机构的安装1、将主动轮套在电机轴上,涂上A、B胶,晾干。
2、将轴承放进箱体的轴承座里,装上轴,用M5扁头螺钉将轴承固定,防止轴承掉落。
注意螺钉不要拧太紧。
3、往轴上套一个垫圈,把键放在轴上的键槽里,用钳子夹紧,不要让键脱落。
4、将减速带套在带轮上,把带轮上的键槽与键对准,用小锤子慢慢把轴砸进带轮里,然后用螺母拧紧,记得要用弹垫。
5、把电机座按图纸位置要求用M5*20的内六角螺钉固定在箱体上,螺钉要用弹垫和特制垫圈,螺钉先不要拧死。
6、将电机用M4*12的螺钉固定在电机座上,注意减速带套在主动轮上时松紧要合适,松紧不合适可以调箱体上的两个调节螺钉。
7、给电机通上电看减速带是否磨带轮,若磨带轮可以调整电机座的前后高度,直到电机轴线与带轮轴线平行,减速带不再磨带轮为止。
8、Y轴传动机构的安装(1)将减速器按装配图纸位置用M5*20的内六角螺钉固定在后板上,将后板装在工作台上。
将从动轮组件固定在前板上,把前板同时安装在工作台上。
(2)选择长度合适的同步带,穿过减速器轴上的的轮和从动轮。
将断口放在压块上,一边放入四个齿,用M5*25螺钉将夹带撑和压块连接在一起,把同步带夹紧。
(3)用M5的内六角螺钉将夹带撑与右立柱上的角撑固定(4)通过调节从动轮组件上的三个调节螺钉来调整皮带的松紧9、Z轴传动机构的安装(1)将Z垫板和减速器箱体按图纸要求用M5内六角螺钉连接在一起。
(2)把电机摆正好位置放在滑架上,同时把平衡支架放上,用M5*30的内六角螺钉把平衡支架、Z垫板、滑架连接起来。
(3)将从动轮组件按装配图纸要求放好位置,用螺钉把从动轮座体和平衡支架连接起来。
(4)把夹带撑用M5的螺钉固定在上盖板上。
(5)选择长度合适的同步带,穿过轴上的的轮和从动轮。
将断口放在压块上,用M5螺钉将夹带撑和压块连接在一起,把同步带夹紧。
(6)通过调节从动轮组件上的三个调节螺钉来调节皮带的松紧。
10、X轴方向传动机构的安装(1)将减速器和从动轮组件按上诉方法装配好。
§15-1 带传动机构的装配带传动属于摩擦传动,即将挠性带紧紧地套在两个带轮上,利用传动带与带轮之间的摩擦力来传递运动和动力。
常用的带传动有V带和平带等。
一、带传动机构的装配技术要求1、带轮的安装要正确,通常要求其径向跳动量为(0.0025~0.0005)D,端面圆跳动量为(0.0005~0.0001)D。
D为带轮直径。
2、两带轮的中心平面应重合,其倾斜角和轴向偏移量不应过大。
一般倾斜角不应超过1°,否则带易脱落或加快带侧面磨损。
3、带轮工作表面粗糙度要适当,一般为R a1.6。
过于粗糙,工作时发热大而加剧带的磨损;过光滑,则带易打滑。
4、带的张紧力要适当,并且调整方便。
二、带轮的装配一般带轮孔与轴为过渡配合(H7/k6),有少量过盈,同轴度较高。
为传递较大扭矩,还需要用紧固件保证周向固定和轴向固定。
图15-1所示为带轮在轴上的固定方式。
图15-1带轮与轴的连接图15-2螺旋压入工具装带轮装配时,按轴和轮毂孔键槽修配键,然后清除安装面上污物,并涂上润滑油,用手锤将带轮轻轻打入,或用螺旋压入工具将带轮压到轴上,如图15-2所示。
带轮装在轴上后,要检查带轮的径向圆跳动量。
一般情况用划线盘检查,要求较高时也可以用百分表检查(图15-3),以保证带轮在轴上安装的正确性。

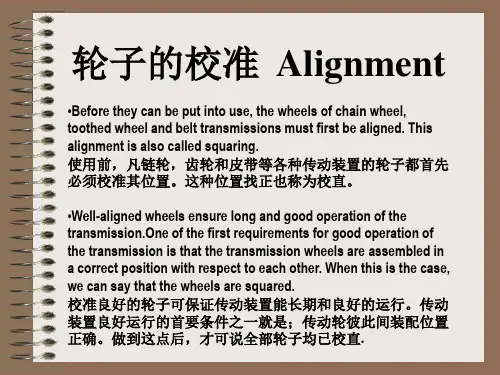

还要保证两带轮相互位置的正确性,防止由于两带轮错位或倾斜而引起带张紧不均匀而过快磨损。
检查方法:中心距较大的用拉线法,中心距不大的可用直尺测量,如图15-4所示。
三、V带的安装安装V带时,先将其套在小带轮轮槽上,边转动大轮,边用螺钉旋具或铜棒将带拨入轮槽中。
装好后的V带在槽中的正确位置如图15-5所示。
图15-3带轮跳动量的检查图15-4带轮相互位置正确性的检查四、张紧力的控制带传动是摩擦传动,适当的张紧力是保证带传动正常工作的重要因素。
张紧力不足,带将在带轮上打滑,使带急剧磨损;张紧力过大,则会使带的寿命降低,轴和轴承上的作用力增大。
