DCS培训讲义

DCS操作培训资料第一部分：DCS操作简介1.什么是DCS？DCS是分布式控制系统（Distributed Control System）的缩写，是一种用于工业过程控制的自动化系统。

DCS系统由控制器、监控系统和操作站等组成，通过实时采集、处理和传输数据，实现对工业过程的控制和监测。

2.DCS的基本结构DCS系统由以下几个基本组件组成：- 控制器（Controller）：负责执行控制策略，接收传感器信号，并发送控制命令。

- 监控系统（Monitoring System）：用于监测和显示过程数据，提供操作人员对过程的实时监控。

- 操作站（Operator Station）：用于操作和控制DCS系统，操作人员可以通过操作站与DCS系统进行交互。

3.DCS的优势-高可靠性：DCS系统采用分布式结构，具有冗余功能，即使一些组件发生故障，系统依然可以正常运行。

-灵活性：DCS系统可以灵活配置和扩展，实现对不同过程的控制。

-高效性：DCS系统采用先进的控制算法和优化技术，可以提高过程的效率和生产能力。

-易维护性：DCS系统提供了诊断和故障排除功能，可以快速定位和修复故障。

第二部分：DCS操作流程1.启动DCS系统-打开主电源并确保电源正常。

-启动监控系统和操作站，登录DCS系统。

2.监测过程数据-在操作站上选择需要监测的过程，并显示相应的监测画面。

-实时监测过程数据，如温度、压力、流量等。

3.控制过程变量-根据过程需求，调整控制器参数。

如改变温度设定值，调整压力调节器增益等。

-发送控制信号，控制执行器，调整过程变量。

4.处理报警和故障-监测报警信息，如温度过高、压力异常等。

-根据报警信息，采取相应措施，如改变控制策略、停止设备等。

5.数据记录和分析-记录过程数据，以备日后分析和优化。

-进行数据分析，找出过程中的潜在问题，并提出改进建议。

第三部分：DCS操作注意事项1.安全操作-操作人员应了解工艺流程和设备特性，做到知识储备充足。

DCS培训课件(多场景)DCS培训课件一、引言分布式控制系统（DistributedControlSystem，简称DCS）是一种广泛应用于工业生产过程的控制系统。

DCS通过将控制功能分散到各个子系统中，实现集中管理、分散控制的目的。

为了提高员工对DCS的认识和应用能力，特制定本培训课件。

二、DCS基本原理1.系统架构DCS系统由多个子系统组成，每个子系统负责一部分生产过程的控制任务。

这些子系统通过网络连接，形成一个分布式控制系统。

DCS通常采用客户端/服务器（Client/Server，简称C/S）架构，其中服务器负责数据处理和存储，客户端负责数据显示和控制指令的发送。

2.通信协议DCS系统中，各个子系统之间的通信采用标准的通信协议，如Modbus、Profibus、Ethernet/IP等。

这些协议确保了数据传输的稳定性和可靠性。

3.控制策略DCS系统采用模块化设计，控制策略分为多个层次，包括过程控制层、过程监控层和管理层。

过程控制层负责实时采集现场数据，根据预设的控制算法进行计算，输出控制信号；过程监控层负责实时显示现场数据和控制参数，供操作人员监控；管理层负责对整个DCS系统进行管理和优化。

三、DCS硬件设备1.控制器控制器是DCS系统的核心设备，负责执行控制策略。

控制器通常采用高性能的微处理器，具备较强的数据处理能力和实时性。

2.I/O模块I/O（输入/输出）模块负责现场信号的采集和输出。

根据信号类型的不同，I/O模块可分为模拟量模块、数字量模块和特殊模块等。

3.通信设备通信设备包括交换机、路由器等，负责实现各个子系统之间的数据传输。

四、DCS软件1.组态软件（1）控制策略编辑：通过图形化界面，实现对控制算法的配置和修改。

（2）实时数据显示：显示现场数据和控制参数，便于操作人员监控。

（3）报警管理：对系统中的异常情况进行报警，提醒操作人员及时处理。

（4）历史数据查询：记录并存储历史数据，便于分析生产过程。

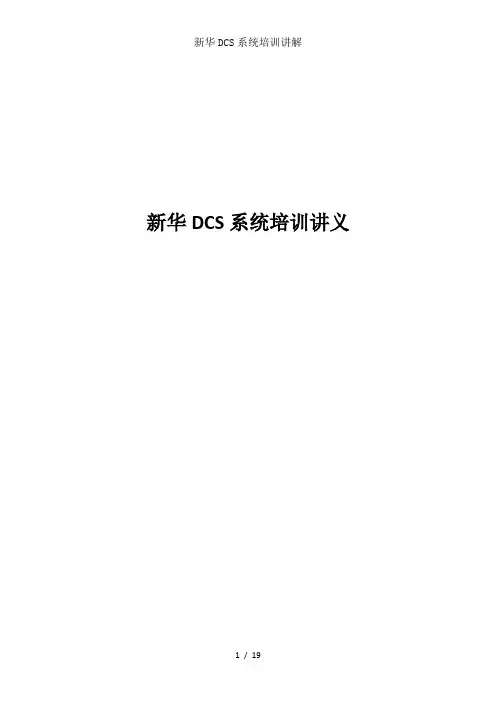

新华DCS系统培训讲义目录1。

专业名词 (3)2.新华XDPS系统介绍 (4)2。

1系统结构: (4)2。

2 XDPS软件介绍 (4)2.2。

1 系统启动 (4)2。

2.2 工具介绍 (8)2。

2 XDPS硬件介绍 (13)3 组态介绍 (14)3。

1 组态工具介绍 (14)3。

2 点记录编辑 (16)3.2.1 点类型介绍 (16)3.2。

2 添加新点 (16)3。

3 组态 (17)1.专业名词MMI:Man Machine Interface，具有人机交互功能的计算机。

操作员站,工程师站，历史站，制表站，OPC server等站都属于MMI.有时MMI也指此类站具有的核心功能。

DPU：Distributed Processing Unit，分布式处理单元。

它能够处理控制逻辑和点记录，通常连接I/O卡件，远程IO等硬件。

功能站：具有某种特定功能的站，如工程师维护功能，操作员功能等。

一台物理计算机可以对应一个功能站，也可以对应多个功能站,即具有多种功能站的功能.I/O：Input/Output,输入/输出，模拟信号及数字信号转换。

计算点：非硬件点的普通点记录。

通常是算法的输出点。

模块:有时称为卡件，I/O 卡件.通常是连接信号电缆的I/O 硬件，也可能是代表现场总线设备或网络IO的虚拟设备.手工中间点：及自动中间点相对应，手工创建的普通点记录，非硬件IO点。

算法：也称控制算法,是用来实现某一特定功能的程序，多个算法的组合可以实现用户所需的控制策略。

系统：过程控制系统，包括全部软硬件。

硬件点:及IO 模块关联的普通点记录，从IO 模块的某个通道读取数据或向某个通道输出数据。

站：控制系统中的计算机，运行Windows或Linux。

指令：发送给站的命令，用于修改或获取数据,切换运行状态等。

通常由MMI 发送给DPU。

自动中间点：普通点记录（AP，DP，GP），但由控制图编译程序自动生成,不可手工编辑。

DCS教程[第1讲]——Dcs绪论DCS从1975年问世以来，大约有三次比较大的变革，七十年代操作站的硬件、操作系统、监视软件都是专用的，由各DCS厂家自己开发的，也没有动态流程图，通讯网络基本上都是轮询方式的；八十年代就不一样了，通讯网络较多使用令牌方式；九十年代操作站出现了通用系统，九十年代末通讯网络有部份遵守TCP/IP协议，有的开始采用以太网。

总的来看，变化主要体现在Ｉ／Ｏ板、操作站和通讯网络。

控制器相对来讲变化要小一些。

操作站主要表现在由专用机变化到通用机，如PC机和小型机的应用。

但是目前它的操作系统一般采用UNIX，也有小系统采用NT，相比较来看UNIX的稳定性要好一些，NT则有死机现象。

I/O 板主要体现在现场总线的引入DCS系统。

从理论上讲，一个DCS系统可以应用于各种行业，但是各行业有它的特殊性，所以DCS也就出现了不同的分支，有时也由于DCS厂家技术人员工艺知识的局限性而引起，如HONEYWELL公司对石化比较熟悉，其产品在石化行业应用较多，而ＢAILEY的产品则在电力行业应用比较普遍。

用户在选择DCS的时候主要是要注意其技术人员是否对该生产工艺比较熟悉；然后要看该系统适用于多大规模，比如NT操作系统的就适应于较小规模的系统；最后是价格，不同的组合价格会有较大的差异，而国产的DCS系统价格比进口的DCS至少要低一半，算上备品备件则要低得更多。

DCS由四部份组成：I/O板、控制器、操作站、通讯网络。

I/O板和控制器国际上各DCS厂家的技术水平都相差不远，如果说有些差别的话是控制器内的算法有多有少，算法的组合有些不一样，I/O板的差别在于有的有智能，有些没有，但是控制器读取所有I/O数据必须在一秒钟内完成一个循环；操作站差别比较大，主要差别是选用PC机还是选用小型机、采用UNIX还是采用NT操作系统、采用专用的还是通用的监视软件,操作系统和监视软件配合比较好时可以减少死机现象；差别最大的是通讯网络，最差的是轮询方式，最好的是例外报告方式，根据我们的实验，其速度要相差七八倍。

DCS 系统培训内容一、基本常识1、什么是DCS（Distributed Control System）DCS系统是一种在工业领域应用较广的一种过程控制系统，它是由硬件、软件、及系统网络构成的一种控制系统，它继承了常规模拟仪表和计算机系统集中控制的优点，并且克服了单微机控制控制系统危险性高度集中以及常规控制仪表控制功能单一、人/机界面差的缺点。
