电磁抱闸制动器通电制动控制线路

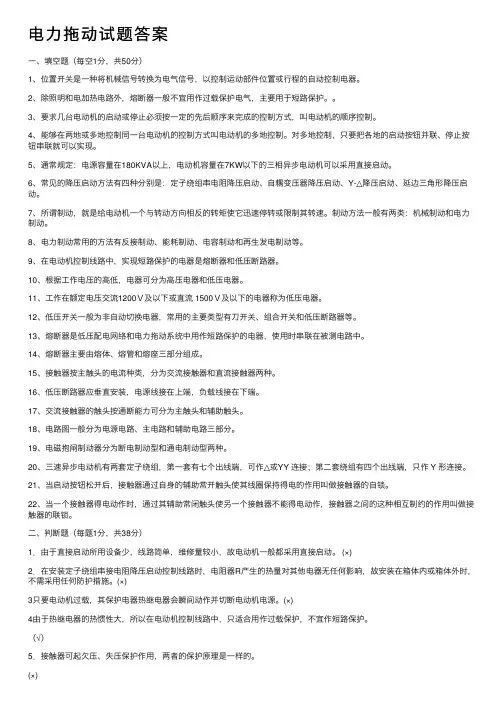

电⼒拖动试题答案⼀、填空题（每空1分，共50分）1、位置开关是⼀种将机械信号转换为电⽓信号，以控制运动部件位置或⾏程的⾃动控制电器。

2、除照明和电加热电路外，熔断器⼀般不宜⽤作过载保护电⽓，主要⽤于短路保护。

3、要求⼏台电动机的启动或停⽌必须按⼀定的先后顺序来完成的控制⽅式，叫电动机的顺序控制。

4、能够在两地或多地控制同⼀台电动机的控制⽅式叫电动机的多地控制。

对多地控制，只要把各地的启动按钮并联、停⽌按钮串联就可以实现。

5、通常规定：电源容量在180KVA以上，电动机容量在7KW以下的三相异步电动机可以采⽤直接启动。

6、常见的降压启动⽅法有四种分别是：定⼦绕组串电阻降压启动、⾃耦变压器降压启动、Y-△降压启动、延边三⾓形降压启动。

7、所谓制动，就是给电动机⼀个与转动⽅向相反的转矩使它迅速停转或限制其转速。

制动⽅法⼀般有两类：机械制动和电⼒制动。

8、电⼒制动常⽤的⽅法有反接制动、能耗制动、电容制动和再⽣发电制动等。

9、在电动机控制线路中，实现短路保护的电器是熔断器和低压断路器。

10、根据⼯作电压的⾼低，电器可分为⾼压电器和低压电器。

11、⼯作在额定电压交流1200Ｖ及以下或直流 1500Ｖ及以下的电器称为低压电器。

12、低压开关⼀般为⾮⾃动切换电器，常⽤的主要类型有⼑开关、组合开关和低压断路器等。

13、熔断器是低压配电⽹络和电⼒拖动系统中⽤作短路保护的电器，使⽤时串联在被测电路中。

14、熔断器主要由熔体、熔管和熔座三部分组成。

15、接触器按主触头的电流种类，分为交流接触器和直流接触器两种。

16、低压断路器应垂直安装，电源线接在上端，负载线接在下端。

17、交流接触器的触头按通断能⼒可分为主触头和辅助触头。

18、电路图⼀般分为电源电路、主电路和辅助电路三部分。

19、电磁抱闸制动器分为断电制动型和通电制动型两种。

20、三速异步电动机有两套定⼦绕组，第⼀套有七个出线端，可作△或YY 连接；第⼆套绕组有四个出线端，只作 Y 形连接。

摘要近几十年来，随着电力电子技术、微电子技术及现代控制理论的发展，中、小功率电动机在工农业生产及人们的日常生活中都有极其广泛的的应用。

特别是在乡镇企业及家用电器中，更需要有大量的中、小功率电动机。

由于这种电动机的发展及广泛的应用，它的使用、保养和维护工作也越来越重要。

电机是现代工农业生产和交通运输的重要设备，与电机配套的控制设备的性能已经成为用户关注的焦点。

电机的控制包括电机的起动、调速和制动。

异步电动机由于具有结构简单、体积小、价格低廉、运行可靠、维修方便、运行效率较高、工作特性较好等优点，因而在电力拖动平台上得到了广泛应用。

据统计，其耗电量约占全国发电量的40%左右。

当电机并入电网时，电机转速从静止加速到额定转速的过程称为电机的起动过程。

异步电动机的起动性能最重要的是起动电流和起动转矩。

因此在电机的起动过程中，如何降低起动电流，增大起动转矩，一直是机电行业的专家们探讨的重要课题。

电动机机应用广泛，种类繁多、性能各异，分类方法也很多。

本文是对三相异步电动机做出深入的剖析与设计。

三相异步电动机是一种具有高效率、低磨损、低噪声的电机机种.本设计在介绍三相异步电动机中，关于相数、极数、槽数及绕组连接方式的选择方法和应遵从的规律详细的加以说明和介绍。

文中主要介绍了几种常用的制动方式的特点，对不同制动方式进行了技术比较，分析了他们各自的实用场所，为实际应用提供了科学的理论依据。

关键词：三相异步电动机结构制动方式前言电动机是把电能转换成机械能的设备。

近几十年随着科技的发展电动机在机械、冶金、石油、煤炭、化学、航空、交通、农业以及其他各种工业中，被广泛地应用着。

随着工业自动化程度不断提高，需要采用各种各样的控制电机作为自动化系统的元件，人造卫星的自动控制系统中，电机也是不可缺少的。

此外在国防、文教、医疗及日常生活中(现代化的家电工业中)电动机也愈来愈广泛地应用起来与单相电动机相比，三相异步电动机运行性能好，并可节省各种材料。

电磁抱闸制动原理
电磁抱闸制动原理是通过电磁铁的吸合和松开来实现制动和释放的操作。

其原理主要包括以下几个方面：
1. 电磁铁：电磁抱闸中的关键部件是电磁铁。

它由线圈、铁芯和励磁电源组成。

当电磁铁通电时，线圈产生磁场，使铁芯被磁力吸引，并与制动器的摩擦片紧密贴合，从而实现制动操作。

2. 松合机构：除了电磁铁，电磁抱闸还配备了一个松合机构。

当电磁铁断电时，松合机构会将电磁铁和摩擦片分离，释放制动器，使其恢复到原来的自由状态。

3. 摩擦片：电磁抱闸中的制动器通常包括静摩擦片和动摩擦片。

当电磁铁通电时，它们会被压紧，与制动器的固定部件摩擦产生阻力，使机械设备停止运动。

4. 励磁电源：为了使电磁铁正常工作，需提供励磁电源。

通常使用直流电源供应电磁铁，通过控制开关实现制动器的开合。

总之，电磁抱闸制动原理是通过电磁铁的通断控制制动器的摩擦片与制动器固定部件之间的接触，从而实现制动和释放的过程。

电磁抱闸制动器广泛应用于机械设备的制动和定位控制中。

福州技能大赛—设备维修电工5简答、计算、论述题1. 维修电工试题库——简答、计算、论述题 [单选题] *一级难度：★二级难度：★★三级难度：★★★四级难度：★★★★(正确答案) 2. 1. 对电气主接线有哪些基本要求? ★ [单选题] *答：对电气主接线的要求有：(正确答案)1.具有供电的可靠性。

2.具有运行上的安全性和灵活性。

3.简单、操作方便。

4.具有建设及运行的经济性。

5.应考虑将来扩建的可能性。

3. 2. 三相异步电动机制动原理？★★ [单选题] *方法有两大类：机械制动和电力制动采用机械装置使电动机断开电源后迅速停转的制动方法。

如电磁抱闸、电磁离合器等电磁铁制动器。

)电磁抱闸断电制动控制电路电磁抱闸通电制动控制电路电力制动电动机在切断电源的同时给电动机一个和实际转向相反的电磁力矩(制动力矩)使电动迅速停止的方法。

最常用的方法有：反接制动和能耗制动。

(正确答案)(1)反接制动。

在电动机切断正常运转电源的同时改变电动机定子绕组的电源相序，使之有反转趋势而产生较大的制动力矩的方法。

2)能耗制动。

电动机切断交流电源的同时给定子绕组的任意二相加一直流电源，以产生静止磁场，依靠转子的惯性转动切割该静止磁场产生制动力矩的方法。

4. 3. 什么是过流保护延时特性? ★ [单选题] *答：过流保护装置的短路电流与动作时间之间的关系曲线称为保护装置的延时特性。

延时特性又分为定时限延时特性和反时限延时特性。

定时限延时的动作时间是固定的，与短路电流的大小无关。

反时限延时动作时间与短路电流的大小有关，短路电流大，动作时间短，短路电流小，动作时间长。

短路电流与动作时间时限成一定曲线关系。

(正确答案)5. 7. 什么是伺服电动机?有几种类型?工作特点是什么? ★★ [单选题] *答：伺服电动机(执行电动机)，在自动控制系统中，用作执行元件，把所收到的信号转换成电动机轴上的角位移或角速度。

分支流和交流两大类。

其特点是：当信号电压为0时，无自转现象，转速随转矩的增加均匀下降，接到信号就迅速启动，失去信号立即停止，转速的大小与控制信号成正比。

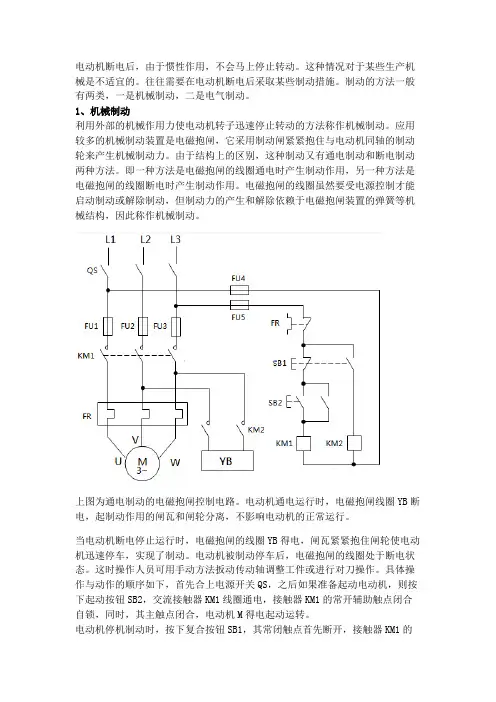

电动机断电后，由于惯性作用，不会马上停止转动。

这种情况对于某些生产机械是不适宜的。

往往需要在电动机断电后采取某些制动措施。

制动的方法一般有两类，一是机械制动，二是电气制动。

1、机械制动利用外部的机械作用力使电动机转子迅速停止转动的方法称作机械制动。

应用较多的机械制动装置是电磁抱闸，它采用制动闸紧紧抱住与电动机同轴的制动轮来产生机械制动力。

由于结构上的区别，这种制动又有通电制动和断电制动两种方法。

即一种方法是电磁抱闸的线圈通电时产生制动作用，另一种方法是电磁抱闸的线圈断电时产生制动作用。

电磁抱闸的线圈虽然要受电源控制才能启动制动或解除制动，但制动力的产生和解除依赖于电磁抱闸装置的弹簧等机械结构，因此称作机械制动。

上图为通电制动的电磁抱闸控制电路。

电动机通电运行时，电磁抱闸线圈YB断电，起制动作用的闸瓦和闸轮分离，不影响电动机的正常运行。

当电动机断电停止运行时，电磁抱闸的线圈YB得电，闸瓦紧紧抱住闸轮使电动机迅速停车，实现了制动。

电动机被制动停车后，电磁抱闸的线圈处于断电状态。

这时操作人员可用手动方法扳动传动轴调整工件或进行对刀操作。

具体操作与动作的顺序如下，首先合上电源开关QS，之后如果准备起动电动机，则按下起动按钮SB2，交流接触器KM1线圈通电，接触器KM1的常开辅助触点闭合自锁，同时，其主触点闭合，电动机M得电起动运转。

电动机停机制动时，按下复合按钮SB1，其常闭触点首先断开，接触器KM1的线圈断电，常开辅助触点断开，KM1的自锁解除，主触点断开，电动机M断电停机；之后SB1的常开触点迅即闭合，接触器KM2线圈得电，主触点闭合，电磁抱闸线圈YB通电，电磁抱闸的闸瓦紧紧抱住闸轮使电动机迅速停车，实现制动。

电动机制动停转后，松开复合按钮SB1，接触器KM2线圈断电，电磁抱闸线圈YB断电，抱闸松开。

上图为断电制动的电磁抱闸控制电路。

它是在电源切断时才起制动作用，机械设备在停止状态时，电磁抱闸的闸瓦紧紧抱住闸轮使电动机可靠停车。

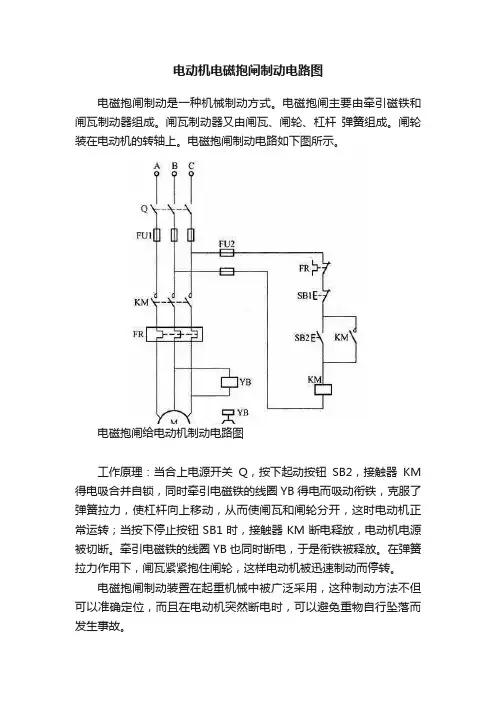

电动机电磁抱闸制动电路图
电磁抱闸制动是一种机械制动方式。

电磁抱闸主要由牵引磁铁和闸瓦制动器组成。

闸瓦制动器又由闸瓦、闸轮、杠杆弹簧组成。

闸轮装在电动机的转轴上。

电磁抱闸制动电路如下图所示。

电磁抱闸给电动机制动电路图
工作原理：当合上电源开关Q，按下起动按钮SB2，接触器KM 得电吸合并自锁，同时牵引电磁铁的线圈YB得电而吸动衔铁，克服了弹簧拉力，使杠杆向上移动，从而使闸瓦和闸轮分开，这时电动机正常运转；当按下停止按钮SB1时，接触器KM断电释放，电动机电源被切断。

牵引电磁铁的线圈YB也同时断电，于是衔铁被释放。

在弹簧拉力作用下，闸瓦紧紧抱住闸轮，这样电动机被迅速制动而停转。

电磁抱闸制动装置在起重机械中被广泛采用，这种制动方法不但可以准确定位，而且在电动机突然断电时，可以避免重物自行坠落而发生事故。

而下图所示电路是另一种采用电磁抱闸制动控制电路，它是在切断电源后，依靠电磁抱闸作用在电动机转轴上，使其迅速制动的。

电磁抱闸给电动机制动电路图
工作原理：合上电源开关Q，按下起动按钮SB2,接触器KM得电吸合并自锁，主触点闭合，电动机带动机械运行。

这时电磁抱闸的电磁线圈YB无电，抱闸被打开，电动机正常运行。

当电动机需要停止时，按下停止按钮SB1，因其是一只复合按钮，SB1常闭触点先断开，切断KM电源，KM断电释放，电动机断电。

SB1的常开触点闭合，使电磁抱闸线圈YB得电，抱闸紧紧抱住电动机转轴，迅速制动。

当电动机停转后，可松开按钮。

本电路是一种电磁抱闸可放松的制动电路，适用于有电时才能制动的生产机械。

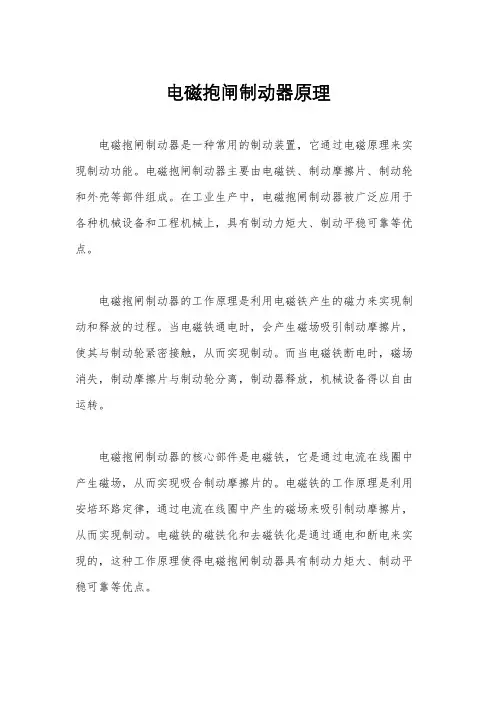

电磁抱闸制动器原理电磁抱闸制动器是一种常用的制动装置，它通过电磁原理来实现制动功能。

电磁抱闸制动器主要由电磁铁、制动摩擦片、制动轮和外壳等部件组成。

在工业生产中，电磁抱闸制动器被广泛应用于各种机械设备和工程机械上，具有制动力矩大、制动平稳可靠等优点。

电磁抱闸制动器的工作原理是利用电磁铁产生的磁力来实现制动和释放的过程。

当电磁铁通电时，会产生磁场吸引制动摩擦片，使其与制动轮紧密接触，从而实现制动。

而当电磁铁断电时，磁场消失，制动摩擦片与制动轮分离，制动器释放，机械设备得以自由运转。

电磁抱闸制动器的核心部件是电磁铁，它是通过电流在线圈中产生磁场，从而实现吸合制动摩擦片的。

电磁铁的工作原理是利用安培环路定律，通过电流在线圈中产生的磁场来吸引制动摩擦片，从而实现制动。

电磁铁的磁铁化和去磁铁化是通过通电和断电来实现的，这种工作原理使得电磁抱闸制动器具有制动力矩大、制动平稳可靠等优点。

制动摩擦片是电磁抱闸制动器的另一个重要部件，它与制动轮紧密接触，通过摩擦力来实现制动。

制动摩擦片一般由摩擦材料和支撑材料组成，摩擦材料具有较高的摩擦系数和热稳定性，能够在制动过程中承受较大的摩擦力和温度。

制动轮是电磁抱闸制动器的工作部件，它通过制动摩擦片与电磁抱闸制动器的制动过程相互配合，实现机械设备的制动和释放。

制动轮一般由高强度的金属材料制成，能够承受较大的制动力矩和摩擦力，保证制动过程的稳定性和可靠性。

电磁抱闸制动器的外壳是保护装置，它能够有效地保护电磁抱闸制动器的内部部件，防止外部杂质和灰尘的侵入，延长电磁抱闸制动器的使用寿命。

外壳一般由金属材料制成，具有一定的防护性能和散热性能。

总的来说，电磁抱闸制动器是一种利用电磁原理实现制动功能的装置，它具有制动力矩大、制动平稳可靠等优点，被广泛应用于机械设备和工程机械上。

电磁抱闸制动器的工作原理是利用电磁铁产生的磁场来实现制动和释放的过程，核心部件是电磁铁、制动摩擦片、制动轮和外壳等部件。

《电气控制线路安装与检修》课程标准课程名称：电气控制线路安装与检修专业代码：0127-4，0209-4学时数：240学时适用专业：机电一体化技术专业、电子技术应用专业一、课程性质本课程是中等职业学校机电一体化技术专业的一门核心专业课程，具有实践性强、应用面广的特点，其主要功能是使学生掌握必需的电气理论知识，会识读、安装各种电气控制线路并能够进行电路的分析、设计、调试，掌握电气控制线路的故障检修方法。

二、课程任务本课程坚持以就业为导向，以能力为本位的职教思想，坚持以人为本，以生产岗位需求为方向，以培养学生一定的理论基础、规范的职业技能和适应专业的发展为依据来设立课程目标。

三、设计思路本课程以电动机电气控制线路安装与检修为主线，注重理论与实践一体化，突出必要的专业理论，坚持必需的职业能力，兼顾企业和个人发展的需要，并采用情境教学及工作任务为组织形式进行课程设计，把三相异步电动机基本控制线路的安装与检修分成18个工作任务，将每种控制电路作为一个“任务”，采用“教与学一体化”教学模式，以工作任务为主线，通过教师指导学生开展自主学习完成工作任务。

四、课程目标通过任务引领的一体化教学活动，掌握电力拖动中，电动机基本控制线路的安装与检修及电气控制线路图的识读及故障检修等技能，使学生具备本专业的高素质劳动者和高级技术应用性人才所必须具备的电工工艺理论及专业实践技能，培养学生爱岗敬业和吃苦耐劳的精神以及良好的工作习惯。

（一）知识教学目标1.知道低压电器设备的原理、结构及安装选用方法。

2.识读电动机电气原理图，掌握电气控制线路检测方法。

3.掌握电气控制线路的故障检修及排除。

（二）能力培养目标1.掌握电动机控制线路的安装操作技能。

2.掌握电动机控制电路中故障的检测及排除方法。

3.掌握电气控制线路的工作原理分析及故障检修方法。

（三）思想教育目标1.培养严谨细致工作作风和吃苦耐劳精神。

2.知道安全生产、文明生产的基本知识。

抱闸的方式居然有这么多种？讲一讲什么是电气抱闸，如何控制一、抱闸结构和控制原理制动的方法一般有两类：机械制动和电气制动。

A、机械制动利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。

常用的方法：电磁抱闸制动。

1、电磁抱闸的结构：主要由两部分组成：制动电磁铁和闸瓦制动器。

制动电磁铁由铁心、衔铁和线圈三部分组成。

闸瓦制动器包括闸轮、闸瓦和弹簧等，闸轮与电动机装在同一根转轴上。

2、工作原理：电动机接通电源，同时电磁抱闸线圈也得电，衔铁吸合，克服弹簧的拉力使制动器的闸瓦与闸轮分开，电动机正常运转。

断开开关或接触器，电动机失电，同时电磁抱闸线圈也失电，衔铁在弹簧拉力作用下与铁芯分开，并使制动器的闸瓦紧紧抱住闸轮，电动机被制动而停转。

3、电磁抱闸制动的特点机械制动主要采用电磁抱闸、电磁离合器制动，两者都是利用电磁线圈通电后产生磁场，使静铁芯产生足够大的吸力吸合衔铁或动铁芯(电磁离合器的动铁芯被吸合，动、静摩擦片分开)，克服弹簧的拉力而满足工作现场的要求。

电磁抱闸是靠闸瓦的摩擦片制动闸轮．电磁离合器是利用动、静摩擦片之间足够大的摩擦力使电动机断电后立即制动。

优点：电磁抱闸制动，制动力强，广泛应用在起重设备上。

它安全可靠，不会因突然断电而发生事故。

缺点：电磁抱闸体积较大，制动器磨损严重，快速制动时会产生振动。

4、电动机抱闸间隙的调整方法①停机。

（机械和电气关闭确认、泄压并动力上锁，并悬挂“正在检修”、“严禁启动”警示牌。

）②卸下扇叶罩；③取下风扇卡簧,卸下扇叶片；④检查制动器衬的剩余厚度（制动衬的最小厚度）；⑤检查防护盘：如果防护盘边缘已经碰到定位销标记时,必须更换制动器盘；⑥调整制动器的空气间隙：将三个(四个)螺栓拧紧到空气间隙为零,再将螺栓反向拧松角度为120°,用塞尺检查制动器的间隙(至少检查三个点),应该均匀且符合规定值;不对请重新调整；（注：抱闸的型号不同，其反向拧松的角度、制动器的间隙也不一样）。
