常用钢热处理硬度一览表

常用钢的淬火温度和淬火后的硬度钢9 U( C7 n. q& P, X9 @/ p号加热温度/℃冷 却 剂淬火后硬度（≥）/HRC15，20（渗碳后）780～800水5935870盐水5045820～850水或盐水50T7～T12770～800水淬或水淬油冷6020CrMnMo(渗碳后）840～860油5520Cr(渗碳后）790～820油淬或水淬油冷5520CrMnTi(渗碳后）850～870油5538CrMoAlA（渗氮后）930～950油5540Cr840～860油淬或水淬油冷5040MnVB830～850油4540CrMnMo850～870油5235CrMoSiA880～900油4535CrMo830～860油4542CrMo840～860油4545Mn2820～860油4550CrVA850～870油52CrWMn830～850硝盐60820～840油6060Si2Mn840～870油60GCr15830～850油60GCr15SiMn820～840油605CrNiMo830～850油5265Mn790～820油553Cr2W8V1050～1100油50W18Cr4V1260～1300油或熔盐63W6Mo5Cr4V21210～1240油或熔盐631Cr13980～1050油352Cr13980～1050油453Cr13980～1050油474Cr13980～1050油52HT200830～870油或水淬油冷45ZG310-570830～850水淬或水淬油冷50ZG340-640790～810水淬或水淬油冷505CrMnMo850～870油529Mn2V790～810油609SiCr850～870油、硝盐60Cr12980～1020油60Cr12MoV980～1020油601080～113042注：1）一般工件取中间温度，大型工件或箱式炉加热的调质件可取上限温度，复杂易变形工件可取下限温度，甚至可采用亚温Ac3±10℃淬火。

常用热处理参数及硬度对照表25-3030-3535-4040-4545-5050-5555-60＞6030350300200＜16035520460420350290＜17040540490430370310＜2004555052045038032030018050560530460390330310180605 8054046040036031025018030Mn 49040035030020040Mn 54020040Mn2*54042037032027024050Mn2*60048040030035SiM n *56052046040035020042Mn2V 60052047043035020040Cr 580510470420340200＜16045Cr 620530480420340200＜18050Cr 650570480400280230＜18040CrSi *63055052045040033022040CrMn*58051023020030CrMnSi*62053050043034018040CrV 64056050045032020045CrV 64056050045032020050CrV 65056050045038028018030CrMo 56044040020035CrMo 60055048040030020042CrMo 62058050040030018040CrMnMo 55050045040025040CrNi*58051046042034020037CrNi3A*5705 0042030030040CrNiMoA620580540480420320钢号回火后洛氏硬度（HRC）与回火温度（℃）的关系35CrMoV640590500360300＜20038CrSi*63055052045040033038CrMoAiA68063053043032020045B55045050B420?40036028040MnB*65045040MnVB60046045CrNi*570500430360280230＜160 65620550500450380300230706205505004503803102308562055050045038033025065Mn660600520440380300230＜170 55SiMn55049060Si2MnA62060055052047042038018050CrMn58050045040033060Si2CrV46042030W4Cr2VAGCr6550500460400300250＜200 GCr9550500460410350270＜180 GCr15680580530480420380270＜180 GCr9SiMn420350280＜200 GCr15SiMn480420350280＜180 Cr6WV700650600540450250＜180T7(A)580530470420370320250T8(A)580530470420370332250 T10(A)580540490430380340250 T12(A)580540490430380340250＜160＜200＜200550-650℃回火9Mn24003402809Mn2V 500400320250Cr26005304804203202309Cr2Mo(W)9SiCr 6706205805204503803001006SiCr 630590530450380280＜200Cr 580530480420350280＜200SiCr 440370＜250CrMn 590540490430340280＜180CrWMn 640600540480420350280170Cr12650600520470250 750700650600550Cr12MoV740670620570530380＜180700710650610550(二次硬化峰值对应回火温度)W 350300240W？330280220CrW5620550500450400320270＜2009CrWMn 620570520470370250＜1806SiMnV 6005304704005CrMnMo 580520470380250＜2005CrNiMo 700640550450380280＜2003Cr2W8V 700630540＜2008Cr3610580510440330200Cr4W2MoV 300220W18Cr4V720700680650＜200＜180700±10，工频淬后，700系调质温度＜160550±10℃（三次回火）W9Cr4V2670640W12Mo3Cr4V3Co5SiW12Mo9Cr4VCo8W6Mo5Cr4V2W6Mo5Cr4V3AlW9Cr4V2Co10W10Cr4V5Co51Cr135805505002Cr13600560520450＜4003Cr13620600570540＜5004Cr13630610580550500＜4009Cr185********＜150Cr18560300250＜2001Cr17Ni2650-700550230-50015/20渗碳后350280220＜16015Cr/20Cr渗碳后380330240＜18020CrMnTi渗碳后240＜18020CrMnMo渗碳后240＜18012CrNi4(A)渗碳后40031024018Cr2Ni4W(A)渗碳后240＜20020MnTiB渗碳后240＜18030CrMnTi渗碳后240＜18035CrMnTi＜180ZG35ZG45ZG55400340280180参看序号4参看序号6560±10℃（二次或三次回火）550±10℃（三次回火）570±10℃（三次回火）570±10℃（三次回火）ZGMnB 600-650350-400500-550450ZG40Mn ZG40Cr注：3）80号钢的550±10℃二次回火系1030±10℃淬火作热冲模；中下限温度为冷冲模淬火，仅低温回火。

钢材热处理硬度标准
一、低碳钢
低碳钢是指碳含量较低的钢材，其热处理硬度标准通常在HRC （Rockwe11硬度）标度下进行评估。

以下是低碳钢热处理硬度标准的一般范围：
1.软态（软退火）：HRC20-30
2.中态（退火）：HRC30-45
3.硬态（正火）：HRC45-60
4.过热（淬火）：HRC60-75
5.回火：根据回火温度的不同，硬度会有所变化，回火温度越高，硬度越低。

二、中碳钢
中碳钢是指碳含量适中的钢材，其热处理硬度标准范围较广。

以下是中碳钢热处理硬度标准的一般范围：
1.软态（软退火）：HRC20-30
2.中态（退火）：HRC30-45
3.硬态（正火）：HRC45-65
4.过热（淬火）：HRC65-80
5.回火：根据回火温度的不同，硬度会有所变化，回火温度越高，硬度越低。

三、高碳钢
高碳钢是指碳含量较高的钢材，其热处理硬度标准通常在HRC标
度下进行评估。

以下是高碳钢热处理硬度标准的一般范围：
1.软态（软退火）：HRC20-30
2.中态（退火）：HRC30-45
3.硬态（正火）：HRC45-70
4.过热（淬火）：HRC70-85
5.回火：根据回火温度的不同，硬度会有所变化，回火温度越高，硬度越低。

需要注意的是，具体的热处理硬度标准可能会因不同的钢材类型、制造工艺和应用要求而有所差异。

在实际操作中，应根据具体的钢材类型和制造要求来确定热处理工艺和硬度标准。

钢号热处理方法热处理T•艺硬度(HB) 15 正火900〜940°C加热保漏，出炉'空冷W14315 渗碳淬火900 T50°C 渗碳：780〜800°C水淬；180〜200乜回火143〜163（心部）15熔碗高频淬火900〜950°C渗碳；高频加热到820〜860*C水180-200°C 回火WI4R(心部)15 氤化淬火830〜85(TC鼠化,油淬；］80〜200°C回火143〜163（心部）35 正火860-R80°C加热，空冷W1R735 汗火840~860°C加热保温，水淬:380〜42(TC回火—45 正火840〜860°C加热:空冷W22945 调质840〜860乜加热,保温,水淬;550〜580°C回火220〜25045 灣火840〜8609加热，保温，水淬;350〜370°CM 火：260〜28O°C|口I火—45 油中淬火830〜850°C加热，保温;油淬；160〜180°C@火(用于截而实体厅度比较薄的形状复杂的冬件，如套环等)—45 岛频淬火高频加热至860〜900C,水淬:220〜250"C回火—45调质髙频淬火扁频加热至860〜9001,水淬；180〜20(TC回火—50 正火840-860°C加热；空冷207〜24150 淬火820〜840°C加热保温,油淬；180〜2209回火—50 调质R20T40°C加热保温，水评：600-620°C 冋火220〜25050调质高频淬火高频加热至840-860*0,水淬；160〜180°C回火20Cr 正火900〜920°C加热；空冷143〜17320Cr 穆碳淬火900〜950°C渗碳;800〜820°C油淬；180〜2009回火N2I220Cr渗碳高频淬火900 "乃U°C渗碳；商频加热到X3U〜XXU°C 乳化液淬火；180〜200°C冋火—18CrMnTi 正火900 -950°C加热：空冷160〜207哽度（HRC）56〜62（表面）56 〜6256 〜6235 〜4042〜47； 48〜5330 〜4045 〜5052-5835 〜4057 〜6256 〜6256、62ISCrMnTi 渗碳淬火 900〜950°C 渗碳；820〜840°C 油淬；180〜200°C 回火240〜300（心部）56 〜6218CrMnTi 渗碳高频淬火 900〜950°C 渗碳;髙频加热到830〜880°C 乳化液淬火；180〜200°C 回火 —56 〜62 40Cr 正火 870〜900°C 加热；空冷179〜229—40Cr 淬火830〜850°C 保温,油淬；350〜370°C回火；180〜200°C 回火— 40〜45； 50〜5540G 调质840〜86(TC 保温,油淬;600〜620°C@火220〜250 — 40Cr 调质高频淬火 离频加热至860〜880°C,乳化液淬火；180〜200C 回火—50 〜55 38CrMoAlA 退火 930〜950°C 保温炉冷W229 — 38CrMoAlA 调质 930〜950°C 保温，油或热水淬；600〜6X(TC 回火 350 — 38CrMoAlA氮化 将调质或正火后的T •件，加热至510〜HV>l000 — T8 退火 750〜770°C 保温后冷至650〜680°C等温,W187 — TX 淬火 760〜780°C 保温，水淬油冷；160〜180°C 回火 — 58 〜63 T10 退火 750〜770°C 保温后冷至6X0〜700°C等温， 随炉冷W197 —T1O 淬火 810〜830°C 保温后,水淬油冷；160〜 ix (rc 回火——T1O 调质 810〜830°C 保温后,水淬油冷；600〜 64(TC 回火200〜230 — T12 退火 750〜770°C 保温后冷至680〜700°C等温，W207 — T12 淬火 810〜830°C 保温,水粹油冷;160〜180°C 回火 —— 61 〜64 T12 调质 810~830°C 保温,水淬油冷；630〜650°C 回火200〜230—9Mn2V 退火 770〜79(TC 保温后随炉冷至3509后空冷W2299Mn2V 淬火 780〜810°C 保温后油冷；］80〜200°C回火；240〜260°C 回火 — 62〜65； 56〜61CrMn 退火 770〜810°C 保温后冷至700〜73(TC等温, 随炉冷 197〜241—CrMn淬火830〜850°C 保温油淬或熔融硝盐if ； 180 〜200°C 回火；320〜360°C 冋火62〜65； 56〜61CrMn 冷处理将淬火后的T•件冷到-801C,硬度可増加HRC1.5〜2（冷处理应不迟于淬火后1小时内进行）—CrWMn 退火770〜790°C保温后冷至6R0〜700°C等温，随炉冷207〜255 —CrWMn 淬火830〜85（TC保温油淬、殓淬或熔融梢盐淬；140 〜160°C 冋火；170 〜200°C 冋火；230〜2809回火—62〜65； 60-62：55 〜60CrWMn冷处理冷却温度为・70°C,硬度可增加HRC0〜1（冷处理应在淬火后1小时内进行）——9SiCr 退火790〜810°C保温后冷至700〜720°C等温、炉冷197〜241 —9SiCr 淬火860〜880°C保温后油淬、殓淬或熔融硝盐淬；140〜160°C回火；160〜1809回火;180〜200°C回火；200〜220°C回火—62〜65； 61〜63；60〜62； 58〜629SiCr 冷处理冷却温度为・70°C,硬度可増加HRC0〜1（冷处理应在淬火后1小时内进行）——W18Cr4V 退火870〜880°C保温后随炉冷207〜255 —W18Cr4V 淬火1260〜13109保温,分级淬火；570°C回火二〜三次—63~66Wl8Cr4V 冷处理冷却温度为・（70〜80°C）（冷处理应在淬火后2小时内进行）———65Mn 退火810〜830°C保温后随炉冷196〜229 —65Mn 淬火790〜820°C 保温油淬;200〜2209回火;370〜400°C回火—55〜60； 42〜485OSi2MnA 淬火860〜880°C保温油淬；400〜4509回火；440〜4609回火—45〜50； 42〜4750CrVA 退火830〜85O°C保温后随炉冷W22550CrVA 淬火840〜860°C保温后油淬；370〜420°C回火—45 〜50 GCrl5 退火790〜8IO°C保温后冷至710〜720°C等温，然后空冷207〜229 ——GCrl5 淬火840〜860°C保温，油淬；180〜2009回火；150〜160°C回火—58〜62； 61 〜65!Crl3 调质1000〜1050°C保温油淬或水淬;520〜560°C回火；580〜620°C|H| 火；630〜660°C|'«l 火260〜330； 21250； 200〜2—。

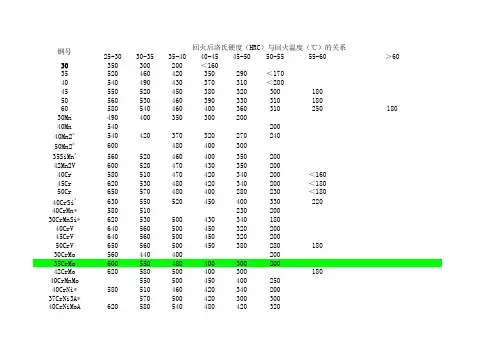

25-3030-3535-4040-4545-5050-5555-60＞6030350300200＜16035520460420350290＜17040540490430370310＜20045550520450380320300180505605304603903303101806058054046040036031025018030Mn 49040035030020040Mn 54020040Mn2*54042037032027024050Mn2*60048040030035SiMn *56052046040035020042Mn2V 60052047043035020040Cr 580510470420340200＜16045Cr 620530480420340200＜18050Cr 650570480400280230＜18040CrSi *63055052045040033022040CrMn*58051023020030CrMnSi*62053050043034018040CrV 64056050045032020045CrV 64056050045032020050CrV 65056050045038028018030CrMo 56044040020035CrMo 60055048040030020042CrMo 62058050040030018040CrMnMo 55050045040025040CrNi*58051046042034020037CrNi3A*57050042030030040CrNiMoA620580540480420320钢号回火后洛氏硬度（HRC）与回火温度（℃）的关系35CrMoV 640590500360300＜20038CrSi*63055052045040033038CrMoAiA68063053043032020045B 55045050B 420?40036028040MnB*65045040MnVB 60046045CrNi*570500430360280230＜16065620550500450380300230706205505004503803102308562055050045038033025065Mn 660600520440380300230＜17055SiMn 55049060Si2MnA 62060055052047042038018050CrMn 58050045040033060Si2CrV 46042030W4Cr2VA GCr6550500460400300250＜200GCr9550500460410350270＜180GCr15680580530480420380270＜180GCr9SiMn 420350280＜200GCr15SiMn 480420350280＜180Cr6WV 700650600540450250＜180T7(A)580530470420370320250T8(A)580530470420370332250T10(A)580540490430380340250T12(A)580540490430380340250＜200＜160＜200550-650℃回火9Mn24003402809Mn2V 500400320250Cr26005304804203202309Cr2Mo(W)9SiCr 6706205805204503803001006SiCr 630590530450380280＜200Cr 580530480420350280＜200SiCr 440370＜250CrMn 590540490430340280＜180CrWMn 640600540480420350280170Cr12650600520470250 750700650600550Cr12MoV740670620570530380＜180700710650610550(二次硬化峰值对应回火温度)W 350300240W？330280220CrW5620550500450400320270＜2009CrWMn 620570520470370250＜1806SiMnV 6005304704005CrMnMo 580520470380250＜2005CrNiMo 700640550450380280＜2003Cr2W8V 700630540＜2008Cr3610580510440330200Cr4W2MoV 300220W18Cr4V720700680650＜200＜180＜160550±10℃（三次回火）700±10，工频淬后，700系调质温度W9Cr4V2670640W12Mo3Cr4V3Co5Si W12Mo9Cr4VCo8W6Mo5Cr4V2W6Mo5Cr4V3Al W9Cr4V2Co10W10Cr4V5Co51Cr135805505002Cr13600560520450＜4003Cr13620600570540＜5004Cr13630610580550500＜4009Cr185********＜150Cr18560300250＜2001Cr17Ni2650-700550230-50015/20渗碳后350280220＜16015Cr/20Cr渗碳后380330240＜18020CrMnTi渗碳后240＜18020CrMnMo渗碳后240＜18012CrNi4(A)渗碳后40031024018Cr2Ni4W(A)渗碳后240＜20020MnTiB渗碳后240＜18030CrMnTi渗碳后240＜18035CrMnTi＜180ZG35ZG45ZG55400340280180550±10℃（三次回火）参看序号4参看序号6570±10℃（三次回火）570±10℃（三次回火）560±10℃（二次或三次回火）ZGMnB600-650350-400500-550450 ZG40MnZG40Cr注：3）80号钢的550±10℃二次回火系1030±10℃淬火作热冲模；中下限温度为冷冲模淬火，仅低温回火。

25-3030-3535-4040-4545-5050-5555-60＞6030350300200＜16035520460420350290＜17040540490430370310＜20045550520450380320300180505605304603903303101806058054046040036031025018030Mn 49040035030020040Mn 54020040Mn2*54042037032027024050Mn2*60048040030035SiMn *56052046040035020042Mn2V 60052047043035020040Cr 580510470420340200＜16045Cr 620530480420340200＜18050Cr 650570480400280230＜18040CrSi *63055052045040033022040CrMn*58051023020030CrMnSi*62053050043034018040CrV 64056050045032020045CrV 64056050045032020050CrV 65056050045038028018030CrMo 56044040020035CrMo 60055048040030020042CrMo 62058050040030018040CrMnMo 55050045040025040CrNi*58051046042034020037CrNi3A*57050042030030040CrNiMoA620580540480420320钢号回火后洛氏硬度（HRC）与回火温度（℃）的关系35CrMoV640590500360300＜20038CrSi*63055052045040033038CrMoAiA68063053043032020045B55045050B420?40036028040MnB*65045040MnVB60046045CrNi*570500430360280230＜160 65620550500450380300230706205505004503803102308562055050045038033025065Mn660600520440380300230＜170 55SiMn55049060Si2MnA620600550520470420380180 50CrMn58050045040033060Si2CrV46042030W4Cr2VAGCr6550500460400300250＜200 GCr9550500460410350270＜180 GCr15680580530480420380270＜180 GCr9SiMn420350280＜200 GCr15SiMn480420350280＜180 Cr6WV700650600540450250＜180T7(A)580530470420370320250 T8(A)580530470420370332250 T10(A)580540490430380340250 T12(A)580540490430380340250＜160＜200＜200550-650℃回火9Mn24003402809Mn2V 500400320250Cr26005304804203202309Cr2Mo(W)9SiCr 6706205805204503803001006SiCr 630590530450380280＜200Cr 580530480420350280＜200SiCr 440370＜250CrMn 590540490430340280＜180CrWMn 640600540480420350280170Cr12650600520470250 750700650600550Cr12MoV740670620570530380＜180700710650610550(二次硬化峰值对应回火温度)W 350300240W？330280220CrW5620550500450400320270＜2009CrWMn 620570520470370250＜1806SiMnV 6005304704005CrMnMo 580520470380250＜2005CrNiMo 700640550450380280＜2003Cr2W8V 700630540＜2008Cr3610580510440330200Cr4W2MoV 300220W18Cr4V720700680650＜200＜180700±10，工频淬后，700系调质温度＜160550±10℃（三次回火）W9Cr4V2670640W12Mo3Cr4V3Co5Si W12Mo9Cr4VCo8W6Mo5Cr4V2W6Mo5Cr4V3Al W9Cr4V2Co10W10Cr4V5Co51Cr135805505002Cr13600560520450＜4003Cr13620600570540＜5004Cr13630610580550500＜4009Cr185********＜150Cr18560300250＜2001Cr17Ni2650-700550230-50015/20渗碳后350280220＜16015Cr/20Cr渗碳后380330240＜18020CrMnTi渗碳后240＜18020CrMnMo渗碳后240＜18012CrNi4(A)渗碳后40031024018Cr2Ni4W(A)渗碳后240＜20020MnTiB渗碳后240＜18030CrMnTi渗碳后240＜18035CrMnTi＜180ZG35ZG45ZG55400340280180参看序号4参看序号6560±10℃（二次或三次回火）550±10℃（三次回火）570±10℃（三次回火）570±10℃（三次回火）ZGMnB 600-650350-400500-550450ZG40Mn ZG40Cr注：3）80号钢的550±10℃二次回火系1030±10℃淬火作热冲模；中下限温度为冷冲模淬火，仅低温回火。

25-3030-3535-4040-4545-5050-5555-60＞6030350300200＜16035520460420350290＜17040540490430370310＜20045550520450380320300180505605304603903303101806058054046040036031025018030Mn 49040035030020040Mn 54020040Mn2*54042037032027024050Mn2*60048040030035SiMn *56052046040035020042Mn2V 60052047043035020040Cr 580510470420340200＜16045Cr 620530480420340200＜18050Cr 650570480400280230＜18040CrSi *63055052045040033022040CrMn*58051023020030CrMnSi*62053050043034018040CrV 64056050045032020045CrV 64056050045032020050CrV 65056050045038028018030CrMo 56044040020035CrMo 60055048040030020042CrMo 62058050040030018040CrMnMo 55050045040025040CrNi*58051046042034020037CrNi3A*57050042030030040CrNiMoA620580540480420320钢号回火后洛氏硬度（HRC）与回火温度（℃）的关系35CrMoV 640590500360300＜20038CrSi*63055052045040033038CrMoAiA68063053043032020045B 55045050B 420?40036028040MnB*65045040MnVB 60046045CrNi*570500430360280230＜16065620550500450380300230706205505004503803102308562055050045038033025065Mn 660600520440380300230＜17055SiMn 55049060Si2MnA 62060055052047042038018050CrMn 58050045040033060Si2CrV 46042030W4Cr2VA GCr6550500460400300250＜200GCr9550500460410350270＜180GCr15680580530480420380270＜180GCr9SiMn 420350280＜200GCr15SiMn 480420350280＜180Cr6WV 700650600540450250＜180T7(A)580530470420370320250T8(A)580530470420370332250T10(A)580540490430380340250T12(A)580540490430380340250＜200＜160＜200550-650℃回火9Mn24003402809Mn2V 500400320250Cr26005304804203202309Cr2Mo(W)9SiCr 6706205805204503803001006SiCr 630590530450380280＜200Cr 580530480420350280＜200SiCr 440370＜250CrMn 590540490430340280＜180CrWMn 640600540480420350280170Cr12650600520470250 750700650600550Cr12MoV740670620570530380＜180700710650610550(二次硬化峰值对应回火温度)W 350300240W？330280220CrW5620550500450400320270＜2009CrWMn 620570520470370250＜1806SiMnV 6005304704005CrMnMo 580520470380250＜2005CrNiMo 700640550450380280＜2003Cr2W8V 700630540＜2008Cr3610580510440330200Cr4W2MoV 300220W18Cr4V720700680650＜200＜180＜160550±10℃（三次回火）700±10，工频淬后，700系调质温度W9Cr4V2670640W12Mo3Cr4V3Co5Si W12Mo9Cr4VCo8W6Mo5Cr4V2W6Mo5Cr4V3Al W9Cr4V2Co10W10Cr4V5Co51Cr135805505002Cr13600560520450＜4003Cr13620600570540＜5004Cr13630610580550500＜4009Cr185********＜150Cr18560300250＜2001Cr17Ni2650-700550230-50015/20渗碳后350280220＜16015Cr/20Cr渗碳后380330240＜18020CrMnTi渗碳后240＜18020CrMnMo渗碳后240＜18012CrNi4(A)渗碳后40031024018Cr2Ni4W(A)渗碳后240＜20020MnTiB渗碳后240＜18030CrMnTi渗碳后240＜18035CrMnTi＜180ZG35ZG45ZG55400340280180550±10℃（三次回火）参看序号4参看序号6570±10℃（三次回火）570±10℃（三次回火）560±10℃（二次或三次回火）ZGMnB600-650350-400500-550450 ZG40MnZG40Cr注：3）80号钢的550±10℃二次回火系1030±10℃淬火作热冲模；中下限温度为冷冲模淬火，仅低温回火。

钢的热处理及机械性能表机械性能钢号热处理技术要求工艺规范бsN/㎜2бb N/㎜2δs (%)ψ%akJ/cm 2HBSHRS应 用 范 围 举 例表面硬度能达到要求的最大断面寸 ㎜Q235-A热 轧185～235375～46021～26————————用于轻负荷、不受摩擦的地脚螺钉、螺母、垫圈等零件和水槽、油箱、电器柜、防护罩、盖板、托盘等焊接构件。

16Mn热 轧274.5～235460.7-509.919～21————————用于强度较高的焊接构件和磨床砂轮罩壳等热 轧——510-655≥15≥25——≤187——Y30冷 拉——540-825≥6————174-223——用于在自动机上大量加工，强度要求不高的各种紧固件等热 轧——590-735≥14≥20——≤207——Y40Mn冷拉后高温回火——590-785 ≥17————179-229——用于要求切削加工性好、表面粗糙度低，精度为7-9级的丝杠等零件。

YF40M nV不热处理热 轧≥490≥780≥15≥40≥39230-260——用于强度、硬度均与45钢调质状态水平相当。

精度7-9级的丝杠、光杠、轴类等零件。

Th≤131960-1000℃炉冷——————————≤131——用于要求磁导率较高，剩磁较少的电磁铁、电磁吸盘等电器零件。

08Z 910-940℃空冷≥195≥325≥33≥60——————用于深冲、冷作的零件15Z≤143910-940℃空冷≥225≥375≥27≥55≥63.7≤143——用于离心浇铸双金属套的基体材料Z≤187850-870℃空冷≥314≥529≥20≥45≥88≤187用于负荷较小和无耐磨性要求的轴、拉杆、手柄等零件。

不限35C35830-850℃淬火380-420℃回火≥637≥980≥8≥30≥59——35-40用于具有较高强度的螺钉、螺母、销、挡铁、垫圈等各种标准件≤50Z170～217840-860℃空冷≥353≥598≥16≥40≥49170-217——用于负荷不大的轴、丝杠、套筒、齿轮等零件不限45T215820-840℃淬火600-640℃≥54474026.568159200-230——用于要求强度不高的齿轮、蜗杆、丝杠等零件≤804 131 2016机械性能钢号热处理技术要求工艺规范бsN/㎜2бbN/㎜2δs(%)ψ%akJ/cm2HBS HRS应用范围举例表面硬度能达到要求的最大断面尺寸㎜T235820-840℃淬火570-600℃回火60882423.565171220-250——用于承受中等负荷、低速工作的轴、花键套、套、大型定位销等零件250-280T265T285820-840℃淬火530-580℃回火72694118.561156270-300——用于主轴、套筒、花键轴、丝杆、中等模数的齿轮等零件C35810-830℃淬火400-450℃回火≥637≥882≥15≥40≈39——35-40用于具有较高强度的螺钉、螺母、销、垫圈等各种标准件≤80 C42810-830℃淬火350-370℃回火≥980≥1176≥10≥40≥59——42-47用于要求强度、硬度较高、形状简单的离合器、齿轮、轴、销、挡铁等零件≤50 C48810-830℃淬火240-280℃回火≥931≥1176≥6≥22————48-53用于要求强度、硬度、耐磨性较高、且不受冲击的轴、齿轮、卡爪等零件≤30G48T-G48860-900℃淬火180-200℃回火————————————48-53用于小负荷、中等速度工作尺寸较大的齿轮、离合器和大轴零件。

25-3030-3535-4040-4545-5050-5555-60＞6030350300200＜16035520460420350290＜17040540490430370310＜20045550520450380320300180505605304603903303101806058054046040036031025018030Mn 49040035030020040Mn 54020040Mn2*54042037032027024050Mn2*60048040030035SiMn *56052046040035020042Mn2V 60052047043035020040Cr 580510470420340200＜16045Cr 620530480420340200＜18050Cr 650570480400280230＜18040CrSi *63055052045040033022040CrMn*58051023020030CrMnSi*62053050043034018040CrV 64056050045032020045CrV 64056050045032020050CrV 65056050045038028018030CrMo 56044040020035CrMo 60055048040030020042CrMo 62058050040030018040CrMnMo 55050045040025040CrNi*58051046042034020037CrNi3A*57050042030030040CrNiMoA620580540480420320钢号回火后洛氏硬度（HRC）与回火温度（℃）的关系35CrMoV640590500360300＜20038CrSi*63055052045040033038CrMoAiA68063053043032020045B55045050B420?40036028040MnB*65045040MnVB60046045CrNi*570500430360280230＜160 65620550500450380300230706205505004503803102308562055050045038033025065Mn660600520440380300230＜170 55SiMn55049060Si2MnA620600550520470420380180 50CrMn58050045040033060Si2CrV46042030W4Cr2VAGCr6550500460400300250＜200 GCr9550500460410350270＜180 GCr15680580530480420380270＜180 GCr9SiMn420350280＜200 GCr15SiMn480420350280＜180 Cr6WV700650600540450250＜180T7(A)580530470420370320250 T8(A)580530470420370332250 T10(A)580540490430380340250 T12(A)580540490430380340250＜160＜200＜200550-650℃回火9Mn24003402809Mn2V 500400320250Cr26005304804203202309Cr2Mo(W)9SiCr 6706205805204503803001006SiCr 630590530450380280＜200Cr 580530480420350280＜200SiCr 440370＜250CrMn 590540490430340280＜180CrWMn 640600540480420350280170Cr12650600520470250 750700650600550Cr12MoV740670620570530380＜180700710650610550(二次硬化峰值对应回火温度)W 350300240W？330280220CrW5620550500450400320270＜2009CrWMn 620570520470370250＜1806SiMnV 6005304704005CrMnMo 580520470380250＜2005CrNiMo 700640550450380280＜2003Cr2W8V 700630540＜2008Cr3610580510440330200Cr4W2MoV 300220W18Cr4V 720700680650W9Cr4V2670640W12Mo3Cr4V3Co5Si W12Mo9Cr4VCo8＜200＜180700±10，工频淬后，700系调质温度＜160550±10℃（三次回火）570±10℃（三次回火）W6Mo5Cr4V2W6Mo5Cr4V3Al W9Cr4V2Co10W10Cr4V5Co51Cr135805505002Cr13600560520450＜4003Cr13620600570540＜5004Cr13630610580550500＜4009Cr185********＜150Cr18560300250＜2001Cr17Ni2650-700550230-50015/20渗碳后350280220＜16015Cr/20Cr渗碳后380330240＜18020CrMnTi渗碳后240＜18020CrMnMo渗碳后240＜18012CrNi4(A)渗碳后40031024018Cr2Ni4W(A)渗碳后240＜20020MnTiB渗碳后240＜18030CrMnTi渗碳后240＜18035CrMnTi＜180ZG35ZG45ZG55400340280180ZGMnB 600-650350-400500-550450ZG40Mn ZG40Cr参看序号4参看序号6参看序号10参看序号15560±10℃（二次或三次回火）570±10℃（三次回火）注：1）有“*”者表示回火脆性较大，通常不在250-400℃间回火；2）回火温度依硬度要求的中值偏上而定；3）80号钢的550±10℃二次回火系1030±10℃淬火作热冲模；中下限温度为冷冲模淬火，仅低温回火。

常用热处理参数及硬度对照表郑州英福伦高频感应加热设备有限25-3030-3535-4040-4545-5050-5530350300200＜16035520460420350290＜17040540490430370310＜2004555052045038032030050560530460390330310605805404 6040036031030Mn 49040035030020040Mn 54020040Mn2*54042037032027024050Mn2*60048040030035SiM n *56052046040035020042Mn2V 60052047043035020040Cr 58051047042034020045Cr 62053048042034020050Cr 65057048040028023040CrSi *63055052045040033040CrMn*58051023020030CrMnSi*62053050043034018040CrV 64056050045032020045CrV 64056050045032020050CrV 65056050045038028030CrMo 56044040020035CrMo 60055048040030020042CrMo 62058050040030040CrMnMo 55050045040025040CrNi*58051046042034020037CrNi3A*5705 0042030030040CrNiMoA 62058054048042032035CrMoV 640590500360300＜20038CrSi*63055052045040033038CrMoAiA68063053043032045B 55045050B 420?40036028040MnB*65045040MnVB60046045CrNi*5705004303602802306562055050045038030070 6205505004503803108562055050045038033065Mn 66060052044038030055SiMn 55049060Si2MnA620600550520470420钢号回火后洛氏硬度（HRC）与回火温度50CrMn 58050045040060Si2CrV 46042030W4Cr2VAGCr6550500460400300GCr9550500460410350GCr15680 580530480420380GCr9SiMn 420350GCr15SiMn 480420350Cr6WV700650600540450T7(A)580530470420370320T8(A)5805304704 20370332T10(A)580540490430380340T12(A)5805404904303803409Mn24003409Mn2V 500400320Cr26005304804203209Cr2Mo(W)9SiCr 6706205805204503806SiCr 630590530450380Cr 580530480420350SiCr 440CrMn 590540490430340CrWMn 640600540480420350Cr12650600520470250750700650600550 Cr12MoV740670620570530700710650610W 350300W？330280CrW56205505004504003209CrWMn 6205705204703706SiMnV 6005304704005CrMnMo 5805204703802505CrNiMo 700 6405504503802803Cr2W8V 700630540＜2008Cr3610580510440330Cr4W2MoV W18Cr4V 720700680W9Cr4V2670W12Mo3Cr4V3Co5SiW12Mo9Cr4VCo8W6Mo5Cr4V2W6Mo5Cr4V3Al700±10，工频淬后，700系调550-650℃回火W9Cr4V2Co10W10Cr4V5Co51Cr135805505002Cr13600560 520450＜4003Cr13620600570540＜5004Cr13630610580550500＜4009Cr18580320Cr185603001Cr17Ni2650-700550230-50015/20渗碳后35028015Cr/20Cr渗碳后38033020CrMnTi渗碳后20CrMnMo渗碳后12CrNi4(A)渗碳后400310 18Cr2Ni4W(A)渗碳后20MnTiB渗碳后30CrMnTi渗碳后35CrMnTiZG35ZG45ZG55400340280ZGMnB 600-650350-400500-550450ZG40Mn ZG40Cr注：1）有“*”者表示回火脆性较大，通常不在250-400℃间回火；2）回火温度依硬度要求的中值偏上而定；3）80号钢的550±10℃二次回火系1030±10℃淬火作热冲模；中下限温度参看序号4参看序号6参看序号10参看序号15备有限公司技术部经理李亮 159********55-60＞60以下为碳素及低合金钢180180250180＜160＜180＜180220180180200水冷回火作弹簧回火＜160230以下为弹簧钢230250230＜170380180备注＜200火温度（℃）的关系330250＜200以下为轴承钢270＜180270＜180280＜200280＜180250＜180以下为工具钢250、模具钢250250250280250230300100280＜200280＜200370＜250280＜180280170 ＜1000℃淬火＞1000℃淬火380＜180960-1030℃淬火550(二次硬化峰值1050-1130℃淬火对应回火温度)240220270＜200250＜180＜200＜200200300220550±10二次作热冲模650以下为高速钢640570±10℃（三次回火）00系调质温度＜160550±10℃（三次回火）＜160＜200＜180回火以下为不锈钢220＜150250＜200220＜160以下为渗碳钢240＜180240＜180240＜180240240＜200240＜180240＜180＜180以下为铸钢180560±10℃（二次或三次回火）4605。

常用钢的淬火温度和淬火后的硬度钢牌号加热温度/℃冷却剂淬火后硬度（≥）/HRC15，20（渗碳后）780～800水5935870盐水5045820～850水或盐水50T7～T12770～800水淬或水淬油冷6020CrMnMo(渗碳后）840～860油5520Cr(渗碳后）790～820油淬或水淬油冷5520CrMnTi(渗碳后）850～870油5538CrMoAlA（渗氮后）930～950油5540Cr840～860油淬或水淬油冷5040MnVB830～850油4540CrMnMo850～870油5235CrMoSiA880～900油4535CrMo830～860油4542CrMo840～860油4545Mn2820～860油4550CrV A850～870油52CrWMn830～850硝盐60820～840油6060Si2Mn840～870油60GCr15830～850油60GCr15SiMn820～840油605CrNiMo830～850油5265Mn790～820油553Cr2W8V1050～1100油50W18Cr4V1260～1300油或熔盐63W6Mo5Cr4V21210～1240油或熔盐631Cr13980～1050油352Cr13980～1050油453Cr13980～1050油474Cr13980～1050油52HT200830～870油或水淬油冷45ZG310-570830～850水淬或水淬油冷50ZG340-640790～810水淬或水淬油冷505CrMnMo850～870油529Mn2V790～810油609SiCr850～870油、硝盐60Cr12980～1020油60Cr12MoV980～1020油601080～113042注：1）一般工件取中间温度，大型工件或箱式炉加热的调质件可取上限温度，复杂易变形工件可取下限温度，甚至可采用亚温Ac3±10℃淬火。

2）淬火工件取下限温度，淬油、碱或硝盐分级淬火工件，可取上限温度。
