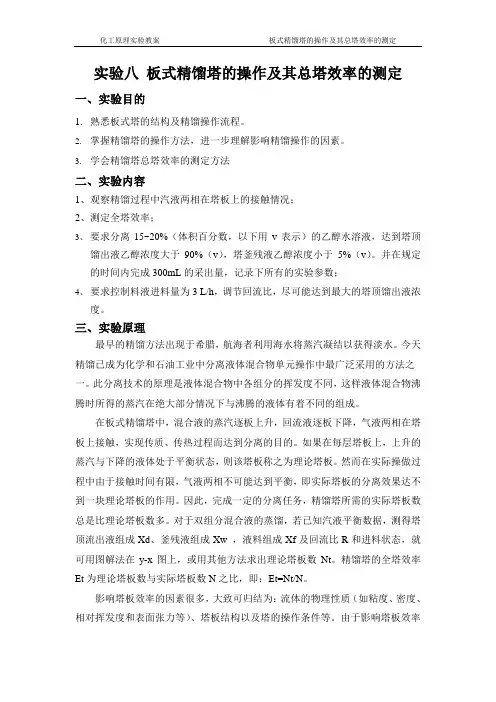

实验八板式精馏塔的操作及其总塔效率的测定一、实验目的1.熟悉板式塔的结构及精馏操作流程。

2.掌握精馏塔的操作方法，进一步理解影响精馏操作的因素。

3.学会精馏塔总塔效率的测定方法二、实验内容1、观察精馏过程中汽液两相在塔板上的接触情况；2、测定全塔效率；3、要求分离15~20%（体积百分数，以下用v表示）的乙醇水溶液，达到塔顶馏出液乙醇浓度大于90%（v），塔釜残液乙醇浓度小于5%（v）。

并在规定的时间内完成300mL的采出量，记录下所有的实验参数；4、要求控制料液进料量为3 L/h，调节回流比，尽可能达到最大的塔顶馏出液浓度。

三、实验原理最早的精馏方法出现于希腊，航海者利用海水将蒸汽凝结以获得淡水。

今天精馏已成为化学和石油工业中分离液体混合物单元操作中最广泛采用的方法之一。

此分离技术的原理是液体混合物中各组分的挥发度不同，这样液体混合物沸腾时所得的蒸汽在绝大部分情况下与沸腾的液体有着不同的组成。

在板式精馏塔中，混合液的蒸汽逐板上升，回流液逐板下降，气液两相在塔板上接触，实现传质、传热过程而达到分离的目的。

如果在每层塔板上，上升的蒸汽与下降的液体处于平衡状态，则该塔板称之为理论塔板。

然而在实际操做过程中由于接触时间有限，气液两相不可能达到平衡，即实际塔板的分离效果达不到一块理论塔板的作用。

因此，完成一定的分离任务，精馏塔所需的实际塔板数总是比理论塔板数多。

对于双组分混合液的蒸馏，若已知汽液平衡数据，测得塔顶流出液组成Xd、釜残液组成Xw ，液料组成Xf及回流比R和进料状态，就可用图解法在y-x图上，或用其他方法求出理论塔板数Nt。

精馏塔的全塔效率Et为理论塔板数与实际塔板数N之比，即：Et=Nt/N。

影响塔板效率的因素很多，大致可归结为：流体的物理性质（如粘度、密度、相对挥发度和表面张力等）、塔板结构以及塔的操作条件等。

由于影响塔板效率的因素相当复杂，目前塔板效率仍以实验测定给出。

对二元物系，全回流时，根据塔顶、塔底气液组成可求出理论塔板数精馏塔的单板效率Em 可以根据气相（或液相）通过测定塔板的浓度变化进行计算。

试验十二精馏塔的操作与塔效率的测定一、试验目的1.了解填料塔各局部的构造及精馏过程2.生疏填料塔的操作方法3.学会测定精馏塔的总板效率和单板效率二、试验原理〔一〕维持稳定的精馏过程连续操作的条件；〔二〕依据进料量及组成、产品的分别要求，严格维持物料平衡。

1)总物料平衡---在精馏塔操作时，物料的总进料量应当等于总出料量，即：F =W +D当总物料量不平衡时，进料量大于出料量时，会引起淹塔；相反出料量大于进料量时，会引起塔釜干料，最终都将破坏精馏塔的正常操作。

2)各组分的物料平衡：在满足总物料平衡的条件下，应同时满足下式Fx =Dx +WxFi Di Wix , xD wi肯定的状况下，应严格保证馏出液 D 和釜液 W 的采出率为：D x -x W D= F W , F x -xd W F=1 -F假设塔顶采出率 D/F 过大，即使精馏塔有足够的分别力量，在塔顶仍不能获得规定的合格产品。

〔三〕精馏塔应当有足够的分别力量。

在塔板数肯定的状况下，正常的精馏操作过程要有足够的回流比，才能保证肯定的分别效果，才能获得合格的产品。

一般应跟据设计的回流比严格掌握回流量，回流量=RD.〔四〕应有正常的气液负荷量，避开发生以下不正常操作。

(1)填料塔操作时，液体自塔上部进入，均匀喷洒在截面上，在填料层内液体沿填料外表呈膜状流下，气体自塔下部进入，通过填料缝隙中的自由空间从塔上部排出，气液两相在填料内进展逆流接触，填料上液膜外表为气液两相的主要传质外表，液体能否成膜与填料外表的润湿有关，因此正确选择填料与填料的外表处理有关。

(2) 填料塔在低气速下操作，气速造成的阻力较小，液膜厚度与气体流量关系不大，此时液相为分散相，气体为连续相。

随气速增加，液膜增厚，塔内自由面积削减，塔压降加大。

当气液流量到达某肯定值时，气液两相交互作用猛烈，会消灭液泛现象；塔内滞液量增加，液相转为连续相，气相转化为分散相，以气液形式穿过液层，此时液体返混和气体的液沫夹带现象严峻，传质效果极差，因此填料塔的操作肯定要掌握在某一气液比范围内。

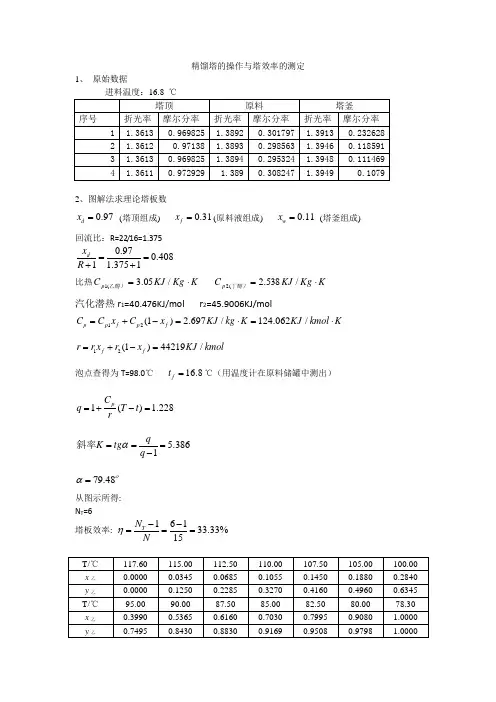

精馏塔的操作与塔效率的测定1、 原始数据2、图解法求理论塔板数0.97d x = (塔顶组成) 0.31f x =(原料液组成) 0.11w x = (塔釜组成)回流比：R=22/16=1.3750.970.4081 1.3751d x R ==++ 比热K Kg KJ C ）p ⋅=/05.3(1乙醇 K Kg KJ C ）p ⋅=/538.2(2丁醇汽化潜热r 1=40.476KJ/mol r 2=45.9006KJ/mol12(1) 2.697/124.062/p p f p f C C x C x KJ kg K KJ kmol K =+-=⋅=⋅ 12(1)44219/f f r r x r x KJ kmol =+-=泡点查得为T=98.0℃ 16.8f t =℃（用温度计在原料储罐中测出）1() 1.228p C q T t r=+-=5.3861qK tg q α===-斜率 79.48οα=从图示所得: N T =6塔板效率: 16133.33%15T N N η--===图1 泡点温度图解法图2 图解法求理论塔板数Xw XyXdXd/(R+1)x f =0.3144T =98.0℃x 乙→绘图步骤:1、 将讲义上给出的相平衡数据（T~x~y 数据中的x~y ）标绘到x~y 坐标上，得相平衡曲线；2、 作一条对角线；3、 从x d 、x f 、x w 作垂直线至对角线上，交于点a 、d 、b ；4、 在Y 轴上标出截距为1R x d的点，连接此点和a 点，得精馏段操作线； 5、 过 d 点作斜率为K 的一条直线交精馏段操作线与c 点；6、 连接bc 得提馏段操作线；7、 从a 点开始，在精馏段操作线、提馏段操作线与相平衡曲线之间来回作阶梯，即得理论板数。

adb c相平衡曲线精馏段操作线提馏段操作线进料辅助线↑ x w↑ x f↑ x dx →乙1dx R →+图1 泡点温度图解法图2 图解法求理论塔板数adb c相平衡曲线精馏段操作线提馏段操作线进料辅助线↑ x w↑ x f↑ x dx →乙1dx R →+ x f =0.3144T =98.0℃x 乙→。

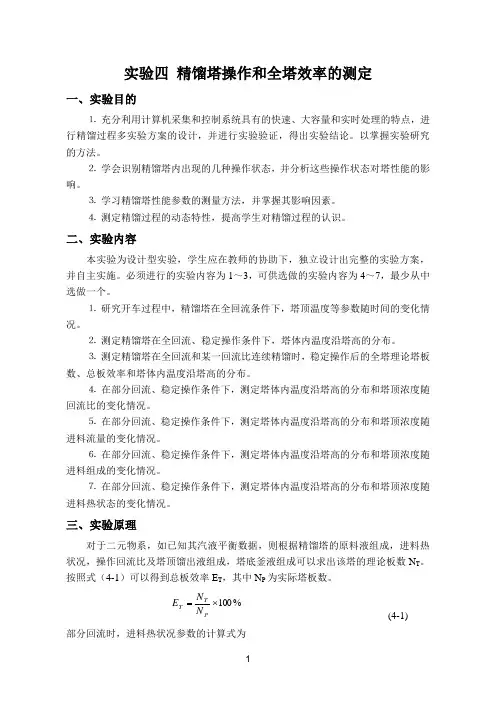

实验四 精馏塔操作和全塔效率的测定一、实验目的⒈ 充分利用计算机采集和控制系统具有的快速、大容量和实时处理的特点，进行精馏过程多实验方案的设计，并进行实验验证，得出实验结论。

以掌握实验研究的方法。

⒉ 学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响。

⒊ 学习精馏塔性能参数的测量方法，并掌握其影响因素。

⒋ 测定精馏过程的动态特性，提高学生对精馏过程的认识。

二、实验内容本实验为设计型实验，学生应在教师的协助下，独立设计出完整的实验方案，并自主实施。

必须进行的实验内容为1～3，可供选做的实验内容为4～7，最少从中选做一个。

⒈ 研究开车过程中，精馏塔在全回流条件下，塔顶温度等参数随时间的变化情况。

⒉ 测定精馏塔在全回流、稳定操作条件下，塔体内温度沿塔高的分布。

⒊ 测定精馏塔在全回流和某一回流比连续精馏时，稳定操作后的全塔理论塔板数、总板效率和塔体内温度沿塔高的分布。

⒋ 在部分回流、稳定操作条件下，测定塔体内温度沿塔高的分布和塔顶浓度随回流比的变化情况。

⒌ 在部分回流、稳定操作条件下，测定塔体内温度沿塔高的分布和塔顶浓度随进料流量的变化情况。

⒍ 在部分回流、稳定操作条件下，测定塔体内温度沿塔高的分布和塔顶浓度随进料组成的变化情况。

⒎ 在部分回流、稳定操作条件下，测定塔体内温度沿塔高的分布和塔顶浓度随进料热状态的变化情况。

三、实验原理对于二元物系，如已知其汽液平衡数据，则根据精馏塔的原料液组成，进料热状况，操作回流比及塔顶馏出液组成，塔底釜液组成可以求出该塔的理论板数N T 。

按照式（4-1）可以得到总板效率E T ，其中N P 为实际塔板数。

%100⨯=PTT N N E (4-1)部分回流时，进料热状况参数的计算式为mmF BP pm r r t t C q +-=)( (4-2)式中：t F ——进料温度，℃。

t BP ——进料的泡点温度，℃。

C pm ——进料液体在平均温度（t F + t P ）/2下的比热，kJ/（kmol ．℃）。

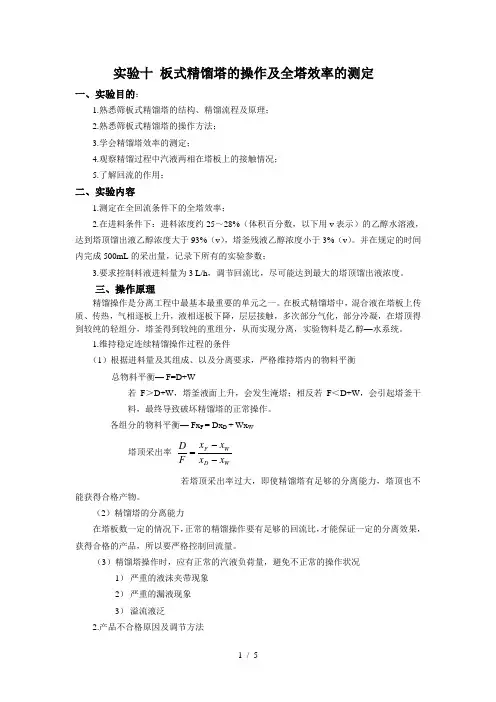

实验十 板式精馏塔的操作及全塔效率的测定一、实验目的：1.熟悉筛板式精馏塔的结构、精馏流程及原理；2.熟悉筛板式精馏塔的操作方法；3.学会精馏塔效率的测定；4.观察精馏过程中汽液两相在塔板上的接触情况；5.了解回流的作用； 二、实验内容1.测定在全回流条件下的全塔效率；2.在进料条件下：进料浓度约25～28%（体积百分数，以下用v 表示）的乙醇水溶液，达到塔顶馏出液乙醇浓度大于93%（v ），塔釜残液乙醇浓度小于3%（v ）。

并在规定的时间内完成500mL 的采出量，记录下所有的实验参数；3.要求控制料液进料量为3 L/h ，调节回流比，尽可能达到最大的塔顶馏出液浓度。

三、操作原理精馏操作是分离工程中最基本最重要的单元之一。

在板式精馏塔中，混合液在塔板上传质、传热，气相逐板上升，液相逐板下降，层层接触，多次部分气化，部分冷凝，在塔顶得到较纯的轻组分，塔釜得到较纯的重组分，从而实现分离，实验物料是乙醇—水系统。

1.维持稳定连续精馏操作过程的条件（1）根据进料量及其组成、以及分离要求，严格维持塔内的物料平衡总物料平衡— F=D+W若F ＞D+W ，塔釜液面上升，会发生淹塔；相反若F ＜D+W ，会引起塔釜干料，最终导致破坏精馏塔的正常操作。

各组分的物料平衡— Fx F = Dx D + Wx W塔顶采出率 WD W F x x x x F D --= 若塔顶采出率过大，即使精馏塔有足够的分离能力，塔顶也不能获得合格产物。

（2）精馏塔的分离能力在塔板数一定的情况下，正常的精馏操作要有足够的回流比，才能保证一定的分离效果，获得合格的产品，所以要严格控制回流量。

（3）精馏塔操作时，应有正常的汽液负荷量，避免不正常的操作状况1） 严重的液沫夹带现象2） 严重的漏液现象3） 溢流液泛2.产品不合格原因及调节方法（1）由于物料不平衡而引起的不正常现象及调节方法1）过程在Dx D ＞Fx F - Wx W 下操作：随着过程的进行，塔内轻组分会大量流失，重组分则逐步积累，表现为釜温正常而塔顶温度逐渐升高，塔顶产品不合格。

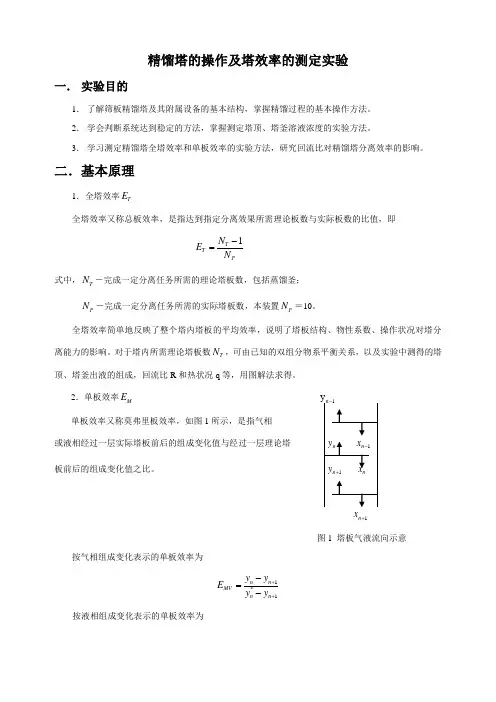

精馏塔的操作及塔效率的测定实验一． 实验目的1． 了解筛板精馏塔及其附属设备的基本结构，掌握精馏过程的基本操作方法。

2． 学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法。

3． 学习测定精馏塔全塔效率和单板效率的实验方法，研究回流比对精馏塔分离效率的影响。

二．基本原理1．全塔效率T E全塔效率又称总板效率，是指达到指定分离效果所需理论板数与实际板数的比值，即1T T PN E N -= 式中，T N －完成一定分离任务所需的理论塔板数，包括蒸馏釜；P N －完成一定分离任务所需的实际塔板数，本装置P N ＝10。

全塔效率简单地反映了整个塔内塔板的平均效率，说明了塔板结构、物性系数、操作状况对塔分离能力的影响。

对于塔内所需理论塔板数T N ，可由已知的双组分物系平衡关系，以及实验中测得的塔顶、塔釜出液的组成，回流比R 和热状况q 等，用图解法求得。

2．单板效率M E单板效率又称莫弗里板效率，如图1所示，是指气相 或液相经过一层实际塔板前后的组成变化值与经过一层理论塔 板前后的组成变化值之比。

1n x +图1 塔板气液流向示意按气相组成变化表示的单板效率为1*1n n MV n n y y E y y ++-=- 按液相组成变化表示的单板效率为1*1n n ML n nx x E x x ---=- 式中，n y 、1n y +－离开第n 、n+1块塔板的气相组成，摩尔分数；1n x -、n x －离开第n-1、n 块塔板的液相组成，摩尔分数；*n y －与n x 成平衡的气相组成，摩尔分数；*n x －与n y 成平衡的液相组成，摩尔分数。

3． 图解法求理论塔板数T N图解法又称麦卡勃－蒂列（McCabe －Thiele ）法，简称M －T 法，其原理与逐板计算法完全相同，只是将逐板计算过程在y －x 图上直观地表示出来。

精馏段的操作线方程为：111D n n x R y x R R +=+++ 式中， 1n y +－精馏段第n+1块塔板上升的蒸汽组成，摩尔分数；n x －精馏段第n 块塔板下流的液体组成，摩尔分数；D x －塔顶溜出液的液体组成，摩尔分数；R －泡点回流下的回流比。

实验十二 精馏塔的操作与塔效率的测定一、实验目的1．了解填料塔各部分的构造及精馏过程2．熟悉填料塔的操作方法3．学会测定精馏塔的总板效率和单板效率二、实验原理（一）维持稳定的精馏过程连续操作的条件；（二）根据进料量及组成、产品的分离要求，严格维持物料平衡。

1)总物料平衡---在精馏塔操作时，物料的总进料量应该等于总出料量，即：D W F +=当总物料量不平衡时，进料量大于出料量时，会引起淹塔；相反出料量大于进料量时，会引起塔釜干料，最终都将破坏精馏塔的正常操作。

2)各组分的物料平衡：在满足总物料平衡的条件下，应同时满足下式 Wi Di Fi W x Dx Fx +=wi D x x ,一定的情况下，应严格保证馏出液D 和釜液W 的采出率为： FD F W x x x x F D W d W F -=--=1 , 如果塔顶采出率D/F 过大，即使精馏塔有足够的分离能力，在塔顶仍不能获得规定的合格产品。

（三）精馏塔应该有足够的分离能力。

在塔板数一定的情况下，正常的精馏操作过程要有足够的回流比，才能保证一定的分离效果，才能获得合格的产品。

一般应跟据设计的回流比严格控制回流量，回流量=RD.（四）应有正常的气液负荷量，避免发生以下不正常操作。

(1)填料塔操作时，液体自塔上部进入，均匀喷洒在截面上，在填料层内液体沿填料表面呈膜状流下，气体自塔下部进入，通过填料缝隙中的自由空间从塔上部排出，气液两相在填料内进行逆流接触，填料上液膜表面为气液两相的主要传质表面，液体能否成膜与填料表面的润湿有关，因此正确选择填料与填料的表面处理有关。

(2)填料塔在低气速下操作，气速造成的阻力较小，液膜厚度与气体流量关系不大，此时液相为分散相，气体为连续相。

随气速增加，液膜增厚，塔内自由面积减少，塔压降加大。

当气液流量达到某一定值时，气液两相交互作用强烈，会出现液泛现象；塔内滞液量增加，液相转为连续相，气相转化为分散相，以气液形式穿过液层，此时液体返混和气体的液沫夹带现象严重，传质效果极差，因此填料塔的操作一定要控制在某一气液比范围内。
