机械制造工程学PPT课件3.5切削热与切削温度

机械制造工程学PPT课件3.5切削热与切削温度
αp增大，刀刃工作长度增大，散热条件改善，故αp对切削温 度的影响相对较小。
2.刀具几何参数对切削温度的影响
(1)前角ro对切削温度的影响 ro增大,变形减 小，切削力减小，切削温度下降。前角超过 18º—20º后, ro对切削温度的影响减弱，这 是因为刀具楔角(前、后刀面的夹角)减小而使 散热条件变差的缘故。
切削热由切屑、工件、刀具及周围的介质(空气，切削液)向 外传导。影响散热的主要因素是：
(1)工件材料的导热系数 工件材料的导热系数高，由切屑 和工件传导出去的热量就多，切削区温度低。工件材料导 热系数低，切削热传导慢，切削区温度高，刀具磨损快。
(2)刀具材料的导热系数 刀具材料的导热系数高，切削区 的热量向刀具内部传导快，可以降低切削区的温度。
(2)主偏角Kr对切削温度的影响 减小Kr,切 削刃工作长度和刀尖角增大，散热条件变 好,使切削温度下降。
3.工件材料对切削温度的影响
工件材料的强度和硬度高，克服塑性变形和弹 性变形需要的力越大，产生的切削热多，切削温 度就高。
工件材料的导热系数小,切削热不易散出，切削 温度相对较高。
切削灰铸铁等脆性材料时，切削变形小，摩擦 小，切削温度一般较切削钢时低。
2.人工热电偶法
图为用人工热电偶法测量切削温度的示意图。
用两种预先经过标定的金属丝组成热电偶， 它的热端焊接在测混点上，冷端接在毫伏表
上。用这种方法测得的是某一点的温度。
图示为采用人工热电偶法测量并辅以传热学计算得到的刀 具、切屑和工件的切削温度(单位为ºC)分布图。
由图中可以看出：①剪切面上各点温度几乎相同，说明剪 切面上各点的应力应变规律基本相同；②前刀面上温度最 高点不在切削刃上，而是在离切削刃有一定距离的地方。

机械制造技术基础第3版 部分答案

机械制造技术基础第3版 部分答案

第二章2-1.金属切削过程有何特征？用什么参数来表示？答：金属切削是会产生很大的力和切削热量。

一般以刀具为准，刀具的几个重要参数：主倾角，刃倾角，前角，后角，副倾角，副后角2-2.切削过程的三个变形区各有什么特点？它们之间有什么关联？答：第一变形区：变形量最大。

第二变形区：切屑形成后与前刀面之间存在压力，所以沿前刀面流出时有很大摩擦，所以切屑底层又一次塑性变形。

第三变形区：已加工表面与后刀面的接触区域。

这三个变形区汇集在切削刃附近，应力比较集中，而且复杂，金属的被切削层在此处于工件基体分离，变成切屑，一小部分留在加工表面上。

2-3.分析积屑瘤产生的原因及其对加工的影响，生产中最有效地控制它的手段是什么？答：在中低速切削塑性金属材料时,刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面,两接触表面的金属原子产生强大的吸引力,使少量切屑金属粘结在前刀面上,产生了冷焊,并加工硬化,形成瘤核。

瘤核逐渐长大成为积屑瘤，且周期性地成长与脱落。

积屑瘤粘结在前刀面上，减少了刀具的磨损；积屑瘤使刀具的实际工作前角大，有利于减小切削力；积屑瘤伸出刀刃之外，使切削厚度增加，降低了工件的加工精度；积屑瘤使工件已加工表面变得较为粗糙。

由此可见：积屑瘤对粗加工有利，生产中应加以利用；而对精加工不利，应以避免。

消除措施：采用高速切削或低速切削，避免中低速切削；增大刀具前角，降低切削力；采用切削液。

2-4切屑与前刀面之间的摩擦与一般刚体之间的滑动摩擦有无区别？若有区别，而这何处不同？答：切屑形成后与前刀面之间存在压力，所以流出时有很大的摩擦，因为使切屑底层又一次产生塑性变形，而且切屑与前刀面之间接触的是新鲜表面，化学性质很活跃。

而刚体之间的滑动摩擦只是接触表面之间的摩擦，并没有塑性变形和化学反应2-5车刀的角度是如何定义的？标注角度与工作角度有何不同？答：分别是前角、后角、主偏角、副偏角、刃倾角（P17）。

工作角度是以切削过程中实际的切削平面、基面和正交平面为参考平面确定的刀具角度。

机械制造技术基础 第二章 第五节 切削热及切削温度

机械制造技术基础 第二章 第五节 切削热及切削温度
6、工件材料塑性越大，刀屑接触长度愈大，切削温度的分布就均匀些；反之，工件材料脆性 愈大，则最高温度所在点离刀刃愈近。 7、工件材料的导热系数愈小，则刀具前后刀面的温度愈高。
四、切削温度对切削过程的影响
1、切削温度对工件材料被切削性能的影响 切削温度较高，切削区工件材料的强度会降低；同时切削速度较高时（即
切削温度较高），应变速率增大，又会使切削区工件材料的强度增大。最终的 影响结果取决这正反两方面的主、次地位。 通常，切削温度较高，切削区工件材料的强度会降低，材料的被切削性能 好，表现为切削力有下降趋势。 2 、对刀具材料的影响 适当提高切削温度，可提高刀具材料的强度、韧性。所以，硬度高，但强 度、韧性差的刀具材料易采用较高切削速度，这样不易崩刃（如：陶瓷、金刚 石、 立方氮化硼）。 3、 对工件尺寸精度的影响 工件、刀杆受热膨胀，使切削加工后零件尺寸精度及形状精度降低，精 加工时必须注意。 4、利用切削温度自动控制切削速度或进給量。 5、也可同时用切削温度与切削力作为控制型号，控制刀具磨损。
第Ⅰ变形区——切屑的弹、塑性变形功，产生的热为qs。 第Ⅱ变形区——切屑与前刀面的摩擦功，产生的热为qr 。 第Ⅲ变形区——刀具后刀面与工件的摩擦功。 2、切削热的传导 ⑴ 切削热的传导 切削塑性金属，为研究问题方便，忽略后刀面与工件摩擦产生的热，则切削热分别由刀具(qτ）、 切屑（qc）、工件（qw）及周围介质传出（比例较小忽略），具体比例如下： qc=R1. qs+R2.qr qτ=（1-R2) qr qw=（1-R1) qc 其中 ：R1—剪切热传入切屑的比例 ；R2 —摩擦热传入切屑的热 。 ⑵ 影响热传导的的主要因素： ① 工件材料的导热系数↑ qc ↑、 qw ↑，则切削区的温度θ↓ ② 刀具材料导热系数↑ qτ ↑，则切削区的温度θ↓ ③ 刀、屑接触时间 ↑ 则切削区的温度θ ↑ ⑶ 影响 R1、R2大小的因素 ① R1:通常V ↑、ac ↑ R1 ↑

机械制造技术基础-卢秉恒 答案 第二章

机械制造技术基础-卢秉恒 答案 第二章

变，而切削宽度aw则随ap的增大正比增大，由于
aw的变化差不多与M和ξ无关，所以ap对Fz的影响
成正比关系。
2-8背吃刀量和进给量对切削力的影响有何不 同？ (2)
而f增大一倍，Fz约增大0.8倍，因为f增大，切 削功增大，切削力也相应增大，而f增大，切削厚度 也成正比增大，ac增大，ξ减小，μ减小，又会使切 削力减小，这正反两方面的作用，使切削力的增大 与f不成正比。
磨钝标准决定刀具寿命的长短（正常磨损情况下）。
但是受切削速度，工件材料，刀具材料和刀具几何形状
影响，同一磨钝标准下，刀具寿命是不相同的。
2-16简述车刀、铣刀、钻头的特点。（1）
答：1.车刀是金属切削中使用最广泛的刀具，可完
成工作的外圆，端面，切槽或切断等不同的加工工序。
一般情况下车刀都只有一条主切削刃的单刃刀具，加工 时工作的主运动是工件的旋转运动，进给运动为车刀的 直线运动。

答：粗加工时进给量的选择应考虑机床进给机构的强 度、车刀刀杆的强度和刚度、硬质合金或陶瓷刀片的
强度和工件的装夹刚度等。上述情况可以采用增大刀
尖圆弧半径，提高切削速度的方法来保证粗糙度的前
提下选择较大的进给量。
2-20 如果选定切削用量后，发现所需的功率 超过机床功率时，应如何解决？
答：要么调换较大功率的机床、要么根据所选定的
取

(3)确定切削速度：切削速度可通过 计算，也可查表，本题
查表取

主轴转速 按机床书说明书取 ，实际切削速度为

2、半精工步 (1)确定背吃刀量 ： 。

(2)确定进给量 ：根据表面粗糙度和刃口圆角半径，并预估
切削速度 ，从表中查出 。按机床说明书中实有的进给量，

机械制造技术基础笔记

机械制造技术基础笔记

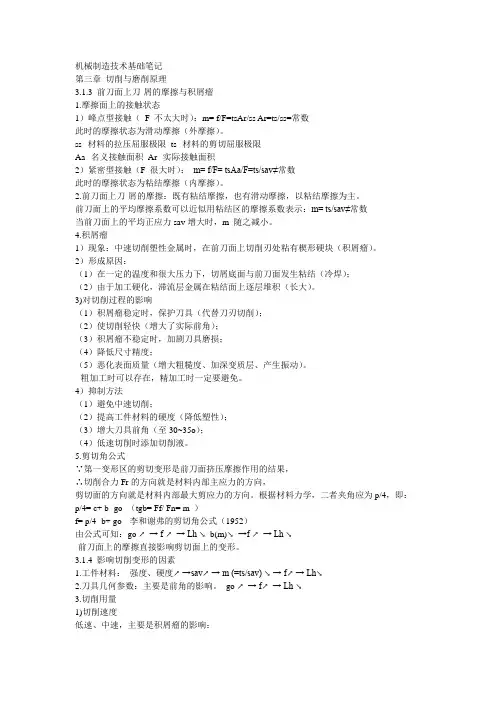

机械制造技术基础笔记第三章切削与磨削原理3.1.3 前刀面上刀-屑的摩擦与积屑瘤1.摩擦面上的接触状态1）峰点型接触（F 不太大时）：m= f/F=tsAr/ss Ar=ts/ss=常数此时的摩擦状态为滑动摩擦（外摩擦）。

ss--材料的拉压屈服极限ts--材料的剪切屈服极限Aa--名义接触面积Ar--实际接触面积2）紧密型接触（F 很大时）：m= f/F= tsAa/F=ts/sav≠常数此时的摩擦状态为粘结摩擦（内摩擦）。

2.前刀面上刀-屑的摩擦：既有粘结摩擦，也有滑动摩擦，以粘结摩擦为主。

前刀面上的平均摩擦系数可以近似用粘结区的摩擦系数表示：m= ts/sav≠常数当前刀面上的平均正应力sav增大时，m 随之减小。

4.积屑瘤1）现象：中速切削塑性金属时，在前刀面上切削刃处粘有楔形硬块（积屑瘤）。

2）形成原因：（1）在一定的温度和很大压力下，切屑底面与前刀面发生粘结（冷焊）；（2）由于加工硬化，滞流层金属在粘结面上逐层堆积（长大）。

3)对切削过程的影响（1）积屑瘤稳定时，保护刀具（代替刀刃切削）；（2）使切削轻快（增大了实际前角）；（3）积屑瘤不稳定时，加剧刀具磨损；（4）降低尺寸精度；（5）恶化表面质量（增大粗糙度、加深变质层、产生振动）。

--粗加工时可以存在，精加工时一定要避免。

4）抑制方法（1）避免中速切削；（2）提高工件材料的硬度（降低塑性）；（3）增大刀具前角（至30~35o）；（4）低速切削时添加切削液。

5.剪切角公式∵第一变形区的剪切变形是前刀面挤压摩擦作用的结果，∴切削合力Fr的方向就是材料内部主应力的方向，剪切面的方向就是材料内部最大剪应力的方向。

根据材料力学，二者夹角应为p/4，即：p/4= c+ b- go （tgb= Ff/ Fn= m ）f= p/4- b+ go --李和谢弗的剪切角公式（1952）由公式可知：go ↗ → f ↗ → Lh ↘ b(m)↘ →f ↗ → Lh ↘-前刀面上的摩擦直接影响剪切面上的变形。

机械制造技术基础课后答案第二章

机械制造技术基础课后答案第二章

a2-1．金属切削过程有和特征?用什么参数来表示和比较？p答：金属切削过程是指刀具与工件相互作用形成切屑的过程。

在这一过程中会出现许多物理现象：如切削刀，切削热，积屑瘤，刀具磨损和加工硬化等。

切削要素包括切削用量和切削层几何参数：切削用量：1.切削速度V 2.进给量f 3.背吃刀量a切削层几何参数1.切削宽度a 2切削厚度a 3切削面积A2-2.切削过程的三个变形区各有何特点？他们之间有什么关联？答：第一变形区，﹙基本变形区﹚.变形量最大。

常用它来说明切削过程的变形情况.第二变形区，﹙摩擦变形区﹚.切屑形成后与前面之间存在压力.所以沿前面流出时必然有很大的摩擦.因而使切屑底层又一次产生塑性变形。

第三变性区﹙加工表面变形区﹚：工件已加工表面与后面接触的区域.产生加工硬化这三个变形区汇集在切削刀附近.此处的应力比较集中而且复杂.金属的被切削层就在此处与工件基本发生分离.大部分变形切屑.很小一部分留在已加工表面上。

2-3分析积屑瘤产生的原因及其对加工的影响。

生产中最有效的控制积屑瘤的手段是什么？答：产生的原因：在切削速度不高而又能形成连续切屑情况下。

加工一般钢料或其它塑性材料时。

常常在道具前面粘着一块剖面有时呈三角状的硬块。

在处于比较稳定的状态时。

能够代替切削刀进行切削。

影响：引起道具实际角度的变化，如可增大前角，延长道具寿命等。

积屑瘤不稳定，增大到一定程度后破碎。

容易嵌入已加工表面内，增大表面粗糙度值。

手段1.降低切削速度，使温度降低，不易粘结。

2.增加切削速度，使温度高于产生切屑瘤的温度。

3.采用润滑性比较好的切屑液。

4.增大切屑前角，有效降低铁屑和前刀面挤切。

5.适当提高工件硬度，减小加工硬化。

2-4有区别切屑形成后与前面之间存在压力。

所以沿前面流出时必有很大的摩擦，因而使切屑层又一次产生塑性变形，而一般刚体之间的滑动摩擦是两刚体之间的相对运动引起的。

2-5道具要从工件上切下金属，必须具有一定的切削速度，也正是由于切削角度才决定了道具切削部分各表面的空间位置。

机械制造技术基础2-6章课后答案

机械制造技术基础2-6章课后答案

机械制造技术基础(第三版)2--6章课后答案2-2.切削过程的三个变形区各有什么特点,它们之间有什么关联,答:第一变形区:变形量最大。

第二变形区:切屑形成后与前刀面之间存在压力，所以沿前刀面流出时有很大摩擦，所以切屑底层又一次塑性变形。

第三变形区:已加工表面与后刀面的接触区域。

这三个变形区汇集在切削刃附近，应力比较集中，而且复杂，金属的被切削层在此处于工件基体分离，变成切屑，一小部分留在加工表面上。

2-3.分析积屑瘤产生的原因及其对加工的影响，生产中最有效地控制它的手段是什么, 答: 在中低速切削塑性金属材料时,刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面,两接触表面的金属原子产生强大的吸引力,使少量切屑金属粘结在前刀面上,产生了冷焊,并加工硬化,形成瘤核。

瘤核逐渐长大成为积屑瘤，且周期性地成长与脱落。

积屑瘤粘结在前刀面上，减少了刀具的磨损;积屑瘤使刀具的实际工作前角大，有利于减小切削力;积屑瘤伸出刀刃之外，使切削厚度增加，降低了工件的加工精度;积屑瘤使工件已加工表面变得较为粗糙。

由此可见:积屑瘤对粗加工有利，生产中应加以利用;而对精加工不利，应以避免。

消除措施:采用高速切削或低速切削，避免中低速切削;增大刀具前角，降低切削力;采用切削液。

2-4切屑与前刀面之间的摩擦与一般刚体之间的滑动摩擦有无区别,若有区别，而这何处不同, 答:切屑形成后与前刀面之间存在压力，所以流出时有很大的摩擦，因为使切屑底层又一次产生塑性变形，而且切屑与前刀面之间接触的是新鲜表面，化学性质很活跃。

而刚体之间的滑动摩擦只是接触表面之间的摩擦，并没有塑性变形和化学反应2-5车刀的角度是如何定义的,标注角度与工作角度有何不同,答:分别是前角、后角、主偏角、副偏角、刃倾角(P17)。

工作角度是以切削过程中实际的切削平面、基面和正交平面为参考平面确定的刀具角度。

2-6金属切削过程为什么会产生切削力,答:因为刀具切入工具爱你，是被加工材料发生变形并成为切屑，所以(1)要克服被加工材料弹性变形的抗力，(2)要克服被加工材料塑性变形的抗力，(3)要克服切屑与前刀面的摩擦力和后刀面与过度表面和以加工表面之间的摩擦力。

机械制造技术基础(第三版)课后习题答案

机械制造技术基础(第三版)课后习题答案

机械制造技术基础（第三版）课后习题答案第二章2-1.金属切削过程有何特征？用什么参数来表示？答：2-2.切削过程的三个变形区各有什么特点？它们之间有什么关联？答：第一变形区：变形量最大。

第二变形区：切屑形成后与前刀面之间存在压力，所以沿前刀面流出时有很大摩擦，所以切屑底层又一次塑性变形。

第三变形区：已加工表面与后刀面的接触区域。

这三个变形区汇集在切削刃附近，应力比较集中，而且复杂，金属的被切削层在此处于工件基体分离，变成切屑，一小部分留在加工表面上。

2-3.分析积屑瘤产生的原因及其对加工的影响，生产中最有效地控制它的手段是什么？答：在中低速切削塑性金属材料时,刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面,两接触表面的金属原子产生强大的吸引力,使少量切屑金属粘结在前刀面上,产生了冷焊,并加工硬化,形成瘤核。

瘤核逐渐长大成为积屑瘤，且周期性地成长与脱落。

积屑瘤粘结在前刀面上，减少了刀具的磨损；积屑瘤使刀具的实际工作前角大，有利于减小切削力；积屑瘤伸出刀刃之外，使切削厚度增加，降低了工件的加工精度；积屑瘤使工件已加工表面变得较为粗糙。

由此可见：积屑瘤对粗加工有利，生产中应加以利用；而对精加工不利，应以避免。

消除措施：采用高速切削或低速切削，避免中低速切削；增大刀具前角，降低切削力；采用切削液。

2-4切屑与前刀面之间的摩擦与一般刚体之间的滑动摩擦有无区别？若有区别，而这何处不同？答：切屑形成后与前刀面之间存在压力，所以流出时有很大的摩擦，因为使切屑底层又一次产生塑性变形，而且切屑与前刀面之间接触的是新鲜表面，化学性质很活跃。

而刚体之间的滑动摩擦只是接触表面之间的摩擦，并没有塑性变形和化学反应2-5车刀的角度是如何定义的？标注角度与工作角度有何不同？答：分别是前角、后角、主偏角、副偏角、刃倾角（P17）。

工作角度是以切削过程中实际的切削平面、基面和正交平面为参考平面确定的刀具角度。

2-6金属切削过程为什么会产生切削力？答：因为刀具切入工具爱你，是被加工材料发生变形并成为切屑，所以（1）要克服被加工材料弹性变形的抗力，（2）要克服被加工材料塑性变形的抗力，（3）要克服切屑与前刀面的摩擦力和后刀面与过度表面和以加工表面之间的摩擦力。

机械制造技术基础课件(第3章)

机械制造技术基础课件(第3章)
12
2. 剪切角φ 与前刀面摩擦角β的关系
4
(
0)
4
为作用角,即合力Fr与主运动方向之间的夹 角, 0
•剪切角φ随前角γ0增大而增大，切屑变形减小。
•剪切角φ随摩擦角β的减小而增大，切屑变形减小。 所以研磨刀面或者使用切削液以减小前刀面的摩擦， 有利于改善切削过程。
13
3. 前刀面上的摩擦
➢根据体积不变原理, 则 ξh ＝ξl＝ξ。 ➢变形系数越大,切屑越厚越短,切削变形越大。
➢ξ>1。
➢ξ直观地反映了切削变形程度。
图3 － 170
2 .剪应变ε
s y
cot
tan(
0)
3.剪应变与变形系数的关系
➢只有在 0 00 ~ 300, 1.5 的范围内，变形系数ξ
越大，剪应变ε越大
图3 － 171
图3－7 变形系数ξ的求法
29
图3－10 作用在切屑上的力
a) 切屑受到来自工件和刀具的作用力 b) 切屑作为隔离体的受力分析
30
图3－12 刀具前刀面与切屑的摩擦示意图
31
图3－14 积屑瘤前角和伸出量
32
图3-15 工件材料强度对变形系数的影响
33
图3-18 切削速度对变形系数的影响
34
➢在实际应用工作中，切削力的计算分解为相互垂直 的三个分力：切
削力 Fc 、进给 力 Ff 、背向力 Fp
。
43
2.切削力的分解
切削力(Fc)
（旧称主切削力，用
Fz表示）——总切削力
在主运动方向的分力， 是计算机床切削功率、 选配机床电机、校核 机床主轴、设计机床 部件及计算刀具强度 等必不可少的参数。
机械制造技术基础

机械制造技术基础电子教案(张世昌

机械制造技术基础电子教案(张世昌

f
yFp
KFp
Ff
CFf
axFf p
f yFf
KFf
（3-6）
式中 CFc , CFp , CFf —— 与工件、刀具材料有关系数； xFc , xFp , xFf —— 切削深度ap 对切削力影响指数； yFc , yFp , yFf —— 进给量 f 对切削力影响指数； KFc , KFp , KFf —— 考虑切削速度、刀具几何参数、
7
3.1.2 切屑类型与变形系数
表3-1 切屑类型及形成条件
名称
带状切屑
挤裂切屑
单元切屑
崩碎切屑
简图
形态 变形
形成 条件
影响
2021/7/31
带状，底面光滑 ，背面呈毛茸状
剪切滑移尚未达 到断裂程度
加工塑性材料， 切削速度较高， 进给量较小， 刀具前角较大
切削过程平稳， 表面粗糙度小， 妨碍切削工作， 应设法断屑
vc =0.38m/s； 切削条件：干切削，
预热611C
750℃ 刀具
2021/7/31
TJ Univer29sity
3.3.3 影响切削温度的因素
切削用量的影响 经验公式
CvcZ fyapx
（3-12）
式中 θ ——用自然热电偶法测出的前刀面接触区的平均温度(C)；
Cθ ——与工件、刀具材料和其它切削参数有关的切削温度系数； Zθ、Yθ、Xθ —— vc、f、ap 的指数。
（3-10）
2021/7/31
23
3.2.3 影响切削力因素
工件材料
强度高 加工硬化倾向大
切削力大
切削用量
◆切削深度与切削 力近似成正比； ◆进给量增加，切 削力增加，但不成 正比； ◆切削速度对切削 力影响复杂（图316）

切削热及切削温度

切削热及切削温度

2、切削温度影响因素
（1）切削用量
的影响：通常在 车床上利用测温 装置求出切削用 量对切削温度的 影响关系，并可 整理成下列一般 公式：
2、切削温度影响因素
由上可知：切削速度对切削温度影响最大，随切 削速度的进步，切削温度迅速上升。进给量对切 削温度影响次之，而背吃刀量ap变化时，散热面 积和产生的热量亦作相应变化，故ap对切削温度 的影响很小。

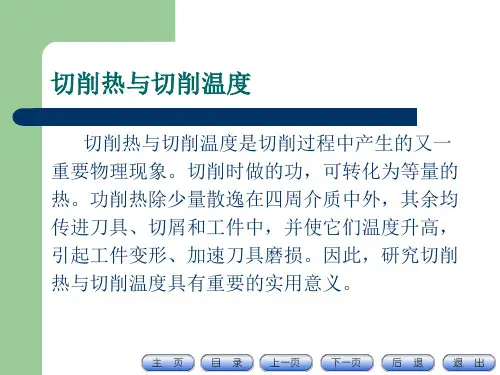

切削热与切削温度
切削热与切削温度是切削过程中产生的又一 重要物理现象。切削时做的功，可转化为等量的 热。功削热除少量散逸在四周介质中外，其余均 传进刀具、切屑和工件中，并使它们温度升高， 引起工件变形、加速刀具磨损。因此，研究切削 热与切削温度具有重要的实用意义。
一、切削热的产生和传导
1、切削热的产生 切削热是由切削功转变而来的。如
力是影响切削温度的重要因素，而工件材料的强度（包括硬度）直接决定了单位切 削力，所以工件材料强度（包括硬度）增大时，产生的切削热增多，切削温度升高。 工件材料的导热系数则直接影响切削热的导出。 4、刀具磨损的影响
在后刀面的磨损值达到一定数值后，对切削温度的影响增大；切削速度愈高，影 响就愈明显。合金钢的强度大，导热系数小，所以切削合金钢时刀具磨损对切削温 度的影响，就比切碳素钢时大。 5、切削液的影响
2、切削热的传导
Q传出=Q切屑+Q工件+Q刀具+Q介质 切削热产生以后，由切屑、工件、刀具及周期介质(如空气)传出。
各部分传出的比例取决于工件材料、切削速度、刀具材料及几何角度 等。车削时的切削热主要是由切屑传出的。用高速钢切削钢材时，约 有50%~80%的切削热由切屑带走，10%~40%的热传入工件， 3%~9%的热传给刀具，传给介质的热仅有1%左右。传入刀具的热最 虽不是很多，但由于刀具切削部分体积很小，因此，引起刀具温度升 高较快(高速切削时，刀头温度可达1000℃以上)，从而加速刀具的磨 损。 传入工件的热量可使工件的温度升高，引起工件材料膨胀变 形，从而产生形状和尺寸误差，降低加工精度。传入切屑和介质的热 量越多，对加工越有利，因此，在切削加工中应设法减小切削热，改 善散热条件，以减小高温对刀具和工件的不良影响。

认识切削热与切削温度

认识切削热与切削温度

7
三、影响切削温度的因素
机械制造基础
2．切削用量
切削用量中，切削速度 vc 对切削温度影响最大，进给量 f 次之，背吃刀量 ap 影响最小。
切削速度 vc 增大，切削变形和摩擦产生的热量急剧增多，尽管切屑带走的热量相应增多，但散热 条件并没有改善，因此切削温度显著升高。
进给量 f 增大，产生的热量增加，但同时切削厚度变大，切屑带走的热量增加，而散热条件并未 改善，因此最终切削温度有所升高。
8
三、影响切削温度的因素
背吃刀量 ap 增大，产生的热量按比例增加，但同时刀具 的传热面积也按比例增加，显著改善散热条件，因此最终切削 温度仅略有升高。
为了控制切削温度，在需要增大切削用量时，应首先考虑 增大背吃刀量 ap ，其次是进给量 f ，最后是切削速度 vc 。
机械制造基础
9
三、影响切削温度的因素
机械制造基础
切削热与切削温度是切削过程中的重要物理 现象之一。切削热与切削温度能改变刀具前刀面 的摩擦系数，从而影响刀具的磨损；同时还会引 起工件变形，影响工件的加工精度和表面质量。 因此，研究切削热与切削温度的产生及变化规律 具有很重要的意义。
`
机械制造基础
2
一、切削热
机械制造基础
切削热是指切削过程中切削区的变形和摩擦消耗能量所产生的热。切削热主要是由工件材料弹塑性
6
三、影响切削温度的因素
机械制造基础
影响切削温度的因素主要有工件材料、切削用量、刀具几何参数、刀具磨损和切削
液等。
1．工件材料
工件材料的强度、硬度、热导率等对切削温度影响较大。工件材料的强度和硬度越高，需要的切削力就 越大，产生的热量就越多，因而切削温度就越高；工件材料的塑性大，切削力也大，切削温度也高。材料的 热导率越大，通过切屑和工件传出的热量就越多，切削温度下降就越快。

切削热与切削温度技术

切削热与切削温度技术
的热量成倍增加。 但是刀刃的工作长 度也增加一倍 , 大 大改善了散热条件。 因此 , ap提高一倍 切削温度仅提高3%。
三 、影响切削温度的主要因素
（ 1）切削用量的影响
高速钢刀具 硬质合金刀具
三 、影响切削温度的主要因素
（ 1）切削用量的影响
切削用量三要素对切削温度的影响vc＞f
它们对切削力的影响程度正好相反 。在控制切削温度 的前提下提高加工效率 , 应在机床允许的条件下 , 选 用比较大的背吃刀量 ap 和进给量f, 这比选用大的切
三 、影响切削温度的主要因素 （ 1） 切削用量的影响 ----进给量f
f增大 , 使切 屑的平均变形减少, 切屑与前刀面的接 触区长度增加 , 改 切削温度仅提高10%
善了散热条件 。 因
此 , f提高一倍,
三 、影响切削温度的主要因素
（ 1）切削用量的影响 ----背吃刀量ap
ap增大 ，产生
问题: 看图说明前角和主偏角对T的影响
五 、切削温度对工件 、刀具和切削过程的影响 1. 切削温度对工件材料强度和切削力的影响 2. 切削温度对刀具材料的影响 3. 切削温度对工件尺寸精度的影响
4.利用切削温度自动控制切削速度和 进给量
5.利用切削温度与切削力控制刀具磨 损
二 、温度分布（温度场）
切削温度: 一般指切屑 、工件与刀具接触表面上 的平均温度。
二 、温度分布（温度场）
三 、影响切削温度的主要因素
（ 1）切削用量的影响 ----切削速度
随着切削速度
的提高 , 切削层金 属塑性变形产生的 热量来不及传到工 件与刀具就被切屑 带走了 , 因此VC提 高1倍 , 切削温度 仅增加20~33%。
三 、影响切削温度的主要因素

切削热与切削温度资料

切削热与切削温度资料

4.其他因素
采用切削液 ，能带走大量的热，还可以减小切 削与摩擦的变形，使产生的切削热减小，这样也 可以使切削温度降低。
刀具的磨损情况， 变钝的切削刃会使金属塑性 变形增加，同时也会增大刀具与工件的摩擦，两 者都会使切削热增加，使切削温度升高。
当进给量继续增大时， 由于切屑变形减少，散热 条件改善，因此当进给量增加一倍时，切削温度大 约升高 10% 。
（3）背吃刀量
背吃刀量对切削温 度的影响很小。因为 背吃刀量增大以后，切 削区产生的热量虽成正 比例增加，但切削刃参 加工作长度增加，散热 条件得到改善，故切削 温度升高并不明显。所 以当背吃刀量增加一倍 时，切削温度大约升高10%。 综上所述，切削用量对切削温度的影响以切削速度为最大，
因此，切削时共有三个发热区域，即剪切 面、切屑与前刀面接触区、后刀面与过渡 表面接触区，如图示，三个发热区与三个 变形区相对应。所以，切削热的来源就是 切屑变形功和前、后刀面的摩擦功。
热量传导
1：使用切削液时，刀具、工件和切屑上的切削热 主要由切削液带走。 2：不适用切削液时 （1）车削加工时， 50％~86%由切屑带走， 40%~10%传入车刀， 9％~3％传入工件， 1％左 右通过辐射传入空气。切削速度越高，切削厚度 越大，则由切屑带走的热量越多。 （2）钻削加工时， 28％的切削热由切屑带走， 14.5％传入刀具， 52.5％传入工件， 5％左右传 入周围介质。
的影响。
? 工件强度、硬度高，切削时的切削力大，消耗功率大，产 生的切削热多，故切削温度高。
? 工件的导热系数对切削温度也有很大的影响，不锈钢 (1Cr18Ni9Ti)的强度、硬度虽然低于45钢，但它的导热系 数小于45钢（约为45钢的1/3）切削温度比45 钢高40%。
