污水处理排水管道顶管工艺及施工

（一）顶管施工排水管道1、顶管坑的设置与设备安装：（1）选择顶管坑的工作位置，污水检查井位置（2）工作坑尺寸：一般为4×6m（坑底）（3）设中线控制桩（两个）、水准点控制桩（两个）（4）安装龙门吊（5）铺设枕木：严格控制高程（6）安放导轨：计算出导轨宽度，使管子安放后的管内底高度符合设计高程，导轨的坡度符合管道设计纵坡。

（7）后背安装：后背土壁铲修平整，使壁面与管道顶进方向垂直，然后用15cm×15cm的方木靠墙放置，方木前面放置5cm厚的钢板。

（8）安放顶镐：一般使顶镐的着力中心位于管子总高的1/4左右处，使用一台顶镐时，顶镐中心应与管道中心线一致，使用两台顶镐时，两顶镐中心与管道中心对称。

（9）照明设备：管内使用电压为不大于36V的低压照明。

（10）搭设工作棚。

2、管道顶进（1）在顶进第一节管子时，应及时进行测量，每顶进50cm，即对中心线及高程测量一次，在正常顶进中，应每顶进50至100cm测量一次。

（2）在每两节管子中间垫一缕麻辨，麻辨应靠近管子外侧放置，使顶紧后管子内里缝间有4至5cm的深度和1至2cm的宽度，以便顶进完后进行填缝。

（3）人工挖土顶进时，为确保安全，一般不宜超过管端50cm。

（4）顶进应昼夜不停进行，充分发挥机械的效能，同时防止由于中途停置、磨擦力增加，造成顶进困难。

（5）在顶进过程中，如果发生偏差，应及时纠偏，方法如下：1）挖土校正法：偏差为1-2cm时，可采用此法。

此法是在偏向设计中心线的一侧适当超挖，而在相对的一侧不超挖或留坎，使管子在继续顶进中，逐渐回到设计位置。

2）顶进校正法：偏差大于2cm时，或采用挖土法校正无效时，可用10cm的圆木或方木一根，一端顶在管子偏向设计中心的一侧内管壁上，另一端安在垫有钢板或木板的管前土壤上，支架牢固后，开动顶镐，利用顶进时不斜支管子产生的分力，使管子得到校正。

（7）顶进每班应填写施工记录。

（8）一个顶管段结束后，应重新测量一次管道的中心线和高程，一般每个接口测量一次，有错口时测两次。

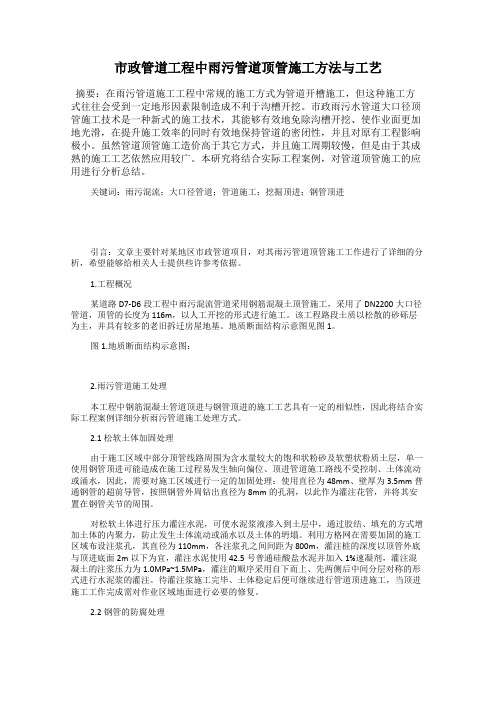

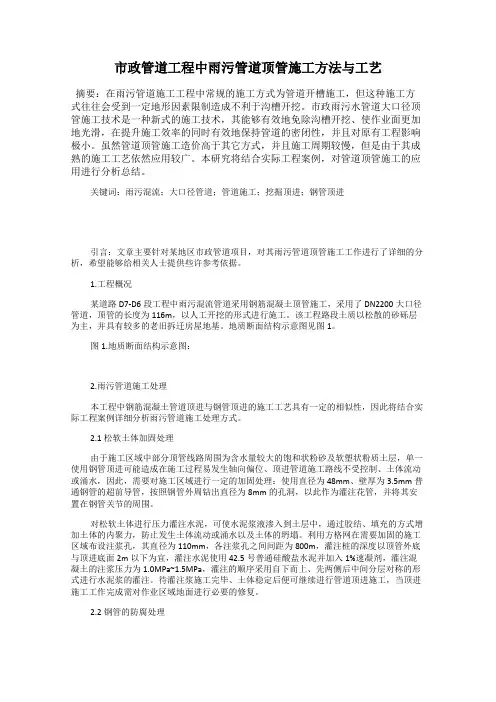

市政管道工程中雨污管道顶管施工方法与工艺摘要：在雨污管道施工工程中常规的施工方式为管道开槽施工，但这种施工方式往往会受到一定地形因素限制造成不利于沟槽开挖。

市政雨污水管道大口径顶管施工技术是一种新式的施工技术，其能够有效地免除沟槽开挖、使作业面更加地光滑，在提升施工效率的同时有效地保持管道的密闭性，并且对原有工程影响极小。

虽然管道顶管施工造价高于其它方式，并且施工周期较慢，但是由于其成熟的施工工艺依然应用较广。

本研究将结合实际工程案例，对管道顶管施工的应用进行分析总结。

关键词：雨污混流；大口径管道；管道施工；挖掘顶进；钢管顶进引言：文章主要针对某地区市政管道项目，对其雨污管道顶管施工工作进行了详细的分析，希望能够给相关人士提供些许参考依据。

1.工程概况某道路D7-D6段工程中雨污混流管道采用钢筋混凝土顶管施工，采用了DN2200大口径管道，顶管的长度为116m，以人工开挖的形式进行施工。

该工程路段土质以松散的砂砾层为主，并具有较多的老旧拆迁房屋地基。

地质断面结构示意图见图1。

图1.地质断面结构示意图：2.雨污管道施工处理本工程中钢筋混凝土管道顶进与钢管顶进的施工工艺具有一定的相似性，因此将结合实际工程案例详细分析雨污管道施工处理方式。

2.1松软土体加固处理由于施工区域中部分顶管线路周围为含水量较大的饱和状粉砂及软塑状粉质土层，单一使用钢管顶进可能造成在施工过程易发生轴向偏位、顶进管道施工路线不受控制、土体流动或涌水，因此，需要对施工区域进行一定的加固处理：使用直径为48mm、壁厚为3.5mm普通钢管的超前导管，按照钢管外周钻出直径为8mm的孔洞，以此作为灌注花管，并将其安置在钢管关节的周围。

对松软土体进行压力灌注水泥，可使水泥浆液渗入到土层中，通过胶结、填充的方式增加土体的内聚力，防止发生土体流动或涌水以及土体的坍塌。

利用方格网在需要加固的施工区域布设注浆孔，其直径为110mm，各注浆孔之间间距为800m，灌注桩的深度以顶管外底与顶进底面2m以下为宜，灌注水泥使用42.5号普通硅酸盐水泥并加入1%速凝剂，灌注混凝土的注浆压力为1.0MPa~1.5MPa，灌注的顺序采用自下而上、先两侧后中间分层对称的形式进行水泥浆的灌注。

顶管工程施工技术方案一、顶管工程概况：本工程的污水管道顶管工程位于1#北路,污水管直径d900，管中距离道路中心线2米，全长660米。

管线南起江南路与1#北路交叉口已建污水窨井W1—0,北至1#北路与7#路已建窨井W1—19，包括5个方形工作井、1个圆形工作井、5个方形接收井。

由于本工程时间紧、要求高,特安排一个高素质的专业施工班组,负责顶管工程的施工。

二、顶管工程具体施工安排如下：1、施工顺序：顶管工程施工工艺流程如下：工作井开挖→沉井制作→养护→沉井下沉→沉井封底→周围回填→顶管设备安装→拆除封头→管道顶进→顶管设备拆除→沉井封顶。

2、沉井制作（1）基坑开挖根据基坑底面几何尺寸开挖深度及边坡定出基坑开挖边线.整平场地后根据设计图纸上沉井中心座标定出沉井中心桩以及纵横轴线控制桩，并测设控制桩的攀线，桩作为沉井制作下沉过程的控制桩。

基坑用机械开挖,自卸车装运。

为了减少沉井的下沉深度可加深基坑的开挖深度，但若挖出表土硬壳层后坑底为很软弱淤泥则不宜挖除表面硬土。

决定合理深度应通过综合比较.刃脚外侧面至基坑底边的距离一般为1.5～2.0m，以能满足施工人员绑扎钢筋及树立外模为原则。

边坡一般取1:0.33～1:0.67。

基坑底部若有暗滨、土质松软的土层应予清除。

在井壁中心线的两侧各1m的范围内回填砂土整平振实,以免沉井在制作过程中发生不均匀沉陷。

（2）制作沉井制作沉井的场地应预先清理,平整和夯实，使地基在沉井制作过程中不致发生不均匀沉降,制作沉井的地基应具有足够的承载力,以免沉井在制作过程中发生不均匀沉陷以致倾斜甚至井壁开裂，若地基承载力不够时必须采取地基加固等措施。

(3）砂垫层基坑面在刃脚的垫层采用砂垫层.砂垫层分布在井壁刃脚中心线两侧各一定距离范围内，砂垫层厚度为60cm,下面对砂垫层的验算，根据下列公式计算：Ｂ＝ｂ＋2H+r砂.H≤［σ］上式中:B—砂垫层宽度(m），B=0。

6+2×0.6=1.8m，H-砂垫层厚度（m），取0。

某市政污水管道工程顶管施工方案和技术措施一、工程概况市政污水管道工程位于城市的主要街道，总长度约为10公里，管道直径为800毫米。

工程主要包括沿线的顶管施工、沟槽开挖、管道安装、填充与回填、管道连接等工作。

二、顶管施工方案1.前期准备工作（1）确定施工班组和负责人，并组织相关技术人员进行培训。

（2）检查施工现场，清理和平整施工地区。

（3）实施现场认证，确保工作场所符合相关安全规范。

2.顶管施工流程（1）清理施工区域：清除现有道路上的障碍物，确保施工区域的安全和通畅。

（2）确定定位点：根据设计要求，在施工区域内设置基准点和定位点。

（3）弦线测量：根据定位点的坐标，在其上方拉出弦线，作为引导线。

（4）定位和安装导向装置：根据弦线的引导，在施工区域内安装导向装置，帮助控制顶管方向。

（5）开挖顶管沟槽：根据设计要求，在沿线的施工区域内开挖顶管沟槽，确保管道的安全埋深和稳定。

（6）运输和安装顶管：选择合适的机械设备，将顶管运输到施工现场，并使用起重机将其安装到沟槽中。

（7）顶管施工：根据设计要求，控制顶管的水平度和坡度，并确保其牢固固定。

（8）填充和回填：在顶管铺设完成后，进行填充和回填，确保管道周围土体的稳定和排水。

三、技术措施1.安全措施（1）制定安全操作规程，确保施工人员的安全。

（2）提供必要的个人防护装备，如头盔、安全鞋、手套等。

（3）设置警示标识，提醒周边行人和车辆注意施工区域。

（4）严格遵守施工现场管理要求，检查和维护相关设备的完好性。

（5）定期进行安全培训，提高施工人员的安全意识。

2.质量控制措施（1）根据设计要求进行弦线测量，确保顶管的准确定位。

（2）选择质量可靠的顶管材料，确保管道的使用寿命和耐久性。

（3）严格控制顶管的水平度和坡度，保证管道的排水畅通。

（4）进行必要的试压和泄漏检测，确保管道的完整性和稳定性。

3.环境保护措施（1）施工过程中，采用减振设备和降噪措施，减少施工对周边居民的影响。

污水管道顶管专项施工方案一、工程概况污水管道顶管是指在已有地下管道上方施工新的污水管道的一种方法。

该方法适用于地下道路拓宽、沟槽繁忙或无法打开等情况下进行新污水管道的施工。

本施工方案旨在设计出一种合理、安全、高效的污水管道顶管专项施工方案。

二、施工目标1.在不对现有地下管道造成影响的情况下，顶管专项施工新的污水管道。

2.施工期间做好安全措施，确保施工人员和周围居民的安全。

3.运用合适的工具和材料进行施工，确保施工质量。

4.保证施工进度和质量，及时完成顶管施工任务。

三、施工准备1.确定施工地点：根据设计图纸确定施工地点，并进行现场考察，确定施工条件。

2.编制施工方案：根据实际情况编制详细的施工方案，包括施工工艺、工法和施工步骤等。

3.准备材料和设备：根据指导要求，准备需要的材料和设备，包括顶管机、管道材料、配件等。

4.提前通知相关部门和居民：施工前要提前通知相关部门和居民，并与他们沟通、协调，确保施工过程中其他事项的顺利进行。

四、施工步骤1.设置施工标志：在施工点周围设置施工标志，提示过往车辆与行人注意施工区域。

2.搭建工地临时设施：设置工地围挡，搭建临时施工作业台和办公室。

3.清理施工区域：清除施工区域内的杂物、碎石等，确保施工区域清晰可见。

4.定位管道位置：根据设计图纸确定新污水管道的位置并标定。

5.钻孔施工：使用顶管机进行钻孔作业，将顶管机导入地下，逐步推进并钻孔，同时进行取样。

6.安装管道：在完成钻孔后，进行管道安装作业，将管道逐段连接，利用管道夹具进行支固。

7.进行检验：对安装好的管道进行检验，包括管道连接、密封性能、管道质量等。

8.进行顶管施工：使用顶管机在现有地下管道上方施工新的污水管道。

9.如遇特殊情况，可根据实际情况进行调整，并保证调整方案符合施工质量要求。

五、安全措施1.施工区域设置警示标志，保证施工现场的安全。

2.施工时保持通道畅通，确保施工人员和周围居民的安全。

3.对施工人员进行安全培训，提醒他们注意施工现场的安全问题。

污水管道顶管施工方案一、工程概况为了满足城市污水排放的需求，本施工方案针对市区进行污水管道顶管施工。

该项目总长度为XX公里，设计标准为XX。

施工过程中将运用现代化施工技术和设备，确保施工质量和进度。

二、施工方案1.施工准备（1）人员准备：组建施工队伍，具备相关资质和经验的工人、工程师和监理人员。

（2）材料准备：准备好所需的管材、管件和其他辅助材料。

（3）设备准备：确保施工所需的吊车、挖掘机、打桩机等设备的完好性和可用性。

（4）施工图纸：根据设计图纸进行施工前期的布置和标记。

2.施工流程（1）施工前期准备：清理施工区域，确保施工安全和顺利进行。

（2）桩基施工：根据设计要求进行桩基施工，确保管道的稳定性和承载力。

（3）管道铺设：按照设计要求，先进行管道的铺设，采用干管法进行施工，确保管道的质量和密封性。

（4）管道连接：进行管道的连接，采用焊接、螺纹连接等方式，确保连接的牢固性和密封性。

（5）管道测试：对已铺设的管道进行压力测试，确保管道的质量和可靠性。

（6）管道保护：对已铺设的管道进行保护，防止外界因素对管道的损害。

（7）返填土方：对已铺设的管道进行返填土方，恢复地表的平整性和美观性。

（8）检查验收：对施工质量进行检查和验收，确保施工符合标准要求。

3.安全措施（1）桩基施工过程中，应确保设备的稳定性和安全性，防止发生倾覆和坠落事故。

（2）管道铺设过程中，应确保工人的安全防护措施到位，如佩戴安全帽、防护眼镜等。

（3）管道连接过程中，应确保焊接操作的安全性，进行必要的防火措施。

（4）进行压力测试时，应确保测试设备的安全性和可靠性，防止发生事故。

（5）对施工现场进行合理的划分和标识，防止交叉施工和材料混淆。

4.环保措施（1）施工过程中产生的废弃物和污水应按照环保要求进行妥善处理。

（2）施工现场应做好垃圾分类和铺设防尘网，减少对周边环境的影响。

（3）施工过程中应注意节约能源和减少污染物排放。

5.质量控制（1）严格按照设计要求进行施工，确保管道的质量和可靠性。

污水管网顶管工作井沉井法施工技术污水管网顶管工作井沉井法施工技术污水处理是现代城市建设中至关重要的一环，而污水管网的建设则是确保污水处理系统正常运行的关键。

在污水管网建设中，顶管工作井沉井法施工技术是一种常用的施工方法。

本文将详细介绍这种施工技术及其应用。

顶管工作井沉井法施工技术是一种通过钻孔、钢套管和冲孔等操作，在地下建造井室，并与地表相连的方法。

它在传统的开挖式施工方法的基础上进行了改进和创新，减少了对地表的破坏和对交通的影响，同时提高了施工效率和质量。

该施工技术的操作步骤如下：1. 地面准备工作：确定井室位置，清除地表障碍物。

根据设计要求，选择符合要求的土方开挖机械和起重机械，确保施工现场的安全。

2. 钻孔：选择适当的地点开始钻孔，使其与设计所要求的井室位置相吻合。

在钻孔过程中，根据构筑物的深度和直径选择相应的钻孔设备。

3. 钢套管安装：在钻孔完成后，将钻孔孔口清理干净，安装钢套管以保持钻孔的稳定性。

钢套管的选用可根据设计要求及地质情况确定。

4. 地下井室施工：通过冲孔等操作将地下井室施工完毕。

冲孔操作可以通过旋推冲孔机来实现，提高施工效率和质量。

5. 沉井：沉井是将地下井室下沉到预定位置的过程，可通过液压顶升机、吊车等设备来完成。

在沉井过程中，要注意控制沉井速度，以保证井室的安全性。

6. 井室封堵：沉井完成后，对井室进行检查和修整，确保其结构完整。

然后，在井室周围填充注浆材料，以加强井室的密封性和稳定性。

通过顶管工作井沉井法施工技术，可以在减少对地表破坏的同时，提高施工效率和质量。

这种施工方法适用于地下管道建设，特别是在城市繁忙区域，其优点显而易见。

首先，顶管工作井沉井法施工技术可以最大限度地减少对地表的破坏。

传统的开挖式施工方法通常需要大面积地面开挖，给交通和周边环境带来不便。

而顶管工作井沉井法施工技术只需要较小的施工面积，大大减少了对环境和交通的影响。

其次，这种施工方法提高了施工效率。

污水管道顶管施工方案计划一、项目背景污水管道的建设是城市基础设施建设的重要组成部份，对城市的环境卫生和人民生活质量有着重要影响。

顶管施工是一种常用的污水管道施工方法，通过在地面上预制管道，再将其顶入地下，可以避免对地面交通和地下设施的影响。

本文将详细介绍污水管道顶管施工方案计划。

二、项目目标本项目的目标是在污水管道施工过程中，采用顶管施工方法，确保施工质量，保证施工进度，最大限度地减少对周边环境的影响。

三、施工方案1. 前期准备工作a. 确定施工区域：根据设计方案和现场情况，确定顶管施工的具体区域。

b. 地质勘察：进行地质勘察，了解地下情况，确定顶管施工的可行性。

c. 施工方案设计：根据地质勘察结果和实际情况，设计顶管施工方案，包括顶管的材料选择、施工工艺等。

d. 安全措施：制定安全措施，确保施工过程中的人员安全。

2. 施工流程a. 确定顶管起点和终点：根据设计方案，确定顶管的起点和终点。

b. 准备材料和设备：准备所需的顶管材料和施工设备，包括顶管机、液压缸等。

c. 预制顶管：在地面上进行顶管的预制工作，包括焊接、涂防腐漆等。

d. 顶管施工：使用顶管机将预制好的顶管顶入地下，确保顶管的准确位置和施工质量。

e. 焊接和验收：对顶管进行焊接工作，确保管道的完整性和密封性，同时进行验收工作。

f. 后续工作：进行顶管施工后的清理工作，包括填土、修复地面等。

3. 质量控制a. 施工人员培训：对施工人员进行培训，确保他们熟悉施工工艺和操作规程。

b. 材料选择：选择符合标准的顶管材料，确保材料的质量和可靠性。

c. 施工监督：设立专门的监督人员，对施工过程进行监督，确保施工质量。

d. 质量检测：对顶管进行质量检测，包括焊接接头的质量、顶管的密封性等。

4. 安全措施a. 安全培训：对施工人员进行安全培训，确保他们了解安全操作规程。

b. 安全设施：设置安全警示标志和隔离带，确保施工区域的安全。

c. 安全监督：设立专门的安全监督人员，对施工过程进行监督，及时发现和处理安全隐患。

污水处理厂顶管施工方案引言污水处理厂在处理污水过程中，顶管施工是至关重要的环节。

顶管施工的质量直接关系到整个污水处理系统的正常运行。

本文将介绍污水处理厂顶管施工方案的关键步骤和注意事项。

施工准备在进行顶管施工之前，施工方案必须经过详细的规划和准备工作。

首先，施工单位应根据具体情况确定顶管的材料、尺寸和施工方式。

其次，需要准备好必要的施工设备和工具，包括挖掘机、焊接设备、电缆等。

最后，施工单位还需制定详细的安全施工方案，确保施工过程安全有序进行。

施工步骤1. 地面准备在开始顶管施工之前，需要清理施工场地，确保地面平整和无障碍物。

施工单位应按照规划要求确定管道敷设的位置和走向。

2. 挖掘根据施工图纸确定的顶管位置，施工人员使用挖掘机开始挖掘深度和宽度符合要求的沟槽。

在挖掘过程中，要注意避免损坏地下管线和设施。

3. 安装完成挖掘后，施工人员按照设计要求将顶管逐段安装到沟槽中，并进行连接。

在安装过程中，要注意管道连接牢固、密封良好。

4. 测试安装完成后，需要进行顶管系统的测试。

包括压力测试、泄漏测试等，确保顶管系统的质量和稳定性。

5. 整理收尾施工完成后，需要对施工现场进行清理整理，清除多余的材料和设备。

确保施工现场整洁有序。

注意事项•施工过程中需要密切关注天气变化，确保施工安全。

•施工单位必须符合相关规范和标准，保证施工质量。

•施工人员需严格遵守安全操作规程，确保施工过程安全无事故。

•施工现场管理人员要加强施工现场监督，及时解决问题和风险。

结语污水处理厂顶管施工是污水处理系统中不可缺少的一环，其施工质量直接影响整个系统的运行效果。

通过本文介绍的污水处理厂顶管施工方案，相信能够帮助施工单位顺利完成顶管施工，确保污水处理系统的正常运行。

污水管线试验段顶进施工方案一、项目背景在城市建设中，污水管线是一个至关重要的基础设施，其稳定性和可靠性对城市的正常运行起着至关重要的作用。

在污水管线建设过程中，试验段顶进施工是一个关键环节，直接影响着管线的质量和使用效果。

因此，制定科学合理的顶进施工方案显得尤为重要。

二、施工方案说明1. 方案设计•确定顶进点：在污水管线试验段中，确定好顶进点的位置是十分关键的。

顶进点的选取需要考虑管线的走向、地形等因素，并通过现场勘测来确定具体位置。

•施工工艺：采用顶进方式对污水管线进行施工。

具体工艺包括顶管机械的选用、注浆质量要求、管道连接和固定等方面的设计。

•施工时间和进度：制定施工时间表和进度安排，保证施工按时完成。

2. 施工流程1.准备工作：包括对顶进点进行勘测、准备好顶管机械和相关配套设备。

2.顶进施工：将顶管机械沿着预定的顶进线路缓慢推进，同时进行管道连接和固定。

3.检测验收：完成顶进后进行管线连接质量检测、结构稳定性检测等，确保施工质量符合标准要求。

三、施工安全措施为确保施工过程安全，需要做好以下几点安全措施： 1. 施工现场安全防护：制定施工现场安全规范，设置安全警示标志，保证人员和设备安全。

2. 作业人员培训：指导施工人员正确使用顶管机械和相关设备，提高操作技能并做好安全培训。

3. 紧急事故处理：制定紧急事故处理预案，做好各种突发事件的应急处置工作，确保施工期间安全可控。

四、预算与经济效益1. 施工费用制定施工方案需要考虑费用支出，包括机械设备租赁费、人员工资、材料费用等，做好预算规划。

### 2. 经济效益通过科学合理的施工方案，提高施工效率，减少各种损耗，降低施工成本，最终实现经济效益的最大化。

五、施工方案的意义与展望污水管线试验段在顶进施工中的具体方案制定，将为城市建设提供更加可靠的基础设施保障，保证污水管线的正常运行。

未来，我们将不断优化施工方案，提高管线建设的质量和可靠性，为城市发展做出更大贡献。
