光电探测器的性能与参数

光电探测器标准
光电探测器的标准通常包括以下几个方面：
响应度：光电探测器产生光电流与入射光功率之比，单位通常为A/W。

响应度与量子效率的大小有关，为量子效率的外在体现。

量子效率：描述光电探测器将光子转换为电子的能力。

暗电流和噪声：在没有光入射的情况下，探测器存在的漏电流被定义为暗电流。

其大小影响着光接收机的灵敏度大小，是探测器的主要指标之一。

等效噪声功率（NEP）：代表光电探测器的噪声水平。

跨阻增益：单位有的是V/A，有的是V/W，意思是输出电压信号幅度除以输入光电流或者光功率。

带宽：带宽是衡量光电探测器响应速度的指标。

输出信号幅度：在高频的光电探测器有的会做限幅处理，只有两三百毫伏，这将影响动态范围。

探测功率过大可能会导致探测器饱和无法探测到真实值，甚至烧坏探测器。

光纤接口还是自由空间光，两种类型的光敏面相差很大。

电源供电，双电源还是单电源。

这些标准因不同的光电探测器和应用而有所不同，选择适合的探测器需要考虑这些因素以达到最佳性能。

光电探测器探测性能多参数分析光电探测器是一种能够将光信号转化为电信号的设备，广泛应用于光通信、光电子学、生物医学等领域。

光电探测器的探测性能对于其应用效果具有重要影响，因此准确分析和评估光电探测器的性能参数是必不可少的。

1. 灵敏度光电探测器的灵敏度是指能够探测到的最小光功率。

通常用单位面积功率密度来表示。

灵敏度越高，意味着该探测器在较弱的光信号条件下仍能正常工作。

灵敏度的高低取决于光电探测器的设计及其所采用的材料。

一种常见的评估指标是光电探测器的响应度。

2. 噪声等效功率噪声等效功率指的是在光电探测器工作状态下，由于设备本身所产生的噪声引入到输出信号中的功率。

噪声等效功率是光电探测器性能的重要参数之一，能够影响到信号与噪声的比值，从而影响信号的清晰度和精确度。

3. 响应时间响应时间是光电探测器从光信号到电信号的转换所需的时间。

这个时间对于对时间精度要求比较高的应用非常重要，如高速通信和光纤通信。

较快的响应时间有助于光电探测器更快地对光信号进行处理和传输。

4. 波长响应特性波长响应特性是指光电探测器对不同波长的光源的响应能力。

由于不同波长的光源具有不同的能量和频率特性，因此光电探测器在不同波长下的响应特性可能有所差异。

光电探测器的波长响应特性需要与具体应用需求匹配。

5. 饱和光功率饱和光功率是指使光电探测器输出信号达到最大值所需输入光功率。

饱和光功率与灵敏度相关，可以用来评估光电探测器的动态范围。

较高的饱和光功率可以使光电探测器在高强度光信号条件下工作稳定。

6. 线性范围光电探测器的线性范围指的是输入光功率的变化范围，使得其输出信号与输入信号之间呈现线性关系。

较宽的线性范围意味着光电探测器能够适应更大范围的输入光功率变化，从而提高测量的精确性和可靠性。

以上介绍的参数只是光电探测器性能分析中的一小部分，还有一些其他的性能指标也是需要考虑的，如扩散响应、非线性特性等。

在实际应用中，根据具体的需求选取相应的参数进行分析和评估是非常重要的。

光电探测器的性能测试与分析光电探测器是一种广泛应用于光学、光电子学、光电通信、生物医学等领域的基础元器件，具有灵敏度高、响应速度快、稳定性好、成本低等优点。

然而，光电探测器的性能测试与分析是确保其正常工作和优化设计的必要步骤。

本文将介绍光电探测器的性能测试与分析方法。

一、光电探测器的基本结构和工作原理光电探测器是一种将光信号转化为电信号的器件，其基本结构包括光敏元件、前置放大电路和输出电路。

光敏元件通常采用半导体材料，如硅、锗、InGaAs等，具有光电转换和放大作用。

前置放大电路主要起放大和滤波功能，能够放大光电信号，并去除其中的杂音和干扰。

输出电路则将放大的信号输出到外部测量仪器或其他电子设备中。

在工作原理上，光电探测器一般采用光电效应或击穿效应。

光电效应是指光子通过光敏元件后形成电子-空穴对，进而产生电流。

击穿效应则是指当光信号足够强时，光敏元件内的电荷载流子得以大量产生，从而使电流产生剧烈变化。

二、光电探测器的性能指标光电探测器的性能指标通常包括以下几个方面：1. 灵敏度：指单位光功率下探测器输出信号的大小，单位一般为安培/瓦特（A/W）。

2. 相应速度：指探测器对光信号的响应速度，单位一般为赫兹（Hz）或皮秒（ps）。

3. 噪音等效功率：指在没有光信号的情况下，探测器输出的随机噪声功率密度，单位一般为瓦特（W）或分贝（dBm）。

4. 动态范围：指探测器能够处理的最大信号与最小信号之间的比值，单位一般为分贝（dB）。

5. 波长响应范围：指探测器对光信号的波长响应区间，单位一般为纳米（nm）。

以上性能指标是评估光电探测器性能好坏的重要标准。

三、光电探测器的性能测试步骤对光电探测器进行性能测试是确保其正常工作和优化设计的必要步骤。

下面介绍典型光电探测器的性能测试步骤：1. 灵敏度测试：将探测器置于恒强光源下，通过测量输出电流和光功率计算灵敏度。

2. 噪音等效功率测试：将探测器置于黑暗环境下，测量输出电流，通过绘制功率谱密度曲线来计算噪声等效功率。

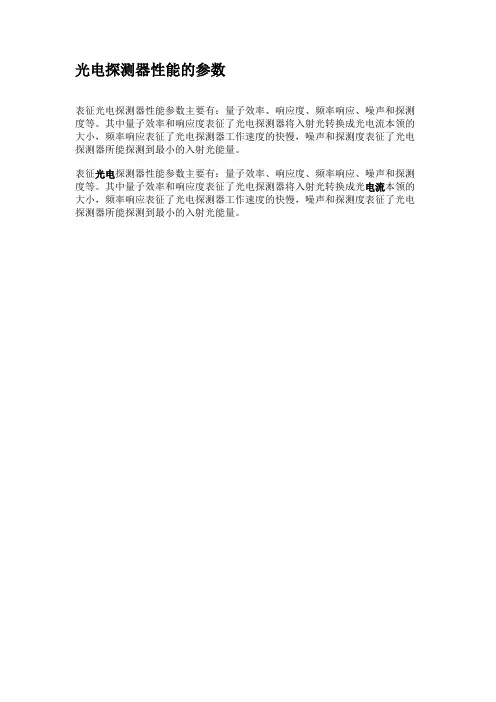

光电探测器性能的参数
表征光电探测器性能参数主要有：量子效率、响应度、频率响应、噪声和探测度等。

其中量子效率和响应度表征了光电探测器将入射光转换成光电流本领的大小，频率响应表征了光电探测器工作速度的快慢，噪声和探测度表征了光电探测器所能探测到最小的入射光能量。

表征光电探测器性能参数主要有：量子效率、响应度、频率响应、噪声和探测度等。

其中量子效率和响应度表征了光电探测器将入射光转换成光电流本领的大小，频率响应表征了光电探测器工作速度的快慢，噪声和探测度表征了光电探测器所能探测到最小的入射光能量。

光电探测器综述摘要：近年来，围绕着光电系统开展了各种关键技术研究，以实现具有高集成度、高性能、低功耗和低成本的光电探测器（Photodetector）及光电集成电路（OEIC）已成为新的重大挑战。

尤其是具有高响应速度，高量子效率和低暗电流的高性能光电探测器，不仅是光通信技术发展的需要，也是实现硅基光电集成的需要，具有很高的研究价值。

本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向，对其的结构、相关工艺和制造的研究具有很重要的现实意义。

关键词：光电探测器，Si ,CMOSAbstrac t: In recent years, around the photoelectric system to carry out the study of all kinds of key technologies, in order to realize high integration, highperformance, low power consumption and low cost of photoelectricdetector (Photodetector) and optoelectronic integrated circuit (OEIC) hasbecome a major new challenge. Especially high response speed ，highquantum efficiency, and low dark current high-performance photodetector,is not only the needs for development of optical communication technology,but also realize the needs for silicon-based optoelectronic integrated,has thevery high research value.This paper reviews the development of differentcharacteristics and results of photodetector for the past decade, and discusses thephotodetector development direction in the next few years,the study of highperformance photoelectric detector, the structure, and related technology,manufacturing, has very important practical significance.Key Word: photodetector, Si ,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用，这主要是基于半导体材料的光生伏特效应，所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。

光电探测器的特性及应用光电探测器是一种能够将光信号转化为电信号的装置，常用于光学和电子领域。

它通过吸收光能量并将其转化为电流信号，实现对光的检测和测量。

光电探测器的特性包括响应速度快、灵敏度高、稳定性好等，因此在各种领域都有广泛的应用。

光电探测器的主要特点如下：1. 响应速度快：光电探测器的响应速度通常在纳秒或更短的时间尺度，具有良好的实时性能。

这使得它们能够用于快速测量和检测领域，例如激光技术和高速通信。

2. 灵敏度高：光电探测器可以检测到非常微弱的光信号，并将其转化为电信号。

一些高灵敏度的探测器甚至能够检测单个光子。

这使得光电探测器在光学显微镜、光通信、光谱分析等领域有重要的应用。

3. 波长范围广：光电探测器的波长响应范围通常从紫外线到红外线，取决于其所使用的材料和结构。

这使得光电探测器能够在不同波段的光信号中进行检测，从而适用于不同领域的应用。

4. 稳定性好：光电探测器能够在长时间使用后保持其性能稳定。

它们对外界环境的变化、温度的影响较小，并且能够简单地进行校准和调整。

因此，光电探测器在工业和科研领域得到广泛应用。

5. 容易集成和使用：光电探测器通常具有较小的尺寸和体积，可以方便地进行集成和使用。

它们可以与其他电子器件相结合，形成各种复杂的光电子系统，并且可以通过简单的电路调节来实现不同的测量模式和功能。

光电探测器的应用非常广泛，以下介绍几个典型的应用领域：1. 光通信：光电探测器是光通信系统中的关键元件之一。

它们能够将光信号转化为电信号，并进行接收、放大和解调，用于实现光纤通信的传输和接收。

光电探测器的高灵敏度和快速响应速度使得光通信系统能够实现高速、高质量的数据传输。

2. 光谱分析：光电探测器可以用于光谱分析和光谱测量领域。

它们能够将光信号转化为电信号，并通过测量光电流的强度和波长来实现光谱测量。

光电探测器在物理、化学、生物科学等领域的光谱分析中得到了广泛的应用。

3. 光学显微镜：光电探测器可以用于光学显微镜系统中，实现对样品中光信号的检测和成像。

光电探测器概述分析光敏元件是光电探测器的核心部件，用于将入射的光能量转换为电能。

常见的光敏元件包括光电二极管、光电倍增管、光电导、光敏晶体等。

其中，光电二极管是最常见的光敏元件，由P型和N型半导体材料组成，当光照射到PN结时，产生光生电流。

光电倍增管是一种具有电子增益的光敏元件，它通过二次发射效应实现光电信号的放大。

光电导是一种基于金属-绝缘-半导体(MIS)结构的光敏元件，光照射到MIS结时，产生的电子流被金属电极捕捉，从而产生电信号。

光敏晶体是一种利用光生载流子的非线性效应来实现光电转换的光敏元件，具有高速响应和高灵敏度的特点。

信号处理电路是光电探测器将光信号转换为电信号后进行进一步处理的电路部分。

常见的信号处理电路包括放大电路、滤波电路、模数转换电路等。

放大电路用于增加光电信号的幅度，以提高信噪比和灵敏度。

滤波电路则用于去除杂散信号和噪声，保留感兴趣的频段信号。

模数转换电路则将模拟电信号转换为数字信号，以便进行数字信号处理和分析。

光电探测器的性能参数主要包括灵敏度、响应时间、线性度、噪声等。

灵敏度是指光电探测器对光信号的敏感程度，一般用电流-光功率转换系数和量子效率来描述。

响应时间是指光电探测器从接收到光信号到产生相应电信号的时间间隔。

线性度是指光电探测器输出的电信号与输入光信号之间的线性关系程度。

噪声是指光电探测器输出电信号中的随机波动，通常分为热噪声、暗电流噪声和光电转换噪声等。

在实际应用中，根据需要选择合适的光电探测器。

有选择的因素包括工作波长范围、动态范围、灵敏度要求、响应速度、稳定性等。

比如，在光通信领域，一般选择具有较高灵敏度和快速响应时间的光电探测器；在光谱分析领域，一般需要选择具有较高线性度和低噪声的光电探测器。

总之，光电探测器是一种重要的光电器件，具有广泛的应用前景。

随着科技的不断进步和需求的不断增长，对光电探测器的性能和特性要求也在不断提高，这就需要不断地研发和创新，以满足不同领域的应用需求。
