高压开关柜分类介绍(带图)

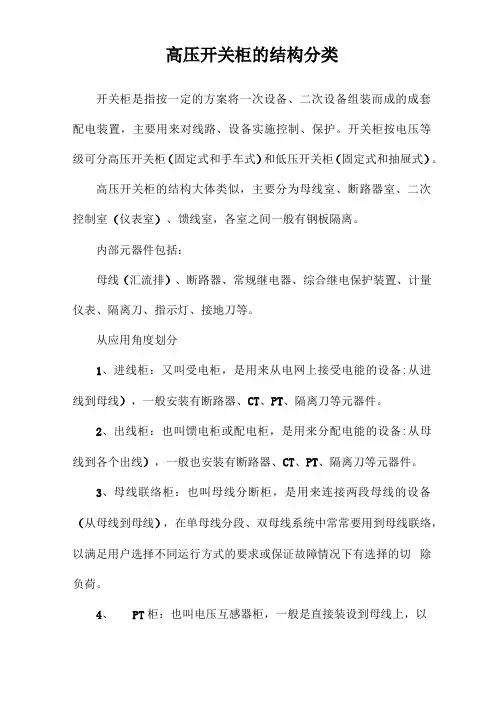

高压开关柜的结构分类开关柜是指按一定的方案将一次设备、二次设备组装而成的成套配电装置，主要用来对线路、设备实施控制、保护。

开关柜按电压等级可分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

高压开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分1、进线柜：又叫受电柜，是用来从电网上接受电能的设备:从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

2、出线柜：也叫馈电柜或配电柜，是用来分配电能的设备:从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

3、母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

4、PT柜：也叫电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

5、隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

6、计量柜：主要用来作计量电能用的千瓦时），又有高压、低压之分，一般安装有隔离开关、熔断器、CT、PT、有功电度表（传统仪表或数字电表）、无功电度表、继电器、以及一些其他的辅助二次设备（如负荷监控仪等）。

7、S VG：静止无功发生器，英文描述为：StaticVarGenerator，简称为SVG。

又称高压动态无功补偿发生装置，或静止同步补偿器。

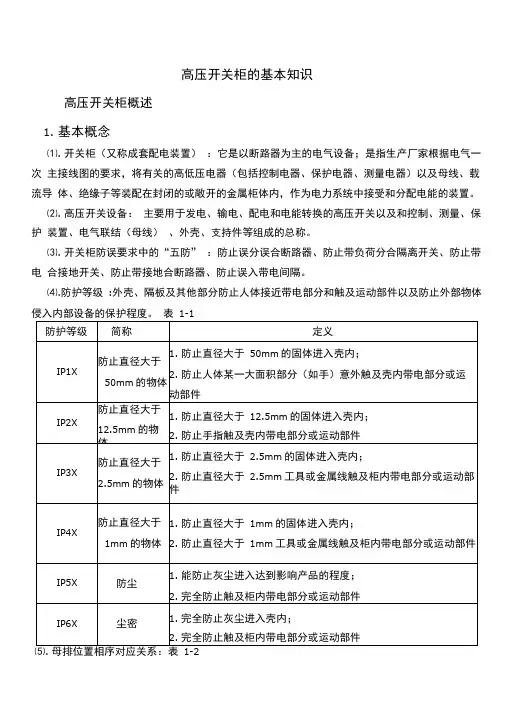

高压开关柜的基本知识高压开关柜概述1.基本概念⑴. 开关柜（又称成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

⑵. 高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

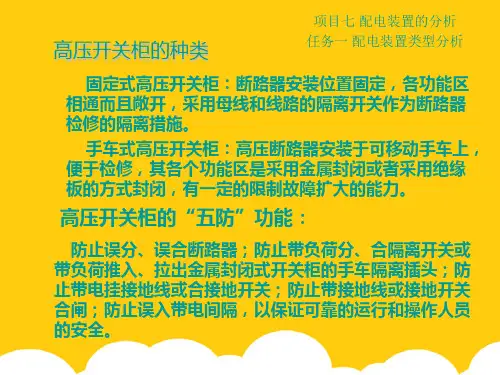

⑶. 开关柜防误要求中的“五防” ：防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。

⑷.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

表1-1⑸. 母排位置相序对应关系：表1-22.开关柜的主要特点⑴.有一、二次方案,这是开关柜具体的功能标志, 包括电能汇集、分配、计量和保护功能电气线路。

一个开关柜有一个确定的主回路（一次回路）方案和一个辅助回路（二次回路）方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

⑵. 开关柜具有一定的操作程序，机械或电气的联锁保证操作程序的正确。

实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。

⑶.具有接地的金属外壳，其外壳有支承和防护作用. 因此要求它应具有足够的机械强度和刚度，保证装置的稳固性, 当柜内产生故障时, 不会出现变形, 折断等外部效应。

同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响; 以及防止设备受到意外的冲击。

⑷. 具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障，要求把电弧故障限制在隔室以内。

⑸.泄压装置：金属封闭式开关柜都有泄压装置，如：手车室、母线室、电缆室，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力时，泄压装置的压力释放金属板将自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。

高压开关柜结构一、KYN高压开关柜（出线柜）结构KYN高压开关柜由固定的柜体和真空断路器手车组成。

就开关柜而言，进线柜或出线柜是基本柜方案，同时有派生方案，如母线分段柜、计量柜、互感器柜等。

此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。

本章以出线柜（如图1）为例说明KYN开关柜结构：外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。

图1 KYN进线或出线柜基本结构剖面图A、母线室B、断路器室C、电缆室D、低压室1、母线2、绝缘子3、静触头4、触头盒5、电流互感器6、接地开关7、电缆终端8、避雷器9、零序电流互感器 10、断路器手车 10.1、滑动把手 10.2、锁键（联到滑动把手） 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15.1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17.1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20.3、锁舌1. 外壳和隔板开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。

三个高压室的顶部都装有压力释放板。

出现内部故障时，高压室内气压升高，由于柜门已可靠密封，高压气体将冲开压力释放板释放出来。

相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电弧贯穿熔化。

低压室D装配成独立隔室，与高压区域分隔开。

隔板将断路器室B和电缆室C隔开，即使断路器手车移开（此时活门会自动关闭），也能防止操作者触及母线室A和电缆室C内的带电部分。

卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。

2. 开关柜面板开关柜面板分为二部分：仪表门，开关仪表门。

仪表门主要完成仪表检测、带电检测、信号灯监视和就地电气操作；开关仪表门主要完成开关接地开关的就地机械操作。

图2 开关柜面板1 仪表；2 电磁分合闸按钮；3 机械分合闸按钮；4名牌；5 丝杆机构手柄插口；6 观察窗；7 柜内照明开关；8 高压带电显示；9 指示灯；10 电气接线图；11 接地开关操作插3. 断路器室断路器手车装在有导轨的断路器室B内，可在运行、试验（隔离）两个不同位置之间移动。

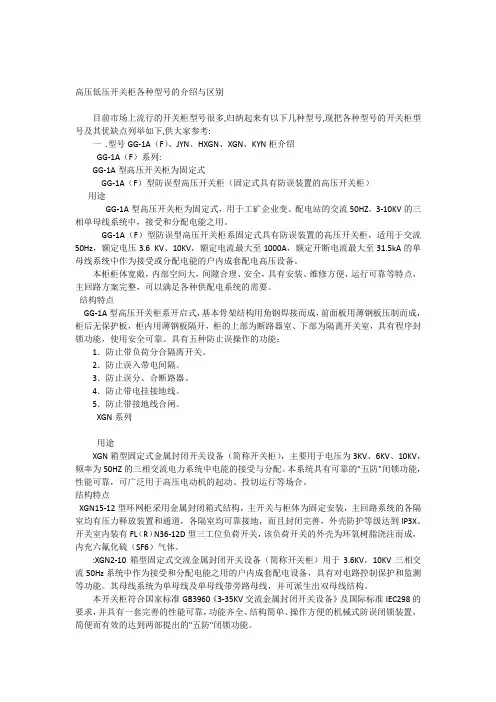

高压低压开关柜各种型号的介绍与区别目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一.型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍GG-1A（F）系列:GG-1A型高压开关柜为固定式GG-1A（F）型防误型高压开关柜（固定式具有防误装置的高压开关柜）用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。

GG-1A（F）型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。

本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。

结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。

具有五种防止误操作的功能：1．防止带负荷分合隔离开关。

2．防止误入带电间隔。

3．防止误分、合断路器。

4．防止带电挂接地线。

5．防止带接地线合闸。

XGN系列用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。

本系统具有可靠的"五防"闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。

结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。

开关室内装有FL（R）N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。

高压开关柜图解分析设备简介开闭所设备主要由三部分组成①高压开关柜：进、出线柜；计量柜；PT柜；隔离柜；联络柜；所变柜②微机后台监控系统：工控微机；KLD-2000监控软件； KLD-9200系列微机保护装置③直流系统：GZD30-100/220直流屏与电池屏高压开关柜功能划分进、出线柜主要功能:通过柜内真空断路器来接通或断开高压回路，进线柜作用是对开闭所10KV高压电源的接通和断开，三部开闭所高压进线上一级是利民站530和567两条线路；出线柜作用是从开闭所向各配电室变压器送电。

高压柜功能划分计量柜通过柜内精度较高的电压及电流互感器来测量线路中的电度（现未接电度表）。

其互感器手车串联在高压回路中，手车必须在接通位置时后方高压回路才能得电。

高压柜功能划分PT柜通过柜内PT手车来提供给线路中的电度表、综合保护装置测量及保护电压信号。

高压柜功能划分联络、隔离柜主要功能:通过柜内真空断路器或隔离手车接通或断开高压回路。

隔离柜必须在接通位置时联络柜真空断路器才能合闸。

高压柜功能划分所变柜主要功能:通过柜内变压器（10KV/400V）为高压柜及开闭所提供专用动力及照明电源。

一、高压柜原理及构造高压开关柜柜体主要分为四个隔室①继电仪表隔室②断路器隔室③电缆隔室④母线隔室（信号母线隔室在继电仪表隔室与柜顶夹层中）1、设备结构⑴继电仪表隔室⑵断路器隔室2、设备原理（工作方式）分闸操作原理合闸动作完成后，按分闸按钮，分闸半轴在脱扣力的作用下逆时针旋转，半轴对先导分闸脱扣掣子的约束解除，机构主轴在触头压簧和分闸弹簧的作用下，作顺时针旋转，真空灭弧室的动导电杆在主轴四连杆机构及绝缘拉杆的带动下向下运动，实现断路器分闸。

3、安全注意事项倒闸操作必须执行操作票制度倒闸操作必须有两人进行；一人唱票、监护，另一人复诵命令、操作。

操作者必须使用必要的、合格的绝缘安全用具和防护安全用具。

3、简单的异常处理例如：故障跳闸首先将断路器小车摇出，到实验位置，合上接地刀，进行故障分析、处理，必须查明原因后方可恢复送电。

高压开关柜简介第一章 高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。

4.母排位置相序对应关系：表1-1母线安装相互位置相别 漆色垂直 水平 引下线 A相 黄 上 远 左B相 绿 中 中 中C相 红 下 近 右5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

表1-2防护等级 简 称 定 义IP1X 防止直径大于50mm的物体 1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X 防止直径大于12.5mm的物体 1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X 防止直径大于2.5mm的物体 1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体 1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防 尘 1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘 密 1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
