高压开关柜分类

高压开关柜组成及分类高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按电压等级在3.6KV～550KV的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作操作结构、高压防爆配电装置和高压开关柜等几大类。

一、开关柜的组成开关柜应满足GB3906-1991«3-35KV交流金属标准封闭开关设备»标准的有关要求。

通常高压开关柜是指由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装置。

柜内空间以空气、复合绝缘材料或SF6气体等绝缘物质作为介质，用作接受和分配电网的三相电能的装置。

1.柜体材料a)冷轧钢板或角钢（用于焊接柜）b)敷铝锌钢板或镀锌钢板（用于组装柜）c)不锈钢板（不导磁性）d)铝板（不导磁性）2.柜体功能单元，如图示-1a)主母线室（一般主母线布置按“品”字形或“1”字形两种结构），见部位Ab)断路器室,见B位置c)电缆室，C标示位置d)继电器和仪表室，D位置e)柜顶小母线室3.电器元件柜内常见一次电器元件（主回路设备）：序号元件示例型号1 电流互感器CT LZZBJ9-102 电压互感器PT JDZ-103 接地开关JN15-124 避雷器HY5WS单相型，TBP、JBP组合型5 隔离开关GN19-126 高压断路器少油型（S）；真空型（Z）；SF6型（L）7 高压接触器JCZ3-10D/400A8 高压熔断器RN2-129 变压器SC(L)系列干变；S系列油变10 高压带电显示器DXN-Q型11 绝缘件穿墙套管、触头盒、绝缘子、绝缘热缩护套12 高压电抗器串联型CKSG和启动电动机型QKSG13 负荷开关FN26-12(L)14 高压单相并联电容器BFF12-30-1柜内常用的二次元件，常见的如下序号元件电气符号1 继电器KA2 电度表PJ/PJR3 电流表PA4 电压表PV5 功率表PW/PR6 功率因数表PPF7 频率表PF8 熔断器FU9 空气开关QF10 转换开关SH11 信号灯HL12 电阻R13 按钮SB14 微机综保In二、高压开关柜分类1.按断路器安装方式分为移开式（手车式）、固定式移开式或手车式（用Y表示）：表示柜内的主要电器元件（如断路器）是安装在可抽出的手车上的，由于手车柜有很好的互换性，因此可以大大提高供电的可靠性，常用的手车类型有：隔离手车、记量手车、断路器手车、PT手车、电容器手车、所用变手车等，如KYN28A-12。

高压开关柜的分类
高压开关柜（High Voltage Switchgear）是一种用于接通、切断、调节和保护电力系统中电力设备的开关设备。

根据工作压力、主要功
能及结构特点，高压开关柜可以分为多种类型，主要有：
1、晶闸管式高压开关柜：主要由晶闸管、隔离开关和熔断器构成，它的主要功能是对电力系统进行熔断和隔离，也可以作为保护电力系
统其他设备的开关设备。

2、拉线式高压开关柜：由拉线式隔离开关和熔断器构成，主要用
于高压电力系统的熔断和隔离功能，也可以作为保护设备的开关设备。

3、步进式高压开关柜：步进式高压开关柜是一种综合性的高压开
关柜，由隔离开关、晶闸管和熔断器等构成，用于高压电力系统的开
关操作以及电力设备的保护。

4、系列接触式高压开关柜：系列接触式高压开关柜主要由支路电
抗器、变压器、熔断器和熔断控制器等构成，它是用于调节电压和保
护电力设备的高压开关柜。

5、中性点高压开关柜：中性点高压开关柜是一种专门用于测量三
相电压的高压开关柜，由三相电流变换器、隔离开关和熔断器构成，
可用于保护接地线和电力设备。

6、插入式高压开关柜：插入式高压开关柜由插入式隔离开关和熔
断器构成，主要用于实现电力设备的熔断和隔离，广泛应用于各种高
压电力系统。

开关柜知识介绍高压开关柜的概念：由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器以及控制、测量、保护、调节装置、内闻连接件、辅件外壳和支持件等组成的成套配电装置，其内的空间以空气或复合绝缘材料作为介质，高压开关柜的作用是用作接受和分配三相电能。

一、高压开关柜的分类：1、按柜体结构特点：可分为开启式和封闭式。

开启式开关柜的高压母线外露。

柜内各元件也不隔开，结构简单；造价低,（如我厂生产的GG1A，GBC-40.5）。

封闭式开关柜其母线、电缆头、断路器和测量仪表等均被相互隔开，运行较安全，可防止事故扩大（如我厂生产的大部分类型：XGN2-10，KYN29-10，JYN-40.5，XGN17-40.5，KYN10-40.5，KYN37-40.5等）2、按元件的固定特点可分为固定式和手车式.固定式的全部电气设备均固定在柜内,如GG1A,XGN2,XGN17.手车式开关柜的断路器及其操作机构(有时包括电流互感器、仪表等)装在可以从柜内拉出的小车上，便于检修和更换元件。

断路器在柜内插入式触头与固定在柜内的电路连接，相当于隔离开关：如KYN29，8BK80，KYN1-12，KYN37-40.5，JYN-40.5，GBC-40.5，KYN10–40.5等。

二、原则上任何开关柜都必须满足下列五防要求1、防止误拉、误合断路器2、防止带负荷误拉、误合隔离开关3、防止带电关合接地开关4、防止接地开关闭合时接通电源5、防止误入带电间隔关（GN30），JSXGN隔离开关操作盘（联锁相对集成，专业化生产）以及断路器固定化安装（可避免手车式动静触头发热而破坏绝缘导致事故发生）。

所配断路器型式灵活，可配ZN63、VS1、ZN40、ZN41A、ZN28、固封式断路器、断路器电流从630A-4000A均可，所配机构可一体化，也可配CD10、CT10 单独外挂，各隔离室相对独立，有专用的泄压通道，外壳防护等级较高（IP2X）；有专门的接地系统（前框架底部有贯穿的TMY-30*8的接地铜排）和良好的五防系统。

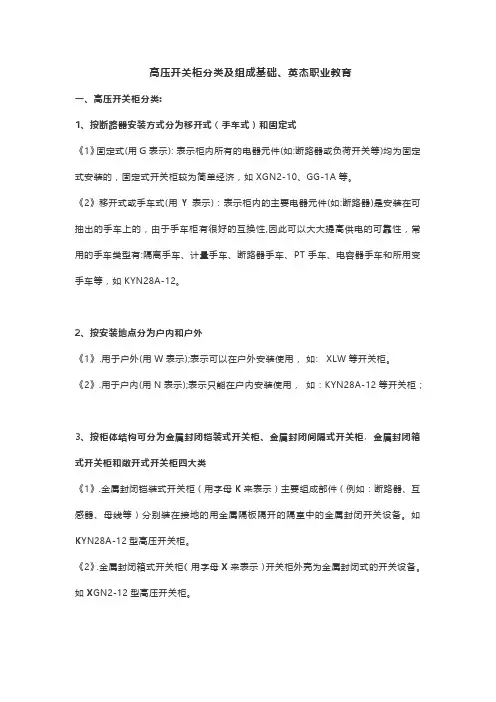

高压开关柜分类及组成基础、英杰职业教育一、高压开关柜分类:1、按断路器安装方式分为移开式（手车式）和固定式《1》固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A等。

《2》移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如KYN28A-12。

2、按安装地点分为户内和户外《1》.用于户外(用W表示);表示可以在户外安装使用，如: XLW等开关柜。

《2》.用于户内(用N表示);表示只能在户内安装使用，如：KYN28A-12等开关柜；3、按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类《1》.金属封闭铠装式开关柜（用字母K来表示）主要组成部件（例如：断路器、互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。

如K YN28A-12型高压开关柜。

《2》.金属封闭箱式开关柜（用字母X来表示）开关柜外壳为金属封闭式的开关设备。

如X GN2-12型高压开关柜。

《3》.金属封闭间隔式开关柜（用字母J来表示）与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。

如J YN2-12型高压开关柜。

《4》.敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。

如GG-1A(F)型高压开关柜。

二、开关柜的组成；开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。

柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

高压开关柜的结构分类开关柜是指按一定的方案将一次设备、二次设备组装而成的成套配电装置，主要用来对线路、设备实施控制、保护。

开关柜按电压等级可分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

高压开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分1、进线柜：又叫受电柜，是用来从电网上接受电能的设备:从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

2、出线柜：也叫馈电柜或配电柜，是用来分配电能的设备:从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

3、母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

4、PT柜：也叫电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

5、隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

6、计量柜：主要用来作计量电能用的千瓦时），又有高压、低压之分，一般安装有隔离开关、熔断器、CT、PT、有功电度表（传统仪表或数字电表）、无功电度表、继电器、以及一些其他的辅助二次设备（如负荷监控仪等）。

7、S VG：静止无功发生器，英文描述为：StaticVarGenerator，简称为SVG。

又称高压动态无功补偿发生装置，或静止同步补偿器。

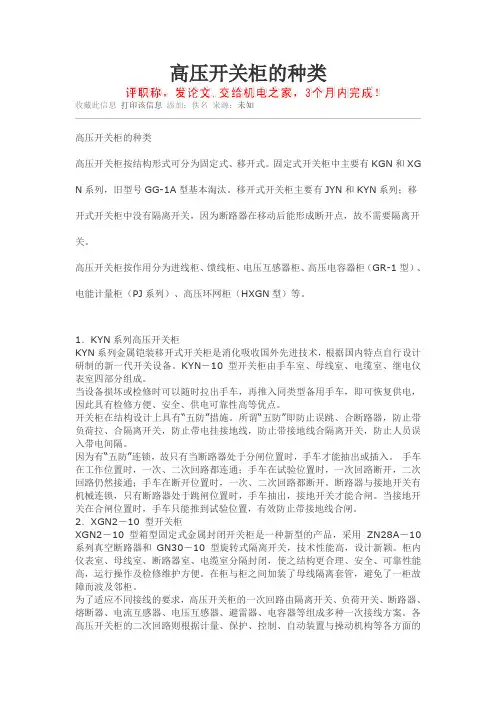

高压开关柜的种类收藏此信息打印该信息添加：佚名来源：未知高压开关柜的种类高压开关柜按结构形式可分为固定式、移开式。

固定式开关柜中主要有KGN和XG N系列，旧型号GG-1A型基本淘汰。

移开式开关柜主要有JYN和KYN系列；移开式开关柜中没有隔离开关，因为断路器在移动后能形成断开点，故不需要隔离开关。

高压开关柜按作用分为进线柜、馈线柜、电压互感器柜、高压电容器柜（GR-1型）、电能计量柜（PJ系列）、高压环网柜（HXGN型）等。

1．KYN系列高压开关柜KYN系列金属铠装移开式开关柜是消化吸收国外先进技术，根据国内特点自行设计研制的新一代开关设备。

KYN－10 型开关柜由手车室、母线室、电缆室、继电仪表室四部分组成。

当设备损坏或检修时可以随时拉出手车，再推入同类型备用手车，即可恢复供电，因此具有检修方便、安全、供电可靠性高等优点。

开关柜在结构设计上具有“五防”措施。

所谓“五防”即防止误跳、合断路器，防止带负荷拉、合隔离开关，防止带电挂接地线，防止带接地线合隔离开关，防止人员误入带电间隔。

因为有“五防”连锁，故只有当断路器处于分闸位置时，手车才能抽出或插入。

手车在工作位置时，一次、二次回路都连通；手车在试验位置时，一次回路断开，二次回路仍然接通；手车在断开位置时，一次、二次回路都断开。

断路器与接地开关有机械连锁，只有断路器处于跳闸位置时，手车抽出，接地开关才能合闸。

当接地开关在合闸位置时，手车只能推到试验位置，有效防止带接地线合闸。

2．XGN2－10 型开关柜XGN2－10 型箱型固定式金属封闭开关柜是一种新型的产品，采用ZN28A－10系列真空断路器和GN30－10 型旋转式隔离开关，技术性能高，设计新颖。

柜内仪表室、母线室、断路器室、电缆室分隔封闭，使之结构更合理、安全、可靠性能高，运行操作及检修维护方便。

在柜与柜之间加装了母线隔离套管，避免了一柜故障而波及邻柜。

为了适应不同接线的要求，高压开关柜的一次回路由隔离开关、负荷开关、断路器、熔断器、电流互感器、电压互感器、避雷器、电容器等组成多种一次接线方案。

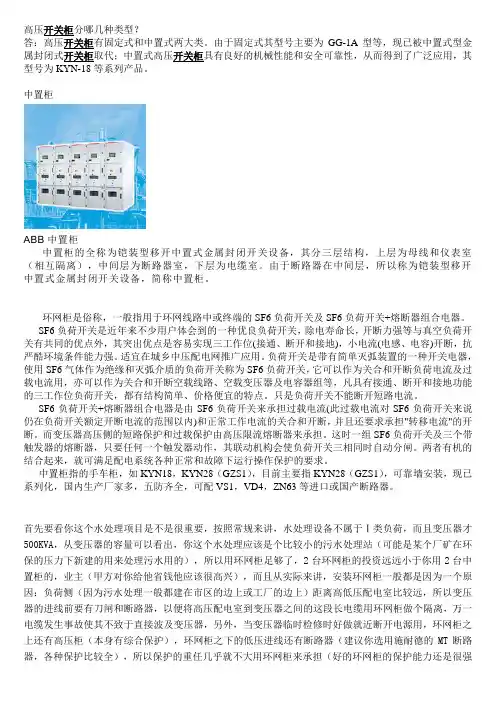

高压开关柜分哪几种类型？答：高压开关柜有固定式和中置式两大类。

由于固定式其型号主要为GG-1A型等，现已被中置式型金属封闭式开关柜取代；中置式高压开关柜具有良好的机械性能和安全可靠性，从而得到了广泛应用，其型号为KYN-18等系列产品。

中置柜ABB中置柜中置柜的全称为铠装型移开中置式金属封闭开关设备，其分三层结构，上层为母线和仪表室（相互隔离），中间层为断路器室，下层为电缆室。

由于断路器在中间层，所以称为铠装型移开中置式金属封闭开关设备，简称中置柜。

环网柜是俗称，一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器。

SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。

适宜在城乡中压配电网推广应用。

负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。

只是负荷开关不能断开短路电流。

SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断，并且还要求承担"转移电流"的开断。

而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。

这时一组SF6负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。

两者有机的结合起来，就可满足配电系统各种正常和故障下运行操作保护的要求。

中置柜指的手车柜，如KYN18，KYN28（GZS1），目前主要指KYN28（GZS1），可靠墙安装，现已系列化，国内生产厂家多，五防齐全，可配VS1，VD4，ZN63等进口或国产断路器。

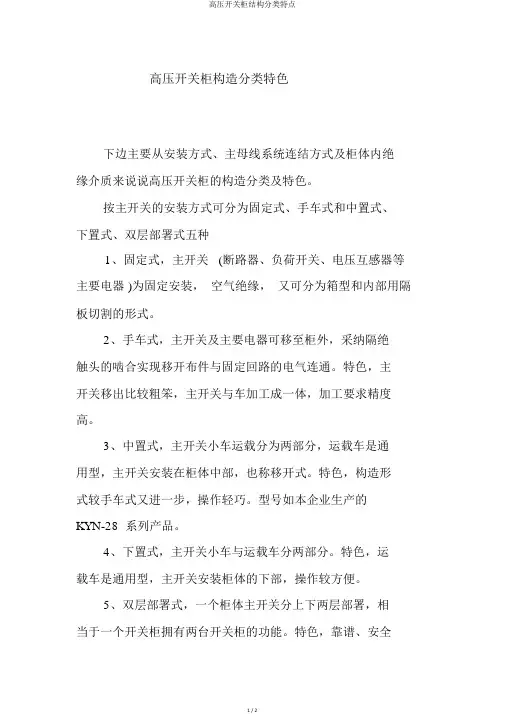

高压开关柜构造分类特色下边主要从安装方式、主母线系统连结方式及柜体内绝缘介质来说说高压开关柜的构造分类及特色。

按主开关的安装方式可分为固定式、手车式和中置式、下置式、双层部署式五种1、固定式，主开关(断路器、负荷开关、电压互感器等主要电器 )为固定安装，空气绝缘，又可分为箱型和内部用隔板切割的形式。

2、手车式，主开关及主要电器可移至柜外，采纳隔绝触头的啮合实现移开布件与固定回路的电气连通。

特色，主开关移出比较粗笨，主开关与车加工成一体，加工要求精度高。

3、中置式，主开关小车运载分为两部分，运载车是通用型，主开关安装在柜体中部，也称移开式。

特色，构造形式较手车式又进一步，操作轻巧。

型号如本企业生产的KYN-28 系列产品。

4、下置式，主开关小车与运载车分两部分。

特色，运载车是通用型，主开关安装柜体的下部，操作较方便。

5、双层部署式，一个柜体主开关分上下两层部署，相当于一个开关柜拥有两台开关柜的功能。

特色，靠谱、安全均有所保证，节俭占地面积，经济性好。

按主母线系统可分为单母线、单母线带旁路母线、双母线三种1、单母线，开关柜基本母线型，特色，检修开关和母线时，对负荷停电。

2、单母线带旁路母线，有主母线和旁路母线。

特色，检修主开关时，可由旁路开关经旁路母线对负荷停电。

3、双母线，拥有两路母线。

特色，当一路母线退出时，可由别一路母线供电。

按柜体内绝缘介质可分为空气绝缘和复合绝缘两种1、空气绝缘，极间和极对地的绝缘强度靠空气绝缘来保证。

特色，绝缘稳固性好，造价低，体积稍大。

2、复合绝缘，极间和极对地的绝缘强度靠固体板料加较小的空气绝缘来保证。

特色，柜体体积大，造价高。

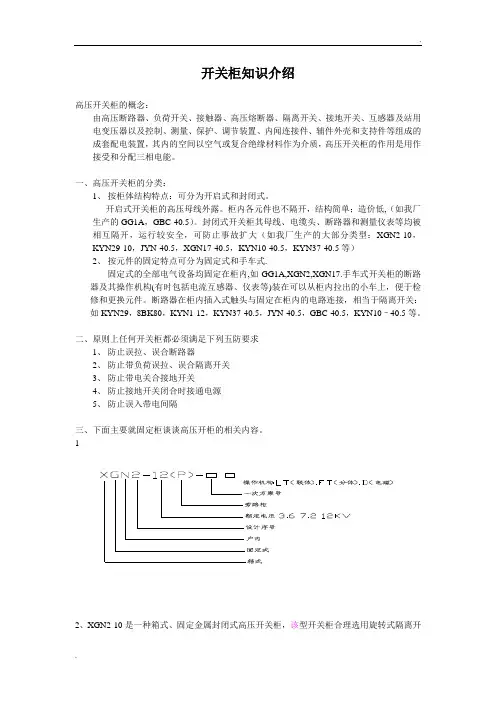

开关柜知识介绍高压开关柜的概念：由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器以及控制、测量、保护、调节装置、内闻连接件、辅件外壳和支持件等组成的成套配电装置，其内的空间以空气或复合绝缘材料作为介质，高压开关柜的作用是用作接受和分配三相电能。

一、高压开关柜的分类：1、按柜体结构特点：可分为开启式和封闭式。

开启式开关柜的高压母线外露。

柜内各元件也不隔开，结构简单；造价低,（如我厂生产的GG1A ，GBC-40.5）。

封闭式开关柜其母线、电缆头、断路器和测量仪表等均被相互隔开，运行较安全，可防止事故扩大（如我厂生产的大部分类型：XGN2-10 ，KYN29-10 ，JYN-40.5，XGN17-40.5 ，KYN10-40.5 ，KYN37-40.5 等）2、按元件的固定特点可分为固定式和手车式.固定式的全部电气设备均固定在柜内,如GG1A,XGN2,XGN17. 手车式开关柜的断路器及其操作机构(有时包括电流互感器、仪表等)装在可以从柜内拉出的小车上，便于检修和更换元件。

断路器在柜内插入式触头与固定在柜内的电路连接，相当于隔离开关：如KYN29 ，8BK80 ，KYN1-12 ，KYN37-40.5 ，JYN-40.5，GBC-40.5 ，KYN10 –40.5 等。

二、原则上任何开关柜都必须满足下列五防要求1、防止误拉、误合断路器2、防止带负荷误拉、误合隔离开关3、防止带电关合接地开关4、防止接地开关闭合时接通电源5、防止误入带电间隔三、下面主要就固定柜谈谈高压开柜的相关内容。

12、XGN2-10 是一种箱式、固定金属封闭式高压开关柜，该型开关柜合理选用旋转式隔离开关（GN30），JSXGN 隔离开关操作盘（联锁相对集成，专业化生产）以及断路器固定化安装（可避免手车式动静触头发热而破坏绝缘导致事故发生）。

所配断路器型式灵活，可配ZN63、VS1、ZN40、ZN41A 、ZN28、固封式断路器、断路器电流从630A-4000A 均可，所配机构可一体化，也可配CD10 、CT10 单独外挂，各隔离室相对独立，有专用的泄压通道，外壳防护等级较高（IP2X ）；有专门的接地系统（前框架底部有贯穿的TMY-30*8 的接地铜排）和良好的五防系统。

高压开关柜型号含义高压开关柜按结构可分为固定式和手车式两大类型。

我国为了采用IEC标准，目前广泛使用的固定式高压配电柜KGN—10型销装固定式金属封闭式配电柜将取代(6—lA等型，并将以KYN—lo型和JYN—10型取代GC，10型。

这种配电柜适用于工矿企业变电站电压3—10kv单母线系统作为接受和分配电能。

高压开关柜型号含义如下：1．固定式固定式高压开关柜多为金属封闭式开关柜，现场安装，工作量较大，检修不便。

但其制造工艺简单，节省钢材，价格便宜，因而一般工厂和大型建筑设施多采用固定式开关柜。

金属封闭式配电柜内用钢板隔分开为3个部分，上部是主母线和母线隔离开关，中部为少油断路器，下部为线隔离开关，正面左上方为继电器室，下方为端子室，左佣端子板上装有油断路器。

用来隔离开关的操动机构及其机械的电气连锁装置。

固定式开关柜的主要开关设备一般可选用sN系列的少油断路器或ZN系列的真空断路器，靠墙安装。

2．手车式手车式高压开关柜由手车室、主母线室、小母线室、仪表继电器室、电流互感器室组成。

其特点是断路器及操作机构均装于车上，检修时特小车拉出柜外，推人同类型的备用小车，使维修和供电两不误，不但维修安全，又减少了停电时间。

手车式开关柜的主要开关设备一般可选用zN系列的真空断路器，该型开关柜为户内装置，不靠墙安装。

3．金属销装移开式金属销装移开式高压开关柜结构上分为柜体和可移开部件(小车)两部分。

柜体是由薄钢板构件组成的装配式结构，柜内由接地的薄钢板分闲为主母线室、小车室、电缆(电流互感器)室、继电器室。

小车是悬挂中置式结构，小车的滚轮、导向装置、接地装置等均设置在小车的两佣中间。

根据小车所配置的主回路电器的不同，小车可分为断路器小车、电压互感器小车、隔离小车和计量小车。

4．高压开关柜的“五防”功能(1)防止误跳、误合断路器；(2)防止带负荷分、合隔离开关：(3)防止带电拆挂地线；(4)防止带接地线合隔离开关；(5)防止人员误人带电间隔。

干货！高压开关柜总结大全高压开关柜有哪几种类型？它们之间有什么区别？高压开关柜有三种类型，即铠装式高压开关柜、间隔式高压开关柜、箱式高压开关柜。

高压开关柜总的技术要求是什么？高压开关柜总的技术要求是：安全可靠、技术先进、结构合理、经济耐用、使用方便、维护简单、美观大方。

高压开关柜中主回路是通过什么形式接地的？他们应具备什么样的防误闭锁功能？高压开关柜中主回路是通过接地开关接地的。

它具有机械的防误闭锁功能，当断路器处于工作位置时，接地开关不能合闸；接地开关合闸时，断路器不能合闸，或断路器手车不能推入柜内。

高压开关柜的铭牌应包括哪些主要内容？高压开关柜的铭牌应包括以下内容：制造厂名称或商标、型号、名称、制造日期、出厂编号、主要的额定参数、防护等级、标准号。

主要额定参数包括额定电压、电流、主母线额定电流、额定短时耐受电流、额定峰值耐受电流、额定短路开断电流和额定充气压力（如有的话）。

10KV级户内高压开关柜中瓷绝缘和有机绝缘的爬电比距1KV各应不小于多少mm?凝露型的爬电比距瓷绝缘不小于14mm/KV，有机绝缘不小于16mm/KV。

不凝露型的爬电比距瓷绝缘不小于12mm/KV，有机绝缘不小于14mm/KV。

高压开关柜中同额定参数和结构的手车是否需要互换？为什么？需要互换。

因为一个变、配电站中同额定参数和结构的手车较多，在某一台出现故障时，可以迅速地用备用车进行替换，恢复送电。

试述移开式高压开关柜“五防”闭锁的内容及意义？其中防止带电挂接地线（或合接地开关）项的工作原理是什么？“五防”闭锁内容为：⑴防止带负荷抽出和插入一次隔离触头。

⑵防止带接地线合闸和带电合接地开关。

⑶防止误入高压带电间隔。

⑷防止手车在工作位置拔出二次接线头。

⑸采用带功能钥匙控制开关或绝缘提示牌等手段，防止误拉误合断路器。

采用带“五防”的开关柜，可有效地防止各种人为事故的发生，保障人民生命财产的安全。

防止带接地线合闸和带电合接地开关：当手车退至试验位置时，接地联锁闭锁，使手车不能推进到工作位置，避免了接地开关接地时送电的可能性，即防止了带接地线合闸的误操作事故。
