高压开关柜基本组成和分类

加绝缘防护措施。

3.环境湿度: 日平均值不大于95%，月平均值不大于90%。

4.地震烈度: 不超过8度。

5.其它条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

第二章高压开关柜组成及分类一、开关柜的组成；开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。

柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

★ .柜体的材料: 1).冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3).不锈钢板(不导磁性).4).铝板((不导磁性).★.柜体的功能单元：1).主母线室(一般主母线布置按“品”字形或“1”字形两种结构2).断路器室3).电缆室4).继电器和仪表室5).柜顶小母线室6).二次端子室★.柜内电器元件：1. 柜内常用一次电器元件（主回路设备）常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如：JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1] 等等2.柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备:1.继电器2.电度表3.电流表4.电压表5.功率表6.功率因数表7.频率表8.熔断器9.空气开关10.转换开关11.信号灯12.电阻13.按钮14.微机综合保护装置等等。

10KV配电室开关柜的组成及作用讲解1.进线柜进线柜是10KV配电室开关柜的重要组成部分，用于将10KV高压电源引入配电室。

进线柜通常包括高压隔离开关、电流互感器、电压互感器等元件。

高压隔离开关用于切断或连接电源，保证电源的输入和输出。

电流互感器和电压互感器用于对电流和电压进行测量和监控，保证进入配电室的电源安全可靠。

2.母线柜母线柜是10KV配电室开关柜的核心部分，用于将进线柜引入的电源分配到各个出线柜。

母线柜通常包括主母线和分支母线。

主母线用于将电源信号分配到各个分支母线上，分支母线则将电源信号进一步分配到各个出线柜上。

母线柜能够根据需要实现分段并联、或者汇流排供电，确保每个出线柜能够获得稳定可靠的电源供应。

3.出线柜出线柜用于将母线柜分配的电源供应给各个电器设备。

出线柜通常包括断路器、熔断器、负荷开关等元件。

断路器用于进行电源的开关控制，保证电源的开闭操作。

熔断器用于保护电源和设备免受短路和过载等电力故障的影响。

负荷开关用于将电源供应连接到各个负荷设备上，实现对负荷设备的开关控制。

4.电缆接地柜电缆接地柜用于将配电设备的杂散电流引入地下，保证设备的安全运行。

电缆接地柜通常包括接地开关、接地电流互感器等元件。

接地开关用于接地电源信号，将杂散电流引导到地下，有效降低电压和漏电流水平。

接地电流互感器用于对接地电流进行测量和监控，确保接地系统的运行安全可靠。

综上所述，10KV配电室开关柜由进线柜、母线柜、出线柜和电缆接地柜等组成。

进线柜将10KV高压电源引入配电室，母线柜将电源分配到各个出线柜，出线柜将电源供应给负荷设备，电缆接地柜用于引导杂散电流。

通过这些组成部分的协同作用，10KV配电室开关柜能够实现对电源的有效控制和分配，确保电力系统的安全稳定运行。

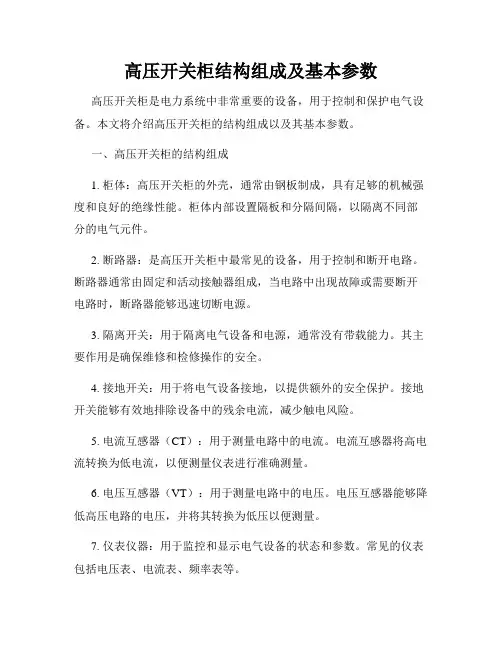

高压开关柜结构组成及基本参数高压开关柜是电力系统中非常重要的设备，用于控制和保护电气设备。

本文将介绍高压开关柜的结构组成以及其基本参数。

一、高压开关柜的结构组成1. 柜体：高压开关柜的外壳，通常由钢板制成，具有足够的机械强度和良好的绝缘性能。

柜体内部设置隔板和分隔间隔，以隔离不同部分的电气元件。

2. 断路器：是高压开关柜中最常见的设备，用于控制和断开电路。

断路器通常由固定和活动接触器组成，当电路中出现故障或需要断开电路时，断路器能够迅速切断电源。

3. 隔离开关：用于隔离电气设备和电源，通常没有带载能力。

其主要作用是确保维修和检修操作的安全。

4. 接地开关：用于将电气设备接地，以提供额外的安全保护。

接地开关能够有效地排除设备中的残余电流，减少触电风险。

5. 电流互感器（CT）：用于测量电路中的电流。

电流互感器将高电流转换为低电流，以便测量仪表进行准确测量。

6. 电压互感器（VT）：用于测量电路中的电压。

电压互感器能够降低高压电路的电压，并将其转换为低压以便测量。

7. 仪表仪器：用于监控和显示电气设备的状态和参数。

常见的仪表包括电压表、电流表、频率表等。

二、高压开关柜的基本参数1. 额定电压：指高压开关柜能够正常运行的额定电压，通常以千伏（kV）为单位，如10kV、35kV等。

2. 额定电流：指高压开关柜能够正常承载的最大电流，通常以安（A）为单位，如1000A、2000A等。

3. 额定短时耐受电流：指高压开关柜在一定时间内能够承受的短时过载电流，通常以千安（kA）为单位，如20kA、50kA等。

4. 额定短路关合电流：指高压开关柜在短路故障时能够承受的最大电流，通常以千安（kA）为单位，如40kA、80kA等。

5. 隔离开关的负荷开断电流：指隔离开关在分断负荷电流时能够承受的最大电流，通常以安（A）为单位。

6. 断路器的开断能力：指断路器在断开短路电流时能够承受的最大电流，通常以千安（kA）为单位。

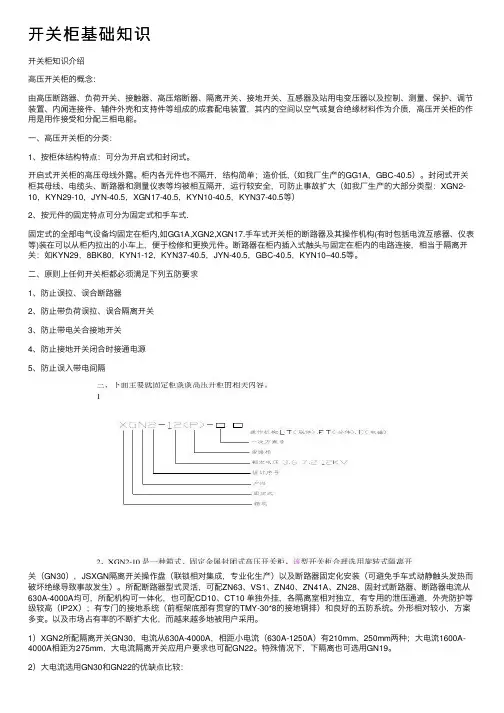

开关柜基础知识开关柜知识介绍⾼压开关柜的概念：由⾼压断路器、负荷开关、接触器、⾼压熔断器、隔离开关、接地开关、互感器及站⽤电变压器以及控制、测量、保护、调节装置、内闻连接件、辅件外壳和⽀持件等组成的成套配电装置，其内的空间以空⽓或复合绝缘材料作为介质，⾼压开关柜的作⽤是⽤作接受和分配三相电能。

⼀、⾼压开关柜的分类：1、按柜体结构特点：可分为开启式和封闭式。

开启式开关柜的⾼压母线外露。

柜内各元件也不隔开，结构简单；造价低,（如我⼚⽣产的GG1A，GBC-40.5）。

封闭式开关柜其母线、电缆头、断路器和测量仪表等均被相互隔开，运⾏较安全，可防⽌事故扩⼤（如我⼚⽣产的⼤部分类型：XGN2-10，KYN29-10，JYN-40.5，XGN17-40.5，KYN10-40.5，KYN37-40.5等）2、按元件的固定特点可分为固定式和⼿车式.固定式的全部电⽓设备均固定在柜内,如GG1A,XGN2,XGN17.⼿车式开关柜的断路器及其操作机构(有时包括电流互感器、仪表等)装在可以从柜内拉出的⼩车上，便于检修和更换元件。

断路器在柜内插⼊式触头与固定在柜内的电路连接，相当于隔离开关：如KYN29，8BK80，KYN1-12，KYN37-40.5，JYN-40.5，GBC-40.5，KYN10–40.5等。

⼆、原则上任何开关柜都必须满⾜下列五防要求1、防⽌误拉、误合断路器2、防⽌带负荷误拉、误合隔离开关3、防⽌带电关合接地开关4、防⽌接地开关闭合时接通电源5、防⽌误⼊带电间隔关（GN30），JSXGN隔离开关操作盘（联锁相对集成，专业化⽣产）以及断路器固定化安装（可避免⼿车式动静触头发热⽽破坏绝缘导致事故发⽣）。

所配断路器型式灵活，可配ZN63、VS1、ZN40、ZN41A、ZN28、固封式断路器、断路器电流从630A-4000A均可，所配机构可⼀体化，也可配CD10、CT10 单独外挂，各隔离室相对独⽴，有专⽤的泄压通道，外壳防护等级较⾼（IP2X）；有专门的接地系统（前框架底部有贯穿的TMY-30*8的接地铜排）和良好的五防系统。

高压开关柜结构一、KYN高压开关柜(出线柜）结构KYN高压开关柜由固定的柜体和真空断路器手车组成。

就开关柜而言，进线柜或出线柜是基本柜方案，同时有派生方案，如母线分段柜、计量柜、互感器柜等。

此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。

本章以出线柜（如图1）为例说明KYN开关柜结构：外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。

图1 KYN进线或出线柜基本结构剖面图A、母线室B、断路器室C、电缆室D、低压室1、母线2、绝缘子3、静触头4、触头盒5、电流互感器6、接地开关7、电缆终端8、避雷器9、零序电流互感器 10、断路器手车 10。

1、滑动把手 10。

2、锁键（联到滑动把手） 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15。

1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17。

1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20。

3、锁舌1. 外壳和隔板开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能,且刚度和机械强度比普通低碳钢板高。

三个高压室的顶部都装有压力释放板.出现内部故障时，高压室内气压升高，由于柜门已可靠密封,高压气体将冲开压力释放板释放出来。

相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层,可以防止开关柜被故障电弧贯穿熔化。

低压室D装配成独立隔室，与高压区域分隔开。

隔板将断路器室B和电缆室C隔开，即使断路器手车移开(此时活门会自动关闭)，也能防止操作者触及母线室A和电缆室C内的带电部分。

卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。

2. 开关柜面板开关柜面板分为二部分:仪表门，开关仪表门。

仪表门主要完成仪表检测、带电检测、信号灯监视和就地电气操作;开关仪表门主要完成开关接地开关的就地机械操作。

图2 开关柜面板1 仪表；2 电磁分合闸按钮;3 机械分合闸按钮；4名牌；5 丝杆机构手柄插口；6 观察窗;7柜内照明开关；8 高压带电显示；9 指示灯;10 电气接线图；11 接地开关操作插3. 断路器室断路器手车装在有导轨的断路器室B内,可在运行、试验(隔离）两个不同位置之间移动。

高压开关柜的组成部分及结构高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作电压等级在3.6千伏~550千伏的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

一、高压开关柜组成
1、电气装置部分
电气装置主要指：变配电所及分配电所的设备和就地分散的动力、照明配电箱。

如：干式电力变压器、成套高压低压配电柜、控制操动用直流柜（带蓄电池）、备用不间断电源柜、照明配电箱、动力配电箱（柜）、功率因数电容补偿柜以及备用柴油发电机组等。

祥泰电气-高压开关柜
其特征是：由独立功能的电气元器件的组合，额定电压大多为10千伏或380伏/220伏，仅在控制系统中电压有24伏或12伏。

2、布线系统部分
布线系统组成：电线、电缆和母线；固定部件（电线、电缆和母线用）、保护（电线、电缆和母线用）部件的组合；
布线系统作用：主要起输送电力的作用。

建筑电气工程中的布线系统，额定电压大多为380伏
/220伏。

3、用电设备电气部分
用电设备电气部分组成：主要是指与其他建筑设备配套电力驱动、电加热、电照明等直接消耗电能并转换成其他能的部分。

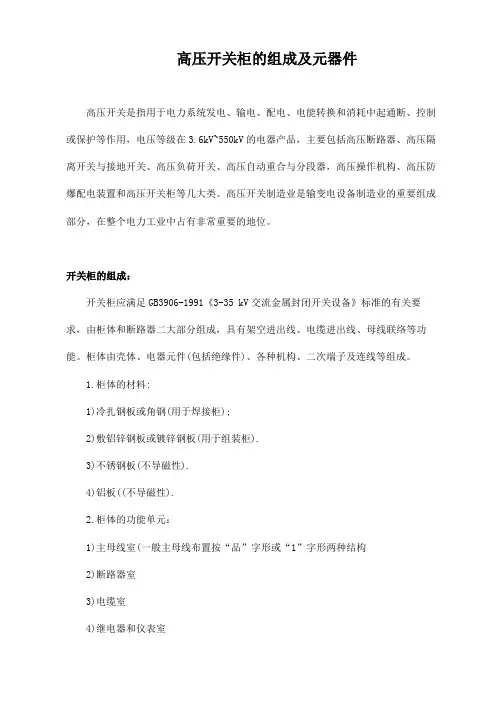

高压开关柜的组成及元器件高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

开关柜的组成：开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。

柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

1.柜体的材料:1)冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3)不锈钢板(不导磁性).4)铝板((不导磁性).2.柜体的功能单元：1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构2)断路器室3)电缆室4)继电器和仪表室5)柜顶小母线室6)二次端子室柜内电器元件：1. 柜内常用一次电器元件(主回路设备)常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如： JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、 S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1] 等等2. 柜内常用的主要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转换开关，信号灯，电阻，按钮，微机综合保护装置等等。

高压开关柜的分类
高压开关柜（High Voltage Switchgear）是一种用于接通、切断、调节和保护电力系统中电力设备的开关设备。

根据工作压力、主要功
能及结构特点，高压开关柜可以分为多种类型，主要有：
1、晶闸管式高压开关柜：主要由晶闸管、隔离开关和熔断器构成，它的主要功能是对电力系统进行熔断和隔离，也可以作为保护电力系
统其他设备的开关设备。

2、拉线式高压开关柜：由拉线式隔离开关和熔断器构成，主要用
于高压电力系统的熔断和隔离功能，也可以作为保护设备的开关设备。

3、步进式高压开关柜：步进式高压开关柜是一种综合性的高压开
关柜，由隔离开关、晶闸管和熔断器等构成，用于高压电力系统的开
关操作以及电力设备的保护。

4、系列接触式高压开关柜：系列接触式高压开关柜主要由支路电
抗器、变压器、熔断器和熔断控制器等构成，它是用于调节电压和保
护电力设备的高压开关柜。

5、中性点高压开关柜：中性点高压开关柜是一种专门用于测量三
相电压的高压开关柜，由三相电流变换器、隔离开关和熔断器构成，
可用于保护接地线和电力设备。

6、插入式高压开关柜：插入式高压开关柜由插入式隔离开关和熔
断器构成，主要用于实现电力设备的熔断和隔离，广泛应用于各种高
压电力系统。

高压开关柜分类及组成基础、英杰职业教育一、高压开关柜分类:1、按断路器安装方式分为移开式（手车式）和固定式《1》固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A等。

《2》移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如KYN28A-12。

2、按安装地点分为户内和户外《1》.用于户外(用W表示);表示可以在户外安装使用，如: XLW等开关柜。

《2》.用于户内(用N表示);表示只能在户内安装使用，如：KYN28A-12等开关柜；3、按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类《1》.金属封闭铠装式开关柜（用字母K来表示）主要组成部件（例如：断路器、互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。

如K YN28A-12型高压开关柜。

《2》.金属封闭箱式开关柜（用字母X来表示）开关柜外壳为金属封闭式的开关设备。

如X GN2-12型高压开关柜。

《3》.金属封闭间隔式开关柜（用字母J来表示）与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。

如J YN2-12型高压开关柜。

《4》.敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。

如GG-1A(F)型高压开关柜。

二、开关柜的组成；开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。

柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

高压开关柜的结构分类开关柜是指按一定的方案将一次设备、二次设备组装而成的成套配电装置，主要用来对线路、设备实施控制、保护。

开关柜按电压等级可分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

高压开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分1、进线柜：又叫受电柜，是用来从电网上接受电能的设备:从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

2、出线柜：也叫馈电柜或配电柜，是用来分配电能的设备:从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

3、母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

4、PT柜：也叫电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

5、隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

6、计量柜：主要用来作计量电能用的千瓦时），又有高压、低压之分，一般安装有隔离开关、熔断器、CT、PT、有功电度表（传统仪表或数字电表）、无功电度表、继电器、以及一些其他的辅助二次设备（如负荷监控仪等）。

7、S VG：静止无功发生器，英文描述为：StaticVarGenerator，简称为SVG。

又称高压动态无功补偿发生装置，或静止同步补偿器。

高压开关柜的基本知识一、高压开关柜概述1.基本概念⑴.开关柜（又称成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

⑵.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

⑶.开关柜防误要求中的“五防”：防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。

⑷.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

表1-1⑸.母排位置相序对应关系：表1-22.开关柜的主要特点⑴.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。

一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

⑵.开关柜具有一定的操作程序，机械或电气的联锁保证操作程序的正确。

实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。

⑶.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。

同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。

⑷.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障，要求把电弧故障限制在隔室以内。

⑸.泄压装置：金属封闭式开关柜都有泄压装置，如：手车室、母线室、电缆室，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力时，泄压装置的压力释放金属板将自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。

35kv高压开关柜1. 引言35kv高压开关柜是电力系统中的重要设备，用于控制和保护高压电力设备。

本文将介绍35kv高压开关柜的基本概念、结构、工作原理以及常见故障及处理方法。

2. 概述35kv高压开关柜是一种用于控制和保护高压电力设备的设备，主要用于配电系统、发电系统和变电站等场所。

它在电力系统中扮演着重要的角色，能够实现对电源的接通和切断操作，并能进行对电力设备的控制和保护。

3. 结构35kv高压开关柜通常由以下几个部分组成：3.1 主开关室主开关室是35kv高压开关柜的核心部分，通常包括高压隔离开关、电流互感器、电压互感器等设备。

主开关室负责将供电线路与开关柜内的设备连接，并能够实现对电源的接通和切断操作。

3.2 隔离开关室隔离开关室通常包括负重开关、隔离开关等设备。

它们用于对电力设备进行隔离，以便进行安全维护和检修工作。

3.3 保护室保护室通常包括过流保护装置、差动保护装置等设备。

它们用于对电力设备进行保护，以防止过电流、过负荷等故障的发生。

4. 工作原理35kv高压开关柜的工作原理可以简单概括为以下几个步骤：1.接通电源：通过操作高压隔离开关，将供电线路与开关柜内的设备连接起来，使电源得以接通。

2.控制设备：通过操作负重开关、隔离开关等设备，实现对电力设备的控制和隔离。

3.保护设备：通过过流保护装置、差动保护装置等设备，对电力设备进行保护，以防止过电流、过负荷等故障的发生。

4.切断电源：当需要切断电源时，通过操作高压隔离开关，使电源得以切断。

5. 常见故障及处理方法35kv高压开关柜在使用过程中可能会出现各种故障，下面介绍几种常见故障及处理方法：5.1 开关失灵如果高压隔离开关无法正常连接或切断电源，可能是开关失灵。

此时，可以先检查开关是否被异物卡住，若有异物，则清除异物；若无异物，则需要更换开关。

5.2 保护装置报警保护装置报警通常是由于电力设备出现故障引起的。

此时，应先检查故障设备，并及时进行维修或更换。
