常规测井系列介绍1.什么是测井（WELL LOGGING ）一．测井概况原状地侵入带冲洗带地面仪器车③、声波测井：声波速度测井声波幅度测井声波全波测井④、其它测井：生产测井地层倾角测井特殊测井利用声学原理设计的仪器，获取声波在地层中传播速度及幅度二、3700测井方法及其应用简介3700系统是80年代美国阿特拉斯测井公司生产的数控测井系统。
主要测井项目有中子、密度、声波、深浅微侧向，井径、自然伽玛、自然电位,另外，还有地层测试等。
1.自然电位测井原理：测量井中自然电场的测井方法，用一地面电极和一沿井身移动的测量电极测出沿井身变化的自然电位曲线。
是各种完井必须的测井项目。
井中电极M 与地面电极N之间的电位差1）、自然电位成因动电学砂岩与泥岩的自然电位分布①、扩散—吸附纯砂岩-纯泥岩基本公式：②、过滤电位（一泥浆柱与地层之间存在压生过滤作用产生的。
++++++2）、曲线特点①、判断岩性，划分渗透层；②、用于地层对比；③、求地层水电阻率；④、估算地层泥质含量；⑤、判断油气水层、水淹层；⑥、研究沉积相。
l 普通电阻率测井l 侧向（聚焦）测井l 感应侧井2、电阻率测井•双侧向测井DLL①、深浅侧向同时测量，在供电电极A上、下方各加了两个同极性的电流屏蔽电极。
②、很大的测量范围，一般是1-10000Ωm。
③、深侧向探测深度大（约2.2m），双侧向能够划分出0.6m厚的地层。
双侧向电极系和电流分布图（3）、双侧向应用目前主要的电阻率测井方法，大多数油田都应用这种方法①、识别岩性、划分储层②、判断油（气）、水层；③、求取地层真电阻率；④、利用深、浅侧向差异，分析裂缝的不同类型，储层评价。
识别油气层•双侧向测井DLL（2）、适用条件适用于任何地层。
但由于微侧向是贴井壁测量，所以受泥饼厚度影响，当泥饼厚度不超过10mm时。
用微侧向测井效果较好的。
（3）、微侧向应用①、划分岩层顶底薄层②、判断岩性和储层岩性变化情况③、区分渗透层与非渗透层④、确定冲洗带电阻率⑤、划分储层的有效厚度⑥、根据冲洗带电阻率进而进行可动油、气分析和定量计算。

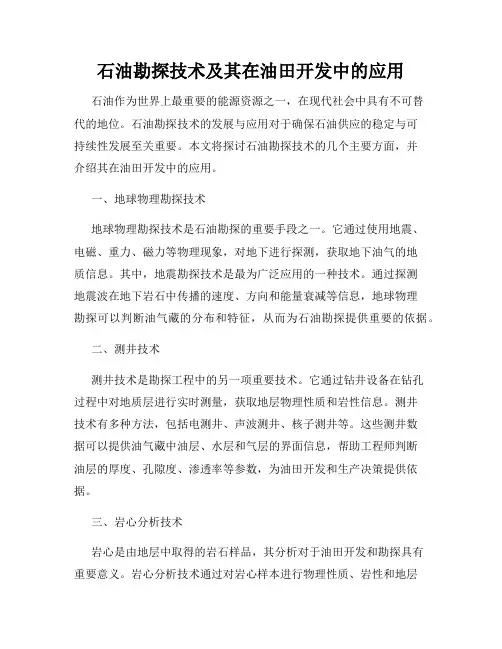

石油勘探技术及其在油田开发中的应用石油作为世界上最重要的能源资源之一，在现代社会中具有不可替代的地位。
石油勘探技术的发展与应用对于确保石油供应的稳定与可持续性发展至关重要。
本文将探讨石油勘探技术的几个主要方面，并介绍其在油田开发中的应用。
一、地球物理勘探技术地球物理勘探技术是石油勘探的重要手段之一。
它通过使用地震、电磁、重力、磁力等物理现象，对地下进行探测，获取地下油气的地质信息。
其中，地震勘探技术是最为广泛应用的一种技术。
通过探测地震波在地下岩石中传播的速度、方向和能量衰减等信息，地球物理勘探可以判断油气藏的分布和特征，从而为石油勘探提供重要的依据。
二、测井技术测井技术是勘探工程中的另一项重要技术。
它通过钻井设备在钻孔过程中对地质层进行实时测量，获取地层物理性质和岩性信息。
测井技术有多种方法，包括电测井、声波测井、核子测井等。
这些测井数据可以提供油气藏中油层、水层和气层的界面信息，帮助工程师判断油层的厚度、孔隙度、渗透率等参数，为油田开发和生产决策提供依据。
三、岩心分析技术岩心是由地层中取得的岩石样品，其分析对于油田开发和勘探具有重要意义。
岩心分析技术通过对岩心样本进行物理性质、岩性和地层特征等方面的测试，可以帮助工程师了解油气藏的储集条件和地层性质。
此外，岩心的化学分析还可以确定油气成分和组成，为油田开发提供必要的信息。
四、地震解释与成像技术地震数据是石油勘探中的宝贵资源，其解释与成像对于勘探工程师来说至关重要。
地震数据的解释和成像技术可以将地下的二维或三维数据转化为可视化的地震剖面图和地震井筒图，以呈现地下岩石、构造和油气层等信息。
这些图像可以帮助工程师判断油气储层的范围、厚度和分布情况，指导油田开发方案的制定和调整。
综上所述，石油勘探技术在油田开发中起着至关重要的作用。
地球物理勘探技术、测井技术、岩心分析技术和地震解释与成像技术等多种技术手段的不断发展和应用，为石油行业提供了有效的工具和方法，推动了石油勘探的进步和石油资源的开发利用。
测井技术及资料解释测井技术及资料解释应用2022年一、石油测井技术方法二、石油测井地质应用三、测井资料的处理解释(一)石油测井技术概述石油测井技术是采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术，在井中对地层的各项物理参数进行连续测量, 通过对测得的数据进行处理和解释,得到地层的岩性、孔隙度、渗透率、含油饱和度及泥质含量等参数。
石油测井技术与录井、取心等其他技术手段相比，它之所以成为地层和油气资源评价的关键技术手段，主要是由于其具有观测密度大、高分辨率与纵向连续性，以及由众多信息类型组成的综合信息群等技术优势。
三维地震服务于油气勘探和开发的全过程裸眼井测井评价裸眼井测井资料油井动态测井资料电缆测试资料射孔地震合成剖面测井沉积相分析地层评价(逐井) 岩性描述储层分析含油气评价储量计算勘探初期油藏模式分析油田解释模型完井评价孔隙度饱和度渗透率压力剖面勘探中后期油藏描述开发初期油藏模拟水泥胶结套管状况监测酸化压裂效果防砂效果产液剖面注入剖面温度压力剖面剩余油分布开发中期油藏工程开发后期采油工程油藏监测油田生产动态(二)石油测井技术方法迄今为止，测井技术已经历了四次的更新换代，这一发展进程，实质上是一个在更高层次上，形成精细分析与描述油藏地质特性配套能力的过程，是一个不断提高测井发现和评价油气藏能力的过程。
第一代：模拟测井(60年代以前、80年代末) 第二代：数字测井(60年代开始、90年开始)第三代：数控测井(70年代后期、97年开始)第四代：成像测井(90年代初期、2022年)测井方法电学声学核物理学力学磁学光学量子力学实验学电阻率测井声波测井核测井电缆地层测试井方位测井流体成份测量核磁共振测井岩电实验室测井技术应用电子学、计算机科学、传感器技术、精密加工和材料学的成果。
测井技术采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术制造成测井仪器，在井中对地层的各项物理参数进行连续测量，现有的测井方法多达几十种.1 地层电阻率测井方法:双侧向测井双感应测井阵列感应测井微电极测井微球型聚焦测井 2.5米电位电极系测井 4.0米梯度电极系测井2、声学测井技术补偿声波长源距声波声波测井资料应用:确定岩性计算储层孔隙度及渗透率识别地层含流体性质计算岩石力学参数阵列声波数字声波多极阵列声波(Vp、Vs、Vst)垂直地震(VSP)刻度地面地震资料3、放射性测井技术自然伽马(GR) 补偿中子孔隙度(CNL) 岩性密度(DEN,Pe) 补偿密度(DEN) 自然伽马能谱(U、Th、K、SGR、CGR) 中子伽马(NGR)A、自然电位测井资料应用1.划分渗透性储层2.判断油水层(异常幅度大小)和水淹层(泥岩基线偏移) 3.地层对比和沉积相研究 4.估算泥质含量C SP SP min SP max S P min 2 GCUR *C 1 VS H 2GCUR 1自然电位5.确定地层水电阻率SSP K * lg Rmfe Cw K * lg Rwe CmfB、自然伽马测井资料应用1.划分岩性和地层对比高放射性储层：火成岩、海相黑色泥岩等；中等放射性岩石：大多数泥岩、泥灰岩等；低放射性岩石：一般砂岩、碳酸盐岩等自然伽马2.划分储层砂泥岩剖面：低伽马为砂岩储层，在半幅点处分层碳酸盐岩剖面：低伽马表示纯岩石，需结合地层孔隙度分层B、自然伽马测井3.计算地层泥质含量GR GRmin C GRmax GRmin 2GCUR *C 1 VS H 2GCUR 1自然伽马4.计算粒度中值粒度大小与沉积环境、沉积速度及颗粒吸附放射性物质的能力有关，岩性越细，放射性越强。
油田常规测井方法应用
0 引言
根据地质和地球物理条件，合理地选用测井方法，可以详细研究钻孔地质剖面，为探测油田提供所必需的数据，如油层的有效厚度、孔隙度、含油气饱和度和渗透率等，还可以为研究钻孔技术提供理论依据。
本文介绍了几种常规的测井方法和在油田开采中的应用。
1 碳氧比能谱测井方法的应用
碳氧比能谱测井是一种脉冲中子测井方法。
其探测深度较浅，主要用于套管井测井，克服了目前电测井不能用于评价套管井中地层含油性的困难。
1.1 碳氧比能谱测井的原理
我们都知道，石油是碳氢化合物，不含氧元素；而水是氢氧化合物，不含碳元素。
所以在含油岩层中碳元素的含量比在含水岩层中多，而在含水岩层中氧元素的含量比在含油岩层中多。
利用这个基本原理，向地层发射快中子（14mev），同时记录分析快中子与地层中元素发生非弹性散射作用而产生的γ射线能谱。
碳氧等多种元素受到快中子非弹性散射作用后，将以发射γ射线的形式使自己的能级退降到原来的稳态。
因为每种元素所释放的γ射线的能量不同，我们可以根据所接收到的γ射线的能量，来确定某种元素的存在，此能量的γ射线称为该元素的特征γ射线。
碳元素的特征γ射
线的能量是4.43mev，氧元素的特征γ射线的能量是6.13mev，如此的能量差别很容易将两种γ射线区别开来。
其他元素如硅、钙、氮等也会受到快中子的非弹性散射作用而发射γ射线，但它们或是特征γ射线能量与碳、氧元素发射的能量不同，或是反应几率小，或是在地层中的含量少，在能谱中不作重点分析。
所以分析非弹性散射γ射线的能谱，便可以知道碳氧两种元素的相对含量，得到碳氧值，再根据碳氧值的高低推断含油饱和度的大小。
1.2 碳氧比能谱测井的应用
碳氧比能谱是上个世纪50年代在世界兴起的一种脉冲中子测井方法，在我国以大庆为代表的测井工作者率先进行了对碳氧比能谱测井方法研究，经过数年努力，测井工作者不断攻克技术难关，不懈努力，现在已经获得一大批技术成果，不断改进和发展碳氧比能谱测井仪。
目前存在的碳氧比能谱测井仪主要有：np系列碳氧比能谱测井仪、cor型高精度碳氧比能谱测井仪、伴随粒子碳氧比能谱测井仪、小直径碳氧比能谱测井仪。
仪器经历了由点测到连续测量，由耐低温到耐高温，由模拟电路到数字电路，由单晶到双晶的不断发展和完善过程。
特别是cor型高精度碳氧比能谱测井仪，具有工作稳定性和测定数据精确性等特点，在多口油田中都采用了这种测井仪器；还有小直径碳氧比能谱测井仪，缩小了中子发生器的直径，中子爆发的截止时间比原来缩短，实现了锐截止，在一口井的任何阶
段都可以测量，具有独特优势。
人们利用碳氧比能谱测井仪，对γ射线能谱进行数据采集和处理，依据数据分析油层和水层以及油层剩余油饱和度，然后广泛应用于油田的开发。
比如：1）通过碳氧比关系式确定井中剩余油的饱和度；2）通过测量含油砂岩和含水砂岩的碳氧比确定油层被水层淹没的位置，划分水淹层；3）通过测定两地之间油、水含量变化，监测油、水运移情况，为进一步挖井采油提供了方向；4）根据达西定律，分析一个储集层的平面径向流的稳态流，求出油和水的相对渗透率，进一步求出产层产能。
另外，测井工作者在碳氧比能谱测井实践中完善了勘测程序，提高了数据的精确性和高效性，我国测井技术得到了不断的改进，人们将会研制出更加先进的仪器设备用于测井工程。
2 储存式同位素示踪测井法及应用
目前我国许多油田的注水井压力逐年上升，要在不卸压的情况下，用电缆测井是难以获取相关资料。
因此，掌握注水剖的测井技术显得非常重要。
下面简单介绍了注水剖面测井的一种新技术——存储式同位素示踪测井，并分析了测井资料的应用效果，简单阐明了该技术在注水剖面测井中的优越性。
2.1 储存式同位素示踪法的原理
存储式同位素示踪测井仪下井前与地面pc机通过通信接口联接，由pc机井下仪器发送命令设置测井各项参数，示踪仪定时启
动测井工作。
示踪仪中的同位素释放器采用爆炸式释放，点火头定时引燃，在密闭仓体内产生高能气体推动活塞运动，在连杆的带动下，上下活塞一起运动，同位素从释放器仓体中排出。
仪器的γ、温度、接箍3个探头获取的信号经各自的信号处理电路分别进入微处理器相应的端口，在微处理器控制下完成数据采集、存储。
测井结束后，地面pc机与井下仪器联接，进行数据的读取、处理。
2.2 储存式同位素示踪法的应用
储存式同位素示踪法在测井中的应用有：1）在超高压注水中取得动态注水资料：比如为了了解一口井的注水状况，利用存储式同位素示踪测井仪进行施工，可以顺利取得该井的注水剖面资料，如水的静温、流温和升温曲线；2）准确确定注水剖面：利用温度和γ射线具有很好的匹配关系，通过同位素示踪γ射线确定注水剖面；3）为油井配注调剖采取工艺措施提供依据：比如为了搞清某井在高压注水条件下地层的吸水状况，利用同位素示踪法从注水剖面曲线、井温曲线和其他资料的综合分析，确定这口井是否存在单层吸水的严重状况，以便及时采取调剖措施。
3 结论
本文选取了碳氧比能谱测井法和储存式同位素示踪法两种常规的测井方法，分析了它们的原理和采集的资料在油田开采中的应用。
为了减少钻井取心工作量，提高勘探速度，降低勘探成本，紧密围绕油田勘探和开发主题，我们还要掌握更多先进的油田测井方
法，这是油田勘探工程的重要前提。
参考文献
[1]李振英.水淹层测井解释方法研究[d].西南石油学院，2004.
[2]夏文豪.冀东油田裂缝性储层测井评价研究[d].中国石油大学，2009.
[3]何艳.谱分析在测井解释中的应用研究[d].西南石油学院，2005.
[4]邓模，瞿国英，蔡忠贤.常规测井方法识别碳酸盐岩储层裂缝[j].地质学刊，2009(1).。
