常规测井曲线说明

1.声波时差曲线：在泥砂岩剖面上，砂岩显示低时差，其数值随孔隙度的不同而不同；泥岩一般为高时差，其数值随压实程度的不同而变化；页岩的时差介于泥岩和砂岩之间；砾岩的时差一般都较低，并且越致密声波时差值越低．在碳酸盐剖面上，致密石灰岩和白云岩声波时差最低，如含有泥质时，声波时差增高，若有孔隙和裂缝，声波时差明显增大，甚至出现周波跳跃．石膏岩盐剖面，渗透性砂岩最高？，泥岩（含钙质、石膏多）与致密砂岩相近，泥质含量高时增大，岩盐扩径（井直径）严重，周波跳跃？气体比油水的时差要大的多，岩性一定时候，含气层段出现周波跳跃。

2.自然Gamma曲线：在泥砂岩剖面上，纯砂岩在自然Gamma曲线上显最底值，泥岩显最高值，粉砂岩和泥质砂岩介于二者之间，并随着岩层中泥质含量增加曲线幅度增加；在碳酸盐剖面上，泥岩和页岩显最高值，纯的石灰岩、白云岩有最低值，而泥灰岩、泥质石灰岩、泥质白云岩自然Gamma测井曲线值介于二者之间，并随泥质含量增加幅值增大．3.微电极测井曲线中砂岩异常幅度差大于粉沙岩异常幅度差．4.泥岩在密度测井曲线上值较高而煤层密度测井值在剖面上看很低5.在淡水泥浆的沙泥岩剖面井中，自然电位测井曲线以大断泥岩层部分的自然电位曲线为基线，此时出现负异常的井段都可认为是渗透性岩层。

在含有泥质的砂岩中由于泥质对溶液产生吸附电动势使总电动势降低。

所以纯砂岩的自然电位异常幅度要比泥质岩石的异常幅度大，而且随着砂岩中泥质含量的增加，自然电位异常幅度会随之减小自然电位与自然伽马对砂岩泥岩都很敏感，但是自然电位容易受到流体性质、岩层厚度的影响，含油气或者薄层时，幅度很低。

粉砂和泥的比值大于1:2,幅度趋于0.自然伽马虽然也受到层厚影响，层厚小于0.8米时才开始显现影响。

以上为一般情况（正常压实），如果欠压实，情况相反，砂岩出现高时差，如渤海湾明化镇组所以具体地区具体问题具体分析（要根据岩心资料建立具体解释模型）6.感应测井为了获取井下地层的原始含油饱和度资料，用油基钻井液钻井;为了不破坏井下地层的渗透率，有时采用空气钻井；这时井中没有导电介质，不能传导电流，为了解决这个问题，发明了感应测井。

一．国产测井系列1、标准测井曲线2.5m底部梯度视电阻率曲线。

地层对比，划分储集层，基本反映地层真电组率。

恢复地层剖面。

自然电位（SP）曲线。

地层对比，了解地层的物性，了解储集层的泥质含量。

2、组合测井曲线（横向测井）含油气层（目的层）井段的详细测井项目。

双侧向测井（三侧向测井）曲线。

深双侧向测井曲线，测量地层的真电组率（RT），试双侧向测井曲线，测量地层的侵入带电阻率（RS）。

0.5m电位曲线。

测量地层的侵入带电阻率。

0.45m底部梯率曲线，测量地层的侵入带电阻率，主要做为井壁取蕊的深度跟踪曲线。

补偿声波测井曲线。

测量声波在地层中的传输速度。

测时是声波时差曲线（AC）井径曲线（CALP）。

测量实际井眼的井径值。

微电极测井曲线。

微梯度（RML），微电位（RMN），了解地层的渗透性。

感应测井曲线。

由深双侧向曲线计算平滑画出。

[L/RD]*1000=COND。

地层对比用。

3、套管井测井曲线自然伽玛测井曲线（GR）。

划分储集层，了解泥质含量，划分岩性。

中子伽玛测井曲线（NGR）划分储集层，了解岩性粗细，确定气层。

校正套管节箍的深度。

套管节箍曲线。

确定射孔的深度。

固井质量检查（声波幅度测井曲线）二、3700测井系列1、组合测井双侧向测井曲线。

深双侧向测井曲线，反映地层的真电阻率（RD）。

浅双侧向测井曲线，反映侵入带电阻率（RS）。

微侧向测井曲线。

反映冲洗带电阻率（RX0）。

补偿声波测井曲线（AC），测量地层的声波传播速度，单位长度地层价质声波传播所需的时间（MS/M）。

反映地层的致密程度。

补偿密度测井曲线（DEN），测量地层的体积密度（g/cm3），反映地层的总孔隙度。

补偿中子测井曲线（CN）。

测量地层的含氢量，反映地层的含氢指数（地层的孔隙度%）自然伽玛测蟛曲线（GR），测量地层的天然放射性总量。

划分岩性，反映泥质含量多少。

井径测井曲线，测量井眼直径，反映实际井径大砂眼（CM）。

2、特殊测井项目地层倾角测井。

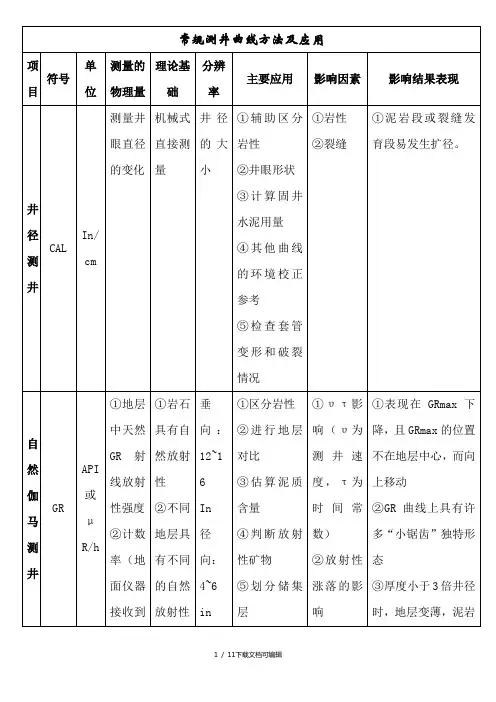

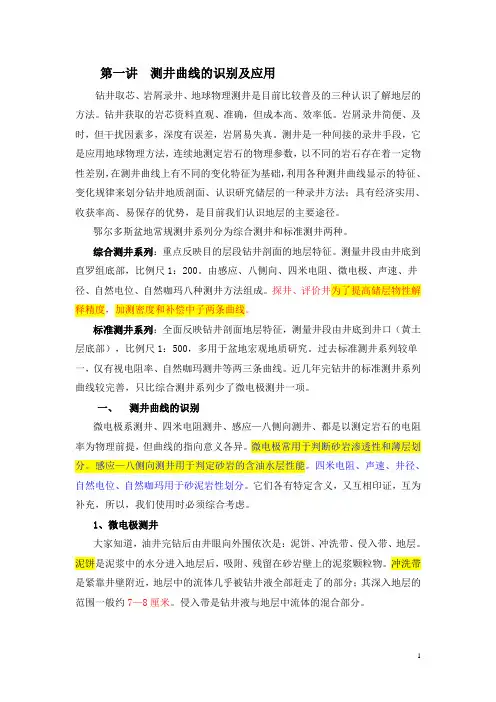

第一讲测井曲线的识别及应用钻井取芯、岩屑录井、地球物理测井是目前比较普及的三种认识了解地层的方法。

钻井获取的岩芯资料直观、准确，但成本高、效率低。

岩屑录井简便、及时，但干扰因素多，深度有误差，岩屑易失真。

测井是一种间接的录井手段，它是应用地球物理方法，连续地测定岩石的物理参数，以不同的岩石存在着一定物性差别，在测井曲线上有不同的变化特征为基础，利用各种测井曲线显示的特征、变化规律来划分钻井地质剖面、认识研究储层的一种录井方法；具有经济实用、收获率高、易保存的优势，是目前我们认识地层的主要途径。

鄂尔多斯盆地常规测井系列分为综合测井和标准测井两种。

综合测井系列：重点反映目的层段钻井剖面的地层特征。

测量井段由井底到直罗组底部，比例尺1：200。

由感应、八侧向、四米电阻、微电极、声速、井径、自然电位、自然咖玛八种测井方法组成。

探井、评价井为了提高储层物性解释精度，加测密度和补偿中子两条曲线。

标准测井系列：全面反映钻井剖面地层特征，测量井段由井底到井口（黄土层底部），比例尺1：500，多用于盆地宏观地质研究。

过去标准测井系列较单一，仅有视电阻率、自然咖玛测井等两三条曲线。

近几年完钻井的标准测井系列曲线较完善，只比综合测井系列少了微电极测井一项。

一、测井曲线的识别微电极系测井、四米电阻测井、感应—八侧向测井、都是以测定岩石的电阻率为物理前提，但曲线的指向意义各异。

微电极常用于判断砂岩渗透性和薄层划分。

感应—八侧向测井用于判定砂岩的含油水层性能。

四米电阻、声速、井径、自然电位、自然咖玛用于砂泥岩性划分。

它们各有特定含义，又互相印证，互为补充，所以，我们使用时必须综合考虑。

1、微电极测井大家知道，油井完钻后由井眼向外围依次是：泥饼、冲洗带、侵入带、地层。

泥饼是泥浆中的水分进入地层后，吸附、残留在砂岩壁上的泥浆颗粒物。

冲洗带是紧靠井壁附近，地层中的流体几乎被钻井液全部赶走了的部分；其深入地层的范围一般约7—8厘米。

主要测井曲线及其含义主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。

自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进行地层对比。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

三、微电极测井（ML）微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

常见测井曲线说明1、所有测井曲线经环境校正后，其前加C：如GR－CGR；CNL－CCNL；LLD－CLLDDEN－CDEN；LLS－CLLS；SNP（井壁中子）－CSNP等；2、易混淆测井曲线的中文名：NLL－中子寿命；SBL－泥岩基线；NEU－中子测井；CALC－微差井径SPEC－能谱曲线；SWN－井壁中子；RA T－来自中子寿命测井的比值曲线UR－铀；THOR－土；K40－钾；TPI－土/钾指数；SGMA－中子寿命；CTS－中子伽马计数率；TC－能谱测井总计数率；G2－中子寿命测井PORS－井壁中子；RA TO中子寿命短/长之比另外，还有电测井系列：MNOR－微电位；MINV－微梯度；NL－微电位；ML－微梯度；R1、R2、R3、R4、R6、R8、R45：分别为1米、2米、3米、4米、6米、8米、0.45米梯度测井；R04、R05：为0.4米、0.5米电位测井；3、常见测井解释成果曲线名：孔隙度系列：POR－孔隙度；PORT－总孔隙度；PORF－冲洗带含水孔隙度；PORW－地层含水孔隙度；PORX－流体孔隙度；PORH－含烃重量；POR2－次生孔隙度；EPOR－有效孔隙度；泥质系列：SH－泥质含量；CL－粘土含量；SI－粉砂岩含量；CLD－分散泥质含量；CLS－结构泥质含量；CLL－层状泥质含量TMON－粘土中蒙托石含量；TILL－粘土中伊利石含量；CEC－阳离子交换能力；QV－阳离子交换容量；BWCL－粘土束缚水含量渗透率系列：PERM－渗透率；PIW－水的渗透率；PIH－油的渗透率；KRW－水的相对渗透率；KRO－油的相对渗透率；PERW－水的有效渗透率；PERO－油的有效渗透率饱和度系列：SW－地层含水饱和度；SXO－冲洗带含水饱和度；SWIR－束缚水饱和度ESW－有效含水饱和度；HYCV－地层平均含烃体积；HYCW－地层平均含烃重量特殊岩性：CI－煤指示；BULK－出砂指数；CARB－炭的体积；SAND－砂岩体积；LIME－石灰岩体积；DOLO－白云岩体积；ANHY－硬石膏体积；C1、C2、C3、C4－附加矿物1、2、3、4的体积；。

主要测井曲线及其含义自然电位测井：测量在地层电化学作用下产生的电位。

自然电位极性的"正〞、"负〞以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进展地层比照。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大〔浅部地层〕咸水泥浆〔相对与地层水电阻率而言〕自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移普通视电阻率测井〔R4、R2.5〕普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层比照。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；假设套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

微电极测井〔ML〕微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率R*o及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

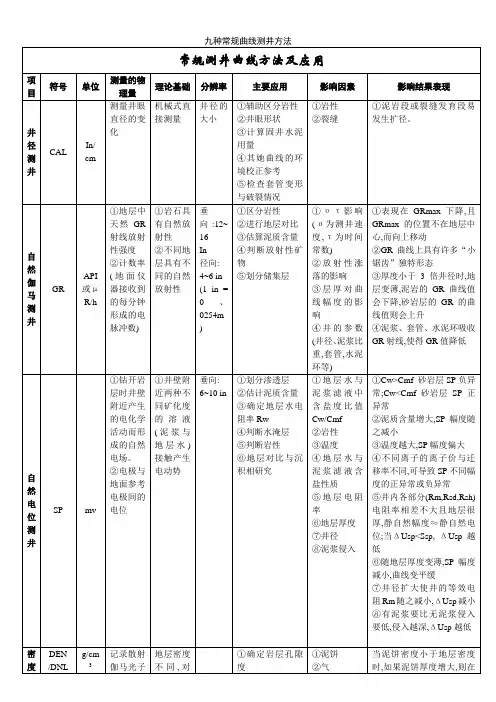

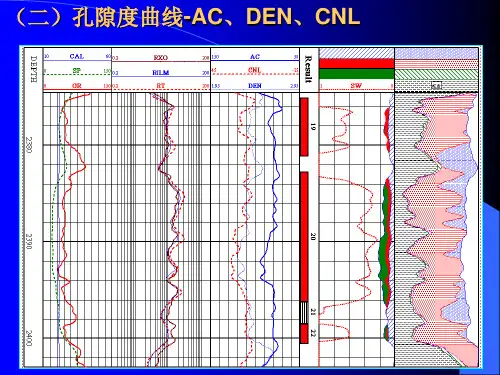

AC ：声波时差，主要反映地层的物性（孔隙度），孔隙度较大时其声波时差高，反之亦然；
DEN：密度，反映地层物性，地层孔隙度大时与之对应的岩石密度低，孔隙度小时与之对应的岩石密度大；
CNL：补偿中子，一般在水层中相对高值，在油层中亦为高值，但在油层中的高值趋势没有在水层中明显。

在气层和致密层中相对低值，相对而言，一般较好的气层中的补偿中子比致密层还要低；
GR：自然伽马，主要反映地层的岩性，一般在砂岩（或灰岩）地层中呈低值，在泥岩（或页岩）地层中呈高值。

在含有高放射性物质或碳质泥岩地层中呈相对更高值；
SP：自然电位，反映储层的物性（渗透性），砂岩中呈低值（负异常），泥岩中呈高值（正异常）。

在储层中自然电位值越低表明储层渗透性越好；
RLLD(S)：或LLD、LLS，深浅侧向电阻率；
RILD、RILM、RLL8或ILD、ILM、LL8：深感应、中感应、八侧向电阻率；
油气层中电阻率呈高值，水层中电阻率呈相对低值；。
