常规测井曲线说明

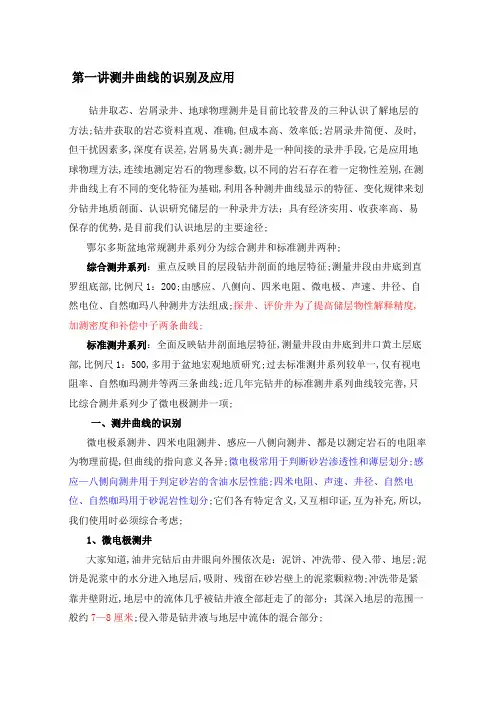

第一讲测井曲线的识别及应用钻井取芯、岩屑录井、地球物理测井是目前比较普及的三种认识了解地层的方法;钻井获取的岩芯资料直观、准确,但成本高、效率低;岩屑录井简便、及时,但干扰因素多,深度有误差,岩屑易失真;测井是一种间接的录井手段,它是应用地球物理方法,连续地测定岩石的物理参数,以不同的岩石存在着一定物性差别,在测井曲线上有不同的变化特征为基础,利用各种测井曲线显示的特征、变化规律来划分钻井地质剖面、认识研究储层的一种录井方法；具有经济实用、收获率高、易保存的优势,是目前我们认识地层的主要途径;鄂尔多斯盆地常规测井系列分为综合测井和标准测井两种;综合测井系列：重点反映目的层段钻井剖面的地层特征;测量井段由井底到直罗组底部,比例尺1：200;由感应、八侧向、四米电阻、微电极、声速、井径、自然电位、自然咖玛八种测井方法组成;探井、评价井为了提高储层物性解释精度,加测密度和补偿中子两条曲线;标准测井系列：全面反映钻井剖面地层特征,测量井段由井底到井口黄土层底部,比例尺1：500,多用于盆地宏观地质研究;过去标准测井系列较单一,仅有视电阻率、自然咖玛测井等两三条曲线;近几年完钻井的标准测井系列曲线较完善,只比综合测井系列少了微电极测井一项;一、测井曲线的识别微电极系测井、四米电阻测井、感应—八侧向测井、都是以测定岩石的电阻率为物理前提,但曲线的指向意义各异;微电极常用于判断砂岩渗透性和薄层划分;感应—八侧向测井用于判定砂岩的含油水层性能;四米电阻、声速、井径、自然电位、自然咖玛用于砂泥岩性划分;它们各有特定含义,又互相印证,互为补充,所以,我们使用时必须综合考虑;1、微电极测井大家知道,油井完钻后由井眼向外围依次是：泥饼、冲洗带、侵入带、地层;泥饼是泥浆中的水分进入地层后,吸附、残留在砂岩壁上的泥浆颗粒物;冲洗带是紧靠井壁附近,地层中的流体几乎被钻井液全部赶走了的部分；其深入地层的范围一般约7—8厘米;侵入带是钻井液与地层中流体的混合部分;微电极测井是一种探测井壁周围泥饼和冲洗带电阻率的测井方法;由三个微电极系测得的微梯度和微电位两条曲线组成;微梯度探测范围横向深度4—5厘米,显示的是泥饼的电阻值泥饼的厚度一般在3—5厘米之间,泥饼的电阻率通常为泥浆滤液电阻率的1—2倍；微电位探测深度8—10厘米,显示的是冲洗带的电阻值;当地层为非渗透性的泥岩、页岩时井壁无泥饼和冲洗带,梯度电阻值等于或接近电位电阻值,曲线重合或叠置；当地层为渗透性的砂岩时,梯度电阻值小于电位电阻值,两条曲线分离,出现差异,差异越大说明砂岩渗透性能越好;所以,主要用来判断储层的渗透性能;微电极系由于电极距短,反应灵敏,极板紧贴井壁受泥浆影响小对层界面反映清晰,划分2～5米薄层时使用较多,曲线的拐点处为小层界面;2、感应测井感应测井是利用电磁感应的原理来测量地层的导电性能;双感应—八侧向综合井下仪器,测量的是地层深、中、浅三个不同位置上的电阻率值;深感应探测深度约为中感应的二倍距井筒四米左右,反映的是原始地层的电阻率;中感应反映的是距井筒1～2米范围内地层的电阻率;八侧向反映的是井壁附近的电阻率;这种由近到远的三组合比较清楚的指示了电阻率的径向变化;是我们判定储层性质,定性划分油水层,定量解释油层的含油饱和度、含水饱和度的主要依据;非渗透性的泥、页岩,钻井泥浆对其浸染较小,没有泥饼和侵入带,深、中、浅三个部位的电阻率差别较小,所以,深感应、中感应、八侧向三条曲线形态接近或重合;致密砂岩段钻井泥浆对其浸染较小,侵入带较浅,八侧向反映的是冲洗带+侵入带的电阻率,深、中感应反映的均是原始地层的电阻率,所以,深、中感应电阻值相等曲线重合,八侧向电阻率值较高曲线峰态明显;渗透性好的砂岩段侵入带较深,深、中、八三条曲线差异较大,渗透性越好曲线间距越大;当原始地层为水层时,电阻值向着远井方向递减,含水饱和度越高电阻率越小,所以,测得的视电阻率值深感应最小,八侧向最大,中感应居中,在测井图上,深、中、八三条曲线由左向右平行排列;当原始地层为油层时,油层电阻值高于侵入带而低于井壁附近,所以,深感应电阻率大于中感应而小于八侧向,中、深、八三条曲线由左向右依次排列;平时工作中,我们常以中感应曲线为中轴,以深感应曲线的正负偏态,判定储层的含油水性;深感应曲线负偏时深感应曲线在中感应曲线左边,是水层；深感应曲线正偏时深感应曲线在中感应曲线右边,则为油层;另外,感应测井受高阻邻层钙质层等影响小,对低电阻地层反映灵敏,也是我们确定延长统标志层—凝灰岩的主要依据之一;曲线的半幅点为层系界面;3、普通电阻率测井普通电阻率测井根据电极系大小分为1米、2.5米、4米电阻率测井,不同的地区根据自己的地层特征选择最适合自己的电极系,长庆近年来均采用四米电阻率测井系;主要用于定性划分岩石类型和判定砂岩的含油、含水性能;一般情况下,泥岩、页岩、煤表现为高电阻,砂岩中等～略低电阻,凝灰岩低电阻;但仅根据四米视电阻率数值的大小,并不能准确判定它所反映的岩石性质,因为砂岩含油时电阻会上升,含水时电阻会下降,油层粒度较细、地层水矿化度较高或泥浆侵入较深时电阻率也较低;这种视电阻率解释的多义性,必须用其他测井曲线来弥补;四米电阻测井曲线的上下组合形态、变化趋势在大层段地层对比划分时应用较多;4、声速测井声速测井是一种研究声波在岩石单位距离的传播时间的测井方法;它利用声波在不同密度的岩石中传播速度的差异,判定岩性和定量计算孔隙度的大小;泥岩、页岩、煤孔隙小较致密,声波穿越单位厚度地层用的时间短,速度快,所以,声速曲线幅度较高,呈尖刀状向右突出;砂岩孔隙发育,孔隙内又有油水等液体,声波穿越单位厚度地层用的时间长,速度慢,所以,声速曲线幅度较低、较平直;随着砂岩物性和孔隙中填充物的变化,砂岩的声速曲线也会有一些小的起伏或摆动;砂岩疏松,物性变好,曲线向右抬升；砂岩致密,物性变差,曲线向左偏移;延长组油层声速一般在220微秒/米左右,延安组油层声速一般在240微秒/米左右;灰岩、钙质夹层声速曲线幅度较低,曲线幅度以砂岩为对称轴,呈小尖峰状向左突出;密度测井曲线与声速测井曲线形态接近,但对泥页岩反应更灵敏,尖刀状峰值更高,两条曲线互相参照解释储层物性精度会更高;5、井径测井井孔直径的变化也是岩石性质的一种间接反映;泥、页岩层常因泥浆的浸泡和冲刷造成井壁坍塌,出现井径扩大;渗透性岩层常因泥浆液体滤失形成的泥饼使井径缩小,而在致密岩层粉砂岩、钙质层处井径一般变化不大,实际井径接近钻头直径;井径曲线是识别疏松地层与致密地层的首选依据,也是地层对比划分的重要标志;6、自然电位测井自然电位测井获取的是井内不同深度上的自然电位与地面上某一点的固定电位值之差;自然电位测井曲线图上用每厘米偏转所代表的毫伏数和正负方向来表示井内自然电位数值的相对高低,而无绝对的零线;通常把自然电位曲线上对应厚层泥岩的自然电位值的连线当作基线,称为泥岩基线;某一地层的自然电位相对于泥岩基线发生偏离时,则称为自然电位异常；曲线偏向泥岩基线的左方为负异常,偏向泥岩基线的右方为正异常;这一偏转方向,主要取决于井筒内泥浆滤液矿化度与地层水矿化度的相对大小;在一般情况下,测井时泥浆滤液矿化度必须小于地层水矿化度,因此自然电位显示为负异常;在自然电位曲线上有异常出现的地方,该异常相对于泥岩基线偏转的距离,叫做自然电位异常幅度;远近储层物性越好、厚度越大,自然电位曲线负偏幅度越大;纯砂岩的自然电位负偏幅度最大;随着砂岩中泥质含量的增加或粒度减小或孔隙减少,自然电位曲线负偏幅度随之减小;因此,根据自然电位曲线负偏幅度变化,可以区分地层的岩石性质,定性判断砂岩的渗透性、旋回性、粒度等;自然电位测井;常用曲线的半幅点来进行分层;7、自然咖玛测井粘土颗粒能够吸附较多的放射性元素的离子,所以泥岩就具有较强的自然放射性;利用这一特性测量地层咖玛射线总强度,用于区分岩性、定量计算地层的泥质含量的测井方法叫自然咖玛测井;泥岩、页岩放射性元素含量高,自然咖玛曲线幅度高;砂岩、煤放射性元素含量低,自然咖玛曲线幅度低;砂岩中随着泥质含量增减,自然咖玛曲线幅度发生变化;自然咖玛测井是划分岩性的主要依据之一;一般情况下,用曲线半幅点确定岩层界面,岩层较薄时则用曲线拐点划分界面;二、测井曲线的应用测井曲线受泥浆性能、温度、仪器等多种因素影响,一条曲线往往不能准确的反映地下情况,必须把几条曲线结合起来分析;曲线幅度的高低仅限于本井上下围岩之间的对比,同一地层邻井之间曲线幅度的高低、数值的大小可以参考,但不同区域同一测井系列的曲线可比性较小;常见岩石的电性特征：砂岩：低伽玛、高自然电位、小井径、中～较低声速、中～低电阻、中～低感应,微电极曲线平直且电位与梯度差异大;泥岩：高伽玛、低自然电位、大井径、高声速、高电阻、高感应;油页岩长7：高伽玛、高自然电位甚至高过本井的砂岩,高声速、高电阻、高感应;高自然电位是油页岩与泥岩的最大区别煤线：低伽玛、低自然电位、大井径、高声速、高电阻、高感应;低伽玛是煤线与泥岩的主要区分标志凝灰质泥岩：尖刀～指状低感应、高声速、大井径、高伽玛、低自然电位,低电阻;第二讲、地层对比与划分地层是区域构造运动和地史演化的产物,是油气藏的载体;同一时期、同一构造运动中形成的地层,具有相同的沉积特点和储渗特性;地层对比的目的就是将具有相同岩性、电性、成因、上下接触关系的地层归为一类,追踪它们在时间、空间上的变化规律,研究与油气藏有关的地层;地层对比划分可分为岩芯对比和测井曲线对比两种,常用的是测井曲线对比法;一地层对比划分依据地层对比划分依据有标志层和标准层两个;1、标志层：标志层是大层1～3级旋回,对比划分的依据;标志层的确定原则：岩性典型,电性特征明显,易识别,分布稳定,易与追踪;鄂尔多斯盆地经过近四十年的实践摸索,将煤层炭质泥岩和凝灰质泥岩作为地层对比划分的标志层;它们是特定气候条件下区域性的沉积物,全盆地内普遍发育,代表性强,覆盖面广;若煤层、凝灰岩不发育,标志层电性特征不明显时,可将与标志层位置相当,电性特征典型的泥、页岩作为地层对比划分的参考依据;2、标准层：用标志层将大层确定之后还必须选定一些标准层作为细分小层的依据;这些标准层多数是在油层附近且分布稳定的泥岩;标准层是小层四级旋回,对比划分的主要依据;二地层对比划分的原则与方法地层对比划分的原则：“旋回对比,分级控制”;地层对比划分的方法：先追踪标志层,后确定标准层,再找含油层段;即：先定大层后分小层;1、旋回级别的分类：一级旋回：延安组、延长组一级旋回受区域构造运动控制;在全区分布稳定,含有一套生储组合或储盖组合;二级旋回：延10、延9,长3、长2……二级旋回是一级旋回中的次级旋回；每个旋回都有大体相同的沉积特征;三级旋回：长81、长82、长31、长32;三级旋回受局部构造运动控制,由几个沙泥岩段组成;四级旋回：长811、延812、延813四级旋回受水动力条件及局部沉积作用控制,由单一岩性或由粗到细从砂岩开始到泥岩结束、由细到粗的一个周期组成;四级旋回是地层对比划分中的最小级别,也叫沉积单元,如果再细分就叫油砂体;一级～三级旋回一般叫大层划分,四级和四级以下的一般叫小层对比划分;开发系统大多数开展的都是四级旋回的追踪对比;2、延长组地层划分方法延长统十个油层组的划分依据主要是凝灰质泥岩,次为泥页岩;凝灰质泥岩在岩屑中为白色片状,手摸有滑腻感,在荧光灯下发橘红色强光;在测井剖面上具有尖刀状低感应、高声速、大井径、高伽玛的电性特征；厚2米左右;延长统地层依据岩性组合和十个标志层,划分为十个油层组;十个标志层代码为：K0～K9,自下而上为：K０：位于长１０底;K１：位于长７底,是长７与长８的分界线,厚２０ｍ左右;底部有２ｍ厚的凝灰岩,中上部是１５～２０ｍ厚的油页岩;因其在陕北延河流域的张家滩地区出露,所以人们常称为“张家滩页岩”;油页岩在电测图上以自然电位曲线负偏幅度较高甚至高过砂岩,区别于泥页岩;K２：位于长６3底部,是长７与长６的分界线;K３：位于长６2底;K４：位于长４＋５底,是长４＋５与长６的分界线;在陕北地区较发育,陇东地区基本上是泥岩;K５：位于长４＋５中部,是长４＋５1与长４＋５2的分界线,厚度６～８ｍ,在声速曲线上表现出４个一组的齿状尖子,感应曲线特征不明显;K６：位于长３底,是长３与长４＋５的分界线;K７：位于长２底,是长２与长３分界线;K８：位于长２中部,是长２1与长２2的分界线;K9：位于长1底,是长1与长2的分界线;3、延安组地层划分方法煤线是延安组地层对比的主要标志层;煤线在测井图上具有：低伽玛、大井径、高声速、高电阻4m、高感应的特征;低伽玛是测井图上区分煤线与泥岩的主要标志;延安组地层沉积时区域气候由干冷～暖湿进行周期性循环,干冷时沉积河湖砂泥岩,暖湿时沉积沼泽煤系地层；两个煤系之间的地层代表了一个完整的旋回和气候周期,周而复始使延安组地层韵律性极强;分层时把二个煤层之间的一套地层作为一个二级旋回煤层归下伏地层,煤顶为分层界限;延4+5～延10地层顶部普遍发育煤线,若遇有些区块、有些层位煤线不发育时,可借用邻区或邻井作参考;具体方法是：挑选与本区距离最小、最接近的井做参考,根据两区地层厚度和砂岩旋回性变化趋势,以泥岩为分界线逐井由区外向区内推;。

各条测井曲线的原理及应用引言测井是地质勘探中不可或缺的技术手段之一。

随着勘探深度的增加和技术的进步，测井曲线的种类也逐渐增多。

本文将介绍几种常见的测井曲线，包括电阻率曲线、自然伽马曲线、声波曲线和中子曲线的原理及应用。

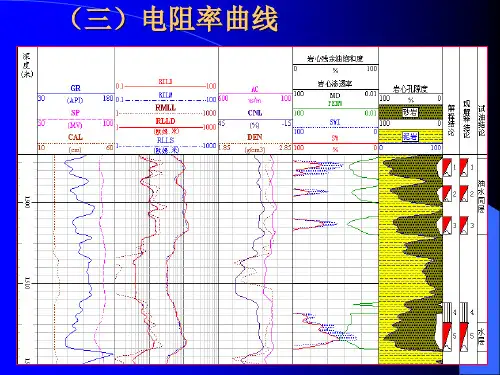

1. 电阻率曲线电阻率曲线是测井中最常见的曲线之一，用于反映地层的电阻率特性。

在测井时，通过测量地层对射入电流的电阻来得到电阻率曲线。

电阻率曲线的应用包括：- 地层分类：根据电阻率曲线的特征，可以将地层分为不同类型，如油层、水层和盐层等。

- 识别流体类型：通过电阻率曲线的变化，可以判断地层中的流体类型，如水、油或气体等。

- 沉积环境分析：电阻率曲线对地层的沉积环境也有一定的指示作用，如高电阻率的地层可能是砂岩，低电阻率的地层可能是页岩等。

2. 自然伽马曲线自然伽马曲线是记录地层自然伽马辐射强度的曲线，用来确定地层的物理性质和放射性岩石的含量。

自然伽马曲线的应用包括： - 确定放射性岩层：通过自然伽马曲线的变化，可以定量地确定地层中放射性岩石的含量。

- 钻井定位：自然伽马曲线常用于钻井中的测井工作，通过分析伽马辐射来确定钻头所处的位置和地层的特征。

- 地层对比：自然伽马曲线可以用于地层的对比，从而帮助地质学家更好地理解地层的时空分布。

3. 声波曲线声波曲线记录了地层中声波的传播速度和衰减特性，用于刻画地层的物理性质和孔隙度。

声波曲线的应用包括： - 地层属性分析：通过分析声波曲线的特征，可以确定地层的孔隙度、渗透率和饱和度等物理属性。

- 油气识别：声波曲线可以帮助判断地层中的油气类型和含量，对于油气勘探具有重要意义。

- 工程设计：声波曲线在工程设计中也有一定的应用，如在隧道掘进中可以通过声波曲线判断地层的稳定性。

4. 中子曲线中子曲线是记录测井装置发射的中子数与到达探测器的中子数之比的曲线。

中子曲线的应用包括： - 流体识别：通过中子曲线可以识别地层中不同类型的流体，如水、油和气体等。

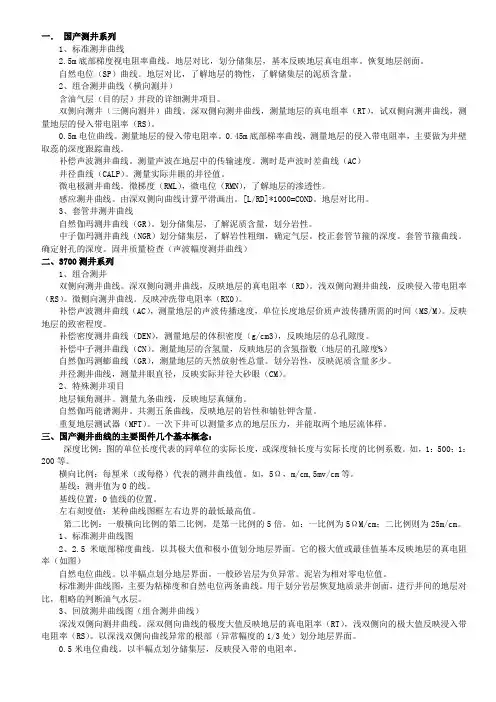

一．国产测井系列1、标准测井曲线2.5m底部梯度视电阻率曲线。

地层对比，划分储集层，基本反映地层真电组率。

恢复地层剖面。

自然电位（SP）曲线。

地层对比，了解地层的物性，了解储集层的泥质含量。

2、组合测井曲线（横向测井）含油气层（目的层）井段的详细测井项目。

双侧向测井（三侧向测井）曲线。

深双侧向测井曲线，测量地层的真电组率（RT），试双侧向测井曲线，测量地层的侵入带电阻率（RS）。

0.5m电位曲线。

测量地层的侵入带电阻率。

0.45m底部梯率曲线，测量地层的侵入带电阻率，主要做为井壁取蕊的深度跟踪曲线。

补偿声波测井曲线。

测量声波在地层中的传输速度。

测时是声波时差曲线（AC）井径曲线（CALP）。

测量实际井眼的井径值。

微电极测井曲线。

微梯度（RML），微电位（RMN），了解地层的渗透性。

感应测井曲线。

由深双侧向曲线计算平滑画出。

[L/RD]*1000=COND。

地层对比用。

3、套管井测井曲线自然伽玛测井曲线（GR）。

划分储集层，了解泥质含量，划分岩性。

中子伽玛测井曲线（NGR）划分储集层，了解岩性粗细，确定气层。

校正套管节箍的深度。

套管节箍曲线。

确定射孔的深度。

固井质量检查（声波幅度测井曲线）二、3700测井系列1、组合测井双侧向测井曲线。

深双侧向测井曲线，反映地层的真电阻率（RD）。

浅双侧向测井曲线，反映侵入带电阻率（RS）。

微侧向测井曲线。

反映冲洗带电阻率（RX0）。

补偿声波测井曲线（AC），测量地层的声波传播速度，单位长度地层价质声波传播所需的时间（MS/M）。

反映地层的致密程度。

补偿密度测井曲线（DEN），测量地层的体积密度（g/cm3），反映地层的总孔隙度。

补偿中子测井曲线（CN）。

测量地层的含氢量，反映地层的含氢指数（地层的孔隙度%）自然伽玛测蟛曲线（GR），测量地层的天然放射性总量。

划分岩性，反映泥质含量多少。

井径测井曲线，测量井眼直径，反映实际井径大砂眼（CM）。

2、特殊测井项目地层倾角测井。

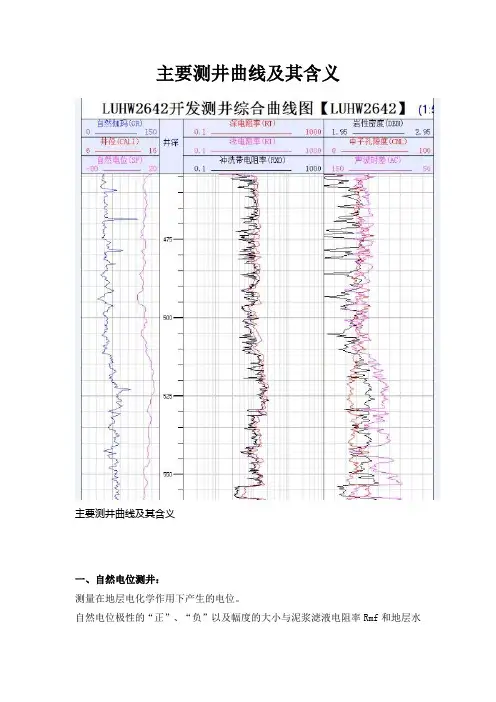

主要测井曲线及其含义主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。

自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进行地层对比。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

三、微电极测井（ML）微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

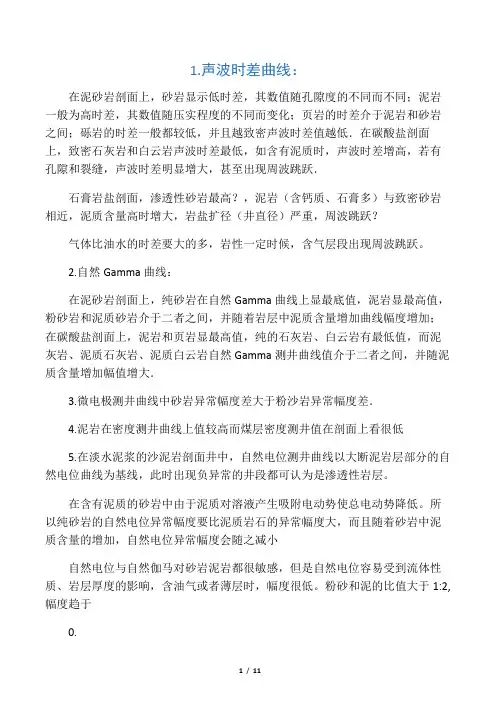

1.声波时差曲线：在泥砂岩剖面上，砂岩显示低时差，其数值随孔隙度的不同而不同；泥岩一般为高时差，其数值随压实程度的不同而变化；页岩的时差介于泥岩和砂岩之间；砾岩的时差一般都较低，并且越致密声波时差值越低．在碳酸盐剖面上，致密石灰岩和白云岩声波时差最低，如含有泥质时，声波时差增高，若有孔隙和裂缝，声波时差明显增大，甚至出现周波跳跃．石膏岩盐剖面，渗透性砂岩最高？，泥岩（含钙质、石膏多）与致密砂岩相近，泥质含量高时增大，岩盐扩径（井直径）严重，周波跳跃？气体比油水的时差要大的多，岩性一定时候，含气层段出现周波跳跃。

2.自然Gamma曲线：在泥砂岩剖面上，纯砂岩在自然Gamma曲线上显最底值，泥岩显最高值，粉砂岩和泥质砂岩介于二者之间，并随着岩层中泥质含量增加曲线幅度增加；在碳酸盐剖面上，泥岩和页岩显最高值，纯的石灰岩、白云岩有最低值，而泥灰岩、泥质石灰岩、泥质白云岩自然Gamma测井曲线值介于二者之间，并随泥质含量增加幅值增大．3.微电极测井曲线中砂岩异常幅度差大于粉沙岩异常幅度差．4.泥岩在密度测井曲线上值较高而煤层密度测井值在剖面上看很低5.在淡水泥浆的沙泥岩剖面井中，自然电位测井曲线以大断泥岩层部分的自然电位曲线为基线，此时出现负异常的井段都可认为是渗透性岩层。

在含有泥质的砂岩中由于泥质对溶液产生吸附电动势使总电动势降低。

所以纯砂岩的自然电位异常幅度要比泥质岩石的异常幅度大，而且随着砂岩中泥质含量的增加，自然电位异常幅度会随之减小自然电位与自然伽马对砂岩泥岩都很敏感，但是自然电位容易受到流体性质、岩层厚度的影响，含油气或者薄层时，幅度很低。

粉砂和泥的比值大于1:2,幅度趋于0.自然伽马虽然也受到层厚影响，层厚小于0.8米时才开始显现影响。

以上为一般情况（正常压实），如果欠压实，情况相反，砂岩出现高时差，如渤海湾明化镇组所以具体地区具体问题具体分析（要根据岩心资料建立具体解释模型）6.感应测井为了获取井下地层的原始含油饱和度资料，用油基钻井液钻井;为了不破坏井下地层的渗透率，有时采用空气钻井；这时井中没有导电介质，不能传导电流，为了解决这个问题，发明了感应测井。

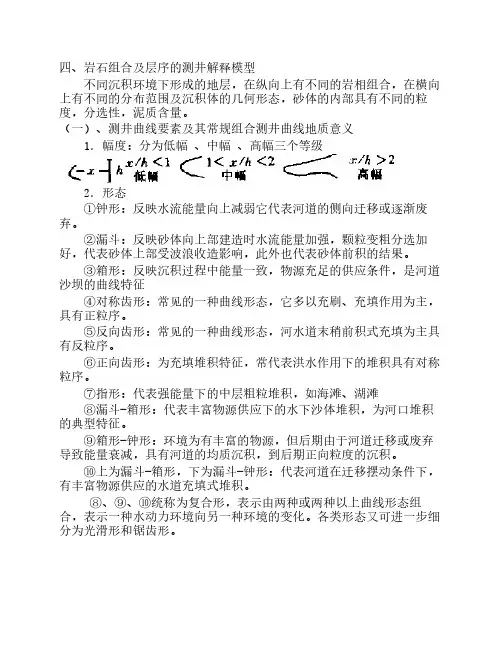

四、岩石组合及层序的测井解释模型不同沉积环境下形成的地层，在纵向上有不同的岩相组合，在横向上有不同的分布范围及沉积体的几何形态，砂体的内部具有不同的粒度，分选性，泥质含量。

（一）、测井曲线要素及其常规组合测井曲线地质意义1．幅度：分为低幅 、中幅 、高幅三个等级2．形态①钟形：反映水流能量向上减弱它代表河道的侧向迁移或逐渐废弃。

②漏斗：反映砂体向上部建造时水流能量加强，颗粒变粗分选加好，代表砂体上部受波浪收造影响，此外也代表砂体前积的结果。

③箱形：反映沉积过程中能量一致，物源充足的供应条件，是河道沙坝的曲线特征④对称齿形：常见的一种曲线形态，它多以充刷、充填作用为主，具有正粒序。

⑤反向齿形：常见的一种曲线形态，河水道末稍前积式充填为主具有反粒序。

⑥正向齿形：为充填堆积特征，常代表洪水作用下的堆积具有对称粒序。

⑦指形：代表强能量下的中层粗粒堆积，如海滩、湖滩⑧漏斗-箱形：代表丰富物源供应下的水下沙体堆积，为河口堆积的典型特征。

⑨箱形-钟形：环境为有丰富的物源，但后期由于河道迁移或废弃导致能量衰减，具有河道的均质沉积，到后期正向粒度的沉积。

⑩上为漏斗-箱形，下为漏斗-钟形：代表河道在迁移摆动条件下，有丰富物源供应的水道充填式堆积。

⑧、⑨、⑩统称为复合形，表示由两种或两种以上曲线形态组合，表示一种水动力环境向另一种环境的变化。

各类形态又可进一步细分为光滑形和锯齿形。

3.接触关系顶底接触关系反映砂体沉积初期、末期水动力能量及物源供应的变化速度，有渐变和突变两种，渐变又分为加速、线性和减速三种，反映曲线形态上的凸型、直线和凹型。

突变往往表示冲刷(底部突变)或物源的中断(顶部突变)。

单砂层顶部突变，反映了砂体沉积末期水动力、物源供应条件。

顶部突变代表物源供应的突然中断，顶部加速渐变代表水流能量在后期急刷减退或物源供应减少，多与河道末期沉积有关，顶部匀均渐变呈斜线形代表均匀的能量减退的过程。

为河道侧向迁移的典型特征，顶部减速渐变代表能量或物质供应在后期缓速消退，水下河道常具有这种特点，代表后续水流滞后沉积。

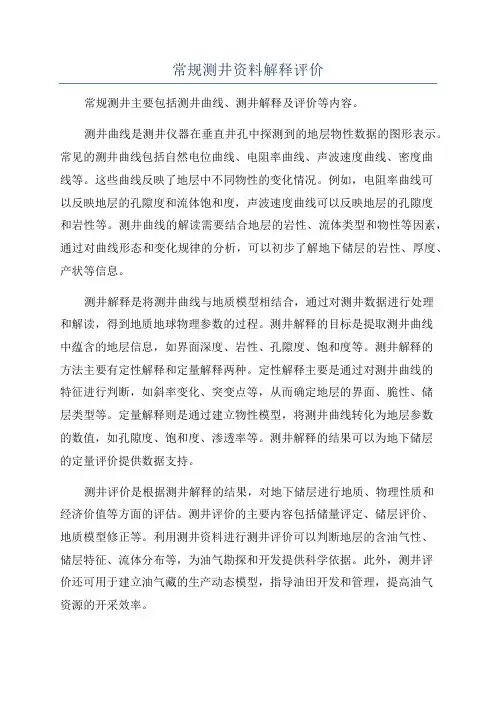

常规测井资料解释评价常规测井主要包括测井曲线、测井解释及评价等内容。

测井曲线是测井仪器在垂直井孔中探测到的地层物性数据的图形表示。

常见的测井曲线包括自然电位曲线、电阻率曲线、声波速度曲线、密度曲线等。

这些曲线反映了地层中不同物性的变化情况。

例如，电阻率曲线可以反映地层的孔隙度和流体饱和度，声波速度曲线可以反映地层的孔隙度和岩性等。

测井曲线的解读需要结合地层的岩性、流体类型和物性等因素，通过对曲线形态和变化规律的分析，可以初步了解地下储层的岩性、厚度、产状等信息。

测井解释是将测井曲线与地质模型相结合，通过对测井数据进行处理和解读，得到地质地球物理参数的过程。

测井解释的目标是提取测井曲线中蕴含的地层信息，如界面深度、岩性、孔隙度、饱和度等。

测井解释的方法主要有定性解释和定量解释两种。

定性解释主要是通过对测井曲线的特征进行判断，如斜率变化、突变点等，从而确定地层的界面、脆性、储层类型等。

定量解释则是通过建立物性模型，将测井曲线转化为地层参数的数值，如孔隙度、饱和度、渗透率等。

测井解释的结果可以为地下储层的定量评价提供数据支持。

测井评价是根据测井解释的结果，对地下储层进行地质、物理性质和经济价值等方面的评估。

测井评价的主要内容包括储量评定、储层评价、地质模型修正等。

利用测井资料进行测井评价可以判断地层的含油气性、储层特征、流体分布等，为油气勘探和开发提供科学依据。

此外，测井评价还可用于建立油气藏的生产动态模型，指导油田开发和管理，提高油气资源的开采效率。

总之，常规测井资料的解释和评价是油气勘探和开发中必不可少的环节。

通过对测井曲线的解读和测井参数的评估，可以获得地下储层的重要信息，为油气资源的勘探和开发提供科学依据。

测井曲线要素及其常规组合测井曲线地质意义 幅度：分为低幅、中幅和高幅三个阶段 形态 ① 钟形：反映水流能量向上减弱，它代 表河道的侧向迁移或逐渐废弃② 漏斗：反映砂体向上部建造时水流能 量加强，颗粒变粗分选加好，代表砂体 上部受到波浪改造影响，此外也代表砂 体前积的结果。

③ 箱形：反映沉积过程中能量一致，物 源充足的供应条件，是河道砂坝的曲线 特征。

④ 对称齿形：常见的一种曲线形态，它 多以充刷、充填作用为主，具有正粒序。

⑤ 反向齿形：常见的一种曲线形态，河 水道末稍前积式充填为主具有反粒序。

⑥ 正向齿形：为充填堆积特征，常代表 洪水作用下的堆积具有对称粒序。

⑦ 指形：代表强能量下的中层粗粒堆积， 如海滩、湖滩⑧ 漏斗-箱形：代表丰富物源供应下的水 下沙体堆积，为河口堆积的典型特征。

⑨ 箱形-钟形：环境为有丰富的物源，但后期由于河道迁移或废弃导致能量衰减，具有河道 的均质沉积，到后期正向粒度的沉积。

⑩ 上为漏斗-箱形，下为漏斗-钟形：代表河道在迁移摆动条件下，有丰富物源供应的水道充 填式堆积。

（8）、（9）、（ 10）统称为复合形，表示由两种或两种以上曲线形态组合，表示一种水 动力环境向另一种环境的变化。

各类形态又可进一步细分为光滑形和锯齿形。

不同水动力条件造成了不同环境下的沉积层序在粒度、 分选、泥质含量等方面的特征，因而具有不同的测井曲线形态。

它集中反映出的基本形态和特征包括： 幅度：幅度的大小反映粒度、分选性及泥质含量等沉积特征的变化， 如自然电位的异常幅度变化、自然伽马幅值高低可以反映地层粒度中值的大小，并能反映泥质含量的高低。

能量厚度：能量厚度反映单砂体水动力较强渗透砂体沉积时间（厚度）。

形状：指单砂体曲线形态，有箱形、钟形、漏斗形、菱形和指形等，反映沉积物沉积时能量 变化或相对稳定的情况，如钟形表示沉积能量由强到弱的变化。

接触关系：接触关系指砂岩的顶、底界的曲线形态，反映砂岩沉淀初期及末期的沉积相变化。

一、自然电位测井：测量在地层电化学作用下产生的电位。

自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进行地层对比。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

三、微电极测井（ML）微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

测井方法总结总共学习的测井方法有：普通电阻率测井（包括梯度电极系、电位电极系、微电极测井）、深浅三侧向、深浅双侧向、微侧向、邻近侧向、微球形聚焦、感应测井、自然电位、声波时差、自然伽马和自然伽马能谱、放射性同位素测井、密度测井和岩性密度测井、中子测井、地层倾角测井、成像测井。

梯度电极系曲线特征：1、曲线为非对称曲线，顶部梯度电极系的视电阻率曲线在高阻层顶部出现极大值，在高阻层底部（距界面一个电极距）出现极小值；底部梯度电极系的视电阻率在高阻层底部出现极大值，在高阻层顶部（距界面一个电极距）出现极小值。

2、厚地层（参考仪器电极距），地层中部的测量值接近地层电阻率；3、随地层厚度的减小，围岩电阻率的影响增加，测量结果偏离实际值。

地层越薄，围岩影响越大。

电位电极系曲线特征：1、曲线为对称曲线2、视电阻率曲线在地层中部取得极值。

当h>L(电极距)时，随地层厚度增加，地层中部的Ra 接近地层的真电阻率。

3、在地层界面处，出现了一个小平台，其中点对应地层界面。

视电阻率曲线应用：1、划分岩性由不同岩性的地层，其电阻率不同，因此，可以根据视电阻率曲线划分不同岩性的地层。

2、确定地层的真电阻率Rt3、求地层孔隙度、地层水电阻率及含油饱和度.4、比较电极距不同的电极系测量曲线，可确定地层的侵入特征.在条件许可的情况下，可确定孔隙流体性质。

微电极测井曲线特征：1、渗透层两条曲线不重合，微梯度小于微电位，出现正幅差。

2、泥岩段两条曲线重合，读数低3、致密灰岩幅度高呈锯齿状，有幅度不大的正或负的幅度差4、生物灰岩读数高，正幅差大5、孔隙性、裂缝性石灰岩，读数低，有明显幅度差微电极测井曲线应用：1、划分岩性剖面2、确定岩层界面，曲线纵向分层能力强，划分薄层及薄夹层好3、确定含油砂岩有效厚度4、确定井径扩大段5、确定冲洗带电阻率Rxo和泥饼厚度hmc普通电阻率测井仪在井内产生的电场为发散的直流电场，当井内泥浆的矿化度高或井剖面为高阻地层时，井眼分流作用大，测量值与地层电阻率间的误差增大。

2.5米梯度M2.25A0.5R25梯度电极M2.25A0.5B R25自然电位SP 井径CAL微电极A0.025M0.025N-A0.05M ML1、ML2井温TEMP 声波时差AC 感应测井COND 自然伽码GR 声波幅度CBL 0.4米A0.4M2.25N R04 0.4米A0.4M2.35N R04 0.5米B2.25A0.5R05 4米A3.75M0.5N R44米M3.75A0.5B R4 0.45米M0.4A0.1B R045 RT深侧向电阻率RT RXO浅侧向电阻率RXO 中子伽码NGR DEN密度DEN CNL井壁中子CNL RXO1微球形聚焦电阻率RXO1伽马－伽马GR流体电阻率RT微测向RMLL七测向LLD7、LLS7中感应RILM深感应RILD八测向RFOC井斜DEV方位角AZIM激发电位人工电位补偿声波BHC声波衰减率ATC常用测井曲线名称测井符号英文名称中文名称Rt true formation resistivity.地层真电阻率Rxo flushed zone formation resistivity 冲洗带地层电阻率Ild deep investigate induction log 深探测感应测井Ilm medium investigate induction log 中探测感应测井Ils shallow investigate induction log 浅探测感应测井Rd deep investigate double lateral resistivity log 深双侧向电阻率测井Rs shallow investigate double lateral resistivity log 浅双侧向电阻率测井RMLL micro lateral resistivity log 微侧向电阻率测井CON inductionlog 感应测井AC acoustic声波时差DEN density密度CN neutron中子GR natural gamma ray 自然伽马SP spontaneous potential 自然电位CAL boreholediameter 井径K potassium钾TH thorium钍U uranium铀KTH gamma ray without uranium 无铀伽马NGR neutron gamma ray 中子伽马5700系列的测井项目及曲线名称Star Imager 微电阻率扫描成像CBIL 井周声波成像MAC 多极阵列声波成像MRIL 核磁共振成像TBRT 薄层电阻率DAC阵列声波DVRT 数字垂直测井HDIP 六臂倾角MPHI 核磁共振有效孔隙度MBVM 可动流体体积MBVI 束缚流体体积MPERM 核磁共振渗透率Echoes 标准回波数据T2 Dist T2分布数据TPOR 总孔隙度BHTA 声波幅度BHTT 声波返回时间Image DIP 图像的倾角COMP AMP 纵波幅度Shear AMP 横波幅度COMP ATTN 纵波衰减Shear ATTN 横波衰减RADOUTR 井眼的椭圆度Dev 井斜ARO3 方位电阻率ARO4 方位电阻率ARO5 方位电阻率ARO6 方位电阻率ARO7 方位电阻率ARO8 方位电阻率ARO9 方位电阻率AT10 阵列感应电阻率AT20 阵列感应电阻率AT30 阵列感应电阻率AT60 阵列感应电阻率AT90 阵列感应电阻率ATAV 平均衰减率ATC1 声波衰减率ATC2 声波衰减率ATC3 声波衰减率ATC4 声波衰减率ATC5 声波衰减率ATC6 声波衰减率ATMN 最小衰减率ATRT 阵列感应电阻率ATRX 阵列感应电阻率AZ 1号极板方位AZ1 1号极板方位AZI 1号极板方位AZIM 井斜方位BGF 远探头背景计数率BGN 近探头背景计数率BHTA 声波传播时间数据BHTT 声波幅度数据BLKC 块数BS 钻头直径BTNS 极板原始数据C1 井径C2 井径C3 井径CAL 井径CAL1 井径CAL2 井径CALI 井径CALS 井径CASI 钙硅比CBL 声波幅度CCL 磁性定位CEMC 水泥图CGR 自然伽马CI 总能谱比CMFF 核磁共振自由流体体积CMRP 核磁共振有效孔隙度CN 补偿中子CNL 补偿中子CO 碳氧比CON1 感应电导率COND 感应电导率CORR 密度校正值D2EC 200兆赫兹介电常数D4EC 47兆赫兹介电常数DAZ 井斜方位DCNT 数据计数DEN 补偿密度DEN_1 岩性密度DEPTH 测量深度DEV 井斜DEVI 井斜DFL 数字聚焦电阻率DIA1 井径DIA2 井径DIA3 井径DIFF 核磁差谱DIP1 地层倾角微电导率曲线1 DIP1_1 极板倾角曲线DIP2 地层倾角微电导率曲线2 DIP2_1 极板倾角曲线DIP3 地层倾角微电导率曲线3 DIP3_1 极板倾角曲线DIP4 地层倾角微电导率曲线4 DIP4_1 极板倾角曲线DIP5 极板倾角曲线DIP6 极板倾角曲线DRH 密度校正值DRHO 密度校正值DT 声波时差DT1 下偶极横波时差DT2 上偶极横波时差DT4P 纵横波方式单极纵波时差DT4S 纵横波方式单极横波时差DTL 声波时差DTST 斯通利波时差ECHO 回波串ECHOQM 回波串ETIMD 时间FAMP 泥浆幅度FAR 远探头地层计数率FCC 地层校正FDBI 泥浆探测器增益FDEN 流体密度FGAT 泥浆探测器门限FLOW 流量FPLC 补偿中子FTIM 泥浆传播时间GAZF Z轴加速度数据GG01 屏蔽增益GG02 屏蔽增益GG03 屏蔽增益GG04 屏蔽增益GG05 屏蔽增益GG06 屏蔽增益GR 自然伽马GR2 同位素示踪伽马HAZI 井斜方位HDRS 深感应电阻率HFK 钾HMRS 中感应电阻率HSGR 无铀伽马HTHO 钍HUD 持水率HURA 铀IDPH 深感应电阻率IMPH 中感应电阻率K 钾KCMR 核磁共振渗透率KTH 无铀伽马LCAL 井径LDL 岩性密度LLD 深侧向电阻率LLD3 深三侧向电阻率LLD7 深七侧向电阻率LLHR 高分辨率侧向电阻率LLS 浅侧向电阻率LLS3 浅三侧向电阻率LLS7 浅七侧向电阻率M1R10 高分辨率阵列感应电阻率M1R120 高分辨率阵列感应电阻率M1R20 高分辨率阵列感应电阻率M1R30 高分辨率阵列感应电阻率M1R60 高分辨率阵列感应电阻率M1R90 高分辨率阵列感应电阻率M2R10 高分辨率阵列感应电阻率M2R120 高分辨率阵列感应电阻率M2R20 高分辨率阵列感应电阻率M2R30 高分辨率阵列感应电阻率M2R60 高分辨率阵列感应电阻率M2R90 高分辨率阵列感应电阻率M4R10 高分辨率阵列感应电阻率M4R120 高分辨率阵列感应电阻率M4R20 高分辨率阵列感应电阻率M4R30 高分辨率阵列感应电阻率M4R60 高分辨率阵列感应电阻率M4R90 高分辨率阵列感应电阻率MBVI 核磁共振束缚流体体积MBVM 核磁共振自由流体体积MCBW 核磁共振粘土束缚水ML1 微电位电阻率ML2 微梯度电阻率MPHE 核磁共振有效孔隙度MPHS 核磁共振总孔隙度MPRM 核磁共振渗透率MSFL 微球型聚焦电阻率NCNT 磁北极计数NEAR 近探头地层计数率NGR 中子伽马NPHI 补偿中子P01 第1组分孔隙度P02 第2组分孔隙度P03 第3组分孔隙度P04 第4组分孔隙度P05 第5组分孔隙度P06 第6组分孔隙度P07 第7组分孔隙度P08 第8组分孔隙度P09 第9组分孔隙度P10 第10组分孔隙度P11 第11组分孔隙度P12 第12组分孔隙度P1AZ 1号极板方位P1AZ_1 2号极板方位P1BTN 极板原始数据P2BTN 极板原始数据P2HS 200兆赫兹相位角P3BTN 极板原始数据P4BTN 极板原始数据P4HS 47兆赫兹相位角P5BTN 极板原始数据P6BTN 极板原始数据PAD1 1号极板电阻率曲线PAD2 2号极板电阻率曲线PAD3 3号极板电阻率曲线PAD4 4号极板电阻率曲线PAD5 5号极板电阻率曲线PAD6 6号极板电阻率曲线PADG 极板增益PDRLML 微梯度电阻率RM 钻井液电阻率RMLL 微侧向电阻率RMSF 微球型聚焦电阻率RNML 微电位电阻率ROT 相对方位RPRX 邻近侧向电阻率RS 浅侧向电阻率SDBI 特征值增益SFL 球型聚焦电阻率SFLU 球型聚焦电阻率SGAT 采样时间SGR 无铀伽马SICA 硅钙比SIG 井周成像特征值SIGC 俘获截面SIGC2 示踪俘获截面SMOD 横波模量SNL 井壁中子SNUM 特征值数量SP 自然电位SPER 特征值周期T2 核磁T2谱T2-BIN-A 核磁共振区间孔隙度T2-BIN-B 核磁共振区间孔隙度T2-BIN-PR 核磁共振区间孔隙度T（注：素材和资料部分来自网络，供参考。

常用测井曲线对应符号测井是勘探、开发和生产油气田不可缺少的工具，它通过分析地下岩石的物理性质，获取油气田地质资料，为油气勘探和开发提供重要参考。

不同的测井工具会记录不同类型的测井曲线，这些曲线在分析时需要进行对比和综合，因此熟悉测井曲线对应符号是十分必要的。

下面我们来介绍一些常用测井曲线对应符号及其含义。

1. 自然伽马测井曲线（GR）GR曲线符号为“GR”，是最常用的测井曲线之一。

它是通过探测自然射线中含能的γ射线，来反映地层中放射性矿物的含量及其类型的一种曲线。

GR曲线呈波动状，具有重要的地层对比作用，常被用于确定地层界面位置。

RT曲线符号为“RT”，是电阻率测井仪测量电阻率时所记录的曲线，它反映了地层岩石的电性质。

电阻率在不同岩石中变化较大，因此通过分析RT曲线可以判断地层中岩石性质的变化。

3. 声波测井曲线（DT）DT曲线符号为“DT”，是通过测量由声波引起的岩石反射波幅度和时间来分析地层性质的一种曲线。

听音头向井口发出声波，在地层中反射产生回声，测量声波传播时间和反射幅度，从而计算出地层中的速度和密度等参数。

4. 反射系数测井曲线（RC）RC曲线符号为“RC”，反射系数测井是通过记录岩石反射对比度的曲线，来分析地层结构和特性的一种曲线。

它是通过比较入射波和反射波的相对振幅大小，计算得到反射系数，从而推断地层结构、埋深等信息。

ST曲线符号为“ST”，横波测井是通过检测垂直于地层面的S波传输速度和振幅变化，研究地层岩石物理性质的一种曲线。

它可以提供一些油气藏中裂缝和孔隙等构造特征的信息，对于评价地层的弹性参数非常有用。

6. 电滑动测井曲线（LL）LL曲线符号为“LL”，电滑动测井是通过测量地层松散程度的指标来分析孔隙度和孔隙分布特征的一种曲线。

测井仪器的探头采用了激励电极和感应电极，通过感应电极测量岩石中导电性质的变化，从而推算出含水量。

WL曲线符号为“WL”，液位测井是通过检测地下水位的高低来分析含水层厚度和地下水表面的形状。
