USB的全称是Universal Serial Bus，USB支持热插拔，即插即用的优点，所以USB接口已经成为MP3的最主要的接口方式。
USB有两个规范，即USB1.1和USB2.0。
USB1.1是目前较为普遍的USB规范，其高速方式的传输速率为12Mbps，低速方式的传输速率为1.5Mbps（b是Bit的意思），1MB/s（兆字节/秒）=8MBPS （兆位/秒），12Mbps=1.5MB/s。
目前，大部分MP3为此类接口类型。
USB2.0规范是由USB1.1规范演变而来的。
它的传输速率达到了480Mbps，折算为MB为60MB/s，足以满足大多数外设的速率要求。
USB 2.0中的“增强主机控制器接口”（EHCI）定义了一个与USB 1.1相兼容的架构。
它可以用USB 2.0的驱动程序驱动USB 1.1设备。
也就是说，所有支持USB 1.1的设备都可以直接在USB 2.0的接口上使用而不必担心兼容性问题，而且像USB 线、插头等等附件也都可以直接使用。
使用USB为打印机应用带来的变化则是速度的大幅度提升，USB接口提供了12Mbps的连接速度，相比并口速度提高达到10倍以上，在这个速度之下打印文件传输时间大大缩减。
USB 2.0标准进一步将接口速度提高到480Mbps，是普通USB速度的20倍，更大幅度降低了打印文件的传输时间。
右图为USB接口连线定义USB是一种常用的pc接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口，usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data- --------------------------------------------------------USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+黑色－地线： GND、GroundUSB接口定义图PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
电脑各类接口引脚定义PS/2接口：分别为AT键盘（即常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多，而AT键盘已经要沦为昨日黄花。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1．DATA 数据信号2．空3．GND 地端4．＋5V5．CLOCK 时钟6．空（仅限PS2键盘）USB接口：接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB 才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
RJ45网线顺序：568B:568A：RS232串口：串口是计算机主要的外部接口之一，通过九针串口连接的设备有很多，像串口鼠标、MODEM、手写板等等，九针串口的示意图如上，其各脚的定义如下：1．DCD 载波检测2．RXD 接收数据3．TXD 发送数据4．DTR 数据终端准备好5．SG 信号地线6．DSR 数据准备好7．RTS 请求发送8．CTS 清除发送9．RI 振铃指示并口：并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。
并口也是25针的，与25针串口不同的是，并口是25个孔，所以常称为“母头”，而像串口就常称为“公头”。
电脑主板常用接口介绍定义PS2、USB接口、网卡、串口、并口、VGA针脚定义注意：以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
刚接触电脑的朋友面对着计算机后背那密密麻麻的各种接口和一大把连接线往往会不知所措；接触电脑久的朋友有的时候想搞一些小点子，但常常会找不到各种接口的针脚定义；如果你有以上的经历，那么这一篇文章想必会给您带来一点帮助，那就是外部接口大集合。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

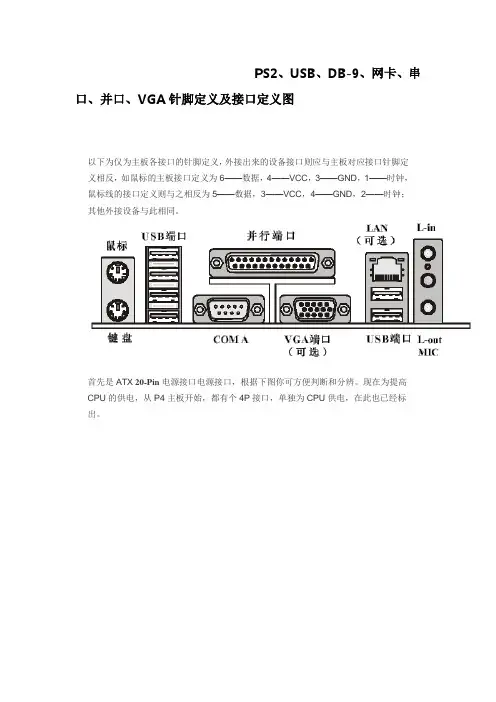

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB 才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
计算机常用接口针脚定义一、PS/2 接口：鼠标和键盘绝大多数采用PS/2 接口，鼠标和键盘的PS/2 接口的物理外观完全相同，以至于业界不得不在PC'99 规范中用两种不同的颜色来将其区别开，按照PC'99 颜色规范，鼠标通常占用浅绿色接口，键盘占用紫色接口。
虽然二者的工作原理相同，但这两个接口还是不能混插，这是由它们在电脑内部不同的信号定义所决定的。
二、串行接口(Serial Port)：串口是计算机主要的外部接口之一，通过九针串口连接的设备有很多，像串口鼠标、MODEM、手写板等等，主板一般都集成两个串口，安装多个串口设备最容易引起IRQ 冲突而无法工作，这时可以在BIOS 或在操作系统中调整设备所占用的资源。
其各脚的定义如下：1—载波检测 2—接收数据 3—发送数据4—数据终端准备好 5—信号地线 6—数据准备好7—请求发送 8—清除发送 9—振铃指示标准的串口能够达到最高115Kbps 的数据传输速度，而一些增强型串口如ESP(Enhanced Serial Port，增强型串口) 、Super ESP(Super Enhanced SerialPort，超级增强型串口)等则能达到460Kbps 的数据传输速率。
三、USB 接口(Universal Serial Bus，通用串行总线)：它是由Compaq、IBM、Microsoft 等多家公司于1994 年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996 年业界正式通过了USB1.0标准，但由于未获当时主流的Win95 支持(直到Win95 OSR2 才通过外挂模块提供对USB1.0 的支持)而未得到普及，直到1998 年USB1.1 标准确立和Win98 内核正式提供对USB 接口的直接支持之后，USB 才真正开始普及，到今天已经发展到USB2.0 标准。
USB 接口真正实现了热插拔，在安装硬件时再也不需要象串口或并口这样经过关机－连接－开机－装驱动程序－重启这样的繁琐过程，真正实现在开机状态下的PnP（即插即用）。
USB 各型插座插头引脚分布最近画USB的电路，老是忘记它的引脚排列，每次都要去翻手册，很麻烦，索性整理了一下，以后用着也方便，这些图都来自USB标准上。
注：以下均为插座或插头的前视图，即将插座或插头面向自己。
USB A型插座和插头USB A型插座引脚分布USB A型插头引脚排列分布USB B型插座和插头USB B型插座引脚分布USB B型插头引脚分布USB mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
PS2 接口鼠标键盘转USB硬件 2009-11-18 21:50 阅读98 评论0字号：大中小先谈谈为什么要抛弃PS/2，很简单就是因为USB端口绝对的方便，支持热插拔和即插即用，因此可以大大方便我们平时的使用。
每台电脑理论上可以支持127个USB接口，随着USB的发展成熟，USB很有可能统一计算机接口，另外陈旧的PS/2接口有其本身的弊端，抛开热插拔等不说，PS/2接口在插入的时候很不方便，6个细小的针脚很难对准，而且很容易造成针脚的弯曲、折断。
所以我们有理由通过改造去抛弃它。
仔细研究一下两种接口的针脚，PS/2的针脚是6针的，而USB针脚却是4针，两者都提供＋5v的电压。
拆开键盘(小心里边的橡胶小帽儿，弄不好撒的到处都是，别说我没提醒你)，里边竟然有4根线(黄、红、白、绿)，这就说明真正起作用的也就是4个针脚，和U SB 应该是一一对应的。
有了这点我想改造基本上是可行的，马上找了相关针脚资料看看。
不过本着diy的精神，还是谨慎为好。
本人用万能表检测了一下，结果却大跌眼睛，幸亏没有按照上面这个针脚的定义直接胡来，否则肯定失败。
上面的是主板上的母接口图，按照本人的测试，鼠标上的针脚定义修正如下：键盘接线黄、红、白、绿对应的针脚如下黄3红4白6绿2USB的针脚定义如下图：(注：图示仅供参考，可能有错)USB对应的线与针脚间的连接如下：红4白3绿2黑1这样弄清楚了各个针脚的意义，我们就可以进行改造了。

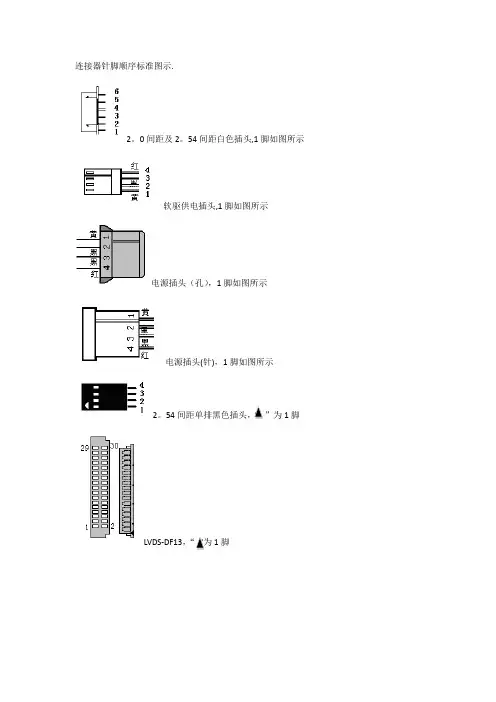

连接器针脚顺序标准图示.
2。
0间距及2。
54间距白色插头,1脚如图所示
软驱供电插头,1脚如图所示
电源插头（孔），1脚如图所示
电源插头(针)，1脚如图所示
2。
54间距单排黑色插头，“1脚
LVDS-DF13，"为1脚
LVDS—DF14，“1脚
灰3P风扇插头，箭头为1脚
2。
0间距双排白色插头，“”为1脚
IDC插头,"为1脚
2。
0间距及2.54间距杜邦插头“”对面为1脚
USB—A型插头
USB-A型配件
USB—B型插头1。
25间距8芯插头,1脚如图所示
20pin—ATX插头
9芯串口D型头（孔）
VGA插头(针)
PS2键鼠插头(针）
标准电源线插头
音频插头
1394A—6芯插头25芯D型并口插头(孔）
RJ45网络水晶插头,1脚如图所示
轴流风扇
DVI-I插座（孔）
DVI-I插座（针）。

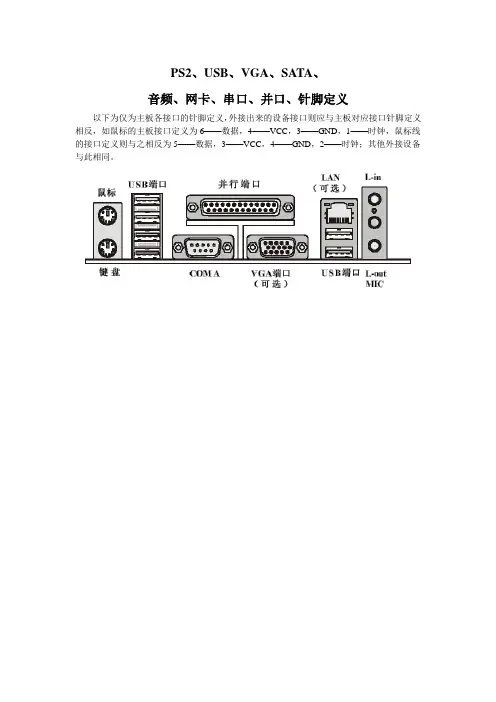

PS2、USB、VGA、SATA、音频、网卡、串口、并口、针脚定义以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU 的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1 DATA 数据信号2 空3 GND 地端4 ＋5V5 CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

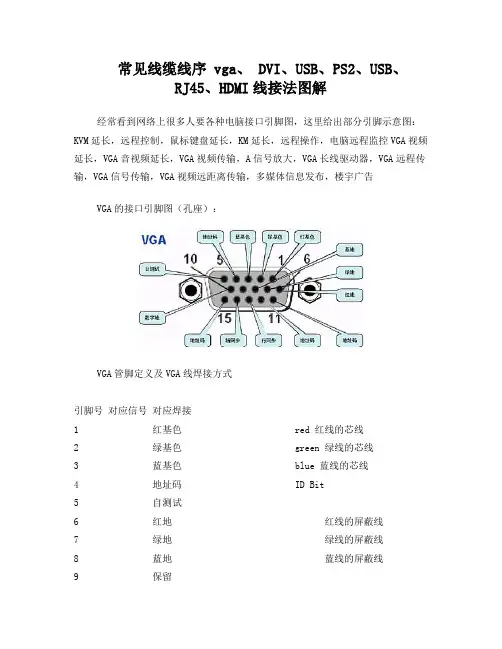

常见线缆线序 vga、 DVI、USB、PS2、USB、RJ45、HDMI线接法图解经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：KVM延长，远程控制，鼠标键盘延长，KM延长，远程操作，电脑远程监控VGA视频延长，VGA音视频延长，VGA视频传输，A信号放大，VGA长线驱动器，VGA远程传输，VGA信号传输，VGA视频远距离传输，多媒体信息发布，楼宇广告VGA的接口引脚图（孔座）：VGA管脚定义及VGA线焊接方式引脚号对应信号对应焊接1 红基色 red 红线的芯线2 绿基色 green 绿线的芯线3 蓝基色 blue 蓝线的芯线4 地址码 ID Bit5 自测试6 红地红线的屏蔽线7 绿地绿线的屏蔽线8 蓝地蓝线的屏蔽线9 保留10 数字地黑线11 地址码棕线12 地址码13 行同步黄线14 场同步白线15 地址码外层屏蔽 D15 端壳压接还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
DVI-D接口示意图（转自家电网）：DVI-I接口示意图：PS/2 接口示意图：USB引脚图：Usb延长，USB信号延长，USB信号传输，USB传输，USB延长设备，USB远程使用，USB设备传输，USB信号放大，USB远程通讯接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+ RJ45网线顺序：568B:568A：HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。
HDMI一共有三种接口，这里贴出最常见的一种。

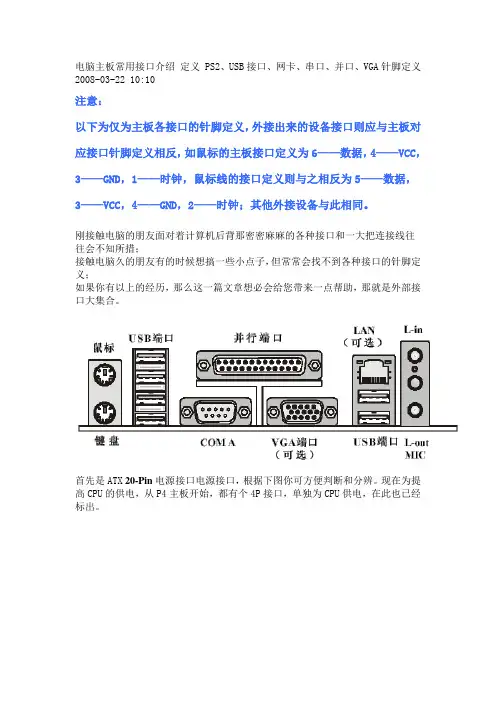

电脑主板常用接口介绍定义 PS2、USB接口、网卡、串口、并口、VGA针脚定义2008-03-22 10:10注意：以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
刚接触电脑的朋友面对着计算机后背那密密麻麻的各种接口和一大把连接线往往会不知所措；接触电脑久的朋友有的时候想搞一些小点子，但常常会找不到各种接口的针脚定义；如果你有以上的经历，那么这一篇文章想必会给您带来一点帮助，那就是外部接口大集合。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图
以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU 的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学
者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而
事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，
所以两者有共同的地方，各针脚定义如下：
1、DATA 数据信号
2、空
3、GND 地端
4、＋5V
5、CLOCK 时钟
6 空（仅限PS2键盘）
USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公
司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、
并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到
Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年
USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始
普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相
连的“A”连接头)。
USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容
性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄
像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定
义也很简单：
1 ＋5V
2 DATA－数据－
3 DATA＋数据＋
4 GND 地
主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享
IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。
我们经
常在使用中遇到这个问题——如果在COM1上安装了串口鼠标或其他外设，就不能在
COM3上安装如Modem之类的其它硬件，这就是因为IRQ设置冲突而无法工作。
这时玩
家们可以将另外的外设安装在COM2或4。
标准的串口能够达到最高115Kbps的数据传输速度，而一些增强型串口如
ESP(Enhanced Serial Port，增强型串口) 、Super ESP(Super Enhanced Serial Port，超级增强型串口)等则能达到460Kbps的数据传输速率。
串口是计算机主要的外部接口之一，通过九针串口连接的设备有很多，像串口鼠标、MODEM、手写板等等，九针串口的示意图如上，其各脚的定义如下：
1 DCD 载波检测
2 RXD 接收数据
3 TXD 发送数据
4 DTR 数据终端准备好
5 SG 信号地线
6 DSR 数据准备好
7 RTS 请求发送
8 CTS 清除发送
9 RI 振铃指示
显示器当然是很重要的设备了，显示器使用的是15针的连接公头，因为显示器属于一种较为独立的电子器件，所以它的接头定义也有很多较专业的部分，具体针脚定义如下：
1 红
2 绿
3 蓝
4 空脚
5 地
6 红－接地
7 绿－接地
8 蓝－接地
9 空脚
10 接地
11 接地
12 SDA
13 水平同步
14 垂直同步
15 SCL
网卡（LAN）接口
音频接口
最初的并口设计是单向传输数据的，也就是说数据在某一时刻只能实现输入或者输出。
后来IBM又开发出了一种被称为SPP(Standard Parallel Port)的双向并口技术，它可以实现数据的同时输入和输出，这样就将原来的半互动并口变成了真正的双方互动并口； Intel、Xircom 及Zenith于1991年共同推出了EPP(Enhanced Parallel Port,增强型并口)，允许更大容量数据的传输(500～1000byte/s),其主要是针对要求较高数据传输速度的非打印机设备，例如存储设备等；紧接着EPP的推出，1992年微软和惠普联合推出了被称为
ECP(Extended Capabilities Port,)的新并口标准，和EPP不同，ECP是专门针对打印机而制订的标准；发布于1994年的IEEE 1284涵盖了EPP和ECP两个标准，但需要操作系
统和硬件都支持该标准，这对现在的硬件而言已不是什么问题了。
目前我们所使用的并口都支持EPP和ECP这两个标准，而且我们可以在CMOS当中自己设置并口的工作模式。
并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。
并口也是25针的，与25针串口不同的是，并口是25个孔，所以常称为“母头”，而像串口就常称为“公头”。
并口的针脚定义如下：
1 STROBE 选通
2-9 DATA0-DATA7 数据0-7
10 ACKNLG 确认
11 BUSY 忙
12 PE 缺纸
13 SLCT 选择
14 AUTO FEED 自动换行
15 ERROR 错误
16 INIT 初始化
17 SLCT IN 选择输入/
18-25 GND 地线
主板上CPU等网风扇接口。
主板上音频线接口。
主板SATA串口硬盘接口。
IEEE1394通常有两种接口方式，一种是六角型的六针接口，另一种是四角的四针接口，
其区别就在于六针接口除了两条一对共两对的数据线外还多了一对电源线，可直接向外设
供电，多使用于苹果机和台式电脑，而四针接口多用于DV或笔记本电脑等设备。
●使用方便，支持热插拔，即插即用，无需设置设备ID号，从Win98 SE以上版本的
操作系统开始内置IEEE1394支持核心，无需驱动程序。
●数据传输速度快，IEEE1394a高达400Mbps，后续的IEEE1394b标准可将速度提
升到800Mbps、1.6Gbps甚至3.2Gbps。
●自带供电线路，能提供8—40V可变电压，允许通过最大电流也达到1.5A左右，因
此它能为耗电量要求小的设备进行供电。
●真正点对点连接(peer－to－peer)，设备间不分主从，可直接实现两台DV间的数据
传输或是多台电脑共享一台DV机，而且从理论上讲我们可以直接将IEEE1394接口DV
机中的图像数据保存到IEEE1394接口的硬盘中。
当前我们应用最多的是带宽400Mbps的IEEE1394a接口，与其相比，正在发展中的IEEE1394b接口的特点是可以实现长途数据传输。
今年初由美国德州仪器公司(Texas Instruments)推出了业界首款IEEE1394b器件TSB81BA3，不仅将上一代 1394a的速度
加倍到800Mbps，而且还将通信距离增加到了100米，而如果采用石英类材料的光纤的话，则传输速度可以达到1.6Gbps，将来还有望提高到3.2Gbps。
从而可确保在高速数据传输
与多媒体网络中实现更佳的用户体验。
