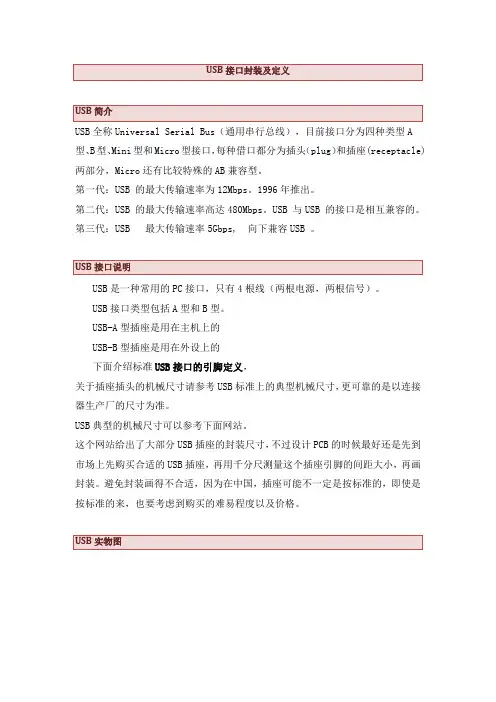

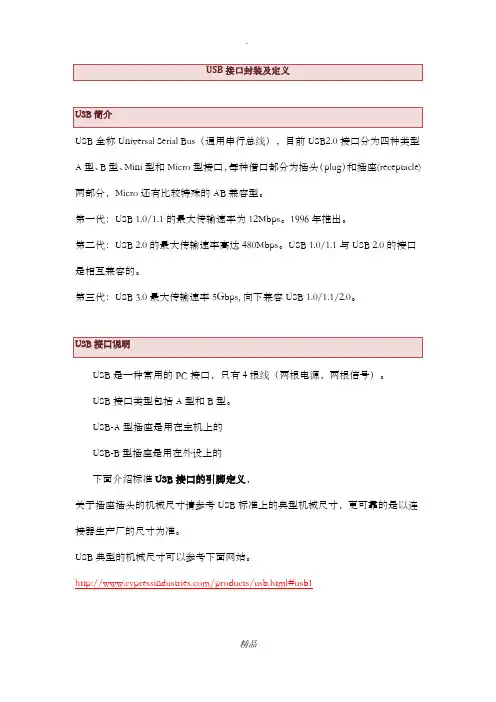

U S B A型、B型、M i n i 和M i c r o接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代：USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。

USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

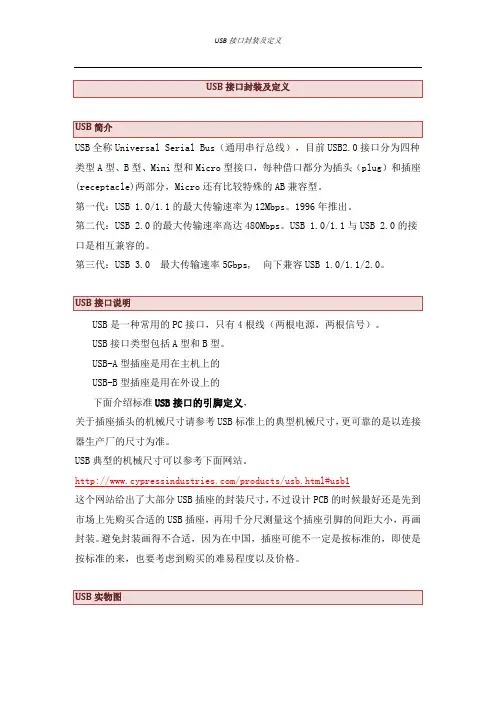

USB实物图USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能USB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布 USB A-B型引脚功能USB B型插座DIP直插USB Mini-B型插座和插头USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。

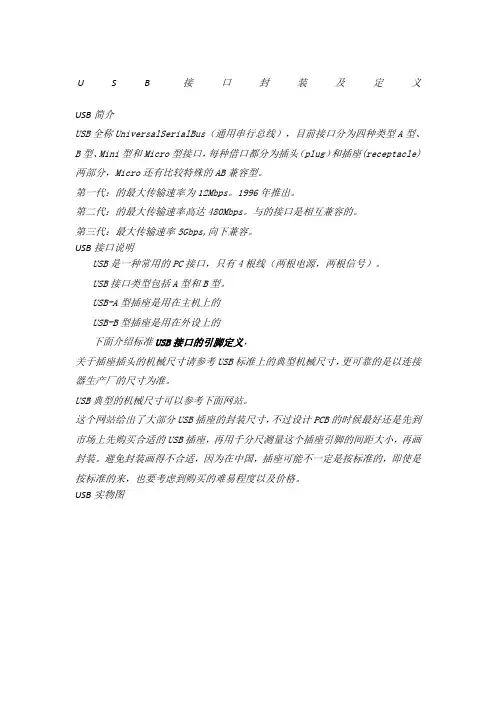

USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代：USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。

USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB B型插座DIP直插USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。

USB 接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A 型、B 型、Mini 型还有后来补充的Micro 型接口，每种接口都分插头和插座两个部分，Micro 还有比较特殊的AB 兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

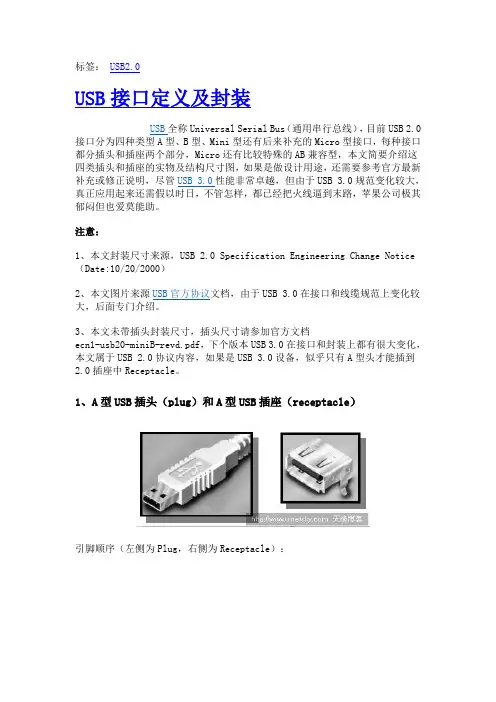

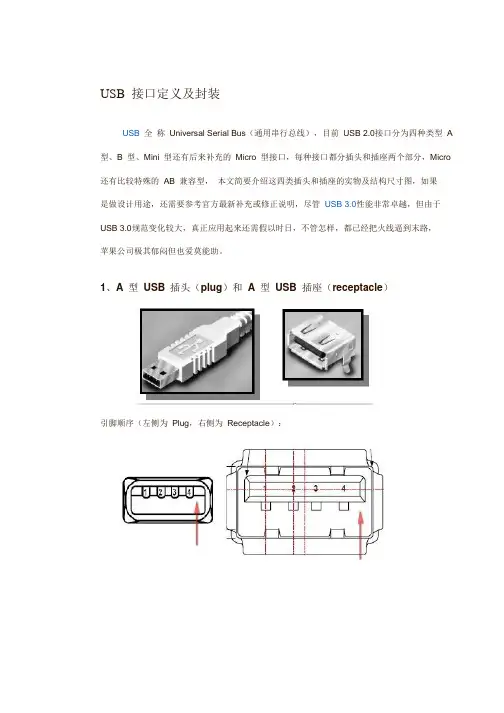

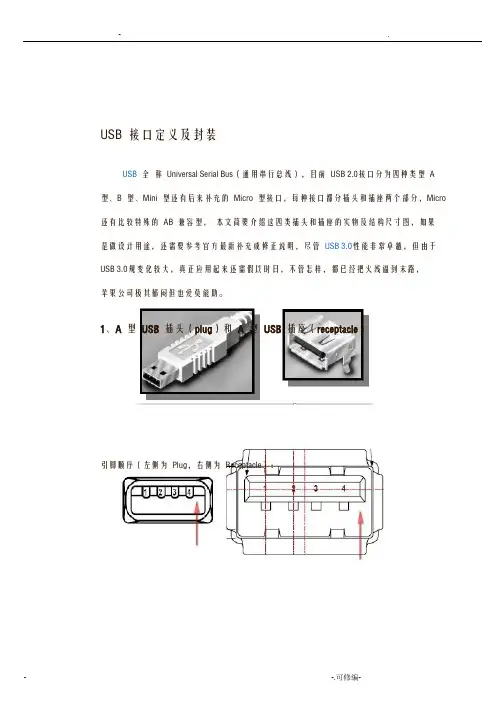

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号1234 定义VBUSD-D+GND颜色识别Red（红色）White（白色）Green（绿色）Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）-.引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB 端口朝向自己）：引脚定义、封装尺寸均与A 型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB 端口朝向自己）：引脚定义：编号12345封装尺寸（Receptacle）：定义VBUSD-D+ID GND颜色识别Red（红色）White（白色）Green（绿色）Not connected（未连接）Black（黑色）以上部分为USB 2.0规容，下面的Micro USB 实际上是在2006年才发布的补充规，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

USB 接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A 型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro 还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号1234定义VBUSD-D+GND颜色识别Red （红色）White （白色）Green （绿色）Black （黑色）封装尺寸（单 PIN Receptacle ）：2、B 型 USB 插头（plug ）和 B 型 USB 插座（receptacle ）引脚顺序（左侧为 Plug ，右侧为 Receptacle ，注意箭头所指斜口向上，USB 端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号12345封装尺寸（Receptacle）：定义VBUSD-D+IDGND颜色识别Red（红色）White（白色）Green（绿色）Not connected（未连接）Black（黑色）以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

USB接口定义及封装USB全称UniversalSerialBus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB3.0性能非常卓越，但由于USB3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB2.0SpecificationEngineeringChangeNotice （Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB3.0在接口和封装上都有很大变化，本文属于USB2.0协议内容，如果是USB3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

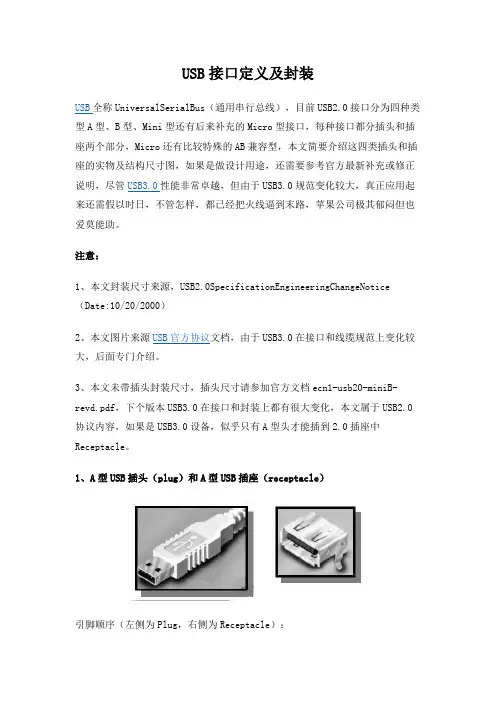

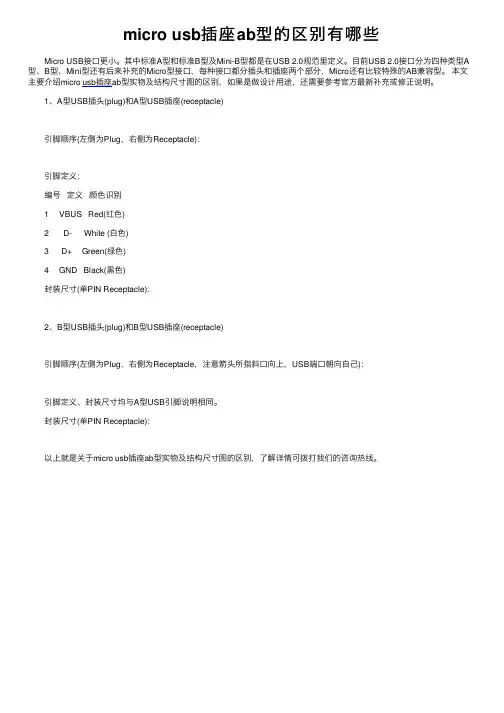

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：封装尺寸（单PINReceptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PINReceptacle）：3、MiniB型USB插头（plug）和MiniB型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：以上部分为USB2.0规范内容，下面的MicroUSB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB3.0协议，故仍然归于USB2.0协议包。
