USB接口定义及封装USB全称Universal Serial Bus（通用串行总线），在USB1.1中，所有设备只能共享1.5MB/s的带宽,USB2.0的最大传输带宽为480Mbps（即60MB/s），而USB3.0的最大传输带宽高达5.0Gbps（500MB/s）。
目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB 兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。
1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。
U S B A型、B型、M i n i 和M i c r o接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。
第一代：USB 1.0/1.1的最大传输速率为12Mbps。
1996年推出。
第二代：USB 2.0的最大传输速率高达480Mbps。
USB 1.0/1.1与USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。
USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
USB接口类型包括A型和B型。
USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB典型的机械尺寸可以参考下面网站。
/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。
避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。
USB实物图USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能USB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布 USB A-B型引脚功能USB B型插座DIP直插USB Mini-B型插座和插头USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。

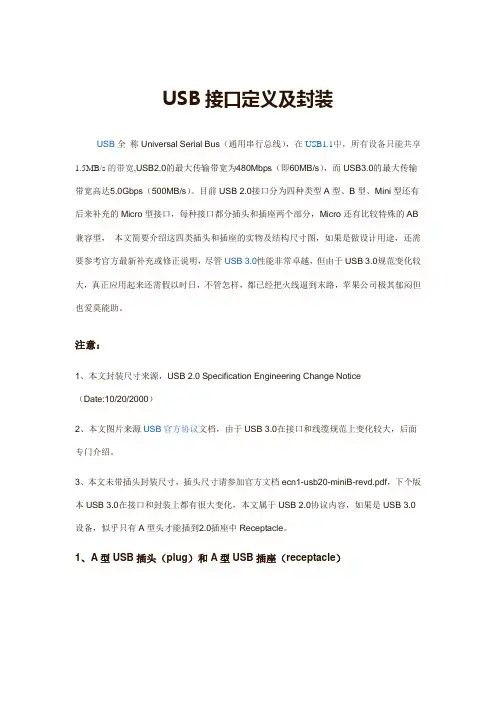

USB接口定义及封装USB全称Universal Serial Bus（通用串行总线），在USB1.1中，所有设备只能共享1.5MB/s的带宽,USB2.0的最大传输带宽为480Mbps（即60MB/s），而USB3.0的最大传输带宽高达5.0Gbps（500MB/s）。
目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB 兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。
1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。
欧阳引擎（2021.01.01）USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。
第一代：USB 1.0/1.1的最大传输速率为12Mbps。
1996年推出。
第二代：USB 2.0的最大传输速率高达480Mbps。
USB 1.0/1.1与USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB1.0/1.1/2.0。
USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
USB接口类型包括A型和B型。
USBA型插座是用在主机上的USBB型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB典型的机械尺寸可以参考下面网站。
/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。
避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。
USB实物图USB A型插座和插头引脚定义USB AB型引脚功能引脚序号功能名典型电线颜色1VBUS红2D白3D+绿4GND黑Shell ShieldUSB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB AB型引脚功能引脚序号功能名典型电线颜色1VBUS红2D白3D+绿4GND黑Shell ShieldUSB B型插座DIP直插USB MiniB型插座和插头USB MiniB 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini USB型引脚定义引脚功能名典型电线颜色1VBUS红电源+5V2D白数据3D+绿数据+4ID A型：与地相连其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。

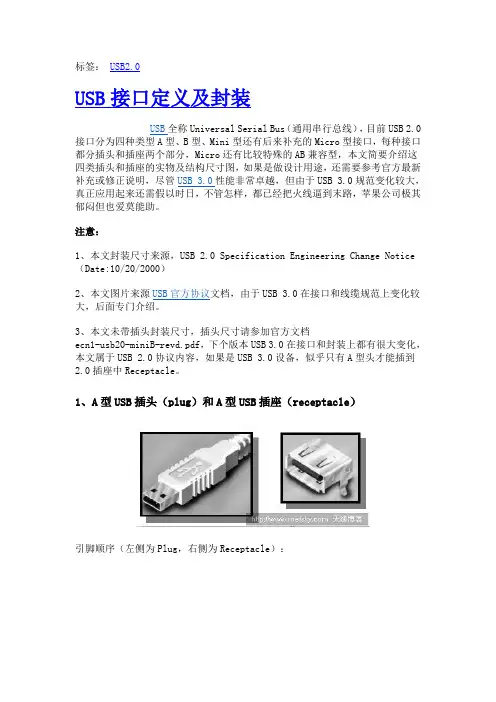

标签：USB2.0USB接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice （Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。
1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。
封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。
USB接口定义及封装及定义内含电脑接口定义第一代：USB 1.0/1.1的最大传输速率为12Mbps。
1996年推出。
第二代：USB 2.0的最大传输速率高达480Mbps。
USB 1.0/1.1与USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0画PCB板的时候要知道USB的引脚排列，现整理如下，方便使用。
注：以下均为插座或插头的前视图，即将插座或插头面向自己。
USB-A型插座是用在主机上的USB-B型插座是用在外设上的USB A型插座和插头USB A型插座引脚分布 USB A型插头引脚排列分布USB B型插座和插头USB B型插座引脚分布USB B型插头引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB mini-B 插座和插头USB mini-B型插座引脚分布 USBmini-B型插头引脚分布USB mini-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 ID 不用5 GND 黑Shell Shield关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB典型的机械尺寸可以参考下面网站。
/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。
避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。
USB A型插座DIP直插USB A型插座SMT贴片USB B型插座DIP直插USB Mini-B型插座贴片USB实物图USB接口定义:USB引脚定义:miniUSB接口定义:miniUSB引脚定义:USB图标、LOGO:从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、U SB母口(A型插座)、USB公口(A型插头)常见USB接口辨别及针脚定义到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。
USB全称Universal Serial Bus（通用串行总线），目前接口分为四种类型A 型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。
第一代：USB 的最大传输速率为12Mbps。
1996年推出。
第二代：USB 的最大传输速率高达480Mbps。
USB 与USB 的接口是相互兼容的。
第三代：USB 最大传输速率5Gbps, 向下兼容USB 。
USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
USB接口类型包括A型和B型。
USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB典型的机械尺寸可以参考下面网站。
这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。
避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。
USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB B型插座DIP直插USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。

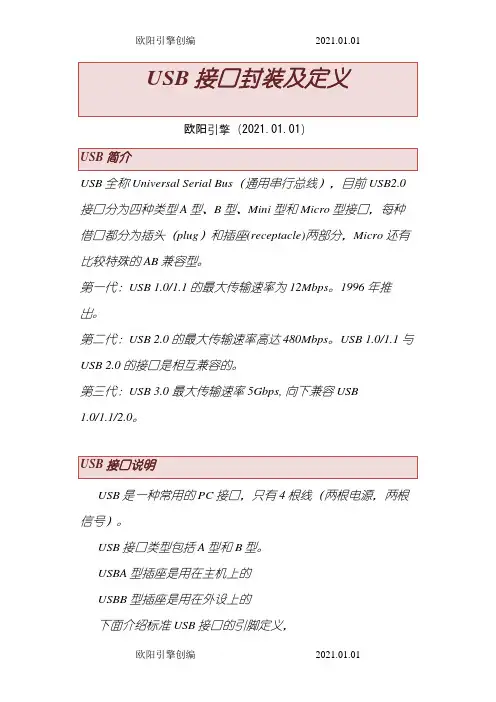

U S B接口封装及定义USB简介USB全称UniversalSerialBus（通用串行总线），目前接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。
第一代：的最大传输速率为12Mbps。
1996年推出。
第二代：的最大传输速率高达480Mbps。
与的接口是相互兼容的。
第三代：最大传输速率5Gbps,向下兼容。
USB接口说明USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
USB接口类型包括A型和B型。
USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB典型的机械尺寸可以参考下面网站。
这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。
避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。
USB实物图USBA型插座和插头引脚定义USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBA型插座DIP直插USBA型插座SMT贴片USBB型插座和插头USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBB型插座DIP直插USBMini-B 型插座和插头 USBMini-B 插座和插头？USB mini-B 型插座引脚分布 USB mini-B 型插头引脚分布Mini-USB型引脚定义引脚 功能名 典型电线颜色1 VBUS 红 电源+5V2 D- 白 数据-3 D+ 绿数据+ 4 IDA 型：与地相连B 型：不接地（空）5GND黑 地其中，MiniUSB 接口的ID 脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。
USB 接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A 型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro 还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号1234定义VBUSD-D+GND颜色识别Red （红色）White （白色）Green （绿色）Black （黑色）封装尺寸（单 PIN Receptacle ）：2、B 型 USB 插头（plug ）和 B 型 USB 插座（receptacle ）引脚顺序（左侧为 Plug ，右侧为 Receptacle ，注意箭头所指斜口向上，USB 端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。
封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号12345封装尺寸（Receptacle）：定义VBUSD-D+IDGND颜色识别Red（红色）White（白色）Green（绿色）Not connected（未连接）Black（黑色）以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。
USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。
第一代：USB 1.0/1.1的最大传输速率为12Mbps。
1996年推出。
第二代：USB 2.0的最大传输速率高达480Mbps。
USB 1.0/1.1与USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。
USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。
USB接口类型包括A型和B型。
USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB典型的机械尺寸可以参考下面网站。
/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。
避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。
USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能USB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能USB B型插座DIP直插USB Mini-B型插座和插头USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。

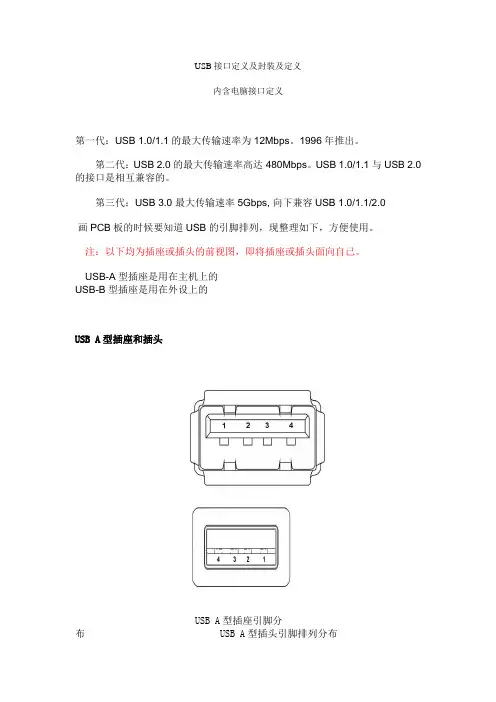

USB接口定义及封装及定义内含电脑接口定义第一代：USB 1.0/1.1的最大传输速率为12Mbps。
1996年推出。
第二代：USB 2.0的最大传输速率高达480Mbps。
USB 1.0/1.1与USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0画PCB板的时候要知道USB的引脚排列，现整理如下，方便使用。
注：以下均为插座或插头的前视图，即将插座或插头面向自己。
USB-A型插座是用在主机上的USB-B型插座是用在外设上的USB A型插座和插头USB A型插座引脚分布 USB A型插头引脚排列分布USB B型插座和插头USB B型插座引脚分布USB B型插头引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB mini-B 插座和插头USB mini-B型插座引脚分布 USBmini-B型插头引脚分布USB mini-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 ID 不用5 GND 黑Shell Shield关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
USB典型的机械尺寸可以参考下面网站。
/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。
避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。
USB A型插座DIP直插USB A型插座SMT贴片USB B型插座DIP直插USB Mini-B型插座贴片USB实物图USB接口定义:USB引脚定义:miniUSB接口定义:miniUSB引脚定义:USB图标、LOGO:从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、U SB母口(A型插座)、USB公口(A型插头)常见USB接口辨别及针脚定义到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。
交达在线 下面介介绍的是标准USB接口定义USB是一种种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB设备或者电脑的南桥芯片！其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
这些说明为技术人员总结的，仅供参考。
我们手机上一般用的都是B型Mini-USB口。
下面贴一张常见的USB接口图片：从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)。
USB接口针脚的定义USB接口通常只有4根线，两根电源线和两根数据信号线，故信号是串行传输的。
USB接口也称为串行口，usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要。
USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧坏USB设备或者电脑的南桥芯片。
USB 接口定义如下：--------------------------------------------------------USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+黑色－地线： GND、Ground--------------------------------------------------------- 关于MINIUSB一般MINIUSB是5芯的：1——VCC2——D-3——D+4——ID5——GNDusb接口定义USB接口定义USB是一种常用的pc接口,他只有4根线，两根电源两根信号,如上图.故信号是串行传输的,usb接口也称为串行口，usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要<USB接口定义图>usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd红线：vcc绿线：data+白线：data-解析USB 3.0标准轻松学技术：所谓USB 3.0，就是新一代的USB接口，特点是传输速率非常快，理论上能达到4.8Gbps，比现在的480Mbps的High Speed USB（简称为USB 2.0）快10倍，外形和现在的USB接口基本一致，能兼容USB 2.0和USB 1.1设备。
你厌倦了在拷贝一部高清视频时要等待近20分钟吗？虽然和USB 1.1相比，USB 2.0的速度有了质的飞跃，但我们依然不满足，所以……我们熟悉的USB传输速率又要加速向前冲了！名叫USB 3.0的新一代接口比现在的USB 2.0快十倍，全面超越IEEE 1394和eSATA的速度足以让它傲视所有“非主流”接口的移动设备，它会成为日后王者中的王者吗？其他接口会因此而消失吗？USB 3.0：为什么会这么快？在MP3、MP4、DC、DV、打印机、扫描仪、闪存、移动硬盘及主板等设备上，USB 早已是最常见的标准传输接口。
尽管主流USB 2.0标准的理论数据传输率达到了每秒480Mbps，但依然无法满足用户的需求，因为随着数字媒体的日益普及，高清视频、游戏程序、数码照片的容量动辄几GB，大容量闪存、MP4及“海量”移动硬盘等USB设备不断增加，用户随时会遇到同时传输几GB甚至几十GB的大文件。
如果依然沿用USB 2.0标准，它的速度真的太慢了。
比如在向大容量的MP3里传输音乐时，往往需要花费几分钟时间，如果要向移动硬盘中传输更大容量的文件，有时需要花费几十分钟，以25GB容量的高清视频传输为例，USB 2.0需要10多分钟，而只要设备支持的话，USB 3.0理论上只需70秒左右。
时间是如此的宝贵，很多用户不喜欢在传输文件时等待很长的时间，等待总是让人心烦的，快速同步即时传输已经成为必要的性能需求。
为此，Intel联合NEC、NXP半导体、惠普、微软、德州仪器等巨头推出了USB 3.0标准，USB 3.0采用一种新的物理层——其中用两个信道把数据传输和确认过程分离，因而达到了4.8Gbps的数据传输速度。
为了取代USB 2.0所采用的轮流检测和广播机制，USB 3.0将采用一种封包路由技术，并且仅允许终端设备有数据要发送时才进行传输。
新的链接标准还将让每一个组件支持多种数据流，并且每一个数据流都能够维持独立的优先级，该功能可在视讯传输过程中用来终止造成抖动的干扰，数据流的传输机制也使固有的指令队列成为可能，因而使USB3.0接口的数据传输更为优化。
低成本：简单易实现、兼容性依然强大与USB 1.1升级到USB 2.0一样，USB 3.0仍然采用USB 2.0相同的架构，向下兼容先前的即插即用USB版本，不管是USB 2.0还是USB 1.1设备，都能够与USB 3.0接口的设备相兼容。
从接口结构来看，USB 2.0线缆使用了4条线的封装设计，所以USB 2.0接口使用了4个金属触点，它们分别为+5V取电、数据-、数据+、GND接地。
然而USB 3.0并非广播总线，它在包头中采用发送列表区段来进行发包，上行接口提供分散式的USB 3.0互联，下行接口支持USB 2.0设备，从而用简单的方法实现高速传输和兼容性并举的双重好处。
因而从USB 3.0接口来看，它除了具备USB 2.0接口的4个金属触点外，在内部增添了5个较小的新触点。
同时，除了使用了铜作为传输介质之外，USB 3.0的接口和线缆还可以支持光纤传输功能，光纤输出的传输速度大家是有目共睹的。
据了解，使用光纤连接之后，USB 3.0的速度可以达到USB 2.0的20倍甚至30倍。
无疑，USB 3.0标准的最终目的并不仅局限于4.8Gbps的数据传输率，而是希望未来进一步突破这个极限速度，随着光纤导线的全面应用，USB 3.0将得到更高的传输速度，未来在主流产品上的扩展应用将进一步展现。
比如实现USB高速组网或广播电视节目信号在PC上的传输。
USB 3.0接口的针脚定义供电充足：精简“大设备”连接线我们知道，很多USB设备在使用时，并不需要独立使用供电电源，插入主板USB 接口即可直接使用，这是因为USB接口具备了电流输出功能，然而遗憾的是，由于USB 2.0接口技术上的限制，它最大只能提供500mA电流输出，这只能满足那些低功耗USB移动设备使用（如MP3、闪存、鼠标、键盘等），对于功耗高一些的USB设备，比如移动硬盘、USB刻录机、USB电视盒等，500mA电流无法满足设备在高负荷下内部电机的正常运转，所以如果仅使用一个USB接口，在功耗大的时候使用时会出现各种故障，比如移动硬盘由于供电不足造成无法正常传输大容量文件，外置USB刻录机无法进行正常刻录。
为此，高功耗USB设备往往需要使用辅助电源才能正常工作，比如增加一个辅助的USB线来专门供电，或者独立使用供电电源。
这样不仅增加了成本，更麻烦的是因为增加了供电线缆或电源适配器，USB设备的便捷性和易用性大打折扣。
USB 3.0标准的出现可以解决因USB 2.0供电不足带来的问题。
据目前官方透露的资料来看，下一代USB 3.0接口将有望达到1A以上的供电电流，而且USB 3.0接口经过了优化设计（如采用铜导线），它的传输效率更快，还具备了自身能耗降低功能，即使是像USB电视卡、USB刻录机、大容量移动硬盘这类高功耗USB设备，也可以直接连接到USB 3.0接口上使用，而不用担心供电不足了，USB设备的便捷性和易用性也大大提高了。
