(完整版)USB接口定义及封装

USB接口定义及封装USB全称Universal Serial Bus（通用串行总线），在USB1.1中，所有设备只能共享1.5MB/s的带宽,USB2.0的最大传输带宽为480Mbps（即60MB/s），而USB3.0的最大传输带宽高达5.0Gbps（500MB/s）。

目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB 兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

USB接口定义及封装2011-02-26 16:18:24| 分类：元器件|订阅字号USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1VBUS Red（红色）2D-White（白色）3D+Green（绿色）4GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1VBUS Red（红色）2D-White（白色）3D+Green（绿色）4ID Not connected（未连接）5GND Black（黑色）封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代：USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。

USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能引脚序号功能名典型电线颜色1VBUS红2D-白3D+绿4GND黑Shell ShieldUSB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1VBUS红2D-白3D+绿4GND黑Shell ShieldUSB B型插座DIP直插USB Mini-B型插座和插头USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义引脚功能名典型电线颜色1VBUS红电源+5V2D-白数据-3D+绿数据+A型：与地相连4IDB型：不接地（空）5GND黑地其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。

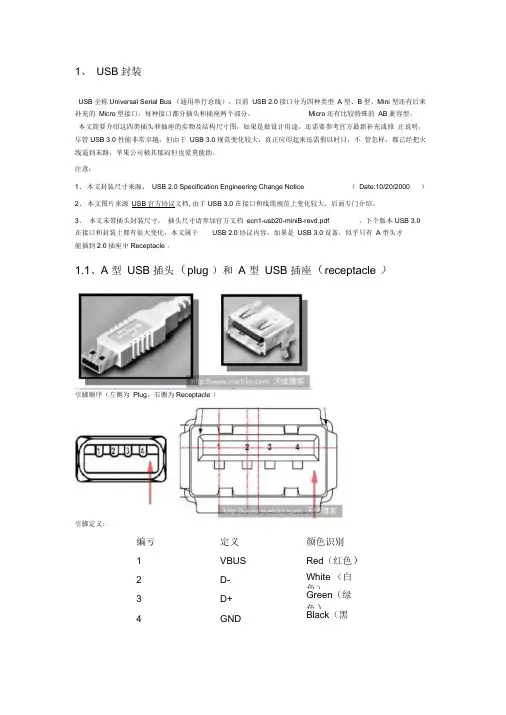

1、USB封装USB全称Universal Serial Bus （通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini 型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0 性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice （Date:10/20/2000 ）2、本文图片来源USB官方协议文档,由于USB 3.0 在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf ，下个版本USB 3.0 在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle 。

1.1、A 型USB 插头（plug ）和A 型USB 插座（receptacle ）引脚顺序（左侧为Plug，右侧为Receptacle ）引脚定义:编亏定义颜色识别1VBUS Red（红色）2D-White （白色）3D+Green（绿色）4GND Black（黑色）封装尺寸（单PIN Receptacle ）! 0 0.92 + 0.10(4) i! 7.00 + 0.10 --------- a!i 2.00 + 0.10 -41-―M!i 271 + 0.10 / : ■i 13,14+040 jj L ---- 0 2.30 + 0.10(2) ji Printed Circuit Board (PCB) Layout^ ■I ― B1 e, e* e, », ■■ e ■ e r s~ - - - —- ■ ™™ - - - ™™ - s B™™ s - —™™ 11.2、B 型USB 插头(plug )和B 型USB 插座(receptacle )引脚顺序（左侧为Plug，右侧为Receptacle ，注意箭头所指斜口向上，USB端口朝向自己）引脚定义、封装尺寸均与A型USB引脚说明相同封装尺寸（单PIN Receptacle ）:1.3、Mini B 型USB 插头(plug )和Mini B 型USB 插座(receptacle )引脚顺序（左侧为Plug，右侧为Receptacle ，注意宽边在上，USB端口朝向自己）引脚定义:编4 定义 颜色识别 1 VBUS Red （红色） 2 D- White （白色） 3 D+ Green （绿色） 4 ID Not connected （未连接）5 GNDBlack （黑色）封装尺寸（Receptacle ）以上部分为USB 2.0规范内容，下面的 Micro USB 实际上是在2006年才发布的补充规范，由于该接口 定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

USB接口定义及封装及定义内含电脑接口定义第一代：USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代：USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0画PCB板的时候要知道USB的引脚排列，现整理如下，方便使用。

注：以下均为插座或插头的前视图，即将插座或插头面向自己。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的USB A型插座和插头USB A型插座引脚分布 USB A型插头引脚排列分布USB B型插座和插头USB B型插座引脚分布USB B型插头引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB mini-B 插座和插头USB mini-B型插座引脚分布 USBmini-B型插头引脚分布USB mini-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 ID 不用5 GND 黑Shell Shield关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB A型插座DIP直插USB A型插座SMT贴片USB B型插座DIP直插USB Mini-B型插座贴片USB实物图USB接口定义:USB引脚定义:miniUSB接口定义:miniUSB引脚定义:USB图标、LOGO:从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、U SB母口(A型插座)、USB公口(A型插头)常见USB接口辨别及针脚定义到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。

USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代：USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB1.0/1.1/2.0。

USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB实物图USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能USB A型插座DIP直插USB A型插座SMT贴片USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能USB B型插座DIP直插USB Mini-B型插座和插头USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。

USB接口针脚界说及详细说明（附图文说明）之邯郸勺丸创作鉴于近期常有客户向我司咨询关于USB接口针脚界说及图文解释, 将USB针脚资料进行整理上传, 供客户参阅, 详情如下：一、USB接口界说：众所周知, USB接口金属触点为4根金属线, 两根电源线和两根数据信号线, 故信号是串行传输的.因此也被称为串行口, 标准的USB2.0接口其数据传输速度可达480Mbps.可以很好的满足工业和民用的需要.USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差, 也就是4.8-5.2V .usb接口的4根线一般是红白绿黑从左到右这样分配的, 具体针脚界说如下所示, 特提醒切勿将正负极弄反了, 否则会损坏USB设备或者计算机南桥芯片, 从而影响设备正常使用.二、USB引脚界说：针脚名称说明接线颜色 1 VCC + 5V电压红色 2 D- 数据线负极白色 3 D+ 数据线正极绿色 4 GND 接地黑色三、MiniUSB接口界说：一般的排列方式是：红白绿黑从左到右界说：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、 USBDT+黑色－地线：GND、Ground四、MiniUSB引脚界说：针脚名称说明接线颜色 1 VCC+ 5V电压红色 2 D- 数据线负极白色3 D+ 数据线正极绿色 4 ID permits distinctionof Micro-A- and Micro-B-Plug noneType A:connected to Ground Type B:notconnected 5 GND 接地黑色插针管脚界说（图纸）：其中ID脚通常为空, 只有在OTG功能中才使用.由于Mini-USB接口分Mini-A、B和AB接口.如果你的系统仅仅是用做Slave, 那么就使用B接口.系统控制器会判断ID脚的电平判断是什么样的设备拔出, 如果是高电平, 则是B接头拔出, 此时系统就做主模式(master mode) ；如果ID为低, 则是A接口拔出, 然后系统就会使用HNP对话协议来决定哪个做Master, 哪个做Slave.我们手机/移动电源等设备上一般用的都是B型MiniUSB口/Micro USB接口, 目前市面上最为通用的也是USB B型接口、MiniUSB B 型口以及Micro USB B型接口.。

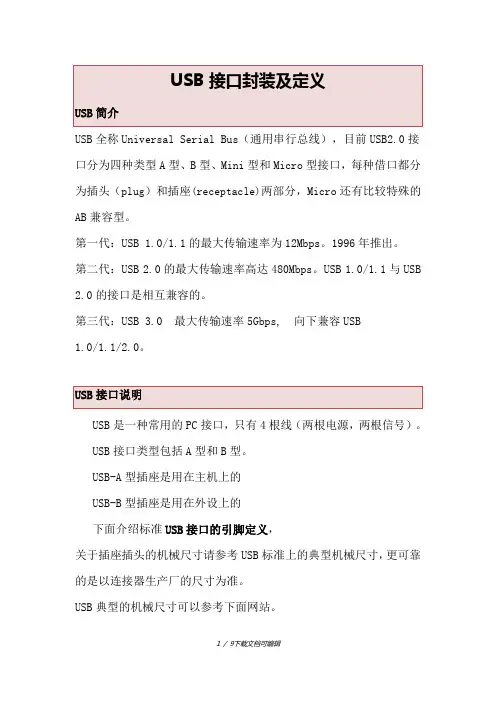

U S B接口封装及定义USB简介USB全称UniversalSerialBus（通用串行总线），目前接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：的最大传输速率为12Mbps。

1996年推出。

第二代：的最大传输速率高达480Mbps。

与的接口是相互兼容的。

第三代：最大传输速率5Gbps,向下兼容。

USB接口说明USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB实物图USBA型插座和插头引脚定义USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBA型插座DIP直插USBA型插座SMT贴片USBB型插座和插头USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBB型插座DIP直插USBMini-B 型插座和插头 USBMini-B 插座和插头？USB mini-B 型插座引脚分布 USB mini-B 型插头引脚分布Mini-USB型引脚定义引脚 功能名 典型电线颜色1 VBUS 红 电源+5V2 D- 白 数据-3 D+ 绿数据+ 4 IDA 型：与地相连B 型：不接地（空）5GND黑 地其中，MiniUSB 接口的ID 脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。

标签：USB2.0USB接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice （Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 ID Not connected（未连接）5 GND Black（黑色）封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

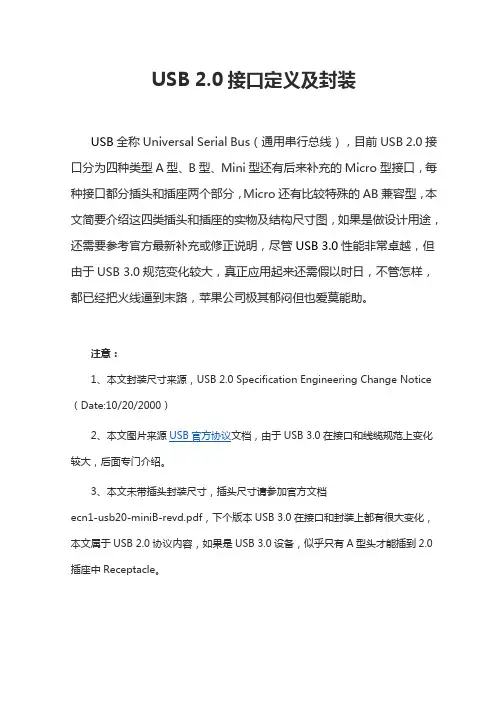

USB 2.0接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice （Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、 A 型USB 插头（plug ）和A 型USB 插座（receptacle ）引脚顺序（左侧为Plug ，右侧为Receptacle ）：引脚定义：封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

USB 2.0 A型、B型、Mini和Micro接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 ID Not connected（未连接）5 GND Black（黑色）封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

USB接口定义及封装USB全称Universal Serial Bus（通用串行总线），在USB1.1中，所有设备只能共享1.5MB/s的带宽,USB2.0的最大传输带宽为480Mbps（即60MB/s），而USB3.0的最大传输带宽高达5.0Gbps（500MB/s）。

目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB 兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

ps2 USB 针脚定义PS/2 键盘接口为 6 针母插，外观为：1 key data 2n/c 3gnd 4vcc 5clock 6n/c引脚定义PS 2 鼠标接口引脚定义图PS/2 鼠标接口为 6 针母插，外观为：1 keydate 2 n/c 3 gnd 4vcc 5clock 6nc引脚定义主板USB管脚接口大全概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

USB接口定义USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU 供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

USB 接口定义及封装USB全称 Universal Serial Bus（通用串行总线），目前 USB 2.0接口分为四种类型 A 型、B 型、Mini 型还有后来补充的 Micro 型接口，每种接口都分插头和插座两个部分，Micro 还有比较特殊的 AB 兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管 USB 3.0性能非常卓越，但由于USB 3.0规变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

1、A型 USB插头（plug）和 A型 USB插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle）：引脚定义：编号1234 定义VBUSD-D+GND颜色识别Red（红色）White（白色）Green（绿色）Black（黑色）封装尺寸（单 PIN Receptacle）：2、B型 USB插头（plug）和 B型 USB插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle，注意箭头所指斜口向上，USB 端口朝向自己）：引脚定义、封装尺寸均与 A 型 USB引脚说明相同。

封装尺寸（单 PIN Receptacle）：3、Mini B型 USB插头（plug）和 Mini B型 USB插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle，注意宽边在上，USB 端口朝向自己）：引脚定义：编号12345封装尺寸（Receptacle）：定义VBUSD-D+IDGND颜色识别Red（红色）White（白色）Green（绿色）Not connected（未连接）Black（黑色）以上部分为 USB 2.0规容，下面的 Micro USB 实际上是在2006年才发布的补充规，由于该接口定义无法后向支持 USB 3.0协议，故仍然归于 USB 2.0协议包。

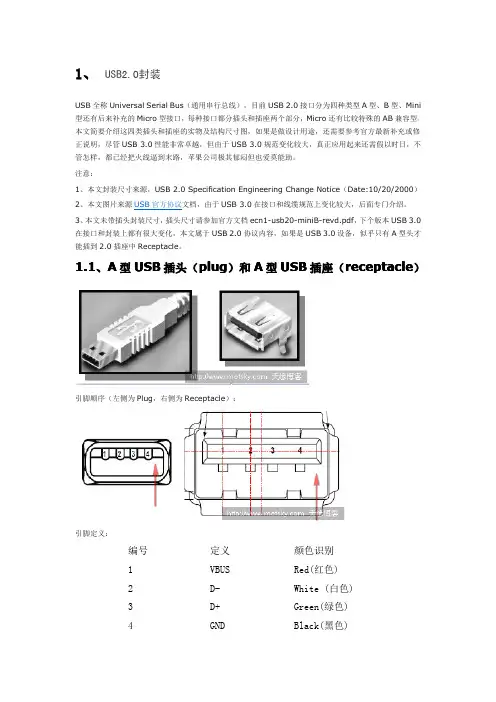

1、USB封装USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini 型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB3.0性能非常卓越，但由于USB3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB2.0Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB3.0在接口和封装上都有很大变化，本文属于USB2.0协议内容，如果是USB3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1.1.11、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1VBUS Red(红色)2D-White(白色)3D+Green(绿色)4GND Black(黑色)封装尺寸（单PIN Receptacle）：1.1.22、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：1.1.33、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1VBUS Red(红色)2D-White(白色)3D+Green(绿色)4ID Not connected(未连接)5GND Black(黑色)封装尺寸（Receptacle）：以上部分为USB2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB3.0协议，故仍然归于USB2.0协议包。

USB3.0连接器引脚、接口定义及封装尺寸上篇整理了USB 2.0A型、B型和Mini USB接口定义及封装，本文补充USB 3.0接口定义，USB 3.0采用的双总线结构，在速率上已经达到4.8Gbps，所以称为Super speed，在USB 3.0的LOGO上显示为SS，由于接口变化太大，再加上把USB 3.0协议集成到相关芯片组肯定也需要时间，所以USB 3.0的普及应该至少再需三年以上。

说明：本文插图及封装尺寸来源，USB 3.0-final.pdf （Date:November/12/2008），USB 3.0协议可在USB官方下载到。

USB 3.0中定义的连接器包括（本文不包含连接线缆）：•USB 3.0 A型插头和插座•USB 3.0 B型插头和插座•USB 3.0 Powered-B型插头和插座•USB 3.0 Micro-B型插头和插座•USB 3.0 Micro-A型插头•USB 3.0 Micro-AB型插座1、USB 3.0 A型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：封装尺寸（单PIN Receptacle）：2、USB 3.0 B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义：封装尺寸（单PIN Receptacle）：3、USB 3.0 Powered-B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：4、USB 3.0 Micro USB插头和插座USB 3.0 Micro USB插头和插座变化相当大，而官方的协议文档中，涉及该部分的插图仍然存在模糊情况，这里不再抓图，前面文章介绍过Micro USB接口主要是用于蜂窝电话和便携设备的，体积相比Mini-USB更小。
