阀门强度及严密性试验记录

阀门强度及严密性试验a)液体压力试验（强度和严密试验）1）下列管道所用阀门应逐个进行壳体液压试验，不合格者不得使用；—输送剧毒流体介质、有毒介质、可燃介质管道的阀门；—输送设计压力>1MPa或设计压力≤1MPa且设计温度≤-29℃或>186℃的非可燃介质、无毒介质管道的阀门；2）设计压力≤1MPa且设计温度为≤-29℃或>186℃的非可燃介质、无毒介质，应从每批抽10%且不少于一个，进行液体压力试验，当不合格时，应再抽查20%，仍有不合格时，则该批阀门不得使用。

3）公称压力<1MPa且公称直径≥600mm的闸阀，可不单独进行液体压力试验，可在系统试压时进行检查。

b)试验要求1）壳体强度试验（1）公称压力≤31.4MPa时，试验压力为公称压力的1.5倍；（2）公称压力>31.4MPa时，其试验压力应按表3要求进行；阀门壳体强度试验压力表3公称通径（mm）磨损余量(mm)39.2 49.0 62.7 78.454.9 68.7 88.2 107.9（3）试验介质采用洁净水或煤油。

对于奥氏不锈钢阀门，水的氯含量不得超过25PPm。

（4）强度试验最短保持压力的时间，一般阀门应不少于表4的规定。

一般阀门试验最短保压时间表4公称通径（mm）试验保压时间（s）阀体试验止回阀其它阀类≤50601565-1506060 200-30060120≥350120300（5）蝶阀壳体强度试验最短保压时间不少于表5的规定。

蝶阀强度实验最短保压时间表5公称通径（mm）试验保压时间（s）阀门试验≤501565-20060≥250180（6）带有蒸汽夹套的阀门，夹套部分应以1.5倍的蒸汽工作压力进行压力试验。

（7）质量标准——阀门达到保压时间后，阀体（包括填料函和中口连接处）不得发生渗漏。

—不得发生结构损伤。

2）阀门密封和上密封试验（1）密封试验指阀门启闭件和阀体等密封面止漏性能的试验。

（2）上密封试验（倒密封试验）指阀杆与阀盖密封面止漏性能的试验。

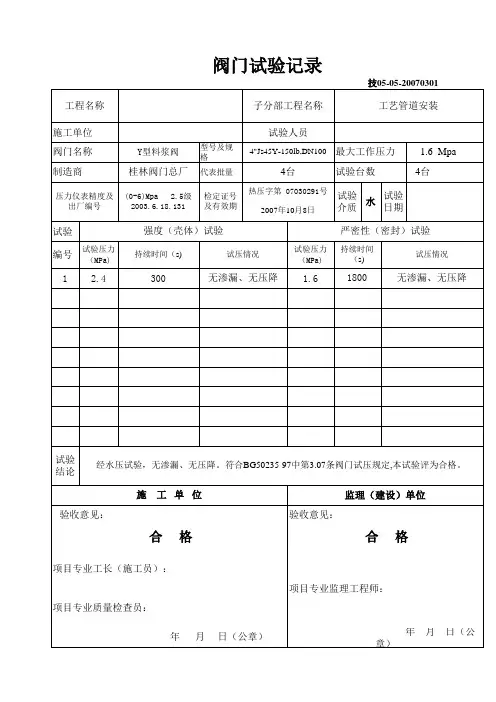

阀门试验检查记录
阀门试验检查记录
填写说明
(阀门强度试验和严密性试验方法及要求）
1．阀门试验以每批（同型号、同规格、同一生产厂家）抽查10％，且不少于1个；如有漏、裂等现象应再抽20%；若仍有不合格则应全部试验。

对安装于主干管上起切断作用的阀门,应逐个进行强度和严密性试验。

2．阀门应用洁净水做试压介质，当阀门的工作介质为轻质油类时,应用煤油做试验介质.
3．阀门强度试验应两端盲闭，阀芯启开，试验压力为公称压力的1。

5倍,严密性试验压为公称奢力的1.1倍。

试验压力在持续时间内应保持不变(试验时间见下表）,且阀体、阀盖及填料无渗漏为合格。

阀门试验持续时间
4．除碟阀、止回阀、节流阀外,其它阀门尚应做严密性试验.严密性试验应盲闭阀门的进口端，出口端敞开，关闭阀芯，按阀门的公称压力进行严密性试验，以阀芯（瓣)密封面无渗漏为合格.
5．公称压力小于1MPa且直径大于600mm的闸阀可不单独进行水压试验和严密性试验，强度试验在系统试压时按管道系统的试验压力进行,严密性试验可用色印等方法对闸板及密封面进行检查，接合面有适当宽度的连续印良为合格.
6．严密性试验不合格者，应进行解体检查和研究,并重新试验直至合格为止。

7．大批量的阀门试验应在阀门试验台上进行，以便适应各种规格和各种压力等级的阀门试验。

8．阀门试验合格后应排除积水，填写阀门单体试验检查记。
