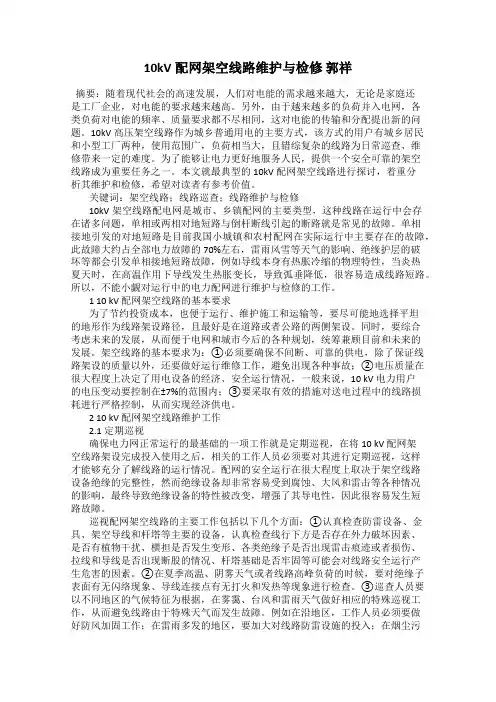

10kV配网架空线路维护与检修郭祥摘要：随着现代社会的高速发展，人们对电能的需求越来越大，无论是家庭还是工厂企业，对电能的要求越来越高。
另外，由于越来越多的负荷并入电网，各类负荷对电能的频率、质量要求都不尽相同，这对电能的传输和分配提出新的问题。
10kV高压架空线路作为城乡普通用电的主要方式，该方式的用户有城乡居民和小型工厂两种，使用范围广，负荷相当大，且错综复杂的线路为日常巡查、维修带来一定的难度。
为了能够让电力更好地服务人民，提供一个安全可靠的架空线路成为重要任务之一。
本文就最典型的10kV配网架空线路进行探讨，着重分析其维护和检修，希望对读者有参考价值。
关键词：架空线路；线路巡查；线路维护与检修10kV架空线路配电网是城市、乡镇配网的主要类型，这种线路在运行中会存在诸多问题，单相或两相对地短路与倒杆断线引起的断路就是常见的故障。
单相接地引发的对地短路是目前我国小城镇和农村配网在实际运行中主要存在的故障，此故障大约占全部电力故障的70%左右，雷雨风雪等天气的影响、绝缘护层的破坏等都会引发单相接地短路故障，例如导线本身有热胀冷缩的物理特性，当炎热夏天时，在高温作用下导线发生热胀变长，导致弧垂降低，很容易造成线路短路。
所以，不能小觑对运行中的电力配网进行维护与检修的工作。
1 10 kV 配网架空线路的基本要求为了节约投资成本，也便于运行、维护施工和运输等，要尽可能地选择平坦的地形作为线路架设路径，且最好是在道路或者公路的两侧架设。
同时，要综合考虑未来的发展，从而便于电网和城市今后的各种规划，统筹兼顾目前和未来的发展。
架空线路的基本要求为：①必须要确保不间断、可靠的供电，除了保证线路架设的质量以外，还要做好运行维修工作，避免出现各种事故；②电压质量在很大程度上决定了用电设备的经济、安全运行情况，一般来说，10 kV 电力用户的电压变动要控制在±7%的范围内；③要采取有效的措施对送电过程中的线路损耗进行严格控制，从而实现经济供电。
1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。
故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。
电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。
架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。
▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空配电线路每条线路的分段点设置单台开关(多为柱上)。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架;也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。
架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。
▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
一、设计依据依据的规程、规范有：1《66kV及以下架空电力线路设计规范》GB50061-972《架空配电线路设计技术规程》SDJ-206-873《架空送电线路杆塔结构设计技术规定》DL/T5154-20024《环型混凝土电杆》GB396-19945《架空送电线路钢管杆设计技术规定》DL/T5130-20016《电力设备过电压保护设计技术规程》SDJ7-797《送电线路基础设计技术规定》SDGJ62-848《农村低压电力技术规程》DL/T499-2001二、设计流程1：明确起点，终点，导线截面2：收集地形图，选定路径方案3：进行现场踏勘测量绘制路径图4：根据工程气象条件线路导线截面，档距，转角及现场地形地质等实际情况选择杆塔形式5：根据以上资料开列设备材料清册6：根据设计资料，套用现行定额、计费程序，编制工程预算书;7：对方案进行技术经济对比分析，确定最佳方案8：对确定的最佳方案进行资料完善、整理，形成全套设计资料三、图集1，杆塔部分：钢管塔，砼杆，钢管杆等2，机电部分：金具及接地装置3，铁塔基础4，铁塔加工5，部件部分:混泥土部件，铁件部件四、气象条件气象条件是选择导线和确定档距的重要依据五、架空线路1，导线选择：一般选择钢芯铝绞线，一般结合当地电网发展规划，一般采用LGJ-150/20,LGJ-185/25，LGJ-240/30等。
2，导线的安全系数：一般根据导线选择4~6之间。
3，导线排列:单回路一般采用三角形或垂直排列，双回路采用垂直排列铁塔部分垂直排列横担间距离为1000mm，双回路铁塔不同相导线间的水平距离为1800mm，四回路铁塔不同相导线间的水平距离为1000～1600mm。
直线砼杆垂直排列横担间距离基本为800mm，单回路耐张砼杆垂直排列横担间距离为1000mm。
4，档距：城镇地区配电线路的档距一般取40～50米，郊区及农村地区配电线路的档距一般取60～100米，高差较大的地区取60～200米，线路耐张段长度不宜大于1千米。
一、设计依据依据的规程、规范有：1《66kV及以下架空电力线路设计规范》GB50061-972《架空配电线路设计技术规程》SDJ-206-873《架空送电线路杆塔结构设计技术规定》DL/T5154-20024《环型混凝土电杆》GB396-19945《架空送电线路钢管杆设计技术规定》DL/T5130-20016《电力设备过电压保护设计技术规程》SDJ7-797《送电线路基础设计技术规定》SDGJ62-848《农村低压电力技术规程》DL/T499-2001二、设计流程1：明确起点，终点，导线截面2：收集地形图，选定路径方案3：进行现场踏勘测量绘制路径图4：根据工程气象条件线路导线截面，档距，转角及现场地形地质等实际情况选择杆塔形式5：根据以上资料开列设备材料清册6：根据设计资料，套用现行定额、计费程序，编制工程预算书;7：对方案进行技术经济对比分析，确定最佳方案8：对确定的最佳方案进行资料完善、整理，形成全套设计资料三、图集1，杆塔部分：钢管塔，砼杆，钢管杆等2，机电部分：金具及接地装置3，铁塔基础4，铁塔加工5，部件部分:混泥土部件，铁件部件四、气象条件气象条件是选择导线和确定档距的重要依据五、架空线路1，导线选择：一般选择钢芯铝绞线，一般结合当地电网发展规划，一般采用LGJ-150/20,LGJ-185/25，LGJ-240/30等。
2，导线的安全系数：一般根据导线选择4~6之间。
3，导线排列:单回路一般采用三角形或垂直排列，双回路采用垂直排列铁塔部分垂直排列横担间距离为1000mm，双回路铁塔不同相导线间的水平距离为1800mm，四回路铁塔不同相导线间的水平距离为1000～1600mm。
直线砼杆垂直排列横担间距离基本为800mm，单回路耐张砼杆垂直排列横担间距离为1000mm。
4，档距：城镇地区配电线路的档距一般取40～50米，郊区及农村地区配电线路的档距一般取60～100米，高差较大的地区取60～200米，线路耐张段长度不宜大于1千米。
