挖掘机_工作装置各部分的基本尺寸计算和验证挖掘机是一种用于进行土方工程作业的工程机械设备。

其工作装置是指挖掘机进行挖掘作业的重要组成部分，主要包括斗杆、斗杆缸、斗杆副臂、斗杆主臂、斗杆铰接部、铁钳、铲斗等。

在设计挖掘机的工作装置时，需要对各部分的基本尺寸进行计算和验证，以确保其能够稳定地完成挖掘作业并满足使用要求。

首先，需要计算和验证斗杆的基本尺寸。

斗杆是挖掘机的主要工作力臂，承受整个挖掘力矩。

其尺寸的计算和验证主要包括斗杆长度、截面形状和尺寸、主臂和副臂的长度等。

计算斗杆长度时需要考虑挖掘深度和挖掘半径等因素，并通过强度计算和稳定性分析进行验证。

其次，需要计算和验证斗杆缸的基本尺寸。

斗杆缸是用于实现斗杆的伸缩运动的关键部件。

其尺寸的计算和验证主要包括缸径、活塞杆直径、缸筒长度等。

计算斗杆缸尺寸时需要考虑挖掘机的额定工作压力、缸筒材料的强度和刚度等因素，并通过强度计算和稳定性分析进行验证。

此外，还需要计算和验证斗杆副臂和主臂的基本尺寸。

副臂和主臂是斗杆的重要组成部分，承载着斗杆和铁钳的重量和挖掘力矩。

其尺寸的计算和验证主要包括长度、截面形状和尺寸等。

计算副臂和主臂尺寸时需要考虑挖掘机的额定工作负荷、材料的强度和刚度等因素，并通过强度计算和稳定性分析进行验证。

最后，还需要计算和验证挖掘机的铁钳和铲斗的基本尺寸。

铁钳和铲斗是挖掘机用于抓取和挖掘物料的重要工作工具。

其尺寸的计算和验证主要包括开口宽度、开口深度、材料的强度和刚度等。

计算铁钳和铲斗尺寸时需要考虑挖掘机的额定工作负荷、工作环境的要求等因素，并通过强度计算和稳定性分析进行验证。

综上所述，挖掘机工作装置各部分的基本尺寸计算和验证是确保挖掘机能够稳定地完成挖掘作业的重要工作。

通过对斗杆、斗杆缸、副臂、主臂、铁钳和铲斗等部分的尺寸进行合理计算和验证，可以确保挖掘机在使用过程中的安全性、稳定性和效率性。

三、工作装置各部分的基本尺寸计算和验证反铲装置的合理设计问题至今尚未理想地解决。

以往多按经验，采取统计和作周试凑的方法，现在则尽可能采用数解分析方法。

液压挖掘机基本参数是表示和衡量挖掘机性能的重要指标，本文主要计算和验证铲斗、动臂、斗杆的尺寸。

(一)反铲装置总体方案的选择反铲装量总体方案的选择包括以下方面：1、动臂及动臂液压缸的布置确定用组合式或整体式动臂，以及组合式动臂的组合方式或整体式动臂的形状动臂液压缸的布置为悬挂式或是下置式。

2、斗杆及斗杆液压缸的布置确定用整体式或组合式斗扦，以及组合式斗杆的组合方式或整体式斗扦是否采用变铰点调节。

3、确定动臂与斗杆的长度比，即特性参数K1 l1 l2 。

对于一定的工作尺寸而言，动臂与斗杆之间的长度比可在很大范围内选择。

—般当K1> 2时(有的反铲取K1>3)称为长动臂短斗杆方案，当K1<1.5 时属于短动比长斗杆力案。

K1在1.5~2 之间称为中间比例方案。

要求适用性较强而又无配套替换构件或可调结构的反铲常取中间比例方案。

4、确定配套铲斗的种类、斗容量及其主参数，并考虑铲斗连杆机构传动比是否需要调节。

5、根据液压系统工作压力、流量、系统回路供油方式、工厂制造条件等确定各液压缸缸数、缸径、全伸长度与全纳长度之比λ。

考虑到结构尺寸、运动余量、稳定性和构件运动幅度等因素一般取λ1＝1.6~1.7。

取λ2＝1.6~1.7；λ3＝1.5~1.7。

(二)斗形主要参数的确定当铲斗容量q 一定时，挖掘转角2 ，挖掘半径R和平均斗宽B 之间存在一定的关系，即具有尺寸R和B 的铲斗转过2 角度所切下的土壤刚好装满铲斗，于是斗容量可按下式计12q R2B(2 sin2 )K s算：2(4.1)式中：K s ——土壤松散系数。

(取K s 1.25 )一般取: (1.0~1.4) 3q (4.2)R的取值范围：(1.3~1.6) 3q (4.3)式中：q ——铲斗容量，m3；B ——铲斗平均宽度，m。

不同挖斗的特点加强型挖掘机挖斗：挖掘硬土、混有较软的土、较软的石，碎石、砾石的装载等重载作业。

继承了标准斗的所有优点并较大的提高了强度和耐磨性。

产品特点：在标准斗的基础上对高应力和易磨损部位采用高强耐磨钢材料进行制造；继承了标准斗的所有优点并较大的提高了强度和耐磨性。

普通型挖掘机挖斗：适合一般黏土的挖掘和沙、土、砾石的装载等轻作业场合作业使用。

0.4~1.38m3斗容量均可定作。

挖斗斗体选用优质耐磨低合金钢板，焊材选用低氢型，具有良好塑性、韧性和抗裂性强等特点。

产品特点：较大的铲斗容量，斗口面积较大；具有较大的堆装面，因此具有较高的装满系数；采用优质高强度结构钢，使用国产优质斗齿座；节省作业时间，效率高。

岩石型挖掘机挖斗：高应力部分特别加强，易磨损部分材料更厚，同时底部增加加强筋。

土中混有较硬石块、次坚石、风化石的挖掘；坚石、爆破后的矿石的装载等重作业。

1～4.68m3斗容量均可定作。

挖斗斗体选用优质耐磨低合金钢板，焊材选用低氢型，具有良好塑性、韧性和抗裂性强等特点。

产品特点：在挖斗的底部采用双圆弧设计，以增加踵部的接地间隙，减轻磨损；在与斗杆连接处采用间隙可调节套装置；选用超高强度耐磨钢，使产品寿命延长了几倍,使产品的可靠性高、挖掘性能更好、经济性更为突出。

挖掘机挖斗-清沟斗：供应适合车重1T到25T,挖斗尺寸18寸到84寸的各类挖斗,适用于卡特,小松,日立,JCB 等多种机型；产品特点：各种形状壕沟的开挖，壕沟开挖一次成形，一般无需修整，作业效率高。

铲斗有多种宽度和形状，如矩形、梯形，三角形等；清淤挖斗,泥斗：清淤挖掘机挖斗适用于需要容量较大的斜坡等的平面修整，河道、水沟等的清淤工作，提高工作效率。

产品特点：具备平面斗的特点，而且容量较大；挖掘机挖斗-筛网挖斗：适用分离较松软的挖掘物料，挖掘与分离一次完成。

广泛用于市政、农业、林木业、水利、土石方工程等。

产品特点：设计上与标准斗相似，但其底部为筛网状；容积一般较大。

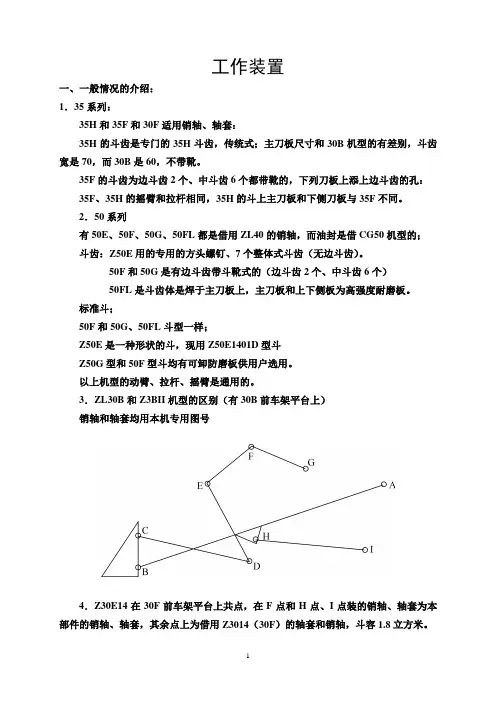

工作装置一、一般情况的介绍：1．35系列：35H和35F和30F适用销轴、轴套：35H的斗齿是专门的35H斗齿，传统式；主刀板尺寸和30B机型的有差别，斗齿宽是70，而30B是60，不带靴。

35F的斗齿为边斗齿2个、中斗齿6个都带靴的，下列刀板上添上边斗齿的孔：35F、35H的摇臂和拉杆相同，35H的斗上主刀板和下侧刀板与35F不同。

2．50系列有50E、50F、50G、50FL都是借用ZL40的销轴，而油封是借CG50机型的；斗齿：Z50E用的专用的方头螺钉、7个整体式斗齿（无边斗齿）。

50F和50G是有边斗齿带斗靴式的（边斗齿2个、中斗齿6个）50FL是斗齿体是焊于主刀板上，主刀板和上下侧板为高强度耐磨板。

标准斗；50F和50G、50FL斗型一样；Z50E是一种形状的斗，现用Z50E1401D型斗Z50G型和50F型斗均有可卸防磨板供用户选用。

以上机型的动臂、拉杆、摇臂是通用的。

3．ZL30B和Z3BII机型的区别（有30B前车架平台上）销轴和轴套均用本机专用图号4．Z30E14在30F前车架平台上共点，在F点和H点、I点装的销轴、轴套为本部件的销轴、轴套，其余点上为借用Z3014（30F）的轴套和销轴，斗容1.8立方米。

5．Z40F机型（前车架在35F车架上升高80，用20.5-25的轮胎）销轴和轴套全部专用本机型的代号，动臂、摇臂、拉杆、斗也是。

二、加长臂介绍：1．ZL30B加长臂（基础在ZL30B前车架平台），摇臂、动臂、拉杆不一样，斗相同但限位块加高不一样，动臂上的卸料限位块总成不一样，卸高3100，前伸1025，油缸不变（包括提升、翻斗），销轴、斗齿、螺栓、轴套均不变。

2．ZL30E加长臂（在35F前车架平台上），卸高3100，卸距1139动臂和拉杆与标准型有变化；铲斗主要是斗总体和Z30E一样，但限位块要加高；销轴只有F、H、I点用Z30遥专用销，其余用35F的销轴；H点的轴套用Z30E的；油缸：提升缸不变，翻斗缸安装矩变动。

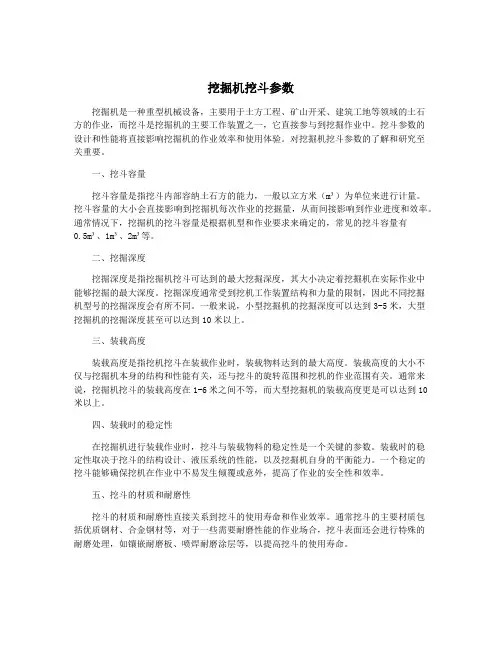

挖掘机挖斗参数挖掘机是一种重型机械设备，主要用于土方工程、矿山开采、建筑工地等领域的土石方的作业，而挖斗是挖掘机的主要工作装置之一，它直接参与到挖掘作业中。

挖斗参数的设计和性能将直接影响挖掘机的作业效率和使用体验。

对挖掘机挖斗参数的了解和研究至关重要。

一、挖斗容量挖斗容量是指挖斗内部容纳土石方的能力，一般以立方米（m³）为单位来进行计量。

挖斗容量的大小会直接影响到挖掘机每次作业的挖掘量，从而间接影响到作业进度和效率。

通常情况下，挖掘机的挖斗容量是根据机型和作业要求来确定的，常见的挖斗容量有0.5m³、1m³、2m³等。

二、挖掘深度挖掘深度是指挖掘机挖斗可达到的最大挖掘深度，其大小决定着挖掘机在实际作业中能够挖掘的最大深度。

挖掘深度通常受到挖机工作装置结构和力量的限制，因此不同挖掘机型号的挖掘深度会有所不同。

一般来说，小型挖掘机的挖掘深度可以达到3-5米，大型挖掘机的挖掘深度甚至可以达到10米以上。

三、装载高度装载高度是指挖机挖斗在装载作业时，装载物料达到的最大高度。

装载高度的大小不仅与挖掘机本身的结构和性能有关，还与挖斗的旋转范围和挖机的作业范围有关。

通常来说，挖掘机挖斗的装载高度在1-6米之间不等，而大型挖掘机的装载高度更是可以达到10米以上。

四、装载时的稳定性在挖掘机进行装载作业时，挖斗与装载物料的稳定性是一个关键的参数。

装载时的稳定性取决于挖斗的结构设计、液压系统的性能，以及挖掘机自身的平衡能力。

一个稳定的挖斗能够确保挖机在作业中不易发生倾覆或意外，提高了作业的安全性和效率。

五、挖斗的材质和耐磨性挖斗的材质和耐磨性直接关系到挖斗的使用寿命和作业效率。

通常挖斗的主要材质包括优质钢材、合金钢材等，对于一些需要耐磨性能的作业场合，挖斗表面还会进行特殊的耐磨处理，如镶嵌耐磨板、喷焊耐磨涂层等，以提高挖斗的使用寿命。

总结而言，挖掘机挖斗参数的设计和性能对挖掘机的作业效率、安全性和使用寿命都有着直接的影响。

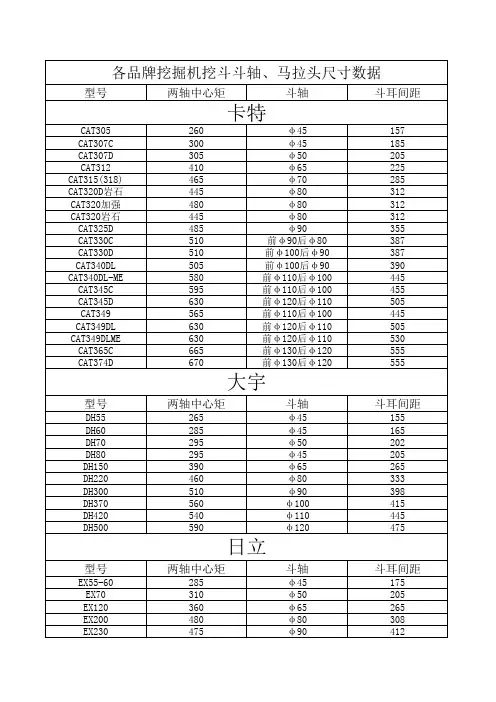

挖掘机挖斗的参数主要包括以下几个方面：
1.容量：即挖斗所能容纳的物料体积，通常以立方米为单位。

容量大小与挖掘机
的型号和用途有关。

2.尺寸：包括挖斗的长度、宽度和高度，通常以毫米为单位。

尺寸大小与挖掘机
的型号和用途有关。

3.重量：即挖斗本身的重量，通常以吨为单位。

重量大小与挖斗的尺寸、材料和
结构有关。

4.材质：挖斗通常采用高强度、耐磨损的材料制成，如钢材、铸铁等。

以上信息仅供参考，如有需要，建议咨询挖掘机技术人员或查阅相关产品手册。

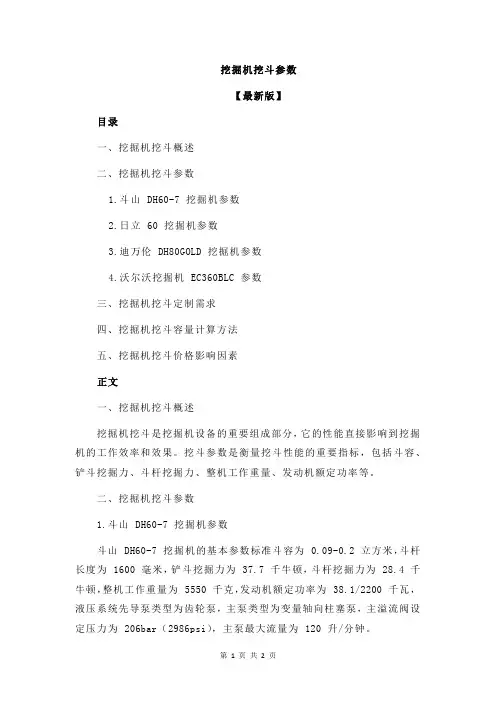

挖掘机挖斗参数【最新版】目录一、挖掘机挖斗概述二、挖掘机挖斗参数1.斗山 DH60-7 挖掘机参数2.日立 60 挖掘机参数3.迪万伦 DH80GOLD 挖掘机参数4.沃尔沃挖掘机 EC360BLC 参数三、挖掘机挖斗定制需求四、挖掘机挖斗容量计算方法五、挖掘机挖斗价格影响因素正文一、挖掘机挖斗概述挖掘机挖斗是挖掘机设备的重要组成部分，它的性能直接影响到挖掘机的工作效率和效果。

挖斗参数是衡量挖斗性能的重要指标，包括斗容、铲斗挖掘力、斗杆挖掘力、整机工作重量、发动机额定功率等。

二、挖掘机挖斗参数1.斗山 DH60-7 挖掘机参数斗山 DH60-7 挖掘机的基本参数标准斗容为 0.09-0.2 立方米，斗杆长度为 1600 毫米，铲斗挖掘力为 37.7 千牛顿，斗杆挖掘力为 28.4 千牛顿，整机工作重量为 5550 千克，发动机额定功率为 38.1/2200 千瓦，液压系统先导泵类型为齿轮泵，主泵类型为变量轴向柱塞泵，主溢流阀设定压力为 206bar（2986psi），主泵最大流量为 120 升/分钟。

2.日立 60 挖掘机参数日立 60 挖掘机的发动机型号为五十铃 isuzu cc-4jg1，其他参数未提供。

3.迪万伦 DH80GOLD 挖掘机参数迪万伦 DH80GOLD 挖掘机的具体参数未提供，需要注意的是，本页面型号参数配置等信息仅供参考，实际型号参数配置等信息以店内销售为准，解释权归生产厂家所有。

如需更详细的参数说明，可点击获取。

4.沃尔沃挖掘机 EC360BLC 参数沃尔沃挖掘机 EC360BLC 的斗容为 1.9 立方米，发动机功率为 184 千瓦，自重大概 38 吨，发动机最高转速 1800 转/分钟，低转速高扭矩。

三、挖掘机挖斗定制需求挖掘机挖斗的定制需求主要包括斗容、斗杆长度、铲斗挖掘力、斗杆挖掘力等方面的调整，以满足不同施工环境和作业需求的高效率和低成本。

四、挖掘机挖斗容量计算方法挖掘机挖斗容量的计算方法为：铲斗容积=开口长×内包边宽×斗底深。

目录一、基本要求 (2)1.1铲斗的结构选择 (2)二、铲斗基本参数的确定 (3)2.1铲斗长宽高的确定 (3)2.2挖掘力计算 (4)三、铲斗几何形状 (6)3.1铲斗的组成 (6)3.2斗体曲线 (7)3.3两种曲线的比较 (9)四、结论 (11)参考文献 (13)一、基本要求斗轮挖掘机的铲斗在轮圈回转一周的过程中, 要完成切割、装载和排空物料三项作业。

切割时要求斗齿能迅速切入物料。

为此铲斗必须具有足够的强度和刚度, 以便承受物料的反作用力。

装载时要求物料能较通畅地流人铲斗( 这样可减少切割阻力) , 同时在物料充填铲斗时, 既要填满铲斗空间, 又不能产生过大的挤压力, 否则由于挤压力的增大, 会使铲斗壁与物料的吸附力增大(在一定吸附系数下, 吸附力与两物体之间的正压力成正比) , 造成排料时物料排不净或撒料等情况。

1.1铲斗的结构选择铲斗结构形状和参数的合理选择对挖掘机的作业效果影响很大，其应满足以下要求：（1）有利于物料的自由流动。

铲斗内壁不宜设置横向凸缘、棱角等，斗底的纵向剖面形状要适合于各种物料的运动规律。

（2）要使物料易于卸尽（3）为使装进铲斗的物料不易于卸出，铲斗的宽度与物料的粒径之比应该大于4，大50时，颗粒尺寸不考虑，视物料为均质。

综上考虑，选用中型挖掘机常用的铲斗结构与下图。

斗齿的安装连接采用橡胶销式，结构示意图如下图二、铲斗基本参数的确定2.1铲斗长宽高的确定斗容量q ，平均宽度B ，转斗挖掘半径R 和转斗挖掘满转角2ϕ是铲斗的四个主要参数，R,B,2ϕ，三者之间有下几何关系：s K B R q )2sin 2(212ϕϕ-=式中土壤松散系数sK 近似值取1.25，q=0.28m ³，根据上式可由R,B,2ϕ中作任值求相应第三值。

其斗容量0.28m ³，斗宽B=0.794m 。

根据已经确定的斗轮挖掘机生产力轮圈直径宽度转速铲斗数量及每只铲斗的容量, 即可确定铲斗的宽度( B )长度( L )和高度( H ) L : B ≈ 1.3；所以可知L=1.0322m q = 0 .8 B L H204.1B qH =,式中q ——铲斗容量( 立方米 ) 把数据代入后，可求得H=0.339m求出L , H , B 后, 必须按轮圈的圆周速度及铲斗个数来校核铲斗处于轮圈正上方时,物料是否能靠自重保证落入卸料区间。

3吨铲车铲斗标准尺寸一、引言铲斗是铲车这一机械设备的重要部件，尺寸的标准化对使用铲车的安全性、工作效率、以及指挥操作的顺畅程度具有重要的作用。

本文将介绍3吨铲车铲斗标准尺寸的相关信息，以期能够为相关从业人员提供参考。

二、3吨铲车铲斗标准尺寸1.长度：1680mm对于3吨铲车的标准铲斗，长度一般为1680mm。

这个长度的设计主要考虑了铲斗前轮和后轮之间的距离。

2.宽度：1475mm标准铲斗的宽度设计为1475mm。

这个尺寸是根据铲斗内部腔体的大小和重量要求来确定的，同时也要考虑到铲斗在工作时的稳定性。

3.高度：650mm标准铲斗的高度为650mm。

这个尺寸是为了最大程度地满足工作需求，并配合3吨铲车的最大升高高度，以保证操作的舒适性。

4.额定容量：1.2m³标准铲斗的额定容量一般为1.2m³。

这个尺寸是为了使铲斗在满载时保持平衡，保证工作效率的同时，保证操作的稳定性。

三、其他需要注意的事项1.在铲斗的制造和使用中，应遵循相关规定和安全操作流程，以保证其安全性和稳定性。

2.铲斗使用时要根据具体工作环境和要求，选择合适的铲斗型号和规格，以充分发挥铲车的工作效率。

3.在铲斗工作前应进行必要的检查和维修，如底部磨损、转轴是否松动等，保证工作质量和安全性。

四、总结3吨铲车铲斗的标准尺寸是1680mm×1475mm×650mm，额定容量为1.2m³。

这个尺寸是在满足操作要求和安全性的前提下，经过多次研究和测试，得出的标准尺寸。

铲车从业人员在使用时应根据实际情况选择合适的铲斗型号和规格，并按照安全操作规程进行操作。

三、工作装置各部分的基本尺寸计算和验证 反铲装置的合理设计问题至今尚未理想地解决。

以往多按经验，采取统计和作周试凑的方法，现在则尽可能采用数解分析方法。

液压挖掘机基本参数是表示和衡量挖掘机性能的重要指标，本文主要计算和验证铲斗、动臂、斗杆的尺寸。

（一）反铲装置总体方案的选择反铲装量总体方案的选择包括以下方面： 1、动臂及动臂液压缸的布置 确定用组合式或整体式动臂，以及组合式动臂的组合方式或整体式动臂的形状动臂液压缸的布置为悬挂式或是下置式。

2、斗杆及斗杆液压缸的布置确定用整体式或组合式斗扦，以及组合式斗杆的组合方式或整体式斗扦是否采用变铰点调节。

3、确定动臂与斗杆的长度比，即特性参数112K l =。

对于一定的工作尺寸而言，动臂与斗杆之间的长度比可在很大围选择。

—般当K 1＞2时(有的反铲取K 1＞3)称为长动臂短斗杆方案，当K 1＜1.5时属于短动比长斗杆力案。

K 1在1.5~2之间称为中间比例方案。

要求适用性较强而又无配套替换构件或可调结构的反铲常取中间比例方案。

4、确定配套铲斗的种类、斗容量及其主参数，并考虑铲斗连杆机构传动比是否需要调节。

5、根据液压系统工作压力、流量、系统回路供油方式、工厂制造条件等确定各液压缸缸数、缸径、全伸长度与全纳长度之比λ。

考虑到结构尺寸、运动余量、稳定性和构件运动幅度等因素一般取λ1＝1.6~1.7。

取λ2＝1.6~1.7；λ3＝1.5~1.7。

（二） 斗形主要参数的确定当铲斗容量q 一定时，挖掘转角2ϕ，挖掘半径R 和平均斗宽B 之间存在一定的关系，即具有尺寸R 和B 的铲斗转过2ϕ角度所切下的土壤刚好装满铲斗，于是斗容量可按下式计算：21(2sin 2)2s q R B K ϕϕ=-(4.1)式中：s K ——土壤松散系数。

（取 1.25s K = ）一般取:(4.2)R 的取值围：(4.3)式中： q ——铲斗容量，3m ； B ——铲斗平均宽度，m 。

挖⽃焊接⼯装尺⼨⼀、引⾔挖⽃是挖掘机的重要⼯作装置，其焊接⼯装的尺⼨对于挖⽃的质量和性能具有⾄关重要的影响。

本⽂将对挖⽃焊接⼯装的尺⼨进⾏深⼊的分析和探讨，以期为相关领域的从业者提供有益的参考。

⼆、挖⽃焊接⼯装概述挖⽃焊接⼯装是⼀种专⻔⽤于挖⽃焊接的⼯艺装备，其主要作⽤是确保挖⽃在焊接过程中的稳定性和精度。

通过合理的焊接⼯装设计，可以有效地提⾼挖⽃的焊接质量和⽣产效率，降低⽣产成本。

三、挖⽃焊接⼯装尺⼨分析1.挖⽃底⾯尺⼨挖⽃底⾯是挖⽃与地⾯接触的部分，其尺⼨直接影响挖⽃的挖掘⼒和稳定性。

通常情况下，挖⽃底⾯采⽤圆形设计，直径根据挖⽃的⼤⼩和⽤途⽽定。

在焊接⼯装的设计中，需要确保底⾯的平整度和同⼼度，以实现⾼效的焊接和准确的定位。

2.挖⽃侧壁尺⼨挖⽃侧壁是连接底⾯和⽃⼝的部分，其尺⼨对于挖⽃的强度和稳定性具有重要影响。

侧壁的厚度应根据挖⽃的⼯作载荷和材料强度进⾏合理设计。

在焊接⼯装中，需要对侧壁进⾏精确的定位和⽀撑，以确保焊接质量。

3.挖⽃⽃⼝尺⼨挖⽃⽃⼝是挖⽃前端的开⼝部分，其尺⼨决定了挖掘物的⼊⼝⼤⼩。

根据不同的应⽤场景，⽃⼝的⼤⼩会有所不同。

在焊接⼯装设计中，需要考虑到⽃⼝的定位精度和可调整性，以保证不同规格的⽃⼝都能够得到有效的⽀撑和固定。

4.整体结构尺⼨除了底⾯、侧壁和⽃⼝尺⼨外，焊接⼯装的整体结构尺⼨也是需要考虑的重要因素。

整体结构尺⼨包括⼯装的⻓度、宽度和⾼度等参数。

这些参数应根据实际⽣产需求进⾏合理设计，以确保⼯装的稳定性和适⽤性。

同时，还需要考虑到⼯装的可移动性和可调整性，以满⾜不同规格挖⽃的焊接需求。

四、焊接⼯装设计要点1.定位精度定位精度是焊接⼯装设计的关键因素之⼀。

通过合理的定位设计和加⼯⼯艺，可以确保⼯装的定位精度，从⽽提⾼挖⽃的焊接精度和质量。

在设计中，应充分考虑定位元件的精度、耐磨性和可靠性，以确保⼯装的⻓期使⽤效果。

2.⽀撑稳定性焊接过程中，⼯装应具备良好的⽀撑稳定性，以防⽌焊接变形和⼯件移位。

(2)铲斗基本参数的确定设计时，把铲斗的回转半径R(即铲斗与动臂铰接点至切削刃之间的距离)作为基本参数，铲斗的其他参数则作为R的函数。
