《机械制图》练习题（附答案）一、单选题（共30题，每题1分，共30分）1、点的x坐标越大，其位置越靠（）。
A、前B、左C、右D、后正确答案：B2、Φ50+0.025 表示( )A、基本尺寸是Φ50 ㎜B、最大尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、实际尺寸是Φ50 ㎜正确答案：A3、用剖切面完全地剖开机件后所得的视图，称为（）。
A、全剖视图B、局部放大图C、局部视图D、半剖视图正确答案：A4、水平面在侧投影面的投影特性为（ )。
A、类似性B、收缩性C、积聚性D、真实性正确答案：C5、正投影的基本特性主要有真实性、积聚性、（）。
A、收缩性B、统一性C、普遍性D、特殊性正确答案：A6、图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A7、比例1:2是（）比例。
A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8、同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。
A、导程B、螺距C、螺旋线D、线数正确答案：A9、按螺纹的用途可分为联结螺纹、和（）螺纹。
A、传动B、普通C、梯形D、运动正确答案：A10、制造机件所用的图，通常称为( )。
A、工作图B、设计图C、机构图D、制配图正确答案：A11、允许尺寸变化的两个界限值，称为（）。
A、极限尺寸B、尺寸偏差C、基本尺寸D、实际尺寸正确答案：A12、图样上的尺寸是零件的（）尺寸。
A、修理B、最后完工C、下料D、毛胚正确答案：B13、等于半圆的圆弧应该标注（）。
A、角度B、直径C、半径D、都可以正确答案：C14、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、z 坐标B、不能判断C、y 坐标D、x 坐标正确答案：A15、如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。
A、3B、2C、1D、4正确答案：C16、通过测量获得的某一孔、轴的尺寸称为（）。

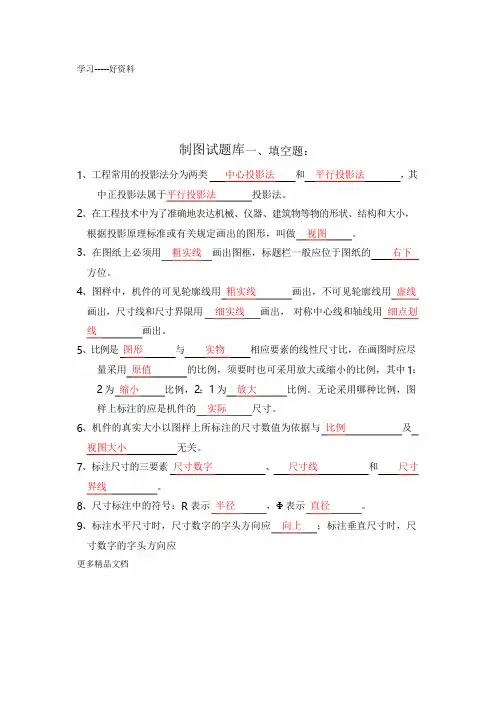

学习-----好资料制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。
3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。
4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。
无论采用哪种比例，图样上标注的应是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。
7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。
8、尺寸标注中的符号：R表示半径，Φ表示直径。
9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应更多精品文档向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
10、平面图形中的线段有已知线段、中间线段和连接线段三种。
11、绘图板是用来固定图纸，丁字尺是用来画水平线。
12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。
13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。
14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。
15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/2。
16、三视图的投影规律长对正，高平齐，宽相等。
17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。
18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。
19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

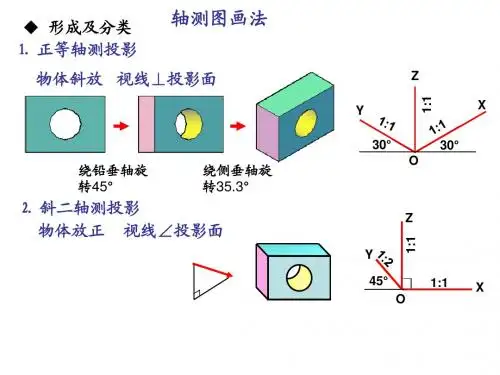

机械制图考试题及答案一、选择题（每题2分，共10分）1. 机械制图中，表示物体长度的尺寸应标注在：A. 物体的中心线B. 物体的轮廓线C. 物体的对称轴D. 物体的任意位置答案：B2. 以下哪个选项不是机械制图中常见的投影法？A. 正投影法B. 斜投影法C. 透视投影法D. 轴测投影法答案：C3. 在机械制图中，以下哪个符号表示孔？A. ⊥B. ○C. ∥D. ⊕答案：B4. 机械制图中，标注角度尺寸时，角度的起点应使用：A. 箭头B. 圆点C. 斜线D. 直线答案：A5. 机械制图中，以下哪个符号表示倒角？A. ⊥B. ∩C. ∪D. ∨答案：D二、填空题（每题2分，共10分）1. 在机械制图中，物体的三个基本视图是______、______和______。
答案：正视图、侧视图、俯视图2. 机械制图中，______线用于表示物体的中心或对称轴。
答案：中心线3. 机械制图中，______线用于表示物体的轮廓。
答案：粗实线4. 机械制图中，______用于表示物体的内部结构。
答案：剖面线5. 机械制图中，______用于表示物体的表面粗糙度。
答案：粗糙度符号三、简答题（每题5分，共20分）1. 简述机械制图中尺寸标注的基本原则。
答案：尺寸标注应清晰、准确，避免歧义；尺寸线应垂直于被标注的尺寸方向；尺寸数字应放置在尺寸线的上方或旁边，且不与尺寸线相交。
2. 描述机械制图中剖视图的作用及其标注方法。
答案：剖视图用于展示物体内部结构，通过剖切面将物体切开并展开，以展示内部细节。
标注方法包括使用剖切符号、剖面线和标注剖视图的名称。
3. 解释机械制图中的第三角投影法与第一角投影法的主要区别。
答案：第三角投影法中，观察者位于物体的右前方，物体的左面和上面分别位于观察者的右面和后面。
而第一角投影法中，观察者位于物体的左前方，物体的右面和上面分别位于观察者的左面和前面。
4. 说明机械制图中公差标注的意义及其表示方法。
机械制图练习题库（附答案）一、单选题（共26题，每题1分，共26分）1.机械制图的线条规范中，看不见的轮廓线用（）绘制。
A、粗实线B、点画线C、双折线D、细虚线正确答案：D2.图样上的尺寸是零件的（）尺寸。
A、最后完工B、下料C、修理D、毛胚正确答案：A3.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。
A、2B、4C、3D、1正确答案：D4.侧面投影积聚成一条直线的平面是（）。
A、侧平面B、正垂面C、铅垂面D、侧垂面正确答案：D5.仰视图是（）。
A、由下向上投影B、由前向后投影C、由上向下投影D、由后向前投影正确答案：A6.实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。
A、实际尺寸B、极限尺寸C、基本尺寸D、尺寸偏差正确答案：D7.机械图样中，表示不可见轮廓线采用（）。
A、细点画线B、细虚线C、粗实线D、细实线正确答案：B8.只有定形尺寸没有定位尺寸的是（）。
A、已知线段B、中间线段C、连接线段D、未知线段正确答案：C9.允许尺寸变化的两个界限值，称为（）。
A、实际尺寸B、尺寸偏差C、极限尺寸D、基本尺寸正确答案：C10.具有过盈的配合称为（）。
A、不明确性质B、过盈配合C、过渡配合D、间隙配合正确答案：B11.画旋转剖视图时应（）。
A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A12.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、圆柱体B、长方体C、球体D、圆锥体正确答案：A13.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、剖面符号B、名称C、标注D、箭头正确答案：D14.下列线条中如在图形上重复时，最优先者为( )。
A、粗实线B、隐藏线C、中心线D、假想线正确答案：A15.如果物体的外形简单，内形复杂但排列在几个相互平行的平面上，常用（）视图。

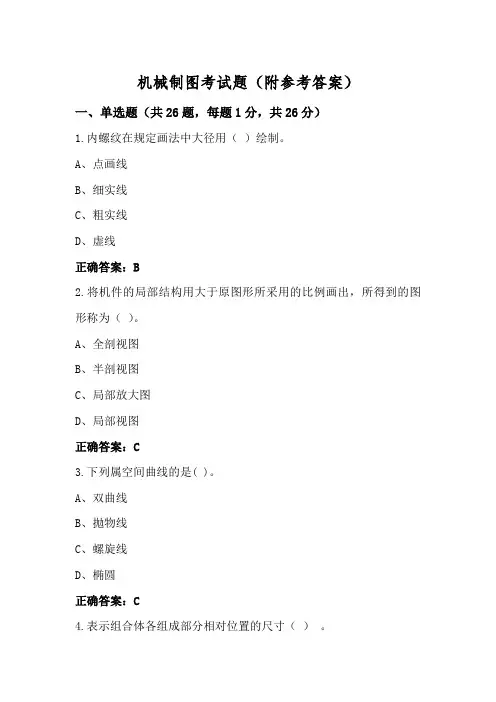

机械制图考试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.内螺纹在规定画法中大径用（）绘制。
A、点画线B、细实线C、粗实线D、虚线正确答案：B2.将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。
A、全剖视图B、半剖视图C、局部放大图D、局部视图正确答案：C3.下列属空间曲线的是( )。
A、双曲线B、拋物线C、螺旋线D、椭圆正确答案：C4.表示组合体各组成部分相对位置的尺寸（）。
A、参考尺寸B、定位尺寸C、总体尺寸D、定形尺寸正确答案：B5.具有间隙的配合称为（）。
A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：D6.椭圆画法正确性较高的画法为( )。
A、同圆心画法B、四心圆画法C、三圆心画法D、二圆心画法正确答案：A7.用于薄壁零件联接的螺纹，宜采用( ).A、梯形螺纹B、三角形细牙螺纹C、矩形D、三角形粗牙螺纹正确答案：B8.用于确定平面图形中某一形状大小的尺寸称为（）。
A、高度尺寸B、长度尺寸C、定形尺寸D、定位尺寸正确答案：C9.俯、左视图之间的投影关系为：（）。
A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A10.图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A11.两圆柱齿轮轴线之间的最短距离称为（）。
A、中心距B、齿距C、分度圆D、全齿高正确答案：A12.画直线时，铅笔与纸面的倾斜角度约为( )。
A、90°B、60°C、30°D、45°正确答案：B13.机械图样中，表示可见轮廓线采用( )。
A、波浪线B、细实线C、细点画线D、粗实线正确答案：D14.正投影的基本特性主要有真实性、积聚性、（）。
A、普遍性B、统一性C、特殊性D、收缩性正确答案：D15.移出断面图的轮廓线采用（）绘制。
A、粗实线B、虚线C、点画线D、细实线正确答案：A16.当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）的尺寸。
