《机械制图》练习题（附答案）一、单选题（共30题，每题1分，共30分）1、点的x坐标越大，其位置越靠（）。

A、前B、左C、右D、后正确答案：B2、Φ50+0.025 表示( )A、基本尺寸是Φ50 ㎜B、最大尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、实际尺寸是Φ50 ㎜正确答案：A3、用剖切面完全地剖开机件后所得的视图，称为（）。

A、全剖视图B、局部放大图C、局部视图D、半剖视图正确答案：A4、水平面在侧投影面的投影特性为（ )。

A、类似性B、收缩性C、积聚性D、真实性正确答案：C5、正投影的基本特性主要有真实性、积聚性、（）。

A、收缩性B、统一性C、普遍性D、特殊性正确答案：A6、图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A7、比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8、同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。

A、导程B、螺距C、螺旋线D、线数正确答案：A9、按螺纹的用途可分为联结螺纹、和（）螺纹。

A、传动B、普通C、梯形D、运动正确答案：A10、制造机件所用的图，通常称为( )。

A、工作图B、设计图C、机构图D、制配图正确答案：A11、允许尺寸变化的两个界限值，称为（）。

A、极限尺寸B、尺寸偏差C、基本尺寸D、实际尺寸正确答案：A12、图样上的尺寸是零件的（）尺寸。

A、修理B、最后完工C、下料D、毛胚正确答案：B13、等于半圆的圆弧应该标注（）。

A、角度B、直径C、半径D、都可以正确答案：C14、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、z 坐标B、不能判断C、y 坐标D、x 坐标正确答案：A15、如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、3B、2C、1D、4正确答案：C16、通过测量获得的某一孔、轴的尺寸称为（）。

机械制图练习题（附答案）一、单选题（共26题，每题1分，共26分）1.在三维坐标系中，Y 轴代表（）方向尺寸A、高度B、宽度C、长度D、厚度正确答案：B2.画旋转剖视图时应（）。

A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A3.具有间隙的配合称为（）。

A、间隙配合B、过渡配合C、过盈配合D、不明确性质正确答案：A4.当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：A5.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、新宋B、方正舒体C、隶书D、长仿宋正确答案：D6.通过测量获得的某一孔、轴的尺寸称为（）。

A、尺寸偏差B、基本尺寸C、实际尺寸D、极限尺寸正确答案：C7.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、粗实线B、虚线C、波浪线D、点画线正确答案：C9.对中符号用（）绘制，一般深入图框内部5mm。

A、粗实线B、波浪线C、细实线D、一般为点画线正确答案：A10.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过渡配合B、不明确性质C、间隙配合D、过盈配合正确答案：D11.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、全剖B、局部剖C、半剖D、阶梯剖正确答案：A12.将机件的某一部分向基本投影面投射所得的视图称为（）。

A、剖视图B、局部视图C、斜视图D、向视图正确答案：B13.表示组合体各组成部分相对位置的尺寸（）。

A、定位尺寸B、参考尺寸C、定形尺寸D、总体尺寸正确答案：A14.用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。

A、局部放大图B、局部视图C、半剖视图D、全剖视图正确答案：B15.当孔的公差带完全在轴的公差带之上时，属于（）配合。

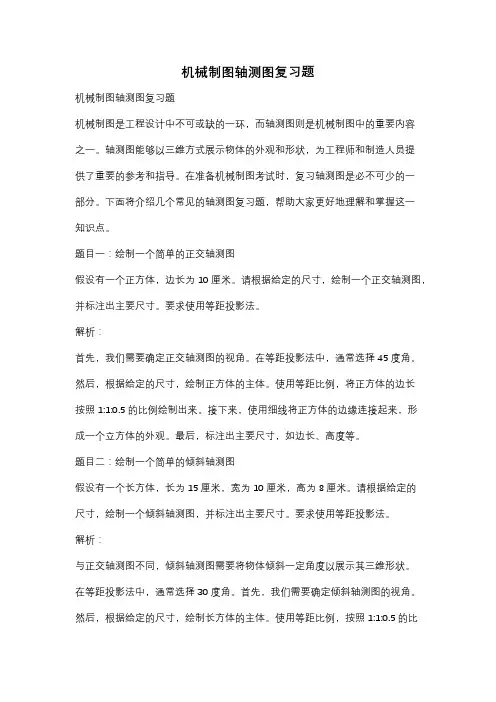

机械制图轴测图复习题机械制图轴测图复习题机械制图是工程设计中不可或缺的一环，而轴测图则是机械制图中的重要内容之一。

轴测图能够以三维方式展示物体的外观和形状，为工程师和制造人员提供了重要的参考和指导。

在准备机械制图考试时，复习轴测图是必不可少的一部分。

下面将介绍几个常见的轴测图复习题，帮助大家更好地理解和掌握这一知识点。

题目一：绘制一个简单的正交轴测图假设有一个正方体，边长为10厘米。

请根据给定的尺寸，绘制一个正交轴测图，并标注出主要尺寸。

要求使用等距投影法。

解析：首先，我们需要确定正交轴测图的视角。

在等距投影法中，通常选择45度角。

然后，根据给定的尺寸，绘制正方体的主体。

使用等距比例，将正方体的边长按照1:1:0.5的比例绘制出来。

接下来，使用细线将正方体的边缘连接起来，形成一个立方体的外观。

最后，标注出主要尺寸，如边长、高度等。

题目二：绘制一个简单的倾斜轴测图假设有一个长方体，长为15厘米，宽为10厘米，高为8厘米。

请根据给定的尺寸，绘制一个倾斜轴测图，并标注出主要尺寸。

要求使用等距投影法。

解析：与正交轴测图不同，倾斜轴测图需要将物体倾斜一定角度以展示其三维形状。

在等距投影法中，通常选择30度角。

首先，我们需要确定倾斜轴测图的视角。

然后，根据给定的尺寸，绘制长方体的主体。

使用等距比例，按照1:1:0.5的比例绘制长方体的长、宽和高。

接下来，将长方体倾斜30度，并使用细线连接边缘，形成一个倾斜的长方体。

最后，标注出主要尺寸，如长、宽、高等。

题目三：绘制一个复杂的装配轴测图假设有一个机械装配体，由多个零件组成。

请根据给定的装配图和尺寸，绘制一个复杂的装配轴测图，并标注出主要尺寸。

要求使用等距投影法。

解析：复杂的装配轴测图需要将多个零件组合在一起，以展示整个装配体的外观和形状。

首先，我们需要根据给定的装配图，了解每个零件的形状和尺寸。

然后，根据等距比例，将每个零件的形状按照1:1:0.5的比例绘制出来。

《机械制图》练习题及答案1. 单选题1. 已知直齿圆柱齿轮的齿数Z=55，模数M=3，其齿顶圆直径是( )A. Φ165B. Φ171C. Φ157.5正确答案：B2. 尺寸标注的三种形式不包含( )A. 链状式B. 坐标式C. 综合式D. 环状式正确答案：D3. 有轴向运动，应适当增大( )A. J过盈B. 间隙C. 过渡正确答案：B4. 一直母线沿着一曲导线运动且始终平行某一固定方向而形成的曲面称为( )A. 立面B. 平面C. 柱面正确答案：C5. 垂直于H面的平面称为( )A. 正垂面B. 铅垂面C. 水平面正确答案：B6. 梯形螺纹旋合长度不包含( )A. NB. SC. L正确答案：B7. 半剖视图中，外形视图和剖视图的分界线应是( )A. 点划线B. 实线C. 虚线正确答案：A8. 组合体视图绘制的步骤( )A. 形体分析，选择主视图，画图，确定比例，选择图幅B. 形体分析，选择主视图，确定比例，选择图幅，画图C. 形体分析，画图，选择主视图，确定比例，选择图幅正确答案：B9. 形体的一般生成方法不包括( )A. 运动生成法B. 组合生成法C. 扫描生成法正确答案：C10. 装配图特殊画法不包含( )A. 沿结合面剖切或拆卸画法B. 假想画法C. 展开画法D. 整体夸大画法正确答案：D2. 多选题11. 在国标GB/T14691－1993《技术制图字体》中规定的工程图样字体有( )A. 长仿宋体B. 短仿宋体C. A型字母D. 手写体E. 希腊字正确答案：AC12. 正投影法的基本特性( )A. 实形性B. 积聚性C. 类比性D. 累积性E. 平行性正确答案：ABE13. 螺纹的要素为( )A. 牙型B. 公称直径C. 线数D. 螺距和导程E. 旋向正确答案：ABCDE14. 装配图中有些需要用文字在技术要求中说明如( )A. 装配体的功能、性能、安装、使用及维护要求B. 装配体的制造、检验和使用的方法和要求C. 装配体对润滑和密封等要求D. 零部件之间的相对位置正确答案：ABC15. 平面立体的是( )A. 长方体B. 三棱锥C. 圆柱体D. 六棱柱E. 圆锥体正确答案：ABD3. 判断题16. 标注粗糙度的参数时优先选用轮廓算术平均偏差( )A. 错误B. 正确正确答案：B17. 根据一个视图不能唯一确定组合体的形状( )A. 错误B. 正确正确答案：B18. 在画外螺纹时，一般将小径画成大径的0.85倍( )A. 错误B. 正确正确答案：B19. 基本体按其表面形成特点分为平面和曲面两类( )A. 错误B. 正确正确答案：A20. 空间尺寸是确定各个基本形体之间的相对位置的尺寸( )A. 错误B. 正确正确答案：A21. 轴承内圈装在轴承座孔中( )A. 错误B. 正确正确答案：A22. 一般用细点划线表示需进行表面热处理的机件表面( )A. 错误B. 正确正确答案：A23. 弹簧主要用于减震、夹紧、承受冲击、储存能量、复位和测力等( )A. 错误B. 正确正确答案：B24. 轴测图是用平行投影法将其投影在单一投影面上所得到的图形( )A. 错误B. 正确正确答案：B25. 尺寸链可以封闭( )A. 错误B. 正确正确答案：A。

机械制图练习题含答案一、单选题（共26题，每题1分，共26分）1.标注尺寸的基本要求是（）。

A、合理、完整、美观B、美观、合理、清晰C、正确、美观、清晰D、正确、完整、清晰正确答案：D2.制造机件所用的图，通常称为()。

A、制配图B、机构图C、设计图D、工作图正确答案：D3.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、四C、五D、六正确答案：A4.重合断面的轮廓用（）画出。

A、粗实线B、点划线C、细实线D、波浪线正确答案：C5.基本偏差是指（）。

A、靠近零线的偏差B、上偏差C、远离零线的偏差D、下偏差正确答案：A6.机械图样中，表示可见轮廓线采用()。

A、粗实线B、细点画线C、细实线D、波浪线正确答案：A7.Φ50+0.025表示()A、最小尺寸是Φ50.025B、最大尺寸是Φ50㎜C、基本尺寸是Φ50㎜D、实际尺寸是Φ50㎜正确答案：C8.机械图样中，表示不可见轮廓线采用（）。

A、细虚线B、细点画线C、粗实线D、细实线正确答案：A9.Α0图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：D10.铅笔用“H”表示（）。

A、长B、软C、硬正确答案：C11.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、倾斜于三个投影轴B、垂直于ox轴C、垂直于oy轴D、垂直于oz轴正确答案：B12.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、半剖B、局部剖C、阶梯剖D、全剖正确答案：D13.用于确定平面图形中某一形状大小的尺寸称为（）。

A、长度尺寸B、定形尺寸C、高度尺寸D、定位尺寸正确答案：B14.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、统一性C、收缩性D、特殊性正确答案：C15.表示组合体各组成部分相对位置的尺寸（）。

A、参考尺寸B、定形尺寸C、总体尺寸D、定位尺寸正确答案：D16.截平面与立体表面的交线称为（）A、截平面B、截断面C、截交线D、截切体正确答案：C17.在空间既不平行也不相交的两直线，叫（）直线。

机械制图培训试卷姓名________ 分数_______一、选择题：请将正确答案的序号填在题后的括号内。

（每题 2 分，共 40 分）1、螺纹牙底线用（）绘制。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“（）”表示均布。

（A）EQS （B）GB/T （C）JB （D）C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

（A）Φ（B）R （C）SΦ（D）SR4、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图（B）向视图（C）基本视图（D）斜视图5、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。

（A）希腊（B）阿拉伯（C）罗马（D）中国6、在垂直于螺纹轴线的投影面的视图中，内螺纹大径应画成（）。

（A）完整的细实线圆（B）完整的粗实线圆（C）3/4的粗实线圆（D）3/4的细实线圆7、选择正确的局部剖视图（）。

（A）（B）（C）（D）8、同一基本尺寸的表面，若有不同的公差要求时，应用（）分开，并按线性尺寸公差注法规定的形式分别标注其公差。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线9、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指（）。

（A）局部放大图的图形比原图形（B）局部放大图的图形比其实物（C）原图形比其局部放大图的图形（D）实物比其局部放大图的图形10、根据主、俯视图，选择正确的左视图（）。

11、滚动轴承外圈与箱体孔的配合应采用____，内圈与轴的配合应采用____。

（）（A）基孔制基轴制（B）基轴制基轴制（C）基孔制基孔制（D）基轴制基孔制12、锥形结构的基面位置线线型为（）。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线13、尺寸Ф40H7的（）。

（A）上偏差、下偏差均大于0（B）上偏差为0，下偏差为负值（C）上偏差、下偏差均小于0（D）上偏差为正值，下偏差为014、图样上四个相同螺纹孔尺寸标注的正确方法是（）。

机械制图练习题库（附答案）一、单选题（共26题，每题1分，共26分）1.机械制图的线条规范中，看不见的轮廓线用（）绘制。

A、粗实线B、点画线C、双折线D、细虚线正确答案：D2.图样上的尺寸是零件的（）尺寸。

A、最后完工B、下料C、修理D、毛胚正确答案：A3.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、2B、4C、3D、1正确答案：D4.侧面投影积聚成一条直线的平面是（）。

A、侧平面B、正垂面C、铅垂面D、侧垂面正确答案：D5.仰视图是（）。

A、由下向上投影B、由前向后投影C、由上向下投影D、由后向前投影正确答案：A6.实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、实际尺寸B、极限尺寸C、基本尺寸D、尺寸偏差正确答案：D7.机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、细虚线C、粗实线D、细实线正确答案：B8.只有定形尺寸没有定位尺寸的是（）。

A、已知线段B、中间线段C、连接线段D、未知线段正确答案：C9.允许尺寸变化的两个界限值，称为（）。

A、实际尺寸B、尺寸偏差C、极限尺寸D、基本尺寸正确答案：C10.具有过盈的配合称为（）。

A、不明确性质B、过盈配合C、过渡配合D、间隙配合正确答案：B11.画旋转剖视图时应（）。

A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A12.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、圆柱体B、长方体C、球体D、圆锥体正确答案：A13.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、剖面符号B、名称C、标注D、箭头正确答案：D14.下列线条中如在图形上重复时，最优先者为( )。

A、粗实线B、隐藏线C、中心线D、假想线正确答案：A15.如果物体的外形简单，内形复杂但排列在几个相互平行的平面上，常用（）视图。

机械制图习题册（第五版）第一章制图基本知识与技能1—4 尺寸标注练习（一）（需标数值从图中量取，取整数）1、线性尺寸2、角度尺寸3、圆的直径4、圆弧半径1—5 尺寸标注练习（二）5、右图中尺寸标注有错误，在左图上正确标注尺寸6、参照右图所示图形，用1:2比例在指定位置画出图形并标注尺寸1—6 基本作图练习1、将线段AB七等分2、按给定的长、短轴用四心法画近似椭圆3、作圆内接正六边形4、作圆内接正五边形5、参照右上角示意图，作带有1:9斜度的图形6、参照右上角示意图，作带有1:3锥度的图形1—7 参照图例用给定的尺寸作圆弧连接（标出切点，保留作图线）1、 2、3、第二章正投影作图基础2—1 三视图的投影关系和方位关系1、在三视图中填写视图名称，并在尺寸线上的括号内选填“长”“宽”“高”2、在俯视图和左视图的括号内填写“上”“下”“左”“右”“前”“后”2—2 根据物体的三视图，找出对应的立体图（在括号中填写对应的序号）2—3 参照立体示意图，补画三视图中漏画的图线，并填空1、在立体示意图上标出题中所示平面的字母2、在立体示意图上标出题中所示平面的字母3、在立体示意图上标出题中所示平面的字母4、在主视图上注出A、B、C三个平面的字母2—4 参照立体示意图，补画三视图中漏画的图线1、2、3、4、2—5 根据立体示意图，辨认其相应的两视图，补画第三视图1、2、3、4、5、6、2—6 根据基本体的两视图补画第三视图，并写出基本体名称1、2、3、4、5、6、2—8 根据轴测图找出三视图，并在括号内填写相应的序号2—9 根据立体图画三视图（尺寸从立体图中量取，取整数）1、2、2—10 点的投影1、按立体图作点A的三面投影（坐标值在立体图中量取整数）2、已知点B、C的两面投影，作第三投影3、作点A（25,20,25）、B（15,0,20）的三面投影，并填写它们与投影面的距离4、已知点C的三面投影，点D在点C之右20，之前15，之下10，求作D点的三面投影5、已知点E、F的H、V投影，作W面投影，并标明可见性2—12 直线的投影1、判断下列各直线与投影面的相对位置，填空2、补画俯、左视图中的漏线，标出立体图上A、B、C三点的三面投影，填空3、已知正三棱台的主、俯视图，作左视图，填空4、在三视图中标出各点的投影，填空2—14 平面的投影1、根据平面图形的两面投影，求作第三投影，并判断与投影面的相对位置，填空2、标出平面P、Q的三面投影，填空第三章立体表面交线的投影作图3—1 立体表面上点的投影（一）已知下列各平面立体的两视图，补画第三视图，并作出立体表面上两点M、N的另两投影1、2、3、4、5、6、3—2 立体表面上点的投影（二）已知下列各曲面立体的两视图，补画第三视图，并作出立体表面上两点M、N的另两投影1、2、3、4、5、6、3—3 平面切割体，完成平面体被切割后的三面投影1、2、3、4、3—5 看图练习1、选择与三视图对应的轴测图编号填入括号内2、选择与主视图对应的俯视图及轴测图的编号填入表格内3—6 曲面切割体（一）完成曲面体被切割后的左视图1、2、3、3—7曲面切割体（二）完成曲面体被切割后的左视图或俯视图1、2、3—9 补画视图中漏画的相贯线1、2、3、4、3—11 选择正确的左视图（在括号内画“√”。

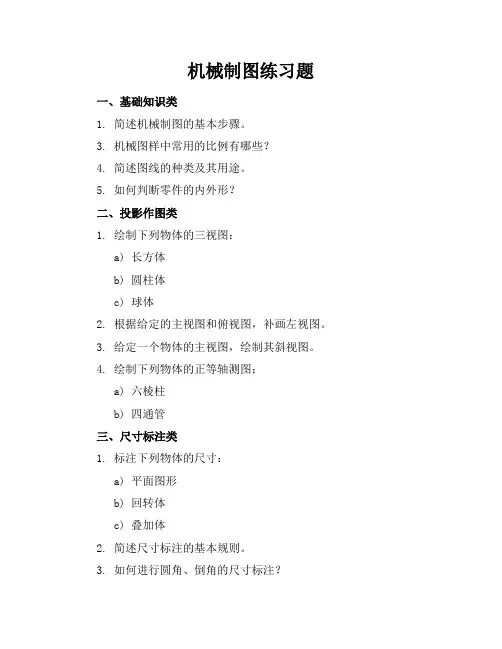

机械制图练习题一、基础知识类1. 简述机械制图的基本步骤。

3. 机械图样中常用的比例有哪些？4. 简述图线的种类及其用途。

5. 如何判断零件的内外形？二、投影作图类1. 绘制下列物体的三视图：a) 长方体b) 圆柱体c) 球体2. 根据给定的主视图和俯视图，补画左视图。

3. 给定一个物体的主视图，绘制其斜视图。

4. 绘制下列物体的正等轴测图：a) 六棱柱b) 四通管三、尺寸标注类1. 标注下列物体的尺寸：a) 平面图形b) 回转体c) 叠加体2. 简述尺寸标注的基本规则。

3. 如何进行圆角、倒角的尺寸标注？4. 在机械图中，哪些尺寸需要标注极限尺寸？四、零件图类a) 轴承座b) 传动齿轮c) 螺纹联接件a) 阀体b) 轴承盖3. 根据给定的零件图，编写零件加工工艺。

4. 简述零件图的技术要求包括哪些内容。

5. 如何在零件图中表示表面粗糙度？五、装配图类a) 减速器b) 液压系统2. 根据给定的装配图，拆画下列零件图：a) 轴承b) 联轴器a) 机床进给机构b) 汽车转向系统4. 简述装配图的作用及内容。

5. 如何在装配图中表示零件间的装配关系？六、综合应用类2. 给定一个机械装置的装配图，编写其拆装工艺。

3. 根据实际需求，设计一个简单的机械装置，并绘制其零件图和装配图。

5. 如何运用机械制图知识进行产品创新设计？七、标准件与常用件类1. 列举常用的标准螺纹类型及其特点。

a) 螺母b) 螺栓c) 销3. 简述键联接的类型及其应用。

a) 弹簧b) 滚动轴承c) 液压缸5. 如何在机械图中表示标准件和常用件？八、焊接图类1. 简述焊接符号的表示方法。

a) 角焊缝b) 搭接焊缝c) 对接焊缝5. 如何在焊接图中表示焊接工艺要求？九、计算机辅助设计类1. 简述AutoCAD的基本操作步骤。

2. 如何在AutoCAD中设置图层和线型？a) 正五边形b) 椭圆c) 斜齿轮4. 如何在SolidWorks中创建零件模型？a) 装配一个简单的机械装置b) 装配体的爆炸视图十、读图与绘图技能类1. 根据给定的零件实物，绘制其三视图。
