传输设备硬件安装操作指导

传输设备硬件安装操作指导

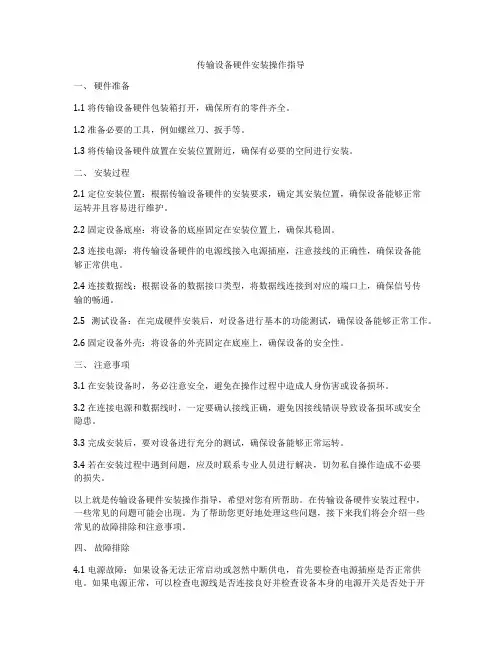

传输设备硬件安装操作指导一、硬件准备1.1 将传输设备硬件包装箱打开，确保所有的零件齐全。

1.2 准备必要的工具，例如螺丝刀、扳手等。

1.3 将传输设备硬件放置在安装位置附近，确保有必要的空间进行安装。

二、安装过程2.1 定位安装位置：根据传输设备硬件的安装要求，确定其安装位置，确保设备能够正常运转并且容易进行维护。

2.2 固定设备底座：将设备的底座固定在安装位置上，确保其稳固。

2.3 连接电源：将传输设备硬件的电源线接入电源插座，注意接线的正确性，确保设备能够正常供电。

2.4 连接数据线：根据设备的数据接口类型，将数据线连接到对应的端口上，确保信号传输的畅通。

2.5 测试设备：在完成硬件安装后，对设备进行基本的功能测试，确保设备能够正常工作。

2.6 固定设备外壳：将设备的外壳固定在底座上，确保设备的安全性。

三、注意事项3.1 在安装设备时，务必注意安全，避免在操作过程中造成人身伤害或设备损坏。

3.2 在连接电源和数据线时，一定要确认接线正确，避免因接线错误导致设备损坏或安全隐患。

3.3 完成安装后，要对设备进行充分的测试，确保设备能够正常运转。

3.4 若在安装过程中遇到问题，应及时联系专业人员进行解决，切勿私自操作造成不必要的损失。

以上就是传输设备硬件安装操作指导，希望对您有所帮助。

在传输设备硬件安装过程中，一些常见的问题可能会出现。

为了帮助您更好地处理这些问题，接下来我们将会介绍一些常见的故障排除和注意事项。

四、故障排除4.1 电源故障：如果设备无法正常启动或忽然中断供电，首先要检查电源插座是否正常供电。

如果电源正常，可以检查电源线是否连接良好并检查设备本身的电源开关是否处于开启状态。

如果这些都没有解决问题，可能需要更进一步的检查，有可能是设备内部的电源供应问题，这时候需要联系专业人员进行维修。

4.2 数据连接问题：如果设备的数据连接出现问题，可能会导致设备无法正常工作或者传输数据出现错误。

传输设备安装工程培训讲义_殷茜

传输设备安装工程培训讲义_殷茜

XX信科设计XX新员工技术培训——SDH光传输技术及传输设备安装工程授课人：殷茜2004-7-8第一章SDH传输技术理论基础41.1SDH概述41.1.1SDH产生的技术背景——为什么会产生SDH传输体制41.1.2与PDH相比SDH有哪些优势61.1.3SDH的缺陷所在81.2SDH信号的帧结构和复用步骤91.2.1SDH信号——STM-N的帧结构91.2.2SDH的复用结构和步骤101.1.1140Mbit/s复用进STM-N信号121.1.234Mbit/s复用进STM-N信号151.1.32Mbit/s复用进STM-N信号161.2.3映射、定位和复用的概念181.1.4异步映射191.1.5比特同步映射191.1.6字节同步映射191.1.7浮动VC模式191.3SDH的开销221.3.1开销221.3.2指针321.4SDH网络结构和网络保护机理351.4.1基本的网络拓扑结构361.4.2链网和自愈环371.4.3复杂网络的拓扑结构及特点451.4.4SDH网络的整体层次结构471.5光接口类型和参数501.5.1光纤的种类501.5.2光接口类型501.5.3光接口参数511.6定时与同步531.6.1同步方式541.6.2主从同步网中从时钟的工作模式551.6.3SDH的引入对网同步的要求551.6.4SDH网的同步方式561.1.8SDH网同步原则561.1.9SDH网元时钟源的种类571.1.10SDH网络常见的定时方式571.6.5S1字节和SDH网络时钟保护倒换原理591.7传输性能与测试621.7.1误码性能621.7.2可用性参数641.7.3抖动漂移性能651.7.4SDH的测试方法661.7.5测试内容661.8网络管理简介671.8.1TMN基础671.8.2SDH管理网681.8.3SDH管理能力681.8.4OSI模型和ECC协议栈68第二章SDH设备示例692.1SDH设备的逻辑组成692.1.1SDH网络的常见网元702.1.2SDH设备的逻辑功能块722.2中兴SDH设备——U NITRANS ZXSM-150/600/2500862.2.1系统框架872.2.2机架结构882.2.3系统子架结构882.2.4单板功能描述89第三章光传输通信工程SDH光传输设备的安装设计913.1传输设备安装工程设计的内容X围及步骤913.1.1通信工程项目设计程序913.1.2长途光传输通信系统传输设备安装工程初步设计的内容和要求923.1.3长途光传输通信系统传输设备安装工程施工图设计的内容和要求933.2传输设备安装工程设计（包括传输系统设计）953.2.1设计应遵循的总原则953.2.2传输系统的设计953.2.3辅助系统983.2.4网络组织993.2.5通道安排与衔接1003.2.6传输系统性能指标（技术指标要求，严格参照规X执行，没有其它工程考虑。

传输设备培训资料-

传输设备培训资料-

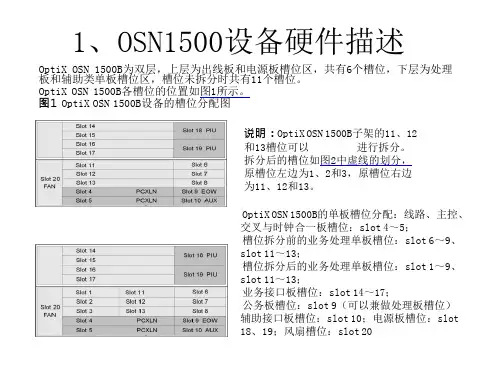

N1EMS4
4路GE和16路FE混合以太网 N1EAS2 交换处理板
2路10GE以太网二层交换 处理板
N1EFF8、N1EFF8A 8路100M以太网光接口出线 N1ETF8、
板
N1ETF8A
8路100M以太网双绞线出 线板
N2EGS4A
4路GE以太处理板
-
-
3、OSN7500设备硬件描述
接口板槽位区 业务接口板槽位：slot 19～22、35～38 公务接口板槽位：slot 23 辅助接口板槽位：slot 34 处理板槽位区 业务处理板槽位：slot 1～8、11～18、 26～31 交叉和时钟板槽位：slot 9～10 电源接口板槽位：slot 32～33 系统控制和通信板槽位：slot 24～25
告警切除指示灯（ALMC）
亮（黄色）
当前处在告警长期切除状态
灭
有告警立刻用声音提示
以太网指示灯说明
连接状态指示灯-LINK（绿色） 亮
纤缆与设备连接成功
灭
纤缆与设备没有连接上
数据收发指示灯-ACT（橙色） 闪烁
有数据收发
灭
没有数据收发
2、OSN3500设备硬件描述
• OptiX OSN 3500子架的槽位分配图
亮（红色）FLASH中单板软件或FPGA丢失。或加载单板软件不成功。或单板软件初始化不成功。
灭
没有电源输入。或高功耗单板进入低功耗模式。
业务告警指示灯（SRV）说明
业务板 亮（绿色）
业务工作正常，没有任何业务告警产生。
亮（红色）
业务有紧急或重要告警。
亮（黄色）
业务有次要和远端告警。
灭
没有配置业务且没有告警，或没有电源输入。

光传输设备安装工程质量控制培训课件

光传输设备安装工程质量控制培训课件

安装工程特点
01
专业性强：需要专业的技术人员进行安装和调试
02
技术要求高：需要掌握光传输设备的原理和性能
03
环境要求高：需要保证安装环境的温度、湿度和清洁度
04
安全要求高：需要遵守安全操作规程，确保安装人员的安全
工程质量控制重要性
确保工程质量：通过严格的质量控制，确保光传 输设备安装工程的质量达到设计要求和标准。
降低工程成本：通过有效的质量控制，降低工 程成本，提高工程效益。
保障工程安全：通过严格的质量控制，确保光传 输设备安装工程的安全，避免安全事故的发生。
提高工程效率：通过有效的质量控制，提高工 程效率，缩短工程周期。
2
设备选型与采购
设备选型：根据项目需求，选 择合适的设备型号和规格
A
设备验收：检查设备外观、 性能、参数是否符合要求
演讲人
01
光传输设备 安装工程概
述
02
光传输设备 安装工程质 量控制要点
1
光传输设备介绍
光传输设备是通信网络的重要组成 部分，用于传输光信号
光传输设备安装工程主要包括光纤 熔接、光缆布放、设备安装调试等
光传输设备包括光纤、光缆、光端 机、光交换机等
光传输设备安装工程质量直接影响 通信网络的性 Nhomakorabea和稳定性
连接线等，确保设备完好无损 设备测试：进行设备测试，确保设备性 04 能、参数等符合要求，并记录测试结果
C
B
设备采购：选择有信誉的供 应商，确保设备质量
D
设备安装：按照安装规范进行 设备安装，确保设备安全可靠
设备安装与调试
设备安装：按照设计图纸进行安装，确
01
保设备位置、高度、角度等符合要求 设备调试：按照设备说明书进行调试， 02 确保设备性能、参数等符合要求 设备检查：检查设备外观、内部结构、

传输设备安装规范

传输设备安装规范

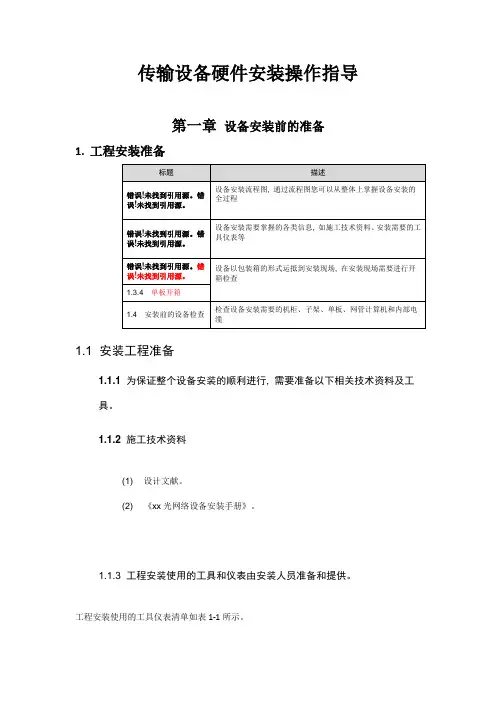

传输设备硬件安装操作指导第一章设备安装前的准备1.工程安装准备1.1 安装工程准备1.1.1 为保证整个设备安装的顺利进行, 需要准备以下相关技术资料及工具。

1.1.2 施工技术资料(1) 设计文献。

(2) 《xx光网络设备安装手册》。

1.1.3 工程安装使用的工具和仪表由安装人员准备和提供。

工程安装使用的工具仪表清单如表1-1所示。

表1-1安装需要工具仪表清单1.1.4 仪表必须通过严格校验, 证明合格后方能使用。

1.1.5 环境和接地检查机房环境检查良好的机房环境是传输设备稳定工作的基础, 建议在施工前仔细阅读“附录A 设备运营环境需求”, 并参照其中的内容对机房环境进行检查。

精品文档收集整理汇总接地检查1.2 良好的接地是传输设备防止雷击、抵抗干扰的首要保证条件, 建议在施工前仔细阅读“附录B 设备接地”, 并参照其中的内容认真检查安装现场的接地条件。

精品文档收集整理汇总1.3 开箱开箱时施工方、甲方、供货方人员同时到场。

开箱前检查外包装:1.3.1 假如出现外包装严重损坏、外包装箱浸水、或设备出现锈蚀或浸水,则应停止开箱。

查明导致破损的因素, 并向甲方及供货方反馈。

精品文档收集整理汇总1.3.2 假如发现货品有漏发、少发或错发, 并向甲方及供货方反馈。

1.3.3 机柜开箱图1-1将舌片扳直图1-2将箱盖抬起、移走图1-3移走木箱上其余的木板1.3.4 单板开箱1.压敏胶带2.打包带3.纸箱标签4.泡沫板5.单板标签6.单板盒7.防静电袋8.单板1.4 安装前的设备检查表1-2在设备安装前需要对机柜、子架、单板、网管计算机和内部电缆进行检查, 保证符合设备安装的需要。

检查项目如表1-3所示。

精品文档收集整理汇总表1-3设备检查项目列表第2章机柜的安装第2章内容2.1 拟定机柜安装位置2.1.1 拟定单个机柜的安装位置图2-1机柜划线模板图2.1.2 拟定并柜安装机柜的安装位置1.已安装机柜前轮廓2.已安装机柜中心线3.已安装机柜侧轮廓4.已安装机柜的位置图2-2 拟定并列于已安装机柜的安装位置2.1.3 安装位置拟定后检查●两排机柜之间距离不小于1米。

传输设备硬件安装规范培训课件ppt

传输设备硬件安装规范培训课件ppt

二.光电缆布放与成端
4. 电缆转弯应均匀圆滑。电缆弯的曲率半经应大于60mm。
二.光电缆布放与成端
5. 布放走道的电缆必须绑扎。绑扎后电缆应互相紧密靠拢。外观平直整 齐。
6. 在活动地板下布放的电缆，应注意顺直不凌乱，尽量避免交叉，并且 不得堵住送风通道。
7. 机架内外线缆、尾纤均不得悬空飞线。 8. 架间电缆及布线的两端必须有明显标志，不得错接、漏接。 9. 上走线的电缆离柜顶散热板大于10cm。 10. 电缆在地面叠加不超过地板高度3/4.
二.光电缆布放与成端
二.光电缆布放与成端
②尾纤套管延伸至机架或尾纤槽内并固定。 ③编扎后的光纤连接线在槽道内应顺直，转弯处不能拉得过紧，无明显
钮绞。 ④尾纤在ODF内布放要求理顺布放或绑扎，不交叉凌乱
二.光电缆布放与成端
二.光电缆布放与成端
16. 布放数字配线架 ①跳线电缆的规格、程式应符合设计文件及技术规范书的要求。 ②跳线的走向、路由应符合施工图设计文件的规定。 ③跳纤的布放应顺直、捆扎牢固、松紧适度。
无单板槽位应安装空盖板。未插光纤的光口盘和未使用的尾纤。其光 口必须用防尘塞（帽）进行防尘处理。 ⑤ 上走线应先安装下子架再安装上子架。下走线相反。从机柜两侧出线。 子架间按照设备要求保留一定的间距，利于散热。 ⑥ 每个子架操作面安装一个防静电手环。 ⑦ 需要安装档线板，便于架内布线。 ⑧ 传输设备随配的公务话机必须安装。
二.光电缆布放与成端
11. 机柜内部线缆走线上下线顺序正确。 12. 电缆中间无接头。 13. 富余线缆应盘留在机柜侧面。不能盘留在横走线槽内，且必须使用扎
带固定，盘留的线缆在弯曲处要有一定的弯曲半经，禁止将线缆对折 后固定。 14. 敷设光纤连接线： ① 光纤连接线的规格、程式应符合设计规定，技术指标应符合设计文件 及技术规范书的要求。 ②光纤连接线的路由走向应符合施工图设计文件的规定。 ③机柜内的光纤插入光板后，每根光纤要求弧度一致，顺序合理。 ④槽道内光纤连接线拐弯处的曲率半径不小于38~40mm 15. 编扎光纤连接线 ① 光纤连接线在机架外、尾纤槽外布放应穿套管，尾纤套管接头及末端 应缠绕做防割处理，无套管保护部分宜用活扣扎带绑扎，扎带不宜。 扎得过紧。

传输设备硬件安装规范培训课件分析(ppt44张)

符合设计要求。 5. 电源线端子必须压接或焊接可靠，设备侧冷压端子原则上压接成梯形，
用力拔头子不脱落，冷压端子套接完成后，电源电缆导体露出冷压端 子长度不大于1mm。 6. 电源极性连接正确，电源线、地线端子压接牢固，使用与线径及螺栓 直径相符的铜鼻子。 7. 母线，地线排一个螺栓只压接一个端子。
三.设备电源及地线的敷设
二.光电缆布放与成端
11. 机柜内部线缆走线上下线顺序正确。 12. 电缆中间无接头。 13. 富余线缆应盘留在机柜侧面。不能盘留在横走线槽内，且必须使用扎
带固定，盘留的线缆在弯曲处要有一定的弯曲半经，禁止将线缆对折 后固定。 14. 敷设光纤连接线： ① 光纤连接线的规格、程式应符合设计规定，技术指标应符合设计文件 及技术规范书的要求。 ②光纤连接线的路由走向应符合施工图设计文件的规定。 ③机柜内的光纤插入光板后，每根光纤要求弧度一致，顺序合理。 ④槽道内光纤连接线拐弯处的曲率半径不小于38~40mm 15. 编扎光纤连接线 ① 光纤连接线在机架外、尾纤槽外布放应穿套管，尾纤套管接头及末端 应缠绕做防割处理，无套管保护部分宜用活扣扎带绑扎，扎带不宜。 扎得过紧。
传输设备硬件安装规范
河北省通信建设有限公司 2015.05
内容

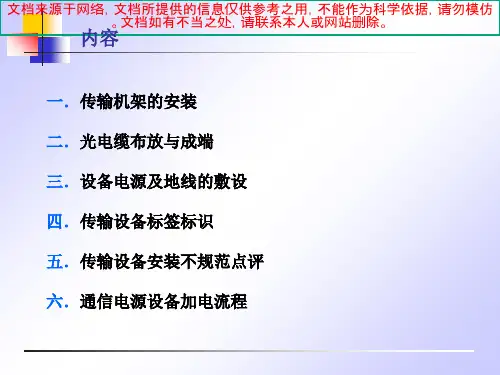

一．传输机架的安装 二．光电缆布放与成端 三．设备电源及地线的敷设 四．传输设备标签标识 五．传输设备安装不规范点评 六．通信电源设备加电流程
一.传输机架安装
1. 传输机架的安装位置应符合施工图的设计要求。 2. 机架的安装应端正牢固，用吊垂测量，机架安装垂直偏差应不大于
一.传输机架安装
二.光电缆布放与成端
1. 布放电缆的规格、路由 、截面和位置应符合施工图的规定，电缆排列 必须整齐，外表无损伤

移动通信基站设备安装培训教材(PPT 44张)


抱杆站馈线接地



第一次接地为1/2馈线与7/8馈线接头1米内 第二次接地为馈线中间 第三次接地为馈线进窗前 接地原则 从高至低顺流，严禁上翻
馈线进窗前接地
避雷器接地严禁复接
BTS安装


BTS机柜安装 ½ 跳线布放 75欧2M线布放 电源线布放（一次下电）
基站传输

设备安装

电源部分

天馈部分

BTS部分
电源部分




电源部分主要包括交流输入、开关电源接 电（地）规范、蓄电池电源线布放 开关电源交流输入主空开的选择 一次下电与二次下电的区别 开关电源内接地规范 蓄电池电源线布放成端规范
中兴ZXDU68
如何查询开关电源告警
开关电源内空开的选择
二次下电又名第二次脱离负载，意指当第 一次脱离负载后单独给传输设备SDH供电， 蓄电池电压降至43.2V时，为保护蓄电池将 进行第二次脱离负载

开关电源的保护地
蓄电池电源线严禁触地
天馈部分

天线的安装（45°保护范围）
天线的安装
馈线的布放
馈线的布放
馈线的接地



铁塔 第一次接地在下铁塔1米内 第二次接地在离开铁塔前1米内 第三次接地为进馈线窗之前 铁塔超过60米须增加一处接地
HLR/AUC MSC/VLR EIR
7号信令
PSTN ISDN PDN
基站子系统（BSS） MS—移动台 MSC-移动交换中心 AUC—鉴权中心 PSTN-公用电话交换网 BTS-基站收发信系统 VLR-来访位置寄存器 EIR-设备识别寄存器 ISDN－综合业务数字网

传输设备硬件安装规范培训课件PPT(共 44张)


一.传输机架安装
二.光电缆布放与成端
1. 布放电缆的规格、路由 、截面和位置应符合施工图的规定，电缆排列 必须整齐，外表无损伤
2. 交、直流电源的馈电电缆，必须分开布放；电源、信号、用户与中继 电缆应分离布放间距大于5cm。
3. 布放电缆的规格、路由 、截面和位置应符合施工图的规定，电缆排放； 电源、信号、用户与中继电缆应分离布放间距大于5cm。
一.传输机架安装
6. 在有静电地板的机房安装，应有底座。底座应进行防腐防锈处理，安 装高度与静电地板的高度一致。
一.传输机架安装
7. 所有紧固件的螺栓应正确安装拧紧，绝缘垫、大平垫、弹垫、螺母的 安装顺序正确。
一.传输机架安装
8. 光纤分配架ODF,数字配线架DDF端子板的位置、安装排列及各种标志 应符合设计要求。ODF架上法兰盘的安装位置应正确、牢固、方向一 致。
二.光电缆布放与成端
17. 电缆成端和保护。射频同轴电缆的断头处理应符合下列规定： ①端子板后的预留线弧度、长度一致，预留长度足够端子板翻转。 ②插接部位应紧密牢靠，接触良好。插接端子无折断或弯曲现象，无错 接、漏接 ③同轴电缆各层的开剥尺寸应与电缆插头相应部分相适合。
④芯线焊接端正、牢固、焊锡适量，焊点光滑、不带尖、不成瘤形。
3mm。 3. 列内机架应互相靠拢，机架间隙不得大于3mm，列内机面平齐无明显
参差不齐现象，主走道侧各行机柜应齐成直线，机柜表面无掉漆刮痕， 整洁无污迹。
一.传输机架安装
4. 机架应采用膨胀螺栓对地加固，机架顶挡板之间必须使用连接板连接 固定。
5. 机柜必须上加固，有走线架的情况下与走线架加固，无走线架的地方 与墙固定。
一.传输机架安装
9. 机柜前后门应开、合顺畅。应 安装有保护地线，螺丝必须拧 紧确保线缆充分接触，无法摇 动。

传输设备硬件安装规范

传输设备硬件安装规范
目录
CONTENTS
• 传输设备概述 • 传输设备硬件安装前的准备 • 传输设备硬件安装步骤 • 传输设备硬件安装质量检测 • 传输设备硬件安装常见问题及解决方案 • 传输设备硬件安装规范实施建议
01
CHAPTER
传输设备概述
传输设备的种类与功能
有线传输设备
包括路由器、交换机、调制解调器等 ，用于数据的传输和转发。
传输设备硬件安装规范实施 建议
加强安装前的技术培训
1 2
培训内容
传输设备硬件安装规范、安全操作规程、常见问 题处理等。
培训方式
理论授课、实操演示、案例分析等。
3
培训周期
根据实际情况确定，一般建议为一周左右。
严格按照规范进行安装操作
安装前准备
01
核对设备规格、检查安装环境、准备必要的工具和材料等。
云化
绿色环保
与云计算技术结合，实现数据中心的互联 互通。
更加注重节能减排，采用低功耗设计。
02
CHAPTER
传输设备硬件安装前的准备
场地勘测与规划
01
02
03
场地大小与布局
对安装场地的大小和布局 进行勘测，确保有足够的 空间容纳传输设备。
地面承重能力
评估地面的承重能力，确 保能够承受传输设备的重 量。
线路连接问题
总结词
线路连接问题涉及到传输设备的电源供 应和信号传输线路，对设备的正常运行 至关重要。
VS
详细描述
常见问题包括电源线或信号线连接不良、 线路弯曲半径过小导致信号衰减等。解决 方案包括定期检查线路连接状态、使用合 适的连接器和接口、保持线路平直并符合 最小弯曲半径要求等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

三.设备电源及地线的敷设
1. 机房直流电源线、地线的安装路由、路数及布置位置应符合施工图的 规定。电源线的规格、熔丝的容量均应符合设计要求。部线缆走线上 下线顺序正确。
2. 电源线必须采用整段线料，中间无接头。 3. 通信系统用的交流电源必须有接地保护线。 4. 直流电源线的成端接续连接牢靠，接触良好，电压降指标及对地电位
二.光电缆布放与成端
17. 电缆成端和保护。射频同轴电缆的断头处理应符合下列规定： ①端子板后的预留线弧度、长度一致，预留长度足够端子板翻转。 ②插接部位应紧密牢靠，接触良好。插接端子无折断或弯曲现象，无错 接、漏接 ③同轴电缆各层的开剥尺寸应与电缆插头相应部分相适合。
④芯线焊接端正、牢固、焊锡适量，焊点光滑、不带尖、不成瘤形。
传输设备硬件安装规范
河北省通信建设有限公司 2015.05
内容
一．传输机架的安装 二．光电缆布放与成端 三．设备电源及地线的敷设 四．传输设备标签标识 五．传输设备安装不规范点评 六．通信电源设备加电流程
一.传输机架安装
1. 传输机架的安装位置应符合施工图的设计要求。 2. 机架的安装应端正牢固，用吊垂测量，机架安装垂直偏差应不大于
二.光电缆布放与成端
11. 机柜内部线缆走线上下线顺序正确。 12. 电缆中间无接头。 13. 富余线缆应盘留在机柜侧面。不能盘留在横走线槽内，且必须使用扎
带固定，盘留的线缆在弯曲处要有一定的弯曲半经，禁止将线缆对折 后固定。 14. 敷设光纤连接线： ① 光纤连接线的规格、程式应符合设计规定，技术指标应符合设计文件 及技术规范书的要求。 ②光纤连接线的路由走向应符合施工图设计文件的规定。 ③机柜内的光纤插入光板后，每根光纤要求弧度一致，顺序合理。 ④槽道内光纤连接线拐弯处的曲率半径不小于38~40mm 15. 编扎光纤连接线 ① 光纤连接线在机架外、尾纤槽外布放应穿套管，尾纤套管接头及末端 应缠绕做防割处理，无套管保护部分宜用活扣扎带绑扎，扎带不宜。 扎得过紧。
二.光电缆布放与成端
4. 电缆转弯应均匀圆滑。电缆弯的曲率半经应大于60mm。
二.光电缆布放与成端
5. 布放走道的电缆必须绑扎。绑扎后电缆应互相紧密靠拢。外观平直整 齐。
6. 在活动地板下布放的电缆，应注意顺直不凌乱，尽量避免交叉，并且 不得堵住送风通道。
7. 机架内外线缆、尾纤均不得悬空飞线。 8. 架间电缆及布线的两端必须有明显标志，不得错接、漏接。 9. 上走线的电缆离柜顶散热板大于10cm。 10. 电缆在地面叠加不超过地板高度3/4.
一.传输机架安装
9. 机柜前后门应开、合顺畅。应 安装有保护地线，螺丝必须拧 紧确保线缆充分接触，无法摇 动。
10. 机架进出线口应封闭处理，不留缝隙。使用防鼠袋时，有线缆进线， 机柜底部、顶部的防鼠袋扎口必须超上。没有线缆进线时，防鼠袋抹 平封口必须扎紧。
一.传输机架安装
11 子架安装 ① 面板布置应符合设计规定 ② 子架与机架的加固应符合设备的装配要求 ③ 子架在机柜内安装时，要正确可靠连接子架地线。 ④ 子架安装应牢固、排列整齐、插接件接触良好，单板固定螺丝拧紧。
一.传输机架安装
二.光电缆布放与成端
1. 布放电缆的规格、路由 、截面和位置应符合施工图的规定，电缆排列 必须整齐，外表无损伤
2. 交、直流电源的馈电电缆，必须分开布放；电源、信号、用户与中继 电缆应分离布放间距大于5cm。
3. 布放电缆的规格、路由 、截面和位置应符合施工图的规定，电缆排放； 电源、信号、用户与中继电缆应分离布放间距大于5cm。
二.光电缆布放与成端
⑤屏蔽线的端头处理：剖头长度应一致，与同轴接线端子或线卡的外导 体接触良好。
⑥剖头外需加热缩套管时，热缩套长度宜统一适中，热缩均匀。 ⑦组装同轴电缆插头时，配件应齐全、位置正确，装配牢固。
⑧中继线缆接头处布放整齐，与量一致，顺序正确。所有中继线头测试 完毕为拧紧。
二.光电缆布放与成端
二.光电缆布放与成端
二.光电缆布放与成端
②尾纤套管延伸至机架或尾纤槽内并固定。 ③编扎后的光纤连接线在槽道内应顺直，转弯处不能拉得过紧，无明显
钮绞。 ④尾纤在ODF内布放要求理顺布放或绑扎，不交叉凌乱
二.光电缆布放与成端
二.光电缆布放与成端
16. 布放数字配线架 ①跳线电缆的规格、程式应符合设计文件及技术规范书的要求。 ②跳线的走向、路由应符合施工图设计文件的规定。 ③跳纤的布放应顺直、捆扎牢固、松紧适度。
符合设计要求。 5. 电源线端子必须压接或焊接可靠，设备侧冷压端子原则上压接成梯形，
用力拔头子不脱落，冷压端子套接完成后，电源电缆导体露出冷压端 子长度不大于1mm。 6. 电源极性连接正确，电源线、地线端子压接牢固，使用与线径及螺栓 直径相符的铜鼻子。 7. 母线，地线排一个螺栓只压接一一.传输机架安装
6. 在有静电地板的机房安装，应有底座。底座应进行防腐防锈处理，安 装高度与静电地板的高度一致。
一.传输机架安装
7. 所有紧固件的螺栓应正确安装拧紧，绝缘垫、大平垫、弹垫、螺母的 安装顺序正确。
一.传输机架安装
8. 光纤分配架ODF,数字配线架DDF端子板的位置、安装排列及各种标志 应符合设计要求。ODF架上法兰盘的安装位置应正确、牢固、方向一 致。
3mm。 3. 列内机架应互相靠拢，机架间隙不得大于3mm，列内机面平齐无明显
参差不齐现象，主走道侧各行机柜应齐成直线，机柜表面无掉漆刮痕， 整洁无污迹。
一.传输机架安装
4. 机架应采用膨胀螺栓对地加固，机架顶挡板之间必须使用连接板连接 固定。
5. 机柜必须上加固，有走线架的情况下与走线架加固，无走线架的地方 与墙固定。
无单板槽位应安装空盖板。未插光纤的光口盘和未使用的尾纤。其光 口必须用防尘塞（帽）进行防尘处理。 ⑤ 上走线应先安装下子架再安装上子架。下走线相反。从机柜两侧出线。 子架间按照设备要求保留一定的间距，利于散热。 ⑥ 每个子架操作面安装一个防静电手环。 ⑦ 需要安装档线板，便于架内布线。 ⑧ 传输设备随配的公务话机必须安装。
