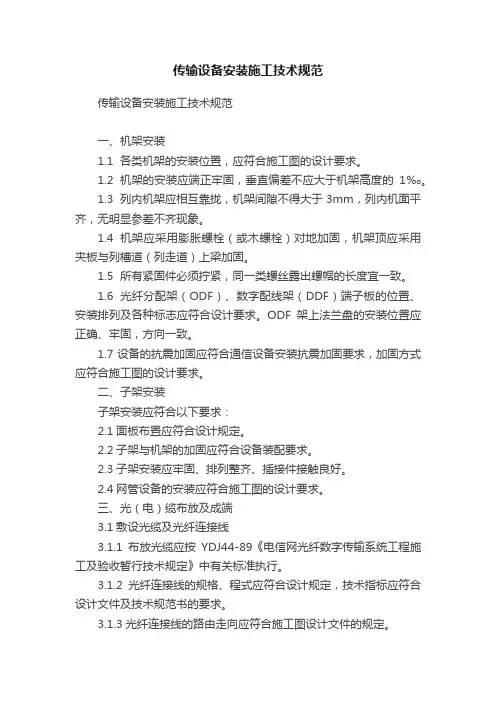

传输设备安装施工技术规范传输设备安装施工技术规范一、机架安装1.1 各类机架的安装位置，应符合施工图的设计要求。
1.2 机架的安装应端正牢固，垂直偏差不应大于机架高度的1‰。
1.3 列内机架应相互靠拢，机架间隙不得大于3mm，列内机面平齐，无明显参差不齐现象。
1.4 机架应采用膨胀螺栓（或木螺栓）对地加固，机架顶应采用夹板与列槽道（列走道）上梁加固。
1.5 所有紧固件必须拧紧，同一类螺丝露出螺帽的长度宜一致。
1.6 光纤分配架（ODF）、数字配线架（DDF）端子板的位置、安装排列及各种标志应符合设计要求。
ODF架上法兰盘的安装位置应正确、牢固，方向一致。
1.7 设备的抗震加固应符合通信设备安装抗震加固要求，加固方式应符合施工图的设计要求。
二、子架安装子架安装应符合以下要求：2.1面板布置应符合设计规定。
2.2子架与机架的加固应符合设备装配要求。
2.3子架安装应牢固、排列整齐、插接件接触良好。
2.4网管设备的安装应符合施工图的设计要求。
三、光（电）缆布放及成端3.1敷设光缆及光纤连接线3.1.1布放光缆应按YDJ44-89《电信网光纤数字传输系统工程施工及验收暂行技术规定》中有关标准执行。
3.1.2光纤连接线的规格、程式应符合设计规定，技术指标应符合设计文件及技术规范书的要求。
3.1.3光纤连接线的路由走向应符合施工图设计文件的规定。
3.1.4光纤连接线二端的余留长度应统一并符合工艺要求。
3.1.5槽道内光纤连接线拐弯处的曲率半径不小于38～40mm。
3.2编扎光纤连接线3.2.1光纤连接线在槽道内应加套管或线槽保护。
无套管保护部分宜用活扣扎带绑扎，扎带不宜扎得过紧。
3.2.2编扎后的光纤连接线在槽道内应顺直，无明显扭绞。
3.3布放数字配线架跳线3.3.1跳线电缆的规格程式应符合设计文件或技术规范的要求。
3.3.2跳线的走向、路由应符合设计规定。
3.3.3跳线的布放应顺直，捆扎牢固，松紧适度。
3.4电缆成端和保护3.4.1射频同轴电缆的端头处理应符合下列规定：⑴电缆余留长度应统一，同轴电缆各层的开剥尺寸应与电缆插头相应部分相适合。

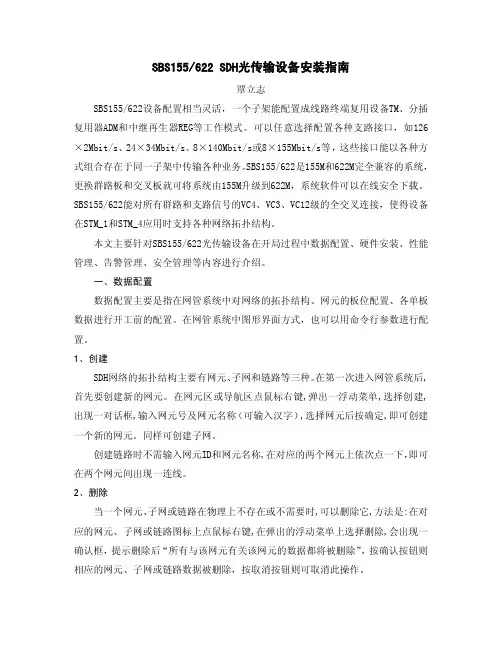

SBS155/622 SDH光传输设备安装指南覃立志SBS155/622设备配置相当灵活，一个子架能配置成线路终端复用设备TM、分插复用器ADM和中继再生器REG等工作模式。
可以任意选择配置各种支路接口，如126×2Mbit/s、24×34Mbit/s、8×140Mbit/s或8×155Mbit/s等，这些接口能以各种方式组合存在于同一子架中传输各种业务。
SBS155/622是155M和622M完全兼容的系统，更换群路板和交叉板就可将系统由155M升级到622M，系统软件可以在线安全下载。
SBS155/622能对所有群路和支路信号的VC4、VC3、VC12级的全交叉连接，使得设备在STM_1和STM_4应用时支持各种网络拓扑结构。
本文主要针对SBS155/622光传输设备在开局过程中数据配置、硬件安装、性能管理、告警管理、安全管理等内容进行介绍。
一、数据配置数据配置主要是指在网管系统中对网络的拓扑结构、网元的板位配置、各单板数据进行开工前的配置。
在网管系统中图形界面方式，也可以用命令行参数进行配置。
1、创建SDH网络的拓扑结构主要有网元、子网和链路等三种。
在第一次进入网管系统后,首先要创建新的网元。
在网元区或导航区点鼠标右键,弹出一浮动菜单,选择创建,出现一对话框,输入网元号及网元名称（可输入汉字）,选择网元后按确定,即可创建一个新的网元。
同样可创建子网。
创建链路时不需输入网元ID和网元名称,在对应的两个网元上依次点一下，即可在两个网元间出现一连线。
2、删除当一个网元、子网或链路在物理上不存在或不需要时,可以删除它,方法是:在对应的网元、子网或链路图标上点鼠标右键,在弹出的浮动菜单上选择删除,会出现一确认框，提示删除后“所有与该网元有关该网元的数据都将被删除”，按确认按钮则相应的网元、子网或链路数据被删除，按取消按钮则可取消此操作。
3、配置网元在一个网元创建后,需要对网元进行配置。

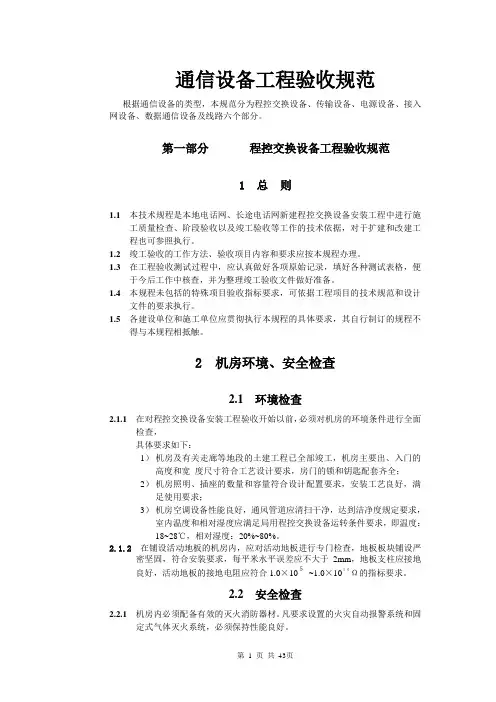

通信设备工程验收规范根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备及线路六个部分。
第一部分程控交换设备工程验收规范1 总则1.1本技术规程是本地电话网、长途电话网新建程控交换设备安装工程中进行施工质量检查、阶段验收以及竣工验收等工作的技术依据，对于扩建和改建工程也可参照执行。
1.2竣工验收的工作方法、验收项目内容和要求应按本规程办理。
1.3在工程验收测试过程中，应认真做好各项原始记录，填好各种测试表格，便于今后工作中核查，并为整理竣工验收文件做好准备。
1.4本规程未包括的特殊项目验收指标要求，可依据工程项目的技术规范和设计文件的要求执行。
1.5各建设单位和施工单位应贯彻执行本规程的具体要求，其自行制订的规程不得与本规程相抵触。
2 机房环境、安全检查2.1 环境检查2.1.1在对程控交换设备安装工程验收开始以前，必须对机房的环境条件进行全面检查，具体要求如下：1）机房及有关走廊等地段的土建工程已全部竣工，机房主要出、入门的高度和宽度尺寸符合工艺设计要求，房门的锁和钥匙配套齐全；2）机房照明、插座的数量和容量符合设计配置要求，安装工艺良好，满足使用要求；3）机房空调设备性能良好，通风管道应清扫干净，达到洁净度规定要求，室内温度和相对湿度应满足局用程控交换设备运转条件要求，即温度：18~28℃，相对湿度：20%~80%。
2.1.2在铺设活动地板的机房内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm，地板支柱应接地良好，活动地板的接地电阻应符合1.0×10５~1.0×10１０Ω的指标要求。
2.2 安全检查2.2.1机房内必须配备有效的灭火消防器材。
凡要求设置的火灾自动报警系统和固定式气体灭火系统，必须保持性能良好。
2.2.2机房内装修材料应采用非燃烧材料。
2.2.3楼板预留孔洞应配置阻燃材料的安全盖板。
传输设备硬件安装操作指导第一章设备安装前的准备1.工程安装准备1.1 安装工程准备1.1.1 为保证整个设备安装的顺利进行, 需要准备以下相关技术资料及工具。
1.1.2 施工技术资料(1) 设计文献。
(2) 《xx光网络设备安装手册》。
1.1.3 工程安装使用的工具和仪表由安装人员准备和提供。
工程安装使用的工具仪表清单如表1-1所示。
表1-1安装需要工具仪表清单1.1.4 仪表必须通过严格校验, 证明合格后方能使用。
1.1.5 环境和接地检查机房环境检查良好的机房环境是传输设备稳定工作的基础, 建议在施工前仔细阅读“附录A 设备运营环境需求”, 并参照其中的内容对机房环境进行检查。
精品文档收集整理汇总接地检查1.2 良好的接地是传输设备防止雷击、抵抗干扰的首要保证条件, 建议在施工前仔细阅读“附录B 设备接地”, 并参照其中的内容认真检查安装现场的接地条件。
精品文档收集整理汇总1.3 开箱开箱时施工方、甲方、供货方人员同时到场。
开箱前检查外包装:1.3.1 假如出现外包装严重损坏、外包装箱浸水、或设备出现锈蚀或浸水,则应停止开箱。
查明导致破损的因素, 并向甲方及供货方反馈。
精品文档收集整理汇总1.3.2 假如发现货品有漏发、少发或错发, 并向甲方及供货方反馈。
1.3.3 机柜开箱图1-1将舌片扳直图1-2将箱盖抬起、移走图1-3移走木箱上其余的木板1.3.4 单板开箱1.压敏胶带2.打包带3.纸箱标签4.泡沫板5.单板标签6.单板盒7.防静电袋8.单板1.4 安装前的设备检查表1-2在设备安装前需要对机柜、子架、单板、网管计算机和内部电缆进行检查, 保证符合设备安装的需要。
检查项目如表1-3所示。
精品文档收集整理汇总表1-3设备检查项目列表第2章机柜的安装第2章内容2.1 拟定机柜安装位置2.1.1 拟定单个机柜的安装位置图2-1机柜划线模板图2.1.2 拟定并柜安装机柜的安装位置1.已安装机柜前轮廓2.已安装机柜中心线3.已安装机柜侧轮廓4.已安装机柜的位置图2-2 拟定并列于已安装机柜的安装位置2.1.3 安装位置拟定后检查●两排机柜之间距离不小于1米。

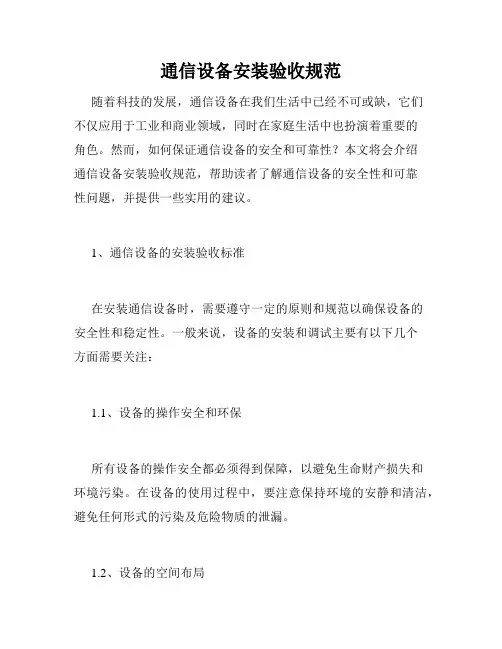

通信设备安装验收规范随着科技的发展，通信设备在我们生活中已经不可或缺，它们不仅应用于工业和商业领域，同时在家庭生活中也扮演着重要的角色。
然而，如何保证通信设备的安全和可靠性？本文将会介绍通信设备安装验收规范，帮助读者了解通信设备的安全性和可靠性问题，并提供一些实用的建议。
1、通信设备的安装验收标准在安装通信设备时，需要遵守一定的原则和规范以确保设备的安全性和稳定性。
一般来说，设备的安装和调试主要有以下几个方面需要关注：1.1、设备的操作安全和环保所有设备的操作安全都必须得到保障，以避免生命财产损失和环境污染。
在设备的使用过程中，要注意保持环境的安静和清洁，避免任何形式的污染及危险物质的泄漏。
1.2、设备的空间布局设备的空间布局应该合理，以便于维护和管理。
有明确的通道和区域，保证设备的稳定性和可靠性。
1.3、设备的物理连接设备的物理连接应该遵守国际标准和法规，以确保设备的可靠性。
包括电缆的放置、支架的固定、电源供电设备的维护等等。
2、验收时需要注意的问题设备的安装并不是这个过程的结束，还需要在设备使用前进行验收。
合格的验收可以让我们更好地了解设备，确保设备的安全性和可靠性。
在验收时，要注意以下几个方面：2.1、设备的功能和性能设备的功能和性能是我们重点检查的对象。
在设备验收过程中，需要对设备进行逐项测试，检查设备是否能够正常工作。
如果设备无法正常工作，及时报告供应商进行维护和修复。
2.2、设备的安全和环保设备的安全和环保，是验收的重要组成部分。
验收时需要检查设备的各个部分，确保设备没有任何缺陷或危险，以及保证设备符合环保相关的标准和规范。
2.3、设备的文档和配置设备的文档和配置是我们验收工作所需的重要信息。
在验收时，需要仔细核查设备所配备的所有文件和配置，以确保设备能够得到正确地使用。
3、注意事项在设备的安装与验收过程中，还需要关注以下几个问题：3.1、设备的保养与维护在设备的正常使用过程中，需要定期对设备进行保养和维护。

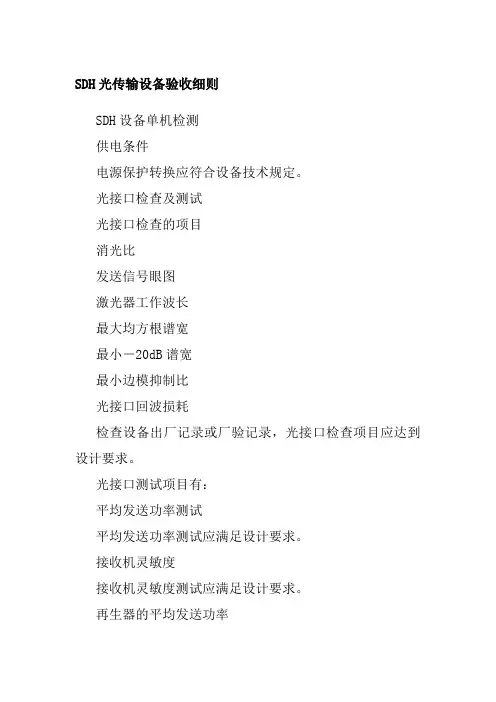

SDH光传输设备验收细则SDH设备单机检测供电条件电源保护转换应符合设备技术规定。
光接口检查及测试光接口检查的项目消光比发送信号眼图激光器工作波长最大均方根谱宽最小－20dB谱宽最小边模抑制比光接口回波损耗检查设备出厂记录或厂验记录，光接口检查项目应达到设计要求。
光接口测试项目有：平均发送功率测试平均发送功率测试应满足设计要求。
接收机灵敏度接收机灵敏度测试应满足设计要求。
再生器的平均发送功率再生器的平均发送功率应满足设计要求。
再生器的接收机灵敏度再生器的接收机灵敏度测试应满足设计要求。
电接口的检查及测试电接口检查项目(1)输入口允许衰减(2)输出口信号比特率(3)PDH接口输出信号波形和参数(4)STM-1眼图(5)接口回波损耗检查设备出厂记录或厂验记录，电接口检查项目应达到设计要求。
输入口允许比特容差测试利用SDH分析仪测试输入口收到规定频偏信号时应能正常工作，设备不出现误码。
表1.1 比特率、容差及测试用PRBSSDH设备抖动性能测试SDH网路接口（本机）和数字段输出口的抖动性能（测试时间60s）SDH网路输出口的最大允许输出抖动B1、B2应符合规定。
表1.2 SDH网路接口最大允许输出抖动数字段输出口的最大允许输出抖动符合表1.2。
SDH设备的网路STM-N输入口的抖动容限应符合表1.3规定。
表1.3 SDH设备的网路STM-N输入抖动和漂移门限SDH设备在PDH接口的结合抖动指标应符合表2.4的要求，③表1.4 结合抖动规范注：①0．4UI限值对应于图4.4.3-1中（a）,(b),(c)所示的指针测试序列；0．075 UI限值对应于（a）,(b),(c)，（d）所示的指针测试序列。
T2>0.75s,T3=2ms。
②0．4UI限值对应于图4.4.3-1中（a）,(b),(c)所示的指针测试序列；0．75 UI限值对应于（d）所示的指针测试序列；0．075 UI限值对应于（a）,(b),(c)，（d）所示的指针测试序列；T2、 T3数值待定（目前暂用T2=34 ms，T3=0.5 ms）,假设相反极性的指针调整在时间上很好地扩散，即调整周期大于解同步器的时间常数。

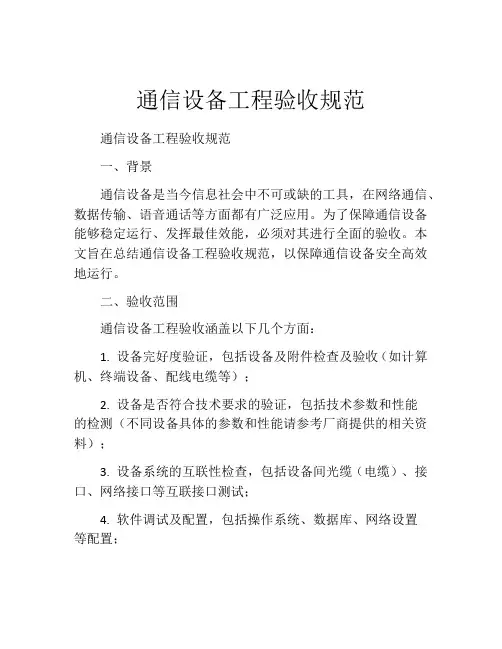

通信设备工程验收规范通信设备工程验收规范一、背景通信设备是当今信息社会中不可或缺的工具，在网络通信、数据传输、语音通话等方面都有广泛应用。
为了保障通信设备能够稳定运行、发挥最佳效能，必须对其进行全面的验收。
本文旨在总结通信设备工程验收规范，以保障通信设备安全高效地运行。
二、验收范围通信设备工程验收涵盖以下几个方面：1. 设备完好度验证，包括设备及附件检查及验收（如计算机、终端设备、配线电缆等）；2. 设备是否符合技术要求的验证，包括技术参数和性能的检测（不同设备具体的参数和性能请参考厂商提供的相关资料）；3. 设备系统的互联性检查，包括设备间光缆（电缆）、接口、网络接口等互联接口测试；4. 软件调试及配置，包括操作系统、数据库、网络设置等配置；5. 安全保密性验证，对设备的安全性以及相关信息的保密性进行审核；6. 相关法规及标准要求的检查及验收。
三、验收步骤1. 布置现场验收前，查找到实现所有验收任务所必需的空间和资源，并且布置现场以确保所有步骤能够成功的完成。
2. 设备检查设备检查包括外部检查和内部检查两部分。
外部检查主要是为了确认设备有没有损坏，内部检查是为了检测设备的内部构造。
若发现有设备损坏，及时与厂商或运营商联系，做好维修或更换工作。
3. 设备安装设备安装包括了解设备的安装具体要求，并按照要求进行安装。
注意在安装设备时，必须遵守所涉及的安全规范、工程验收标准和厂商要求。
4. 连接调试连接调试是针对设备连接及相互融合等调试工作，通常要求千分之一精度的匹配，在调试时除了基本的插拔之外，还要特别注重调试过程中的数据统计和质量控制。
5. 系统测试在系统测试当中，主要是开始对系统进行测试以检测其是否可靠。
测试内容包括对所安装的通信设备的基本功能、性能、稳定性等进行综合测试。
6. 安全保密性审核安全检查和保密审核是为了保障设备及相关信息的安全运行。
这一步骤需要重点关注设备的信息安全性以及各种防护功能是否良好，另外要重视设备是否符合相关法规要求的保密性标准。

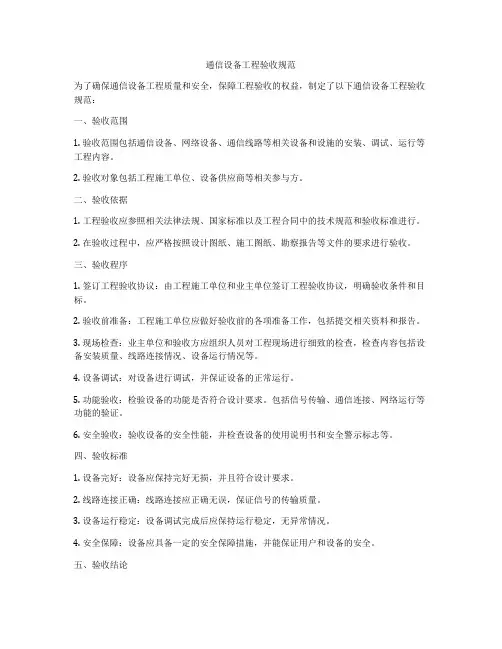

通信设备工程验收规范为了确保通信设备工程质量和安全，保障工程验收的权益，制定了以下通信设备工程验收规范：一、验收范围1. 验收范围包括通信设备、网络设备、通信线路等相关设备和设施的安装、调试、运行等工程内容。
2. 验收对象包括工程施工单位、设备供应商等相关参与方。
二、验收依据1. 工程验收应参照相关法律法规、国家标准以及工程合同中的技术规范和验收标准进行。
2. 在验收过程中，应严格按照设计图纸、施工图纸、勘察报告等文件的要求进行验收。
三、验收程序1. 签订工程验收协议：由工程施工单位和业主单位签订工程验收协议，明确验收条件和目标。
2. 验收前准备：工程施工单位应做好验收前的各项准备工作，包括提交相关资料和报告。
3. 现场检查：业主单位和验收方应组织人员对工程现场进行细致的检查，检查内容包括设备安装质量、线路连接情况、设备运行情况等。
4. 设备调试：对设备进行调试，并保证设备的正常运行。
5. 功能验收：检验设备的功能是否符合设计要求。
包括信号传输、通信连接、网络运行等功能的验证。
6. 安全验收：验收设备的安全性能，并检查设备的使用说明书和安全警示标志等。
四、验收标准1. 设备完好：设备应保持完好无损，并且符合设计要求。
2. 线路连接正确：线路连接应正确无误，保证信号的传输质量。
3. 设备运行稳定：设备调试完成后应保持运行稳定，无异常情况。
4. 安全保障：设备应具备一定的安全保障措施，并能保证用户和设备的安全。
五、验收结论1. 验收方应对工程的验收进行总结，形成验收结论和验收报告。
2. 如果发现问题，验收方应提出整改要求，并定期复验。
3. 验收合格后，工程验收协议生效，工程项目移交使用方。
总之，通信设备工程的验收规范，是保证工程质量和安全的重要环节。
希望各方严格按照规范进行验收，确保工程的质量和安全。
很抱歉，我无法在此时为您提供接近1500字的内容。
然而，我可以继续为您提供一些信息。
六、验收后的保养和维护1. 通过验收后，工程单位应制定设备的保养和维护计划，并向使用单位提供相关的操作和维护培训。

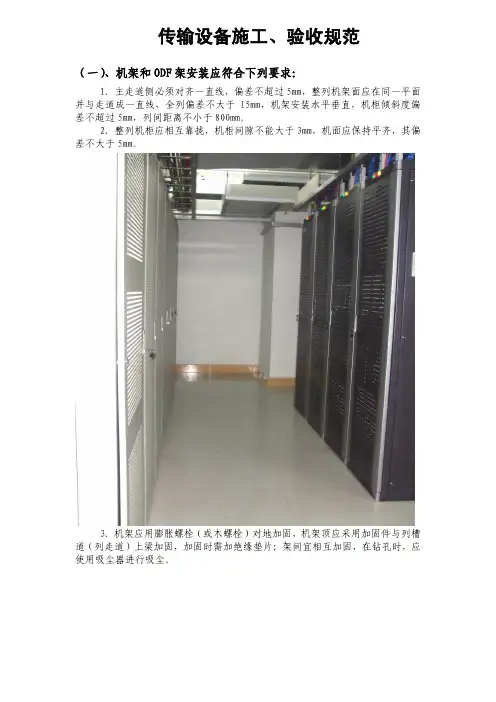

传输设备施工、验收规范（一）、机架和ODF架安装应符合下列要求：1．主走道侧必须对齐一直线，偏差不超过5mm，整列机架面应在同一平面并与走道成一直线，全列偏差不大于15mm，机架安装水平垂直，机柜倾斜度偏差不超过5mm，列间距离不小于800mm。
2．整列机柜应相互靠拢，机柜间隙不能大于3mm，机面应保持平齐，其偏差不大于5mm。
3．机架应用膨胀螺栓（或木螺栓）对地加固，机架顶应采用加固件与列槽道（列走道）上梁加固，加固时需加绝缘垫片；架间宜相互加固，在钻孔时，应使用吸尘器进行吸尘。
4．机柜与走线架的抗震安装,当机柜与走线架的上下距离较小时（小于200mm ），使用固定长度的上固定件，机柜与走线架的上下距离较大时（200～800mm 之间），使用可调长度的上固定件。
5．取下膨胀螺栓上的垫圈、螺母，将膨胀螺栓杆和膨胀管通过机柜底部的围框垂直放入孔中，确保膨胀螺栓的膨胀管全部进入地面。
然后将绝缘套、大平垫（替换膨胀螺栓所带的平垫）、弹垫及螺母装入膨胀螺栓，同时将垫片插入机柜底部的围框和水泥地面之间的膨胀螺栓中（加入垫片的高度为12mm ，目的是在固定机柜时,避免机柜底部的围框变形），最后紧固螺母。
6．所有紧固件必须拧紧，机柜上各种零件不得有脱落或碰坏，漆面如有脱落应补上与原颜色基本一致的油漆 。
7．机柜内外应保持清洁，无灰尘及杂物。
（二）、子架安装应符合下列要求：1．子架表面应干净无手印，无划痕等。
此处无杂物子架2．安装螺丝都需加平垫、弹垫并拧紧。
3．子架安装应牢固、排列整齐、插接件接触良好。
拔纤器防静电手镯（三）、电路板安装应符合下列要求：1．在安装电路板前应将机柜和子架内的杂物清除干净。
将电路板从其防静电包装盒中取出，并检查电路板名称与包装盒上的标识是否一致，电路板是否有损坏和元件脱落现象。
2．插拔单板时要佩戴防静电手腕，或者戴上防静电手套。
3．插入电路板之前，首先检查母板各个板位插槽内是否有倒针，若有则应先修复倒针。
设备安装施工验收规范大纲一、设备验收与保管二、设备安装前基础验收工作三、设备安装前作为技术员应作的工作是什么？四、设备安装前的一般规定和要求五、找正和找平六地脚螺栓、垫铁和灌浆七压力试验八工程验收设备安装规范及常见设备安装程序1、设备验收与保管1、出厂合格证；(国外设备需经商检)2、设备说明书3、质量证明书4、按装箱单检查清点并作好记录和交接手续；5、发现质量异议及时通知相关单位。
2、设备安装前基础验收工作１、基础外型尺寸及外观质量的检查及相应质量合格证;２、基础的标高基准线、横轴和纵轴中心线;３、相应的建筑(构筑)物上应标有坐标轴线;４、设计要求做沉降观测的设备基础应有沉降观测水准点;５、设备安装前应依据设计要求,核对基础的各种基准线是否符合要求; ６、设备就位前,基础表面应进行修整,需灌浆的基础表面应凿成麻面,被油污的混凝土应铲除,放置垫铁处(至周边50mm)的混凝土表面应铲平,铲平部位的水平偏差为2mm/M ,且应与垫铁接触良好,预留地脚螺栓孔内的杂物应清除干净.3、设备安装前作为技术员应作的工作是什么？１、熟悉图纸,检查设备合格证和说明书及管口方位图２、熟悉设备布置图和构筑物结构图，掌握安装顺序。
３、设备的开箱检查、规格尺寸和重量４、基础验收，同时作好设备支座尺寸是否与基础预留地脚螺栓相吻合，同时要到现场勘察和测量设备预留孔是否满足设备的出入。
5、详细编制施工组织设计并审批完和技术交底（吊车选型和占位）6、交工技术文件的准备4、设备安装前的一般规定和要求4-1技术及文件的准备情况4-2测量仪器的检验情况4-3有温差变化的设备安装及采取的措施4-4人员组织的准备4-5材料供货和检验4-6各种措施和工机具的准备4-7大型吊装机具的核算和落实情况4-8特殊设备安装前的准备4-1 技术及文件的准备情况安装前应按设计图样或技术文件要求画定安装基准线及定位基准标记，对相互间有关联或衔接的设备，还应按其要求确定共同的基准。
155/622M集成型传输设备安装及验收规范中国移动通信集团河南有限公司工程建设中心二00七年七月一、总则及适用范围1.本规范（暂行）是河南移动城域传输网工程传输设备的施工质量检验、随工检验和竣工验收的依据。
2.城域传输网工程的验收应按部颁的《邮电基本建设工程竣工验收办法》、集团公司相关文件、本规定以及批准后的设计文件规定进行。
3.在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定。
建设单位应通过监理单位和随工代表加强工地的质量检查，做好随工检验。
4.施工单位制定的施工操作规程应贯彻本规定的要求。
5.本规定的解释权与修改权属中国移动通信集团河南有限公司工程建设中心。
6.凡本规范未提及的基本施工规范按部颁标准执行。
二、综合配线柜安装要求综合柜放置应按工程设计图纸施工。
综合柜安装要牢固，前后门开关顺畅。
对整机观察，垂直偏差度应小于5mm。
与其他设备对齐成一条直线。
机柜里面不应有多余的线扣、螺钉等杂物。
三、综合配线柜设备组架要求（基站）1、155/622M集成型传输设备应安装在机房内配置的综合配线柜内。
综合配线柜用于放置SDH/PDH/微波等传输设备和配套ODF、DDF、光电接入设备等。
2、综合配线柜机架尺寸标准为：2000mm(高)╳600mm（宽）╳600mm（厚）2200mm(高)╳600mm（宽）╳600mm（厚）3、配套设备规格标准：DDF8系统/单元；ODF 48芯、72芯、96芯/单元子框，12芯/盘；4、综合配线柜内部设备的组架参照下列标准：1）机架顶部放置机架内部直流电源配电单元。
2）机架上层放DDF单元（农村站点按2子框单元配置，其它站点按3子框单元配置）。
3）机架最下层放ODF单元（最少按2个48芯子框配置，绕纤单元在最下层）。
4）155/622M SDH传输设备1应放置在DDF下端，设备应与机架牢固固定。
5）在综合配线柜内传输设备1下端要预留一定宽度（大于200MM）的位置，用于安装第2套155/622M SDH传输设备或其它PDH、微波设备等，下端“其它设备位置”可以安装光电接入设备等。
华为Metro2050(OptiX 155/622M)设备华为Metro2050(OptiX 155/622M)设备是华为metro系列中的一款产品，华为Metro2050(OptiX 155/622M)设备现在用到的比较少，在通信的行业中，很多的地方都用osn系列完成业务，Metro2050(OptiX 155/622M)已经停产。
为您提供华为Metro2050(OptiX 155/622M)设备的相关产品信息。
Metro2050(OptiX 155/622M)设备由机柜、子架、风机盒以及若干可选插入式单板等构成，可灵活配置为终端复用器（TM）、分插复用器（ADM）、再生中继器（REG）。
系统可配置为STM-1单系统或双系统、STM-4单系统或双系统、两者的混合系统，并可实现由STM-1向STM-4的在线升级，使用户能够在有限的初始投资下投入运行，又可以通过调整配置以满足网络灵活逐级扩容的需求。
Metro2050(OptiX 155/622M)由网元（可配置成TM、ADM、REG）、网管计算机和光缆线路组成，网元和一定拓扑结构的光缆线路连接组成光同步传输网。
机柜结构Metro2050(OptiX 155/622M)的机柜设计符合欧洲电信标准协会(ETSI) 的ETS 300 标准。
机柜的主框架为骨架，机柜的侧板、背板通过螺丝与骨架固定。
Metro2050(OptiX 155/622M)机柜在机房中的安装有2 种方式：直接安装在水泥地上；有防静电地板时的安装；这种安装方式须使用支架，使机柜底部与防静电地板平行。
支架有4 种类型：三种可调式与一种固定高度式。
机柜由机架、前门、背板、侧板等部件组成，机柜上方安装电源盒，机柜的机架能支撑、承载容纳各个安装部件，正面的机架上均匀分布着间距为25mm的安装螺丝孔，设备各个部件在机柜内部依孔固定，并可在机柜内上下调节位置。
Metro2050(OptiX 155/622M)配置说明OptiX 155/622 设备由以下功能插框组成：电源盒：提供给子架和风机盒电源。
丰盛公司2030项目设备安装质量验收规程为规范项目施工过程中设备安装各环节的质量验收工作的程序，明确相关单位和工作人员的职责，确保项目建设过程中设备安装的质量控制合乎国家相关标准和行业规范的要求，根据3月2日丰盛公司总经理办公会议的要求特制定本规程。
一、设备到货验收1、设备到货验收的目的是初步检验设备设备是否按订货合同、技术协议、及设备设计图纸进行制造和供货；厂家提供的技术资料是否齐全；相关配件是否齐全；是否有重大制造误差，或因运输造成的损伤。
为下一步安装工作的实施做好准备。
2、设备到货后，由甲方负责该设备安装的项目经理会同采购人员、制造厂方代表、施工单位代表负责验收。
包含电器、仪表的设备还要有电器仪表专业的项目经理参与验收。
验收主要包括以下几方面的内容：1.1、按订货合同、技术协议和厂方供货清单查验设备名称、型号、规格、数量及随机配件和专用工具是否相符。
1.2、设备技术资料（竣工图纸、使用说明书、备件目录）、产品合格证等是否齐全。
是压力容器的，或附属设备是压力容器的要有质量证明书、铭牌、压力容器产品质量监督检验证书（当地技术监督局出俱的）等压力容器入户所需的相关文件。
技术资料和证明文件由甲方项目经理做好明细清单后妥善保管，以便竣工验收和移交。
3、查验有无因装卸，运输等原因导致的残损。
4、以上内容检验后由甲方项目经理与厂方代表办理交接手续。
存在问题以书面形式说明，双方认可签字，作为进一步交涉处理的依据。
5、对于开箱验收后不易保管和存放的，可以和厂方代表协商，等安装时另行开箱验收。
6、验收后的设备由甲方项目经理交付施工方安装或保管。
一些重要的小型零部件可入库保管二、设备安装前的验收1、设备安装前的验收的目的在于及早发现设备制造质量缺陷，发现设备制造与工艺设计、土建基础设计等相冲突的问题，及早进行补救和设计更改，为设备安装就位、部件装配、配管等工作做好准备。
2、设备安装前的验收以施工方的技术人员为产，会同甲方项目经理和监理人员三方共同实施。
155/622M集成型传输设备安装及验收规范
中国移动通信集团河南有限公司
工程建设中心
二00七年七月
一、总则及适用范围
1.本规范（暂行）是河南移动城域传输网工程传输设备的施工质量检验、随工检验和竣工验收的依据。
2.城域传输网工程的验收应按部颁的《邮电基本建设工程竣工验收办法》、集团公司相关文件、本规定以及批准后的设计文件规定进行。
3.在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定。
建设单位应通过监理单位和随工代表加强工地的质量检查，做好随工检验。
4.施工单位制定的施工操作规程应贯彻本规定的要求。
5.本规定的解释权与修改权属中国移动通信集团河南有限公司工程建设中心。
6.凡本规范未提及的基本施工规范按部颁标准执行。
二、综合配线柜安装要求
综合柜放置应按工程设计图纸施工。
综合柜安装要牢固，前后门开关顺畅。
对整机观察，垂直偏差度应小于5mm。
与其他设备对齐成一条直线。
机柜里面不应有多余的线扣、螺钉等杂物。
三、综合配线柜设备组架要求（基站）
1、155/622M集成型传输设备应安装在机房内配置的综合配线柜内。
综合配线柜用于放置SDH/PDH/微波等传输设备和配套ODF、DDF、光电接入设备等。
2、综合配线柜机架尺寸标准为：
2000mm(高)╳600mm（宽）╳600mm（厚）
2200mm(高)╳600mm（宽）╳600mm（厚）
3、配套设备规格标准：
DDF8系统/单元；
ODF 48芯、72芯、96芯/单元子框，12芯/盘；
4、综合配线柜内部设备的组架参照下列标准：
1）机架顶部放置机架内部直流电源配电单元。
2）机架上层放DDF单元（农村站点按2子框单元配置，其它站点按3子框单元配置）。
3）机架最下层放ODF单元（最少按2个48芯子框配置，绕纤单元在最下层）。
4）155/622M SDH传输设备1应放置在DDF下端，设备应与机架牢固固定。
5）在综合配线柜内传输设备1下端要预留一定宽度（大于200MM）的位置，用于安装第2套155/622M SDH传输设备或其它PDH、微波设备等，下端“其它设备位置”可以安装光电接入设备等。
6）综合配线柜内不允许安装交流供电设备。
综合配线柜组架图见附图一。
四、综合配线柜内部走线标准
1、电源线在机架内部应沿机架一侧走线（与信号线分开），并按等距进行绑扎固定。
2、软光纤在机架内部应沿机架一侧走线（以厂家设计走线路由为准），可不穿保护套管，宜用活扣扎带绑扎，扎带不宜扎得过紧。
软光纤出机架后必须穿套管保护，并适度与走线架进行绑扎固定。
3、中继电缆在机架内部应沿机架一侧走线（以厂家设计走线路由为准），并按等距进行绑扎固定。
中继电缆在设备侧不需要进行长度余留，DDF侧电缆余留长度应统一，并按弯曲形状进行绑扎，不允许来回进行对折绑扎。
4、光缆进入机房应缠阻燃胶带，根据综合配线柜光缆固定单元设计情况，可沿机架左侧或右侧走线，但多根光缆必须在同侧走线，并应与电源线分开绑扎。
5、光缆开剥后的松套管应沿一个方向进入ODF，且余留长度最多不能超过50公分，弯度应顺滑。
五、155/622M传输设备安装要求
1、传输设备子架应按“综合配线柜设备组架要求”的位置安装，距离上端设备应有2个孔（或2－4公分）的间距，设备应与机架牢固固定，不允许直接放在机架托板上。
2、2M同轴电缆和电源线应分别沿机架两侧走线，不允许绑扎在一起。
3、设备尾纤长度一般不应超过5米，并统一绑扎成一束，不允许有单根尾纤或多束尾纤。
多余尾纤应储存在盘纤单元内，在机架其它地方不允许有盘绕。
4、2M同轴电缆沿机架一侧到DDF时，应通过DDF的缆线固定装置进行固定，预留长度原则上不超过20公分。
5、DDF单元2M端子按照上列为传输侧、下列为业务侧进行分配，每个传输侧2M的左端子为收、右端子为发（前视图）
6、防静电保护手环必须插入设备上的防静电安装孔内。
六、电源线、地线安装规范
1、直流－48V电源要求采用蓝色护套铜缆，工作地采用黑色或黄绿色护套铜缆，保护地采用黄绿色护套铜缆。
传输设备的电源线原则上由厂家提供，并以厂家提供规格型号为准。
2、综合配线柜内置设备保护地排采用16mm²聚氯乙烯电缆接到室内接地铜排，综合配线柜光缆专用防雷保护地排（应与光缆终端盒体和机架内金属体进行电气隔离）采用35mm²聚氯乙烯电缆接到室外接地铜排或直接接到接地网上。
综合配线柜机架保护地线（机壳）采用16mm²聚氯乙烯电缆接到室内接地铜排上，或与其它机架复接后接到室内接地铜排上。
3、每个DDF单元的保护地线（原则上厂家提供）必须接至综合配线柜设备保护地排上。
（线径不小于4 mm²，通过线缆鼻子连接或焊接牢固）
4、传输设备保护地可直接接至综合配线柜设备保护地排上，工作地必须接直流电源柜工作地排上，不允许直接接综合配线柜设备保护地排。
5、传输设备的电源必须接至直流电源柜的二次下电端子上。
6、综合配线柜架顶电源分配模块分公司可根据设备用电负荷、设备重要程度和二次下电容量情况，直接接电源柜直流输出端子或二次下电端子上，本规范不作要求，但应保证传输主设备在停电时的正常安全供电。
接地系统布线图见附图二。
七、标签规范标准
1、蓝色塑料标牌：为保持与基站标签一致，对内容确定的标签统一采用蓝色塑料标牌形式的标签，其中大号标签为23mmx50mm，小标签为10mmx40mm；对内容不确定的标签统一采用纸质书写标签。
标签种类以及内容有：
1）综合配线柜保护地：综合配线柜机架机壳保护地线标签。
从综合配线柜机架顶端引出，采用小号蓝色塑料标牌；地排处采用大号蓝色塑料标牌，固定在地线端子后3－8公分处。
2）光缆防雷地：光缆加强芯防雷地标签。
从综合配线柜内光缆防雷铜排处引出，采用小号蓝色塑料标牌；地排处采用大号蓝色塑料标牌，固定在地线端子后3－8公分处。
3）传输设备保护地：传输设备和配套设备保护地标签。
从综合配线柜设备保护铜排处引出，用小号蓝色塑料标牌；地排处采用大号蓝色塑料标牌，固定在地线端子后3－8公分处。
4）传输1工作地主和传输1工作地备：传输设备主用工作地和传输设备备用工作地标签。
因设备测厂家统一配置电源插头，综合配线柜设备侧不再进行标示，在直流电源柜处采用小号蓝色塑料标牌，固定在端子后3－8公分处，将主、备用工作地分开标示。
其它传输设备可按此标准标注。
5）传输1电源主和传输1电源备：传输设备主用电源和传输设备备用电源标签。
因设备测厂家统一配置电源插头，综合配线柜设备侧不再进行标
示，在直流电源柜处采用小号蓝色塑料标牌，固定在端子后3－8公分处，将主、备用电源分开标示。
其它传输设备可按此标准标注。
2、2M中继线缆和DDF单元标签：
1）2M1-T，2M1-R，2M2-T，2M2-R，…. 2M8-T，2M8-R：2M中继电缆标签。
设备侧不进行标示，在DDF侧采用纸质标签标示，按顺序固定在端子后3－8公分处。
其中T表示发，R表示收。
（光端机至ODF的跳纤两端标签，标明设备光端口与ODF光方向的对应关系
2）施工完毕用黑色钢笔在厂家提供的DDF单元标签上工整、规范的书写（维护单位可在工程竣工验收后换打印的维护用标签），内容如下图所示：
其中名称为基站或节点机房的汉语名称，SDH说明传输设备为SDH设备，如果为PDH、微波设备则写明“PDH”、“微波”，如果有两套设备，则对应DDF上应分别注明为 SDH1、SDH2。
3、ODF单元标签：用黑色钢笔在厂家ODF箱体上提供的单元标签上工整、规范的书写光缆接续情况和设备使用情况标签。
上端书写光缆熔接对应的光缆色谱，如果是无色谱光缆，则注明松套管及光缆的编号；对应线路侧的下端书写设备标签，标明哪套设备及收发方向（维护单位可在工程竣工验收后换打印的维护专用标签），如下图所示：
其中方向为光缆终接的本端和对端局站汉语名称，本端名称在前，
对端名称在后，中间用“－”分隔。
如“石羊－三分局”，表示本端机房为“石羊”，光缆对端机房为“三分局”。
4、软光纤标签：设备侧和ODF侧软光纤都应有标签，且标签内容应一致，采用10mmx60mm的硬纸用黑色钢笔工整书写（有条件的可以打印），对折后贴于尾纤根部1公分处。
如SDH 设备槽位4第1个光口对应的尾纤标示如下：
如客户1光纤收发器对应的尾纤标示如下：
5、机架和设备蓝色标签：采用40mmx50mm的蓝色标牌，有“中国移动”标示。
1）传输综合架
2）SDH传输设备1
其它设备顺序标注SDH传输设备2、PDH设备3、PDH设备4等。
附图一：综合配线柜组架图
附图二：接地系统布线图
155/622M集成型传输设备
安装工程硬件工艺检查验收表
安装地点：日期：
------------- -------------。
