通信工程传输设备安装要求

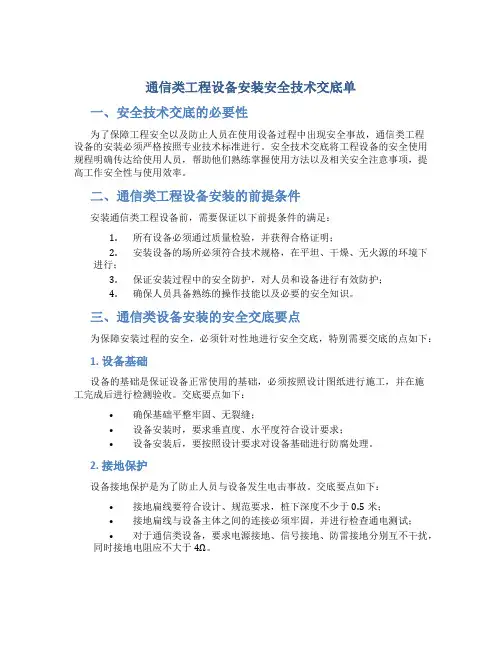

通信类工程设备安装安全技术交底单一、安全技术交底的必要性为了保障工程安全以及防止人员在使用设备过程中出现安全事故，通信类工程设备的安装必须严格按照专业技术标准进行。

安全技术交底将工程设备的安全使用规程明确传达给使用人员，帮助他们熟练掌握使用方法以及相关安全注意事项，提高工作安全性与使用效率。

二、通信类工程设备安装的前提条件安装通信类工程设备前，需要保证以下前提条件的满足：1.所有设备必须通过质量检验，并获得合格证明；2.安装设备的场所必须符合技术规格，在平坦、干燥、无火源的环境下进行；3.保证安装过程中的安全防护，对人员和设备进行有效防护；4.确保人员具备熟练的操作技能以及必要的安全知识。

三、通信类设备安装的安全交底要点为保障安装过程的安全，必须针对性地进行安全交底，特别需要交底的点如下：1. 设备基础设备的基础是保证设备正常使用的基础，必须按照设计图纸进行施工，并在施工完成后进行检测验收。

交底要点如下：•确保基础平整牢固、无裂缝；•设备安装时，要求垂直度、水平度符合设计要求；•设备安装后，要按照设计要求对设备基础进行防腐处理。

2. 接地保护设备接地保护是为了防止人员与设备发生电击事故。

交底要点如下：•接地扁线要符合设计、规范要求，桩下深度不少于0.5米；•接地扁线与设备主体之间的连接必须牢固，并进行检查通电测试；•对于通信类设备，要求电源接地、信号接地、防雷接地分别互不干扰，同时接地电阻应不大于4Ω。

3. 电源电缆电源电缆是设备正常运行的重要保障，必须按照施工设计、标准及要求进行施工。

交底要点如下：•确保电缆长度及截面符合设计要求；•确保电缆规格、架空长度、固定方式符合设计要求；•电缆壳体应进行绝缘处理，并对裸露部分进行绝缘封闭。

4. 消防安全施工现场必须保障消防安全，消防设施要配备齐全、消防通路应畅通无阻。

交底要点如下：•应配备齐全的消防器材；•保持施工场所的通风和明火，必要时应进行传明火的安全防范；•对操作人员进行消防安全知识交底，必要时进行应急演练。

通信设备工程施工规范一、施工前准备1.1 施工前，应仔细核对施工图纸和设计文件，了解施工范围和要求。

1.2 确保所有施工人员具备相关资质和技能，确保施工安全。

1.3 准备施工所需的材料、设备和工具，确保施工进度和质量。

1.4 对施工现场进行必要的环境清理和准备工作，确保施工顺利进行。

1.5 安排专业人员对施工现场进行安全检查，确保施工过程中安全无事故。

二、施工现场管理2.1 划定施工区域，并设置警示标识，确保施工区域安全有序。

2.2 确保施工现场通风良好，保持空气清新，减少施工人员的健康风险。

2.3 对施工现场进行定期清理和整理，确保施工现场干净整洁。

2.4 严格控制施工现场的人员和车辆通行，防止施工过程中的交通事故。

2.5 对施工现场进行24小时监控，确保施工安全和质量。

三、施工流程3.1 安装通信设备之前，应根据施工图纸确定设备位置，并进行标示。

3.2 进行通信设备的基础施工，包括地基处理、基础浇筑等工作。

3.3 根据设计要求安装通信设备，确保设备的牢固和稳定。

3.4 进行通信设备的连接、调试和测试，确保设备正常运行。

3.5 对通信设备进行保养和维护，延长设备的使用寿命。

四、施工验收4.1 完成通信设备工程后，应进行验收，确保施工质量符合设计要求。

4.2 对通信设备进行功能测试，确保设备正常运行。

4.3 对施工过程中发现的问题和不足进行整改和处理，确保施工质量。

4.4 编制施工验收报告，包括施工情况、质量情况和存在的问题等内容。

4.5 完成验收后，办理相关手续，将工程移交给相关部门。

五、施工质量管理5.1 严格执行设计要求，确保施工工艺和质量符合标准。

5.2 对施工过程中出现的问题和纠纷及时进行处理，确保施工质量和进度。

5.3 对施工过程中发现的质量问题，及时整改和处理，确保工程质量。

5.4 做好施工记录和档案管理，确保施工质量可追溯。

5.5 进行施工阶段的安全评估和质量评估，及时发现和解决问题。

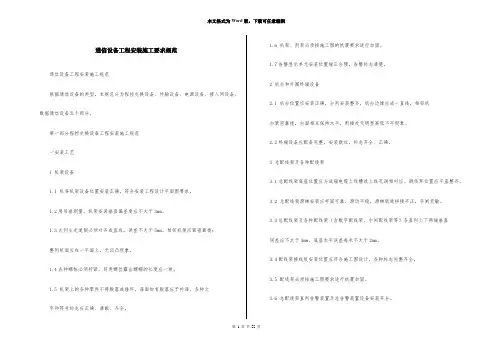

通信设备工程安装施工要求规范通信设备工程安装施工规范根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。

第一部分程控交换设备工程安装施工规范一安装工艺1 机架设备1.1 机房机架设备位置安装正确，符合安装工程设计平面图要求。

1.2用吊垂测量，机架安装垂直偏差度应不大于3mm。

1.3大列主走道侧必须对齐成直线，误差不大于5mm。

相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。

1.4各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。

1.5 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。

各种文字和符号标志应正确、清晰、齐全。

1.6 机架、列架必须按施工图的抗震要求进行加固。

1.7告警显示单元安装位置端正合理，告警标志清楚。

2 机台和外围终端设备2.1 机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。

2.2终端设备应配备完整，安装就位，标志齐全、正确。

3 总配线架及各种配线架3.1总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。

跳线环位置应平直整齐。

3.2 总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。

3.3总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。

3.4配线架接线板安装位置应符合施工图设计，各种标志完整齐全。

3.5 配线架必须按施工图要求进行抗震加固。

3.6 总配线架直列告警装置及总告警装置设备安装齐全。

4 电缆走道及槽道4.1电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。

4.2安装走道应符合下列规定：1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm；2）垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。

3）走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。

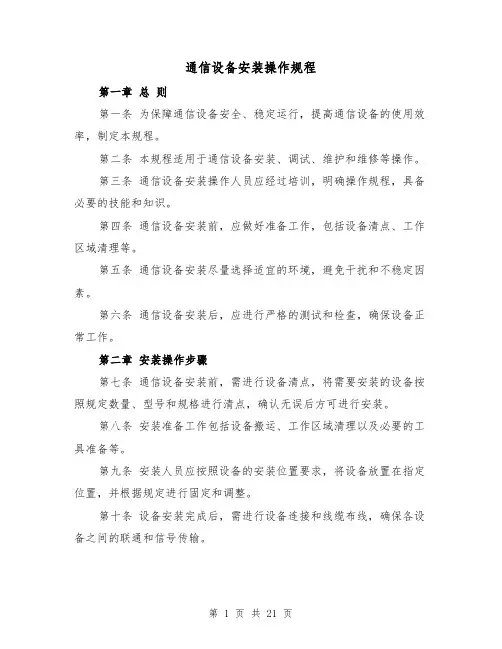

通信设备安装操作规程第一章总则第一条为保障通信设备安全、稳定运行，提高通信设备的使用效率，制定本规程。

第二条本规程适用于通信设备安装、调试、维护和维修等操作。

第三条通信设备安装操作人员应经过培训，明确操作规程，具备必要的技能和知识。

第四条通信设备安装前，应做好准备工作，包括设备清点、工作区域清理等。

第五条通信设备安装尽量选择适宜的环境，避免干扰和不稳定因素。

第六条通信设备安装后，应进行严格的测试和检查，确保设备正常工作。

第二章安装操作步骤第七条通信设备安装前，需进行设备清点，将需要安装的设备按照规定数量、型号和规格进行清点，确认无误后方可进行安装。

第八条安装准备工作包括设备搬运、工作区域清理以及必要的工具准备等。

第九条安装人员应按照设备的安装位置要求，将设备放置在指定位置，并根据规定进行固定和调整。

第十条设备安装完成后，需进行设备连接和线缆布线，确保各设备之间的联通和信号传输。

第十一条安装完成后，应进行设备调试和测试，包括设备开机、功能测试以及接口连接测试等。

第十二条安装完成后，应做好设备标识和记录工作，方便后期管理和维护。

第三章操作注意事项第十三条在操作过程中，必须穿戴好劳动保护用品，并遵守操作规程和安全操作规定。

第十四条操作人员应熟悉通信设备的结构和工作原理，按照设备说明书和操作手册进行操作。

第十五条操作人员应遵守电源操作规定，确保设备的安全运行。

第十六条操作人员应注意清洁和保养设备，及时排除故障和故障隐患。

第十七条操作人员在操作过程中，应注意设备的运行状态，及时处理设备异常情况，确保设备的正常工作。

第十八条操作人员在操作过程中，应注意对设备周围环境的保护，避免损坏设备和环境污染。

第十九条操作人员应保持工作区域整洁，及时清理操作过程中产生的废弃物和杂物。

第四章安全措施第二十条通信设备安装过程中，应遵守相关安全操作规程和安全指导。

第二十一条各类工具和设备应符合国家标准和行业标准，确保设备的安全性。

通信设备安装操作规程第一章总则第一条为了规范通信设备安装操作，确保通信设备的正常运行，保障通信网络的稳定性和安全性，制定本规程。

第二条本规程适用于通信设备的安装操作，包括有线设备、无线设备、光纤设备等。

第三条通信设备的安装操作应遵循安全、稳定、高效的原则，严格按照相关安全和技术规范进行操作。

第四条通信设备安装操作人员应具备相关技能，持有相关证书，并熟悉通信设备的安装操作规程。

第五条通信设备安装操作应遵循“先验收、后安装”的原则，确保设备的质量和可靠性。

第二章安全操作第六条通信设备安装操作应严格遵守相关安全规范，做好安全措施的落实。

第七条通信设备安装操作人员应佩戴个人防护装备，包括安全帽、防滑鞋、防护眼镜等。

第八条在安装通信设备前，应对操作现场进行安全评估，并采取相应的安全措施，如设置警示标识、隔离区域等。

第九条在进行高空安装操作时，应使用安全绳进行固定，并确保绳索的可靠性和稳定性。

第十条在安装过程中，应严禁吸烟、使用明火，禁止酒后作业。

第十一条在操作过程中，应注意设备周围环境的清洁，并及时清理多余杂物，确保操作安全。

第十二条发现设备存在安全隐患时，应立即停止安装操作，并上报相关部门。

第三章环境要求第十三条通信设备的安装操作应符合设备的环境要求，包括温湿度、噪音、电磁辐射等。

第十四条在安装设备时，应确保设备周围空间充足，方便维护和散热。

第十五条通信机房应具备良好的通风设备，确保机房内空气流通。

第十六条通信机房应防尘、防静电，设备放置整齐，便于日常维护和管理。

第十七条设备的安装位置应远离高压电源和有害物质，确保设备的安全运行。

第十八条设备的地面应平整，承重能力符合设备要求。

第四章安装流程第十九条通信设备安装前，应进行设备验收，包括设备的数量、配置信息、外观检查等。

第二十条设备的安装位置应根据实际需求进行规划，保证设备的布线合理、通道畅通。

第二十一条安装设备前，应将设备移到指定位置，并进行准确的定位。

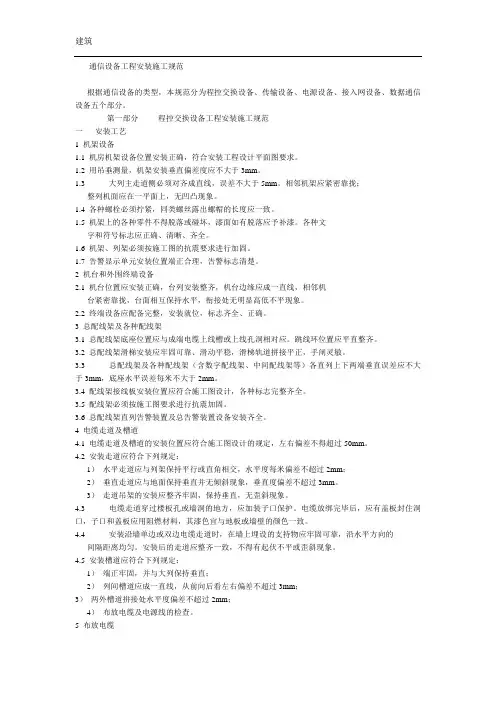

通信设备工程安装施工规范根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。

第一部分程控交换设备工程安装施工规范一安装工艺1 机架设备1.1 机房机架设备位置安装正确，符合安装工程设计平面图要求。

1.2用吊垂测量，机架安装垂直偏差度应不大于3mm。

1.3大列主走道侧必须对齐成直线，误差不大于5mm。

相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。

1.4各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。

1.5 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。

各种文字和符号标志应正确、清晰、齐全。

1.6 机架、列架必须按施工图的抗震要求进行加固。

1.7告警显示单元安装位置端正合理，告警标志清楚。

2 机台和外围终端设备2.1 机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。

2.2终端设备应配备完整，安装就位，标志齐全、正确。

3 总配线架及各种配线架3.1总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。

跳线环位置应平直整齐。

3.2 总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。

3.3总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。

3.4配线架接线板安装位置应符合施工图设计，各种标志完整齐全。

3.5 配线架必须按施工图要求进行抗震加固。

3.6 总配线架直列告警装置及总告警装置设备安装齐全。

4 电缆走道及槽道4.1电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。

4.2安装走道应符合下列规定：1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm；2）垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。

3）走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。

通信设备硬件安装要求目录前言第一章机柜机箱安装 (1)第二章信号电缆布放 (2)第三章终端天线等安装 (4)第四章电源、接地 (6)第五章设备安装环境 (8)第六章通信工程防护技术 (11)附件1：安全生产口诀 (16)附件2：硬件质量标准口诀 (16)前言时代不断发展，通信设备不断的更新。

面对越来越多的通信设备，纷繁复杂，如何进行规范有效地安装是大家必须面对的问题。

但这些设备基本的安装原理却是相通的。

本手册即是通过对通信设备安装的一般过程加以提炼，让安装人员理解硬件安装的要点、重点。

从而达到规范安装的目的。

本手册共分七章来阐述硬件安装原理。

第一章为机柜机箱安装；第二章信号电缆布放；第三章终端天线等安装；第四章电源、接地；第五章安装环境；第六章通信工程防护技术；适用范围：设备硬件安装。

如涉及到的标准与其他国家有冲突时，应参考设备安装所在国家的国标。

第一章机柜机箱安装一、要求A 、设备表面不受损：机柜表面相当于设备华丽的外衣.如果设备表面受损，一方面客户会认为施工质量低劣，影响工程满意度和工程验收；另一方面会降低设备的防腐性能；所以在施工过程中必须注意对设备表面的保护。

设备移动安装和操作过程中做好设备表面保护。

例如：施工时应带干净手套接触金属表面、设备工具操作和放置尽量不触及设备表面。

注意防止人体、工具、材料、配件以及其他设备对设备表面造成凹陷、刮痕、污迹和变形等损坏。

B、整齐：设备排列整齐有序，层次分明，无凹凸不齐；无紊乱、无序等现象；同时整齐的布放也便于维护与扩容设备，提高机房空间利用率、利于设备维护等等。

C、牢固：设备安装后保持稳固，不移动、滑动、摇摆和抖动等，能承受一定程度的地震以及较大的外有推力和拉力等外力因素的振荡、推拉而不发生物理位置偏移；在视觉上主要表现为设备各种紧固件螺栓等紧合无隙，设备无倾斜等，达到国家规定的抗震要求。

D、便于维护及扩容：设备安装方便、快捷和高质就是效率高的体现。

通信设备安装施⼯规范通信设备安装规范及要求前⾔为了提⾼⼯程质量、确保设备安装符合技术规范要求，根据原邮电部和信息产业部对通信⼯程施⼯的相关要求，特颁发本施⼯要求，本要求主要依据以下参考⽂献：1、《通信电源设备安装⼯程验收规范》 YD 5079-992、《通信⼯程电源系统防类防雷技术规范》 YD 5078-983、《数字移动通信（TDMA）设备安装⼯程验收规范》YD 5067-98⽂中如有不详处以上述中华⼈民共和国通信⾏业标准为准。

⼀．系统设备施⼯安装、测试实施细则（⼀.）施⼯前的检查1、机房环境要求在安装⼯程开始以前，必须对机房的建筑和环境条件进⾏检查，具备下列条件可开⼯：1．1 机房及有关⾛廊等地段的⼟建⼯程已全部竣⼯，室内墙壁已充分⼲燥；1．2 机房地⾯负荷：每平⽅⽶≥450Kg；（须满⾜设备⼚家要求）。

1．3 机房净⾼：≥2.70M；（须满⾜设备⼚家要求）。

1．4 机房主要门的⼤⼩应满⾜设备的搬运要求，房门锁和钥匙齐全；1．5 机房的通风管道应清扫⼲净并通风，空⽓调节设备应安装完毕，性能良好；1．6 机房顶棚、墙、门、窗、地⾯应不脱落，不易起尘，不易集灰，并能尘砂侵⼊。

屋顶严格要求不漏⽔、不掉灰，装饰材料应⽤⾮燃烧材料或⾮易燃材料；1．7 各种沟槽应采取防潮措施，其边⾓应平整，地⾯与盖板应缝隙严密，照明与电⼒管线应尽量采⽤暗铺设；1．8 对机房活动地板进⾏专门检查，地板板块尺⼨符合安装设计要求，板块铺设严密坚固，每平⽅⽶⽔平误差≤2毫⽶，地板⽀柱接地良好，接地电阻和防静电设施符合说明书⾯要求；1．9 机房的防尘、温湿度、照明符合设计要求；1．10 机房地⾯应平整光洁，地槽和孔洞的数量、位置、尺⼨均应符合⼯艺设计的要求；1．11 机房的防震应符合设计规定；1．12 机房内要满⾜国家防⽕标准；1．13 电源已接⼊机房，应满⾜施⼯要求；1．14 设开箱场地和专⼈负责的堆放设备和材料的集中场地。

2、器材及设备检验要求2．1施⼯前，施⼯单位对运到⼯地的器材应进⾏清点和外观检查。

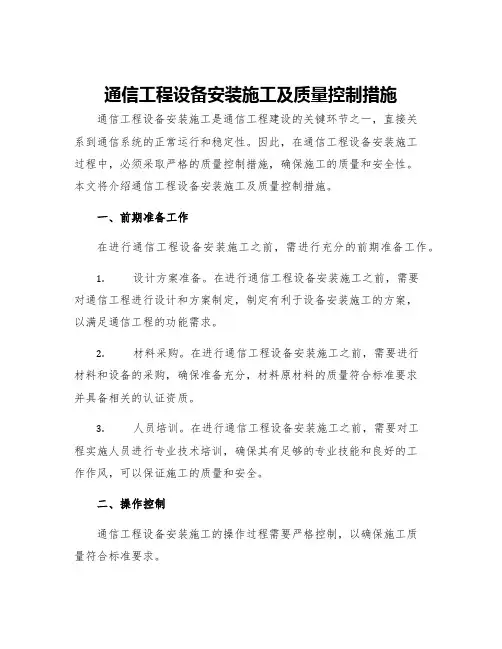

通信工程设备安装施工及质量控制措施通信工程设备安装施工是通信工程建设的关键环节之一，直接关系到通信系统的正常运行和稳定性。

因此，在通信工程设备安装施工过程中，必须采取严格的质量控制措施，确保施工的质量和安全性。

本文将介绍通信工程设备安装施工及质量控制措施。

一、前期准备工作在进行通信工程设备安装施工之前，需进行充分的前期准备工作。

1.设计方案准备。

在进行通信工程设备安装施工之前，需要对通信工程进行设计和方案制定，制定有利于设备安装施工的方案，以满足通信工程的功能需求。

2.材料采购。

在进行通信工程设备安装施工之前，需要进行材料和设备的采购，确保准备充分，材料原材料的质量符合标准要求并具备相关的认证资质。

3.人员培训。

在进行通信工程设备安装施工之前，需要对工程实施人员进行专业技术培训，确保其有足够的专业技能和良好的工作作风，可以保证施工的质量和安全。

二、操作控制通信工程设备安装施工的操作过程需要严格控制，以确保施工质量符合标准要求。

1.施工现场管理。

在通信工程设备安装施工现场，需要设立专门的质量管理人员，对施工过程进行现场监督和管理，确保施工质量和安全。

2.施工监督质检。

在通信工程设备安装施工过程中，需要对施工过程进行监督和质检，并及时发现和解决问题，确保设备安装施工的质量。

3.安装操作指导。

在通信工程设备安装施工过程中，需要对整个施工过程进行操作指导，确保操作规范统一，操作流程的顺序和标准化，以简化操作流程，减少错误。

三、质量控制在通信工程设备安装施工过程中，需要采取一系列质量控制措施，以确保设备安装施工过程的质量符合标准要求。

1.质量控制策略。

在进行通信工程设备安装施工之前，需要制定质量控制策略，明确施工目标和工作标准，以确保施工过程的质量符合标准要求。

2.质量控制方式。

在通信工程设备安装施工过程中，需要制定明确的质量控制方式，以提高质量控制效率和质量保障水平。

3.质量控制要求。

在通信工程设备安装施工过程中，需要明确质量控制要求，确保施工过程符合标准化要求，从而提高工程施工质量和安全性。

通信设备工程安装施工规范根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。

第一部分程控交换设备工程安装施工规范一安装工艺1 机架设备1.1 机房机架设备位置安装正确，符合安装工程设计平面图要求。

1.2 用吊垂测量，机架安装垂直偏差度应不大于3mm。

1.3 大列主走道侧必须对齐成直线，误差不大于5mm。

相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。

1.4 各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。

1.5 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。

各种文字和符号标志应正确、清晰、齐全。

1.6 机架、列架必须按施工图的抗震要求进行加固。

1.7 告警显示单元安装位置端正合理，告警标志清楚。

2 机台和外围终端设备2.1 机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。

2.2 终端设备应配备完整，安装就位，标志齐全、正确。

3 总配线架及各种配线架3.1 总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。

跳线环位置应平直整齐。

3.2 总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。

3.3 总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。

3.4 配线架接线板安装位置应符合施工图设计，各种标志完整齐全。

3.5 配线架必须按施工图要求进行抗震加固。

3.6 总配线架直列告警装置及总告警装置设备安装齐全。

4 电缆走道及槽道4.1 电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。

4.2 安装走道应符合下列规定：1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm；2）垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。

3）走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。

通信设备安装维护安全操作技术规范通信设备安装必须坚持“安全第一，预防为主”的方针，预防和减少通信工程事故和人身伤亡事故的发生。

一、基本规定（一）工程安全技术措施及其所需工具，必须列入工程施工组织设计。

（二）工程施工负责人应对工程施工安全负责。

施工前应进行安全技术教育及交底，落实所有安全技术措施和劳动防护用品，无安全保障措施者不得进行施工。

（三）电源工程施工人员必须持证上岗，按规定配备施工工具和安全劳保用品。

（四）特殊作业（铁塔登高）须持有劳动安全部门核发的特种作业操作证方可上岗。

二、工具使用安全（一）电动工具：使用的电动工具如：电锤、切割机、塑料焊枪、曲线锯等必须性能良好、绝缘可靠，电源线无老化和破损，电器设备的插头必须完好，不得以其它任何方式代替电插头，不得以电话线代替电源线，必须使用带有保护地线的电源。

（二）五金工具：在通信设备扩容、割接工程中，五金工具（扳手、起子等）必须使用绝缘胶布缠绕作绝缘防护处理。

（三）电源接线板：接线板必须完好无破损并有漏电保护装置，使用双层绝缘电源线，外层无破损。

（四）人字梯、凳高：1、凳高的梯子需材质坚实，无断列，四脚平稳；2、人字梯上不准堆放工具、材料；不准携带笨重物体上、下人字梯。

3、人字梯凳高，不准两人同时上下作业；一个人不准脚踩两只人字梯凳高作业。

4、作业人员不准在人字梯上移动梯子，必须下到地面后移动梯子。

5、通信施工作业禁止使用金属梯登高。

（五）剖缆刀：剖电缆时，拿刀的手放在后边，另一个手放在前面，不可用力过猛，应避免刀滑伤手。

（六）劳保用品须定期检验，发现不合格品及时更新。

三、开箱操作安全（一）开箱工作场地应在设备安装处附近，应在无尘、无潮湿开阔的环境下进行开箱，遇风雨天气不得在室外开箱。

（二）开箱时，注意包装箱上的标志，严禁倒置。

（三）开箱应使用专用工具，严禁用锤敲打，防止剧烈震动损坏箱内设备；严禁使用撬棍，以防损坏箱内设备。

（四）随时清理工作场地，撤下的箱板、铁皮、钉子等杂物应放置妥当，避免砸伤、刮伤人员和设备。

通信工程室内设备安装作业指导书一、安全注意事项1.在进行设备安装作业前，必须确保所有参与人员已经接受过相关培训并具备相应的技能和知识。

2.严格按照工程设计图纸及规范要求进行操作，不得擅自更改或跳过任何步骤。

3.在进行设备安装作业时，必须佩戴所需的个人防护装备，如安全帽、防护眼镜、防尘口罩等。

4.在操作设备时，必须确保工作区域的通风良好，避免因有害气体积聚而引发危险。

5.当作业高度超过2米时，必须使用安全绳具，并保持良好的站立平衡，以避免坠落事故的发生。

6.在进行电气连接时，必须确保设备处于断电状态，并且遵守相应的电气安全操作规范。

7.在进行设备安装时，必须保持设备表面的清洁，并避免进入过多灰尘、水分或化学物质。

二、设备安装步骤2.将设备及所需配件搬运到安装位置，确保搬运过程中设备不受损坏。

如设备较重或体积庞大，需使用专业的搬运设备或机械。

3.根据工程设计图纸，确定设备的安装位置和安装方法，并标明相关的固定孔穴位置。

4.使用适当的工具和设备，对设备进行固定安装。

确保安装牢固、稳定且符合相关规范要求。

5.进行设备间的连接，包括电源线、信号线、网络线等。

在连接过程中，必须确保接触良好、连接稳定且符合相关标准。

6.对设备进行调试和测试，确保设备能正常运行并符合要求。

如有发现问题，请及时进行排查和处理。

7.进行设备的整理和清洁，将多余的线缆整理好并设备表面进行清洁，确保设备外观整洁、美观。

8.编写设备安装记录和测试报告，详细记录设备的安装过程和测试结果。

并将记录和报告归档保存，以备后续查阅和维护。

三、作业检查与验收1.在设备安装结束后，必须进行全面的作业检查，确保设备安装工作符合相关规范和要求。

2.检查设备的连接是否牢固、接触良好，避免因松动或接触不良而影响设备的正常运行。

4.进行设备运行测试，确保设备能够正常运行、无异常声音或过热现象。

5.进行设备的物料清点和登记，确保所使用的物料和配件与实际安装的一致。

通信设备工程安装施工规范根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。

第一部分程控交换设备工程安装施工规范一安装工艺1机架设备1.1机房机架设备位置安装正确，符合安装工程设计平面图要求。

1.2用吊垂测量，机架安装垂直偏差度应不大于3mm。

1.3大列主走道侧必须对齐成直线，误差不大于5mm。

相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。

1.4各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。

1.5机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。

各种文字和符号标志应正确、清晰、齐全。

1.6机架、列架必须按施工图的抗震要求进行加固。

1.7告警显示单元安装位置端正合理，告警标志清楚。

2机台和外围终端设备2.1机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。

2.2终端设备应配备完整，安装就位，标志齐全、正确。

3总配线架及各种配线架3.1总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。

跳线环位置应平直整齐。

3.2总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。

3.3总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。

3.4配线架接线板安装位置应符合施工图设计，各种标志完整齐全。

3.5配线架必须按施工图要求进行抗震加固。

3.6总配线架直列告警装置及总告警装置设备安装齐全。

4电缆走道及槽道4.1电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。

4.2安装走道应符合下列规定：1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm；2）垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。

3）走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。

4.3电缆走道穿过楼板孔或墙洞的地方，应加装子口保护。

通信设备安装作业安全制度
通信设备安装是一项具有一定危险性的工作，为了保障施工人员的安全，必须制定一套严格的安全制度。

以下是通信设备安装作业安全制度的一些建议：
1. 施工人员必须经过专业培训和资格认证后方可参与通信设备安装作业。

2. 在施工前，必须对现场进行全面的安全检查，确认施工环境符合安全要求，无任何潜在安全隐患。

3. 为施工人员提供个人防护装备，并确保其正确佩戴和使用。

4. 施工人员必须严格按照作业流程和安全操作规程进行施工，不得擅自修改、漏项或疏忽操作。

5. 施工人员必须熟悉通信设备安装的安全规范和操作方法，严禁违规操作或使用不合格的工具和材料。

6. 施工现场必须设立警示标志和安全警戒线，严禁无关人员进入施工区域。

7. 施工人员在操作高空作业时，必须正确使用脚手架、安全带等设备，并确保其牢固可靠。

8. 施工人员在使用电动工具时，必须进行必要的绝缘措施，确保供电安全。

9. 施工人员必须定期参加安全培训和事故应急演练，提高安全意识和处理突发情况的能力。

10. 施工人员在发现安全隐患或存在安全问题时，必须立即上报，并采取相应的措施进行处理。

通过严格执行通信设备安装作业安全制度，可以最大程度地保障施工人员的安全，降低事故发生的风险。

通信系统安装工程标准规范1. 引言本文档旨在为通信系统安装工程提供标准规范，以确保安装工程的质量和可靠性。

通信系统的安装工程包括硬件设备的安装、布线、连接和调试等工作。

2. 安装要求2.1 设备选择和配置- 根据具体项目需求，选择适合的通信设备，并进行正确的配置。

- 设备的品质和性能应符合国家相关标准，同时要保证供应商提供的设备符合标准。

2.2 安装环境准备- 安装环境应保持清洁、干燥，温度和湿度适宜，并提供必要的防尘、防水措施。

- 要合理规划设备的布局和位置，并提供必要的支撑和保护结构。

2.3 材料和工具准备- 确保所使用的材料符合国家和行业标准，并具有相应的检测和认证报告。

- 准备满足安装所需的各种工具和设备，并确保其良好的工作状态。

3. 安装程序3.1 设备安装- 按照设备厂家提供的安装说明书，正确安装各个设备，并确保设备的稳固和安全。

- 进行必要的连接和布线工作，确保信号传输通畅。

3.2 软件配置- 根据项目需求，进行设备的软件配置和参数设置。

- 确保设备的软件版本和固件版本符合要求，并进行必要的更新和升级。

3.3 调试测试- 在完成设备安装和软件配置后，进行必要的调试测试，确保通信系统的正常工作。

- 对设备进行功能测试、性能测试和安全性测试，并记录相关测试结果。

4. 质量控制4.1 安装验收- 在安装工程完成后，进行安装验收工作，确保安装工程符合规范和要求。

- 对设备的功能和性能进行全面检查和测试，并与设计要求进行对比。

4.2 质量保证- 建立合理的质量管理体系，确保安装工程按照规范进行，并落实各项质量控制措施。

- 对施工过程进行监督和检查，及时纠正不符合规范的行为，并记录相关问题和处理过程。

5. 安全保障5.1 安全防护- 在安装工程中，要对设备进行良好的保护和防护，防止被损坏、盗窃或其他非法行为。

- 制定和执行安全措施，确保工作人员的人身安全和设备的安全。

5.2 安全测试- 在安装工程完成后，进行安全测试，包括网络安全、数据安全和物理安全等方面的测试。

开工必备随身记！通信工程常用规X 与要求一、传输路线光缆1、挂钩规格：25mm 、35mm ; 光揽挂钩的间距应为50cm, 允许偏差+-3cm.电杆两侧第一个挂钩应距离杆25cm, 允许偏差+-2cm.2、跨公路时需挂光缆警示牌.3、每5 根杆档处做一处弯曲预留〔小预留,25-30cm〕,预留光缆需用15mm 塑料波纹管保护,每10 根作一处大预留,长度约12-15 米.4 、光缆接头盒离电杆的距离约60cm, 接头盒两端光缆需做大预留.5、电杆洞深,偏差应小于5cm.6、电杆杆距：市区35-40 米,郊区45-50 米.7、竖立电杆：1〕直线路线,电杆中心线的偏差应不大于5cm, 电杆本身应上下垂直. 2〕转角杆：应在路线转角内移10-15cm, 只能外倒不能内扑. 3〕终端杆竖立后应向拉线倒,倾斜10-20cm. 4〕电杆喷号：最末一字或者杆号牌下边字迹距地面2.5m,杆号应面向公路；喷字内容：挪移标志、杆路建设年,A-B端基站的简称、电杆顺序号.8、拉线1〕角杆拉线常用7/2.6镀锌钢绞线,这种钢绞线的机械强度最小拉断力约4100 公斤.2〕拉线扎固方式有：另缠法、夹板法、卡固法三种；拉线有上把、中把之分.拉线另缠法,中把：首节15cm--间隔28 公分--钢线留长10 公分--间隔—1.6钢绞线5 圈.上把：首节15cm--间隔3 公分--钢线留长10 公分--间隔—1.6钢绞线5圈.3〕挨近高压电力设施与热闹市区的拉线,根据设计规定加绝缘子〔绝缘子离地面距离应在2M 以上,行人道上的拉线要加套竹筒保护,并刷红白反光油漆.转角杆单条拉线抱箍装在吊线夹板之上10cm 处,双方向拉线抱箍装在吊线之下40cm 处.4〕地锚块尺寸为60*40*15cm, 地锚点出土偏差要小于5cm,地锚坑的深度比杆洞深10cm 摆布〔拉线衬环出土60cm, 误差不大于5cm 〕拉线种类：1、落地拉线2、高拉桩拉线3、吊板拉线4、V 型拉线5、地桩拉线〔用于化学严重腐蚀的地区〕6、杆间拉线〔由于相邻杆档的间载荷不同或者杆距不同,有受地理限制采用的〕7、撑杆〔受地形限制,无法装设拉线时〕.9、吊线1〕普通比拉线程式降低一级,用7/2.2镀锌钢绞线,每盘2 公里长,机械强度最小拉断力为2940 公斤；辅助吊线实用到7/3.0钢绞线,机械强度最小拉断力为5460 公斤. 2〕吊线之间连接需用蛋形隔电子〔规格5 吨〕.3〕吊线每公里需做直埋式接地连接.4〕吊线安装位置,距末梢不小于60cm, 特殊情况下不小于25cm.5〕如果杆路上需上下敷设两条吊线,吊线间距应为40cm.6〕吊线与其他建造物最小垂直净距.市区街道：5.5m 公路：5.5m 土路：4.5m 树木：1m 通信路线：0.6m.7〕当相邻的杆高度差在2.5-5m 时,需加装吊线仰俯角辅助装置. 8〕当夹角在145-168 度时,外角杆需加装吊线辅助装置. 9〕吊线在终端杆与角深大于15 米〔夹角小于145 度〕时,应做终结.1、基站前5 根杆必须装避雷针式直埋接地,用镀锌铁线伸出杆梢10cm, 入地70cm 以下,直埋地线在杆上每隔半米需用铁线绑扎两圈.2、跨越电力线的两根杆须做避雷式直埋接地,跨越段需安装电力保护套,长度在投影长度再加1-1.5米.3 、手孔开启时,每一个手孔要有一人守侯,以防行人跌入孔内.1、通信管道普通塑料管的规格有：90/100 、100/110 mm 两种.2、塑料管布放前应先将两端管口严密封堵,防止水、土与其他杂物等进入管内；同沟敷设多根硅芯官时,每隔10m 摆布捆绑一次,离开人〔手〕孔的第一个捆点应为5 米摆布为宜；排放形状：两根呈"一〞字,三根呈"品〞字,四根与以上呈分层叠放方式〔下层多上层少或者上下同数〕.3、塑料管道埋深.4、硅芯管铺设时的曲率半径应小于塑料管外径的15 倍.5、穿越铁路或者公路需顶管施工时,硅芯塑官应穿放在无缝钢管中.6、塑料管与其他通信管道同时敷设时,隔距应不小于10cm, 不应重叠交叉.7、石质沟底铺管时应上下各铺10cm 碎土或者沙土.8、管道人〔手〕孔隔距：硅芯塑管1000m 摆布,普通塑管150m 摆布〔不宜超过200m 〕.在光缆接续点应设置人孔或者大号手孔.在高速公路与其它不可随意开挖的地段,应根据光缆可能穿放长度与公路部门的要求,在两个光缆接续点之间增设小号手孔.9、人<手>孔建造材料选择：根据情况选择砖砌,塑料板成型,钢板成型,玻璃钢或者喷塑成型等.10、管道沟的质量要求：①直,不能蛇行弯②弧,弯曲道曲线部份中心夹角不宜超过90 度③深,达到设计规定的程度④平,沟底平整.11、塑料管铺设质量要求：①硅芯塑管端口在人〔手〕孔的余留长度普通为30cm ②桥上、河、沟、水底铺设时应用整条塑料管,中间不应有接头③硅芯塑管接头处和敷设普通标石,标石与人手孔标石编号应区别光缆路线安全.四、竣工资料包括以下内容：1、工程说明2、建造安装工程量总表3、开工报告4、停工、复工报告5、竣工报告6、设计变更通知单7、隐蔽工程签证记录8、随工签证记录9、验收证书10、竣工图〔即路由图〕交接箱：用于连接主干电缆和配线电缆,利用跳线使主干电缆中的线对和配线电缆中的线对跳接连通,以达到灵便调度线对的目的.交接箱分类：一、落地交接箱：主要用于1、CD 主干配线电缆均在地下敷设时. 主干在地下,配线为架空时. 二、架空式交接箱：1、主干配线均为架空时. 郊区、矿土等建造物希少地区.3、架空600 对与600 对以上交接箱必须安装在H 杆上.分线箱：是装有熔丝管和避雷器,用于郊区和山区容易遭雷击和强电入侵地段使用.分线盒：没有防雷装置；分线盒规格,按容量分为5、10、20、30、50、100 回线等.分线盒在水泥杆上的安装：顶端距离光缆60cm..交接配线分类：1、两级电缆交接法：主干电缆容量小于配线电缆容量,这是两级交接法最大特点2、三级电缆交接法3、缓冲交接配线法4、环连交接配线方式5、二等交接法两级交接法是最基本最常用的方式,采用各种配线方式目的惟独一个：增加线对调度的灵便性和调度X 围,使施工、维护、与测试更加方便,以与提高主干电缆芯线利用率.配线电缆编号：例HY001-#01 即## 电信机房,001 号交接箱,#01 电缆.层高：＞=3m,AN 机房受条件限制可应地制宜,但应不影响设备安装. 门：通信机房的门应向走道开启,门洞宽不小于1.2m,不安装设备的房间外门宽不小于0.9m.窗：尽量不设窗.1、把电缆芯线组合配置成为一个经济合理、符合使用要求的电缆系统或者网络的技术称为电缆配线.2、我国电缆配线制式：以交接配线为主,辅以直接配线和复接配线方式,作为用户路线配线制式.3、电缆配线采用分区配线,习惯以100 对芯线电缆作为一个配线区. 应留有15% 摆布的备用线,用户超满90%, 则应重新考虑调整或者分建配线区.4、交接箱主要用于连接主干电缆和配线电缆,利用跳线使主干电缆中的线对和配线电缆中的线对任意跳接连通,以达到灵便调度线对的目的.5、交接箱必须接地,地线的接地电阻应不大于10 欧姆.6、在本地用户路线网中,主干容量是按"用户〞来确定；配线容量是按"住户〞来确定的.7、在两级电缆交接法中,主干电缆的容量小于配线电缆的容量.。

通信工程光交箱安装规范光交箱是传输管线工程中常用的设备，下面是光交箱的安装规范。

光交箱基座的体积为144光交0.262m³、288光交0.354m³、576光交0.55m³，砂浆抹面比例为1:2.5，面积为1.24m²。

一、光交箱安装条件1.工作温度范围在-40℃至+60℃。

2.相对湿度不超过95%（+40℃时）。

3.大气压力在70～106kPa之间。

4.箱体金工件与接地装置之间的耐电压应大于3000V （DC）1min，无击穿和飞弧现象。

5.箱体金工件与接地装置之间的绝缘电阻应大于2×104M 欧姆/500V（DC）。

二、光交箱箱体的安装1.光交接箱应安装在地形、地势平坦、安全的位置。

2.室外交接箱应采用混凝土底座，底座与人孔（手孔）之间应采用管道连接，不得砌成通道式。

底座与管道、箱体之间应采取密封防潮措施。

3.交接箱箱体的安装要求：3.1 交接箱安装必须坚实、牢固、安全可靠，箱体应水平竖直，箱门应有完好的锁定装置，箱体底部应用4个螺钉固定（根据不同箱体而定）。

3.2 落地式光交箱的安装位置必须确保箱门双向完全打开，不能有杂物或建筑物挡住。

3.3 交接箱装配应配备齐全的零部件，端子应牢固。

3.4 交接箱编号、光缆及纤芯编号等标志应正确、完整、清晰、整齐。

3.5 光交接箱标签尺寸为90mm×30mm，字体字号为黑体，标题字号为四号，正文字号为五号，标签内容为光交名称、二维码，需粘贴在光交箱门内面上方。

（详情请见《揭阳移动传输资源二维码标签规范V1.0(试行)》）三、光交接箱基座的安装要求1.基座高度可根据各地区地势情况而定，一般防雨的高度为300mm。

2.交接箱基座距离人孔、手孔一般不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。

3.交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。
