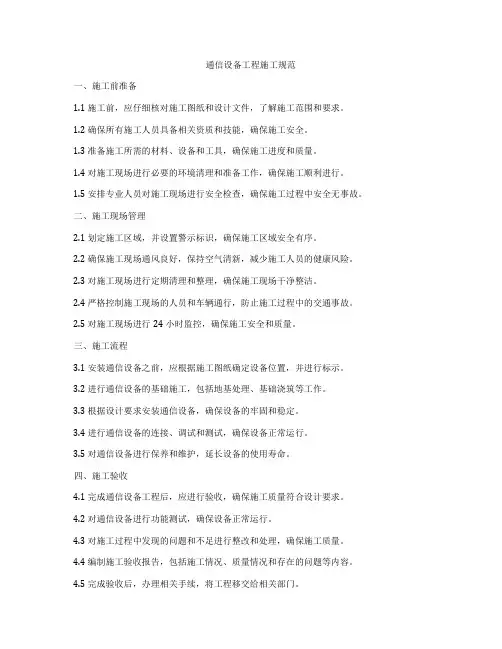

通信设备工程施工规范一、施工前准备1.1 施工前,应仔细核对施工图纸和设计文件,了解施工范围和要求。
1.2 确保所有施工人员具备相关资质和技能,确保施工安全。
1.3 准备施工所需的材料、设备和工具,确保施工进度和质量。
1.4 对施工现场进行必要的环境清理和准备工作,确保施工顺利进行。
1.5 安排专业人员对施工现场进行安全检查,确保施工过程中安全无事故。
二、施工现场管理2.1 划定施工区域,并设置警示标识,确保施工区域安全有序。
2.2 确保施工现场通风良好,保持空气清新,减少施工人员的健康风险。
2.3 对施工现场进行定期清理和整理,确保施工现场干净整洁。
2.4 严格控制施工现场的人员和车辆通行,防止施工过程中的交通事故。
2.5 对施工现场进行24小时监控,确保施工安全和质量。
三、施工流程3.1 安装通信设备之前,应根据施工图纸确定设备位置,并进行标示。
3.2 进行通信设备的基础施工,包括地基处理、基础浇筑等工作。
3.3 根据设计要求安装通信设备,确保设备的牢固和稳定。
3.4 进行通信设备的连接、调试和测试,确保设备正常运行。
3.5 对通信设备进行保养和维护,延长设备的使用寿命。
四、施工验收4.1 完成通信设备工程后,应进行验收,确保施工质量符合设计要求。
4.2 对通信设备进行功能测试,确保设备正常运行。
4.3 对施工过程中发现的问题和不足进行整改和处理,确保施工质量。
4.4 编制施工验收报告,包括施工情况、质量情况和存在的问题等内容。
4.5 完成验收后,办理相关手续,将工程移交给相关部门。
五、施工质量管理5.1 严格执行设计要求,确保施工工艺和质量符合标准。
5.2 对施工过程中出现的问题和纠纷及时进行处理,确保施工质量和进度。
5.3 对施工过程中发现的质量问题,及时整改和处理,确保工程质量。
5.4 做好施工记录和档案管理,确保施工质量可追溯。
5.5 进行施工阶段的安全评估和质量评估,及时发现和解决问题。

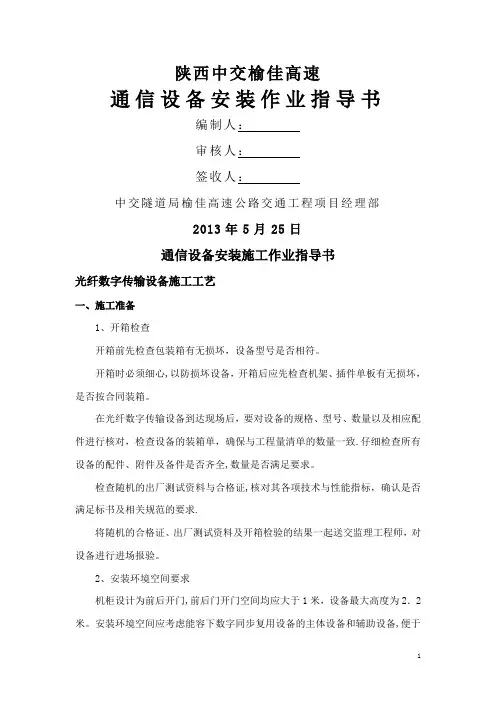

陕西中交榆佳高速通信设备安装作业指导书编制人:审核人:签收人:中交隧道局榆佳高速公路交通工程项目经理部2013年5月25日通信设备安装施工作业指导书光纤数字传输设备施工工艺一、施工准备1、开箱检查开箱前先检查包装箱有无损坏,设备型号是否相符。
开箱时必须细心,以防损坏设备,开箱后应先检查机架、插件单板有无损坏,是否按合同装箱。
在光纤数字传输设备到达现场后,要对设备的规格、型号、数量以及相应配件进行核对,检查设备的装箱单,确保与工程量清单的数量一致.仔细检查所有设备的配件、附件及备件是否齐全,数量是否满足要求。
检查随机的出厂测试资料与合格证,核对其各项技术与性能指标,确认是否满足标书及相关规范的要求.将随机的合格证、出厂测试资料及开箱检验的结果一起送交监理工程师,对设备进行进场报验。
2、安装环境空间要求机柜设计为前后开门,前后门开门空间均应大于1米,设备最大高度为2.2米。
安装环境空间应考虑能容下数字同步复用设备的主体设备和辅助设备,便于操作和维护.设备安装前,需对机房进行考察,检查机房已具备设备安装的条件。
同时还应准备相关的施工材料如膨胀螺栓、钻头、切割刀片、锯条等。
3、安装工具及所有施工材料通用工具包括:液压钳、活动扳手、套筒扳手、十字螺丝刀、一字螺丝刀、斜口钳、尖嘴钳、镊子、冲击钻、电烙铁、直尺和卷尺、万用表等。
准备构成光纤数字传输系统的全套设备和安装配件,包括汇流条、支架、设备底座(本工程的设备底座必须根据防静电地板的高度及设备的长宽三个因素共同确定,此方案必须到设备安装时才可确定)、保安器、相应的连接器以及所需配线。
同时还应准备相关的施工材料如膨胀螺栓、钻头、切割刀片、锯条等。
二、施工组织负责人:1人工程师:2人技工:6人质检员:1人安全员:1人三、施工内容1、设备安装步骤子架框放置在机架的横梁导轨上,推入机架,用面板螺丝固定在机架立柱上。
电源、风扇插箱及空面板按整机装配图安装。
机架在机房立起到位之前,应将机架底部四个支脚沿逆时针方向旋下,以保证立起之后设备高度保持一致。

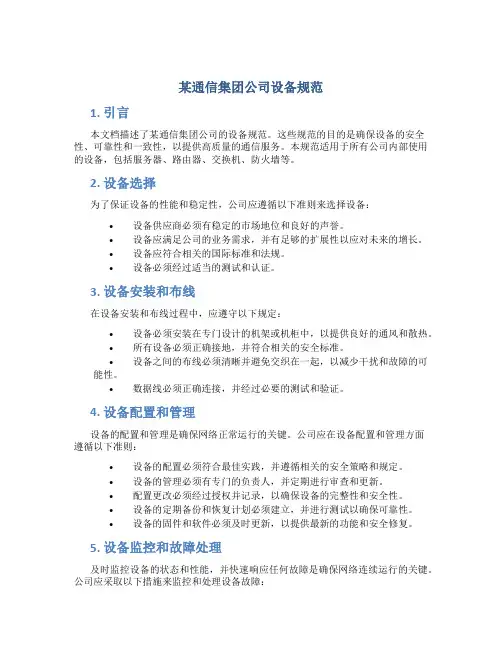

某通信集团公司设备规范1. 引言本文档描述了某通信集团公司的设备规范。
这些规范的目的是确保设备的安全性、可靠性和一致性,以提供高质量的通信服务。
本规范适用于所有公司内部使用的设备,包括服务器、路由器、交换机、防火墙等。
2. 设备选择为了保证设备的性能和稳定性,公司应遵循以下准则来选择设备:•设备供应商必须有稳定的市场地位和良好的声誉。
•设备应满足公司的业务需求,并有足够的扩展性以应对未来的增长。
•设备应符合相关的国际标准和法规。
•设备必须经过适当的测试和认证。
3. 设备安装和布线在设备安装和布线过程中,应遵守以下规定:•设备必须安装在专门设计的机架或机柜中,以提供良好的通风和散热。
•所有设备必须正确接地,并符合相关的安全标准。
•设备之间的布线必须清晰并避免交织在一起,以减少干扰和故障的可能性。
•数据线必须正确连接,并经过必要的测试和验证。
4. 设备配置和管理设备的配置和管理是确保网络正常运行的关键。
公司应在设备配置和管理方面遵循以下准则:•设备的配置必须符合最佳实践,并遵循相关的安全策略和规定。
•设备的管理必须有专门的负责人,并定期进行审查和更新。
•配置更改必须经过授权并记录,以确保设备的完整性和安全性。
•设备的定期备份和恢复计划必须建立,并进行测试以确保可靠性。
•设备的固件和软件必须及时更新,以提供最新的功能和安全修复。
5. 设备监控和故障处理及时监控设备的状态和性能,并快速响应任何故障是确保网络连续运行的关键。
公司应采取以下措施来监控和处理设备故障:•设备必须配备监控工具和软件,以便实时监测设备的状态和性能。
•监控系统必须能够及时报警并提供相关的故障信息,以方便快速响应和排查故障。
•设备故障必须及时记录,并进行适当的故障排除和修复。
•对于重要设备,应建立冗余和备援机制,以确保连续的服务。
6. 设备退役和处理设备退役和处理是网络设备生命周期管理的重要环节。
公司应遵循以下准则来处理退役设备:•退役设备必须从网络中移除,并进行安全的清除和重置。
通信设备安装操作规程范文第一章总则第一条为了规范通信设备的安装操作,保证通信设备的正常运行和使用,提供安全保障,制定本规程。
第二条本规程适用于通信设备的安装操作,包括硬件和软件的安装流程。
第三条通信设备安装操作应遵循安全、准确、快速、高效的原则,并严格按照相关规定和标准进行操作。
第二章安装前的准备工作第四条在进行任何安装操作之前,必须全面了解通信设备的技术要求和相关规范,以确保安装操作的合理性和安全性。
第五条安装操作人员应熟悉通信设备的技术手册和操作指南,掌握安装所需的知识和技能。
第六条安装操作前应仔细检查和核对所需的安装工具、材料和设备,确保完整、无损、符合要求。
第七条安装操作前应清理安装环境,保持整洁,清除杂物和障碍物,确保安全。
第三章安装步骤第八条安装操作应先进行现场勘测,确保安装位置的合理性和适用性。
第九条安装操作应严格按照通信设备的安装图纸和安装要点进行操作,确保正确安装。
第十条安装操作应根据通信设备的要求,正确接线、固定和连接各部件,确保连接质量和稳定性。
第十一条安装操作应注意各种设备的放置和摆放,确保通信设备的空间充足,并且避免干扰和损坏。
第四章安装后的测试和调试第十二条安装操作完成后,应进行必要的测试和调试,确保通信设备的正常运行和使用。
第十三条安装操作完成后,应进行设备的功能测试和参数的校验,确保符合要求。
第十四条安装操作完成后,应进行设备的连接测试和信号的传输测试,确保连接畅通和信号正常。
第十五条安装操作完成后,应进行设备的防雷、防水、防热测试,确保设备的安全和稳定性。
第五章安装使用的注意事项第十六条安装操作完成后,应关注通信设备的日常维护和保养,及时处理各类故障和问题。
第十七条安装操作完成后,应建立完善的安全管理制度和安全提醒机制,确保安全生产。
第十八条安装操作完成后,应定期进行设备的检查和巡视,确保设备的正常使用和维修。
第十九条安装操作完成后,应加强培训和教育,提升安装操作人员的技术素质和安全意识。

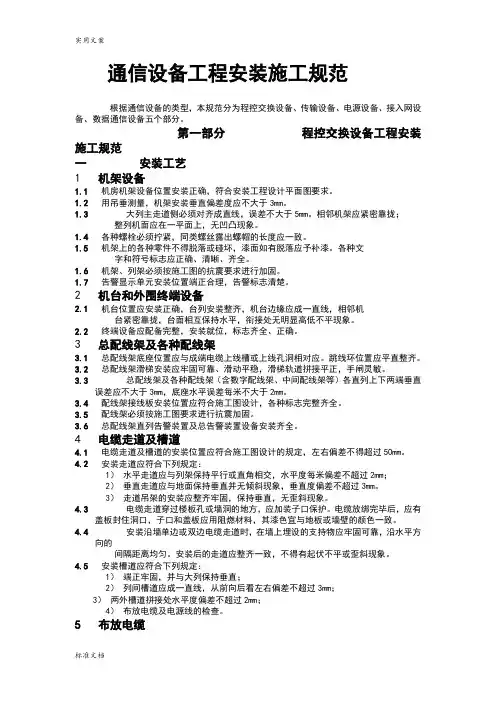

通信设备工程安装施工规范根据通信设备的类型,本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。
第一部分程控交换设备工程安装施工规范一安装工艺1 机架设备1.1 机房机架设备位置安装正确,符合安装工程设计平面图要求。
1.2用吊垂测量,机架安装垂直偏差度应不大于3mm。
1.3大列主走道侧必须对齐成直线,误差不大于5mm。
相邻机架应紧密靠拢;整列机面应在一平面上,无凹凸现象。
1.4各种螺栓必须拧紧,同类螺丝露出螺帽的长度应一致。
1.5 机架上的各种零件不得脱落或碰坏,漆面如有脱落应予补漆。
各种文字和符号标志应正确、清晰、齐全。
1.6 机架、列架必须按施工图的抗震要求进行加固。
1.7告警显示单元安装位置端正合理,告警标志清楚。
2 机台和外围终端设备2.1 机台位置应安装正确,台列安装整齐,机台边缘应成一直线,相邻机台紧密靠拢,台面相互保持水平,衔接处无明显高低不平现象。
2.2终端设备应配备完整,安装就位,标志齐全、正确。
3 总配线架及各种配线架3.1总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
3.2 总配线架滑梯安装应牢固可靠、滑动平稳,滑梯轨道拼接平正,手闸灵敏。
3.3总配线架及各种配线架(含数字配线架、中间配线架等)各直列上下两端垂直误差应不大于3mm,底座水平误差每米不大于2mm。
3.4配线架接线板安装位置应符合施工图设计,各种标志完整齐全。
3.5 配线架必须按施工图要求进行抗震加固。
3.6 总配线架直列告警装置及总告警装置设备安装齐全。
4 电缆走道及槽道4.1电缆走道及槽道的安装位置应符合施工图设计的规定,左右偏差不得超过50mm。
4.2安装走道应符合下列规定:1)水平走道应与列架保持平行或直角相交,水平度每米偏差不超过2mm;2)垂直走道应与地面保持垂直并无倾斜现象,垂直度偏差不超过3mm。
3)走道吊架的安装应整齐牢固,保持垂直,无歪斜现象。

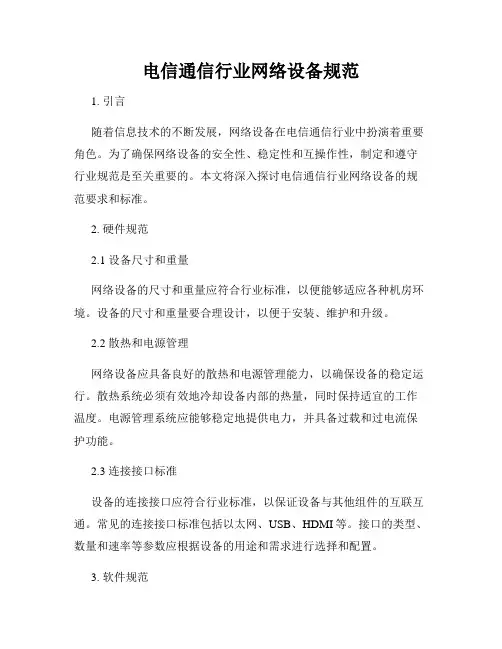

电信通信行业网络设备规范1. 引言随着信息技术的不断发展,网络设备在电信通信行业中扮演着重要角色。
为了确保网络设备的安全性、稳定性和互操作性,制定和遵守行业规范是至关重要的。
本文将深入探讨电信通信行业网络设备的规范要求和标准。
2. 硬件规范2.1 设备尺寸和重量网络设备的尺寸和重量应符合行业标准,以便能够适应各种机房环境。
设备的尺寸和重量要合理设计,以便于安装、维护和升级。
2.2 散热和电源管理网络设备应具备良好的散热和电源管理能力,以确保设备的稳定运行。
散热系统必须有效地冷却设备内部的热量,同时保持适宜的工作温度。
电源管理系统应能够稳定地提供电力,并具备过载和过电流保护功能。
2.3 连接接口标准设备的连接接口应符合行业标准,以保证设备与其他组件的互联互通。
常见的连接接口标准包括以太网、USB、HDMI等。
接口的类型、数量和速率等参数应根据设备的用途和需求进行选择和配置。
3. 软件规范3.1 系统安全性网络设备的操作系统和软件应具备高度的安全性,以抵御来自网络的各种攻击。
系统应有可靠的身份验证机制,严格的权限管理和访问控制,同时支持安全的数据传输和存储。
3.2 系统稳定性网络设备的操作系统和软件应具备良好的稳定性,以保证设备能够长时间稳定运行。
系统应具备自动重启和错误恢复等机制,能够及时检测和解决软件故障或错误。
3.3 数据管理和存储网络设备应具备高效的数据管理和存储功能。
设备应能够快速、可靠地存储和检索大量的数据,同时支持数据备份和恢复功能,以确保数据的完整性和可用性。
4. 网络连接与通信规范4.1 协议兼容性网络设备应支持并遵守通用的网络协议标准,以实现与其他设备的兼容性和互联互通。
设备的网络连接接口应能够与各种类型的网络兼容,包括有线和无线网络。
4.2 带宽和传输速率网络设备应具备高带宽和快速的传输速率,以满足不同应用场景的需求。
设备的带宽和传输速率应根据网络负载和用户需求进行设计和配置。

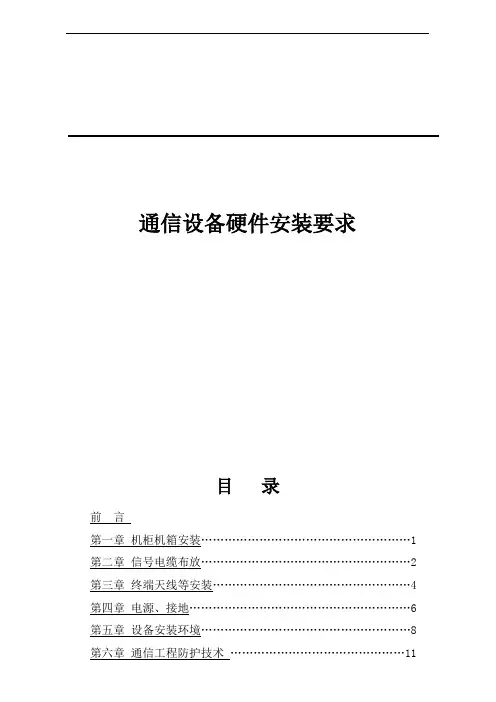

通信设备硬件安装要求目录前言第一章机柜机箱安装 (1)第二章信号电缆布放 (2)第三章终端天线等安装 (4)第四章电源、接地 (6)第五章设备安装环境 (8)第六章通信工程防护技术 (11)附件1:安全生产口诀 (16)附件2:硬件质量标准口诀 (16)前言时代不断发展,通信设备不断的更新。
面对越来越多的通信设备,纷繁复杂,如何进行规范有效地安装是大家必须面对的问题。
但这些设备基本的安装原理却是相通的。
本手册即是通过对通信设备安装的一般过程加以提炼,让安装人员理解硬件安装的要点、重点。
从而达到规范安装的目的。
本手册共分七章来阐述硬件安装原理。
第一章为机柜机箱安装;第二章信号电缆布放;第三章终端天线等安装;第四章电源、接地;第五章安装环境;第六章通信工程防护技术;适用范围:设备硬件安装。
如涉及到的标准与其他国家有冲突时,应参考设备安装所在国家的国标。
第一章机柜机箱安装一、要求A 、设备表面不受损:机柜表面相当于设备华丽的外衣.如果设备表面受损,一方面客户会认为施工质量低劣,影响工程满意度和工程验收;另一方面会降低设备的防腐性能;所以在施工过程中必须注意对设备表面的保护。
设备移动安装和操作过程中做好设备表面保护。
例如:施工时应带干净手套接触金属表面、设备工具操作和放置尽量不触及设备表面。
注意防止人体、工具、材料、配件以及其他设备对设备表面造成凹陷、刮痕、污迹和变形等损坏。
B、整齐:设备排列整齐有序,层次分明,无凹凸不齐;无紊乱、无序等现象;同时整齐的布放也便于维护与扩容设备,提高机房空间利用率、利于设备维护等等。
C、牢固:设备安装后保持稳固,不移动、滑动、摇摆和抖动等,能承受一定程度的地震以及较大的外有推力和拉力等外力因素的振荡、推拉而不发生物理位置偏移;在视觉上主要表现为设备各种紧固件螺栓等紧合无隙,设备无倾斜等,达到国家规定的抗震要求。
D、便于维护及扩容:设备安装方便、快捷和高质就是效率高的体现。

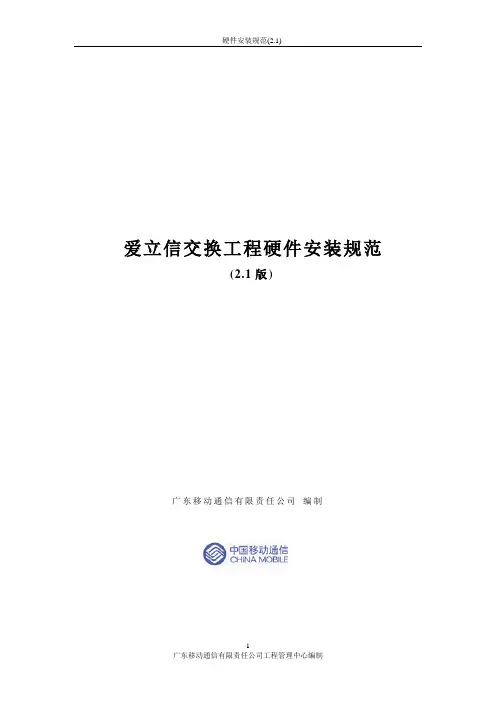

爱立信交换工程硬件安装规范(2.1版)广东移动通信有限责任公司编制第一章总则1.1 为适应移动电话交换工程的需要,加强工程的技术管理,保证工程质量,促进移动通信交换工程硬件安装的规范化,特制定本安装规范。
1.2 本规范根据有关通信行业标准、设计部门的工程设计文件、爱立信公司等相关厂家的设备技术规范制定。
1.3 本规范既是建设单位对工程硬件安装质量的质监细则和对工程验收的评分依据,又是施工单位的技术指导标准。
1.4 本验收规范的适用范围为:爱立信交换设备(BYB202、BYB501及AXE810设备上走线安装方式)及配套工程。
1.5 在工程实施中,当本规范与设计文件有冲突时,以设计文件为准。
1.6 本规范的解释和修改权属广东移动通信有限责任公司,本规范从颁布之日起执行,一切与以往规范的不同之处,以本规范为准。
第二章机房要求2.1 机房高度面积机房必须有足够的空间高度,以便于安装机架、走线槽和布放电缆。
原则上要求机房净高大于或等于 3.2m。
为了扩容方便,机房面积应足够大,能满足扩容的需要。
2.2 机房荷载机房的楼板至少有4.5kN/m2的荷载能力(电池房的楼板荷载能力至少为6.0kN/m2),以承受机架和电池的压力。
2.3 机房装修要求2.3.1 机房内不能作装饰性装修,不得安装吊顶,不铺活动地板,不搞墙裙,不挂可燃窗帘。
装修材料需采用非燃、阻燃的材料。
2.3.2 机房外门应向走道开启,要求宽度不小于1.5m,高度不小于2.2 m,且机房门应具有防火、防盗能力。
2.3.3 机房的地面必须平整,倾斜度每米不得偏差1mm,地面宜采用水磨石或耐磨砖等,不能采用水泥地面,墙身要求涂墙漆,墙身、天花要求结实,坚固。
地面装修须使用防静电材料。
2.3.4 机房内所有电源插座应带有接地保护,其电源不应与照明电源同一回路,若不能单独成一回路时,应选择带有保险丝的插座。
2.4 机房照明2.4.1 机房的主要光源应采用荧光灯。

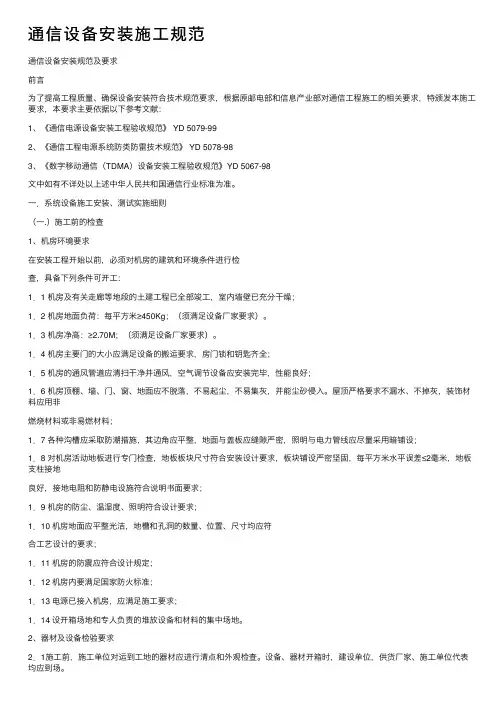

通信设备安装施⼯规范通信设备安装规范及要求前⾔为了提⾼⼯程质量、确保设备安装符合技术规范要求,根据原邮电部和信息产业部对通信⼯程施⼯的相关要求,特颁发本施⼯要求,本要求主要依据以下参考⽂献:1、《通信电源设备安装⼯程验收规范》 YD 5079-992、《通信⼯程电源系统防类防雷技术规范》 YD 5078-983、《数字移动通信(TDMA)设备安装⼯程验收规范》YD 5067-98⽂中如有不详处以上述中华⼈民共和国通信⾏业标准为准。
⼀.系统设备施⼯安装、测试实施细则(⼀.)施⼯前的检查1、机房环境要求在安装⼯程开始以前,必须对机房的建筑和环境条件进⾏检查,具备下列条件可开⼯:1.1 机房及有关⾛廊等地段的⼟建⼯程已全部竣⼯,室内墙壁已充分⼲燥;1.2 机房地⾯负荷:每平⽅⽶≥450Kg;(须满⾜设备⼚家要求)。
1.3 机房净⾼:≥2.70M;(须满⾜设备⼚家要求)。
1.4 机房主要门的⼤⼩应满⾜设备的搬运要求,房门锁和钥匙齐全;1.5 机房的通风管道应清扫⼲净并通风,空⽓调节设备应安装完毕,性能良好;1.6 机房顶棚、墙、门、窗、地⾯应不脱落,不易起尘,不易集灰,并能尘砂侵⼊。
屋顶严格要求不漏⽔、不掉灰,装饰材料应⽤⾮燃烧材料或⾮易燃材料;1.7 各种沟槽应采取防潮措施,其边⾓应平整,地⾯与盖板应缝隙严密,照明与电⼒管线应尽量采⽤暗铺设;1.8 对机房活动地板进⾏专门检查,地板板块尺⼨符合安装设计要求,板块铺设严密坚固,每平⽅⽶⽔平误差≤2毫⽶,地板⽀柱接地良好,接地电阻和防静电设施符合说明书⾯要求;1.9 机房的防尘、温湿度、照明符合设计要求;1.10 机房地⾯应平整光洁,地槽和孔洞的数量、位置、尺⼨均应符合⼯艺设计的要求;1.11 机房的防震应符合设计规定;1.12 机房内要满⾜国家防⽕标准;1.13 电源已接⼊机房,应满⾜施⼯要求;1.14 设开箱场地和专⼈负责的堆放设备和材料的集中场地。
2、器材及设备检验要求2.1施⼯前,施⼯单位对运到⼯地的器材应进⾏清点和外观检查。
通信设备硬件安装要求目录前言第一章机柜机箱安装 (1)第二章信号电缆布放 (3)第三章终端天线等安装 (5)第四章电源、接地 (8)第五章设备安装环境 (10)第六章通信工程防护技术 (14)附件1:安全生产口诀 (21)附件2:硬件质量标准口诀 (22)前言时代不断发展,通信设备不断的更新。
面对越来越多的通信设备,纷繁复杂,如何进行规范有效地安装是大家必须面对的问题。
但这些设备基本的安装原理却是相通的。
本手册即是通过对通信设备安装的一般过程加以提炼,让安装人员理解硬件安装的要点、重点。
从而达到规范安装的目的。
本手册共分七章来阐述硬件安装原理。
第一章为机柜机箱安装;第二章信号电缆布放;第三章终端天线等安装;第四章电源、接地;第五章安装环境;第六章通信工程防护技术;适用范围:设备硬件安装。
如涉及到的标准与其他国家有冲突时,应参考设备安装所在国家的国标。
第一章机柜机箱安装一、要求A 、设备表面不受损:机柜表面相当于设备华丽的外衣.如果设备表面受损,一方面客户会认为施工质量低劣,影响工程满意度和工程验收;另一方面会降低设备的防腐性能;所以在施工过程中必须注意对设备表面的保护。
设备移动安装和操作过程中做好设备表面保护。
例如:施工时应带干净手套接触金属表面、设备工具操作和放置尽量不触及设备表面。
注意防止人体、工具、材料、配件以及其他设备对设备表面造成凹陷、刮痕、污迹和变形等损坏。
B、整齐:设备排列整齐有序,层次分明,无凹凸不齐;无紊乱、无序等现象;同时整齐的布放也便于维护与扩容设备,提高机房空间利用率、利于设备维护等等。
C、牢固:设备安装后保持稳固,不移动、滑动、摇摆和抖动等,能承受一定程度的地震以及较大的外有推力和拉力等外力因素的振荡、推拉而不发生物理位置偏移;在视觉上主要表现为设备各种紧固件螺栓等紧合无隙,设备无倾斜等,达到国家规定的抗震要求。
D、便于维护及扩容:设备安装方便、快捷和高质就是效率高的体现。
在安装设备时应统一规划机柜的摆放位置,走线方式等等,不能只考虑当时施工方便,要便于今后的扩容和维护。
对于一个设备的安装一定要有一个长期与整体的观念。
E、设备的防鼠:通信设备运行要求安全不间断,所以在设备生产设计时必须做好各类设备线缆等防护设计。
机房环境中容易出现老鼠窜入设备内部,咬坏通信线缆或排泄尿液,导致设备电源故障等事故发生,造成严重的经济损失与企业形象的损坏。
为了防止老鼠等小动物进入机柜内部导致事故发生,目前大部分设备都做了防鼠防护设计,通过对线缆出线口等的封闭使老鼠等无法进入设备内部,因设计无法达到效果的可适当采用防火阻燃材料加工使之达到防鼠目的。
F、清洁:设备、配件和线缆等内外清洁、无污渍、无灰尘和杂物等。
这样无论对于设备维护还是设备的保养以及机房的防火等等都是不可或缺的。
第二章信号电缆布放一、要求A、电缆布放不影响扩容:电缆按工程设计给出的布放路由和空间布放;不占用后续或将来扩容线缆的布放路由和空间。
有如行车过程中逆行必将影响道路上其他车辆的正常行驶,容易导致事故或交通堵塞。
电缆布放如影响扩容应立即整改,否则将导致后续设备的安装扩容。
线缆的布放应有一个整体的思路与规划,不能只狭义地只关注本次设备安装。
同时线缆布放要与整个机房的线缆布放原则保持一致:机柜外走线路由、余量等。
B、节约空间:随着网上设备的逐渐增多机房的空间变得越来越紧张;另设备功能的增加也造成机柜内空间的不断减少。
线缆布放应有序,层次分明,合理使用有效空间。
紊乱无序的线缆布放是浪费空间的主要原因。
对于较粗线缆绑扎成矩形;对于较细线缆可以绑扎成圆形;另对于槽道内的线缆为节省空间可以不用绑扎,但一定要按横平竖直的原则布放。
从而保障设备安装和其他线缆布放安装顺利,并方便操作工具或人手的进出和操作。
C、电缆布放不影响维护:电缆布放必须考虑维护操作的方便性。
线缆布放余量不足、布放紊乱等都直接影响设备线缆的维护。
如果不留有合适余量,线缆插头损伤、断裂时将影响维修进度与难度。
如果不留有合适空间,维护时将难以触及维护点或操作过程中容易造成对其他设备线缆的损伤。
线缆布放有序、节约空间、合适的余量是线缆维护的基本保障。
D、光纤保护:光纤具有传输信息量大但又极易损坏的特点,需要对光纤进行加以保护。
光纤的保护主要对光纤进行防压、防拉、防小半径弯曲以及防割等等。
光纤布放应采用单独的路由空间或将光纤布放在最外层(或无压力层),同时设备外布放应加波纹管或缠绕管。
光纤布放必须有余量(可保证光纤在稍微拉动时不会拉伤),光纤拐弯时半径应大于4CM(半径小于4CM时光衰太大会影响光信号传送质量)。
光纤与其他物品接触时应设有防割保护,在套管切口处应做防割处理。
光纤绑扎时力度应适中,光纤可在扎扣或缠绕布中滑动。
E、弯曲半径要求:线缆布放需要多处弯曲,线缆拐弯时应保障一定的弯曲弧度。
各种线缆弯曲半径较小时对线缆内传输的信号会造成衰减,从而影响通信质量;同时弯曲半径过小也容易导致线缆被拉伤、压伤,造成事故。
所以通信工程中所有线缆拐弯时不得直角弯折,应做适当的弯曲。
特别对于寒冷地区的电源线、馈线等较粗线缆在布放时一定有留有较大的弯曲半径。
一方面这些线缆在温度较底时易脆,容易断裂;另一方面过小的半径会增加阻抗或信号传输损耗。
F、标签的规范:标签是线缆的身份标识,是提高设备维护效率的重要保障。
规范的标签内容应书写正确、字体清晰容易辨认。
标签粘贴应在容易查阅的地方或规定要求的地方,标签内容应朝向查阅人。
大量标签粘贴时应整齐美观、标签应尽可能保持在同一条水平线上。
不规范的标签可能会造成无法及时定位和排除故障,从而引起较大的经济损失。
G、接头的紧固:线缆是传输信号的载体。
设备与线缆、线缆与线缆之间通过接头连通。
接头的紧固是保障线路通畅的基本要素。
接触不良或不牢固都会引起通信断路、瞬断从而导致通信故障和经济损失。
通信工程中要求对所有线缆进行线路导通测试和线缆接头紧固检查。
第三章终端天线等安装一、原理A、终端、UPS(逆变器)等外壳接地:终端、UPS(逆变器)等外壳需接地。
根据《YDJ26-89通信局站接地设计暂行规定》的要求:机房内通信设备及其供电设备正常不带电的金属部分,进局电缆的保安装置接地端,以及电缆的金属护套均应做保护接地。
终端、UPS等外设的接地是防止设备产生电击危险而作出的安全规定,为了保护人身安全,这一规定需要确保落实。
另从保证整个系统的稳定运行角度考虑,提高系统的安全冗余度。
整个运行系统具有一致的接地参考电位,将保证设备间不存在电位差,以及EMC。
如果设备间存在电位差将影响设备间信号正常传输与系统的稳定运行。
大部分终端、UPS都是交流电设备,该如何进行接地处理呢?终端外壳、UPS(或逆变器)等应与保护地相连:1、终端与服务器采用网络接口采用RJ45头形式,已实现电气隔离,终端和服务器间不要求共地。
2、如与通信设备直连时,与设备的直流保护地相连,断开交流PE线。
3、如不与通信设备直连,但附近有直流保护地排时,与直流保护地排相连。
4、如附近无直流保护地排时,可以接交流PE线,但要保证交流PE线可靠接地。
5、连接方式可以采用多个设备串接或直接用插线板接地,但保证插线板有可靠接地线。
B、天线的避雷保护:1、天线应在避雷针的45度角防护范围内。
2、GPS天馈避雷器(上下两处)安装正确,室内避雷器的被保护端应对着基站,室外避雷器的被保护端应对着GPS天线(有GPS天线时检查)。
天线的避雷是不言而喻的。
特别是对于处于强雷区的省市更应注意对天线的避雷保护。
我们通常所说的避雷其实从原理上来讲应该是引雷。
避雷针为了保护其它设备,把雷全部引到自己身上,然后释放到大地。
可以说避雷针是名符其实的舍己为人英雄!避雷中有一个重要的环节就是接地。
无论是避雷针、避雷器都要接地。
同时这个接地应属于室外接地的一部分,不能将其与室内接地系统连在一起(虽然最终在地网中是连在一起的,这个意义是不一样的)。
C、天线间防止干扰:1、全向天线的主分集天线水平间距要求:M900应不小于4m;M1800应不小于2m。
2、单极化定向天线的主分集天线水平间距要求:M900不小于4m;M1800不小于2m。
3、装在同一根天线支架上的两定向天线的垂直间距应不小于0.5m。
在移动通信系统中,天线的作用就是建立各无线电话之间的无线传输线路。
为了保证基站与业务区域内的移动站之间的通信,在该业务区域内,无线电波的能量应尽可能的均匀辐射,并且天线增益应尽可能高。
无论是全向、定向天线,还是单极化、双极化天线,避免天线间的信号干扰是保证信号传输的重要一环。
D、天线安装:1、全向天线应保持垂直,误差应小于±2度。
2、定向天线方位角误差不大于±5度,定向天线倾角误差应不大于±0.5度。
3、全向天线离塔体距离应不小于1.5m;定向天线离塔体距离应不小于1m。
4、馈线最小弯曲半径应不小于馈线直径的20倍。
天线的方向性是指天线向一定方向辐射电磁波的能力。
对于接收天线而言,方向性表示天线对不同方向传来的电波所具有的接收能力。
天线的方向性的特性曲线通常用方向图来表示.方向图可用来说明天线在空间各个方向上所具有的发射或接收电磁波的能力。
天馈设备是蜂窝系统中空中接口实现的重要环节,其工程设计、工程施工的质量直接关系到整个系统工作性能的优劣。
天馈设备的安装是基站收发信台安装中工程量最大的部分,一般占整个基站收发信台安装调测工程近70%的时间,它涉及天线的安装,馈线的布放,避雷系统的安装及跳线的连接等。
因安装环境和采用的天线不同,在安装方法和工序上有所不同,安装督导应根据机柜的工程设计文件、安装人员的人数、安装环境和天线类型灵活掌握,合理安排。
在整个天馈设备的安装过程中,特别是天线的安装,安装人员的安全应引起高度重视,并落实相关安全措施。
第四章电源、接地一、原理A、电源线、地线满足线径要求:我们为什么要关注电源线、地线的线径呢?只要是电源线,能传输电流就行了吗?我们考虑线缆的线径主要是基于线径不一样,其所能承受的电流量也不同。
比方说一条四车道的路上并排行驶八辆车,必然会造成堵车。
如线径过细,线缆就会产生大量的热量,导致安全隐患。
对于地线还有一点,如果地线线径不够,当遭受强大的冲击电流时将不可能及时将大电流泄放掉从而损坏设备。
那么该如何计算直流电源母线的截面积呢?目前计算电源线径方法有压降法和发热法。
下面我们介绍压降法:我们知道物理学中,直流电路最基本的描述应是欧姆定律,即:U=I R其中△U指电流经过导体产生的压降,I指流经导体的电流,R指导体电阻R=ρ LS =LK S式中S是导体截面积,L是导体长度,ρ是导体电阻率,K=1ρ,是导体电导率(或称导电系数),那么根据以上可知,导体的截面积:S=I L K U对于使用直流馈电的通信设备,将其应用到直流电源母线的设计中,就可以计算出母线的截面积,S——直流馈电通信设备电源母线的截面积;I ——流经母线的最大电流,即设备最大耗电电流;K——母线材料导电系数,对于铜质导线,K=57,对于铝质导线,K=34;△U——母线上的电压降。
