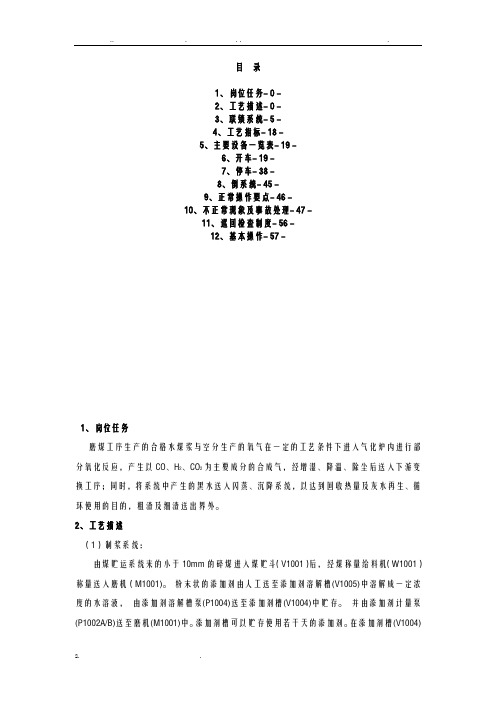

.. . . . .目录1、岗位任务- 0 -2、工艺描述- 0 -3、联锁系统- 5 -4、工艺指标- 18 -5、主要设备一览表- 19 -6、开车- 19 -7、停车- 38 -8、倒系统- 45 -9、正常操作要点- 46 -10、不正常现象及事故处理- 47 -11、巡回检查制度- 56 -12、基本操作- 57 -1、岗位任务磨煤工序生产的合格水煤浆与空分生产的氧气在一定的工艺条件下进入气化炉内进行部分氧化反应，产生以CO、H2、CO2为主要成分的合成气，经增湿、降温、除尘后送入下游变换工序；同时，将系统中产生的黑水送入闪蒸、沉降系统，以达到回收热量及灰水再生、循环使用的目的，粗渣及细渣送出界外。
2、工艺描述（1）制浆系统：由煤贮运系统来的小于10mm的碎煤进入煤贮斗（V1001）后，经煤称量给料机（W1001）称量送入磨机（M1001)。
粉末状的添加剂由人工送至添加剂溶解槽(V1005)中溶解成一定浓度的水溶液，由添加剂溶解槽泵(P1004)送至添加剂槽(V1004)中贮存。
并由添加剂计量泵(P1002A/B)送至磨机(M1001)中。
添加剂槽可以贮存使用若干天的添加剂。
在添加剂槽(V1004)底部设有蒸汽盘管,在冬季维持添加剂温度在20--30℃，以防止冻结。
甲醇废水、低温变换冷凝液、循环上水和灰水送入研磨水槽(V1006)，正常用灰水来控制研磨水槽液位，当灰水不能维持研磨水槽(V1006)液位时，才用循环上水来补充。
工艺水由研磨水泵(P1003A/B)加压经磨机给水阀（FV1005）来控制水量送至磨机。
煤、工艺水和添加剂一同送入磨机（M1001）中研磨成一定粒度分布的浓度约60~65%合格的水煤浆。
水煤浆经滚筒筛（S1001）滤去3mm以上的大颗粒后溢流至磨机出料槽(V1003)中，由磨机出料槽泵（P1001）经分流器（V1104）送至煤浆槽（V1101A/B）。
磨机出料槽(V1003)和煤浆槽（V1101A/B）均设有搅拌器(X1001、X1101A/B)，使煤浆始终处于均匀悬浮状态。

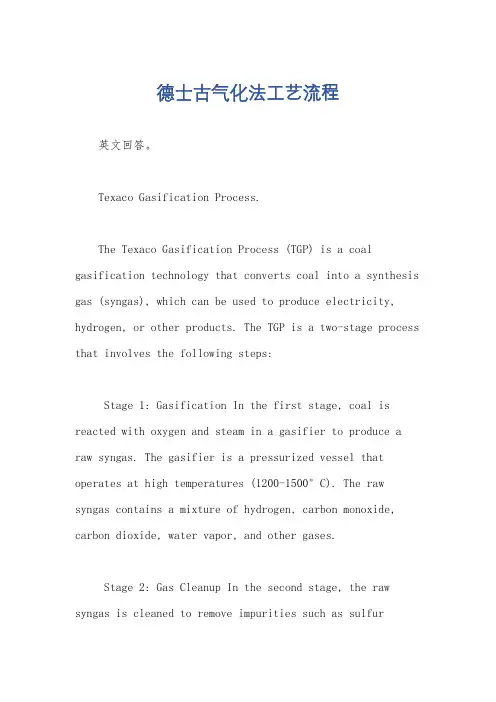

德士古煤气化技术及工艺流程德士古公司Texaco Inc德士古公司1902年成立于美国得克萨斯州的休斯敦，原名为得克萨斯公司，1959年改为Texaco(德士古)。
德士古公司是世界著名的跨国石油公司之一，主要从事石油和天然气的勘探、生产、炼制、运输和销售。
德士古的几个主要子公司情况如下：德士古美国公司(TEXACO U.S.A.)负责在美国的勘探、生产、炼制以及石油和油品的运输和销售。
德士古欧洲公司(TEXACO.EUROPE)负责在欧洲国家的勘探、生产、提炼和销售业务。
德士古中东/远东公司(TEXACO MIDDLE EAST FAR EAST)负责在沙特和印尼及该地区其他一些产油国的原油生产与供应活动。
加德士石油公司(Caltex Petroleum Corp.)负责在亚洲、东非及环太平洋地区55个国家的石油加工和销售业务，是德士古与谢夫隆公司的合资公司，德士古拥有加德士公司50%的股份。
加德士公司的炼油和销售活动遍及60多个国家，主要分布在苏伊士以东地区。
Texaco德士古煤气化技术Texaco-德士古煤气化技术的气化炉主要结构是水煤浆单喷嘴下喷式，大部分是采用水激冷工艺流程，但在IGCC发电项目的，也采用废锅流程。
单炉容量目前最大可达日投煤量2000吨，操作压力大多采4MPa、6.5MPa，少数项目也已达到8.4MPa。
中国引进德士古煤气化技术最早的是山东鲁南化肥厂，于1993年投产，目前已有十来家使用德士古煤气化技术。
有着30年应用经验的德士古煤气化技术在中国应用也十几年了，是较成熟的煤气化技术。
从技术的掌握和操作的熟练，设备的国产化和配套的耐火材料的制造都有较大优势。
德士古煤气化技术的主要优点是水煤浆带来的，即较容易把压力升上去。
如南化的气化炉压力达到了8.4MPa，这样就可能实现不需压缩直接合成甲醇，节省了压缩能耗。
德士古煤气化技术的缺点也跟水煤浆有关，水煤浆中含有40%的水，使它的热值降低。
614操作规程一、岗位任务：本岗位对气化炉排出的黑水进行闪蒸，回收灰水和热量。
二、管辖范围：工段的管辖范围是，V1401—V1408、E1401—E1404、P1411E、P1401、P1402、P1406、P1411、P1412、Q1401、渣池及上述设备相关的管道、阀门、调节阀仪表、电动机和其它各种设备所属附件。
三、开车：大检修后开车：系统机电仪安装检修完毕，吹扫或清洗干净，气密实验、单体试车及全部仪表调试合格后准备开车。
1．启动真空闪蒸系统：在气化炉投料前，启动真空闪蒸系统：a．向E1402、E1403、E1404和P1411E供CW；打开换热器CW进出口阀、排气后关闭排气阀；b．打开DW到V1406的截止阀，向V1406供脱盐水；c．当V 1406液位达到50%时，按泵运行规程启动P1412，LICA1408稳定后投自动；d．打开P1411密封水阀、FI14102前阀、打开LV1409前后截止阀，LICA1409投自动，当液位稳定后，停DW；e．由P1401-3/4向V1404送水；打开P1401出口到V1404截止阀，关闭到S1401的截止阀，建立V1404的上塔液位；f．打开LV1404，当上塔液位达到50%时，打开LV1406；g．V1404下塔液位达到50%时，按运行规程启动P1402，打开LV1407前后阀，关闭导淋阀，打开P1402到S1401的截止阀，手动打开LV1407；f．当V1404上塔液位达到50%且上、下塔液位均稳定后，LICA1406、LICA1407投自动；h．按运行规程启动P1411；i．投用PIC1404/PIC1406，打开PV1404前后截止阀，关闭旁路阀，打开PV1406截止阀，逐渐降PICA1406、PICA1404的设定值，直到PICA1404 -64，24KPaPICA1406 -91，50KPa如果PICA1404压力不正常，通过N3管线上的放空阀吸入空气；或检查LV1405阀位。
德士古水煤浆加压气化技术目录第一章：德士古水煤浆加压气化技术概况第一节：概述第二节：国外开展情况第三节: 国内开展情况第四节：德士古水煤浆加压气化技术有待改良第二章：煤及水煤浆的性质第一节：煤的工业分析和元素分析第二节：煤的工艺性试验第三节：德士古对水煤浆性质的要求第三章：气化原理及操作条件的选择第一节：德士古水煤浆加压气化原理第二节：气化反响条件的选择第四章：德士古水煤浆加压气化工艺流程及主要设备第一节：工艺流程表达第二节：主要设备介绍第五章：开停车方法第一节：原始开车前的检查准备工作第二节：气化炉的烘炉第三节：正常开车第四节：正常停车第五节：紧急停车第六章：正常操作要点第七章：PLC和DCS简介第一节：联锁和可编程控制器〔PLC〕第二节：集中分散控制系统〔DCS〕第八章：一般故障及处理第九章：平安生产第一节：概述第二节：装置设计中的防范措施第三节：平安生产管理第一章德士古水煤浆加压气化技术概况第一节概述****化学工业20万吨/年甲醇工程是新建一套利用神木本地所产烟煤作为原料，经空分、气化、净化、合成等几个化工工序，年产20万吨甲醇的生产装置。
其中气化装置是采用德士古水煤浆加压气化工艺，向甲醇生产制备合格水煤气。
煤气化已有一百多年的开展历史，先后开发了一百多种气化工艺和气化炉型，有工业应用前景的十余种。
煤气化分类无统一规定，最常用的是按原料在气化炉内的移动方式分为固定床、流化床和气流床三种：固定床气化是块煤从炉顶参加，自上而下经历枯燥、干馏、复原、氧化和灰渣层，灰渣最终经灰箱排出炉外；气化剂自下而上经灰渣层预热后进入氧化层和复原层，生成的煤气显热用于煤的干馏和枯燥。
固定床气化的局限性是对床层均匀性和透气性要求很高，要求入炉煤要有一定的粒〔块〕度及均匀性，对煤的机械强度、热稳定性、含碳量、灰熔点、粘结性、结渣性等指标都有比拟严格的限制。
流化床气化是气化剂由炉下部吹入，使细粒煤〔﹤6mm〕在炉内呈并逆流反响，为了维持炉内的“沸腾〞状态并保证不结疤，气化温度应控制在灰软化温度〔T2〕以下，要防止煤颗粒相聚而变大以致破坏流态化，显然不能使用粘结性煤。
目录1、岗位任务............................................................ - 0 -2、工艺描述............................................................ - 0 -3、联锁系统............................................................ - 4 -4、工艺指标........................................................... - 18 -5、主要设备一览表..................................................... - 19 -6、开车............................................................... - 19 -7、停车............................................................... - 37 -8、倒系统............................................................. - 45 -9、正常操作要点....................................................... - 45 -10、不正常现象及事故处理 .............................................. - 47 -11、巡回检查制度...................................................... - 56 -12、基本操作.......................................................... - 56 -1、岗位任务磨煤工序生产的合格水煤浆与空分生产的氧气在一定的工艺条件下进入气化炉内进行部分氧化反应，产生以CO、H2、CO2为主要成分的合成气，经增湿、降温、除尘后送入下游变换工序；同时，将系统中产生的黑水送入闪蒸、沉降系统，以达到回收热量及灰水再生、循环使用的目的，粗渣及细渣送出界外。
德士古水煤浆加压气化技术目录第一章：德士古水煤浆加压气化技术概况第一节：概述第二节：国外开展情况第三节: 国内开展情况第四节：德士古水煤浆加压气化技术有待改良第二章：煤及水煤浆的性质第一节：煤的工业分析和元素分析第二节：煤的工艺性试验第三节：德士古对水煤浆性质的要求第三章：气化原理及操作条件的选择第一节：德士古水煤浆加压气化原理第二节：气化反响条件的选择第四章：德士古水煤浆加压气化工艺流程及主要设备第一节：工艺流程表达第二节：主要设备介绍第五章：开停车方法第一节：原始开车前的检查准备工作第二节：气化炉的烘炉第三节：正常开车第四节：正常停车第五节：紧急停车第六章：正常操作要点第七章：PLC和DCS简介第一节：联锁和可编程控制器〔PLC〕第二节：集中分散控制系统〔DCS〕第八章：一般故障及处理第九章：平安生产第一节：概述第二节：装置设计中的防范措施第三节：平安生产管理第一章德士古水煤浆加压气化技术概况第一节概述****化学工业20万吨/年甲醇工程是新建一套利用神木本地所产烟煤作为原料，经空分、气化、净化、合成等几个化工工序，年产20万吨甲醇的生产装置。
其中气化装置是采用德士古水煤浆加压气化工艺，向甲醇生产制备合格水煤气。
煤气化已有一百多年的开展历史，先后开发了一百多种气化工艺和气化炉型，有工业应用前景的十余种。
煤气化分类无统一规定，最常用的是按原料在气化炉内的移动方式分为固定床、流化床和气流床三种：固定床气化是块煤从炉顶参加，自上而下经历枯燥、干馏、复原、氧化和灰渣层，灰渣最终经灰箱排出炉外；气化剂自下而上经灰渣层预热后进入氧化层和复原层，生成的煤气显热用于煤的干馏和枯燥。
固定床气化的局限性是对床层均匀性和透气性要求很高，要求入炉煤要有一定的粒〔块〕度及均匀性，对煤的机械强度、热稳定性、含碳量、灰熔点、粘结性、结渣性等指标都有比拟严格的限制。
流化床气化是气化剂由炉下部吹入，使细粒煤〔﹤6mm〕在炉内呈并逆流反响，为了维持炉内的“沸腾〞状态并保证不结疤，气化温度应控制在灰软化温度〔T2〕以下，要防止煤颗粒相聚而变大以致破坏流态化，显然不能使用粘结性煤。
德士古水煤浆加压气化技术德士古水煤浆加压气化技术是一种将水和煤混合制成煤浆，然后用高压气化的方法将其转化为可燃气体的技术。
这种技术具有高效、环保、节能等优点，是中国能源行业的一种重要技术。
德士古水煤浆加压气化技术最早是在20世纪七十年代由德国士古公司开发的。
这种技术可以有效地将具有低质、高湿度、高灰、高硫的煤转化为具有高热值、低污染的气体，适用于许多工业用途，如化肥生产、城市燃气供应和发电等领域。
德士古水煤浆加压气化技术的主要工艺流程包括煤浆制备、加压气化、气体制取、洗涤和废水处理等过程。
具体来说，首先通过粉碎和磨煤技术将煤转化为适合水煤浆制备的小颗粒，然后将煤浆加压进入气化炉，使用高压氧气进行气化，将煤转化为气体。
在气化过程中，产生的高温和高压使得煤中的气态、液态和固态化合物分解，生成一种称为合成气的气体，包括氢气、一氧化碳和少量二氧化碳等。
接下来，通过一系列的升压、冷却和过滤等处理步骤将合成气中的污染物和杂质去除，使其达到燃烧要求，并且可以作为城市燃气或者发电等用途。
与传统的气化技术相比，德士古水煤浆加压气化技术具有以下几个重要的优点：一、高效、节能。
因为可以将煤浆气化成为完全燃烧的气体，其能量利用率高达85%以上，比传统的煤炭燃烧技术高出约三分之一，有利于提高能源利用效率和降低排放污染；二、环保、减排。
与传统煤炭燃烧技术相比，德士古水煤浆加压气化技术的排放主要为CO2、H2O和NOX等低污染物，几乎不产生煤灰和煤渣等废弃物，对环境污染小，也降低了煤炭产业的二氧化碳排放；三、适用性广泛。
德士古水煤浆加压气化技术对煤炭的适应性强，可以利用各种不同种类的煤进行气化，包括低质煤、高灰煤等煤种，有利于煤炭产业的利用；四、可持续性、发展性。
德士古水煤浆加压气化技术具有较好的可持续性和发展性，可以配套使用风力、太阳能等可再生能源，增加可再生能源的利用比例，有利于推进能源结构转型升级。
总之，德士古水煤浆加压气化技术技术是一种可持续性、高效率、环保的煤炭转化技术，在中国能源产业的广泛推广和应用有极为重要的意义和实际价值。
614操作规程
一、岗位任务：
本岗位对气化炉排出的黑水进行闪蒸，回收灰水和热量。
二、管辖范围：
工段的管辖范围是，V1401—V1408、E1401—E1404、P1411E、P1401、P1402、P1406、P1411、P1412、Q1401、渣池及上述设备相关的管道、阀门、调节阀仪表、电动机和其它各种设备所属附件。
三、开车：
大检修后开车：
系统机电仪安装检修完毕，吹扫或清洗干净，气密实验、单体试车及全部仪表调试合格后准备开车。
1．启动真空闪蒸系统：
在气化炉投料前，启动真空闪蒸系统：
a．向E1402、E1403、E1404和P1411E供CW；打开换热器CW进出口阀、排气后关闭排气阀；
b．打开DW到V1406的截止阀，向V1406供脱盐水；
c．当V 1406液位达到50%时，按泵运行规程启动P1412，LICA1408稳定后投自动；
d．打开P1411密封水阀、FI14102前阀、打开LV1409前后截止阀，LICA1409投自动，当液位稳定后，停DW；
e．由P1401-3/4向V1404送水；打开P1401出口到V1404截止阀，关闭到S1401的截止阀，建立V1404的上塔液位；
f．打开LV1404，当上塔液位达到50%时，打开LV1406；
g．V1404下塔液位达到50%时，按运行规程启动P1402，打开LV1407前后阀，关闭导淋阀，打开P1402到S1401的截止阀，手动打开LV1407；
f．当V1404上塔液位达到50%且上、下塔液位均稳定后，LICA1406、LICA1407投自动；
h．按运行规程启动P1411；
i．投用PIC1404/PIC1406，打开PV1404前后截止阀，关闭旁路阀，打开PV1406截止阀，逐渐降PICA1406、PICA1404的设定值，直到
PICA1404 -64，24KPa
PICA1406 -91，50KPa
如果PICA1404压力不正常，通过N3管线上的放空阀吸入空气；或检查LV1405阀位。
V1405液位达到50%时，打开LV1411前后截止阀，LI1411投自动；
当V1404上塔压力稳定后，停止吸入空气，关闭第二道给气阀后，关闭排气阀；
打开LV1408前后截止阀，关闭旁路阀，LICA1408投自动设定50%；
j．确认P1402泵送水S1401后，启动P1409加絮凝剂（开车前溶好物料）；
k．确认P1406向气化炉供水后，启动P1410给P1406入口管线加分散剂；
l．打开P1502给V1408供水截止阀（两道阀，第一道位于P1502出口，第二道位于614框架E1401东北侧）；
2．接通黑回管线
气化炉压力达到1MPa时，QWBD从E1302切到V1401，按正常路线运行，其流程如下：
F1301-FV1312-V1401-V1402-V1404-P1402-S1401
a．打开FV1312后去V1401黑水管线总阀；
b．打开PV1401前后截止阀，手动打开PV1401，随着气化炉压力升高，慢慢关闭PV1401，PICA1401达到5.0MPAG后投自动；
c．打开LV1403前截止阀，当V1401达到50%时，手动打开LV1403，液位稳定后LICA1403投自动；
d．逐步提高PICA1405的设定值，使QWBD全导入V1401；
e．QWBD全导入V1401后，关闭QWBD到E1302的截止阀，手动打开PV1405进行泄压，到常压后打开原水阀，冲洗开工管线，冲洗完毕后，关闭原水阀，冬季还须从PV1405后导淋排水防冻；
3．接通闪蒸汽管线
在V1401接受QWBD前，用N3置换闪蒸汽管线，以下a-c应在3步之前完成；
a．ABC汽提塔C1501已投用；
b．打开PV1402前后阀，手动打开PV1402及放空阀；
c．打开N3截止阀，置换V1401顶闪蒸汽管线，重复升压卸压几次，完成氮置换，关闭给氮阀，打开PV1402后阀，关闭放空阀，PICA1402为0．8时投自动；
d．V1401接受QWBD后闪蒸汽通过PV1402送到C1501；
e．打开LV1404前后阀，投运LICA1404；
f．V1402液位达到50％时，打开LV1405前后阀并投自动，同时确认LV1405后去S1401的阀门关闭，去V1404上塔的阀门打开；
4．接受25工段冷凝液
系统运转正常后，开始接受25工段冷凝液，缓慢打开入V1401截止阀，同时调整。
相关参数到正常。
5．打开高压冲洗水总阀，并联系仪表人员投用各液位计，压力计，流量计冲洗水；四、停车
长期停车
a．气化炉黑水由614切往E1302，打开去E1302球阀，关闭去PV1401球阀；
b．联系双甲车间，关闭25工段入V1401截止阀（检修进人时必须加盲板）；
c．关闭P1502到V1408两道截止阀；
d．关闭高压冲洗水总阀，并联系仪表人员关闭各液位计，压力计，流量计冲洗水
e．逐渐打开LV1403,降低V1401液位，并缓慢打开PV1402泄压，同时打开PV1401对管线进行泄压，压力至正常后关闭PV1401,PV1402及后阀,LV1403；
f．关闭V1402喷淋水，逐渐打开LV1405, 降低V1402液位，并关闭LV1405；
g．气化炉供水由P1406切为原水后，停P1410泵，停送分散剂，停P1406泵并断电，关闭V1408进水，关闭P1502到V1408两道阀，打开P1406出口导淋，进行排水；
h．停真空闪蒸系统：
①按规程停真空泵P1411；
②排完V1405液位，关闭LV1411
③打开V1404顶部N3第二道阀及导淋，吸入空气，打开PCV1406吸入空气至
V1404压力到常压；
④停P1401供水，排完上塔液位，降低下塔液位后按规程停P1402；
⑤降低V1406液位，按规程停P1412，并打开泵出口导淋排水；
i．打开PCV1402前放空，通N3置换V1401至合格；
j．打开V1401,V1402,V1404上下塔底部导淋排水；
k．联系电气，现场所有机泵断电；
短期停车
1．按长期停车a-g步骤进行；
2．真空闪蒸系统继续保持运行；
五、正常维护
a．严禁V1401,V1402,V1408超压，满液；
b．避免P1406出口压力大幅波动；
c．气化炉供水切换应缓开缓关，严禁快速操作，以防E1401封头泄漏；
d．避免V1406满液，以防真空闪蒸系统紊乱；
六、异常现象处理
1．V1401超压：
PCV1402阀卡联系仪表检查处理
13工段排水量过大调整排水量至正常
25工段（LV2504）排水量过大 a.调整P1501出口阀；
b.联系双甲车间调整系统压力；
c.联系双甲车间调整P2501送水量；
2．PICA1409压力波动大a检查P1406泵入口压力是否低于规定压力，
并及时清虑网；
b.检查13工段供水是否异常波动，并及时调
整到稳定；
3．LCV1405后弯头磨漏a．13工段黑水由PCV1401切换至E1302；
b．联系双甲车间停送二期供水，现场关闭
入V1401截止阀；
c．V1401、V1402降压至常压，罐内通N3
置换，合格后关闭LV1405；
d．补焊漏点或更换弯头；
e．完毕后按开车程序的相应步骤投用；
4．其它异常现象
详见一期14工段操作规程。
