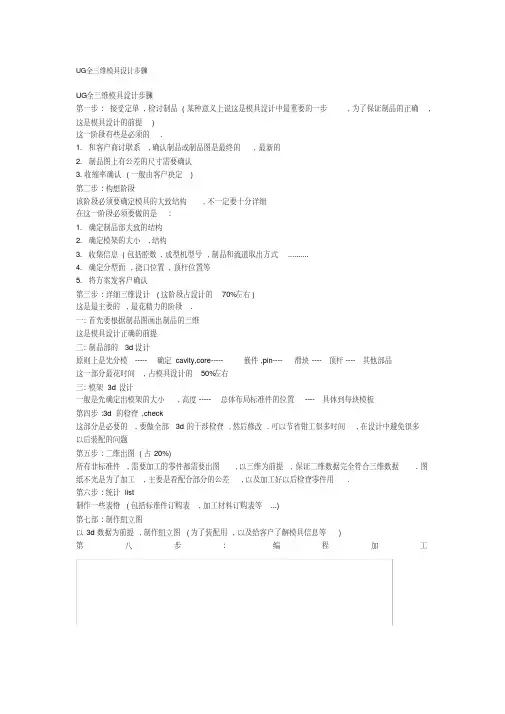

UG 模具设计流程

UG模具设计入门_UG是一款强大的三维建模软件，被广泛应用于模具设计领域。

模具设计是指根据产品的形状和结构特点，设计出满足产品加工需要的模具，主要包括注塑模具、压铸模具、挤出模具等。

UG软件具有直观的界面和丰富的功能，可以辅助设计师进行模具的三维建模、优化、分析和加工，提高模具设计效率和质量。

本文将介绍UG模具设计的基本流程和常用功能。

一、UG模具设计的基本流程产品导入：将需要设计模具的产品导入到UG软件中。

UG软件支持多种文件格式的导入，如STP、IGS、X_T等。

导入后，可以根据产品的形状和特点进行后续的模具设计。

模具基体设计：根据产品的外形和结构特点，设计模具的基体结构。

模具基体是模具的基本组成部分，通常由模座、模架和模板等零件组成。

在UG软件中，可以使用拉伸、旋转、倒角等功能进行模具基体的建模。

模具零件设计：根据产品的加工要求和模具基体的形状，设计模具的零件。

模具零件通常分为模芯、模板、导柱、顶针等，根据需求设计相应的零件结构。

在UG软件中，可以使用切割、平移、延伸等功能对模具零件进行建模。

模具装配设计：将模具的各个零部件进行装配，形成完整的模具结构。

在UG软件中，可以使用装配功能将模具的零件进行组合，并设置合适的连接方式和约束条件。

模具分析：对设计好的模具进行分析，检查其结构的合理性和可行性。

UG软件提供了模具分析的功能，可以对模具进行强度分析、碰撞检测等，以确保模具的稳定性和安全性。

二、UG模具设计的常用功能UG软件提供了丰富的功能，可以辅助模具设计师完成模具设计。

以下是UG模具设计中常用的功能：1.三维建模功能：UG软件支持多种建模方式，如拉伸、旋转、倒角、平移等，可以根据需要快速建立模具的基体和零部件。

3.功能造型功能：UG软件具有功能造型功能，可以对模具进行形式的优化和调整，以提高产品的加工性能和外观质量。

4.结构分析功能：UG软件提供结构分析功能，可以对模具进行强度分析和碰撞检测，以确保模具的稳定性和安全性。

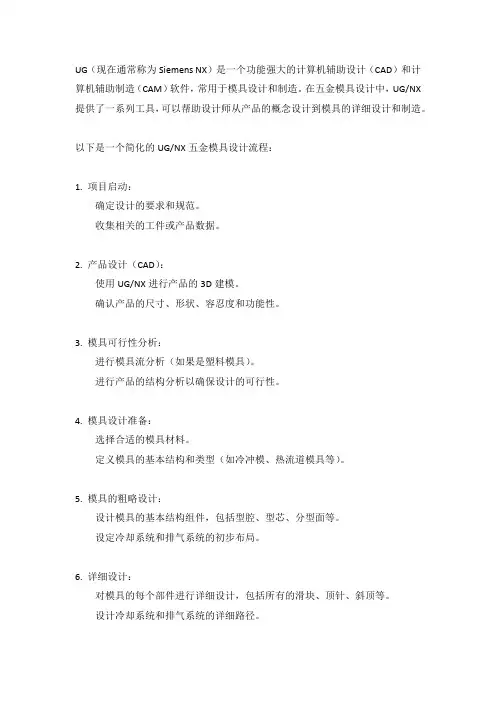

UG（现在通常称为Siemens NX）是一个功能强大的计算机辅助设计（CAD）和计算机辅助制造（CAM）软件，常用于模具设计和制造。

在五金模具设计中，UG/NX 提供了一系列工具，可以帮助设计师从产品的概念设计到模具的详细设计和制造。

以下是一个简化的UG/NX五金模具设计流程：1. 项目启动：确定设计的要求和规范。

收集相关的工件或产品数据。

2. 产品设计（CAD）：使用UG/NX进行产品的3D建模。

确认产品的尺寸、形状、容忍度和功能性。

3. 模具可行性分析：进行模具流分析（如果是塑料模具）。

进行产品的结构分析以确保设计的可行性。

4. 模具设计准备：选择合适的模具材料。

定义模具的基本结构和类型（如冷冲模、热流道模具等）。

5. 模具的粗略设计：设计模具的基本结构组件，包括型腔、型芯、分型面等。

设定冷却系统和排气系统的初步布局。

6. 详细设计：对模具的每个部件进行详细设计，包括所有的滑块、顶针、斜顶等。

设计冷却系统和排气系统的详细路径。

确定并设计浇口系统（对于塑料模具）。

使用UG/NX中的工具对模具部件进行详细建模。

7. 模具组装和检查：在UG/NX中组装模具部件，确保所有部件能够正确匹配。

检查模具设计中的干涉和运动仿真。

8. 模具制造准备：使用UG/NX的CAM功能生成数控编程用于模具制造。

准备所需的工具路径和机床。

9. 模具制造：根据UG/NX中生成的数控编程数据，使用CNC机床加工模具。

完成模具的加工、装配和调试。

10. 模具测试：进行模具试模，检查和验证产品的尺寸和质量。

如果有必要，根据试模结果调整模具设计。

11. 交付和生产：将最终模具交付给客户或用于生产线。

在整个设计和制造过程中，需要频繁地进行沟通和协作，以确保模具设计满足功能性、生产效率和成本效益。

此外，可能还需要根据实际情况和问题对设计进行迭代和优化。

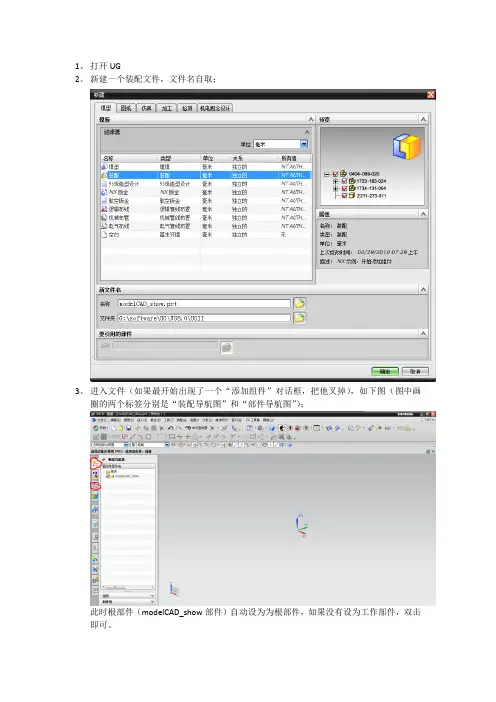

1、打开UG2、新建一个装配文件，文件名自取；3、进入文件（如果最开始出现了一个“添加组件”对话框，把他叉掉），如下图（图中画圈的两个标签分别是“装配导航图”和“部件导航图”）；此时根部件（modelCAD_show部件）自动设为为根部件，如果没有设为工作部件，双击即可。

4、在根部件下建立上模和下模：在菜单栏中的“装配”->“组件”->“新建部件”，出现“新建”对话框（下左图），输入文件名“shangmo.prt”，点击“确定”，弹出“新建部件”对话框（下右图），注意图中圈的复选框，要选为“模型（“model”）”，不然会出错。

点击确定即可：同理插入“xiamo.prt”部件，最后的装配导航图如下：5、在已建立的上模部件中的零件将“shangmo”选为工作部件（双击，或者右键点击“设为工作部件”），利用步骤4的方法创建上模板、凸模固定板、卸料板和凸模。

同理，创建下模的零件下模板、凹模和螺钉，如下图（灰色部分因为不是工作部件而变成灰色）：、6、设置尺寸参数：将根部件设为工作部件，在菜单“工具”->“表达式”打开“表达式对话框”，在名称和公式中分别输入变量的名称和数值，点击应用，添加变量，共添加以下变量。

如下图：L、B分别表示卸料板（同时也是凹模座、凸模固定板）的长、宽。

WAI_L、WAI_B分别指上模板和下模板的长、宽H1 、H2、HC、H3、H4、H5分别指上模板板厚、凸模固定板厚度、弹簧间隙、卸料板的厚度、凹模座厚度和下模板的厚度t指料厚7、绘制草图：将根部件设为工作部件，添加一个“caotu.prt”部件，再将“caotu”部件设为工作部件，绘制草图，如下图：图中三个圆分别表示（从外到里）零件尺寸、凹模尺寸和凸模尺寸。

（注：UG中自动生成的尺寸不算约束尺寸，只有手动标注或者手动改过的尺寸才是约束尺寸，否则这个尺寸在表达式对话框中看不到。

）退出草图，“工具”->“表达式”进入表达式菜单，添加如下变量其中，D为零件的标准直径，最小偏差是指零件允许的最小偏差，间隙是指凸模与凹模的最佳间隙。

分型的详细过程
·项目初始化
·设置模具坐标系（模具坐标系统的XC-YC平面必须定义在动模和定模接触面上，ZC轴正方向指向塑料熔体注入模具主流道的方向上）
·设置收缩率（由于塑料的热胀冷缩大于金属模具的热胀冷缩，所以冷却成型后的产品尺寸将会略小于模具型腔的相应尺寸，因此模具设计时模腔的尺寸要求略大于产品的相应尺寸以补
偿金属模具型腔与塑料熔体的热胀冷缩差异）
·定义模坯尺寸
·补破孔（当自动生成的曲面不适用时，人工创建自由曲面修补面）
·创建分型线
·编辑分型线（用过渡对象分割分型线
·创建分型面。

·创建型芯和行腔区域。

·创建型芯和行腔镶件。

图4-7说明了分型的详细流程。

图4-7 分型流程。

ug注塑模具设计流程UG注塑模具设计流程是指在UG软件中进行注塑模具设计的一系列步骤和方法。

注塑模具设计是制造塑料制品的重要工艺之一，通过UG软件进行模具设计可以提高设计效率和制造质量。

下面将详细介绍UG注塑模具设计流程。

一、模具设计准备阶段在进行UG注塑模具设计之前，需要进行一些准备工作。

首先，需要收集相关的产品设计资料，包括产品图纸、尺寸要求、材料要求等。

其次，需要了解注塑工艺的基本知识，包括塑料的熔融流动特性、注塑机的工作原理等。

最后，需要对模具设计的要求进行分析和评估，确定设计目标和设计要求。

二、模具设计方案确定在进行UG注塑模具设计时，需要根据产品的要求和设计目标，确定合适的设计方案。

通常可以采用以下几种方式进行模具设计方案确定：根据产品的几何形状选择合适的模具类型；根据产品的尺寸和材料要求确定模具的结构和尺寸；根据产品的特殊要求选择合适的模具配件和辅助设备。

三、模具三维建模在UG软件中进行模具设计时，首先需要进行三维建模。

通过三维建模可以还原产品的几何形状，确定模具的结构和尺寸。

在进行模具三维建模时，可以使用UG软件提供的各种建模工具和功能，如绘制、修剪、拉伸、倒角等。

通过不断调整和优化模具的三维模型，可以得到满足产品要求的模具设计方案。

四、注塑工艺分析在进行UG注塑模具设计时，需要进行注塑工艺分析。

通过注塑工艺分析可以评估模具的可制造性和工艺性，确定注塑过程的参数和工艺要求。

注塑工艺分析可以通过UG软件中的模流分析工具进行，通过模流分析可以模拟注塑过程中的熔融流动、充填、冷却等过程，评估模具的充填性能和冷却效果，优化模具设计。

五、模具细节设计在进行UG注塑模具设计时，需要进行模具的细节设计。

模具的细节设计包括模具的分型面设计、模腔和模芯的设计、冷却系统的设计、顶出机构的设计等。

在进行模具细节设计时，需要考虑模具的可制造性、可装配性和可维修性，同时还需要考虑产品的要求和工艺的要求。

通过UG软件提供的各种设计工具和功能，可以方便快捷地完成模具的细节设计。

模具设计UG工程图全部教程一、简介模具是工业制造中广泛应用的一种工具，用于在工业生产中制造各种产品。

UG软件是一款专业的三维设计和工程分析软件，可以用于进行模具设计和工程图绘制。

本教程将介绍使用UG软件进行模具设计和绘制工程图的全部流程和操作方法。

二、模具设计基础在进行模具设计之前，需要了解一些基础知识和概念。

1. 模具种类模具可以分为冲压模具、塑料模具、铸造模具等多种类型。

不同种类的模具在设计和工程图绘制时有一些差异，需要根据具体情况选择合适的方法。

2. 模具零件模具由多个零件组成，如模具腔、模具芯、顶针、滑块等。

在设计过程中，需要根据产品要求和生产工艺选择合适的零件来组成模具。

3. 模具尺寸和公差模具设计中的尺寸和公差是非常重要的，它们直接影响着产品的质量和使用效果。

需要根据产品要求和工艺条件来确定模具的尺寸和公差。

三、UG模具设计流程UG软件是一款功能强大的三维设计软件，它提供了丰富的工具和功能，能够帮助工程师进行高效的模具设计和工程图绘制。

以下是一个基本的UG模具设计流程：1.创建新模型：使用UG软件创建一个新的模型文件，确定模具的整体形状和尺寸。

2.绘制模具零件：根据模具的构造和设计要求，使用UG软件绘制各个模具零件，如模具腔、模具芯等。

3.组装模具零件：将各个模具零件按照设计要求进行组装，确保它们能够正确地配合和运动。

4.添加标注和公差：根据产品要求和设计要求，对模具进行标注和添加公差，以确保模具满足产品的质量要求。

5.创建工程图：使用UG软件创建模具的工程图，包括三视图、剖视图、放样图等，以便更好地理解模具的结构和尺寸。

四、UG模具设计的常用功能UG软件提供了许多功能，可以帮助工程师更方便地进行模具设计和工程图绘制。

以下是一些常用的功能：1. 实体建模UG软件提供了实体建模功能，可以用于绘制模具的三维模型。

通过添加、修剪、旋转等操作，可以快速而准确地绘制模具的形状和尺寸。

2. 装配UG软件的装配功能可以帮助工程师将模具的各个零件进行组装，确保它们在实际使用中能够正确地配合和运动。

分型的详细过程
·项目初始化
·设置模具坐标系（模具坐标系统的XC-YC平面必须定义在动模和定模接触面上，ZC轴正方向指向塑料熔体注入模具主流道的方向上）
·设置收缩率（由于塑料的热胀冷缩大于金属模具的热胀冷缩，所以冷却成型后的产品尺寸将会略小于模具型腔的相应尺寸，因此模具设计时模腔的尺寸要求略大于产品的相应尺寸以补
偿金属模具型腔与塑料熔体的热胀冷缩差异）
·定义模坯尺寸
·补破孔（当自动生成的曲面不适用时，人工创建自由曲面修补面）
·创建分型线
·编辑分型线（用过渡对象分割分型线
·创建分型面。

·创建型芯和行腔区域。

·创建型芯和行腔镶件。

图4-7说明了分型的详细流程。

图4-7 分型流程
在这一学年中，不仅在业务能力上，还是在教育教学上都有了一定的提高。

金无足赤，人无完人，在教学工作中难免有缺陷，例如，课堂语言平缓，语言不够生动，理论知识不够，教学经验不足，组织教学能力还有待提高。

在今后的工作中，我将更严格要求自己，努力工作，发扬优点，改正缺点。

1、打开UG2、新建一个装配文件，文件名自取；3、进入文件（如果最开始出现了一个“添加组件”对话框，把他叉掉），如下图（图中画圈的两个标签分别是“装配导航图”和“部件导航图”）；此时根部件（modelCAD_show部件）自动设为为根部件，如果没有设为工作部件，双击即可。

4、在根部件下建立上模和下模：在菜单栏中的“装配”->“组件”->“新建部件”，出现“新建”对话框（下左图），输入文件名“shangmo.prt”，点击“确定”，弹出“新建部件”对话框（下右图），注意图中圈的复选框，要选为“模型（“model”）”，不然会出错。

点击确定即可：同理插入“xiamo.prt”部件，最后的装配导航图如下：5、在已建立的上模部件中的零件将“shangmo”选为工作部件（双击，或者右键点击“设为工作部件”），利用步骤4的方法创建上模板、凸模固定板、卸料板和凸模。

同理，创建下模的零件下模板、凹模和螺钉，如下图（灰色部分因为不是工作部件而变成灰色）：、6、设置尺寸参数：将根部件设为工作部件，在菜单“工具”->“表达式”打开“表达式对话框”，在名称和公式中分别输入变量的名称和数值，点击应用，添加变量，共添加以下变量。

如下图：L、B分别表示卸料板（同时也是凹模座、凸模固定板）的长、宽。

WAI_L、WAI_B分别指上模板和下模板的长、宽H1 、H2、HC、H3、H4、H5分别指上模板板厚、凸模固定板厚度、弹簧间隙、卸料板的厚度、凹模座厚度和下模板的厚度t指料厚7、绘制草图：将根部件设为工作部件，添加一个“caotu.prt”部件，再将“caotu”部件设为工作部件，绘制草图，如下图：图中三个圆分别表示（从外到里）零件尺寸、凹模尺寸和凸模尺寸。

（注：UG中自动生成的尺寸不算约束尺寸，只有手动标注或者手动改过的尺寸才是约束尺寸，否则这个尺寸在表达式对话框中看不到。

）退出草图，“工具”->“表达式”进入表达式菜单，添加如下变量其中，D为零件的标准直径，最小偏差是指零件允许的最小偏差，间隙是指凸模与凹模的最佳间隙。
