切纸机及三面切书机结构与性能分析

化． 整个生产 线只 需两个 人 ． 操作可 以十 分轻 松而流 畅地 完 成 。 大提 高 了切 纸机 的综 合 效 率 ． 可 降 低 劳动 强 大 还
度。 另外 对切 纸机 的安全 保 障 、 切精 度及 精 度保 持 ． 裁 零
部 件 的使 用寿 命及 主 要零 部件 的装卸 及维 修 的便 捷 ． 如 切 刀等零部 件都有创 新 ． ：①切纸机 的安全系统 采用 多 如 回路红 外光 电保护 ． 手 同步 按钮 。 双 刀体 防跌 落安全 电子
锁 ． 切过 载保 护 、 封 闭 的防护 罩 ． 人 身和机 器 全 方 裁 全 对
面 的安 全保护 。 ②切纸机 可 实现 系统故障诊 断 、 机械 系统
保 养记录 表 和维修 记 录 （ 括 刀 的变动 和夹 紧 力 ） ⑨提 包 。
高工作 台的技 术水 平 ． 包括达到耐 用和 永不 生锈 的 目的。 ④通 过微 机 处
服务 ． 成为 印刷 、 出版 、 造纸 、 包装 装璜 、 品、 食 橡胶 、 塑料 、 皮 革 、 材 、 织 、 合金 板 材等 各行 各 业 的裁切 通 用设 木 纺 铝 备。 三面切 书机主 要作 为装订 生产线 的组成部分 。
算机 对 各种执 行部 件进 行监控 和调 整 ． 同时可 预置参 数 ． 实 行计 算机控 制下 的 自动调整 大大 缩短 了辅助 时间并保
全保 护系统 ：③提 高机械耐 用性和 可靠性 ． 具备提 供配备
下列 几 个主 要部 件 组成 ： 切刀 、 切杆 、 切纸 台、 规 、 挡 侧 后
纸 规及 压纸 器 、 座 。 刀 是切 纸机 的重要 部件 ． 刀又 机 切 切 长 又重 ． 处于 机器 的前 方 ． 固定 在 刀架 上 ． 当它 向底座 移

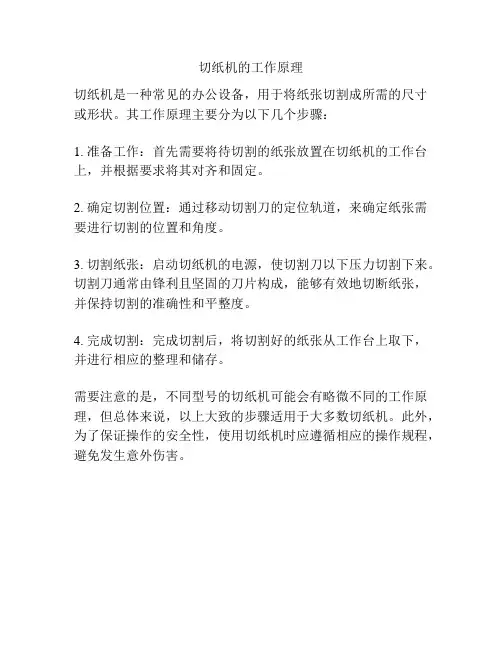

切纸机的工作原理
切纸机是一种常见的办公设备，用于将纸张切割成所需的尺寸或形状。

其工作原理主要分为以下几个步骤：
1. 准备工作：首先需要将待切割的纸张放置在切纸机的工作台上，并根据要求将其对齐和固定。

2. 确定切割位置：通过移动切割刀的定位轨道，来确定纸张需要进行切割的位置和角度。

3. 切割纸张：启动切纸机的电源，使切割刀以下压力切割下来。

切割刀通常由锋利且坚固的刀片构成，能够有效地切断纸张，并保持切割的准确性和平整度。

4. 完成切割：完成切割后，将切割好的纸张从工作台上取下，并进行相应的整理和储存。

需要注意的是，不同型号的切纸机可能会有略微不同的工作原理，但总体来说，以上大致的步骤适用于大多数切纸机。

此外，为了保证操作的安全性，使用切纸机时应遵循相应的操作规程，避免发生意外伤害。

切纸机机操作指引导语：切纸机是一种用于切割纸张的常见办公设备。

正确操作切纸机能够提高工作效率，确保安全，保证切割出的纸张整齐，是每个办公人员都要学会的基本技能。

本文将为您详细介绍切纸机的操作指引，希望能够帮助您正确、高效地使用切纸机。

一、准备工作1.检查切纸机及周围环境，确保设备正常、无障碍物存在。

2.将切纸机放置在平稳的台面上，保持稳定。

3.准备好所需切割的纸张，并确保纸张完好、无折痕和弯曲。

二、切纸机的基本结构切纸机通常由底座、切割刀、侧边挡板、测量刻度尺、操作手柄等部分组成。

各部分的功能及操作方式如下：1.底座：为整个切纸机提供稳定的基础支撑。

2.切割刀：切纸机的主要切割部分，用于将纸张切割成所需尺寸。

3.侧边挡板：用于固定纸张的位置，避免纸张移动。

4.测量刻度尺：用于测量纸张的尺寸，根据需要将纸张放置在相应位置。

5.操作手柄：用于控制切纸机的运转。

三、切纸机的操作步骤1.根据所需尺寸，将测量刻度尺上的侧边挡板移动至相应位置。

2.将待切割的纸张平整地放在底座上，并调整纸张的位置，使其与测量刻度尺对齐。

3.确保纸张稳定，按下侧边挡板，将纸张固定在底座上。

4.拿起切割刀，将其在切割区域上轻轻滑动，确保刀片与纸张贴紧。

5.使用操作手柄，将切割刀沿着导轨往下压，切割纸张。

6.完成切割后，松开操作手柄，使切割刀返回原位。

7.取下切割后的纸张，检查其光滑度和尺寸是否符合要求。

四、操作注意事项1.在操作切纸机前，务必确保双手干燥，避免手部出汗。

2.切割刀极其锋利，操作时应小心谨慎，以免误伤手部。

3.在切割前，应检查底座上是否有杂物，避免影响切割质量。

4.切纸机操作时应保持专注，并避免分心、聊天等可能导致意外发生的行为。

5.切纸机操作完毕后，应将切割刀及时复位，确保安全。

6.长时间未使用切纸机时，应切断电源，以免出现意外情况。

五、常见问题及解决方法1.切割出的纸张边缘不整齐。

解决方法：调整切割刀的压力，保持切割刀与纸张之间的垂直度，同时确保纸张完全平整放置。

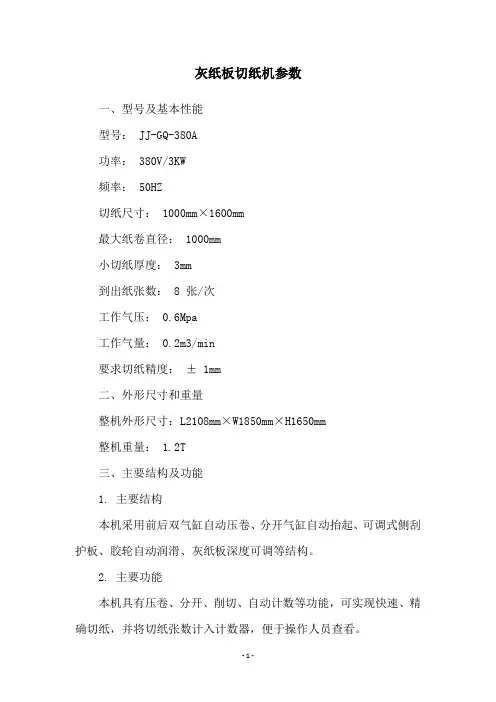

灰纸板切纸机参数
一、型号及基本性能
型号： JJ-GQ-380A
功率： 380V/3KW
频率： 50HZ
切纸尺寸： 1000mm×1600mm
最大纸卷直径： 1000mm
小切纸厚度： 3mm
到出纸张数： 8 张/次
工作气压： 0.6Mpa
工作气量： 0.2m3/min
要求切纸精度：± 1mm
二、外形尺寸和重量
整机外形尺寸：L2108mm×W1850mm×H1650mm
整机重量： 1.2T
三、主要结构及功能
1. 主要结构
本机采用前后双气缸自动压卷、分开气缸自动抬起、可调式侧刮护板、胶轮自动润滑、灰纸板深度可调等结构。

2. 主要功能
本机具有压卷、分开、削切、自动计数等功能，可实现快速、精确切纸，并将切纸张数计入计数器，便于操作人员查看。

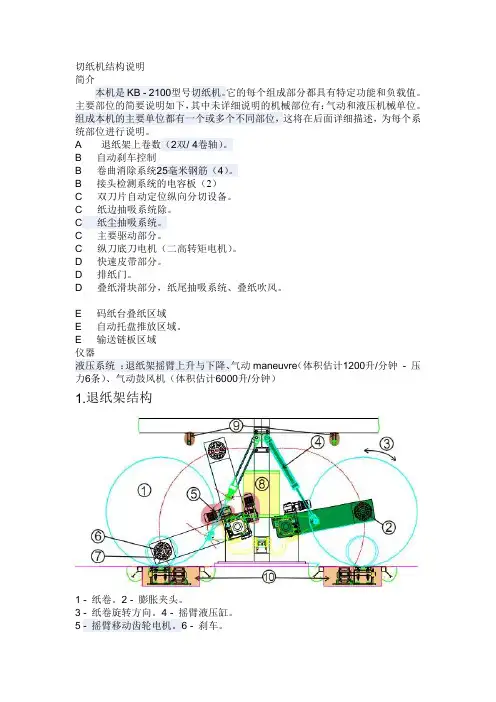

切纸机结构说明简介本机是KB - 2100型号切纸机。

它的每个组成部分都具有特定功能和负载值。

主要部位的简要说明如下，其中未详细说明的机械部位有：气动和液压机械单位。

组成本机的主要单位都有一个或多个不同部位，这将在后面详细描述，为每个系统部位进行说明。

A 退纸架上卷数（2双/ 4卷轴）。

B 自动刹车控制B 卷曲消除系统25毫米钢筋（4）。

B 接头检测系统的电容板（2）C 双刀片自动定位纵向分切设备。

C 纸边抽吸系统除。

C 纸尘抽吸系统。

C 主要驱动部分。

C 纵刀底刀电机（二高转矩电机）。

D 快速皮带部分。

D 排纸门。

D 叠纸滑块部分，纸尾抽吸系统、叠纸吹风。

E 码纸台叠纸区域E 自动托盘推放区域。

E 输送链板区域仪器液压系统：退纸架摇臂上升与下降、气动maneuvre（体积估计1200升/分钟- 压力6条）、气动鼓风机（体积估计6000升/分钟）1.退纸架结构1 - 纸卷。

2 - 膨胀夹头。

3 - 纸卷旋转方向。

4 - 摇臂液压缸。

5 - 摇臂移动齿轮电机。

6 - 刹车。

7 - 制动电机风扇。

8 - 操作盘。

9 - 安全限位器。

10 - 纸卷输送带。

该机有四组摇臂，将要分切的纸卷装好后抬起通常称为上卷。

每组摇臂有两个膨胀夹头（通过气压进行工作）可使用的纸芯尺寸分别为3寸、6寸、12寸。

每组摇臂可同时上升或下降、水平移动，上升下降是由一组液压缸控制进行动作，摇臂上方装有限位光电管限制纸卷上升的最大高度。

水平移动是由一组摇臂上的两台减速电机进行移动的。

在控制摇臂时，每个摇臂上都有相应的控制盘控制摇臂动作，每组摇臂都有一个纸卷输送小车用于将纸卷送至两个摇臂中间进行上卷。

2. 校正辊该辊可水平移动，通过旋转螺杆来调整纸幅的均衡度，并且可以调整因纸幅张力不均或者打折现象。

3.卷曲消除系统每组卷取消除棒由25mm直径的镀铬钢材组成，纸幅从卷曲棒上穿过，上下移动卷曲棒达到对纸幅卷曲的消除。

在开机前先检查卷曲棒是否打回原位，使用卷曲棒根据所分切纸卷直径和张力大小对卷曲棒进行操作，来达到分切纸幅的正常运行。

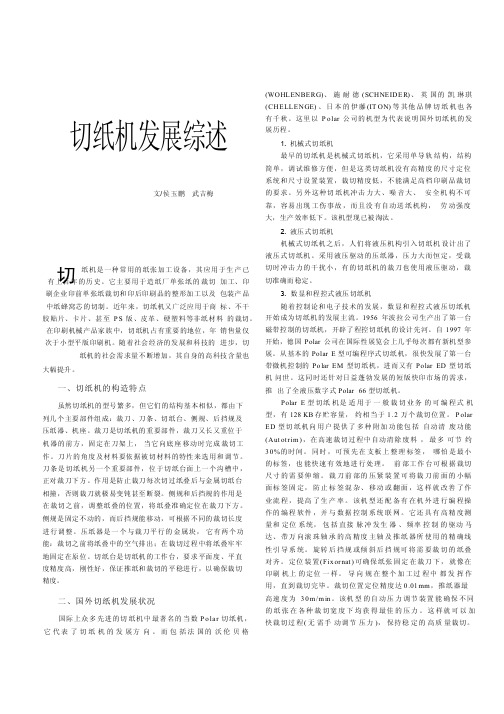

切切纸机发展综述文/侯玉鹏 武吉梅纸机是一种常用的纸张加工设备，其应用于生产已有上百年的历史。

它主要用于造纸厂单张纸的裁切 加工、印刷企业印前单张纸裁切和印后印刷品的整形加工以及 包装产品中纸蜂窝芯的切制。

近年来，切纸机又广泛应用于商 标、不干胶贴片、卡片、甚至P S 版、皮革、硬塑料等非纸材料 的裁切。

在印刷机械产品家族中，切纸机占有重要的地位，年 销售量仅次于小型平版印刷机。

随着社会经济的发展和科技的 进步，切纸机的社会需求量不断增加，其自身的高科技含量也大幅提升。

一、切纸机的构造特点虽然切纸机的型号繁多，但它们的结构基本相似，都由下 列几个主要部件组成：裁刀、刀条、切纸台、侧规、后挡规及 压纸器、机座。

裁刀是切纸机的重要部件，裁刀又长又重位于 机器的前方，固定在刀架上， 当它向底座移动时完成裁切工 作。

刀片的角度及材料要依据被切材料的特性来选用和调节。

刀条是切纸机另一个重要部件，位于切纸台面上一个沟槽中， 正对裁刀下方。

作用是防止裁刀每次切过纸叠后与金属切纸台 相撞，否则裁刀就极易变钝甚至断裂。

侧规和后挡规的作用是 在裁切之前，调整纸叠的位置，将纸叠准确定位在裁刀下方。

侧规是固定不动的，而后挡规能移动，可根据不同的裁切长度 进行调整。

压纸器是一个与裁刀平行的金属块， 它有两个功 能：裁切之前将纸叠中的空气排出；在裁切过程中将纸叠牢牢 地固定在原位。

切纸台是切纸机的工作台，要求平面度、平直 度精度高，刚性好，保证推纸和裁切的平稳进行，以确保裁切 精度。

二、国外切纸机发展状况国际上众多先进的切纸机中最著名的当数P o lar 切纸机， 它 代表 了 切 纸 机 的 发 展方 向 。

而 包 括法 国的 沃伦 贝 格(WOHLENBERG)、 施 耐 德 (SCHNEIDER)、 英 国的 凯 琳琪 (CHELLENGE)、日本的伊藤(IT ON)等其他品牌切纸机也各 有千秋。

这里以P o lar 公司的机型为代表说明国外切纸机的发 展历程。

度 。刀垫衬 条刀痕太深也要 更新，
保 证 刀 垫 下 时不 可 虚 空 。
当，使书 脊过度 高于前 口，那 么两 纸边使书本输 出受到阻力 。（ 切刀 ３ ）
处差别越 大，裁切 的准确性越差 。 粘有残余胶黏剂 ，使纸边排废不干
４ 书本上大 、下小 ．
因此 ，胶 订机和 三面切书机应相 互 净 。（ 输 出装置上 的三个单 向联轴 ４ ）
ｏ
ｏ
当书芯到达包本机 构时 ，中间
故障六 ：当夹 书器放开 已包本
作者单位 ：达州 日报社 印刷 厂
托书板 向上挤压 书脊 ，如挤压力没 的书芯后 ，成 品还 没有完全落下 ， 有在 正常值范 围内，就会产生这些 就被 夹书器带走 。 现象 。挤压力过 大，书脊被挤压变
关键词 ：Ｊ Ｂ ０ 型胶 订包本机 Ｂ ４Ｂ
因有 ：（ 千 斤 压 书 板 压 力 不 足 。（ 有好 处。千斤压书板 的压 力要调整 从输送 带上 收下来 ，彻底 降温后或 １ ） ２ ）
压头板 的角度选择和被切 书堆不相 到４ｋ ／ ｍ ｇ ｃ 以上 。当裁切 声音较 响 堆放一 定时间，再放在三面切书机 配 。（ 裁切 刀 的刀刃不够锋 利 。（ 时，说 明刀片钝 了，也会造成 书本 上裁切 ，这样 就可 以避免此现象 的 ３ ） ４ ） 刀垫衬条太低或刀 痕过深 。 驳 口 、毛 口， 需要 调 换 锋 利 的 刀 发 生 。 ７ 收书不畅 ． 造成收书不 畅的主要原因有 ：
现 书本上大 、下小的现象 。因此 ， 裁 切 书堆 的高 度控 制在 ８ ｌ ０ Ｂ ｍ． 以下 刀片上 ，造成纸边下落 不畅、 出书
不稳现象 。囝 作 者单位 ：上海新 闻出版职 业技术
学校 关键词 ：三 面切 书机 裁 切 弊病

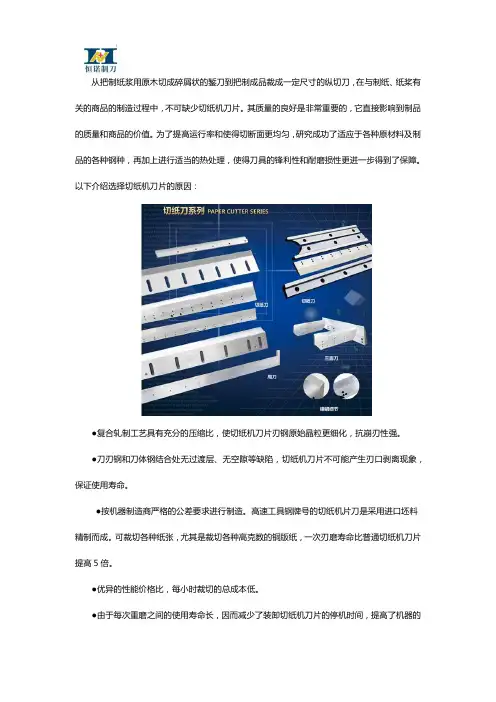

从把制纸浆用原木切成碎屑状的錾刀到把制成品裁成一定尺寸的纵切刀，在与制纸、纸桨有关的商品的制造过程中，不可缺少切纸机刀片。

其质量的良好是非常重要的，它直接影响到制品的质量和商品的价值。

为了提高运行率和使得切断面更均匀，研究成功了适应于各种原材料及制品的各种钢种，再加上进行适当的热处理，使得刀具的锋利性和耐磨损性更进一步得到了保障。

以下介绍选择切纸机刀片的原因：●复合轧制工艺具有充分的压缩比，使切纸机刀片刃钢原始晶粒更细化，抗崩刃性强。

●刀刃钢和刀体钢结合处无过渡层、无空隙等缺陷，切纸机刀片不可能产生刃口剥离现象，保证使用寿命。

●按机器制造商严格的公差要求进行制造。

高速工具钢牌号的切纸机片刀是采用进口坯料精制而成。

可裁切各种纸张，尤其是裁切各种高克数的铜版纸，一次刃磨寿命比普通切纸机刀片提高5倍。

●优异的性能价格比，每小时裁切的总成本低。

●由于每次重磨之间的使用寿命长，因而减少了装卸切纸机刀片的停机时间，提高了机器的使用率和工作效率。

●优良的高速钢冶炼性能，含有18%的钨耐磨损，可得到精确而光洁的裁切质量。

●精细的金属晶粒保证刀刃平整、锋利和稳定。

那我们在选择切纸刀时应该如何选择呢？第一，注意切纸机有无滑刀跑偏现象，裁切精度是否达到所需要的标准。

第二，要注意切纸机的安全指数，具备哪些保护措施，使操作人员更为安全。

第三，切纸刀刃口角度的选择，也是很重要的。

介绍切的质量及效果体现在切纸刀片和刃磨工艺上。

第四，建议要购买采用带有机械刹车装置电机组件的产品，这可避免‘溜刀’危险的状况。

第五，切纸机各部件运转的稳定性，整体质量、性能的可靠程度。

第六，切纸机的操作平台各个按钮的敏感度及灵活性，噪音大小。

第七，关于售后服务的范围、时间、及时性的问题。

马鞍山恒诺机械有限公司专业研发生产3大系列刀片：钨钢刀片、锋钢刀片以及全钢刀片，主要包括横切螺旋刀、横切直刀、凹口用刀、平口用刀、旋切刀、切刀、切纸刀、三面切书刀、电动切纸刀、封切刀并承接3米整体钨钢刀片；我们研制成功了与国外同等材质的刀具，完全可替代同类进口产品。

小组方案对比
该方案又是在方案（二）中的进一步改进，它的 侧刀机构是得用了曲柄滑块机构，横刀机构采用 空间曲柄连杆机构使其受力均匀、运动更加稳定。
小组方案对比
PART 03
总体方案设计
总体方案设计
机器的数据及设计要求
(1)选择合适的机构方案实现三面切书机的各机 构运动：推书运动是间歇往复直线运动，压书 机构的压头作间歇往复运动，侧刀机构做间歇 运动，横刀机构间歇运动。 (2)为了保证裁切良好，要求压书机构必须结束 好书本并且压紧使书本不要相对滑动。 (3)设计参数为：电动被切书擦长宽高尺寸为 260mmx185mmx90mm,质量为5kg。推书行程为 370mm,压头行程为400mm,侧刀行程为350mm, 横刀行程为380mm。生产率为6摞/mm. (4)要求机构传动性能良好，结构紧凑，制造方 便。
总
结
在这次课程设计中，我们以三面切书自动机为主题， 在团队合作和创新能力的基础上，成功完成了一个令人满 意的设计方案。
通过这次三面切书自动机课程设计，我不仅学到了专 业知识和技能，还提高了团队合作和沟通能力，这为我们 今后的学习和职业发展奠定了良好的基础。我相信，通过 不断的学习和实践，我会变得更加优秀和成熟，能够在未 来的工作中发挥更大的作用。
总体方案设计
凸轮机构的设计
槽凸轮的基圆半径为
因为槽宽为30mm,则滚子半径为 rT=(30-1)/2mm=14.5mm 则凸轮所在圆的半径为： R= rT+h+rb+15=563.9(mm) 考虑到传动力的不大,稳定性,灵 活 性 , 槽 凸 轮 的 厚 为 30mm, 槽 深 为 15mm
总体方案设计
推杆的设计
因为书的裁切的长度是260mm,宽度是185mm, 高 度 是 90mm, 则 可 以 设 推 板 的 长 、 宽 、 高 分 别 为 130mm、92.5mmX、45mm.

切纸机原理一、引言切纸机是一种常见的办公设备，用于将纸张切割成所需尺寸。

在现代社会中，切纸机被广泛应用于各个领域，如办公、印刷、包装等。

本文将介绍切纸机的原理及其工作过程。

二、切纸机的原理切纸机的原理基于切削力和纸张的特性。

切削力是指应用在刀片上的力，通过刀片的切削作用来切割纸张。

纸张的特性包括厚度、硬度和强度等。

切纸机通常采用双刀片设计，其中一把刀片固定不动，称为上刀片，另一把刀片可以移动，称为下刀片。

纸张通过上下刀片之间的间隙，移动到下刀片处，然后通过下刀片的切削作用，完成切割。

三、切纸机的工作过程1. 准备工作在使用切纸机之前，需要先调整刀片的间距和切削力。

根据纸张的厚度和硬度，调整上下刀片之间的间隙，以确保切削效果和刀片的寿命。

2. 纸张进料将待切割的纸张放置在切纸机的进料台上，并根据需要调整进料台的位置，使纸张对齐刀片的位置。

3. 切割过程启动切纸机，纸张开始进入切割区域。

纸张通过上刀片和下刀片之间的间隙，移动到下刀片处。

下刀片通过快速的切削动作，将纸张切割成所需尺寸。

同时，切割过程中产生的切削力会被切割机床吸收，以保证机器的稳定。

4. 切割结束切割完成后，切纸机会自动停止，并将切割好的纸张送出。

用户可以取出切割好的纸张，并继续下一次切割操作。

四、切纸机的应用领域切纸机广泛应用于办公、印刷和包装等领域。

在办公场景中，切纸机常用于切割文件、名片和报表等纸张，以满足不同尺寸的需求。

在印刷行业中，切纸机用于切割印刷品，如书籍、杂志和宣传册等。

在包装行业中，切纸机则用于切割包装纸、纸箱和胶带等。

五、切纸机的优势和注意事项切纸机具有以下优势：1. 高效快捷：切纸机能够快速、准确地完成切割任务，提高工作效率。

2. 精确度高：切纸机能够精确控制切割尺寸，保证切割的准确性。

3. 操作简便：切纸机的操作相对简单，只需按照规定的步骤进行即可。

然而，在使用切纸机时也需要注意以下事项：1. 安全第一：使用切纸机时应注意安全，避免手指接触刀片或进料区域。

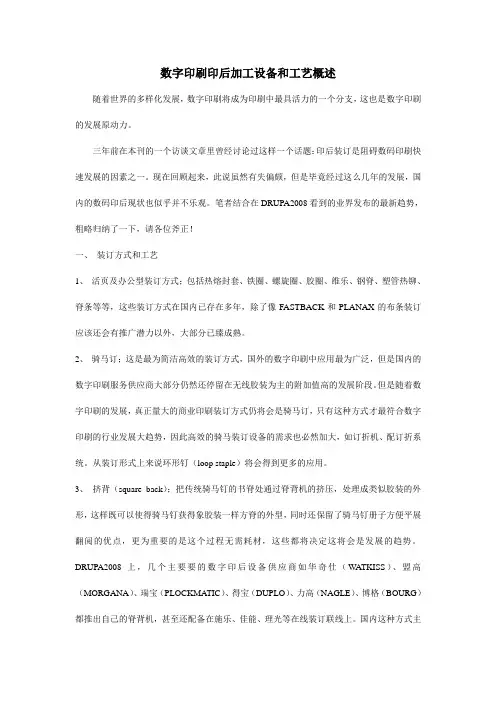

数字印刷印后加工设备和工艺概述随着世界的多样化发展，数字印刷将成为印刷中最具活力的一个分支，这也是数字印刷的发展原动力。

三年前在本刊的一个访谈文章里曾经讨论过这样一个话题：印后装订是阻碍数码印刷快速发展的因素之一。

现在回顾起来，此说虽然有失偏颇，但是毕竟经过这么几年的发展，国内的数码印后现状也似乎并不乐观。

笔者结合在DRUPA2008看到的业界发布的最新趋势，粗略归纳了一下，请各位斧正！一、装订方式和工艺1、活页及办公型装订方式；包括热熔封套、铁圈、螺旋圈、胶圈、维乐、钢脊、塑管热铆、脊条等等，这些装订方式在国内已存在多年，除了像FASTBACK和PLANAX的布条装订应该还会有推广潜力以外，大部分已臻成熟。

2、骑马订；这是最为简洁高效的装订方式，国外的数字印刷中应用最为广泛，但是国内的数字印刷服务供应商大部分仍然还停留在无线胶装为主的附加值高的发展阶段。

但是随着数字印刷的发展，真正量大的商业印刷装订方式仍将会是骑马订，只有这种方式才最符合数字印刷的行业发展大趋势，因此高效的骑马装订设备的需求也必然加大，如订折机、配订折系统。

从装订形式上来说环形钉（loop staple）将会得到更多的应用。

3、挤背（square back）；把传统骑马钉的书脊处通过脊背机的挤压，处理成类似胶装的外形，这样既可以使得骑马钉获得象胶装一样方脊的外型，同时还保留了骑马钉册子方便平展翻阅的优点，更为重要的是这个过程无需耗材，这些都将决定这将会是发展的趋势。

DRUPA2008上，几个主要要的数字印后设备供应商如华奇仕（W ATKISS）、盟高（MORGANA）、瑞宝（PLOCKMATIC）、得宝（DUPLO）、力高（NAGLE）、博格（BOURG）都推出自己的脊背机，甚至还配备在施乐、佳能、理光等在线装订联线上。

国内这种方式主要还是局限在少数一些政府机关单位使用，真正商业数字印刷领域还鲜有应用。

4、无线胶装、精装；这几乎是目前国数码快印店的标准配置，早期的快印店主要是从标书市场发展而来，因此无线胶装得到了很好的普及，中国也已成为单夹式无线胶装机的最大生产和使用国。

本 文针 对 三 面 切 书 机 机 械 部 分 各 机 构 的使 用 调 整 ，具 体
说 明 书 刊 裁 切 质 量 控 制 ，以 及 常 见机 械 故 障 排 除 。
在 刀 片 与 刀 壳 安 装 正 确 的 情 况 下 ，前 刀 在 裁 切 时 经
常 产 生 故 障 ，主 要 原 因 是 前 刀 连 杆 行 程 不 断 变 化 ，拉 杆
Ｑｓ ０三 面 切 书 机 多 用 于 联 动 生 产 线 。联 动 线 上 的 毛 ８
接 头 Ｑ Ｏ ８ ２ ｓ 一 — ２上 有断 裂 ，或 其 内 部 安 装 的 万 向 轴 承 ８ ｚ ２ ７损 坏 ，不 能 保 证 其 行 程 一 致 性 。应 更 换 已损 部 件 。 ２０
再 切 ，门 刀 与 侧 刀 刀 片 互 撞 ， 立 即 停 机 。
检 查 发 现 Ｑ ０— ０ — ５ Ａ 侧 刀 轴 的 轴 头 断 裂 ， 因 ｓ ８ １ ７
４． 紧 器 的 调 整 夹
本 经 过 装 订 后 ，再 按 一 定 厚 度 堆 积 后 进 人 本 机 的 进 书 输
送 带 。送 至 进 书 定 位 装 置 的底 板 处 ，再 由快 速 横 进 夹 紧
器 送 至 推 书 小 车 上 ，定 位 压 紧后 ，由 小 车送 至 裁 切 工 位 ，
送 书 器 运 行 受 阻 或 拆 机 时 导 致 其 时 间 错 位 ，应 做 如 下调整 。 ①摆 杆前后位 置的调节 。
书 堆 被 压 紧 装 置 快 速 压 紧 。小 车 退 回 ，侧 刀 裁 切 书 刊 的
两 侧 面 ，前 刀 裁 切 书刊 的 前 面 ， 待 前 刀 退 回 时 ，压 紧 装
由两 边 同 时传 动 ，因 此 不存 在 发 生 该 故 障 的 可 能 。 ２． 刀 切 不 断故 障 的 排 除 侧

切纸机的结构设计摘要不干胶在平时的生活中应用非常广泛，如在液晶显示屏生产中需要在引脚处贴覆一张单面不干胶保护纸，可以用来保护液晶屏。

贴保护纸在许多生产线上都是必不可少的一道工序，但是目前却还没有现成的条状不干胶保护纸，生产商们均需要对整张纸的不干胶进行切割，因此企业对可以长时间、高精度的不干胶切纸机需求比较大。

本次机械设计的目标就是设计出一款用于单面不干胶保护纸切割的专用设备。

不干胶切纸机的主要工作运行原理是通过控制伺服电机的转动速度及气缸在不同时点的动作，伺服电动机通过蜗轮蜗杆的传动带动大滚筒转动并在从动滚筒间夹紧力的作用下，通过存在的摩擦力的传动作用进行不干胶切纸的送料，当所要切割的不干胶切纸送料到位后，机器上方的气缸作用开始下行进行切纸。

不干胶切纸机的主要部件有以下几部分：支撑轴部件、传动系统、切割组件、送料机构和机架底座等部分组成关键字：伺服电动机切纸系统气缸蜗轮蜗杆Structure design of adhesive paper cuttingmachineAbstractNon-drying adhesive is widely used in daily life. For example, in the production of LCD, a single-sided non-drying adhesive protective paper is required at the pin, which can be used to protect the LCD screen. Paste protection paper is an essential process in many production lines, but there is no ready-made strip of non-stick protection paper. Manufacturers need to cut the dry adhesive of the whole paper. Therefore, enterprises need a long-term, high-precision paper cutter. The goal of this mechanical design is to design a special equipment for cutting single-sided adhesive protective paper. Its main principle is to control the action of servo motor and cylinder. The motor drives the large drum to rotate and clamps the adhesive protective paper with the driven drum to cut. The paper is fed by the friction transmission. After the adhesive cutting paper is fed in place, the cylinder starts to cut the paper downward. It is mainly composed of supporting shaft parts, transmission system, feeding system, cutting components and frame, etcKeywords: Servomotor Cylinder Paper cutting system Worm gears第一章绪论1.1 引言切纸机是目前是市面上运用非常普通常用的办公机器，并且其存在的时间已经有了数十年之久，技术相对来说已经成熟。

切纸机及三面切书机结构与性能分析三面切书机结构及性能分析1.三面切书机特点和用途三面切书机标签，又叫三面刀，是按照开本规定尺寸对书本三边进行裁切的设备。

三面切书机有三把切刀，其中前刀的位置是固定的，两侧刀位置是可调的。

三把切刀的下落运动方式一般采用复合下落式。

刀刃在最高点时与工作台成0.5°-2°角，最低点时水墨平衡，与工作台上的刀条平行切入深度0.5-2mm，三面切书机的裁切特性与切纸机极其相似。

2.三面切书机分类三面切书机从应用上大体分为单机和联动线两种。

单机又分为半自动和全自动三面刀，其主要区别在于半自动三面刀需要人工将待裁书本送入夹紧送书工位，裁切速度较低，一般为25-50次/分钟；全自动三面刀从进本、夹紧送书、三面切书网络出版，到出书的整个过程可全部自动完成，裁切速度超过50-100次/分钟。

联动线上通常使用全自动三面刀。

马天尼、沃伦贝格、柯尔布斯、芳野、北人、紫宏、精密达等企业均生产三面切书机。

其中，沃伦贝格trim-560三面切书机，可单机、联动线两用;沃伦贝格trim-75i三面切书机用于联动线;上海紫宏QS-80三面切书机，可单机、联动线两用。

3.三面切书机工作流程艾司科三面切书机工作流程：传送带自动送入待裁书本或人工送入并定位→书本夹紧并向切书工位送书并定位→压书器压书→两侧刀裁切→前刀裁切→压纸器复位→出书。

4.三面切书机主要结构及特点三面切书机主要由自动堆积装置、横向送书装置、夹书送书及定位机构、压书机构、三面裁切机构、出书机构、传动机构等部分组成。

（1）自动堆积及输送装置自动堆积及输送装置的作用是预先对待裁书本进行自动堆积科印报告，然后向夹书送书工位输送。

其主要由上置式输送带、堆积料斗、推进器等部分组成。

自动堆积主要有两种方式，一种是在料斗上方安装光电记数装置，另一种是根据待裁书堆厚度调整推进器（推杆）高度，使其正好将待裁书本推出。

此外，还有一种方式是上置式输送带通过加速轮直接将待裁书本送入夹书送书推进器。

三面刀设备大不同木工刀具图片大全三面切书机，又叫三面刀，是按照开本规定尺寸对书本三边进行裁切的设备，主要由自动堆积及输送装置、夹书送书机构、三面裁切机构、出书传送机构等部分组成。

三面切书机有3把切刀，其中前刀的位置是固定的，两侧刀的位置是可调的。

三把切刀的下落运动方式一般采用复合下落式。

在最高点时，刀刃与工作台呈0.5°～2°；在最低点时，刀刃与工作台上的刀条平行，切入深度为0.5～2.0mm。

下面笔者将根据本厂的柯尔布斯和马天尼三面刀的实践经验，说说两者的不同之处。

1.自动堆积及输送装置自动堆积及输送装置的作用是预先对待裁书本进行自动堆积，然后向夹书送书工位输送。

其主要由上置式输送带、堆积料斗、推进器等部分组成。

自动堆积主要有两种方式，一种是在料斗上方安装光电记数装置，另一种是根据待裁书堆厚度调整推进器高度，使其正好将待裁书本推出。

柯尔布斯三面刀两种方式都有，因此有较好的适用性，而马天尼三面刀只有第二种自动堆积方式。

2.夹书送书机构夹书送书机构的作用是先将待裁书本按开本规格大小进行初定位并夹紧，然后以平稳的速度向切书工位送书，进行精确定位。

当压书板压住书本后，夹书送书机构快速返回原处。

柯尔布斯三面刀采用夹书器传送，而马天尼三面刀采用传送带传送，其精确度和稳定性较差。

3.三面裁切机构三面刀采用复合下落运动方式（平动加转动），两侧刀和前刀下落时有相位差，大多采用先裁两边（天头地脚）、后裁前口的方式。

目前，柯尔布斯三面刀两侧刀采用内摆线运动方式，两侧刀与前刀几乎同时下落，最高裁切速度可达110次/分钟。

而马天尼三面刀采用先前刀后两侧刀的裁切模式，最高裁切速度为100次/分钟，略低于柯尔布斯三面刀。

4.出书传送机构出书传送机构的作用是将成品书通过传送装置送出机外。

为了防止刮伤封面，柯尔布斯三面刀采用夹书器定时上抬装置，马天尼三面刀则采用位于裁切台下的传送带按机器运转周期进行间歇式输出。

目录一、简述 (2)二、标牌说明及技术参数 (2)三、机器的安装和试车 (3)四、技术安全注意事项 (4)五、安全符号说明 (5)六、机器的结构、使用和调整 (6)（一）机器循环动作说明 (6)（二）结构概述 (6)（三）主要安全装置 (7)（四）机器的使用和调整 (8)（五）切书时常见故障及排除方法 (11)七、机器的润滑、维护和保养 (12)八、机器的电气原理 (14)一、简述QS100系列三面切书机是由机架、传动、前刀、侧刀、压书、推书、操纵、输书等主要部分组成，具有较好的裁切性能，可将堆好的印刷品自动送入，连续裁切其三面边缘，适合于各印刷厂和装订厂裁切8开至100开的各种精装、平装和骑马订的书籍、画报、杂志、手册、图片之用，能裁切新闻纸、胶板印刷纸、铜板纸、油封纸等各类纸张。

为保证机器的工作精度和延长机器的使用寿命，本说明书对主要零部件的结构，使用调整和维护保养等方面做了较详细的说明，请本机的操作人员仔细阅读该说明书的各项内容。

本机器使用环境：海拔高度１０００米以下，环境温度在摄氏0~45度。

二、标牌说明及技术参数（一）型号：QS100（二）规格：最大裁切尺寸————————————300×440毫米最小裁切尺寸————————————78×108毫米最大裁切高度————————————100毫米裁切最薄书本————————————2毫米最快裁切速度————————————25次/分钟（三）电源：3/N/PE400V AC50Hz（四）主电动机：型号————————————————Y112M-4功率————————————————4KW转速————————————————1500转/分（五）压书减速电机电机型号——————————————YW631-4功率————————————————0.18KW转速————————————————1400转/分减速机型号—————————————NMRV040-40减速比———————————————40（六）机器外形尺寸（长×宽×高）：—2010×1660×1710毫米（七）机器净重：——————————2800kg（八）机器总重（含附件及包装箱）：—3200kg（九）包装箱外形尺寸（长×宽×高）：2350×1960×1960三、机器的安装和试车（一）机器的安装（必须由专业技术人员操作）：1、起吊：用户收到机器后，正确打开包装箱，首先卸去包装箱顶板，再依次卸掉四面侧板，然后卸掉机器底座与包装箱底板的连接螺钉和角铁，由吊装专业技术人员按图1方式，直接用机器顶部的俩个吊环螺钉起吊,起吊前检查吊环螺钉的丝部必须全部拧入，保证吊环螺钉不被弯曲，起吊用钢索的承受力必须大于5000kg，起吊钢索交角α必须小于30度，然后将机器安放在适当的位置，观察机器在运输途中有无损伤，并按装箱单核对实物。

结论 ······························································································· 41 参考文献 ······················································································· 42 致谢 ······························································································· 43
Keywords: three sides, Crankshaft, Synchronization
PDF created with pdfFactory Pro trial version
