三面切书机常见弊病及排除方法

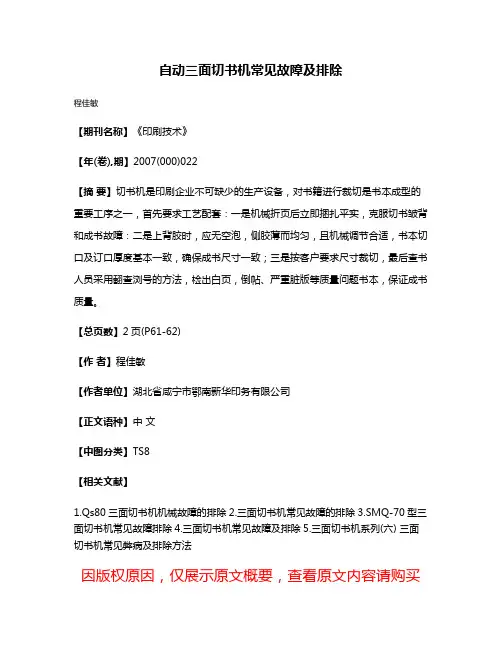

自动三面切书机常见故障及排除
程佳敏
【期刊名称】《印刷技术》
【年(卷),期】2007(000)022
【摘要】切书机是印刷企业不可缺少的生产设备，对书籍进行裁切是书本成型的重要工序之一，首先要求工艺配套：一是机械折页后立即捆扎平实，克服切书皱背和成书故障：二是上背胶时，应无空泡，侧胶薄而均匀，且机械调节合适，书本切口及订口厚度基本一致，确保成书尺寸一致；三是按客户要求尺寸裁切，最后查书人员采用翻查浏号的方法，检出白页，倒帖、严重脏版等质量问题书本，保证成书质量。

【总页数】2页(P61-62)
【作者】程佳敏
【作者单位】湖北省咸宁市鄂南新华印务有限公司
【正文语种】中文
【中图分类】TS8
【相关文献】
1.Qs80三面切书机机械故障的排除
2.三面切书机常见故障的排除
3.SMQ-70型三面切书机常见故障排除
4.三面切书机常见故障及排除
5.三面切书机系列(六) 三面切书机常见弊病及排除方法
因版权原因，仅展示原文概要，查看原文内容请购买。

上海申威达自主设计并生产的门幅为780、920、1150、1370、1550、1660mm规格的SQZK、SQZX系列切纸机在机械、液压、强电部分的原理和结构都是基本相同的。

其主要机构由前后机架及刀座部件、蜗轮箱部件、压纸部件、台部件、液压箱部件、强电箱以及电脑或数显装置这几大部分组成。

为了使广大用户能更好地熟悉、掌握和了解设备的性能，便于对设备进行维护和保养，我们根据技术资料并结合多年的实际经验，简述一下几个主要部件的常见故障，以供广大用户学习和参考。

一、机架、刀座机构1.安全销也称电子刀锁，其主要作用是为了防止因机械故障导致溜刀现象，分外置式和内置式两种。

安全销每裁切一刀都必须动作一次（即外置式安全销下刀时往后退，刀回升时往前伸；内置式安全销下刀时往上提起，刀回升时落下），现在的产品除了1860mm以上规格还采用外置式电子刀锁，其余均已改用内置式。

如果按动双手按钮使压纸器下压时，安全销未能后退或提起，机械方面的原因可能是由于安全销活塞与孔配合不当或缺油（外置式）；阻止刀座下降的刀锁支撑杆与接头轴、孔配合不合适（内置式）以致动作不灵活所造成，可以通过适当的修正和润滑解决，直至用手拉动非常灵活为止。

电气上的原因则可查保险丝是否烧坏，安全销线圈是否得电（直流约50V），请分别检查强电箱内桥整的交、直流电压，并测量安全销线圈是否短路或断开，如果是外置式安全销，要检查安全销装置上的S21（型号为831600）微动开关是否被尼龙轮压住；内置式安全销，要检查刀锁支撑杆是否已正常复位，上下两个接近开关（S型）或微动开关（N型）是否起作用而分别处于开、合状态，还要检查安全销电磁铁本身是否动作灵活，如果安全销电磁铁已得电，但还是无法吸合的话，那么大多数是安全销电磁铁线圈坏了，需要更换。

在SQZK系列的机型中，安全销已更改为内置式，不再外露。

但必须注意的是在带N的机型中，安全销开关使用的是微动开关，在不带N的机型中，安全销开关使用的是无触点的E2E-X4MD1接近开关。

液压式切纸机故障、原因、排除方法如下。

故障1：裁切后刀未回到最高点原因：离合器间隙过大或摩擦片磨损。

排除：调整离合器的间隙或更换摩擦片。

故障2：保险螺栓断裂
原因：刀片刃口磨损，负荷过大。

排除：刃磨刀片。

故障3：压纸器压力不足
原因；液压油浓度过大。

排除：更换浓度小的液压油。

故障4：不能将纸张全部切开
原因：刀片未调整到水平位置，刀条不平。

排除：调整刀片位置，垫平刀条。

故障5：裁切的纸歪斜
原因：未将纸张靠齐推纸器，压纸器未压紧。

排除：将纸张靠齐推纸器，调大压纸器压力。

故障6：纸张的切口有刀痕
原因：刀口有缺损。

排除：刃磨刀片刀口。

数控机床常见故障的维修方法及防范措施
数控机床是一种复杂的机械设备，其常见故障包括：机床主轴不能正常运转、刀具磨损严重、精度变差等。

为了有效维修数控机床，需要采取一些措施：查看机床的运行情况，检查机床的各个部件，检查机床的润滑油，更换损坏的部件，检查机床的电气系统，检查机床的运行精度，并且进行必要的调整。

应定期检查刀具的磨损情况，及时更换磨损的刀具，以免影响机床的精度。

应定期对数控机床进行保养，保持机床的清洁，检查机床的各个部件，更换润滑油，以确保机床的正常运行。

通过以上措施，可以有效地防止数控机床出现故障，从而提高机床的使用寿命，保证机床的正常运行。

切纸机常见故障与排除--------------切纸机日常维护手册申威达切纸机、绅乐切纸机常见故障与排除汇总以下分两部：（一）绅乐切纸机故障问题解决一、卸刀、磨刀及装刀解决办法：如果机器切不透，就需要磨刀，首先，把刀落下一半，然后关机把装刀螺丝全部松开，然后拿出卸刀手柄装上去，再把所有螺丝都拆掉，把刀拿下送到专业的磨刀处去磨刀，磨完后按照卸刀程序再把刀装上去，一般磨过的刀都要比原来的刀窄，这时就要把刀调低一些，首先拿一张A3的纸放在刀下，再把刀落到最低关掉电源，把上刀螺丝松开，在刀架的上部有三个调刀螺丝，拿一个内六角向下压，直到刀下的纸裁透就可以。

二、切纸斜解决办法：首先看哪边斜，然后把宽的一边推纸器的调正螺丝向前顶。

如果是手动的机器就把标尺杆下方的螺丝松开调整标尺杆调好后把螺丝固定好就可以了。

三、不压纸解决办法：首先看台面是不是有杂物或书本挡住红外墙，如果有请拿开，检查压纸器上下限传感器是否错位，如果位置不对，调整传感器，如果一切正常，就需要检查压纸电机和压纸码盘和码盘传感器，如有问题，需更换配件请和经销商联系安排技术员上门。

四、不下刀解决办法：检查切纸传感器是否移位，如果位置不对请调整传感器，如果下刀跳闸，请检查方桥，是方桥短路的话，就要更换方桥，否则就要换主板或电源板。

要使裁切的纸边平整，就要保证切纸机刀片刃口锋利、刃磨角度适当。

当裁切的较软的纸张时，刀片刃磨角度以16°为宜；当裁切硬纸板、牛皮纸时，刀片刃磨角度以20°为宜；当裁切常用的印刷用纸时，刀片刃磨角度以 21°为宜。

日常保养要点：为保证纸张、保单的裁切质量，平时需要对切纸机进行保养，要点如下：1．根据不同季节，选用合适的液压机油。

冬季用20号机油，以保持其流动性；夏季用30号机油，以保持其一定的黏度。

2．保持恰当的液压压力。

压力过大，会使密封圈爆裂；压力过小，刀片裁切显得迟滞无力。

3．用滑石粉或石蜡涂抹切纸平台和刀片口。

切片机常见故障产生原因及排除方法
切片机常见故障产生原因及排除方法
故障产生原因
排除方法
必须切断电源的才能进行操作
1通电后电机不
运转1电源接触不良或插头松动
2开关接触不良
1修复电源或调换插头
2修理或更换同规格开关
2切不均匀、无光泽、产生粉末
较多1刀片过钝
2切片物烘的不软、太硬
3切片物的粘液将刀刃粘住
4没有均匀用力将切片物压入
1卸吓倒片用磨刀磨锐
2将切片物继续进行烘软
3卸下刀片用磨石磨去粘汁
4用力均匀的用送料柱将切片物
压入
3工作时电机停
止转动1送料过多，将刀盘卡住
2开关触点不良
1卸下刀盘取出卡住物
2开关触点调整或调换开关。

数控机床故障排除指南
数控机床在生产中经常会出现一些故障，影响生产效率和产品质量。

以下是常见的数控机床故障及处理方法：
1. 机床无法启动：检查电源、断路器和机床控制器电源是否正常，如果正常则检查机床控制器的参数是否设置正确。

2. 数控系统出现问题：检查数控系统的接线是否正确、软件是否
异常、程序是否有误等。

3. 机械部分出现问题：比如导轨损坏、传动部件磨损等，需要重
新调整或更换。

4. 加工精度下降：可能是由于刀具磨损或加工程序有误导致，需
要更换刀具或修改程序。

5. 液压系统故障：检查液压油面积是否充足、管路是否有漏气等。

以上是数控机床常见故障及处理方法的简要介绍。

在实际工作中，需要结合具体情况进行处理。

此外，定期的维护保养也是预防故障的
重要手段。

切纸机常见故障解析以及解决方法切纸机常见故障解析以及解决方法第一种故障现象：半主动时未踩脚踏开关而当即动作。

此类现象缘由多半是脚踏开关损坏或脚踏开关插座进水致使短路形成，另一个是手动起动按钮开关有疑问。

修正办法是替换新的开关、插座、按钮开关或拆开修理关联损坏件。

第二种故障现象：半主动作业时踩脚踏开关滑座降低，铺开后又上升。

这种表象通常是横滑座左侧挨近开关损坏或断了连线，解决办法是替换挨近开关或接通开关连线。

第三种故障现象：半主动作业时踩脚踏开关立滑座降低，打印座左移后即不动作。

这种毛病发作缘由有横滑座左侧挨近开关未感应到或有疑问。

解决办法是调整好左侧挨近开关感应点或替换好的挨近开关；还有脚踏开关内微动开关卡住不动作，也会引起此毛病。

解决办法是将脚踏开关内的微动开关调整、修正或替换新的微动开关。

第四种故障现象：半主动作业时踩脚踏开关，滑座降低左移后上升但不右移。

这种表象的发作是立滑座左上方挨近开关未感应到或挨近开关有疑问，解决办法是调整上方挨近开关感应或非常好的挨近开关。

第五种故障现象：动作切换后上升动作慢半拍。

此类毛病是操控电磁阀有异物堵塞或电磁阀有毛病，解决办法是拆除磁阀整理或替换好的电磁阀。

第六种故障现象：手动、半主动悉数不动作，电源灯亮。

此类毛病缘由有低压侧保险丝烧断，无气源进入，电磁阀悉数都有毛病。

解决办法是换低压侧保险丝，查看压力是不是到达4-7kg/cm，电磁阀悉数毛病很小，多半是连线断。

第七种故障现象：主动、半自发动不降低。

此类毛病发作是横滑座右侧挨近开关有毛病或未感应到、选择开关毛病、单动开关连锁点损坏。

解决办法是调整挨近开关感应或替换右侧挨近开关，替换或修正选择开关及单动开关。

第八种故障现象：主动无法发动，此类毛病是上、下气缸的微支开关常闭，接点无法导通或计时器损坏，解决办法是修正微动开关，或替换好计时器。

第九种故障现象：作业台面不吸气，此类毛病缘由是吸气马达烧了。

操控马达运转的接触器损坏、吸气马达转变，但操控吸气电磁阀毛病、吸气选择开关毛病，解决办法修正或替换。

印刷设备维修知识点大全印刷设备在现代社会中扮演着重要的角色，从书籍、报纸到各类广告宣传品，都离不开印刷技术的支持。

而在印刷设备的使用过程中，常常会遇到各种故障和问题。

因此，了解印刷设备维修知识点，成为一项必要的技能。

本文将介绍一些常见的印刷设备故障和修复方法，帮助读者更好地应对印刷设备维修问题。

1. 机器无法启动当印刷机无法启动时，首先要检查电源和电线是否接触良好，排除电源问题。

如果电源正常，可以进一步检查开关按钮是否损坏，以及保险丝是否烧断。

若以上问题都没有解决启动问题，可能需要检查电路板和电机。

此时，建议请专业维修人员进行修复。

2. 纸张卡住或堆积纸张卡住或堆积是常见的印刷设备故障之一。

处理方法可以是先切断电源，然后用工具小心地清除堆积的纸张。

如果纸张严重卡住且无法自行清理，应寻求专业维修人员的帮助。

为预防纸张卡住的问题，印刷设备的操作者应定期检查纸张进纸系统，确保其顺畅运转。

3. 印刷质量不理想印刷过程中，有时会出现印刷质量不理想的情况，如字迹模糊、颜色失真等。

这可能是由于墨水不足、印版损坏或印刷压力不均匀等原因引起的。

对于墨水不足的情况，可以添加适量的墨水来解决。

而对于印版损坏和印刷压力不均匀的问题，则需要更换新的印版或调整印刷压力。

此外，还要定期清洗印刷设备的印版和墨辊，以确保印刷质量的稳定。

4. 机器噪音过大当印刷设备运行时，如果出现异常的噪音，可能是机器内部零部件松动或损坏所致。

此时，需要切断电源，检查设备内部的零部件是否紧固。

检查的范围包括印刷头、传动带等，确保其处于正确的位置。

如果不擅长机械维修，应请专业人员进行检修，以避免进一步损坏设备。

维修印刷设备不仅需要掌握技巧，还要具备一定的维修常识和安全意识。

下面给出几点学习和维修中要注意的事项。

首先，要熟悉印刷设备的结构、工作原理和常见故障原因，这有助于快速定位问题和准确修复。

其次，考虑到印刷设备长期使用可能产生的磨损和老化，建议定期进行维护和保养。

SMQ-70型三面切书机常见故障排除SMQ-70型三面切书机常见故障排除三面切书机是印刷企业常用的一种印后设备，本文将以中国电子科技集团公司第四十五研究所控股公司京东电子装备有限公司开发的SMQ-70型三面切书机为例，介绍三面切书机的常见故障排除方法，希望对您有所帮助。

1.书脊损伤出现书脊损伤故障时，可以从以下7个方面予以考虑。

（1）木夹板尺寸不合适检查压书器木夹板尺寸，压书器连接木夹板必须按开本尺寸大小更换，特殊开本书籍应配相应尺寸的木夹板，要求木夹板四边小于书籍5mm。

木夹板底部粘贴8～10mm纸板，并将纸板裁切至书籍相同尺寸，前端适当倒圆角。

图1为压书器简图。

（2）刀片钝刀片钝后应按不同材质采取不同方法磨削。

一般刀片分为：合金工具钢（standard）、高速钢（HSS）、硬质合金（TCT）、超细聚晶体（UFG）。

合金工具钢刀片应用广泛，磨削要求不高。

高速钢、硬质合金、超细聚晶体刀片的磨削则需遵循一定的方法。

（3）纸边太宽毛边书裁切量应不超过15mm，超过留量时，须先在单刀上切一次，减小裁切量。

（4）装订原因胶订过程会有空脊、书脊圆弧现象，在裁切时就会影响裁切质量。

目测和手感可及时发现，应挑捡出，在加热板上修复冷却后再裁切。

（5）刀条损坏刀条是易损件，长期使用的刀条易切不透，这时要立即更换刀条。

市场上的刀条有多种类型，应选择硬度合适的尼龙刀条，这样既能保护刀片，又能减少刀条更换次数。

（6）压书压力不够裁切过程中，若书底面之间、书与台面之间的摩擦力小于裁切横向分力，书籍会发生滑移，造成损伤，原因是压书器压力不够。

应检查纸垫板是否合适，如果符合要求，再检查压书器调整是否正确。

一般压书板与书堆之间可留20mm 空间，压书器压下时书堆压缩量保证在10～15mm。

（7）纸张原因印刷中纸张张力太小或张力方向与裁切方向不一致，会导致书脊端面粗糙、裂口损伤等问题。

此时，应改变印刷纸张方向或调整张力方向。

2.书脊压皱因压力造成书脊皱纹，原因有以下两点。

切割机常见故障现象及处理方法一机器不通电：1，检查电源是否接好及电源线是否通电2,检查保险管是否熔断,如有熔断，请更换同规格保险管3,检查机箱里面的电子元件有没有明显的烧毁痕迹，如果有，请立即关机，联系供应商协助解决4,故障表现:6A保险管熔断,打开切割机电源开关，驱动器电源指示灯不亮,可看到切割机一直显示等待状态, 2,如果2A保险管熔断，切割机不通电. 处理方法:检查保险管,若保险管完好，电笔测量保险管接线是否有电.若有电但开机没响应，可能是保险座松动间隔太大，更换测试.以上都检查没有异常，故障没能排除，请立即关机，联系供应商协助解决。

二开机显示等待状态（Intializing please wait…）：①打开机箱,打开电源开关,查看X Y Z驱动器电源指示灯是否亮:如果各指示灯都正常：第一:关机状态下拔出打印线，再开机,如果正常，可能是由于静电引起，接地线或者先开切割机再开电脑可解决此现象.如果全不亮:第一:检查切割机2A保险管是否熔断，如有熔断，更换同规格的保险管。

第二:检查驱动器连接线是否断开或松动,可在接线头部位轻压.如果某一驱动器不亮:第一:可能是此驱动器保险管已烧或驱动器主板故障, 请立即关机，联系供应商协助解决第二②关机状态下拔出打印线，如果正常，可能是由于静电引起，接地线或者先开切割机再开电脑可解决此现象经以上检查测试问题不能排除，请立即关机，联系供应商协助解决.三切割机校准1,现象:校正数据引起的样版不准:在切割机上割一个长宽均为200mm正方形，用尺量一下长与宽是否接近200mm，更改X和Y 的校正值把长宽尽量加到相等的长度。

切割机校准应以钢尺校准。

2, 现象:大对角引起样版不准（横梁与水平（即X轴）不垂直了）:在切割机上割一个长宽均为200mm正方形,然后拿起来转90度方向放下，视偏差情况,通过调整切割机X同步带与齿轮位置来使横梁与水平（X轴）保持垂直，如果相差2mm以下可以通过X横轴上的微调来调整.注意调整好两边同步带的松紧度一致。

三面切书机安全操作规程范文一、工作前的准备1. 工作人员在进行操作前，必须穿戴好劳动防护装备，包括安全帽、防护眼镜、耳塞等。

2. 检查切书机设备是否处于正常工作状态，包括电源开关、刀片切割装置等部件是否完好。

3. 确保工作场所的环境整洁、通风良好，并清理工作区域内的杂物以避免对操作造成干扰。

4. 确认切书机的刀片和切割装置已经安装正确，并检查刀片是否锋利，无损坏。

二、操作过程中的安全措施1. 不得随意触动切书机的各个部件，严禁将手指、手臂或其他身体部位伸入机器进行操作。

2. 操作时必须保持集中注意力，切勿分散注意力进行其他工作。

3. 在切书机启动前，必须确保刀片和切割装置无任何障碍物，以免发生意外事故。

4. 操作人员在进行切割作业时，应站在机器侧面，并保证离切割位置足够的距离。

5. 在切书机工作期间，严禁随意调整切割位置或向切割位置施加过量压力，以免引发设备故障或造成人员伤害。

6. 当发现切割位置有异常时（例如刀片卡住、切割不平整等情况），应立即关闭电源，停止操作，并通知维修人员进行检查和处理。

7. 在操作过程中，如有任何紧急情况发生，操作人员要立即按下停机按钮，并寻求相关人员的帮助。

三、操作后的安全措施1. 操作结束后，必须关闭切书机的电源，切断与电源的连接。

2. 清理切书机及周围的工作区域，清除切割过程中产生的废料和碎片，保持工作环境的整洁。

3. 检查刀片和切割装置是否正常，如有异样应及时通知维修人员进行检查和维护。

4. 将切书机进行必要的保养和维护，包括刀片的磨损更换、润滑油的添加等。

5. 在不使用切书机时，应将其放置在指定的位置，避免堆放其他物品或占用通道。

四、其他安全注意事项1. 未经许可，任何人不得擅自操作切书机，避免造成设备故障和人员伤害。

2. 不得将切书机用于超出其设计及规格范围的工作，以免引起意外情况。

3. 切书机的维修和保养工作必须由专业人员进行，不得随意拆卸或更换设备部件。

数字印刷三面切书机刀具调节系统的设计邱青松;曾忠;李不言;王波【期刊名称】《北京印刷学院学报》【年(卷),期】2015(000)002【摘要】为了实现三面切书机侧刀和前刀自动调节，参照传统三面切书机刀具调节方法，设计了一种数字印刷三面切书机刀具调节系统。

该系统主要由 PC( personal computer)机、单片机、步进电机、驱动器、丝杠及控制界面构成。

在控制界面中输入位移、速度和加速度等控制参数，并将数字参数转化为字符指令发送给单片机，单片机经过解析并输出脉冲信号和方向电平，控制步进电机带动丝杠实现刀具调节。

通过对侧刀和前刀A3~A6不同裁切尺寸调节仿真结果分析，侧刀和前刀裁切尺寸调节误差符合国家标准和三面切书机裁切尺寸误差标准。

该系统适用于数字印刷三面切书机刀具快速、精确调节。

【总页数】6页(P9-14)【作者】邱青松;曾忠;李不言;王波【作者单位】上海理工大学机械工程学院，上海200093;上海理工大学机械工程学院，上海200093; 上海出版印刷高等专科学校，上海200093;上海出版印刷高等专科学校，上海200093;上海理工大学机械工程学院，上海200093【正文语种】中文【中图分类】TP319【相关文献】1.三面切书机定位、压书机构的调节与要求 [J], 沈国荣2.切削刀具综合管理系统的数据采集和存储设计研究 [J], 任莹晖;纪会敏;杜勇;周志雄;黄向明3.切削刀具可视化柔性编码系统设计 [J], 张小粉;刘雯;白瑀4.三面切书机系列(四) 三面裁切机构的调节与要求 [J], 沈国荣5.三面切书机系统(二) 三面切书机进本机构的调节与要求 [J], 沈国荣因版权原因，仅展示原文概要，查看原文内容请购买。
