放大镜的制作方法放大镜是一种透镜，能够通过改变光线的传播路径使目标物体放大。
制作一个简单的放大镜并不复杂，可以通过以下步骤来完成。
首先，我们需要准备以下材料和工具：1. 一个透镜：可以使用有机玻璃或者塑料透镜，透镜的曲率决定了放大效果的大小。
2. 两块木材：用于制作镜架。
3. 切割工具，如锯子和切割刀。
4. 打磨工具，如砂纸和砂轮。
5. 胶水或者胶水枪。
下面是放大镜的制作步骤：1. 首先，将两块木材切割成所需的形状和尺寸。
可以按照个人喜好来决定镜架的外观。
确保两块木材的尺寸相同，以便后续的镜片安装。
2. 在两块木材之间创建一个凹槽，用来安装透镜。
可以使用刻线刀或者切割刀沿着木材的边缘切割一个凹槽。
凹槽的尺寸应与透镜的大小相匹配，以确保透镜稳固地嵌入其中。
3. 使用砂纸或者砂轮将凹槽的边缘进行打磨，使其光滑。
这样可以防止透镜受到刮擦或者损坏。
4. 将透镜安装到凹槽中。
确保透镜与凹槽的平面保持平行，使其能够在凹槽中稳固地固定。
可以使用胶水或者胶水枪将透镜粘结到凹槽中，也可以使用木工夹将其固定。
5. 检查透镜是否安装牢固。
如果发现透镜不稳固，可以使用胶水或者其他粘合剂加强固定。
6. 完成镜片的制作后，可以将其固定到镜架上。
可以使用胶水或者螺丝将两块木材连接在一起，在合适的位置固定透镜。
确保透镜的位置正确，使其能够放大目标物体。
7. 最后，将放大镜进行测试。
找一些小物体，将其放在透镜前方，并观察其放大效果。
根据需要可以进行调整和修正，以获得最佳的放大效果。
总之，制作一个简单的放大镜并不复杂，只需要透镜、木材和一些基本工具即可。
制作放大镜可以培养自己的动手能力和实践能力，并且可以方便地观察和研究各种小物体。

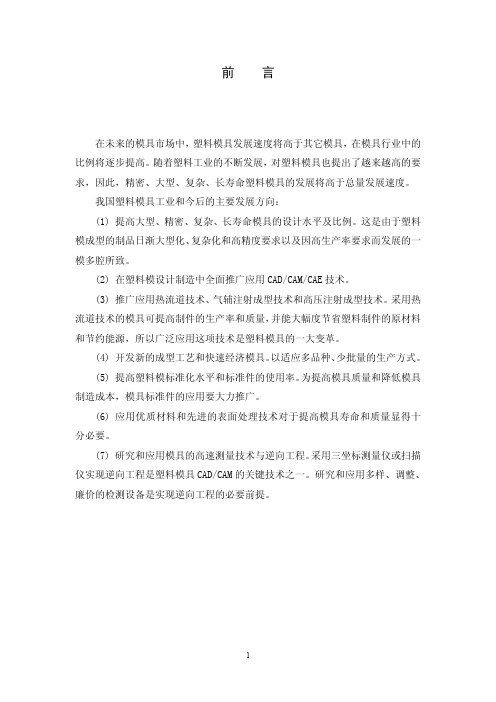

放大镜镜框塑料模设计范本(DOC 41页)四川理工学院成人教育学院毕业设计(论文)题目放大镜镜框塑料模设计教学点重庆科创职业学院专业机械设计制造及自动化年级2011级姓名楚兵指导教师唐建敏定稿日期：2014年4月25日四川理工学院成人教育学院毕业设计（论文）任务书放大镜镜框塑料模设计摘要本课题是对镜框塑料模进行设计。
通过对镜框的分析，纪录塑件中存在的制造缺陷，测量出实体零件各部分的尺寸，从而画出正确的零件图，然而主要问题是塑料模具的设计。
通过对镜框零件的工艺性分析，确定模具用一模一腔形式，并且采用点浇口进行进料浇注系统、推管推出机构、斜导柱侧向分型抽芯机构、导柱导向结构的合模导向结构、组合式的成型零件结构形式并对成型零件尺寸进行了计算，对模具安装的注射机进行的初步选择和校核，最后确定了合理的模具结构设计。
关键词：塑料模；工艺分析；结构；镜框设计MAGNIFYING GLASS PICTURE FRAME PIESTICMOLD DESIGNABSTRACTMechanical Design and Manufacturing and Automation major LI Ru-can Abstact: This topic is on plastic mould design frame. Through the analysis of thecomponents of frame，Records of plastic parts in manufacturing defects，Measuring the size ofeach part of physical components，The main problem is plastic mould design. Through the analysis of technology of frame parts，Determine exactly a cavity mouldwith form，and a point for incoming gating system Push tube slanting guiding pole launchinstitutions side parting core-pulling mechanism the mould structure column orientationsteering mechanism of forming parts and components of molding structure size wascalculated the installation of mould injection machine and the preliminary finally thereasonable structure of mould design.Key words：Plastic mould Process analysi StructureFrame design目录第一章绪论 (1)第二章塑件制品分析 (2)2.1 明确制品设计要求 (2)2.2 塑件材料分析 (2)2.2.1 ABS成型条件 (2)2.2.2 ABS 成型特性 (4)2.3 塑件结构工艺性分析 (4)2.3.1 塑件尺寸、精度及表面粗糙度 (5)2.3.2 壁厚 (5)2.3.4 脱模斜度 (5)2.4 明确制品批量 (5)2.5 计算制品的体积和质量 (6)第三章注塑机的选用 (6)3.1 注塑机两种类型的优、缺点 (6)3.2 注塑机的选用 (7)第四章模具材料的选用 (8)4.1 模具材料的选定原则 (8)4.2 本设计模具上零件的材料及热处理 (8)第五章模具结构设计 (10)5.1 分型面的确定 (10)5.2 浇注系统的设计 (11)5.2.1 主流道设计 (11)5.2.2 冷料穴设计 (12)5.2.3 分流道设计 (13)5.2.4 浇口的设计 (13)5.3. 推出机构的设计 (14)5.3.1 推出机构的结构组成 (14)5.3.2 推出机构的设计 (14)5.3.3 推出机构的形式 (14)5.3.4 设计推出机构必须注意以下满足条件 (15)5.4 推出机构的导向与复位 (15)5.4.1 导向零件 (15)5.4.2 复位零件 (15)5.5 侧向抽芯机构设计 (16)5.5.1 斜导柱设计 (16)5.5.2 滑块设计 (18)5.5.3 滑块定位装置设计 (18)5.5.4 锁紧楔设计 (19)5.6 成形零件的设计 (19)5.6.1 凹模的结构 (19)5.6.2 在凹模的结构设计中，采用半合结构的优点： (19)5.6.3 采用半合结构的模具设计应注意： (20)5.7 注射模导向结构的设计 (21)5.7.1 设计导柱、导套时的注意事项 (21)5.7.2 导柱、导套在模板的位置 (22)5.8 成型零件工作尺寸计算 (23)5.8.1 影响工作尺寸的因素 (23)5.8.2 凸、凹模工作尺寸的计算 (23)5.9 其他小件的形状及尺寸 (25)5.9.1 浇口套的形状及尺寸 (25)5.9.2 复位装置的形状及尺寸 (26)第六章模具总体尺寸以及各模板厚度的确定 (27)第七章注射机参数的校核 (28)7.1 最大注射量的校核 (29)7.2 锁模力校核 (29)7.3 模具与注射机安装部分相关尺寸计算校核 (29)7.4 开模行程校核 (30)第八章模具装配图及工作原理 (31)第九章部分模具零件的加工工艺规程的编制 (34)第十章结论 (35)参考文献 (36)致谢 (37)第一章绪论随着塑料工业的发展，塑料注射模已经成为制造塑料制造品的主要手段之一，且发展成为最有前景的模具之一。
