《模具设计与制造》综合练习题-(修改版)

模具设计与制造技术模拟练习题（附答案）一、单选题（共50题，每题1分，共50分）1、职业病有()级防护。

A、五B、三C、二D、四正确答案：B2、读零件图时,首先看( )。

A、剖视图B、标题栏C、模板图D、主视图和尺寸正确答案：B3、圆柱齿轮传动中,当齿轮直径一定时,减小齿轮模数、增加齿轮齿数,可以( )。

A、提高齿面的接触强度B、改善齿轮传动平稳性C、提高齿轮的弯曲强度D、减少齿轮的塑性变形正确答案：B4、曲柄滑块机构中运动副个数是( )。

A、7.0B、4.0C、5.0D、6.0正确答案：B5、为了能测量0°~320°之间的任何角度,万能角度尺结构中的直尺和90°角尺可以移动和拆换。

当测量角度在140°~230°范围内时,应( )。

A、不装角尺和直尺B、装上角尺和直尺C、装上直尺D、装上角尺正确答案：D6、对未经淬火直径较小孔的精加工应采用( )。

A、铰削B、镗削C、磨削D、钻削正确答案：A7、机械零件的真实大小是以图样上的( )为依据。

A、技术要求B、公差范围C、比例D、尺寸数值正确答案：D8、检测平行度误差时指示器的最大与最小读数之( )即为平行度误差。

A、和B、商C、差D、积正确答案：C9、( )模具装配工艺方法不包括以下哪种?A、修配装配法B、互换装配法C、调整装配法D、随意装配法正确答案：D10、为完成一定的工序部分,一次装夹工件后,工件与夹具或设备的可动部分所占据的每一位置称为( )。

A、装夹B、工序C、工步D、工位正确答案：D11、工件夹紧的三要素是( )。

A、夹紧力的大小、夹具的稳定性、夹具的准确性B、夹紧力要大、工件稳定、定位准确C、工件变形小、夹具稳定可靠、定位准确D、夹紧力的大小、夹紧力的方向、夹紧力的作用点正确答案：C12、选用精基准的表面安排在( )工序进行。

A、最后B、起始C、中间D、任意正确答案：B13、回火的目的是( )。

复习题一、填空1、冲裁断面由圆角带、光亮带、断裂带、毛刺组成。

2、拉深系数的表达式为ｍ＝d/D（拉深直径/毛坯直径）。

3、拉深变形的主要失效形式为起皱和破裂。

4、拉深时拉深件不能一次拉深成形的条件是m≤m1（拉深件的拉深系数m小于等于第一次极限拉深系数m1）。

、冲裁过程中材料的利用率η＝F/F0*100%（= F/AB*100% ）。

6、冲裁主要包括落料和冲孔。

7、在模具中导柱与导套为间隙（H7/h6或H6/h5的小间隙）配合，导套与上模板为过盈（H7/r6的过盈）配合。

8、弯曲可分为自由弯曲和校正弯曲两大类。

9、极限拉深系数就是使拉深件不拉裂的最小拉深系数。

10、冲裁力是对板料的压力。

（冲裁时所需要的压力叫做冲裁力）11、弯曲时，零件尺寸标注在内侧时凸凹模尺寸计算以凸模为基准。

12、在JB23－63型压力机的型号中，63表示压力机的公称压力，即630KN 。

13、圆筒形工件拉深时的危险断面在筒壁与桶底圆角相切稍靠上的位置处。

14、弯曲时，零件尺寸标注在外侧，凸凹模尺寸计算以凹模为基准。

15、设计冲孔模时以凸模为基准，间隙取在凹模上。

16、冷冲压工艺有两大类，一类是分离工序，另一类是成形工序。

17、冲裁的变形过程主要包括弹性变形阶段、塑性变形阶段、断裂阶段三阶段。

18、下模板与导柱的配合为过盈配合，导柱与导套的配合为间隙配合。

19、冲裁时废料有工艺废料和结构废料两大类。

20、拉深工序中的退火主要是为了使材料塑性降低，硬度提高。

21、塑料模按型腔数目分类，可以分为单型腔模具﹑多型腔模具。

22、分型面选择时为便于侧分型和抽芯，若塑件有侧孔或侧凹时，宜将侧芯设置在垂直开模方向上。

23、为了保证塑件质量，分型面选择时，对有同轴度要求的塑件，将有同轴度要求的部分设在同一模板内。

24、当塑料大型﹑精度要求高﹑深型腔﹑薄壁及非对称塑件时，会产生大的侧压力，不仅用导柱导向机构，还需增设锥面导向和定位。

25、注射机的锁模力必须大于型腔内熔体压力与塑件及浇注系统在分型面上的投影面积之和的乘积。

一、选择题1。

冷冲压工序分为 A、D 工序两大类。

A分离工序；B冲裁；C拉深； D塑性变形2.冲裁模的间隙应当 C 模具导向件的间隙。

A、小于；B、等于；C、大于；D、小于等于。

3 、落料时，其刃口尺寸计算原则是先确定 A 。

A 、凹模刃口尺寸B 、凸模刃口尺寸C 、凸、凹模尺寸公差4.在连续模中，条料进给方向的定位有多种方法，当进距较小，材料较薄，而生产效率高时,一般选用 C 定位较合理。

A、挡料销，B、导正销,C、侧刃，D、初始挡料销。

5。

冲裁间隙对冲裁件的尺寸精度有一定影晌。

一般情况下，若采用间隙过大时，落料件尺寸 B 凹模尺寸。

A 大于； B、小于; C、等于； D大于等于6.对 T 形件，为提高材料的利用率,应采用 C 。

A 、多排B 、直对排C 、斜对排7.为使冲裁过程的顺利进行,将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出，所需要的力称为 A 。

A 、推料力B 、卸料力C 、顶件力8。

冲裁件外形和内形有较高的位置精度要求，宜采用 C 。

A 、导板模B 、级进模C 、复合模9。

弯曲件在变形区的切向外侧部分 A 。

A 、受拉应力B 、受压应力C 、不受力10.弯曲过程中常常出现的现象 ABCA、回弹; B,变形区厚度减薄；C、偏移；D、变形区厚度增加。

11.相对弯曲半径r/t表示 BA、材料的弯曲变形极限：B、零件的弯曲变形程度，C、弯曲难易程度。

表示 A12。

最小相对弯曲半径tr/minA、材料的弯曲变形极限;B、零件的弯曲变形程度;C、零件的结构工艺好坏；D、弯曲难易程度.13.为了避免弯裂，则弯曲线方向与材料纤维方向 A 。

A 、垂直B 、平行C 、重合14。

影响拉深系数的因素较多，其中一 A 拉深系数值就可随之减少。

A、材料的相对厚度（t/D)＊100大；B、屈强比bσ/大;sσC、凹模圆角半径小；D、板厚方向性系数γ小.15.在拉深过程中，决定材料是否起皱的因素是 ABD 。

模具设计与制造期末复习题与答案一、填空题：1、在冲压工艺中.有时也采用加热成形方法.加热的目的是 ----------- . 增加材料在一次成型中所能达到的变形程度；-----------提高工件的成形准确度。

2、.冲裁件的切断面由 ----------、-------------、---------、------------、四个部分组成。

3、按工序组合程度分.冲裁模可分为----------、-----------和---------等几种。

4、材料的塑性---------.塑性变形的稳定性越强.许可的最小弯曲半径就---------。

5、工件上有多个弯曲角时.一般应该先弯---------- .后弯 ----------- 。

6、拉深件的壁厚 ----------。

下部壁厚略有-----------.上部却有所-------。

7、冷冲模是利用安装在压力机上的-------------- 对材料施加变形力.使其产生--------------- .从而获得冲件的一种压力加工方法。

8、一般常用的金属材料在冷塑性变形时.随变形程度的增加.所有强度硬度指标------------ .塑性指标------------.这种现象称为加工硬化。

9、在弯曲变形区内.内层纤维切向--------------.外层纤维切向受--------------。

10、对于弯曲件上位于变形区或靠近变形区的孔或孔与基准面相对位置要求较高时.必须先--------------.后----------------。

11、拉深系数是表示拉深后圆筒形件的----------------与拉深前毛坯（或半成品）的直径之比.用式---------------表达。

12、最小相对弯曲半径是指在保证毛坯弯曲时外表面不发生开裂的条件下.弯曲件内表面能够弯成的----------------与----------------的比值.用rmin/t来表示。

《模具设计制造》练习1一、判断题(正确的打√，错误的打×。

共15小题)1.冲压加工一般在室温下进行。

( )2.因为单工序模具价格最低，所以单工模生产最经济。

( )3.大批量生产基本上都采用模具，所以模具寿命越长越好。

( )4.金属材料的硬化对工件的成形质量是不利的。

( )5.曲柄压力机滑块允许的最大压力，随着行程位置的不同而不同。

( )6.采用少废料或无废料排样与废料排样相比，少废料或无废料排样得到的冲裁件质量高。

( )7.冲裁件对于断面质量起决定作用的是冲裁间隙。

( )8.冲压模使用刚性卸料(退料)的主要优点是卸料可靠，卸料量大。

( )9.在降低冲裁力的诸多措施中，采用阶梯布置的凸模时，为了保护小凸模，应使小凸模比大凸模高一些。

( )10.弯曲工序中，冲压用材料过厚可能造成制件回弹加大。

( )11.弯曲件的中性层一-定位于工件1/2料厚位置。

( )2.弯曲件的回弹主要是因为弯曲变形程度很大所致。

( )13.拉深系数m恒小于1，m愈小，则拉深变形程度愈大。

( )14.坯料拉深时，其凸缘部分尺寸较大时对拉深变形不利。

( )15.拉深时，拉深件的壁厚是不均匀的，上部增厚，愈接近口部，增厚愈多，下部变薄，愈接近凸模圆角，变薄愈明显。

壁部与圆角相切处变薄最严重。

( )二、选择题(将正确答案代码填写在横线上。

共10小题)1.只有一个工位，完成两个以上的冲压工序的模具称为。

A.单工序模B.复合模C.连续模D.冲裁模2.由于级进模的生产效率高，便于操作，但轮廓尺寸大，制造复杂，成本高，所以一般适用于冲压件的生产。

A.大批量、小型B.小批量、中型3.与材料的拉深成形性能关系最密切的材料力学性能指标为。

A.屈服极限σsB.屈强比σs/σbC.伸长率δD.硬化指数n4.冲裁模的间隙应当模具导向件的间隙。

A.小于B.等于C.大于D.小于等于5.用模具沿封闭线冲板材，冲下的部分是废料的工序是。

A.落料B.冲孔C.剪切D.切口6.压力机的是指滑块在下止点时，滑块底面到工作台上平面(垫板下平面)之间的距离。

模具设计与制造技术习题及答案一、单选题（共50题，每题1分，共50分）1、推杆与其配合孔的配合常采用( )配合。

A、过渡B、过盈C、间隙D、答案B、C正确答案：C2、感抗的单位是( )。

A、亨利B、微亨C、毫亨D、欧姆正确答案：D3、与45钢相比,不锈钢属于难切削材料。

加工不锈钢时,刀具材料不宜选用( )。

A、YW类硬质合金B、YT类硬质合金C、YG类硬质合金D、高性能高速钢正确答案：B4、关于粗基准的选择和使用,以下叙述不正确的是( )。

A、当工件表面均需加工,应选加工余量最大的坯料表面作粗基准B、选工件上不需加工的表面作粗基准C、粗基准只能用一次D、当工件所有表面都要加工,应选用加工余量最小的毛坯表面作粗基准正确答案：A5、对有色金属零件的外园表面加工,当精度要求为IT6,Ra=0. 4μm时,它的终了加工方法应该采用( )。

A、研磨B、粗磨C、精磨D、精车正确答案：D6、配合的松紧程度取决于( )。

A、极限尺寸B、标准公差C、基本偏差D、基本尺寸正确答案：C7、进入有高空作业的车间,不带安全帽不符合( )。

A、安全要求B、素养要求C、整顿要求D、整理要求正确答案：A8、照明线路采用三相四线制连接,中线必须是( )。

A、安装熔断器B、安装开关,控制其通断C、取消或断开D、安装牢靠,防止中线断开正确答案：D9、安装车刀时,若刀尖低于工件回转中心,工作角度与标注角度相比,其( )。

A、前角不变,后角减小B、前、后角均不变C、前角变小,后角变大D、前角变大,后角变小正确答案：D10、利用工件已精加工且面积较大的平面定位时,应选作的基本支承是( )。

A、自位支承B、支承钉C、支承板D、支承座正确答案：C11、高精度的零件,一般在粗加工之后,精加工之前进行( ),减少或消除工件内应力。

A、时效处理B、高频淬火C、淬火处理D、回火处理正确答案：A12、对于精度要求较高,Ra为0. 8um的滑动平面,其终了加工,应该采用( )。

试卷A答案：一、填空题：（30分）1.分离，成形2.利用专用模具将平板毛坯制成空心零件3.冲下所需形状的工件4.弹性变形，塑性变形，剪裂阶段；圆角带，光亮带，断裂带，毛刺。

5.工作部分6.凹模，凸模7.正装复合模，倒装复合模8.有废料，少废料，无废料9.凸模，凹模，凸凹模10.将金属材料沿弯曲线弯成一定角度和形状11.弯曲半径增大，弯曲件角度增大12.热塑性塑料，热固性塑料13.注射压力，保压压力14.在开模时把主流道中的凝料从主流道中拉出15.收集塑料熔体的前锋冷料，避免冷料进入模腔后影响成型质量或制品性能二、名词解释：（10分）1．第一种变型的开式单柱固定台机械压力机，公称压力为1000KN,经过第一次改进。

2．排样时冲裁件与冲裁件之间，以及冲裁件与条料侧边留下的工艺废料3．冲裁件在条料上的布置方法4．由于主流道要與高溫塑料及噴嘴接觸和碰撞﹐所以模具的主流道部分通常設計成可拆卸更換的襯套﹐簡稱澆注套或澆口套三、简答题：（30分）1．成型前的准备阶段，注射过程，塑件的后处理2．容易获得大的工作行程，容易获得大的工作空间，容易获得最大压力，压力与速度可以在大范围内进行无级调节，可按工艺要求做长时间保压，液压元件通用化，标准化，系列化，操作方便。

3．采用斜刃冲裁，加热冲裁，阶梯冲裁4．孔壁垂直于顶面，刃口尺寸不随修磨而增大，故冲件精度较高，刃口强度较好；刃口冲裁时磨损大，刃磨量大，总寿命低；冲裁时孔内易积存废料，严重时容易胀裂。

5．成型零部件；合模导向机构；浇注系统；顶出脱模机构；侧向分型与侧向抽芯机构；排气机构；温度调节系统；支承零部件。

6．注射时间（充模时间，保压时间）；模内冷却时间；开模，脱模，涂脱模剂，安放嵌件及闭模等时间四、综合计算题：（20分）1．冲制如图所示垫板，材料为15钢，料厚为４ｍｍ，加工时有侧压装置，试确定：（△＝1mm, τ= 400MPa, K = 1.3）1)冲裁力；2)设计排样图；3)材料利用率（一个步距内的材料利用率）；KN67.93240044.4483.1＝＝⨯⨯⨯可采用直对排，但要求标明：工件间搭边2.5mm （包括头搭边）、侧搭边3.2mm 、步距62.5mm 、总宽106.4mm （0∆-B ）。

模具设计与制作期末考试试题及答案一、单项选择题（第1题~第30题。

选择一个正确答案，将相应的字母填入题内的括号中。

每题2分，满分60分）1.下列孔加工方法中，属于定尺寸刀具法的是 O oA.钻孔（正确答案）B.车孔C.■孔D.磨孔2.调质的主要作用是改善工件材料的力学物理性质，故一般安排在（）进行。

A.粗加工之前8.粗加工之后和精加工之前（正确答案）C.精加工之后D.任意时间3.车床出厂检验标准中规定导轨只允许中凸，主要是考虑（）oA.导轨工作时的受力变形B.导轨工作时的热变形C.导轨磨损（正确答案）D.机床安装误差4.刀具磨损过程一般不包括（）阶段。

A.初期磨损B.正常磨损C.非正常磨损（正确答案）D.迅速磨损5.有色金属外圆精加工适合采用（）A.磨削B.车削（正确答案）C.铳削D.像削6.毛坯误差复映所引起的加工误差属于（）oA.变值系统误差B.常值系统误差C.随机误差（正确答案）D.形位误差7.车刀刀尖高于工件旋转中心时，刀具的工作角度（）A.前角增大,后角减小（正确答案）B.前角减小、后角增大C.前角、后角都增大D.前角、后角都减小8.在主剖面（正交平面）内标注的角度有（）A.前角和后角（正确答案）B.主偏角和副偏角C.刃倾角D.工作角度9.定位基准是指（）oA.机床上的某些点、线、面B.夹具上的某些点、线、面C.工件上的某些点、线、面（正确答案）D.刀具上的某些点、线、面10.采用键模法加工箱体孔系,其加工精度主要取决于（）A.机床主轴回转精度B.机床导轨的直线度C.键模的精度（正确答案）D.机床导轨的平面度11.普通车床的传动系统中,属于内联系传动链的是A.主运动传动链B.机动进给传动链C.车螺纹传动链（正确答案）D.快速进给传动链12.车床在加工螺纹时,要求严格保证（）A.主轴每转一周，刀架纵向移动一个螺距B.主轴每转一周，刀架纵向移动一个导程（正确答案）C.主轴每转一周，刀架纵向移动一个进给量D.主轴每转一周，刀架横向移动一个进给量13.一般情况下双联齿轮只能在（）上加工。

期末试题1一、填空题（20分，每空1分）1.模具设计有两个基本条件，即和。

2.冲压加工工序主要分为和两大类。

3.影响材料塑性的主要因素是、和。

4.冲裁的变形过程一般分为、和三个阶段。

5.拉深的主要工艺性问题是拉深过程中产生的和。

6.外缘翻边按变形的性质，可以分为和。

7.注射模中的分流道是与之间的进料通道。

8.压铸模浇注系统按金属液导入方向，可以分为和。

9.车削运动通常分为和两种。

二、判断题（10分，每题1分）1.金属材料的晶粒大小对塑性影响也很大，晶粒大，塑性好，变形时不易破裂。

（）2.冲压模具的导柱和导套大都使用高碳钢制造。

（）3.弯曲的回弹量与材料的屈服强度σs成反比，与弹性模量E成正比。

（）4.毛坯相对厚度越小，拉深过程中越容易引起起皱。

（）5.硬化指数值大的材料可以获得较大的胀形深度。

（）6.热塑性塑料与热固性塑科相比，其具有较大收缩率。

（）7.材料的塑性越好，最小相对弯曲半径越大。

（）8.充型时间越短越容易得到高质量的薄壁和长流程的铸件。

（）9.表面处理后的模具，其力学性能会发生很大变化。

（）10.电火花线切割时，当其他的电参数不变的情况下，增大脉冲宽度能减小工件表面粗糙度。

（）三、选择题（16分，每题2分）1.平板类坯料胀形时变形区的应力为（）。

A、径向拉应力和切向拉应力B、径向拉应力和切向压应力C、径向压应力和切向拉应力D、径向压应力和切向压应力2.对于热敏性塑料，最小注射量应不小于注射机额定注射量的（）。

A、10％B、20％C、50％D、80％3.压铸过程中，金属熔体从冲头向前快速运动，高速通过内浇口直至充满型腔，此时熔体流动速度称为（）。

A、冲头速度B、充型速度C、冲头空压射速度D、熔体速度4.模具加工中最传统的加工方法是（）。

A、数控加工B、塑性加工C、铸造加工D、机械加工5.将钢件加热到相变温度以上，保温一定时间后在冷却介质中快速冷却的热处理工艺称为（）。

A、退火B、正火C、淬火D、回火6.一般地，模具设计和制造时，型芯尺寸先取（）值，型腔尺寸先取（）。

《模具设计与制造》综合练习题（修改版)一、填空:1、冷冲压生产常用的材料有黑色金属、有色金属、非金属材料2、根据材料的变形特点，可将冲压工序分为分离工序、成形工序. 两大类.3、分离工序有剪裁、冲孔、落料和切边等。

4、成形工序指被加工材料在外力作用下发生塑性变形，从而得到有一定形状和尺寸的零件的加工方法,如_____弯曲___、___拉深____和____翻边____等。

5、常温下金属变形过程中随着塑性变形程度的增加，其变形抗力增加，硬度提高，而塑性和塑性指标降低，这种现象称加工硬化。

6、常温下金属变形过程中随着塑性变形程度的增加,其变形抗力增加，硬度提高，而塑性和塑性指标降低,这种现象称加工硬化。

7、根据工艺性质，冲压模具可分为—冲裁模、弯曲模、拉伸模、成形模。

8、冷冲压生产常用的材料有黑色金属、有色金属、非金属材料。

9、冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成10、冲压用材料的基本要求主要有冲压件的___功能_____要求和___工艺__要求。

11、当凸凹模间隙正常时，板材的变形可分为弹性变形阶段、__塑性变形_____阶段和_____断裂__阶段.12、冲裁模凸、凹模刃口部分尺寸之差称为冲裁间隙13、废料是指冲裁中除零件以外的其他板料，包括工艺废料和结构废料14、冲裁模常用凹模的结构形式主要有：整体式凹模、组合式凹模和镶拼式凹模.15、卸料装置分为刚性卸料装置和弹性卸料装置两大类。

16、按工序的组合程度分，模具可以分为单工序模、复合模和级进模。

17、冲裁变形分离过程可分为弹性变形阶段、塑性变形阶段和断裂分离阶段三个阶段.18、一般冲模精度较工件精度高2~3级。

19、降低冲裁力的主要方法有加热冲裁和斜刃冲裁。

20、模具的卸料方式可以分为弹压卸料和刚性卸料。

21、按照落料凹模的安装位置,复合模可以分为正装和倒装两种形式。

22、冲裁过程中落料件的外形尺寸等于凹模尺寸,冲孔件孔的尺寸等于凸模尺寸。

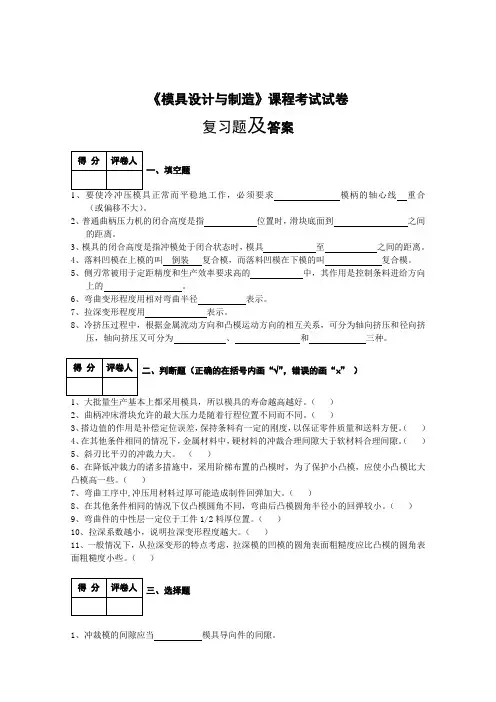

《模具设计与制造》课程考试试卷复习题及答案一、填空题模柄的轴心线重合（或偏移不大）。

2、普通曲柄压力机的闭合高度是指位置时，滑块底面到之间的距离。

3、模具的闭合高度是指冲模处于闭合状态时，模具至之间的距离。

4、落料凹模在上模的叫倒装复合模，而落料凹模在下模的叫复合模。

5、侧刃常被用于定距精度和生产效率要求高的中，其作用是控制条料进给方向上的。

6、弯曲变形程度用相对弯曲半径表示。

7、拉深变形程度用表示。

8、冷挤压过程中，根据金属流动方向和凸模运动方向的相互关系，可分为轴向挤压和径向挤压，轴向挤压又可分为、和三种。

二、判断题（正确的在括号内画“√”，错误的画“⨯”）1、大批量生产基本上都采用模具，所以模具的寿命越高越好。

（）2、曲柄冲床滑块允许的最大压力是随着行程位置不同而不同。

（）3、搭边值的作用是补偿定位误差，保持条料有一定的刚度，以保证零件质量和送料方便。

（）4、在其他条件相同的情况下，金属材料中，硬材料的冲裁合理间隙大于软材料合理间隙。

（）5、斜刃比平刃的冲裁力大。

（）6、在降低冲裁力的诸多措施中，采用阶梯布置的凸模时，为了保护小凸模，应使小凸模比大凸模高一些。

（）7、弯曲工序中,冲压用材料过厚可能造成制件回弹加大。

（）8、在其他条件相同的情况下仅凸模圆角不同，弯曲后凸模圆角半径小的回弹较小。

（）9、弯曲件的中性层一定位于工件1/2料厚位置。

（）10、拉深系数越小，说明拉深变形程度越大。

（）11、一般情况下，从拉深变形的特点考虑，拉深模的凹模的圆角表面粗糙度应比凸模的圆角表面粗糙度小些。

（）三、选择题1、冲裁模的间隙应当模具导向件的间隙。

A、小于；B、等于；C、大于；D、小于等于。

2、在连续模中，条料进给方向的定位有多种方法，当进距较小，材料较薄，而生产效率高时，一般选用定位较合理。

A、挡料销；B、导正销；C、侧刃；D、初始挡料销。

3、相对弯曲半径r/t表示。

A、材料的弯曲变形极限；B、零件的弯曲变形程度；C、弯曲难易程度；D、零件的结构工艺好坏4、除弯曲和拉深以外的成形工艺中，均属于伸长类变形，其主要质量问题是拉裂。

模具设计与制造试卷试题（附答案）2010-20 11 学年下学期期末考试《模具设计与制造》补考试卷答案⼀、选择题（每题1分，共20 分）1 、冲裁变形过程中的塑性变形阶段形成了___ A _______ 。

A 、光亮带B 、⽑刺C 、断裂带2 、模具的合理间隙是靠___ C _______ 刃⼝尺⼨及公差来实现。

A 、凸模B 、凹模C 、凸模和凹模D 、凸凹模3 、落料时，其刃⼝尺⼨计算原则是先确定 ___ A ______ 。

A 、凹模刃⼝尺⼨B 、凸模刃⼝尺⼨C 、凸、凹模尺⼨公差4 、对T 形件，为提⾼材料的利⽤率，应采⽤_____ C _____ 。

A 、多排B 、直对排C 、斜对排5 、冲裁多孔冲件时，为了降低冲裁⼒，应采⽤___ A___ 的⽅法来实现⼩设备冲裁⼤冲件。

A 、阶梯凸模冲裁B 、斜刃冲裁C 、加热冲裁6 、冲裁件外形和内形有较⾼的位置精度要求，宜采⽤ ____ C ____ 。

A 、导板模B 、级进模C 、复合模7 、导板模中，要保证凸、凹模正确配合，主要靠 ____ B ____ 导向。

A 、导筒B 、导板C 、导柱、导套8 、在导柱式单⼯序冲裁模中，导柱与导套的配合采⽤ ____ C ___ 。

A 、H7/m6B 、H7/r6C 、H7/h69 、精度⾼、形状复杂的冲件⼀般采⽤ ____ A ___ 凹模形式。

A 、直筒式刃⼝B 、锥筒式刃⼝C 、斜刃⼝10 、弹性卸料装置除起卸料作⽤外，还有 ____ C ____ 的作⽤。

A 、卸料⼒⼤B 、平直度低C 、压料作⽤11 、中、⼩型模具的上模是通过 _____ B ___ 固定在压⼒机滑块上的。

A 、导板B 、模柄C 、上模座12 、⼩凸模冲孔的导板模中，凸模与固定板呈 ____ A ____ 配合。

A 、间隙B 、过渡C 、过盈13 、能进⾏三个⽅向送料，操作⽅便的模架结构是 ___ B ____ 。

A 、对⾓导柱模架B 、后侧导柱模架C 、中间导柱模架14 、凸模与凸模固定板之间采⽤__ A __ 配合，装配后将凸模端⾯与固定板⼀起磨平。

模具设计与制造技术练习题一、单选题（共50题，每题1分，共50分）1、不爱护工具、刀具、量具的做法是( )。

A、工具、刀具、量具要放在指定地点B、正确使用工具、刀具、量具C、按规定维护工具、刀具、量具D、工具、刀具、量具放在工作台上正确答案：D2、在光学曲线磨削过程中,判断工件余量是否去除的依据是( )A、工件图样放大对照结果B、自动测量结果C、装配实践判断D、人工测量结果正确答案：A3、斜导柱侧抽芯注射模中楔紧块的作用是什么( )?A、承受侧压力B、定位作用C、A或B正确D、模具闭合后锁住滑块正确答案：C4、职业道德建设与企业的竞争力的关系是( )。

A、互不相关B、局部与全局关系C、相辅相承关系D、源泉与动力关系正确答案：D5、属于辅助时间的是( )。

A、工人喝水,上厕所时间B、测量和检验工件时间C、领取和熟悉产品图样时间D、进给切削所需时间正确答案：B6、模具零件采用紧固件法连接固定时,其螺钉拧入长度有一定要求,对于钢件一般要求螺钉拧入长度等于( )倍的螺钉直径或稍长。

A、1.5B、0.5C、2D、1正确答案：D7、零件工程图明细栏通常不含( )信息。

A、设计时间B、零件材料C、设计者D、技术要求正确答案：D8、承受轴向载荷较大的高速轴应用( )轴承支承。

A、9000.0B、6000.0C、7000.0D、8000.0正确答案：C9、( )的工作特点是支撑点的位置能随着工件定位基面位置的变动而自动调整。

A、可调支撑B、辅助支撑C、浮动支撑D、固定支撑正确答案：C10、注射主流道始端的凹球半径比注射机喷嘴头部球面半径( )。

A、随意B、小C、大D、相等正确答案：C11、安全文化的核心是树立( )的价值观念,真正做到“安全第一,预防为主”。

A、以管理为主B、以经济效益为主C、以产品质量为主D、以人为本正确答案：D12、用机械加工方法,将毛坯变成零件的过程称为( )过程。

A、加工工艺B、制造工艺C、机械加工工艺D、机械工艺正确答案：C13、合理利用覆盖效应,有利( )电极损耗。

模具设计与制造技术模考试题与答案一、单选题（共50题，每题1分，共50分）1、夹具中螺旋夹紧装置的主要缺点是( )。

A、费时费力B、容易损坏夹具体C、容易损坏工件D、夹紧不可靠正确答案：A2、( )是由预先制造好的通用标准部件经组装而成的夹具。

在产品变更时,可快速重新组装成另外形式的夹具 ,以适应新产品装夹。

A、可调夹具B、组合夹具C、通用夹具D、专用夹具正确答案：B3、黄铜是( )。

A、铜与锌的合金B、纯铜C、铜与铝的合金D、铜与锡的合金正确答案：A4、下列关于基孔制的描述中,( )是不正确的。

A、基准孔的基本偏差为上偏差B、基准孔下偏差数值为零C、基孔制的孔是配合的基准件D、基准孔的上偏差为正值正确答案：A5、在形位公差符号中,符号“◎”表示( )。

A、圆度B、对称度C、同轴度D、圆柱度正确答案：C6、在型腔板上钻冷却水孔的直径尺寸应为( )。

A、3~5mmB、14~20mmC、5~8mmD、10~14mm正确答案：D7、常见的电化学加工的方法有电解抛光和( )。

A、电铸加工B、电解修磨C、电化学腐蚀正确答案：C8、限位开关在电路中起的作用是( )。

A、欠压保护B、行程控制C、过载保护D、短路保护正确答案：B9、采用热流道浇注系统注射模生产塑件可节省( )。

A、压力B、时间C、温度D、原料正确答案：D10、把轴设计成中间大、两端小的阶梯形,主要是为了( )。

A、外形美观B、加工方便C、便于拆卸D、便于装拆正确答案：D11、根据GB6093-85,量块按照制造精度分( )级。

A、六B、七C、八D、五正确答案：A12、普通螺纹属于米制三角形螺纹,牙型角α等于( )。

A、60度B、55度C、30度D、40度正确答案：A13、机件需要被放大的部分,必须用( )依次标明。

A、罗马数字B、英文小写字母C、阿拉伯数字D、英文大写字母正确答案：A14、集中装配的特点是( )。

A、从零件装成部件或产品的全过程均在固定地点B、由几组(或多个)工人来完成C、装配周期短D、对工人技术水平要求高正确答案：A15、我国公民的基本道德规范是( )、团结友爱、勤俭自强、敬业奉献。

模具设计与制造试卷习题汇总（复习必备）一、冲压弯曲习题及塑料模具习题二、模具设计与制造基础复习题—2009.4三、塑料模具设计基础--习题答案四、《冲压模具设计与制造》期末总复习题五、《模具设计与制造基础》复习题六、模具设计与制造复习题及答案一、冲压弯曲习题及塑料模具习题一 . 填空题1 冷冲模是利用安装在压力机上的模具对材料施加变形力，使其产生变形或分离，从而获得冲件的一种压力加工方法。

2 因为冷冲压主要是用板料加工成零件,所以又叫板料冲压.3 冷冲压不仅可以加工金属材料材料,而且还可以加工非金属材料。

4 冲模是利用压力机对金属或非金属材料加压,使其产生分离或变形而得到所需要冲件的工艺装备5 冷冲压加工获得的零件一般无需进行机械加工加工，因而是一种节省原材料、节省能耗的少、无无切屑的加工方法。

6 冷冲模按工序组合形式可分为单工序模具和组合工序模具，前一种模具在冲压过程中生产率低,当生产量大时,一般采用后一种摸具，而这种模具又依组合方式分为复合模、级进模、复合、级进模等组合方式。

7 冲模制造的主要特征是单件小批量生产，技术要求高,精度高,是技术密集型生产。

8 冲压生产过程的主要特征是,依靠冲模和压力机完成加工，便于实现自动化，生产率很高，操作方便。

9 冲压件的尺寸稳定,互换性好，是因为其尺寸公差由模具来保证。

填空题1 塑性变形的物体体积保持不变，其表达式可写成ε 1 + ε2 + ε3 =0.2 冲压工艺中采用加热成形方法，以增加材料塑性能达到变形程度的要求。

3 压应力的数目及数值愈大，拉应力数目及数值愈小，金属的塑性愈好。

4 在材料的应力状态中,压应力的成分愈多 ,拉应力的成分愈少 ,愈有利于材料塑性的发挥。

5 一般常用的金属材料在冷塑性变形时,随变形程度的增加，所有强度指标均增加，硬度也增加，塑性指标降低 ,这种现象称为加工硬化。

6 硬化指数 n 值大,硬化效应就大，这对于伸长类变形来说就是有利的。
