附件一:《城市规划制图图例(试行)》技术说明一、图例的适用范围与作用第1条.该图例适用于城市总体规划中的中心城区用地布局现状图、规划图和控制性详细规划用地布局现状图、规划图,该图例可作为规划总图CAD图例绘制的统一技术标准。
二、图例的分类依据第2条.该图例的建设用地分类依据为新版《城市用地分类与规划建设用地标准》(GB50137-2011)。
三、图例的分类范围与精度第3条.该图例分类范围涵盖《城乡用地分类和代码》规定中的“H”类的全部用地类别(“H1—H9”)和《城市建设用地分类和代码》规定中的全部用地类别。
第4条.该图例分类深度涵盖《城乡用地分类和代码》类和《城市建设用地分类和代码》规定中的大、中、小全部类别。
四、图例的绘制原则第5条.颜色选择以AutoCAD颜色索引为基础。
第6条.图例中相同大类的图例颜色应尽量处于同一色系。
第7条.当新版《城市用地分类与规划建设用地标准》(GB50137-2011)与旧版《城市用地分类与规划建设用地标准》(GBJ137-90)涉及的用地性质相同或相近时,应尽量沿袭旧版图例绘制的习惯。
第8条.图例中大类以“颜色”作为用地性质的表达形式;中类和小类出两种版本:一种版本是中类以“颜色”为主,其中部分以“颜色+符号”作为用地性质的表达形式;小类以“颜色”、“颜色+符号”或“颜色+用地代码”作为用地性质的表达形式(注:“颜色+符号”的小类用地性质亦可用“颜色+用地代码”代替);另一种版本是中类以“颜色”为主,其中部分以“颜色+文字符号”作为用地性质的表达形式;小类以“颜色”、“颜色+文字符号”或“颜色+用地代码”作为用地性质的表达形式(注:“颜色+文字符号”的小类用地性质亦可用“颜色+用地代码”代替)。
第9条.当总图中某一类用地仅划分到“大类”时,应使用“城市建设用地(大类)制图图例”,且该类用地的“大类”与“中小类”不得同时出现。
附件三:住房和城乡建设部城乡规划司在宣贯《城市用地分类与规划建设用地标准》(GB50137-2011)中有关新、老标准在具体规划中的衔接意见与建议一、城市总体规划为保证总体规划编制审批工作稳步有序推进,建议在执行《城市用地分类与规划建设用地标准》(GB50137-2011)(以下简称“新标准”)上按照不同工作阶段,区别对待:1、总体规划已经批复实施的,按照法律、法规和标准规范不向前追溯执行的原则,不必按照新标准重新修订已经批准的总体规划。

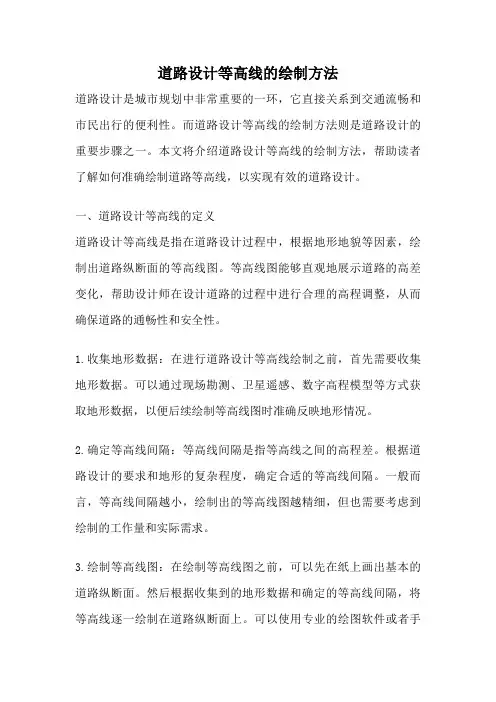

道路设计等高线的绘制方法道路设计是城市规划中非常重要的一环,它直接关系到交通流畅和市民出行的便利性。
而道路设计等高线的绘制方法则是道路设计的重要步骤之一。
本文将介绍道路设计等高线的绘制方法,帮助读者了解如何准确绘制道路等高线,以实现有效的道路设计。
一、道路设计等高线的定义道路设计等高线是指在道路设计过程中,根据地形地貌等因素,绘制出道路纵断面的等高线图。
等高线图能够直观地展示道路的高差变化,帮助设计师在设计道路的过程中进行合理的高程调整,从而确保道路的通畅性和安全性。
1.收集地形数据:在进行道路设计等高线绘制之前,首先需要收集地形数据。
可以通过现场勘测、卫星遥感、数字高程模型等方式获取地形数据,以便后续绘制等高线图时准确反映地形情况。
2.确定等高线间隔:等高线间隔是指等高线之间的高程差。
根据道路设计的要求和地形的复杂程度,确定合适的等高线间隔。
一般而言,等高线间隔越小,绘制出的等高线图越精细,但也需要考虑到绘制的工作量和实际需求。
3.绘制等高线图:在绘制等高线图之前,可以先在纸上画出基本的道路纵断面。
然后根据收集到的地形数据和确定的等高线间隔,将等高线逐一绘制在道路纵断面上。
可以使用专业的绘图软件或者手工绘制,根据实际情况选择合适的绘制工具。
4.标注高程数值:在绘制等高线的过程中,需要在等高线上标注高程数值。
这样可以更直观地了解道路的高差变化。
可以使用文字、箭头等方式进行标注,确保标注清晰可读。
5.检查和修正:绘制完成后,需要对等高线图进行检查和修正。
检查是否有绘制错误或者遗漏部分,确保等高线图的准确性和完整性。
如果发现问题,及时进行修正。
三、道路设计等高线的应用道路设计等高线图在道路建设中起到重要的作用。
它可以帮助设计师更好地了解地形地貌,合理规划道路线路和高差,从而达到更好的交通流畅性和安全性。
此外,等高线图还可以用于道路施工时的工程量计算和监测,为施工提供参考依据。
四、道路设计等高线的注意事项1.在绘制等高线图时,需要准确采集地形数据,确保数据的准确性和完整性。
分析图四步走Ⅰ如何做好区位分析?区位分析是对设计项目所在的地域、文化、环境等等因素的了解与认知,是所有项目设计开始前的准备工作。
回想起这几年做的大量区位分析图,似乎从不知所云到人云亦云再到“因为所以”的分析方法。
最基本的区位分析大概有以下这些东西:1. 城市区位显而易见,城市区位既是分析项目所处的城市在这美丽的地球上的位置,通过对城市地域的研究可以确定所在城市的位置、所属地区、人文环境、气候条件、城市规模和与城市之间的距离等信息。
城市区位分析大到国际、国家级小到省、市、区级,可根据项目的区域影响大小进行分析,对于旅游类、文化、交通类项目的帮助比较大。
2. 基地位置基地周边情况的分析,一般常见的有使用现状的全景照片或者分析周边建筑的关系,另外基地的红线、控制线、退线等。
3. 城市肌理分析城市与基地之间的轴线关系、公共空间、密度、朝向、间距、布局、风格等。
4. 可达性(交通)分析分析城市的的街道路网,基地的出入口、交通的灵活性。
以及城市交通的交叉口、平行道口和立体交通等,乃至铁路、航线等。
5. 区位优势与限制分析区域独特的资源与优势,以及不利条件等,有些公司称为“SWOT”分析(不准确,请自行百度“SWOT分析法”)。
6. 区位景观环境分析噪音环境、公园绿地系统、地标设施、视线分析等。
7.特殊分析图根据项目的功能、结构等进行的分析……(以下省略1万字)Ⅱ怎么画规划理念构思图分析图虽不是项目的重点,却是吸引点,前期理念构思图尤甚,虽没必要投入太多精力,但应做精做巧。
构思有一个主要的足矣,大量理念同时出动反而削弱了核心。
即便需要若干延伸性的理念去分别支撑结构、路网、重点片区等,也不宜突破主体构思。
下面说正题,我把参与的每一个文本中的前期构思理念图分两类:原则表述和方案构思,先分类介绍,接着分别展开。
一.理念构思图的特点是什么?1.原则表述类此类构思图,也是我们一般所说的模式图。
顾名思义,是运用抽象的图元组合表达原则性、基础性的构思。
城市规划图绘制方法概述城市规划图是城市规划工作的重要组成部分,用于展示城市的布局、用地分配和交通网络等关键要素。
本文将介绍城市规划图的绘制方法,包括数据收集、地图绘制和进一步的分析与优化。
数据收集在开始绘制城市规划图之前,首先需要收集大量的相关数据。
这些数据包括城市的地形地貌、土地利用情况、人口分布、交通状况等信息。
1.地形地貌数据:可以通过地形图或卫星影像来获取城市的地形地貌数据。
这些数据可以包括山脉、河流、湖泊、海洋等自然要素的位置和形状。
2.土地利用数据:通过地籍测绘、土地管理部门的数据或卫星影像等途径获取城市土地利用数据。
这些数据包括住宅区、商业区、工业区、公共设施等不同用地类型的分布情况。
3.人口数据:可以通过人口普查、社会调查、移民数据等途径获取城市的人口数据。
这些数据包括人口的数量、分布密度以及不同人口群体的特征。
4.交通数据:可以通过交通部门的数据或者交通调查来获取城市的交通数据。
这些数据包括道路网、公共交通设施、道路拥堵情况等信息。
地图绘制在收集了足够的数据后,可以开始绘制城市规划图了。
下面介绍几种常用的地图绘制方法。
1.手绘地图:这是最传统也最直观的绘图方法。
可以使用画笔和纸张,根据收集到的数据手绘城市规划图。
这种方法需要有绘图技巧和艺术造诣,可以根据需要进行适当的修饰和标注。
2.计算机辅助设计(CAD)软件:CAD软件是一种专业的绘图工具,可以利用计算机的绘图功能绘制城市规划图。
CAD软件可以根据收集到的数据进行准确的绘制,并提供丰富的绘图工具和选项。
3.地理信息系统(GIS)软件:GIS软件是一种专门用于地理数据分析和地图制作的工具。
使用GIS软件可以绘制具有空间属性的城市规划图,例如根据交通数据绘制城市交通网络图。
4.三维建模软件:三维建模软件可以将城市规划图建模成三维模型,使得城市规划更加直观。
这种方法可以通过多个角度观察城市规划,并进行虚拟漫游,有利于分析和展示城市规划效果。
浅谈绘制一张规范的用地红线图规划管理部门按照控制性详细规划和集约用地的原则,核定和审批建设用地的位置并确定建设项目用地范围,制作用地红线图。
用地红线是围起某个地块的一些坐标点连成的线,红线内土地面积就是取得使用权的用地范围。
用地红线范围的确定,为取得土地使用权的建设单位提供了建设依据,红线既具备法律性又兼有制约性,既为建设项目的设计施工确定了法定范围,又对项目的建设规模进行了限制。
用地红线图可分为实测地形图、控制线和标注线:(1)实测地形图,必须经过具备测绘资质的单位现场勘查后制作而成,地形图包含的要素较多,测绘单位通常用不同图层进行区分,例如:KZD表示GPS 点、平面控制点、高程控制点;GCD表示碎部高程注记点面等,如图2:建设单位提供实测地形图后,规划部门需现场踏勘,并与地形图进行核对,如与实际地形不符,则需补测或重测;如核对无误,地形图方可使用。
在绘制图纸之前,需对地形图进行处理:首先,用CAD软件打开地形图图纸,使用图层命令新建“地形图”图层,颜色为252号色;再对地形图线形进行处理,使用快速选择命令,分别选择地形图中的多段线、二维多段线,将线宽设定为“0”;然后,再对地形图中的文字进行处理,同样使用快速选择命令选择地形图中的文字,将文字样式设定为HZ或HZTXT;最后,使用清楚命令“PU”,对多余的图层进行清理。
(2)控制线:思义,控制线是对红线范围内的建筑进行严格控制的标线,所控制的范围区间严禁用于构筑物的建设,控制线主要包括建筑控制线、绿化控制线、河道控制线等。
1)用地范围线是用于确定项目用地的边界范围,规划部门按照上位规划的情况对项目用地的边界进行确定,有时也可根据已取得土地使用证的范围确定红线,在制作图纸时通常以“用地红线”进行标注。
2)建筑控制线主要是对道路交通设施以及电力高压走廊的退让控制,具体控制的范围要根据省市级规划主管部门制定的城市规划技术管理规定进行确定,以重庆市规划局制定的规定为例,临城市道路新建、改建、扩建的建筑,不得超越建筑控制线,其退让道路控制边线的最小距离,应当符合下表规定:新建剧院、游乐场、体育场(馆)、展览馆、会展中心、大型商场、大型旅馆、大型医院、中小学校等有大量人流、车流集散的建筑,其临城市道路的主要出入口退让道路控制边线的最小距离,在满足国家相关规范前提下,应当在上表基础上适当增加,且最小退让距离不得小于10米。
湘源操作流程(1)第一部分专业基础一、城市规划设计内容与图纸绘制(总规、控规、修规)城市总体规划(包括分区规划):如9类用地性质控制性详细规划:如图则修建性详细规划:表明:相同规划阶段的土地采用图特点土地使用规划是城市规划的核心工作之一,在总体规划、分区规划、控制性详细规划阶段,都是核心规划内容。
土地使用图包括土地使用现状图、土地使用规划图。
各个规划阶段的土地使用图表达的内容基本一致,表示规划范围内各类不同使用性质用地的界线,而区别在于:用地分类的深度各有不同。
总体规划和分区规划的用地分类通常以大类居多,中类辅以;控制性详尽规划用地分类就是以小类居多,中类辅以。
图纸的比例不同。
总体规划图纸比例1∶5000―1∶25000,其中1∶10000是常用的比例;分区规划采用比例1∶5000;控制性详细规划的图纸比例1∶2000。
图纸比例不同,相应的图面字体大小,线型比例,粗细也有所不同。
二、常用软件1.autocadcivil3d(autodeskmap)2.《湘源控制性详尽规划cad系统》6.0版附:cad补充命令:外部参考、图层隔绝等、图层查封、图层次序、xl;湘源常用便捷命令:补充:交叉道路红线倒角的半径:道路宽度的3/4(经验值,湘源一般为20、25、30等)视距三角形的概念(湘源自动分解成)三、总体规划图(包括分区规划)绘图要点四、控制性详尽规划图绘图要点(一)掌控指标图的内容按照现有控制性详细规划的编制要求,控制指标图图面内容一般包括以下三个部分:1.道路控制性详尽规划建议绘制的道路,图面上必须抒发:道路中心线、道路红线、缘石线。
机非分隔带(三块板、四块板道路),中央分隔带(两块板、四块板道路)等要素,相同的要素也必须绘制在不同的图层上。
2.地块界线围起来地块的边界线。
3.指标控制性详细规划的规定性指标.一般包括:(1)用地性质;(2)建筑密度(建筑基底总面积/地块面积);(3)建筑掌控高度;(4)容积率(建筑总面积/地块面积);(5)绿地率(绿地总面积/地块面积);(6)交通出入口方位;(7)停放泊位及其他须要布局的公共设施。
总图制图标准GB/T 50103-2001主编部门:中华人民共和国建设部批准部门:中华人民共和国建设部施行日期::2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求,由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订,经有关部门会审,现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准,自2002年3月1日起施行。
原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。
本标准由建设部负责管理,中国建筑标准设计研究所负责具体解释工作,建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务,本标准编制组对《总图制图标准》(GBJ 103—87)进行了修编。
编制组首先参照1990年收集到的反馈意见提出征求意见稿,面向全国广泛征求意见,随后提出了送审稿,再经函审和专家审查通过,使之具有较好的群众基础。
本标准的修编目的是:一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。
城市规划图是完成规划编制任务的主要成果之一。
规划图所显示的区域面积很大,常用小比例绘制,而上述的各项规划意图、城市布局及指导思想又必须准确、直观、形象、简练地表达在图纸上。
所以,在编制城市规划图时,要把规划内容包括的各种项目(如工业、仓库、居住、绿化等用地、道路、广场、车站、港口等位置,以及给水、排水、电力、电信等工程管线)用最简单、最明显的符号或不同的颜色表达在图纸上,采用的符号和颜色就叫做规划图例。
一:图例分为用地图例和工程设施图例。
用地图例按照城市建设现状和将来建设意图可分为现状图例和规划图例,按照表示的方法和绘制特点可分为单色图例和彩色图例。
单色图例即运用符号和线条的粗细、虚实、黑白、疏密的不同变化构成图例;彩色图例即运用各种颜色的深浅、浓淡绘出由不同色块、宽窄线条和彩色符号构成的图例,彩色用地图例一般采用的颜色是:①熟褐色表示工业用地及工厂;②紫色表示仓库用地;③红色表示公共建筑物;(党政机关、大中专学校可注上文字)④白色表示道路广场;⑤蓝色表示河、湖、水面;⑥褐色表示铁路、铁路站场;⑦灰色表示飞机场、停车场等交通运输设施用地;⑧绿色表示各种绿带、果园、苗圃、农田、菜地和牧场。
⑨黄色表示居住用地工程设施图例也分为单色图例和彩色图例。
单色工程设施图例包括用地分析图例、工程设施及其构筑物图例和各类工程管线图例等,主要供绘制城市用地分析图及有关工程设施规划图使用;⑨彩色工程设施图例习惯用色:黑色表示道路、铁路、桥梁、涵洞;蓝色表示水塔、水闸、泵站等;绿色表示雨水管线;褐石色表示污水管线;红色表示电力电信管线;黑色、灰色、黄色表示工业管线。
二:其他要素:1)图名:图名即图纸的名称(大标题)。
在规划图上没有标题栏、会签栏等。
图名一般横写在图纸的上方或其他适宜的位置。
通常采用仿宋体字、黑体字或隶书书写。
字体较大,一般大于14号字,大小要与图幅幅面协调。
颜色一般与图纸边框用色相同。
2)图笺:标明图纸编绘的单位和时间,一般放在图纸的右下角。

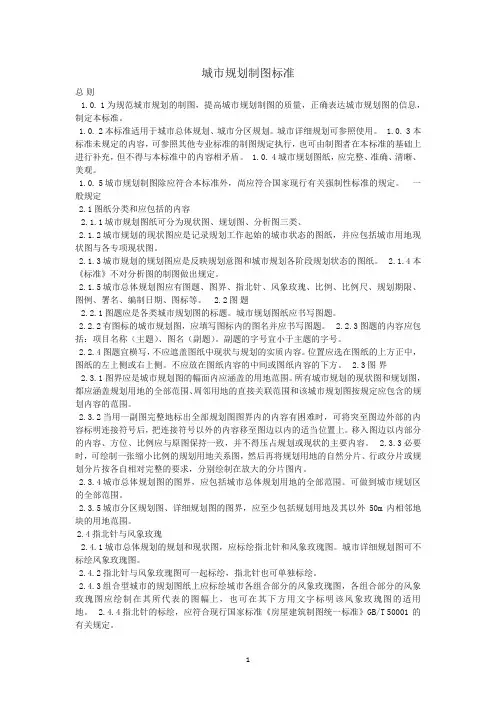

城市规划制图标准总则1.0. 1 为规范城市规划的制图;提高城市规划制图的质量;正确表达城市规划图的信息;制定本标准..1.0. 2 本标准适用于城市总体规划、城市分区规划..城市详细规划可参照使用.. 1.0. 3 本标准未规定的内容;可参照其他专业标准的制图规定执行;也可由制图者在本标准的基础上进行补充;但不得与本标准中的内容相矛盾..1.0. 4 城市规划图纸;应完整、准确、清晰、美观..1.0. 5 城市规划制图除应符合本标准外;尚应符合国家现行有关强制性标准的规定.. 一般规定2.1 图纸分类和应包括的内容2.1.1 城市规划图纸可分为现状图、规划图、分析图三类、2.1.2 城市规划的现状图应是记录规划工作起始的城市状态的图纸;并应包括城市用地现状图与各专项现状图..2.1.3 城市规划的规划图应是反映规划意图和城市规划各阶段规划状态的图纸.. 2.1.4 本标准不对分析图的制图做出规定..2.1.5 城市总体规划图应有图题、图界、指北针、风象玫瑰、比例、比例尺、规划期限、图例、署名、编制日期、图标等.. 2.2 图题2.2.1 图题应是各类城市规划图的标题..城市规划图纸应书写图题..2.2.2 有图标的城市规划图;应填写图标内的图名并应书写图题.. 2.2.3 图题的内容应包括:项目名称主题、图名副题..副题的字号宜小于主题的字号..2.2.4 图题宜横写;不应遮盖图纸中现状与规划的实质内容..位置应选在图纸的上方正中;图纸的左上侧或右上侧..不应放在图纸内容的中间或图纸内容的下方.. 2.3 图界2.3.1 图界应是城市规划图的幅面内应涵盖的用地范围..所有城市规划的现状图和规划图;都应涵盖规划用地的全部范围、周邻用地的直接关联范围和该城市规划图按规定应包含的规划内容的范围..2.3.2 当用一副图完整地标出全部规划图图界内的内容有困难时;可将突至图边外部的内容标明连接符号后;把连接符号以外的内容移至图边以内的适当位置上..移入图边以内部分的内容、方位、比例应与原图保持一致;并不得压占规划或现状的主要内容.. 2.3.3 必要时;可绘制一张缩小比例的规划用地关系图;然后再将规划用地的自然分片、行政分片或规划分片按各自相对完整的要求;分别绘制在放大的分片图内..2.3.4 城市总体规划图的图界;应包括城市总体规划用地的全部范围..可做到城市规划区的全部范围..2.3.5 城市分区规划图、详细规划图的图界;应至少包括规划用地及其以外50m内相邻地块的用地范围..2.4 指北针与风象玫瑰2.4.1 城市总体规划的规划和现状图;应标绘指北针和风象玫瑰图..城市详细规划图可不标绘风象玫瑰图..2.4.2 指北针与风象玫瑰图可一起标绘;指北针也可单独标绘..2.4.3 组合型城市的规划图纸上应标绘城市各组合部分的风象玫瑰图;各组合部分的风象玫瑰图应绘制在其所代表的图幅上;也可在其下方用文字标明该风象玫瑰图的适用地.. 2.4.4 指北针的标绘;应符合现行国家标准房屋建筑制图统一标准GB/T 50001的有关规定..2.4.5 风象玫瑰图应以细实线绘制风频玫瑰图;以细虚线绘制污染系数玫瑰图..风频玫瑰图与污染系数玫瑰图应重叠绘制在一起..2.4.6 指北针与风象玫瑰图组合一起标绘..2.4.7 指北针与风象玫瑰的位置应在图幅图区内的上方左侧或右侧..2.5 比例、比例尺2.5.1 城市规划图上标注的比例应是图纸上单位长度与地形实际单位长度的比例关系.. 2.5.2 城市规划图;除与尺度无关的规划图以外;必须在图上标绘出表示图纸上单位长度与地形实际单位长度比例关系的比例与比例尺..2.5.3 在原图上制作的城市规划图的比例;应用阿拉伯数字表示..城市规划图经缩小或放大后使用的;应将比例数调整为图纸缩小或放大后的实际比例数值或加绘形象比例尺.. 2.5.4 城市规划图使用的比例;应按国家有关规定执行..2.5.5 城市规划图比例尺的标绘位置可在风象玫瑰图的下方或图例下方..2.6 规划期限2.6.1 城市规划图应标注规划期限..2.6.2 城市规划图上标注的期限应与规划文本中的期限一致..规划期限标注在副题的右侧或下方..2.6.3 城市规划图的期限应标注规划期起始年份至规划期末年份并应用公元表示.. 2.6.4 现状的图纸只标注现状年份;不标准规划期..现状年份应标注在副题的右侧或下方..2.7 图例2.7.1 城市规划图均应标绘有图例..图例由图形线条或色块与文字组成;文字是对图形的注释..2.7.2 城市规划用地图例;单色图例应使用线条、图形和文字;多色图例应用色块、图形和文字..2.7.3 城市规划图的图例应按本标准第3.1节规定的图例绘制.. 2.7.4 绘制城市规划图应使用本标准规定的图例、其他专业标准规定的图例或自行增加的图例;在同一项目中应统一..2.7.5 城市规划图的图例应绘在图纸的下方或下方的一侧.. 2.8 署名2.8.1 城市规划图与现状图上必须署城市规划编制单位的正式名称;并可加绘编制单位的徽记..2.8.2 有图标的城市规划图;在图标内署名;没有图标的城市规划图;在规划图纸的右下方署名..2.9 编绘日期2.9.1 城市规划图应注明编绘日期..2.9.2 编绘日期是指全套成果图完成的日期..复制的城市规划图;应注明原成果图完成的日期..2.9.3 修改的规划图纸;成为新的成果图的;应注明修改完成的日期..2.9.4 有图标的城市规划图;在图标内标注编绘日期;没有图标的城市规划图;在规划图纸下方;署名位置的右侧标注编绘日期.. 2.10 图标2.10.1 城市规划图上可用图标记录规划图编制过程中;规划设计人与规划设计单位技术责任关系和项目索引等内容..2.10.2 用于张贴、悬挂的现状图、规划图可不设图标;用于装订成册的城市规划图册;在规划图册的目录页的后面应统一设图标或每张图纸分别设置图标..2.10.3 城市规划图的图标应位于规划图的下方..2.11 文字与说明2.11.1 城市规划图上的文字、数字、代码;均应笔画清晰、文字规范、字体易认、编排整齐、书写端正..标点符号的运用应准确、清楚..2.11.2 城市规划图上的文字应使用中文标准简化汉字..涉外的规划项目;可在中文下方加注外文;数字应使用阿拉伯数字;计量单位应使用国家法定计量单位;代码应使用规定的英文字母、年份应用公元年表示..2.11.3 文字高度应按表2.11.3中所列数字选用..2.11.4 城市规划图上的文字字体应易与辨认..中文应使用宋体、仿宋体、楷体、黑体、隶书体等;不得使用篆体和美术字体..外文应使用印刷体、书写体等;不得使用美术体等字体..数字应使用标准体、书写体..2.11.5 城市规划图上的文字、数字;应用于图题、比例、图标、风象玫瑰指北针、图例、署名、规划期限、编制日期、地名、路名、桥名、道路的通达地名、水系河、江、湖、溪、海名、名胜地名、主要公共设施名称、规划参数等..2.12 图幅规格2.12.1 城市规划图的图幅规格可分规格幅面的规划图河特型幅面的规划图两类..直接使用0号、1号、2号、3号、4号规格幅面绘制的图纸为规格幅面图纸;不直接使用0号、1号、2号、3号、4号规格幅面绘制的规划图为特型幅面图纸..2.12.2 用于晒制蓝图的规格图幅宜符合相关规定..2.12.3 用于复印的规格图幅;可根据现有复印设备和材料规格选用..2.12.4 特型图幅的城市规划图尺不做规定;宜有一对边长与规格图纸的边长相一致.. 2.12.5 同一规划项目的图纸规格宜一致.. 2.13 图号顺序2.13.1 城市规划图的顺序宜按布局规划图排在前;工程规划图排在后;基础图排在前;规划图排在后;现状图排在前;规划图排在后的原则进行编排..2.13.2 城市规划图缺省或增加时;图纸的编排顺序应为:1 城市总体规划图缺省时;图纸编排顺序不空缺;下面序号的图纸的序号应紧接着上面依次往下排..2 城市总体规划图增加时;增加的图纸应按插入编排顺序号:属主要城市规划图;应按现状图在前;规划图在后的顺序插入在总体规划图之后;属专业规划的图纸;应按现状图在前;规划图在后的顺序插在近期建设规划图的前面;图纸编排顺序号应依次往后推.. 城市分区规划与城市详细规划图纸缺省或增加时也应符合上述编排顺序..2.14 图纸数量与图纸的合并绘制2.14.1 城市规划图的数量应根据规划对象的特点、规划内容的实际情况、规划工作需要表达的内容决定..规划图的数量应按照有关规定执行.. 2.14.2 同种专业或不同专业内容的现状图河规划图;在不影响图纸内容识别的前提下;均可合并绘制.. 2.15 定位2.15.1 城市规划图的定位应包括规划要素的平面定位、竖向定位、时间定位..2.15.2 城市规划图的平面定位应是对规划要素平面图上两个点的坐标定位;一个点加上一条不通过该点的直线的定位;一个点加上一条直线的方位的定位..1 点的平面定位;单点定位应采用北京坐标系或西安坐标系定位;不宜采用城市独立坐标系定位..在个别地方使用坐标定位有困难时;可以采用与固定点相对位置定位矢量定位、向量定位等..2 直线的平面定位应采用通过直线上两个不同位置点的平面坐标定位;通过线上一点的坐标加上线的走向方位定位;与已知直线的平面距离定位..3 定曲率曲线平面定位应采用曲率中心点坐标加已知曲率半径定位;两已知直线插入定曲率半径曲线定位..4.变曲率曲线平面定位应采用方格网定位..在总体规划、分区规划中;不得使用变曲率曲线定位..2.15.3 城市规图的竖向定位应采用黄海高程系海拔数值定位..不得单独使用相对高差进行竖向定位..2.15.4 城市规划图的时间定位应绘出分期建设的用地范围、建设时序或规划中不同期限的目标内容.. 2.16 地形图2.16.1 城市规划使用的地形图;应采用测绘行政主管部门最新公布的地形图纸.. 2.16.2 城市规划使用的地形图;必须及时由测绘单位对已改变了的地形要素进行修测、补测、清绘后方可使用..2.16.3 城市规划使用的地形图;不得使用不同比例尺的地形图;经缩小、放大、拼接后的地形图;不得直接将小比例尺的地形图纸放大作为大比例尺的地形图纸使用.. 2.16.4 城市规划图上应能看出原有地形、地貌、地物等地形要素..2.16.5 使用有地形底纹的图纸绘制城市规划图时;地形底纹的色度要浅、淡;不同的规划图;可根据需要对地形图中的地形要素做必要的删减..。
如何利用测绘技术制作土地利用规划图在城市化进程不断加速的今天,土地利用规划成为了城市规划中的重要环节。
而测绘技术的应用,则为土地利用规划图的制作提供了有力的支持。
本文将探讨如何利用测绘技术制作土地利用规划图。
I. 土地利用规划图的重要性土地利用规划图是城市规划的重要组成部分,通过对土地资源的合理配置和利用,可以实现城市的可持续发展。
制作一张准确、详细的土地利用规划图对于城市规划者来说至关重要。
II. 测绘技术在土地利用规划中的应用测绘技术是制作土地利用规划图的基础,它可以提供必要的数据支持和空间分析工具。
以下是几种常用的测绘技术在土地利用规划中的应用:a) 高精度地图测绘高精度地图测绘是制作土地利用规划图的基础步骤。
通过使用全球卫星定位系统(GPS)和卫星遥感技术,可以获取精确的地理数据。
这包括地表高程数据、土地利用类型、道路、建筑物等。
这些数据是实施土地规划的基础,为后续的空间分析和决策提供了准确的依据。
b) 遥感技术遥感技术是一种通过卫星或飞机对地面进行观测和测量的方法,可以获取大范围的地理信息。
利用遥感技术,可以获取土地利用类型、植被覆盖程度、土地质量等信息。
这些信息对于制定土地利用规划策略非常重要,可以帮助规划者了解土地利用现状,合理规划未来的土地利用方向。
c) 地理信息系统(GIS)地理信息系统是一种将地理数据进行存储、管理、分析和显示的技术。
利用GIS,可以将测量获得的地理数据与其他数据集结合,并进行空间分析。
例如,可以使用GIS分析不同土地利用类型的空间分布,评估城市扩张对农田的影响等。
GIS还可以为土地利用规划提供决策支持系统,帮助规划者制定合理的土地利用政策。
III. 制作土地利用规划图的步骤a) 收集基础数据制作土地利用规划图的第一步是收集基础数据。
这包括地理数据、人口数据、土地利用现状数据等。
通过收集这些数据,可以对城市的土地利用现状有一个全面的了解。
b) 进行空间分析基于收集到的数据,可以进行空间分析。
