加热输送管道的工艺计算

输气管道工艺计算输气管道工艺计算是为了确定输气管道在运输气体过程中的流量、压力损失、速度和温度等参数，以保证管道运行安全和经济。

在进行输气管道工艺计算前，需要先了解管道的基本参数和条件，如管道直径、长度、流体介质、入口压力和温度等。

输气管道的工艺计算主要包括以下几个方面：1. 流量计算：根据输气量和管道直径等参数，确定气体在管道中的流量。

常用的流量计算公式有经验公式、物理模型和数值模拟等。

根据计算结果，可以选择合适的管道直径以满足输气要求，并确保气体在管道中的流速合理。

2. 压力损失计算：输气管道在运输过程中会产生一定的压力损失，主要包括管阻力、摩擦阻力和局部阻力等。

通过压力损失计算，可以确定管道每段长度上的压力损失，并根据需要进行管道增压或减压处理。

3. 速度计算：速度是指气体在管道中运动的速率，通过速度计算可以确定气体在管道中的流速是否合适。

过大的流速会导致能量损失和管道冲刷，过小的流速则会影响输气效率。

一般来说，气体在输气管道中的速度不宜超过一定的限制值，可以根据速度计算结果进行相应的调整。

4. 温度计算：气体输送过程中的温度变化也是需要考虑的因素之一。

通过温度计算，可以确定气体在管道中的初始温度和末端温度，以及温度梯度和温度变化率。

温度计算结果有助于确定气体输送过程中的热损失和冷却需求，以便选择合适的绝热措施。

总之，输气管道工艺计算是一个综合性的工作，需要考虑多个参数和因素的综合影响。

通过合理的计算和分析，可以确保管道的输气过程安全、高效和经济。

输气管道工艺计算是输气工程领域中非常重要的一步，它关系到输气管道的安全性、经济性和运行效率。

在进行输气管道工艺计算之前，需要获取一系列的输入参数，如输气量、管道直径、管道长度、管道材质、气体性质、入口压力和入口温度等。

这些参数的准确性和完整性对于工艺计算结果的准确性和可靠性至关重要。

首先，对于输气管道的流量计算，可以根据流量计算公式来进行。

这些公式包括经验公式、物理模型和数值模拟等。

工艺管道安装工程工程量计算规则定额是确定工程造价的依据，是由国家权威机构编制的，具有法律依据。

因此在编制预算时，定额的应用中，尽量套用定额。

没有特殊情况不要任意修改定额，若需编制补充定额，须经有关部门的审批方可使用。

1、熟悉定额说明：统一定额的说明分两部分，一是册说明：内容包括本册定额的适用范围，定额的编制原则，人工、机械、材料的表现形式和内容，与其它分册定额的关系等。

其次是章说明：内容包括定额适用范围，定额内所包括的工序内容和不包括的内容，以及必要的数据。

如脚手架、超高费。

2、熟悉统一定额的工程量计算规则：要与统一定额的编制原则、应用方法相吻合，是预算人员共同遵守的准绳，应正确理解、熟练运用。

3、定额项目内未计价材料，量的表现形式。

定额中括号内的数字，也称主材，其中包括施工损耗。

一、工艺管道工程定额编制(一)厂、站工艺管道适用于：1、井场、计量间及厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道。

2、厂区第一个连接点以内的生产用(包括生产与生活共用)给水、蒸汽、煤气输送管道。

工艺管道与其他管道界限划分：(1)与油气田管道：应以施工图标明的站、库分界线划分。

如果施工图没有明确界限，应以站库围墙(或以站址边界线)外出2米为界。

(2)与长输管道：应以进站第一个阀池为界。

(3)与给水管道：以入口水表井阀池为界。

(4)与排水管道：以出厂围墙第一个污水井为界。

(5)与蒸汽和煤气管道均以进厂第一个计量表或阀门（阀池）为界。

(6)独立的锅炉房、水泵房以外墙皮1.5m为界。

3、厂站工艺管道不适用大于42MPa的超高压管道及设备本体所属管道。

4、厂站工艺管道压力等级管道类别的划分：低压0<PN≤1.6MPa，中压1.6MPa<PN≤10MPa，高压PN>10MPa；蒸汽管道PN≥9MPa，工作温度≥5000C时升为高压。

(二)工程量计算规则：1、管道安装：(1)定额中各类管道材质适用范围：A、碳钢管道适用于焊接钢管、无缝钢管、16Mn钢管。

化工工艺常用流速范围及管径计算化工工艺中的流速是指物质在管道中的流动速度，通常用米每秒（m/s）来表示。

流速的选择对于化工工艺的稳定运行和设备的正常工作有着重要的影响。

通常情况下，化工工艺中使用的流速范围为0.8-4m/s。

不同的工艺操作需要不同的流速范围，下面将根据不同的工艺操作介绍流速范围及管径计算的方法。

1.输送液体在输送液体的过程中，流速的选择要保证管道内液体的均匀流动，避免出现液体沉积或堵塞情况。

一般情况下，输送非粘性液体的流速范围为1-3 m/s。

对于输送粘性液体，由于其粘度较大，流速范围应适当降低，一般为0.8-1.2 m/s。

输送液体时，可以根据液体的流量和流速来计算所需的管径。

流量（Q）的单位通常为标准立方米每小时（Nm³/h），管道的内径（D）的单位为毫米（mm），可以使用下列公式计算：Q=v×A其中，Q为流量，v为流速，A为横截面积。

横截面积可以用管道内径D计算，公式为：A=π×(D/2)²。

通过联立两个公式可以得到管径D的计算公式：D=2×√(Q/(π×v))2.蒸发蒸发工艺中，流速的选择要保证液体能够充分蒸发，同时也要避免液体过热或沉积。

一般情况下，蒸发过程中的流速范围为1-2m/s。

蒸发过程中的管径计算与液体输送类似，可以根据蒸发液体的流量和流速来计算所需的管径。

3.混合混合工艺中，流速的选择要保证不同组分的物料能够充分混合，避免组分分层或物料堆积。

一般情况下，混合过程中的流速范围为2-4m/s。

混合过程中的管径计算也可以通过流量和流速来确定。

化工工艺常用流速范围及管径计算化工工艺中，流速是一个重要的参数，涉及到输送流体的速度和流体与管道壁面的摩擦关系，对于液体和气体传输有着不同的要求。

在选择合适的流速范围和管径时，需要考虑流体性质、输送目的和经济效益等因素。

一、流速范围：1.液体流速范围：一般情况下，液体在管内的流速常在0.5-4m/s之间。

对于粘稠液体，上限值可适当提高，以防止沉积或堵塞。

如果需要提高流速，可以适当增大管径或采用多管并联的方式。

2.气体流速范围：气体在管道中的流速一般较高，一般在25-30m/s之间。

对于高粘度或高湿度的气体，流速可适当下降。

需要注意的是，过高的流速可能造成压力损失增大、噪音增加等问题，过低的话则可能导致积聚或沉积。

因此，选择适当的气体流速非常重要。

二、管径计算：管径的选择需要根据流体的流量、流速和管道布局等因素进行综合考虑。

1.流量计算：首先需要确定所需的流量，这个与工艺的要求密切相关。

在单位时间内，通过管道的液体或气体的体积称为流量，常以单位时间内通过面积为1平方米的截面的流体体积而定义。

2.确定流速：在确定流量的基础上，根据实际需要以及流体性质，选择合适的流速范围。

3.管径选择：根据流量和流速，可以通过流量方程计算得到管道的截面积。

然后，根据不同的管材选择公称管径。

常用的计算公式有以下几种：a.流速公式：流速（m/s）=流量（m³/h）/（截面积（m²）*3600）b.等效直径公式：流量（m³/h）=流速（m/s）*（π/4）*管道内径²c. 直径公式：流量（m³/h）= 係数* π * 管道内径（mm）²其中，係数是根据具体的管道材料和内壁光滑程度确定的系数。

需要注意的是，选择管径时还要考虑管道材料、成本、施工条件等因素，综合考虑以满足工艺要求和经济效益。

总结起来，化工工艺中流速范围的选择需要结合流体性质、输送目的、经济效益等因素，常用的液体流速范围为0.5-4m/s，气体流速范围为25-30m/s。

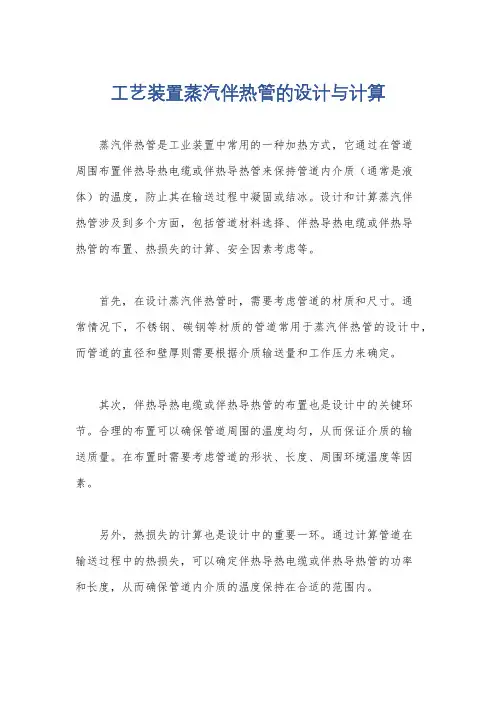

工艺装置蒸汽伴热管的设计与计算
蒸汽伴热管是工业装置中常用的一种加热方式，它通过在管道
周围布置伴热导热电缆或伴热导热管来保持管道内介质（通常是液体）的温度，防止其在输送过程中凝固或结冰。

设计和计算蒸汽伴
热管涉及到多个方面，包括管道材料选择、伴热导热电缆或伴热导
热管的布置、热损失的计算、安全因素考虑等。

首先，在设计蒸汽伴热管时，需要考虑管道的材质和尺寸。

通
常情况下，不锈钢、碳钢等材质的管道常用于蒸汽伴热管的设计中，而管道的直径和壁厚则需要根据介质输送量和工作压力来确定。

其次，伴热导热电缆或伴热导热管的布置也是设计中的关键环节。

合理的布置可以确保管道周围的温度均匀，从而保证介质的输
送质量。

在布置时需要考虑管道的形状、长度、周围环境温度等因素。

另外，热损失的计算也是设计中的重要一环。

通过计算管道在
输送过程中的热损失，可以确定伴热导热电缆或伴热导热管的功率
和长度，从而确保管道内介质的温度保持在合适的范围内。

此外，安全因素也是设计中需要考虑的重要内容。

蒸汽伴热管设计需符合相关的安全标准和规范，确保在工作过程中不会出现安全隐患，同时需要考虑防水、防腐蚀等问题。

总的来说，设计和计算蒸汽伴热管需要综合考虑管道材料、伴热导热电缆或伴热导热管的布置、热损失的计算以及安全因素等多个方面，以确保蒸汽伴热管在工业装置中能够稳定、高效地工作。

蒸汽管道内径计算公式蒸汽管道是工业生产中常见的设备，用于输送蒸汽至各个工艺设备中。

在设计和选择蒸汽管道时，管道内径的计算是非常重要的一项工作。

合理的内径可以保证蒸汽的输送效率和安全性，同时也可以减少能源的浪费。

本文将介绍蒸汽管道内径的计算公式及其相关知识。

蒸汽管道内径的计算公式通常是根据管道的流量和压力来确定的。

在实际工程中，一般会根据设计要求和现场情况来选择合适的管道内径。

下面将介绍几种常用的蒸汽管道内径计算公式。

1. 根据蒸汽流量计算内径。

蒸汽管道的内径与流量之间存在着一定的关系。

通常情况下，可以使用以下公式来计算蒸汽管道的内径：d = 0.0245 Q^0.5。

其中，d为管道的内径，单位为英寸；Q为蒸汽的流量，单位为磅/小时。

这个公式是根据经验推导得出的，可以在一定程度上满足工程设计的需求。

2. 根据蒸汽压力计算内径。

蒸汽管道的内径还与蒸汽的压力有关。

一般来说，蒸汽的压力越大，需要的管道内径也就越大。

可以使用以下公式来计算蒸汽管道的内径：d = 0.0055 P^0.5。

其中，d为管道的内径，单位为英寸；P为蒸汽的压力，单位为磅/平方英寸。

这个公式也是根据经验得出的，可以在一定程度上满足工程设计的需求。

3. 综合计算。

在实际工程中，通常需要综合考虑蒸汽流量和压力两个因素来确定管道的内径。

可以使用以下综合公式来计算蒸汽管道的内径：d = 0.0245 Q^0.5 + 0.0055 P^0.5。

其中，d为管道的内径，Q为蒸汽的流量，P为蒸汽的压力。

这个综合公式可以更加准确地确定管道的内径，满足不同工程情况下的需求。

需要注意的是，上述公式都是根据经验得出的，并不能完全适用于所有情况。

在实际工程中，还需要考虑到蒸汽的温度、管道的材质、管道的长度等因素。

因此，在进行蒸汽管道内径的计算时，需要结合实际情况进行综合考虑，可以借助计算软件或者请专业工程师进行计算。

此外，蒸汽管道的内径计算还需要考虑到管道的阻力损失、蒸汽的凝结和冷凝水的排放等问题。

1管道总传热系数管道总传热系数是热油管道设计和运行管理中的重要参数。

在热油管道稳态运行方案的工艺计算中，温降和压降的计算至关重要，而管道总传热系数是影响温降计算的关键因素，同时它也通过温降影响压降的计算结果。

1.1 利用管道周围埋设介质热物性计算K 值管道总传热系数K 指油流与周围介质温差为1℃时，单位时间通过管道单位传热表面所传递的热量，它表示油流至周围介质散热的强弱。

当考虑结蜡层的热阻对管道散热的影响时，根据热量平衡方程可得如下计算表达式：1112ln 111ln 22i in en wiL LD D D KD D D D （1-1）式中：K ——总传热系数，W/(m 2·℃)；e D ——计算直径，m ；（对于保温管路取保温层外径的平均值，对于无保温埋地管路可取沥青层外径）；n D ——管道直径，m ； w D ——管道最外层直径，m ；1α——油流与管壁放热系数，W/(m 2·℃)；2α——管外壁与周围介质的放热系数，W/(m 2·℃)； i λ——第i 层相应的导热系数，W/(m ·℃)；i D ，1i D ——管道第i 层的外直径，m ，其中1,2,3...i n ；L D ——结蜡后的管径，m 。

为计算总传热系数K ，需分别计算部放热系数1α、自管壁至管道最外径的导热热阻、管道外壁或最大外围至周围环境的放热系数2α。

（1）部放热系数1α的确定放热强度决定于原油的物理性质及流动状态，可用1α与放热准数u N 、自然对流准数r G 和流体物理性质准数r P 间的数学关系式来表示[47]。

在层流状态（Re<2000），当Pr 500Gr <时：13.65ydNu （1-2）在层流状态（Re<2000），当Pr 500Gr >时：0.250.330.430.11Pr 0.15Re Pr Pr y yyy y bdNu Gr （1-3）在激烈的紊流状态（Re>104），Pr<2500时：0.250.80.441Pr 0.021Re Pr Pr y y ybd（1-4）在过渡区(2000<Re<104)（1-5）式中：u N ——放热准数，无因次；——流体物理性质准数，无因次；——自然对流准数，无因次； ——雷诺数；0(Re )f K f =——系数；d ——管道径，m ；g ——重力加速度，g ＝9.81m/s 2；υ——定性温度下的流体运动粘度，m 2/s ； C ——定性温度下的流体比热容，J/(kg ·K)；v q ——流体体积流量，m 3/s ；ρ——定性温度下的流体密度，kg/m 3；β——定性温度下的流体体积膨胀系数，可查得，亦可按下式计算：（1-6）f λ——定性温度下的流体导热系数，原油的导热系数f λ约在0.1～0.16W/(m ·K)间，随温度变化的关系可用下式表示：（1-7）15f ρ——l5℃时的原油密度，kg/m 3；f t ——油(液)的平均温度，℃；b t ——管壁平均温度，℃；204d ——20℃时原油的相对密度。

主要蒸汽管管径计算在工业领域中，蒸汽是一种非常重要的能源。

蒸汽可以被用于加热、发电和其他各种工艺过程中。

然而，为了确保蒸汽的有效输送，需要对蒸汽管的管径进行正确的计算和选择。

蒸汽管的管径计算一般需要考虑以下几个因素：1.蒸汽流量：蒸汽管的管径选择首先需要考虑的是蒸汽流量，即单位时间内通过管道的蒸汽量。

蒸汽流量的大小会直接影响蒸汽管的管径选择。

蒸汽流量的单位通常是千克/小时或吨/小时。

2.蒸汽压力：蒸汽的压力也是确定管径的重要因素之一、蒸汽管的管径选择需要根据工作压力来确定，一般有低压蒸汽、中压蒸汽和高压蒸汽。

不同压力等级的蒸汽对管径的要求不同。

3.蒸汽速度：蒸汽的速度也是确定管径的关键因素之一、蒸汽在管道中的流速过高会导致能量损失和蒸汽水锤等问题，而流速过低则可能导致堵塞和起沉积物。

蒸汽管的设计应根据蒸汽流速应力进行选择。

4.管道长度和阻力：管道的长度和内部的阻力也会对蒸汽管径的选择产生影响。

长管道和高阻力会增加蒸汽的损失和能源消耗。

因此，在计算管径时需要考虑这些因素。

在进行蒸汽管径计算时，一种常用的方法是使用流体力学公式和实验数据，如达西公式和蒸汽手册等。

这些公式和数据可以帮助工程师准确地选择蒸汽管径。

举例来说，假设有一个工艺需要输送50吨/小时的高压蒸汽。

首先，需要根据蒸汽的压力确定管径的可选范围。

然后，可以根据蒸汽的流量和速度来选择合适的管径。

在进行计算时，还需要考虑管道的长度和内部阻力。

为了更好地理解蒸汽管径计算，以下是一个简单的实例：假设需要输送50吨/小时的高压蒸汽，蒸汽压力为10MPa，管道长度为100米。

通过查询相关的流体力学公式和数据，可以得到合适的管径范围，假设为DN150-DN200。

接下来，需要根据流体力学公式计算出蒸汽的流速。

设定蒸汽的流速为12m/s，根据流速和管径选择，可以计算出最适合的管径为DN200。

最后，需要检查所选择的管径是否满足管道长度和内部阻力的要求。

根据实际情况，可能需要对管道进行分段计算，以确保整个管道的蒸汽流动性能。

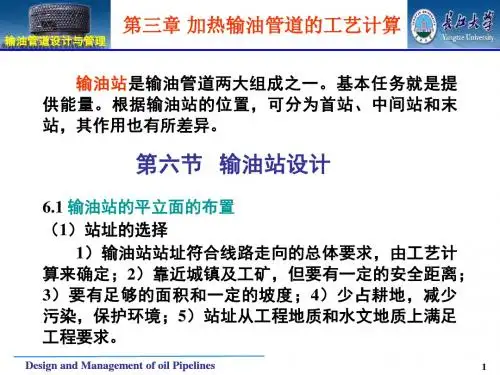

第三章热油输送管道的工艺计算(Hot-oil Pipelines)随着世界能源需求的增长，易凝和高粘原油的产量不断地增加。

目前我国所产原油大多为这两种原油。

生产含蜡原油（waxy crude）（即易凝原油）的油田主要有：大庆油田、胜利油田、中原油田、华北油田、河南油田、长庆油田、克拉玛依油田。

生产稠油（thick oil ,heavey oil）的油田有：辽河油田、胜利的单家寺油田和孤岛油田等。

含蜡原油的特点是含蜡量高、凝固点高、低温下粘度高、高温下粘度低。

如大庆原油，凝固点为28～32℃，6，胜利原油凝固点为23～32℃，50℃运动粘度约为50℃运动粘度约为20~25×s102m/6。

稠油的特点是凝固点很低，通常低于0℃，但粘度很大，如孤岛原油凝80～90×sm/1026。

固点为－2.3～4.9℃，50℃运动粘度约为490×s102m/凝固点（Freezing point）：是指在规定条件下（热力和剪切条件）所测得的油样不流动的最高温度。

我国常把它作为评价原油流动性的指标之一。

西方国家常用的是倾点（Pour point）,它与凝固点有所不同。

倾点是指在规定条件下测得的油样刚开始流动的最低温度。

由于测量方法的不同，因而两者在数值上亦有差别。

对于同一种原油，倾点一般比凝固点低2～3℃。

原油的高含蜡、高凝固点和高粘度给储运工作带来以下几个方面的问题：1.由于原油的凝固点比较高，一般在环境温度下就失去流动性或流动性很差，因而不能直接常温输送。

2.在环境温度下，含蜡原油既使能够流动其表观粘度（Apparent Viscosity）也很高。

对于稠油，虽然在环境温度下并不凝固，但其粘度很大。

因此无论是高含蜡原油还是稠油，常温输送时摩阻损失都很大，是很不经济的。

3.高凝高粘原油给储运系统的运行管理也带来了某些特殊问题，主要有：①储罐和管道系统的结蜡问题②管道停输后的再启动问题。

对于易凝高粘问题，不能直接采用前面讲到的等温输送方法，必须在输入管道前采用降凝降粘措施。

工业管道的设计和计算公式工业管道是工业生产中不可或缺的一部分，它承载着各种液体、气体和固体的输送任务。

在设计和计算工业管道时，需要考虑诸多因素，包括管道的材质、直径、厚度、流体的性质等等。

本文将介绍一些常用的工业管道设计和计算公式，帮助工程师们更好地进行管道设计和计算。

1. 管道流量的计算公式。

管道流量是指单位时间内通过管道的液体或气体的体积。

在工业生产中，通常需要根据工艺要求和管道的尺寸来计算流量。

管道流量的计算公式如下：Q = A v。

其中，Q表示流量，单位为立方米/秒；A表示管道的横截面积，单位为平方米；v表示流体的流速，单位为米/秒。

如果知道管道的直径和流速，可以通过以下公式计算流量：Q = π (d/2)^2 v。

其中，Q表示流量，π为圆周率，d表示管道的直径，v表示流体的流速。

2. 管道的压降计算公式。

管道的压降是指单位长度内流体流动时所产生的压力降低。

在设计管道时，需要考虑管道的压降，以确保流体能够顺利地通过管道。

管道的压降计算公式如下：ΔP = f (L/D) (ρ v^2)/2。

其中，ΔP表示压降，单位为帕斯卡；f表示摩擦因子，是一个与管道材质和表面粗糙度有关的参数；L表示管道的长度，单位为米；D表示管道的直径，单位为米；ρ表示流体的密度，单位为千克/立方米；v表示流体的流速，单位为米/秒。

3. 管道的温度计算公式。

在工业生产中，管道的温度是一个重要的参数，对于一些特定的工艺要求，需要对管道的温度进行计算和控制。

管道的温度计算公式如下：T = T0 + (Q R)。

其中，T表示管道的温度，单位为摄氏度；T0表示管道的初始温度，单位为摄氏度；Q表示管道的热量流量，单位为焦耳/秒；R表示管道的热阻，单位为摄氏度/焦耳。

4. 管道的应力计算公式。

在设计管道时，需要考虑管道在承受流体压力和温度变化时所产生的应力。

管道的应力计算公式如下：σ = (P D)/(2 t) + (T D)/(2 t)。

关于长距离输气管道的热力计算分析摘要：由于天然气纯度高，点燃后不向外界排硫化物等有害气体，目前已被广泛应用。

天燃气在开采后需要进行压缩，产生高压气后运输到燃气输出站点再进行缓释，通过压缩气体可以提高其运输效能，解决市民的用气需要。

但是，由于运输天燃气的管线内部受到的压强很大，如果发生断裂或者其他破坏，会导致燃气外泄，甚至可能引发安全事故。

因此，加强天然气管道运行的安全管理工作，具有十分重要的现实意义。

关键词：天然气；长距离；输气管道；热力计算；温度引言天然气属于我国社会发展的重要能源，尽管我国在大力发展可再生能源，但是由于发展可再生能源的难度相对较大，在短时间内可再生能源仍然无法全面代替不可再生能源，因此，在未来的社会发展中，天然气能源仍然十分重要。

天然气能源的输送方式相对较多，例如轮船输送、汽车输送以及管道输送，轮船输送主要用于国际能源交易，汽车输送主要用于加气站能源供给，管道输送主要用于国内能源调配。

对于管道输送方式而言，尽管其安全性相对较高，但是在输送的过程中仍然可能会出现安全问题。

本次研究主要是对影响管道输送的因素进行综合分析，并提出管道输送的安全保障措施，为保障我国的能源供给奠定基础。

1长距离输气管道的热力计算概述燃气管道的优化是通过合理选择操作方法降低管道中压缩机的能耗。

问题很大，目标函数和约束不是凸的和非线性的。

因此，通常很容易“求解”，或者使用仿真软件选择多个运行状态并不理想。

由于算法的特点，动态规划算法和遗传算法都不是由于本文用于优化管道运行概念的非线性和非凸优化问题，从而将动态规划方法与影响结果优化和计算速度的遗传算法进行了比较。

分析了气流优化过程中动态规划和继承算法在不同工况下气流管线数量和流量的适应性。

2输气管道的水力计算输气管水力计算是研究流量与压力之间的关系。

一般输气管水力计算讨论的一切问题都是建立在三个假设的基础之上的：①气体在管内稳定流动，即在任一瞬间、任一截面上的气体质量流量保持不变；②气体在管道中的流动过程温度不变，计算时采用某个平均温度；③水力摩阻系数λ是常数且沿管长不变。

蒸汽热水管道管径计算公式在工业生产中，蒸汽和热水是常用的能源载体，它们通过管道输送到各个设备和工艺中进行加热和供热。

而管道的管径大小直接影响到蒸汽和热水的输送效率和能耗，因此正确计算管道的管径是非常重要的。

本文将介绍蒸汽热水管道管径的计算公式及其应用。

蒸汽热水管道管径计算公式的推导。

在工程实践中，通常使用的蒸汽热水管道管径计算公式为Darcy-Weisbach公式。

该公式描述了流体在管道中的摩阻损失与管径、流速和流体性质的关系。

其数学表达式为：ΔP = f (L / D) (ρ V^2) / 2。

其中，ΔP为单位长度管道的压降，f为摩阻系数，L为管道长度，D为管道直径，ρ为流体密度，V为流速。

根据公式，可以得出管道的直径D与其他参数的关系为：D = (f (L / ΔP) (ρ V^2) / 2)^(1/5)。

通过该公式，可以计算出在给定流速和压降条件下，所需的管道直径。

而摩阻系数f则需要根据实际情况进行查表或者计算得出。

蒸汽热水管道管径计算公式的应用。

在实际工程中，蒸汽热水管道的管径计算需要考虑多种因素，包括流体性质、流速、压降、管道长度等。

下面将以一个具体的案例来说明蒸汽热水管道管径计算公式的应用。

假设有一条长度为100米的蒸汽管道，需要输送密度为0.5kg/m3的蒸汽，流速为10m/s，压降为1000Pa。

现在需要计算该管道的合适管径。

首先需要计算出蒸汽的摩阻系数f，可以通过查表或者使用Colebrook公式进行计算。

假设得到的摩阻系数为0.03。

将以上参数代入蒸汽热水管道管径计算公式中，可以得到：D = (0.03 (100 / 1000) (0.5 10^2) / 2)^(1/5) ≈ 0.3m。

因此，根据计算公式，该蒸汽管道的合适管径为0.3米。

需要注意的是，以上计算仅为简化的示例，实际工程中还需要考虑到更多的因素，如管道的材质、工作温度、安全系数等。

因此，在实际工程中，需要综合考虑多种因素，才能得出准确的管道管径。
