输气管道工程设计规范,gb50251-2015篇一：输气管道设计规范GB50251-20031 总则1．0．1 为在输气管道工程设计中贯彻国家的有关法规和方针政策，统一技术要求，做到技术先进、经济合理、安全适用、确保质量，制订本规范。
1．0. 2 本规范适用于陆上输气管道工程设计。
1．0．3 输气管道工程设计应遵照下列原则：1 保护环境、节约能源、节约土地，处理好与铁路、公路、河流等的相互关系；2 采用先进技术，努力吸收国内外新的科技成果；3 优化设计方案，确定经济合理的输气工艺及最佳的工艺参数。
1．0．4 输气管道工程设计除应符合本规范外，尚应符合国家现行有关强制性标准的规定。
2 术语2．O．1 管输气体pipeline gas通过管道输送的天然气和煤气。
2．O．2 输气管道工程gas transmission pipeline project 用管道输送天然气和煤气的工程。
一般包括输气管道、输气站、管道穿(跨)越及辅助生产设施等工程内容。
2．O．3 输气站gas transmission station输气管道工程中各类工艺站场的总称．一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。
2．O．4 输气首站gas transmission initial station输气管道的起点站。
一般具有分离，调压、计量、清管等功能。
2．O．5 输气末站gas transmission terminal station输气管道的终点站。
一般具有分离、调压、计量、清管、配气等功能。
2．O．6 气体接收站gas receiving station在输气管道沿线，为接收输气支线来气而设置的站，一般具有分离、调压、计量、清管等功能。
2．O．7 气体分输站gas distributing station在输气管道沿线，为分输气体至用户而设置的站，一般具有分离、调压、计量、清管等功能。
2．O．8 压气站compressor station在输气管道沿线，用压缩机对管输气体增压而设置的站。
油气输送管道穿越工程设计规范（GB50423-2007）3.1 基础资料3.1.1 穿越工程设计前，应取得所输介质物性资料及输送工艺参数。
其要求应按现行国家标准《输油管道工程设计规范》GB 50253和《输气管道工程设计规范》GB 50251的规定执行。
3.1.2 穿越工程设计前，应根据有关部门对管道工程的环境影响评估报告、灾害性地质评估报告、地震安全评估报告及其他涉及工程的有关法律法规，合理地选定穿越位置。
穿越有防洪要求的重要河段，应根据水务部门的防洪评价报告，选定穿越位置及穿越方案。
3.1.3 选定穿越位置后，应按照国家现行标准《长距离输油输气管道测量规范》SY/T 0055和《油气田及管道岩土工程勘察规范》SY/T 005 3，根据设计阶段的要求，取得下列测量和工程地质所需资料：1 工程测量资料，包括1:200～1:2000，平面地形图(大、中型工程)与断面图；2 工程地质报告，包括1:200～1:2000地质剖面图、柱状图、岩土力学指标、地震、水文地质及工程地质的结论意见。
3.1.4 应根据下列钻孔布置要求获取地质资料：1 挖沟埋设穿越管段，应布置在穿越中线上。
2 水平定向钻、顶管或隧道敷设穿越管段，应交叉布置在穿越中线两侧各距15～50m处。
在岩性变化多时，局部钻孔密度孔距可布置为20～30m。
3.1.5 根据现行国家标准《中国地震动参数区划图》GB 18306，位于地震动峰值加速度a≥0.19地区的大中型穿越工程，应查清下列四种情况，并取得量化指标：1 有无断层及断层活动性质、一次性最大可能错动量。
2 地震时两岸或水床是否会出现开裂或错动。
3 地震时是否会发生基土液化。
4 地震时是否会引起两岸滑坡或深层滑动。
3.1.6 穿越管段应有防腐控制的设计资料。
3.2 材料3.2.1 穿越工程用于输送油气的钢管，应符合现行国家标准《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》GB/T 9711. 1或《石油天然气工业输送钢管交货技术条件第2部分：B级钢管》GB/T 9711.2的规定，并应根据所输介质、钢管直径、钢管壁厚、使用应力与设计使用温度等补充有关技术条件要求。
油气输送管道穿越工程设计规范（GB50423-2007）3.1 基础资料3.1.1 穿越工程设计前，应取得所输介质物性资料及输送工艺参数。
其要求应按现行国家标准《输油管道工程设计规范》GB 50253和《输气管道工程设计规范》GB 50251的规定执行。
3.1.2 穿越工程设计前，应根据有关部门对管道工程的环境影响评估报告、灾害性地质评估报告、地震安全评估报告及其他涉及工程的有关法律法规，合理地选定穿越位置。
穿越有防洪要求的重要河段，应根据水务部门的防洪评价报告，选定穿越位置及穿越方案。
3.1.3 选定穿越位置后，应按照国家现行标准《长距离输油输气管道测量规范》SY/T 0055和《油气田及管道岩土工程勘察规范》SY/T 00 53，根据设计阶段的要求，取得下列测量和工程地质所需资料：1 工程测量资料，包括1:200～1:2000，平面地形图(大、中型工程)与断面图；2 工程地质报告，包括1:200～1:2000地质剖面图、柱状图、岩土力学指标、地震、水文地质及工程地质的结论意见。
3.1.4 应根据下列钻孔布置要求获取地质资料：1 挖沟埋设穿越管段，应布置在穿越中线上。
2 水平定向钻、顶管或隧道敷设穿越管段，应交叉布置在穿越中线两侧各距15～50m处。
在岩性变化多时，局部钻孔密度孔距可布置为20～30m。
3.1.5 根据现行国家标准《中国地震动参数区划图》GB 18306，位于地震动峰值加速度a≥0.19地区的大中型穿越工程，应查清下列四种情况，并取得量化指标：1 有无断层及断层活动性质、一次性最大可能错动量。
2 地震时两岸或水床是否会出现开裂或错动。
3 地震时是否会发生基土液化。
4 地震时是否会引起两岸滑坡或深层滑动。
3.1.6 穿越管段应有防腐控制的设计资料。
3.2 材料3.2.1 穿越工程用于输送油气的钢管，应符合现行国家标准《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》GB/T 97 11.1或《石油天然气工业输送钢管交货技术条件第2部分：B 级钢管》GB/T 9711.2的规定，并应根据所输介质、钢管直径、钢管壁厚、使用应力与设计使用温度等补充有关技术条件要求。

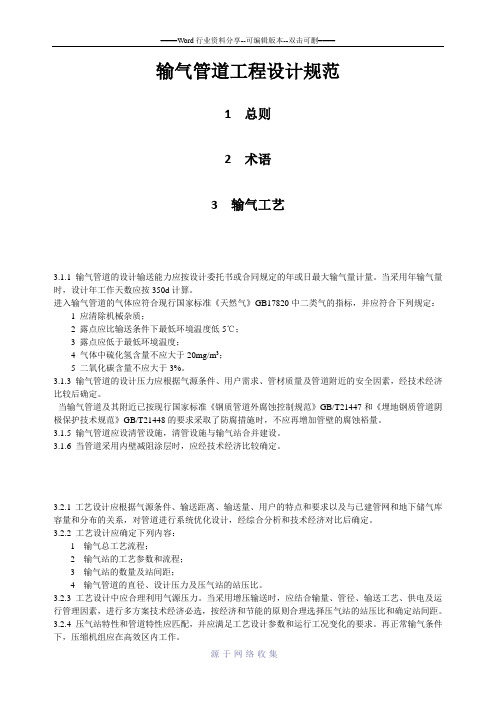

输气管道工程设计规范1 总则2 术语3 输气工艺3.1.1 输气管道的设计输送能力应按设计委托书或合同规定的年或日最大输气量计量。
当采用年输气量时，设计年工作天数应按350d计算。
进入输气管道的气体应符合现行国家标准《天然气》GB17820中二类气的指标，并应符合下列规定：1 应清除机械杂质；2 露点应比输送条件下最低环境温度低5℃；3 露点应低于最低环境温度；4 气体中硫化氢含量不应大于20mg/m3；5 二氧化碳含量不应大于3%。
3.1.3 输气管道的设计压力应根据气源条件、用户需求、管材质量及管道附近的安全因素，经技术经济比较后确定。
当输气管道及其附近已按现行国家标准《钢质管道外腐蚀控制规范》GB/T21447和《埋地钢质管道阴极保护技术规范》GB/T21448的要求采取了防腐措施时，不应再增加管壁的腐蚀裕量。
3.1.5 输气管道应设清管设施，清管设施与输气站合并建设。
3.1.6 当管道采用内壁减阻涂层时，应经技术经济比较确定。
3.2.1工艺设计应根据气源条件、输送距离、输送量、用户的特点和要求以及与已建管网和地下储气库容量和分布的关系，对管道进行系统优化设计，经综合分析和技术经济对比后确定。
3.2.2 工艺设计应确定下列内容：1 输气总工艺流程；2 输气站的工艺参数和流程；3 输气站的数量及站间距；4 输气管道的直径、设计压力及压气站的站压比。
3.2.3 工艺设计中应合理利用气源压力。
当采用增压输送时，应结合输量、管径、输送工艺、供电及运行管理因素，进行多方案技术经济必选，按经济和节能的原则合理选择压气站的站压比和确定站间距。
3.2.4 压气站特性和管道特性应匹配，并应满足工艺设计参数和运行工况变化的要求。
再正常输气条件下，压缩机组应在高效区内工作。
3.2.5 具有分输或配气功能的输气站宜设置气体限量、限压设施。
3.2.6 当输气管道起源来自油气田天然气处理厂、地下储气库、煤制天然气工厂或煤层气处理厂时，输气管道接收站的进气管线上应设置气质监测设施。
城镇燃气输配工程施工及验收规范2015 摘要：燃气输配工程施工及验收规范（2015）旨在通过准确规范燃气项目的设计、施工、验收等内容，确保燃气输配工程的有效性和安全性。
本文通过回顾国内外燃气项目的运作状况，结合现有条例，提出了2015年城镇燃气输配工程施工及验收规范。
文章首先阐述了燃气输配工程的总体定义及其特点，然后论述了2015年城镇燃气输配工程施工及验收规范的范围，主要包括燃气管网总体设计、管道施工、管道验收、安全检查、燃气配管系统的装备安装和调试、管道系统的调试和排放检查、管道系统的动态性能检查以及管道系统的技术检查等内容。
最后，提出了一些相关建议。
《城镇燃气输配工程施工及验收规范2015》专门针对燃气输配工程提出了一套施工和验收规范，以规范国内燃气项目的施工和验收，增加燃气安全性。
为此，本文详细地介绍了2015年燃气输配工程施工及验收规范的内容。
首先，要完成燃气输配工程的施工和验收，必须对燃气输配工程的形式和性质有准确的认识，2015年《城镇燃气输配工程施工及验收规范》对燃气管网进行了总体定义。
具体而言，燃气管网是指从天然气源站（可以是化学物质或合成物）到终端用户的燃气输送设施及其相关设施，包括输气管道或相关管线、设备、附属设施、安全设备以及运行和管理设备，以及定义燃气管网设计、施工、验收、安全检查和技术检查等系列安全技术管理措施。
其次，文中系统地探讨了2015年《城镇燃气输配工程施工及验收规范》的范围，主要包括：（1）燃气管网总体设计，包括：建设设计规范、施工细节的设计、自然条件的设计、管道系统的设计等；（2）管道施工，包括：管道施工工艺、材料和设备的技术要求、设备安装和连接等；（3）管道验收，包括：管道系统装备安装验收、调试检查、排放检查、动态性能检查等；（4）安全检查，主要是检查整个系统的安全风险，包括设备灭火装置、管道检测及维护、安全阀及其它安全措施等；（5）燃气配管系统设备安装及调试，主要指燃气配管系统运行设备安装及调试；（6）管道系统技术检查，主要检查燃气管网的设计、施工、验收及其它细节是否符合法律法规的要求。
输气管道工程设计规范输气管道工程是涉及到国家能源基础设施建设的重要项目，设计的合理性和安全性对于维护国家能源供应具有重要意义。
因此，输气管道工程的设计必须按照国家有关规定及相关行业标准来进行，以确保设计合理而安全。
一、输气管道工程设计的基本原则1、输气管道工程设计应当符合国家有关的环境保护、安全生产、节能减排等法规、标准及技术规范的要求。
2、输气管道工程设计要高度重视地质条件、水、土情况及国家规定的管道抗外力构造的正确性，并结合需求、设施、可行性等实际情况，合理确定管道途线、等级、材料、内径、施工技术等参数，确保输气系统安全可靠、经济运行。
3、输气管道工程设计应以用户需求为基础，根据系统运行条件，充分考虑管道的经济效益和使用寿命。
4、输气管道工程设计应当考虑气体的特性、气质要求、压力损失、弯头尺寸及支架、法兰尺寸及连接方式、保温材料及厚度、防腐材料及反应时间等多种因素，确保输气系统的正常运行。
二、输气管道工程设计的具体要求1、管道途线选择：输气管道途线应尽量避开住宅区、校园等敏感区域，并避免重叠和交叉。
2、构造安全：输气管道在施工时应考虑内外压结构，抗外力的结构要求的准确，以确保其抗外荷载性能，并防止破坏管道。
3、管道材料要求：建议根据现场情况选择耐高温、耐酸碱、耐腐蚀的优质钢材，具有抗热膨胀性能的管材，以及具有良好耐磨性能的塑料材料。
4、弯头尺寸：弯头尺寸应符合国家规定，采用配备有等效弯头力学直径的弯头，来降低压力损失，改善气流特性。
5、保温厚度：根据所采用材料及环境温度，确定保温层厚度，并考虑土壤温度、现场施工及维护等情况以确保管道有效保温。
6、防腐技术：防腐技术应符合国家规定的防腐要求，采用合理的防腐技术，以确保管道的长效安全运行。
三、输气管道工程设计的实施当拟定设计方案完毕后，应对设计中存在的安全隐患及难点问题进行全面审查，确保输气管线工程的安全可靠。
在此基础上，应建立输气管线工程的实施计划，合理安排施工技术、制造工艺、竣工检查、调试等工作，确保设计质量和工程进度的控制。
输气管道工程设计规范１总则１．０．１为在输气管道工程设计中贯彻国家的有关方针政策，统一技术要求，做到技术先进、经济合理、安全适用、确保质量，制订本规范。
１．０．２本规范适用于陆上输气管道工程设计。
本规范不适用于输送液化天然气、液化石油气管道工程。
１．０．３输气管道工程设计应遵照下列原则：１．０．３．１保护环境、节约能源、节约土地，处理好与铁路、公路等的相互关系；１．０．３．２采用先进技术，努力吸收国内外新的科技成果；１．０．３．３优化设计方案，确定经济合理的输气工艺及最佳的工艺参数。
１．０．４输气管道工程设计除应符合本规范外，尚应符合国家现行有关标准的规定。
２术语２．０．１管输气体Ｐｉｐｅｌｉｎｇｇａｓ通过管道输送至用户的天然气和人工煤气。
２．０．２输气管道工程ＧａｓｔｒａｎｓｍｉｓｓｉｏｎＰｉｐｅｌｉｎｅｅｎｇｉｎｅｅｒｉｎｇ用管道输送天然气或人工煤气的工程。
一般包括：输气管道、输气站、管道穿越及辅助生产设施等工程内容。
２．０．３输气站Ｇａｓｔｒａｎｓｍｉｓｓｉｏｎｓｔａｔｉｏｎ输气管道工程中各类工艺站场的总称。
一般包括输气首站、输气末站、压气站、气体接收站和气体分输站等站场。
２．０．４输气首站Ｇａｓｔｒａｎｓｍｉｓｓｉｏｎｆｉｒｓｔｓｔａｔｉｏｎ输气管道的起点站。
一般具有分离、调压、计量、清管等功能。
２．０．５输气末站Ｇａｓｔｒａｎｓｍｉｓｓｉｏｎｌａｓｔｓｔａｔｉｏｎ输气管道的终点站。
一般具有分离、调压、计量、清管、配气等功能。
２．０．６气体接收站Ｇａｓｒｅｃｅｉｖｉｎｇｓｔａｔｉｏｎ在输气管道沿线，为接收输气支线来气而设置的站，一般具有分离、调压、计量、清管等功能。
２．０．７气体分输站Ｇａｓｄｉｓｔｒｉｂｕｔｉｎｇｓｔａｔｉｏｎ在输气管道沿线，为分输气体至用户而设置的站，一般具有分离、调压、计量、清管等功能。
２．０．８压气站Ｃｏｍｐｒｅｓｓｏｒｓｔａｔｉｏｎ在输气管道沿线，为用压缩机对管输气体增压而设置的站。
输气管道工程设计规范1 总则2 术语3 输气工艺3.1一般规定3.1.1 输气管道的设计输送能力应按设计委托书或合同规定的年或日最大输气量计量。
当采用年输气量时，设计年工作天数应按350d计算。
3.1.2进入输气管道的气体应符合现行国家标准《天然气》GB17820中二类气的指标，并应符合下列规定：1 应清除机械杂质；2 露点应比输送条件下最低环境温度低5℃；3 露点应低于最低环境温度；4 气体中硫化氢含量不应大于20mg/m3；5 二氧化碳含量不应大于3%。
3.1.3 输气管道的设计压力应根据气源条件、用户需求、管材质量及管道附近的安全因素，经技术经济比较后确定。
3.1.4 当输气管道及其附近已按现行国家标准《钢质管道外腐蚀控制规范》GB/T21447和《埋地钢质管道阴极保护技术规范》GB/T21448的要求采取了防腐措施时，不应再增加管壁的腐蚀裕量。
3.1.5 输气管道应设清管设施，清管设施与输气站合并建设。
3.1.6 当管道采用内壁减阻涂层时，应经技术经济比较确定。
3.2工艺设计3.2.1工艺设计应根据气源条件、输送距离、输送量、用户的特点和要求以及与已建管网和地下储气库容量和分布的关系，对管道进行系统优化设计，经综合分析和技术经济对比后确定。
3.2.2 工艺设计应确定下列内容：1 输气总工艺流程；2 输气站的工艺参数和流程；3 输气站的数量及站间距；4 输气管道的直径、设计压力及压气站的站压比。
3.2.3 工艺设计中应合理利用气源压力。
当采用增压输送时，应结合输量、管径、输送工艺、供电及运行管理因素，进行多方案技术经济必选，按经济和节能的原则合理选择压气站的站压比和确定站间距。
3.2.4 压气站特性和管道特性应匹配，并应满足工艺设计参数和运行工况变化的要求。
再正常输气条件下，压缩机组应在高效区内工作。
3.2.5 具有分输或配气功能的输气站宜设置气体限量、限压设施。
3.2.6 当输气管道起源来自油气田天然气处理厂、地下储气库、煤制天然气工厂或煤层气处理厂时，输气管道接收站的进气管线上应设置气质监测设施。
输气管道工程设计规范1 总则2 术语3 输气工艺3.1一般规定3.1.1 输气管道的设计输送能力应按设计委托书或合同规定的年或日最大输气量计量。
当采用年输气量时，设计年工作天数应按350d计算。
3.1.2进入输气管道的气体应符合现行国家标准《天然气》GB17820中二类气的指标，并应符合下列规定：1 应清除机械杂质；2 露点应比输送条件下最低环境温度低5℃；3 露点应低于最低环境温度；4 气体中硫化氢含量不应大于20mg/m3；5 二氧化碳含量不应大于3%。
3.1.3 输气管道的设计压力应根据气源条件、用户需求、管材质量及管道附近的安全因素，经技术经济比较后确定。
3.1.4 当输气管道及其附近已按现行国家标准《钢质管道外腐蚀控制规范》GB/T21447和《埋地钢质管道阴极保护技术规范》GB/T21448的要求采取了防腐措施时，不应再增加管壁的腐蚀裕量。
3.1.5 输气管道应设清管设施，清管设施与输气站合并建设。
3.1.6 当管道采用内壁减阻涂层时，应经技术经济比较确定。
3.2工艺设计3.2.1工艺设计应根据气源条件、输送距离、输送量、用户的特点和要求以及与已建管网和地下储气库容量和分布的关系，对管道进行系统优化设计，经综合分析和技术经济对比后确定。
3.2.2 工艺设计应确定下列内容：1 输气总工艺流程；2 输气站的工艺参数和流程；3 输气站的数量及站间距；4 输气管道的直径、设计压力及压气站的站压比。
3.2.3 工艺设计中应合理利用气源压力。
当采用增压输送时，应结合输量、管径、输送工艺、供电及运行管理因素，进行多方案技术经济必选，按经济和节能的原则合理选择压气站的站压比和确定站间距。
3.2.4 压气站特性和管道特性应匹配，并应满足工艺设计参数和运行工况变化的要求。
再正常输气条件下，压缩机组应在高效区内工作。
3.2.5 具有分输或配气功能的输气站宜设置气体限量、限压设施。
3.2.6 当输气管道起源来自油气田天然气处理厂、地下储气库、煤制天然气工厂或煤层气处理厂时，输气管道接收站的进气管线上应设置气质监测设施。
3.2.7 输气管道的强度设计应满足运行工况变化的要求。
3.2.8 输气站宜设置越站旁通。
3.2.9进、出输气站的输气管线必须设置截断阀，并应符合现行国家标准《石油天然气工程设计防火规范》GB50183的有关规定。
3.3 工艺设计与分析3.3.1 输气管道工艺设计至少应具备下列资料：1 管道气体的组成；2 气源的数量、位置、供气量及其可变化范围；3 气源的压力、温度及其变化范围；4 沿线用户对供气压力、供气量及其变化的要求。
当要求利用管道储气调峰时，应具备用户的用气特性曲线和数据；5 沿线自然环境条件和管道埋设处地温。
3.3.2 输气管道水力计算应符合下列规定：1 当输气管道纵断面的相对高差Δh ≤200m 且不考虑高差影响时，应按下式计算：5.052221)(1051⎥⎦⎤⎢⎣⎡∆-=TL Z d P P q v λ （3.3.2—1）式中：v q ——气体（P 0=0.101325MPa ，T=293K ）的流量（m 3/d ）；P 1——输气管道计算段的起点压力（绝）（MPa ）；P 2——输气管道计算段的终点压力（绝）（MPa ）；d ——输气管道内径（cm ）；λ——水力摩阻系数；Z ——气体的压缩因子；∆——气体的相对密度；T ——输气管道内气体的平均温度（K ）；L ——输气管道计算段的长度（km ）。
2 当考虑输气管道纵断面的相对高差影响时，应按下列公式计算： 5.01152221)(21)1(1051⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧⎥⎦⎤⎢⎣⎡++∆∆+-=∑=-n i i i i v L h h L TL Z d h P P q αλα （3.3.2—2）TZR g a ∆=2α （3.3.2—3） 式中：α——系数（m -1）；h ∆——输气管道计算段的终点对计算段起点的标高差（m ）；n ——输气管道沿线计算的分管段数。
计算分管段的划分是沿输气管道走向，从起点开始，当其中相对高差≤200m 时划作一个计算分管段。
i h ——各计算分管段终点的标高（m ）；1-i h ——各计算分管段起点的标高（m ）；i L ——各计算分管的长度（m ）；g ——重力加速度，取9.81m/s 2；a R ——空气的气体常数，在标准状况下（0P =0.103125MPa ，T=293K ）, a R =287.1m 3/（s 2.K ）。
3 水力摩阻系数宜按下式计算，当输气管道工艺计算采用手算时，宜采用附录A 中的 公式。
)Re 51.271.3lg(01.21λλ+-=d K （3.3.2—4） 式中：K ——钢管内壁绝对粗糙度（m ）；d ——管道内径（m ）；e R ——雷诺数。
3.3.3 输气管道沿线任意点的温度计算应符合下列规定：1 当不考虑节流效应时，应按下列公式计算：ax x e t t t t --+=)(010 （3.3.3—1）pv c q KD ∆⨯=610256.225α （3.3.3—2） 式中：x t ——输气管道沿线任意点的气体温度（℃）；0t ——输气管道埋设处的土壤温度（℃）；1t ——输气管道计算段起点的气体温度（℃）；e ——自然对数底数，宜按2.718取值；x ——输气管道计算段起点至沿线任意点的长度（km ）；K ——输气管道中气体到土壤的总传热系数[])/(2K m W ⋅D ——输气管道外直径（m ）； v q ——输气管道中气体（P 0=0.101325MPa ，T=293K ）的流量（m 3/d ）；p c ——气体的定压比热[])/(K kg J ⋅2 当考虑节流效应时，应按下式计算：)1()(010ax x ax x e axP j e t t t t ---∆--+= （3.3.3—3） 式中：j ——焦耳-汤姆逊效应系数（℃/MPa ）；x P ∆——x 长度管段的压降（MPa ）。
3.3.4 根据工程的实际需求，宜对输气管道系统进行稳态和动态模拟计算，确定在不同工况条件压气站的数量、增压比、压缩机计算功率和动力燃烧消耗，管道系统各节点流量、压力、温度和管道的储气量等。
根据系统分析需要，可按小时或天确定计算时间段。
3.3.5 稳态和动态模拟的计算软件应经工程实践验证。
3.4 输气管道的安全泄压3.4.1 输气站宜在进站截断阀上游和出站截断阀下游设置泄压放空设施3.4.2 输气管线相邻线路截断阀（室）之间的管段上应设置放空阀，并应结合建设环境可设置放空立管或预留引接发空管线的法兰接口，放空阀直径与放空管直径应相等。
3.4.3 存在超压的管道、设备和容器，必须设置安全阀或压力控制设施。
3.4.4 安全阀的定压应经系统分析后确定，并应符合下列规定：1.压力容器的安全阀定压应小于或等于受压容器的设计压力。
2.管道的安全阀定压（P 0）应根据工艺管道最大允许操作压力（P ）确定，并应符合下列要求：1）当P ≤1.8MPa 时，管道的安全阀定压（P 0）应按下式计算：P 0＝P ＋0.18MPa （3.4.4—1）2）当1.8MPa ＜P ≤7.5MPa 时，管道的安全阀定压（P 0）应按下式计算：P 0＝1.1P （3.4.4—2）3）当P>7.5MPa 时，管道的安全阀定压（P 0）应按下式计算：P 0＝1.05P （3.4.4—3）3.4.5 安全阀泄放管直径计算应符合下列规定：1 单个安全阀的泄放管直径，应按背压不大于该阀泄放压力的10%确定，且不应小于安全阀的出口管径；2 连接多个安全阀的泄放管直径，应按所有安全阀同时泄放时产生的背压不大于其中任何一个安全阀的泄放压力的10%确定，且泄放管截面积不应小于安全阀泄放支管截面积之和。
3.4.6 放空的气体应安全排入大气。
3.4.7 输气站放空设计应符合下列规定：1 输气站应设放空立管，需要时还可设放散管；2 输气站天然气宜经放空立管集中排放，也可分区排放，高、低压放空管线应分别设置，不同排放压力的天然气放空管线汇入同一排放系统时，应确保不同压力的放空点能同时畅通排放；3 当输气站设置紧急放空系统时，设计应满足在15min内将站内设备及管道内压力从最初的压力降到设计压力的50%；3.4.8 阀室放空设计应符合下列规定：1 阀室宜设置放空立管，室内安装的截断阀的放散管应引至室外；2 不设放空立管的阀室应设放空阀或预留引接放空管线的法兰接口；3 阀室周围环境不具备天然气防空条件时，可不设放空立管，该阀室上下游管段内的天然气应由相邻的阀室或相邻输气站放空。
3.4.9 放空立管和放散管的设计应符合下列规定：1 放空立管直径应满足设计最大放空量的要求；2 放空立管和放散管的顶端不应装设弯管；3 放空立管和放散管应有稳管加固措施；4 放空立管底部宜有排除积水的措施；5 放空立管和放散管设置的位置应能方便运行操作和维护；6 放空立管和放散管防火设计应符合现行国家标准《石油天然气工程设计防火规范》GB50183的有关规定。
4 线路4.1 线路选择4.1.1 线路的选择应符合下列要求：1 线路走向应根据工程建设目的和气源、市场分布，结合沿线城镇、交通、水利、矿产资源和环境敏感区的现状与规划，以及沿途地区的地形、地质、水文、气象、地震等自然条件，通过综合分析和多方案技术经济比较，确定线路总体走向；2 线路宜避开环境敏感区，当路由受限需要通过环境敏感区时，应征得其主管部门同意并采取保护措施；3 大中型穿（跨）越工程和压气站位置的选择，应符合线路总体走向。
局部线路走向应根据大中型穿（跨）越工程和压气站的位置进行调整；4 线路应避开军事禁区、飞机场、铁路及汽车客运站、海（河）港码头等区域。
5 除为管道工程专门修建的隧道、桥梁外，不应在铁路或公路的隧道内及桥梁上敷设输气管道。
输气管道从铁路或公路桥下交叉通过时，不应改变桥梁下的水文条件；6 与公路并行的管道路由宜在公路用地界3m以外，与铁路并行的管道路由宜在铁路用地界3m以外，如地形受限或其他条件限制的局部地段不满足要求时，应征得道路管理部门的同意；7 线路宜避开城乡规划区，当受条件限制，需要在城乡规划区通过时，应征得城乡规划主管部门的同意，并采取安全保护措施；8 石方地段的管线路由爆破挖沟时，应避免对公众及周围设施的安全造成影响；9 线路宜避开高压直流换流站接地极、变电站等强干扰区域；10 埋地管道与建（构）筑物的间距应满足施工和运行管理需求，且管道中心线与建（构）筑物的最小距离不应小于5m。
4.1.2 输气管道应避开滑坡、崩塌、塌陷、泥石流、洪水严重侵蚀等地质灾害地段，宜避开矿山采空区及全新世活动断层。
