天然气长输管道的知识

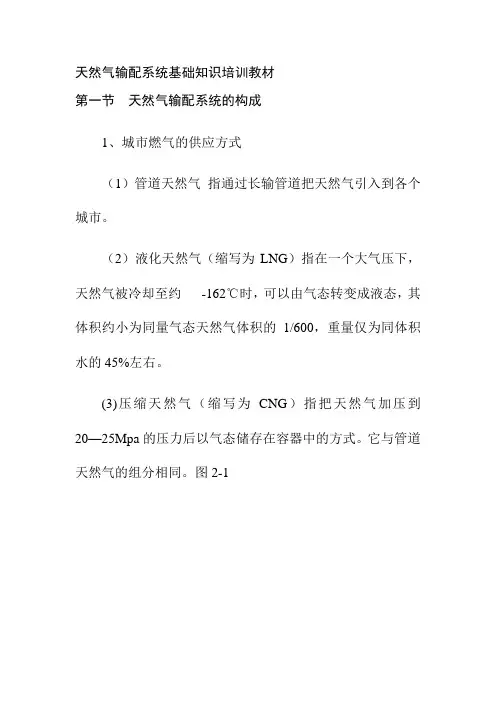

天然气输配系统基础知识培训教材第一节天然气输配系统的构成1、城市燃气的供应方式（1）管道天然气指通过长输管道把天然气引入到各个城市。

（2）液化天然气（缩写为LNG）指在一个大气压下，天然气被冷却至约-162℃时，可以由气态转变成液态，其体积约小为同量气态天然气体积的1/600，重量仅为同体积水的45%左右。

(3)压缩天然气（缩写为CNG）指把天然气加压到20—25Mpa的压力后以气态储存在容器中的方式。

它与管道天然气的组分相同。

图2-12、天然气管道输配系统的构成天然气从气井开采出来以后，经过矿场集输管道集中到净化厂，处理后，由长输管道输送至城市管网，供给工业和民用的用户。

由气井到用户，天然气都在密闭的状态下输送，形成一个输气系统。

长输管道是连接气田净化处理厂与城市之间的干线输气管道，它具有输气量大，压力高，运距长的特点。

城市燃气管道由门站，线路工程及其附属设施组成，根据用户情况和管线距离条件，输气管道设有调压站，计量站及阀室，通过分输站或计量站将天然气调压后输往城镇配气管网或直接输往用户。

接受站(门站)负责接受天然气输入城镇使用的燃气，进行计量、质量检测，按城镇供气的输配要求，控制与调节向城镇供应的天然气的流量与压力，必要时还需对天然气进行净化。

第二节城市燃气管网的分类及其选择1 根据用途分类1）长距离输气管线其干管及支管的末端连接城市或大型工业企业，作为该供应区的气源点。

2）城市燃气管道3）工业企业燃气管道2 根据敷设方式分类1）地下燃气管道一般在城市中常采用地下敷设。

2）架空燃气管道在管道通过障碍时，或在工厂区为了管理维修方便，采用架空敷设。

3 根据输气压力分类天然气管道之所以要根据输气压力来分级，是因为天然气管道的气密性与其他管道相比，有特别严格的要求，漏气可能导致火灾、爆炸、中毒或其他事故。

管道中的压力越高，管道接头脱开或管道本身出现裂缝的可能性和危险性也越大。

当管道内燃气的压力不同时，对管道材质、安装质量、检验标准和运行管理的要求也不同。

长输天然气管道压力等级划分一、简介长输天然气管道是指用于输送天然气的大型管道系统，由于输送的天然气需要在管道中保持一定的压力，以确保天然气能够顺利流动到目的地。

根据管道的设计和使用要求，长输天然气管道根据压力等级进行划分，以适应不同的输送需求。

二、低压管道（0.1-1.6 MPa）低压管道是指输送天然气时，管道内的压力在0.1-1.6 MPa的范围内的管道系统。

这种压力等级的管道主要用于城市燃气供应、工业燃料供应和小型天然气发电站等场所。

低压管道通常采用钢管、玻璃钢管或塑料管等材料制造，具有造价低、施工方便等特点。

三、中压管道（1.6-10 MPa）中压管道是指输送天然气时，管道内的压力在1.6-10 MPa的范围内的管道系统。

这种压力等级的管道主要用于城市燃气供应、工业燃料供应和天然气发电站等场所。

中压管道通常采用高强度钢管制造，具有耐压、抗震、耐腐蚀等特点。

在中压管道的设计和施工中，需要考虑到管道的安全性和可靠性。

四、高压管道（10-16 MPa）高压管道是指输送天然气时，管道内的压力在10-16 MPa的范围内的管道系统。

这种压力等级的管道主要用于大型城市燃气供应、工业燃料供应和天然气发电站等场所。

高压管道通常采用高强度钢管制造，并且在设计和施工中需要严格按照相关标准和规范进行，以确保管道的安全运行。

五、超高压管道（16-20 MPa）超高压管道是指输送天然气时，管道内的压力在16-20 MPa的范围内的管道系统。

这种压力等级的管道主要用于大型城市燃气供应、工业燃料供应和长距离天然气输送等场所。

超高压管道通常采用高强度钢管制造，并且在设计和施工中需要采用更加严格的标准和技术要求，以确保管道的安全可靠。

六、超超高压管道（大于20 MPa）超超高压管道是指输送天然气时，管道内的压力大于20 MPa的管道系统。

这种压力等级的管道主要用于特殊工业领域，如化工厂、石油炼厂等。

超超高压管道通常采用高强度合金钢管或复合材料制造，并且在设计和施工中需要采用特殊的技术和措施，以确保管道的安全性和可靠性。

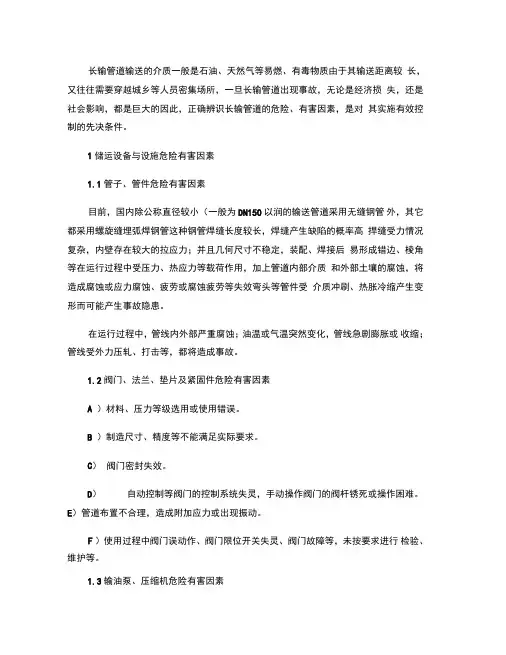

长输管道输送的介质一般是石油、天然气等易燃、有毒物质由于其输送距离较长，又往往需要穿越城乡等人员密集场所，一旦长输管道出现事故，无论是经济损失，还是社会影响，都是巨大的因此，正确辨识长输管道的危险、有害因素，是对其实施有效控制的先决条件。

1储运设备与设施危险有害因素1.1管子、管件危险有害因素目前，国内除公称直径较小（一般为DN150以润的输送管道采用无缝钢管外，其它都采用螺旋缝埋弧焊钢管这种钢管焊缝长度较长，焊缝产生缺陷的概率高捍缝受力情况复杂，内壁存在较大的拉应力；并且几何尺寸不稳定，装配、焊接后易形成错边、棱角等在运行过程中受压力、热应力等载荷作用，加上管道内部介质和外部土壤的腐蚀，将造成腐蚀或应力腐蚀、疲劳或腐蚀疲劳等失效弯头等管件受介质冲刷、热胀冷缩产生变形而可能产生事故隐患。

在运行过程中，管线内外部严重腐蚀；油温或气温突然变化，管线急剧膨胀或收缩；管线受外力压轧、打击等，都将造成事故。

1.2阀门、法兰、垫片及紧固件危险有害因素A ）材料、压力等级选用或使用错误。

B ）制造尺寸、精度等不能满足实际要求。

C）阀门密封失效。

D）自动控制等阀门的控制系统失灵，手动操作阀门的阀杆锈死或操作困难。

E）管道布置不合理，造成附加应力或出现振动。

F ）使用过程中阀门误动作、阀门限位开关失灵、阀门故障等，未按要求进行检验、维护等。

1.3输油泵、压缩机危险有害因素往复式输油泵具有效率高、使用前不需要加油、液体黏度对泵的工作性能影响不大等优点，但常造成液流波动，这种液流脉动作用在管道内形成一种不稳定流状态。

当系统开（关）阀门或停泵等操作时，这种不稳定液流在管道内产生压力波动，严重时形成水击，造成系统超压、管道及设备、设施损坏。

离心式输油泵具有操作简单、液流无波动、工作状况易于调节、易于自动化等优点。

但在泵入口处液体压力过低的情况下，会发生汽蚀现象，表现为泵体产生噪声和振动，严重时会使泵叶片遭受剥蚀”导致扬程下降，效率降低，设备基础螺栓松动及管道与设备连接处损坏。

长输天然气管道安全保护距离及防护1. 引言1.1 长输天然气管道安全保护距离及防护长输天然气管道是连接天然气生产地和消费地的重要通道，其安全运行对于保障能源供应和社会稳定至关重要。

在长输天然气管道的建设和运营过程中，安全保护距离及防护是至关重要的环节。

安全保护距离是指管道周围需要保持一定的安全距离，以防止外部因素对管道造成破坏或影响管道运行安全。

管道周边环境分析是确定安全保护距离的关键步骤，需要考虑到周边建筑、人口密集度、地质构造等因素。

根据不同环境条件确定合理的安全保护距离，制定相应的防护措施是确保管道安全运行的重要措施。

防护措施包括管道涂层防腐、安装防爆防火设备、建立安全警戒线等。

监测和应急处理措施也是长输天然气管道安全保护的重要组成部分。

通过实时监测管道运行情况，及时发现问题并采取应急措施，可以有效降低事故发生的可能性。

随着防护技术的不断发展，如智能感知技术、无人机巡检技术等的应用，能够进一步提高长输天然气管道的安全保护水平。

加强长输天然气管道安全保护的必要性已经日益凸显，未来的发展方向是不断完善管道安全管理制度，加大技术投入，提高防护技术水平，保障长输天然气管道的安全稳定运行。

只有通过多方合作，共同努力，才能确保长输天然气管道的安全可靠运行，实现能源供应的稳定和可持续发展。

2. 正文2.1 安全保护距离的重要性安全保护距离是指长输天然气管道周围应具备的一定范围内禁止建设、开采、生产和居住等活动的限制区域。

这个范围的确定对于防止管道发生事故、保障人员和财产安全具有至关重要的意义。

安全保护距离的设定可以有效减少管道周围的人口密集程度，减少火灾、爆炸等事故发生的可能性。

人口稀少的地区无疑会降低安全事故的发生率，更有利于应急救援工作的实施。

而且，安全保护距离还能避免管道与周边建筑物、设施等的相互干扰，减少地表活动对管道的影响，确保管道运行的稳定性和可靠性。

安全保护距离的设定有助于明确管道的权属范围和管线使用权，加强管理和监管。

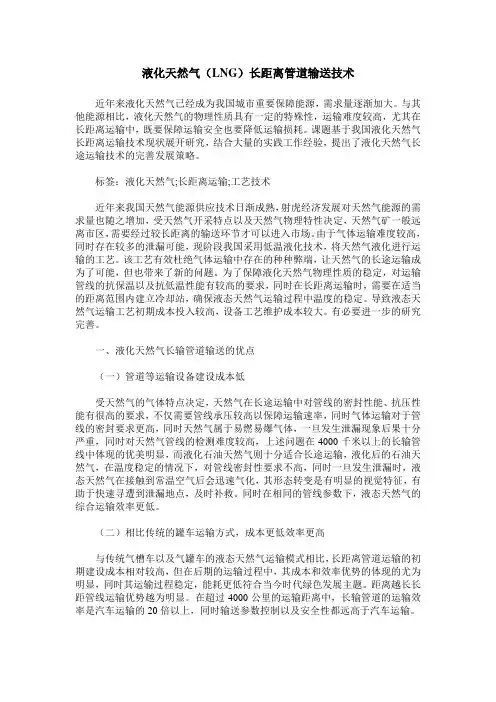

液化天然气（LNG）长距离管道输送技术近年来液化天然气已经成为我国城市重要保障能源，需求量逐渐加大。

与其他能源相比，液化天然气的物理性质具有一定的特殊性，运输难度较高，尤其在长距离运输中，既要保障运输安全也要降低运输损耗。

课题基于我国液化天然气长距离运输技术现状展开研究，结合大量的实践工作经验，提出了液化天然气长途运输技术的完善发展策略。

标签：液化天然气;长距离运输;工艺技术近年来我国天然气能源供应技术日渐成熟，射虎经济发展对天然气能源的需求量也随之增加，受天然气开采特点以及天然气物理特性决定，天然气矿一般远离市区，需要经过较长距离的输送环节才可以进入市场。

由于气体运输难度较高，同时存在较多的泄漏可能，现阶段我国采用低温液化技术，将天然气液化进行运输的工艺。

该工艺有效杜绝气体运输中存在的种种弊端，让天然气的长途运输成为了可能，但也带来了新的问题。

为了保障液化天然气物理性质的稳定，对运输管线的抗保温以及抗低温性能有较高的要求，同时在长距离运输时，需要在适当的距离范围内建立冷却站，确保液态天然气运输过程中温度的稳定。

导致液态天然气运输工艺初期成本投入较高，设备工艺维护成本较大。

有必要进一步的研究完善。

一、液化天然气长输管道输送的优点（一）管道等运输设备建设成本低受天然气的气体特点决定，天然气在长途运输中对管线的密封性能、抗压性能有很高的要求，不仅需要管线承压较高以保障运输速率，同时气体运输对于管线的密封要求更高，同时天然气属于易燃易爆气体，一旦发生泄漏现象后果十分严重，同时对天然气管线的检测难度较高，上述问题在4000千米以上的长输管线中体现的优美明显，而液化石油天然气则十分适合长途运输，液化后的石油天然气，在温度稳定的情况下，对管线密封性要求不高，同时一旦发生泄漏时，液态天然气在接触到常温空气后会迅速气化，其形态转变是有明显的视觉特征，有助于快速寻遭到泄漏地点，及时补救。

同时在相同的管线参数下，液态天然气的综合运输效率更低。

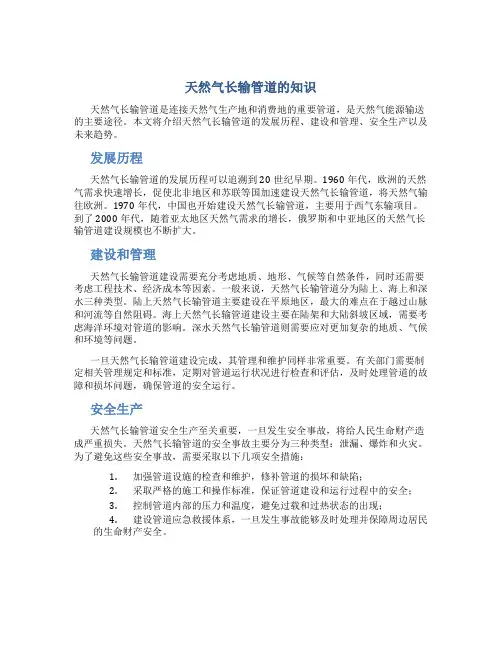

天然气长输管道的知识天然气长输管道是连接天然气生产地和消费地的重要管道，是天然气能源输送的主要途径。

本文将介绍天然气长输管道的发展历程、建设和管理、安全生产以及未来趋势。

发展历程天然气长输管道的发展历程可以追溯到20世纪早期。

1960年代，欧洲的天然气需求快速增长，促使北非地区和苏联等国加速建设天然气长输管道，将天然气输往欧洲。

1970年代，中国也开始建设天然气长输管道，主要用于西气东输项目。

到了2000年代，随着亚太地区天然气需求的增长，俄罗斯和中亚地区的天然气长输管道建设规模也不断扩大。

建设和管理天然气长输管道建设需要充分考虑地质、地形、气候等自然条件，同时还需要考虑工程技术、经济成本等因素。

一般来说，天然气长输管道分为陆上、海上和深水三种类型。

陆上天然气长输管道主要建设在平原地区，最大的难点在于越过山脉和河流等自然阻碍。

海上天然气长输管道建设主要在陆架和大陆斜坡区域，需要考虑海洋环境对管道的影响。

深水天然气长输管道则需要应对更加复杂的地质、气候和环境等问题。

一旦天然气长输管道建设完成，其管理和维护同样非常重要。

有关部门需要制定相关管理规定和标准，定期对管道运行状况进行检查和评估，及时处理管道的故障和损坏问题，确保管道的安全运行。

安全生产天然气长输管道安全生产至关重要，一旦发生安全事故，将给人民生命财产造成严重损失。

天然气长输管道的安全事故主要分为三种类型：泄漏、爆炸和火灾。

为了避免这些安全事故，需要采取以下几项安全措施：1.加强管道设施的检查和维护，修补管道的损坏和缺陷；2.采取严格的施工和操作标准，保证管道建设和运行过程中的安全；3.控制管道内部的压力和温度，避免过载和过热状态的出现；4.建设管道应急救援体系，一旦发生事故能够及时处理并保障周边居民的生命财产安全。

未来趋势未来，随着天然气市场的不断发展和天然气需求的增长，国家将继续加大天然气长输管道的建设和投资。

同时，管道技术也将迎来革命性的变革，例如采用新型材料、新工艺等技术手段，提高天然气长输管道的安全性、效率和容量。

长输管道分类长输管道是一种用于输送液体或气体的管道系统，常用于石油、天然气、水等资源的长距离运输。

根据其用途和材料的不同，长输管道可以分为石油管道、天然气管道和水管道等多种类型。

石油管道是将石油及其产品从生产地输送到加工厂或终端用户的管道系统。

石油管道的建设对于保障石油资源的供应和市场稳定具有重要意义。

石油管道通常由钢管制成，具有耐高压、耐腐蚀等特点。

在石油管道中，为了确保输送的安全和稳定，还需要设置压力调节站、流量计和阀门等设备。

天然气管道是将天然气从生产地输送到城市供气站或工业用户的管道系统。

天然气作为一种清洁能源，其输送具有高效、环保的特点。

天然气管道通常由钢管或塑料管制成，具有耐高压、耐腐蚀等特点。

为了确保天然气的安全输送，天然气管道还需要设置压力调节站、气体检测装置和阀门等设备。

水管道是将水资源从供水源地输送到城市或农田的管道系统。

水是人类生活和生产中不可或缺的重要资源，水管道的建设对于保障供水安全和推动农田灌溉具有重要意义。

水管道通常由钢管、铸铁管或塑料管等材料制成，具有耐压、耐腐蚀等特点。

为了确保供水的安全和稳定，水管道还需要设置净化设备、流量计和阀门等设备。

除了上述常见的长输管道类型外，根据不同的输送介质和用途，还可以有其他类型的管道，如化学品管道、食品管道等。

这些管道在材料选择、设计和施工中需要考虑到输送介质的特性和管道的安全性。

长输管道的建设和运营需要严格遵守相关的法律法规和标准，确保管道的安全可靠和环境友好。

在建设过程中，需要进行管道的线路规划、土地征用和施工等工作；在运营过程中，需要进行定期的巡检、维护和事故应急处理等工作。

同时，还需要进行管道的质量监控和技术改进，以提高管道的运输效率和安全性。

长输管道的建设和运营涉及多个领域，需要相关部门、企业和专业人员的共同努力。

在管道建设的过程中，还需要充分考虑环境保护和社会影响等因素，确保管道的可持续发展。

未来，随着科技的不断进步和能源需求的增长，长输管道将继续发挥重要作用，为社会经济的发展做出贡献。

天然气长输管道站场主要风险及管理措施
天然气长输管道站场是天然气输送的重要节点，涉及到安全和环境风险的管理是非常
重要的。

主要风险可分为以下几个方面：
1. 爆炸风险：天然气是一种易燃易爆的气体，一旦泄漏或混合着火源，就会引发爆炸。

天然气长输管道站场存在压力容器和管道系统，其周围环境存在着许多潜在的火源，
如电器设备、动火作业等，所以管理爆炸风险是至关重要的。

管道站场需要建立严格的安
全管理制度，包括工作区域的隔离、易燃易爆物贮存和使用的管理、各类设备的维护和检
修等。

2. 漏气风险：长输管道站场存在管道泄漏的风险，可能是由于管道本身材料的老化、腐蚀、制造缺陷等原因导致。

漏气除可能引起爆炸外，还会对周围环境造成污染，给人身
和财产带来很大的损失。

管道站场需要实施严格的巡检制度，对管道进行定期检查，及时
发现并修复漏点。

还应建立漏气回报制度，鼓励员工积极上报漏点信息。

3. 火灾风险：天然气泄漏与火源相遇可能引起火灾，火灾会对周围环境和人员安全
带来严重威胁。

天然气管道站场应具备完善的火灾防护设施，包括消防器材的齐全、消防
通道和防火墙的设置等，以确保在火灾发生时能够及时控制和扑灭火势。

4. 环境风险：天然气由于其特殊性质，一旦泄漏就会对周围环境造成污染，特别是
对土壤和水源的污染影响较大。

管道站场需要建立环境管理制度，包括泄漏的应急处理程序、环境监测等，以减少环境风险。

石油天然气长输管道路由选择及施工技术简析石油天然气长输管道是输送石油和天然气的重要通道，选择合适的路由和施工技术对于管道的安全和经济运行至关重要。

本文将就石油天然气长输管道路由选择及施工技术进行简要分析，以期对相关领域有所启发和帮助。

一、路由选择1.地理条件在选择石油天然气长输管道的路由时，首先要考虑地理条件。

地理条件包括地形、地貌、地质等因素，对于管道的铺设和施工都有重要影响。

一般来说，应优先选择地势平坦、地质稳定的区域作为管道的路由，以减少施工难度和管道运行中可能出现的问题。

2.环保要求在路由选择中，环保要求也是一个重要的考虑因素。

必须避免行经生态环境敏感区、饮用水水源地等区域，以降低对环境的影响，减少可能的环境风险。

3.社会影响除了地理和环保因素外，还需要考虑管道对当地社会的影响。

管道的路由选择应尽量避免影响当地居民的生活和农田的正常生产，同时也要尽量减少对历史文化遗址、重要建筑等文物的影响。

4.安全考虑在路由选择中，安全是放置管道的首要考虑因素。

应该避免穿越地震带、泥石流带、山洪灾害区等地质灾害高发区域，减少管道受到自然灾害的影响。

还需要考虑管道的安全缓冲区和应急预案等问题。

二、施工技术1.管道铺设在选择路由之后，管道的铺设是关键的一步。

一般来说，管道的铺设有两种方式：地面铺设和地下铺设。

地面铺设适用于平坦地区和没有特殊要求的区域，而地下铺设则适用于需要保护管道安全的地区，如山区、河流、湖泊等地质条件复杂的区域。

2.施工工艺在管道的施工过程中，需要采用一系列的工艺和设备来保证管道的质量和安全。

包括焊接工艺、涂层工艺、防腐工艺等，这些工艺都直接影响到管道的使用寿命和安全性。

3.水工建筑在一些特殊情况下，比如管道需要跨越江河湖泊等水域时，还需要进行水工建筑施工。

水工建筑包括桥梁、隧道、水下管道等工程，需要采用专门的施工技术和设备。

在管道施工过程中，安全管理是至关重要的。

必须严格遵守相关法律法规和标准，加强施工现场的安全教育和监督，确保施工过程中的安全和质量。
